专题01-电和磁-【新题速递】冲刺2023年中考物理复习模拟新题选编（2023年5月）

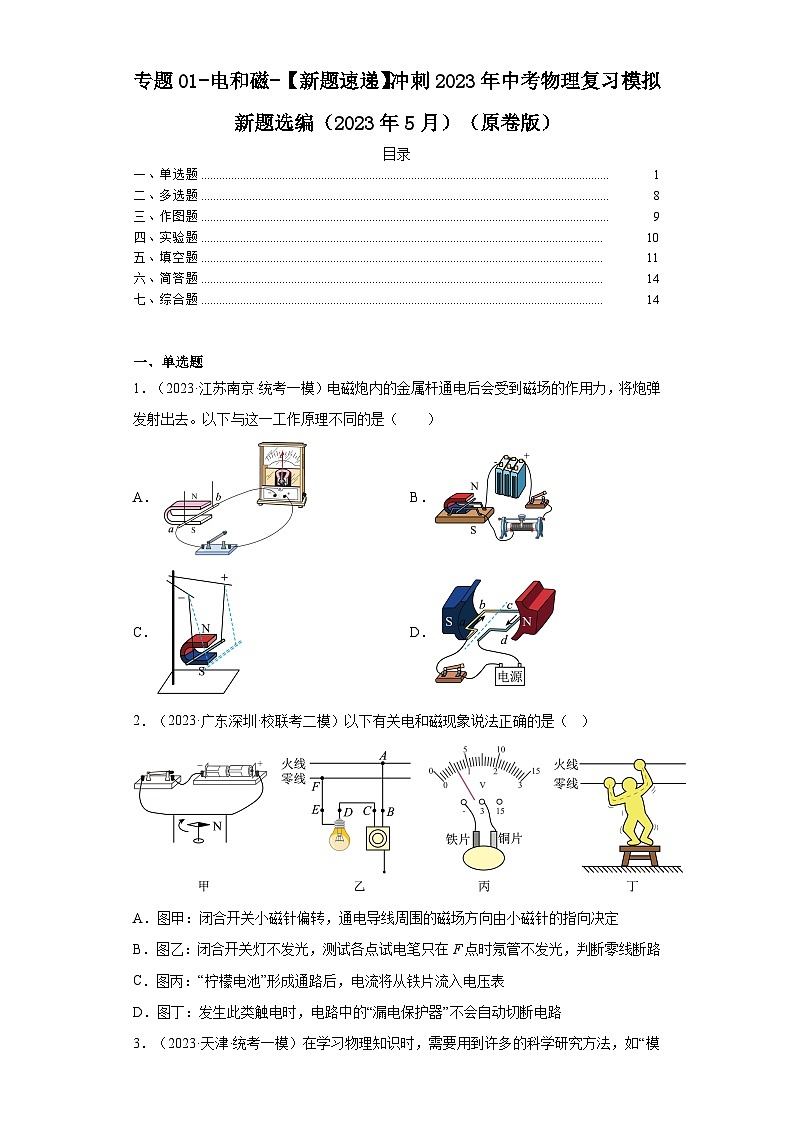

专题01-电和磁-【新题速递】冲刺2023年中考物理复习模拟新题选编（2023年5月）（原卷版）

目录

一、单选题

二、多选题

三、作图题

四、实验题

五、填空题

六、简答题

七、综合题

一、单选题

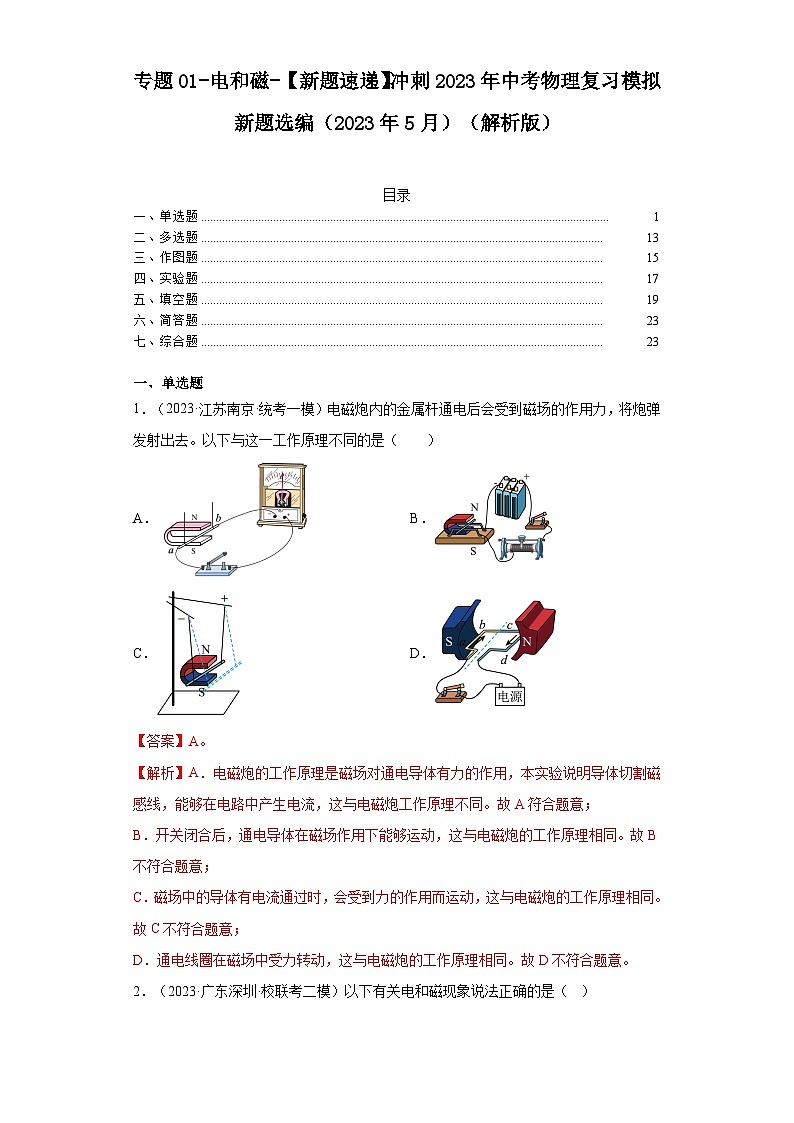

1．（2023·江苏南京·统考一模）电磁炮内的金属杆通电后会受到磁场的作用力，将炮弹发射出去。以下与这一工作原理不同的是（　　）

A． B．

C． D．

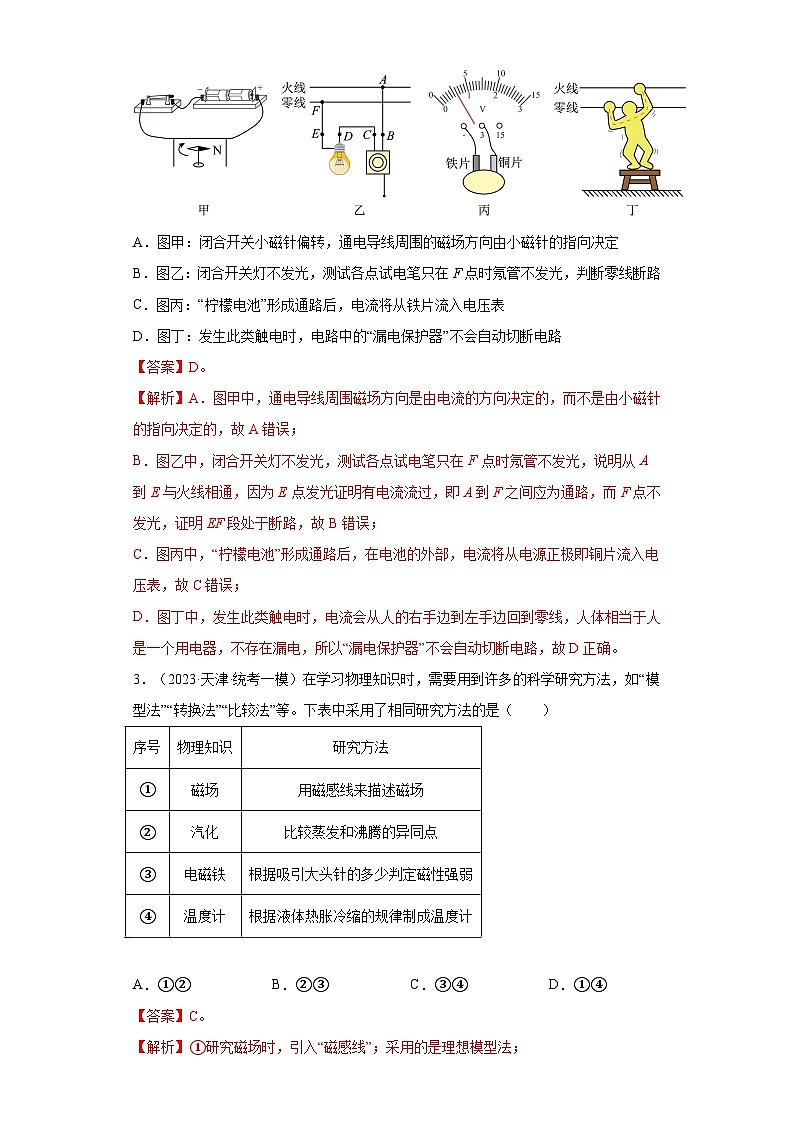

2．（2023·广东深圳·校联考二模）以下有关电和磁现象说法正确的是（   ）

A．图甲：闭合开关小磁针偏转，通电导线周围的磁场方向由小磁针的指向决定

B．图乙：闭合开关灯不发光，测试各点试电笔只在F点时氖管不发光，判断零线断路

C．图丙：“柠檬电池”形成通路后，电流将从铁片流入电压表

D．图丁：发生此类触电时，电路中的“漏电保护器”不会自动切断电路

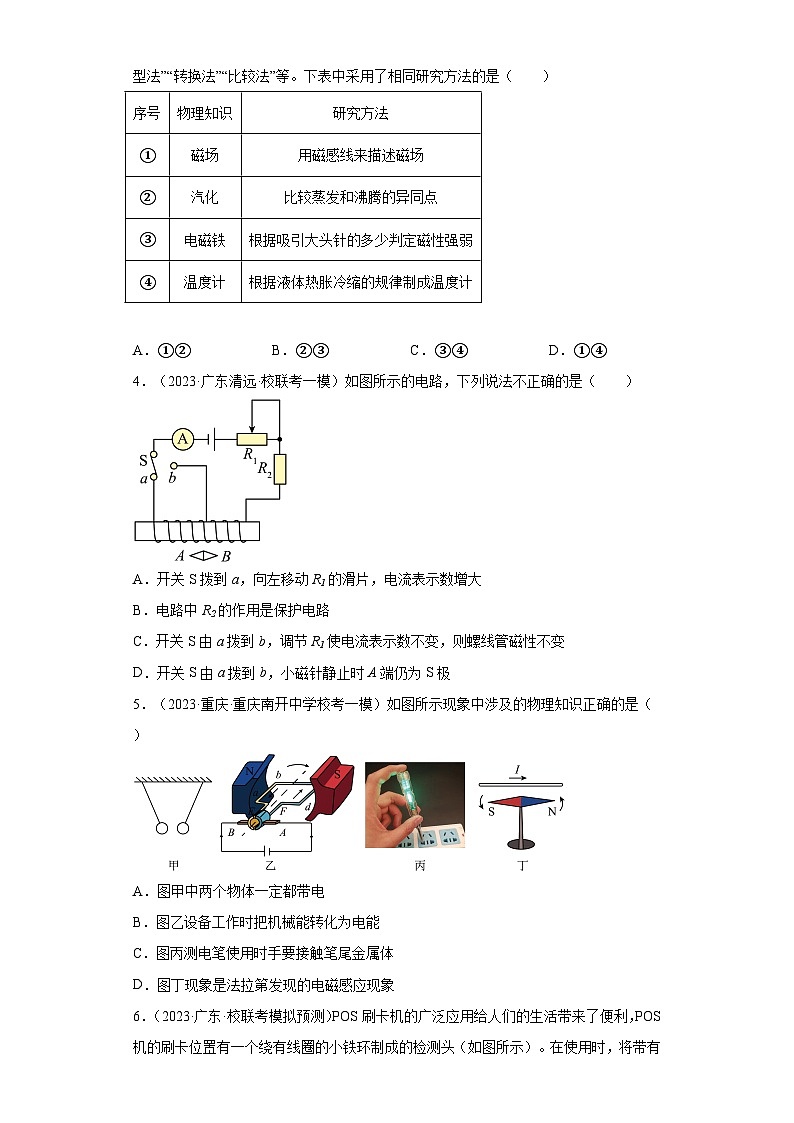

3．（2023·天津·统考一模）在学习物理知识时，需要用到许多的科学研究方法，如“模型法”“转换法”“比较法”等。下表中采用了相同研究方法的是（　　）

A．①② B．②③ C．③④ D．①④

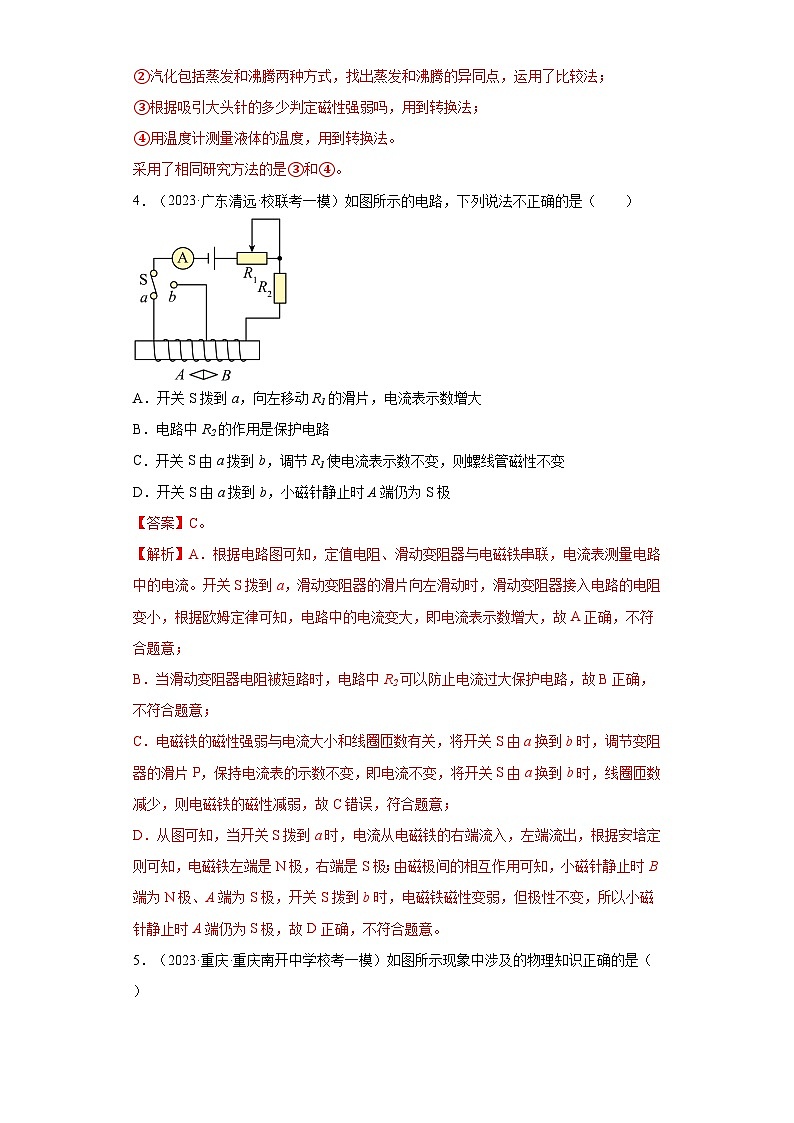

4．（2023·广东清远·校联考一模）如图所示的电路，下列说法不正确的是（　　）

A．开关S拨到a，向左移动R1的滑片，电流表示数增大

B．电路中R2的作用是保护电路

C．开关S由a拨到b，调节R1使电流表示数不变，则螺线管磁性不变

D．开关S由a拨到b，小磁针静止时A端仍为S极

5．（2023·重庆·重庆南开中学校考一模）如图所示现象中涉及的物理知识正确的是（　　）

A．图甲中两个物体一定都带电

B．图乙设备工作时把机械能转化为电能

C．图丙测电笔使用时手要接触笔尾金属体

D．图丁现象是法拉第发现的电磁感应现象

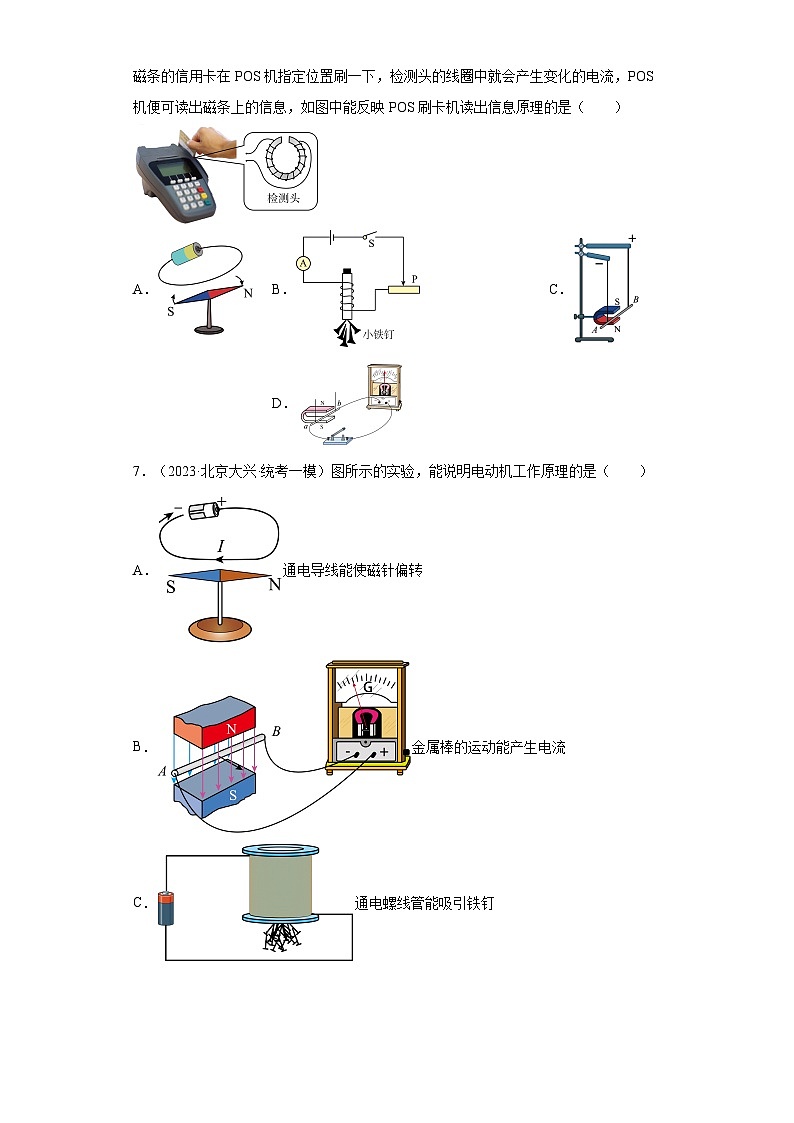

6．（2023·广东·校联考模拟预测）POS刷卡机的广泛应用给人们的生活带来了便利，POS机的刷卡位置有一个绕有线圈的小铁环制成的检测头（如图所示）。在使用时，将带有磁条的信用卡在POS机指定位置刷一下，检测头的线圈中就会产生变化的电流，POS机便可读出磁条上的信息，如图中能反映POS刷卡机读出信息原理的是（　　）

A． B． C． D．

7．（2023·北京大兴·统考一模）图所示的实验，能说明电动机工作原理的是（　　）

A．通电导线能使磁针偏转

B．金属棒的运动能产生电流

C．通电螺线管能吸引铁钉

D．通电导体在磁场中能受力运动

8．（2023·安徽合肥·统考二模）电动汽车是指以车载电源为动力，用电动机驱动车轮行驶的车辆，为了提高电动汽车的续航能力，在汽车中还安装有发电机，当汽车因惯性滑行或刹车时，电动机自动停止工作，车轮带动发电机发电并为蓄电池进行电能回收。如图所示是某电动汽车电路图的示意图，A、B为车载电脑控制的电路开关，则下列关于电动汽车工作过程的说法正确的是（　　）

A．当汽车启动时，开关A闭合，B断开，此时电动机原理是电磁感应

B．当汽车滑行时，发电机工作，其原理是通电导体在磁场中受到力的作用

C．当开关A闭合，B断开时，电动机相当于用电器

D．当开关B闭合，A断开时，发电机相当于用电器

9．（2023·安徽淮北·统考一模）学习电磁联系后，小明结合课本中的插图，写出如下说明，其中说明和图片对应正确的是（　　）

A．移走小磁针，通电导线周围磁场也消失

B．通电螺线管右端接电源正极

C．导体棒上下运动时，灵敏电流计指针左右转动

D．磁感线是真实存在的

10．（2023·重庆·重庆八中校考模拟预测）如图所示，关于下列四幅图描述正确的是（　　）

A．图甲中，电动机工作时，将机械能转化为电能

B．图乙中，动圈式话筒的工作原理与该图相同

C．图丙中，电话的听筒部分工作原理为“磁场对电流的作用”

D．图丁中，指南针静止时，指向地磁南极的是指南针的N极

11．（2023·陕西安康·统考一模）如图甲所示的智能照明电路，该电路可实现生态节能，天暗时灯L自动发光，天亮时自动熄灭，其中R1为光敏电阻，其阻值会随着光照强度的变化而变化，R2为滑动变阻器，电磁铁线圈电阻不计。若保持光照强度不变，闭合S后，将滑片P从下端移至上端的过程中，电流表示数I与电压表示数U的关系如图乙所示，则下列说法正确的是（　　）

A．电磁铁是利用电磁感应原理工作的

B．工作电路中导线A应连接家庭电路中的零线

C．滑动变阻器的最大阻值是100Ω

D．若想照明灯L在傍晚发光的时间提前，可将滑动变阻器滑片上移

12．（2023·重庆·重庆一中校考一模）如图所示，有关电磁学的知识，下列说法正确的是（　　）

A．甲图中，使用测电笔辨别火线和零线时，手可以接触笔尖金属体

B．乙图中，导线通电后小磁针发生偏转，说明通电导体周围存在磁场

C．丙图中，该原理可应用于制造发电机，实现电能转化为机械能

D．丁图中，验电器的原理是同种电荷互相排斥、异种电荷互相吸引

13．（2023·广东深圳·统考一模）如图是我国内首辆磁浮空轨列车——“兴国号”。其运行原理是通过电磁力实现列车与轨道之间的无接触的悬浮和导向，再利用直线电机产生的电磁力牵引列车运行的。下列图中与其工作原理相同的是（　　）

A． B．

C． D．

14．（2023·重庆·重庆八中校考二模）如图是家庭电路中常见的元件和用电器，下列说法中正确的是（　　）

A．图甲中扬声器与电磁起重机的工作原理相同

B．图乙中动圈式话筒与发电机的工作原理相同

C．图丙中闭合开关，手接触点N点时会触电

D．图丁中测电笔辨别火线和零线时手应该触碰金属笔尖

15．（2023·重庆九龙坡·重庆实验外国语学校校考二模）为了防止考生作弊，监考人员往往会利用手持式金属探测器对考生进行检查（如图），当探测器靠近金属物体时，金属物体就会产生感应电流，使探测器发出警报。下列实验能反映出金属探测器工作原理的是（　　）

A． B．

C． D．

16．（2023·安徽·校联考三模）关于下列四幅图的说法，正确的是（    ）

A．图甲中，闭合开关，小磁针的N极向右偏转

B．图乙中水位升高到金属块B时，红灯亮，绿灯灭

C．图丙中的线圈在转动时不会产生感应电流

D．利用图丁的实验原理可以制成电动机

17．（2023·江苏淮安·统考一模）如图所示，电磁转换实验电路，能说明电瓶车上电动机工作原理的是（　　）

A． B．

C． D．

18．（2023·北京顺义·统考一模）如图所示是一种手腕上佩戴的“计步器”，其构造是在一段塑料管中密封一小块磁铁，管外缠绕着线圈。运动时，磁铁在管中反复运动，线圈中的电流随之不停地变化，显示出运动的步数。下图所示的四个实例中，与“计步器”工作原理相同的是（　　）

A． 磁极间的作用 B． 电荷间的作用

C．电流在磁场中受力 D．产生感应电流

二、多选题

19．（2023·重庆大渡口·二模）图中与磁现象有关的四个实验，其对应的判断正确的是（    ）

A．甲图是电磁感应现象

B．乙图能说明电流具有磁效应

C．丙图能说明磁场对电流有力的作用

D．丁图说明磁体周围存在有方向的磁场

20．（2023·河南驻马店·统考一模）创新小组的同学们为学校食堂设计了一个可自动注水的储水池。如图是它的简化装置图，电源电压一定。控制电路中，为压敏电阻，其阻值随压力的变化而变化，为定值电阻。闭合开关、，当池中水位上升到一定高度时，触点分离，工作电路断开，注水装置自动停止注水，当池中水位下降到一定位置时，触点连接，工作电路接通，注水装置自动开始注水。下列分析正确的是（　　）

A．水位上升时，电磁铁磁性变弱

B．水位上升时，两端电压变大

C．水位下降时，的电功率变小

D．水位下降时，的阻值会变小

三、作图题

21．（2023·上海奉贤·统考二模）根据图中通电螺线管的S极，标出磁感线方向、小磁针的N极，并在括号内标出电源的正、负极。

22．（2023·辽宁鞍山·统考一模）根据电流方向和小磁针的指向在图中画出螺线管的绕线，并标出通电螺线管的极。

23．（2023·河南驻马店·统考一模）如图所示的电路，闭合开关，小磁针静止在图中位置，请在括号中标出电源“”或“”极和小磁针的极性。

四、实验题

24．（2023·辽宁鞍山·统考一模）在探究“影响电磁铁磁性强弱的因素”实验中，小明制成简易电磁铁甲、乙，并设计了如图所示的电路。

（1）当滑动变阻器滑片向左移动时，电磁铁甲、乙吸引大头针的个数___________（选填“增加”或“减少”），说明电流越___________，电磁铁磁性越强；

（2）由图示可知，___________（选填“甲”或“乙”）的磁性强，说明电流一定时，___________，电磁铁磁性越强；

（3）电磁铁吸引的大头针下端分散的原因是___________；

（4）本实验中多次实验的目的和下列实验多次实验的目的相同的是___________ 。

A．伏安法测量定值电阻的阻值

B．探究并联电路电流规律

25．（2023·北京顺义·统考一模）小红进行了电磁实验探究。

（1）实验时发现U形磁铁N、S极标识模糊不清，请你帮她设计一种判断该U形磁铁N、S极的方法，要求写出操作步骤和判断过程________；（可自选器材）

（2）如图所示，在探究产生感应电流条件的实验中，小红把U形磁铁竖直放置在水平桌面上，闭合开关，导体棒AB________（选填“水平左右”或“竖直上下”）运动时，灵敏电流计指针发生偏转，回路中有电流产生。

26．（2023·河南驻马店·统考一模）小明利用如图所示的实验装置探究“导体在磁场中运动时产生感应电流的条件”。

（1）本实验是通过观察______来判断电路中是否产生感应电流。

（2）闭合开关，导体棒不动，磁体水平向左运动，灵敏电流计指针______（选填“会”或“不会”）发生偏转，原因是______。

（3）实验结束后，小明想探究通电导体在磁场中的受力情况，他接下来的操作是：______。

五、填空题

27．（2023·广东·校联考模拟预测）图（a）所示是磁悬浮列车的结构示意图，图（b）所示是电磁铁A、B的简易原理图。根据学过的知识判断电磁铁A下端为________极，电磁铁B的上端为________极。当磁悬浮列车加速驶出车站时，列车的动能________（选填“增大”“不变”或“减小”）。

28．（2023·江苏淮安·统考一模）如图甲所示，磁悬浮列车是一种快速、舒适、经济、无污染、低能耗的现代交通工具。它利用______使车轮与轨道不接触，从而减小摩擦，提高车速。学习完家庭电路后，小华在家里观察了电能表，如图乙，该表示数是______，同时他在家里操作了测电笔，如图丙所示，它的作用是______。

29．（2023·四川广元·统考一模）如图所示是探究电磁铁磁性特点的电路图，闭合开关后，其电磁铁的A端是___________极，当滑动变阻器的滑片P向a端滑动时，电磁铁的磁性___________（选填“变强”“变弱”或“不变”）

30．（2023·天津河西·统考一模）如图是一款磁悬浮蓝牙音箱，可实现与手机的无线信息传递，底座通电后，上面的磁体音箱就会在底座产生的磁场作用下悬浮起来，音箱悬浮在空中是利用了同名磁极相互___________的原理，底座通电后能产生磁场，这与电磁感应实验说明的原理___________（选填“相同”或“不相同”）。

31．（2023·广东·校联考模拟预测）如图是许昌市某中学科技创新社团设计的电磁炮原理简化图。炮弹上固定的金属杆和金属轨道接触，并与电源构成闭合电路，通电后金属杆就会受到向右的力，于是将炮弹发射出去，如果轨道及金属杆的电阻和摩擦均不计，电磁炮在发射过程中将电能转化为 _____能，请你举出生活中与电磁炮能量转换方式相似的一种用电器：_____；在电路连接都完好的情况下，实验现象不太明显，请你提出一种改进措施 _____。

32．（2023·安徽合肥·统考二模）如图所示为电动按摩棒结构示意图，ABO可以看做是一个杠杆。O为支点，B处有一个条形磁体，A为按摩槌头。当电磁铁输入方向改变的电流时，条形磁体会受到引力或斥力，带动按摩槌头A振动。某一时刻，电磁铁与条形磁体间的磁感线如图所示，则电流从电磁铁的_________（选填“M”或“N”）端流入。

33．（2023·江苏淮安·统考一模）小明通过观察小区门口的车辆出入自动控制闸，发现当车牌被识别系统识别后，指示灯亮、栏杆抬起，车辆通行。于是他设计了如图所示的模拟装置，电源电压恒定，指示灯标有“3V  1.8W”字样，电磁铁的线圈阻值不计。当车牌识别成功，相当于将图中开关闭合，当滑动变阻器接入电阻为时，指示灯刚好正常发光，铁柱被电磁铁向下吸引抬起栏杆，此时电磁铁的下端为______（选填“”或“”）极，电源电压为______；若电源电压降低，闭合开关，电磁铁磁性减弱，栏杆不能自动抬起，除了更换电源外，请你再写出一种能使栏杆自动抬起的方法：______。

34．（2023·上海奉贤·统考二模）如图所示，是“奥斯特实验”的实物图。闭合开关，甲、乙小磁针都发生偏转，此现象表明：_________可以改变物体的运动状态；以通电直导线为参照物，小磁针N极是_________的（选填“运动”或“静止”）；小磁针甲、乙偏转的方向不一致，表明：力的_________会影响力的作用效果。

六、简答题

35．（2023·辽宁鞍山·统考一模）如图所示为我们实验室所用电流表的内部结构示意图。当正确接入电路，有电流通过线圈时，线圈会带动指针顺时针偏转；当接线柱接反，电流通过线圈时，指针会反向偏转，无法读数。这是为什么呢？

七、综合题

36．（2023·上海奉贤·统考二模）无线充电器是利用电磁感应原理进行充电的设备，其过程为：通过在发送和接收端各安置一个线圈，送电线圈利用电流产生磁场，受电线圈利用磁场产生电流。受电线圈正对并靠近送电线圈可以产生电流，使灯泡发光，实现电能的无线传输。如图（a）为手机通过无线充电进行充电，图（b）为“电能无线传输”示意图。

（1）当在进行无线充电时，无线充电器可看作_________。（均选填“送电线圈”、“受电线圈”）。

（2）通过查阅资料，可以了解到受电线圈两端电压与受电线圈匝数、受电线圈直径、两线圈的距离有关。现用相同规格的漆包线绕制了三个匝数相同、直径相同的受电线圈进行探究。实验数据如表：（送电线圈直径为70.0mm）

①分析序号1、2、3数据，可初步得出结论：在受电线圈的直径和匝数相同时，_________。

②通过实验，小组同学发现电能无线传输存在传输距离_________（选填“长”或“短”）的缺点，尽管如此，电能无线传输技术仍然有着广阔的应用前景。
