2023年广东省清远市阳山县中考物理一模试卷
一、单项选择题（本大题7小题，每小题3分，共21分）在每小题列出的四个选项中，只有一个是正确的，请把答题卡上对应题目所选的选项涂黑.
1．（3分）中国传统节日的习俗中涉及诸多物理现象，下列分析正确的是（　　）
A．春节燃放烟花爆竹，小朋友捂住耳朵，是在传播过程中减弱噪声
B．元宵节吃汤圆，煮熟后的汤圆漂浮在水面，是因为汤圆受到的浮力大于重力
C．端午节赛龙舟，观众的呐喊声“震耳欲聋”，是因为声音的音调高
D．中秋节吃月饼，月饼香气四溢，是因为分子在不停地做无规则运动
2．（3分）世界因光而变得五彩缤纷，如图所示的光现象中，由于光的反射形成的是（　　）
A．冬奥会大跳台在水中的倒影
B．树荫下的圆形光斑
C．人透过水球成的像
D．光通过水杯形成的彩色光带

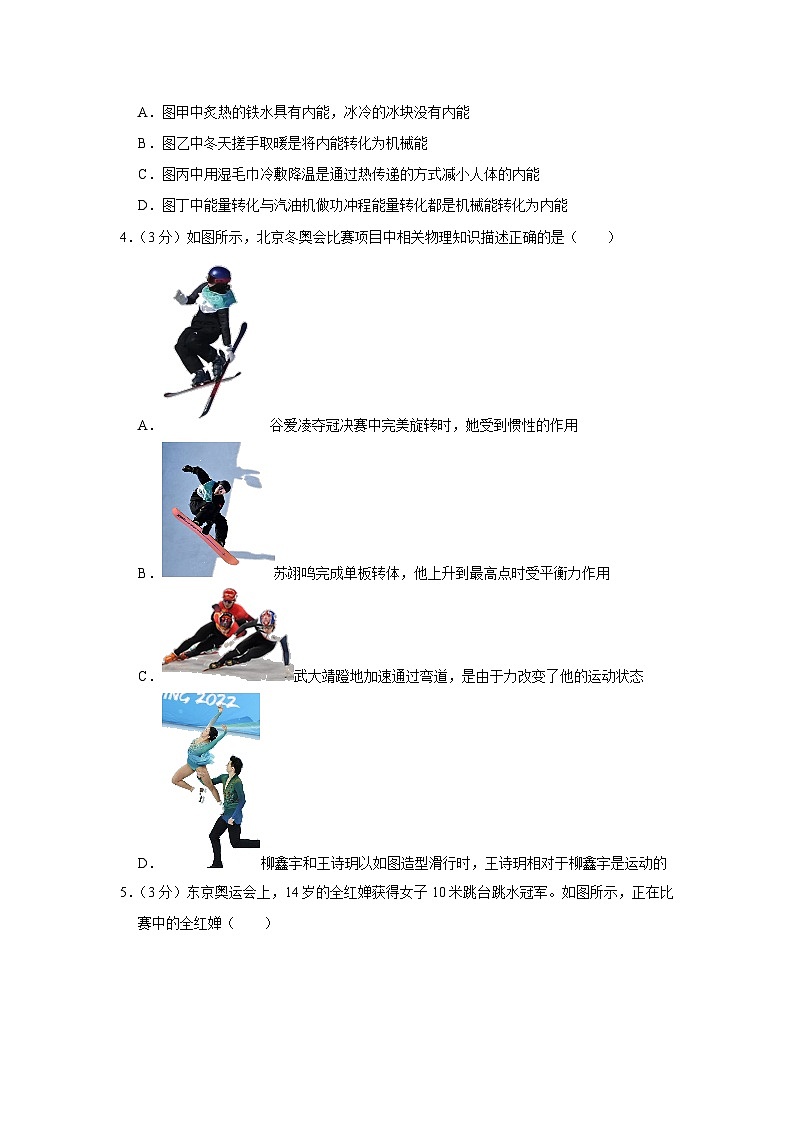

3．（3分）关于图中所示的热现象，说法正确的是（　　）
A．图甲中炙热的铁水具有内能，冰冷的冰块没有内能
B．图乙中冬天搓手取暖是将内能转化为机械能
C．图丙中用湿毛巾冷敷降温是通过热传递的方式减小人体的内能
D．图丁中能量转化与汽油机做功冲程能量转化都是机械能转化为内能
4．（3分）如图所示，北京冬奥会比赛项目中相关物理知识描述正确的是（　　）
A．谷爱凌夺冠决赛中完美旋转时，她受到惯性的作用
B．苏翊鸣完成单板转体，他上升到最高点时受平衡力作用
C．武大靖蹬地加速通过弯道，是由于力改变了他的运动状态
D．柳鑫宇和王诗玥以如图造型滑行时，王诗玥相对于柳鑫宇是运动的

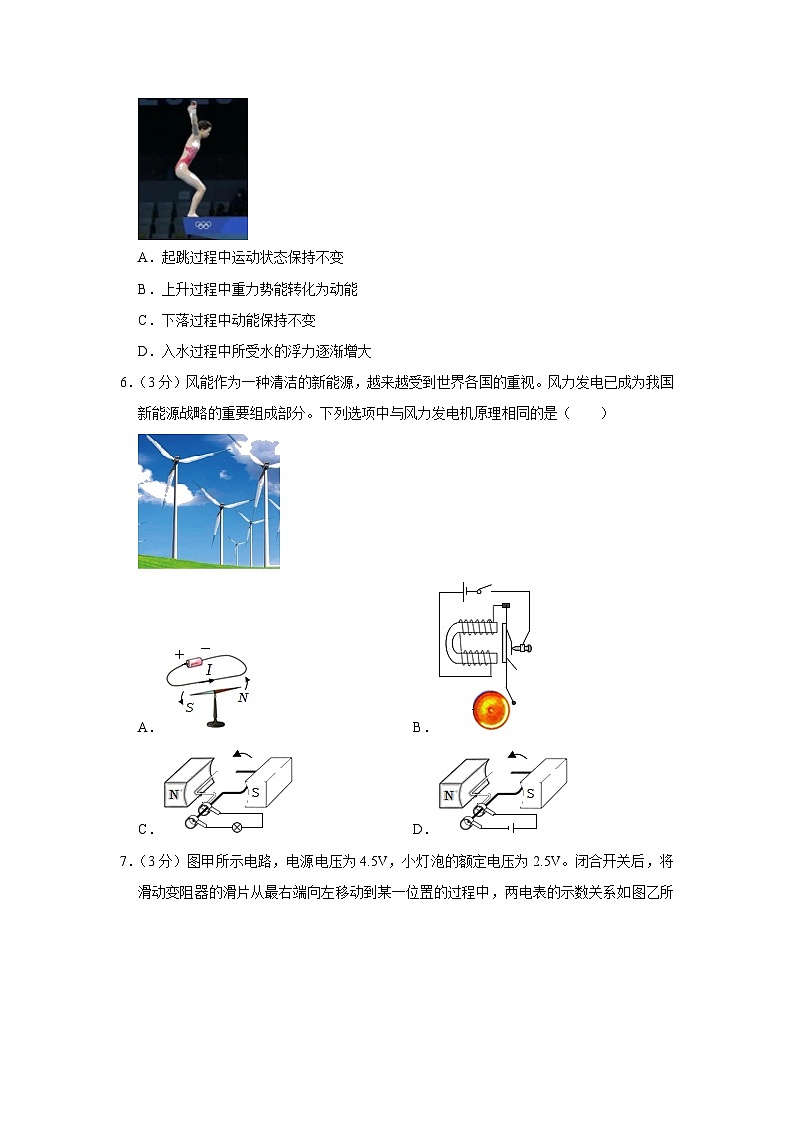

5．（3分）东京奥运会上，14岁的全红婵获得女子10米跳台跳水冠军。如图所示，正在比赛中的全红婵（　　）

A．起跳过程中运动状态保持不变
B．上升过程中重力势能转化为动能
C．下落过程中动能保持不变
D．入水过程中所受水的浮力逐渐增大
6．（3分）风能作为一种清洁的新能源，越来越受到世界各国的重视。风力发电已成为我国新能源战略的重要组成部分。下列选项中与风力发电机原理相同的是（　　）

A． B．
C． D．
7．（3分）图甲所示电路，电源电压为4.5V，小灯泡的额定电压为2.5V。闭合开关后，将滑动变阻器的滑片从最右端向左移动到某一位置的过程中，两电表的示数关系如图乙所示。下列判断正确的是（　　）
A．小灯泡的额定功率为0.625W
B．电路的最大总功率为1.2W
C．小灯泡的灯丝阻值越来越小
D．R的阻值变化范围为20Ω～8Ω
二、填空题（本大题7小题，每小题3分，共21分）请把下列各题的正确答案填写在答题卡对应横线上。
8．（3分）诗句“夜阑卧听风吹雨，铁马冰河入梦来”中，风声是由空气 　 　产生的，雨是由高空的水蒸气遇冷 　 　（填物态变化名称）形成的，河水结冰需要 　 　（选填“吸热”或“放热”）。
9．（3分）如图﹣1，是生活中常见的塑料瓶，瓶盖上的竖条纹是为了 　 　摩擦；如图﹣2，往塑料瓶里倒入适量热水并晃一晃，然后把热水倒出，迅速盖上瓶盖，过一会儿瓶子变瘪了，证明了 　 　的存在；如图﹣3，把塑料瓶平放在水平桌面上，用吸管在右侧沿平行于瓶身方向吹气，会看到瓶子向 　 　运动。

10．（3分）人们常用热水袋取暖，这是用 　 　的方式改变物体的内能。热水袋里装水是因为水具有较大的 　 　。用水取暖的过程中，水的内能不断 　 　（选填“增大”“减小”或“不变”）。
11．（3分）如图所示，小邹同学用佩戴的手表记录某次跑步的时间为15min，15min＝　 　h，以佩戴手表的手腕为参照物，手表是 　 　的（选填“运动”或“静止”）；以地面为参照物，手表是 　 　的（选填“运动”或“静止”）。

12．（3分）在“天宫课堂”中，航天员王亚平用吸管把乒乓球轻轻压入水中，取出吸管后，观察到乒乓球悬停在水中，如图﹣1所示，这是由于在中国空间站中，乒乓球不再受到重力和 　 　力的原因而悬停不动。在地面课堂的同学们也做同样的实验：用吸管把乒乓球轻轻压入水中，取出吸管后，观察到乒乓球会迅速上浮直至漂浮，如图﹣2所示。乒乓球露出水面前，浮力 　 　重力且浮力大小 　 　。

13．（3分）电磁波在真空中的传播速度为 　 　m/s。如图所示是部分电磁波谱，在如图的五种电磁波中，紫外线在生活中应用在 　 　，频率最高的电磁波是 　 　。

14．（3分）如图1所示电路，电源电压不变，L是额定电压为2.5V的小灯泡，R为滑动变阻器。闭合开关，滑片P在某两点间移动的过程中，电流表A与电压表V1的示数变化关系如图2所示。当电流表示数为0.2A时，两电压表的示数相等，则电源电压为 　 　V。小灯泡正常工作时滑动变阻器接入电路的阻值为 　 　Ω，电路的总功率为 　 　W。

三、作图题（共7分）
15．（2分）如图所示，一束光从空气斜射入半圆形玻璃砖中，请用箭头标出光传播的方向。

16．（2分）如图所示，物体A在水平地面上静止，画出物体A受力的示意图。

17．（3分）如图所示，请按小磁针的指向在括号中用“S”或“N”标出通电螺线管的南北极，用“+”或“﹣”标出电源的正负极。

四、实验题（本大题3小题，共20分）
18．（6分）在“探究水的沸腾”实验中。
（1）安装实验器材时应按照　 　（填“自上而下”或“自下而上”）的顺序进行。
（2）水沸腾时，准确测量的温度计示数如图甲所示，则水的沸点为　 　℃，当时的大气压　 　（填“高于”、“等于”或“低于”）标准大气压。
（3）a、b两组同学绘制的温度随时间变化的图象如图乙所示，由图象可得：水在沸腾过程中需要　 　热量，温度　 　。通过图象可知，b组加热到沸腾所用时间较长，请写出一个可能原因：　 　。

19．（6分）某兴趣小组在探究“滑动摩擦力的大小与什么因素有关”时，用同一木块分别做了，如图所示的甲、乙、丙三次实验。

（1））甲、乙、丙三次实验中以相同速度沿水平方向匀速拉动木块，根据二力平衡知识，弹簧测力计对木块的拉力大小 　 　（选填“等于”、“大于”或“小于”）滑动摩擦力的大小；
（2）通过对比甲、乙两次实验可知：其他条件相同时，压力越大，滑动摩擦力越 　 　；
（3）通过对比 　 　两次实验可知：其他条件相同时，接触面越 　 　（选填“粗糙”或“光滑”），滑动摩擦力越大：
（4）兴趣小组的同学利用甲图实验装置继续探究滑动摩擦力与速度的关系，改变木块的速度，进行实验，记录的实验数据如下表：
实验次数
1
2
3
4
运动速度（m/s）
0.2
0.3
0.4
0.5
测力计的示数（N）
1.2
1.2
1.2
1.2
分析实验数据可知：滑动摩擦力的大小与物体运动的速度 　 　（选填“有关”或“无关”）；
（5）小组交流讨论时发现：在实验中很难使木块做匀速直线运动，于是小伟设计了如图丁所示的实验装置，该装置的优点是 　 　（选填“需要”或“不需要”）长木板做匀速直线运动。
20．（8分）小晨同学买了一个小吊坠（如图甲所示）作为母亲节的礼物送给妈妈，他利用天平和量筒测量小吊坠的密度进行鉴定。（取g＝10N/kg，水的密度ρ水＝1.0×103kg/m3）
（1）将天平放在 　 　上，拨动 　 　至标尺左端零刻度线，此时指针偏向分度盘中线左侧，他应该将平衡螺母向 　 　（选填“左”或“右”）移动，直至天平平衡；
（2）将解去挂绳的小吊坠放在左盘，往右盘加减砝码，当最后放入5g的砝码时，发现指针指在分度盘中线的右侧，则他下一步的操作是 　 　。
A.向右移动游码
B.向左移动平衡螺母
C.取出5g的砝码
（3）天平再次平衡后，砝码和游码的位置如图乙所示，则该小吊坠的质量为 　 　g；
（4）先向量筒中加入30mL的水，将重新系好挂绳的小吊坠轻放入量筒中，水面如图丙所示，则小吊坠的体积为 　 　cm3；
（5）小晨将测得的密度和表格中数据进行对比，发现小吊坠可能是 　 　制作而成的，他仔细分析了自己的测量过程发现，小吊坠密度的测量值与真实值相比 　 　（选填“偏大”“偏小”或“不变”）。
材质
翡翠
和田玉
玻璃
有机玻璃
密度/g•cm﹣3
约3.3～3.36
约2.95～3.17
2.5
1.18

五、计算题（本大题2小题，共13分）
21．（6分）“共建卫生城市，构建美好家园”，如图所示是“雾炮车”喷洒水雾以减少扬尘的情景。某次喷洒完后，该车在4×103N的牵引力作用下，匀速通过200m的平直道路用时20s。求：（g＝10N/kg）
（1）此过程中该车的速度；
（2）此过程中该车牵引力的功率。

22．（7分）某电饭煲内部电路简图如图甲，S为总开关，S1为自动控制开关，当S1闭合时为煮饭过程，断开时为保温过程，某同学用仪表测量出了该电饭煲煮饭和保温全过程的电流随时间变化图像如图乙，电饭煲工作电压恒为220V，求：
（1）电阻R1的功率P1；
（2）电阻R2的阻值；
（3）煮饭过程中消耗的电能W。

六、综合能力题（本大题3小题，共18分）
23．（6分）张华同学采用如图甲所示的电路图测量额定电压为2.5V的小灯泡的额定功率，电源电压恒为3V。

（1）连接电路时，开关应处于 　 　状态，滑动变阻器的滑片应滑到 　 　（选填“左”或“右”）端；
（2）闭合开关后，无论怎样移动滑动变阻器的滑片，小灯泡始终不发光且电压表的示数为0，电流表有示数，产生这一现象的原因是 　 　；
A.小灯泡短路
B.小灯泡断路
C.滑动变阻器短路
D.滑动变阻器断路
（3）排除故障后，继续进行实验，张华移动滑动变阻器的滑片，记录了多组数据，并绘制出了小灯泡的电流随电压变化的图像，如图乙所示，则该小灯泡的额定功率为 　 　W，图像是曲线的主要原因是 　 　；
（4）李英同学设计了另一种方案：不用电流表，但增加了一只阻值已知的定值电阻R0，用图丙所示的电路进行实验，也测量出了该小灯泡的额定功率。具体步骤如下：她闭合开关，调节滑动变阻器滑片，使电压表的示数为小灯泡的额定电压U额；然后保持 　 　不变，将电压表接在“a”处的导线换接到“b”处，读出电压表示数U，利用此方法测量出小灯泡的额定功率表达式P＝　 　（用已知和所测量的物理量符号表示）。
24．（6分）在探究“平面镜成像的特点”实验中，装置如图1所示.
（1）为了更好的完成实验，最好选用 　 　（选填“无色”或“茶色”）玻璃板，玻璃板应 　 　放置在水平桌面上，可用 　 　（填器材名称）来检验。
（2）将棋子A置于玻璃板前方，观察到A的两个像，在玻璃板后方放置棋子B，使之与棋子A较亮的像重合。在白纸上记下棋子A和B的位置，如图2所示，此时物到镜面的距离为 　 　，像到镜面的距离为 　 　（选填“AC”、“AD”、“BD”或“BC”）。可沿 　 　方向（选填“MN”或“PQ”）移动棋子A多次实验，寻找普遍规律。
25．（6分）阅读短文，回答问题
风光互补路灯系统同时安装了风力发电机和太阳能电池板，有风时通过风力发电机发电，有阳光时通过太阳能电池板发电，并将电能储存至蓄电池中，供路灯照明使用蓄电池充满电后不再充电，使用时放电至余留20%停止电能输出，可使蓄电池使用寿命更为长久。
表为某型号风光互补路灯系统的部分技术参数，其中光电转化效率是指太阳能电池扳将光能转化为电能的效率，蓄电池容量是指蓄电池放电电流与放电总时间的乘积，最大输出功率是指风速达到最大限制风速时风力发电机的输出功率。
风力发电机
太阳能电池板
蓄电池
最小启动风速
1.0m/s
电池板的面积
0.5m2
蓄电池容量
150Ah
最小充电风速
2.0m/s
光电转化效率
16%
额定电压
12V
最大限制风速
12.0m/s
　 　
　 　
最大输出功率
400W
（1）能源的种类繁多，人们从不同角度对能源进行分类太阳能和风能都属于　 　
A．二次能源 B．可再生能源 C．常规能源 D．非清洁能源
（2）风力发电机是根据　 　原理发电的利用风力发电时，是将风能转化为　 　能；
（3）当太阳光照射到电池板表面处每平方米的功率为1000W时，太阳能电池板的输出功率为　 　W；
（4）已知风力发电机的输出功率P与风速v的三次方成正比，若风力发电机的输出功率为50W，此时风速为　 　m/s；
（5）充满电的蓄电池以额定电压对外供电，输出功率为100W时。为使蓄电池的使用寿命更为长久，持续供电的时间不能超过　 　h。


2023年广东省清远市阳山县中考物理一模试卷
参考答案与试题解析
一、单项选择题（本大题7小题，每小题3分，共21分）在每小题列出的四个选项中，只有一个是正确的，请把答题卡上对应题目所选的选项涂黑.
1．【解答】解：A、小朋友捂住耳朵是在人耳处减弱噪声，故A错误；
B、汤圆漂浮在水面时，由物体的漂浮条件可知，汤圆受到的浮力大小等于汤圆的重力，故B错误；
C、观众的呐喊声“震耳欲聋”是指观众的声音大，即声音的响度大，故C错误；
D、月饼香气四溢属于扩散现象，说明分子在不停地做无规则运动，故D正确。
故选：D。
2．【解答】解：A、冬奥会大跳台在水中的倒影属于平面镜成像，是由于光的反射形成的，故A正确；
B、树荫下的圆形光斑属于小孔成像，是由于光沿直线传播形成的；故B错误；
C、人透过水球成的像属于凸透镜成像，是由于光的折射形成的，故C错误；
D、光通过水杯形成的彩色光带属于光的色散现象，是由于光的折射形成的，故D错误；
故选：A。
3．【解答】解：A、任何物体在任何情况下都具有内能。冰冷的冰块也有内能，故A错误；
B、搓手取暖是机械能转化为内能，故B错误；
C、湿毛巾冷敷降温是通过热传递的方式减小人体的内能，故C正确；
D、汽油机做功冲程是内能转化为机械能，图丁中能量转化是机械能转化为内能，故D错误；
故选：C。
4．【解答】解：A、惯性不是力，不能说受到惯性的作用，故A错误；
B、苏翊鸣上升到最高点时只受重力作用，所以受力不平衡，故B错误；
C、武大靖蹬地加速通过弯道，是由于力改变了他的运动状态，故C正确；
D、以柳鑫宇为参照物，王诗玥相对于柳鑫宇的位置没发生变化，所以王诗玥相对于柳鑫宇是静止的，故D错误。
故选：C。
5．【解答】解：A、起跳过程中运动状态改变，是力改变了她的运动状态，故A错误；
B、上升过程中动能转化为重力势能，故B错误；
C、下落过程中，重力势能转化为动能，所以动能变大，故C错误；
D、入水过程中，她排开的水的体积变大，根据F浮＝ρ液V排g，所受水的浮力逐渐增大，故D正确。
故选：D。
6．【解答】解：A、如图是奥斯特实验，实验说明电流周围存在磁场，故A错误。
B、如图电铃是利用电流的磁效应来工作的，故B错误。
C、如图是闭合电路的一部分导体在磁场中做切割磁感线运动，电路中产生感应电流，是电磁感应，故C正确。
D、如图电路中有电源，是通电导体在磁场中受力而运动，是电动机的工作原理，故D错误。
故选：C。
7．【解答】解：由电路图可知，灯泡L与滑动变阻器R串联，电压表测L两端的电压，电流表测电路中的电流。
A、小灯泡的额定电压为2.5V，由图乙可知，此时通过小灯泡的电流即额定电流为：IL＝0.25A；
小灯泡的额定功率：P额＝ULIL＝2.5V×0.25A＝0.625W，故A正确；
B、电路中的最大电流：I大＝IL＝0.25A，电路的最大功率：P大＝UI大＝4.5V×0.25A＝1.125W，故B错误；
C、由图乙可知，随着电压的增大，通过灯泡的电流也增大，I﹣U图像为一条向U轴靠近的图线，根据R＝可知，小灯泡的灯丝阻值越来越大，故C错误；
D、当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，灯泡分得的电压最小，
由图乙可知，小灯泡两端的最小电压UL′＝0.5V时，通过的电流IL′＝0.08A，
此时滑动变阻器两端的电压：UR′＝U﹣UL′＝4.5V﹣0.5V＝4V，
由串联电路的电流特点可知，通过滑动变阻器的电流：I小＝IL′＝0.08A
则滑动变阻器接入电路中的最大阻值：R大＝＝＝50Ω；
当小灯泡正常发光时，电路中的电流最大，滑动变阻器接入电路中的电阻最小，
由图乙可知，小灯泡两端的电压UL＝2.5V时，通过的电流IL＝0.25A；
滑动变阻器两端的电压：UR′'＝U﹣UL＝4.5V﹣2.5V＝2V，
由串联电路的电流特点可知，通过滑动变阻器的电流：I大＝IL＝0.25A；
则滑动变阻器接入电路中的最小阻值：R小＝＝＝8Ω；R的阻值变化范围为50Ω～8Ω，故D错误。
故选：A。
二、填空题（本大题7小题，每小题3分，共21分）请把下列各题的正确答案填写在答题卡对应横线上。
8．【解答】解：声音是由物体振动产生的，风声是由空气振动产生的，
雨是由高空的水蒸气遇冷液化形成的，河水结冰是液态水变为固态冰的凝固现象，凝固放热。
故答案为：振动；液化；放热。
9．【解答】解：（1）瓶盖上的竖条纹是在压力一定时，通过增大接触面的粗糙程度来增大摩擦力；
（2）往空矿泉水瓶内注入少量的热水，摇晃后倒掉并立即盖紧瓶盖，过一会儿瓶内水蒸气液化，瓶内气压变小，瓶子在外界大气压作用下慢慢向内凹陷，这说明大气存在压强；
（3）用吸管在右侧沿平行于瓶身方向吹气，塑料瓶会向右运动，这是因为右边空气流速大、压强小，左侧空气流速小、压强大，将塑料瓶压向右侧。
故答案为：增大；大气压强；右。
10．【解答】解：
人们用热水袋取暖时，人从热水袋吸收热量，使人的内能增加、温度升高，这是通过热传递的方式改变人的内能。
因为水的比热容大，在质量相同、降低的温度相同时，水放出的热量多，取暖效果好。
人们用热水袋取暖时，人从热水袋吸收热量，使水的内能减小、温度降低。
故答案为：热传递；比热容；减小。
11．【解答】解：15min＝15×h＝0.25h；
以佩戴者手腕为参照物，手表相对于手腕的位置没有发生变化，手表是静止的；
以地面为参照物，手表相对于地面的位置发生变化，手表是运动的。
故答案为：0.25；静止；运动。
12．【解答】解：在中国空间站微重力环境中，图1中乒乓球所受重力几乎为零，乒乓球悬停处于平衡状态，因此水对乒乓球的浮力几乎为零，即乒乓球不再受到重力和浮力；
用吸管把乒乓球轻轻压入水中，取出吸管后，因为浮力大于重力，所以乒乓球会迅速上浮；
乒乓球露出水面前，乒乓球排开水的体积不变，根据F浮＝ρ液gV排可知，浮力不变。
故答案为：浮；大于；不变。
13．【解答】解：电磁波在真空中的传播速度是3×108m/s；
紫外线在生活中应用在杀菌消毒方面，如紫外线消毒灯；
根据电磁波的波速、波长和频率的关系c＝λf可知，波速一定，频率与波长成反比，频率最高的，其波长最短，波长最短的γ射线频率最高。
故答案为：3×108；杀菌消毒方面；γ射线。
14．【解答】解：电路为L和R的串联电路，当电流表示数为0.2A时，由图可知电压表V1示数为1.5V，两电压表的示数相等，则电源电压为3V；
小灯泡正常工作时电压表V1示数为2.5V，则由图可知电路电流为0.25A，滑动变阻器两端的电压U2＝3V﹣2.5V＝0.5V，
滑动变阻器接入电路的阻值：R＝＝＝2Ω；
此时电路的总功率：P＝UI＝3V×0.25A＝0.75W。
故答案为：3；2；0.75。
三、作图题（共7分）
15．【解答】解：如图所示，先过入射点O画出法线MN，由反射定律和折射规律可知，入射光线和反射光线，折射光线，分居在法线的两侧，则AO为入射光线，OB为反射光线，OC为折射光线。

16．【解答】解：物体A在水平地面上静止，受到竖直向上的支持力和竖直向下的重力的作用，作用点均在重心上，据此画出物体A受力的示意图，如图。

17．【解答】解：根据磁极间的相互作用可以判断出螺线管的左端为N极，右端为S极，根据安培定则，伸出右手，使右手大拇指指示通电螺线管的N极（左端），则四指弯曲所指的方向为电流的方向，即电流是从螺线管的右端流入的，所以电源的右端为正极，左端为负极，如图所示：
。
四、实验题（本大题3小题，共20分）
18．【解答】解：（1）酒精灯需用外焰加热，所以要放好酒精灯，再固定铁圈的高度；而温度计的玻璃泡要全部浸没到液体中，但不能碰到容器壁和容器底，所以放好烧杯后，再调节温度计的高度，因此必须按照自下而上的顺序进行。
（2）由图知，温度计的分度值为1℃，其示数为98℃，低于100℃，所以当时气压小于1个标准大气压；
（3）水在沸腾过程中需要吸收热量，温度不变。通过图象可知，b组加热到沸腾所用时间较长，其原因是水的质量较大或酒精灯的火焰较小。
故答案为：（1）自下而上；（2）98；低于；（3）吸收；不变；水的质量较大。
19．【解答】解：（1）实验时，用弹簧测力计水平拉动木块，使其在水平桌面上做匀速直线运动，物体在水平方向上受到平衡力的作用，根据二力平衡知识，可知拉力的大小等于滑动摩擦力的大小；
（2）甲、乙两次实验接触面的粗糙程度是一定的，压力是不同的，弹簧测力计的示数不同即摩擦力是不同的，这就说明摩擦力的大小和压力大小有关，即：接触面粗糙程度一定时，压力越大，摩擦力越大；
（3）甲、丙两次实验压力是一定的，接触面的粗糙程度是不同的，弹簧测力计的示数不同即摩擦力是不同的，这就说明摩擦力的大小和接触面的粗糙程度有关，即：在压力一定时，接触面越粗糙，滑动摩擦力越大；
（4）从表格中的数据可以看出，四次实验中木块运动的速度越来越大，而拉力的大小却始终不变，因此摩擦力的大小与运动的速度无关；
（5）丁图所示的实验装置，A相对于地面静止，受到摩擦力和测力计的拉力为一对平衡力，故该装置的优点是不需要长木板做匀速直线运动。
故答案为：（1）等于；（2）越大；（3）甲、丙；（4）无关；（5）不需要。
20．【解答】解：（1）正确使用天平：应先把天平放在水平桌面上，然后将游码移到标尺左端零刻度线位置上，此时指针偏向分度盘中线左侧，应将平衡螺母向右调，才能使天平平衡；
（2）天平平衡后，把小吊坠放在左盘，用镊子向右盘加减砝码，当把砝码盒中最小的砝码放入右盘后，发现指针偏向分度盘的右侧，接下来正确的操作步骤是把天平右盘的最小的砝码拿走，并向右移游码，使天平平衡，故C正确；
（3）由图乙知，标尺的分度值为0.2g，所以吊坠的质量为m＝20g+4g＝24g；
（4）由图丙知，水和吊坠的体积为38mL，所以吊坠的体积为：V＝38mL﹣30mL＝8mL＝8cm3；
（5）小吊坠的密度为；ρ＝＝＝3g/cm3，
和表格中数据进行对比，发现小吊坠可能是和田玉制作而成的；
根据题意当吊坠放入量筒中的水时，吊坠中间的孔可能会有部分气泡，挂绳（浸在水中的部分）也有一定的体积，使测量的总体积V偏大，根据V物＝V﹣V0可知测得吊坠的体积偏大，由密度公式ρ＝可知测得吊坠的密度将偏小。
故答案为：（1）水平桌面；游码；右；（2）C；（3）24；（4）8；（5）和田玉；偏小。
五、计算题（本大题2小题，共13分）
21．【解答】解：（1）该车的速度为：v＝＝＝10m/s；
（2）根据P＝＝＝Fv可知，该车牵引力的功率为：P＝Fv＝4×103N×10m/s＝4×104W。
答：
（1）此过程中该车的速度为10m/s；
（2）此过程中该车牵引力的功率为4×104W。
22．【解答】解：（1）S闭合、S1断开，电饭煲处于保温状态，由图甲知保温过程中只有电阻R1工作，电流较小，由图乙知，此时的电流为0.1A，
电阻R1的功率为：
P1＝UI1＝220V×0.1A＝22W；
（2）S、S1闭合时，电饭煲处于煮饭过程，由图甲知，此时两电阻并联，电流较大，由图乙知，此时的电流为5.6A，
根据并联电路干路的电流等于各支路电流的和知通过电阻R2的电流为：
I2＝I﹣I1＝5.6A﹣0.1A＝5.5A，
电阻R2的阻值为：
R2＝＝＝40Ω；
（3）由图知煮饭过程用时t＝10min＝600s，
煮饭过程中消耗的电能为：
W＝UIt＝220V×5.6A×600s＝7.392×105J。
答：（1）电阻R1的功率P1为22W；
（2）电阻R2的阻值为40Ω；
（3）煮饭过程中消耗的电能W为7.392×105J。
六、综合能力题（本大题3小题，共18分）
23．【解答】解：（1）为了保护电路，连接电路时开关应断开，闭合开关实验前，应将滑动变阻器的滑片移到最大阻值处，由图知，滑片左侧电阻丝接入电路，所以滑片应移到阻值最大的右端；
（2）电流表有示数，说明电路不是断路，小灯泡始终不发光且电压表的示数为0，可能是与电压表并联的支路短路，因此故障可能是与电压表并联的小灯泡短路了，故选A；
（3）由图乙所示的小灯泡电流随电压变化的关系图像可知，灯在额定电压2.5V时的电流为0.25A，则小灯泡的额定功率是：P额＝U额I额＝2.5V×0.25A＝0.625W；
由图乙可知，灯泡两端的电压增大，通过灯泡的电流也增大，但灯泡两端的电压增加比通过灯泡的电流增加的更快，由欧姆定律可知，小灯泡的电阻随电压增大而增大，由P＝UI可知，电压和电流都增大时，电功率增大，温度升高，说明小灯泡的电阻随温度的升高而增大；
（4）闭合开关，调节滑动变阻器滑片P，使电压表的示数为小灯泡的额定电压U额，此时电压表测灯的电压，灯正常发光；
然后保持滑片位置不变，将电压表接在“a”处的导线换接到“b”处，读出电压表示数U，此时电压表测灯与R0两端的总电压，
因此时各电阻的大小和电压不变，灯仍正常工作，根据串联电路电压的规律，此时定值电阻的电压：U0＝U﹣U额；
由欧姆定律和串联电路的电流特点可知，通过小灯泡的电流：IL＝I0＝＝，
则小灯泡的额定功率：P额＝ULIL＝U额•。
故答案为：（1）断开；右；（2）A；（3）0.625；小灯泡的电阻随温度的升高而增大；（4）滑片位置；U额•。
24．【解答】解：（1）为了更好的完成实验，应选用茶色透明玻璃，这样玻璃成的像比较清晰；
如果玻璃板不垂直于水平桌面，后面的棋子与前面棋子的像不在同一高度上，怎样操作都不会重合的，也就无法比较像与物的大小关系，因此玻璃板应垂直放置在水平桌面上；
因为直角三角板两个直角边相互垂直，所以可以用直角三角板的两个直角边来检查玻璃板是否与水平桌面垂直；
（2）物到镜面的距离叫做物距，由“在玻璃板后方放置棋子B，使之与棋子A较亮的像重合”可知，玻璃板的反射面是C面，由图可知，因此物体到镜面的距离为AC；
像到镜面的距离叫做像距，由图可知，因此像到镜面的距离为BC；
为了寻找普遍规律，应改变物距多次实验，因此应沿PQ方向移动棋子A多次实验，寻找普遍规律。
故答案为：（1）茶色；竖直；直角三角板；（2）AC；BC；PQ。
25．【解答】解：
（1）太阳能、风能属于可再生能源，故选B；
（2）风力发电机是根据电磁感应原理发电的，利用风力发电时，是将机械能（风能）转化为电能；
（3）电池板吸收的太阳能的功率P＝1000W/m2×0.5m2＝500W，
太阳能电池板的输出功率P′＝16%×500W＝80W；
（4）根据题意可知，＝，
所以风速v＝＝＝6m/s；
（5）∵P＝UI，
∴I＝＝，
使用时放电至余留20%停止电能输出，放电量Q＝150Ah×（1﹣20%）＝120Ah，
∵I＝，
∴放电时间：
t＝＝＝14.4h。
故答案为：（1）B；（2）电磁感应； 电；（3）80；（4）6；（5）14.4。
