2023年广东省清远市英德市中考物理一模试卷 (含答案)
展开
这是一份2023年广东省清远市英德市中考物理一模试卷 (含答案)，共21页。

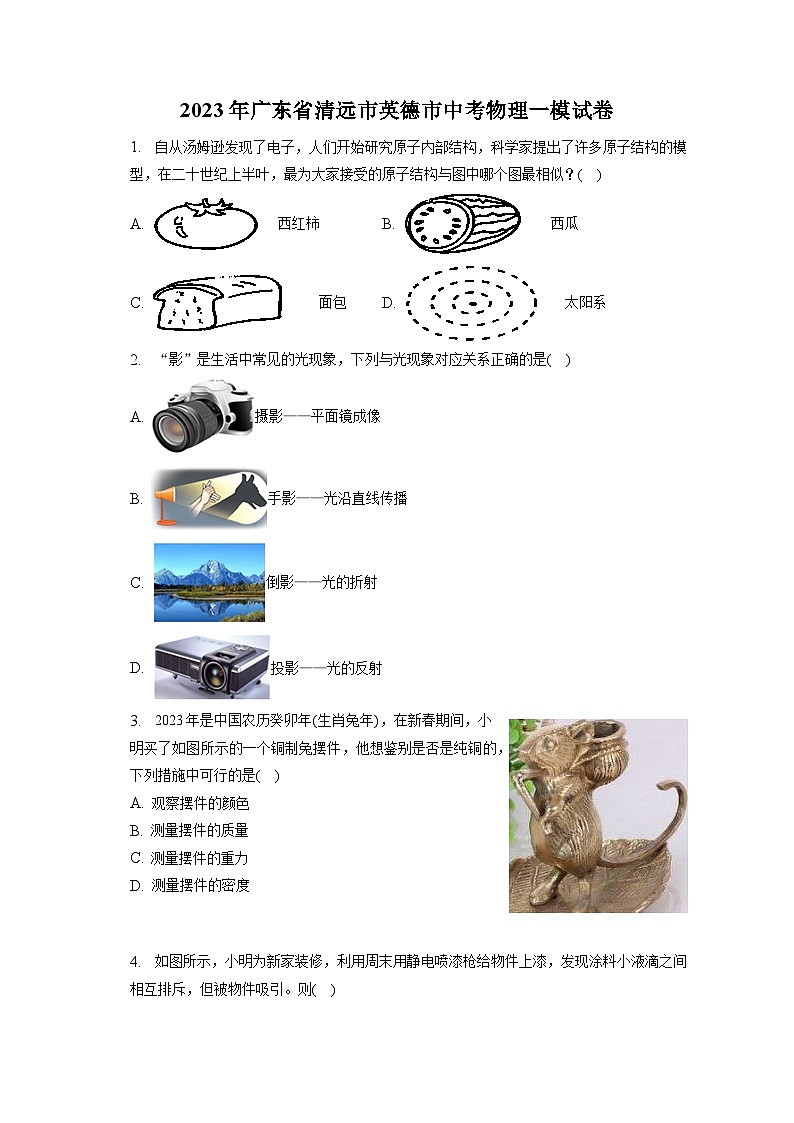

2023年广东省清远市英德市中考物理一模试卷
1. 自从汤姆逊发现了电子，人们开始研究原子内部结构，科学家提出了许多原子结构的模型，在二十世纪上半叶，最为大家接受的原子结构与图中哪个图最相似？( )
A. 西红柿 B. 西瓜
C. 面包 D. 太阳系
2. “影”是生活中常见的光现象，下列与光现象对应关系正确的是( )
A. 摄影——平面镜成像
B. 手影——光沿直线传播
C. 倒影——光的折射
D. 投影——光的反射
3. 2023年是中国农历癸卯年(生肖兔年)，在新春期间，小明买了如图所示的一个铜制兔摆件，他想鉴别是否是纯铜的，下列措施中可行的是( )
A. 观察摆件的颜色
B. 测量摆件的质量
C. 测量摆件的重力
D. 测量摆件的密度
4. 如图所示，小明为新家装修，利用周末用静电喷漆枪给物件上漆，发现涂料小液滴之间相互排斥，但被物件吸引。则( )
A. 小液滴一定带正电 B. 小液滴一定带负电
C. 小液滴一定带同种电荷 D. 小液滴可能不带电
5. 中国传统文化博大精深，传统民间艺人会制作一种如图所示的“糖画”，先把糖加热到流体状态，用它画成各种小动物图案，再慢慢晾干变硬。关于“糖画”的制作过程，下列说法正确的是( )
A. 糖先熔化后凝固 B. 糖的内能一直增加 C. 糖的温度一直升高 D. 凝固的糖没有内能
6. 2022年2月6日，中国女子足球队参加女足亚洲杯比赛夺得冠军(如图)，让国人骄傲和自豪。下列说法正确的是( )
A. 把球踢飞时，脚对球的力大于球对脚的力
B. 球离开脚后，能继续前进是因为受到惯性的作用
C. 静止在草坪上的足球受到的重力和草坪对它的支持力是一对平衡力
D. 静止在草坪上的足球受到的重力和草坪对它的支持力是一对相互作用力
7. 如图是一种压力计的简化电路图，R0为定值电阻。滑片P在向下的压力F的作用下向下移动，下列分析正确的是( )
A. R0与滑动变阻器组成一个并联电路
B. 增大压力F电路功率变大
C. 增大压力F电路总电阻变大
D. 为节约电能，电阻R0可去掉
8. 如图所示是一款无人驾驶的太阳能汽车，其利用车顶的太阳能电池板提供电能。太阳能是______ (填“可再生”或“不可再生”)能源，电能是______ (选填“一次”或“二次”)能源，该汽车在干燥的天气里高速行驶一段时间后，发现车身上灰尘很多，这是由于汽车车身与空气摩擦导致车身______ 而吸引灰尘。

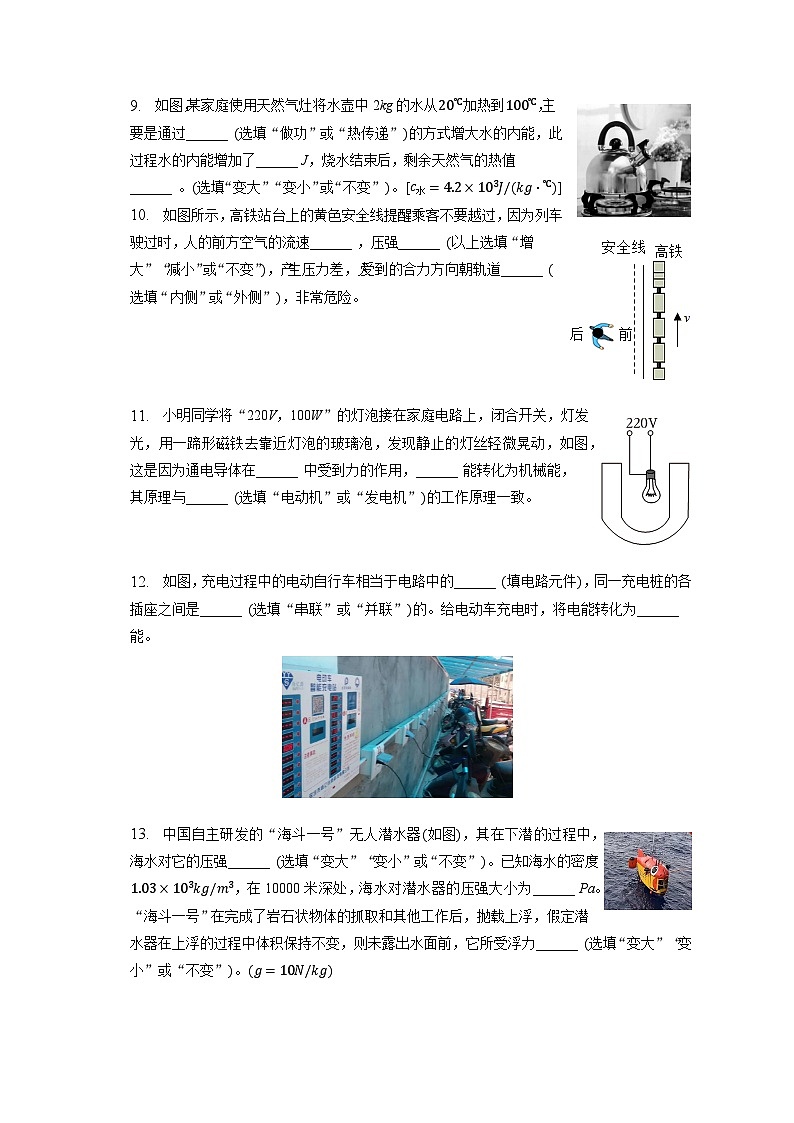

9. 如图，某家庭使用天然气灶将水壶中2kg的水从20℃加热到100℃，主要是通过______ (选填“做功”或“热传递”)的方式增大水的内能，此过程水的内能增加了______ J，烧水结束后，剩余天然气的热值______ 。(选填“变大”“变小”或“不变”)。[c水=4.2×103J/(kg⋅℃)]
10. 如图所示，高铁站台上的黄色安全线提醒乘客不要越过，因为列车驶过时，人的前方空气的流速______ ，压强______ (以上选填“增大”“减小”或“不变”)，产生压力差，人受到的合力方向朝轨道______ (选填“内侧”或“外侧”)，非常危险。
11. 小明同学将“220V，100W”的灯泡接在家庭电路上，闭合开关，灯发光，用一蹄形磁铁去靠近灯泡的玻璃泡，发现静止的灯丝轻微晃动，如图，这是因为通电导体在______ 中受到力的作用，______ 能转化为机械能，其原理与______ (选填“电动机”或“发电机”)的工作原理一致。
12. 如图，充电过程中的电动自行车相当于电路中的______ (填电路元件)，同一充电桩的各插座之间是______ (选填“串联”或“并联”)的。给电动车充电时，将电能转化为______ 能。
13. 中国自主研发的“海斗一号”无人潜水器(如图)，其在下潜的过程中，海水对它的压强______ (选填“变大”“变小”或“不变”)。已知海水的密度1.03×103kg/m3，在10000米深处，海水对潜水器的压强大小为______ Pa。“海斗一号”在完成了岩石状物体的抓取和其他工作后，抛载上浮，假定潜水器在上浮的过程中体积保持不变，则未露出水面前，它所受浮力______ (选填“变大”“变小”或“不变”)。(g=10N/kg)
14. 如图甲是定值电阻R和小灯泡L中电流随电压变化的图像，其中______ (选填“a”或“b”)是小灯泡的I-U图像，如果将它们串联在电路中，通过它们的电流是0.4A，此电路电源电压是______ V；若将它们按图乙所示接入另一电路中，闭合开关S、S1，通过电阻R的电流为0.2A，小灯泡此时的实际功率为______ W。
15. 在图甲中画出门手柄受到的压力F的力臂。
16. 如图，A'B'是物体AB在平面镜中所成的像，请根据平面镜成像特点作出物体AB(保留作图痕迹)。
17. 请在图中把吊扇按安全用电原则接入家庭电路，要求当调速开关滑片顺时针转动时，可以减慢吊扇转速。
18. (1)如图1所示，所用刻度尺的分度值是______ mm，物体的长度______ cm。
(2)液体温度计是利用液体的______ 原理制成的，在如图2所示的自制装置中，其中______ (选填“甲”或“乙”)为自制温度计，为了提高自制温度计的精确度，可以换用内径更______ (选填“粗”或“细”)的玻璃管。图2丙是实验室所用温度计的一部分，读数为______ 。
19. 在“探究滑动摩擦力大小与哪些因素有关”的实验中，小明猜想滑动摩擦力可能与压力的大小和接触面的粗糙程度有关。于是设计了如图所示实验(F1
(1)如图甲所示，测力计的示数为______ N。
(2)要测出木块与长木板之间滑动摩擦力的大小，可用弹簧测力计拉着木块沿水平长木板做______ 滑动，依据______ ，摩擦力大小等于拉力大小。
(3)比较图乙和图丙，可得到结论，在保持______ 一定时，______ ，滑动摩擦力越大。
(4)图丙随木块匀速直线运动过程中砝码受到的摩擦力______ (选填“为零”“方向向左”或“方向向右”)。
20. 小明用伏安法测量小灯泡的电阻，电源电压恒为3V，待测小灯泡的额定电压为2.5V。
(1)该实验的原理是______ 。
(2)闭合开关S前，滑动变阻器滑片P应置于______ 端(选填“A”或“B”)。
(3)小明按如图甲所示实验电路图连接电路，刚一“试触”，就发现电流表的指针迅速摆动到最大刻度，其原因可能是：
①______ 。
②______ 。
(4)小明重新按如图甲所示的实验电路图正确连接电路，某次实验中电压表示数如图乙所示，电流表示数如图丙所示，则小灯泡电阻为______ Ω。要想测得小灯泡正常发光时的电阻，则应将滑动变阻器滑片向______ (选填“A”或“B”)移。使电压表的示数为______ V。
21. 如图所示是新能源纯电动汽车，质量为1.5t，该汽车在长为1.2×104m的平直公路上匀速行驶了10min，测得汽车匀速行驶的阻力500N。求：
(1)电动汽车匀速行驶时的速度；
(2)电动汽车牵引力做的功；
(3)电动汽车牵引力做功的功率。
22. 如图甲，某天晚上睡觉前，小明用有预约功能的电饭煲为家人准备早餐粥。小明将食材放入电饭煲内，接通220V家庭电路，经过了待机、加热、保温三个过程，早餐前断开电源，电饭煲消耗的电功率随时间变化的图像如图乙所示，已知电饭煲加热和保温部分基本电路原理如图丙所示，S是接通家庭电路的开关，S1是自动开关，R1和R2为阻值不变的电热丝，求：
(1)电饭煲待机过程消耗的电能。
(2)电热丝R2的阻值。
(3)当闭合开关S、S1时，通过R1的电流。
23. 如图甲所示的芯片是电子设备的心脏和大脑，为了实现我国芯片的自主可控，无数科技工作者正在加倍努力。光刻机是制造芯片的核心装备。某种光刻机的原理如图乙所示，先在硅片表面涂一层光刻胶，再用紫外线光束透过事先设计好集成电路图的镂空掩膜，被光线照射到的光刻胶会发生反应，调整镂空掩膜和缩图透镜之间的距离，硅片上就会出现缩小的电路图案，从而实现纳米级集成电路的“雕刻”。
(1)光束中的紫外线属于______ (选填“可见光”或“不可见光”)，与频率较小的红外线相比，紫外线的波长比红外线______ 。
(2)缩图透镜是______ (选填“凹”或“凸”)透镜。若其焦距为f，要使硅片上能出现清晰的电路图案，镂空掩膜到缩图透镜的距离u应该满足______ 。
(3)2018年11月29日，国家重大科研装备研制项目“超分辨光刻装备研制”通过验收，该光刻机，结合多重曝光技术后，可用于制造10 ______ (填长度单位)级的芯片。
(4)要制造出含有更多元件的集成电路，则应将镂空掩膜版______ 缩图透镜，同时将硅片______ 缩图透镜(以上两空均选填“靠近”或“远离”)。
24. 高空抛物罪作为我国刑法的一种，已于2021年3月1日起施行。物体从高空落到地面的破坏程度与什么因素有关呢？某创新小组的同学们根据生活中经验猜想高空坠物的破坏程度可能与物体的质量、下落的高度有关。他们利用细沙、质量不同的小球、刻度尺进行模拟实验，实验数据记录如下表：
实验序号
质量m/g
下落高h/cm
沙坑的深度d/mm
1
20
50
2.6
2
20
60
3.5
3
20
70
5.0
4
60
70
14.6
5
85
70
15.9
(1)请你列举一个能支持高空坠物的破坏程度可能与物体的质量有关的猜想的生活经验______ 。
(2)本实验中，小球从高处落到地面的破坏程度可以通过______ 反映出来。这种实验研究叫______ 法。
(3)请任选三组实验数据______ (填实验序号)，得出对应的实验结论______ (写出一种可)
(4)结合上述实验及所学物理知识，创新小组的同学认为高空抛物的破坏程度是与物体的______ (填能量的形式名称)大小有关的。
25. 小明发现每次爸爸倒车时，如图甲，当汽车距离障碍物的距离达到一定距离时，就会发出“嘀嘀”警报声，图乙为汽车倒车雷达中的距离报警器简化电路图。电源电压为12V，R0为40Ω的定值电阻，Rs为距离传感器的核心部件，其阻值随传感器到障碍物距离变化关系如图丙所示。当传感器到障碍物距离为1m时，报警器开始报警。
(1)倒车雷达工作时，声波传感器是利用______ (选填“超声波”或“次声波”)来工作，这利用了声波可以传递______ (选填“信息”或“能量”)。
(2)传感器到障碍物距离越近，Rs的阻值越______ 。当电路中的电流达到______ A时，报警器开始报警。
(3)保持起始报警电流不变，若要使电路能在传感器到障碍物距离为1.5m时报警器开始报警。请写中具体可行的两种不同的方法：①更换定值电阻，使其阻值为______ Ω，②______ 。
答案和解析
1.【答案】D
【解析】解：原子核处于原子的中心，就像太阳系中的太阳；而绕核做圆周运动的电子就像太阳系当中绕太阳运动的行星。
故选：D。
根据α粒子散射实验，卢瑟福在1911年提出了原子的核式结构模型；他认为：原子的全部正电荷和几乎全部质量都集中在原子核上，带负电的电子在原子核外绕核做圆周运动。
本题考查了原子的核式结构模型，原子的核式结构结合本题的太阳系图形来记忆比较形象。
2.【答案】B
【解析】解：A、摄影是利用凸透镜成倒立、缩小、实像，透镜是利用光的折射原理，故A错误；
B、手影是影子，是由光的直线传播形成的，故B正确；
B、倒影是平面镜成像，平静的水面相当于平面镜，其原理是光的反射，故C错误；
C、投影是利用凸透镜成倒立、放大、实像，是利用光的折射原理，故D错误；
故选：B。
各种影的形成都与光的传播有关，本题要把手影、摄影、投影、倒影道理弄清，知道其光学原理。利用光的直线传播、光的反射、光的折射解释这几种“影”形成的原因。
影子、日月食、小孔成像都是光的直线传播原理；倒影、照镜子、潜望镜都是光的反射原理；透镜、玻璃、看水下的物体都是光的折射原理。
3.【答案】D
【解析】解：密度是物质的特性之一，不同物质密度一般不同，可根据密度公式测出体积及质量求出密度鉴别物质，所以鉴别这个摆件是否是纯铜的方法可行的是测量摆件的密度。故D正确，ABC错误。
故选：D。
密度是物质的特性之一，不同物质密度一般不同，可根据密度公式测出体积及质量求出密度鉴别物质。
此题主要考查了学生知道密度是物质本身的一种特性，并且利用密度可以鉴别物质。
4.【答案】C
【解析】解：喷枪喷出的涂料小液滴相互排斥而散开，所以带同种电荷；
涂料小液滴被喷涂的物件吸引，物件有两种可能：①与涂料小液滴带异种电荷，因异种电荷相互吸引；②不带电，带电的小液滴吸附在不带电的物件表面；
综上分析，C正确，ABD错误。
故选：C。
(1)电荷间的作用规律：同种电荷相互排斥，异种电荷相互吸引。
(2)带电体能够吸引轻小物体。
本题要求同学们知道静电喷漆的工作原理，了解物理学在实际生活中的运用。
5.【答案】A
【解析】解：A.把糖加热到流体状态，用它画成各种小动物图案，糖由固态变成液态是熔化，再慢慢晾干变硬，糖由液态变成固态，故A正确；
B.糖熔化时吸收热量，内能增加；糖凝固时放出热量，内能减少，故B错误；
C.糖熔化时吸收热量温度升高；糖凝固时放出热量温度降低，故C错误；
D.一切物体都具有内能，凝固的糖具有内能，故D错误。
故选：A。
(1)(3)物质从固态变成液态是熔化，熔化吸收热量；物质从液态变成固态是凝固，凝固放出热量。
(2)物体吸收热量内能增加，物体放出热量内能减少。
(4)一切物体都具有内能。
本题制作糖画考查了晶体和非晶体、熔化和凝固、内能的变化等，体现了民间艺术中包含很多的物理知识，一定要留心观察生活。
6.【答案】C
【解析】解：A.物体间力的作用是相互的，物体间的相互作用力大小相等，脚踢球时，球对脚的力与脚对球的力是一对相互作用力，大小相等，故A错误；
B.球离开脚后能继续向前运动是因为足球具有惯性，惯性不是力，不能说受到惯性力的作用，故B错误；
CD.静止在水平草坪的足球受到的重力和草坪的支持力大小相等、方向相反、作用在同一直线上、作用在同一物体上，是一对平衡力，不是一对相互作用力，故C正确、D错误。
故选：C。
(1)物体间力的作用是相互的；
(2)物体保持原来运动状态不变的性质叫惯性，一切物体都有惯性；
(3)一对平衡力必须同时符合四个条件，即大小相等、方向相反、作用在同一直线上、作用在同一物体上，缺一不可；
(4)相互作用的条件：发生在两个物体之间，作用在两个不同的物体上，大小相等、方向相反、作用在同一直线上。
本题考查了力的作用的相互性、平衡力和相互作用的力、惯性，属于力学基础知识的考查，比较简单。
7.【答案】B
【解析】解：
A、由电路图可知，R0与滑动变阻器首尾依次相连，所以它们的连接方式是串联，故A错误；
BC、由电路图可知，压力增大时，滑片下移，滑动变阻器接入电路中的电阻变小，电路的总电阻变小，由I=UR可知，电路中电流表的示数增大，根据P=UI知电路功率变大，故B正确，C错误；
D、由电路图可知，电路中电阻R0的作用是保护电路，防止因压力过大而使滑动变阻器接入电路的阻值为零时电路发生短路，所以电阻R0不可去掉，故D错误。
故选：B。
(1)把电路元件逐个依次连接的连接方式是串联，把各电路元件并列连接起来的连接方式是并联；
(2)根据压力的变化分析滑片移动的方向，从而得出变阻器接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化，根据P=UI判断出电路总功率的变化；
(3)如果没有电阻R0的话，滑片P在向下的压力F的作用下向下移动时接入电路中的电阻变小，此时电路中的电流越来越大，可能会烧坏电流表。
本题考查了串并联电路的判断和定值电阻的作用、欧姆定律的应用以及电功率公式的应用等，明白压力表的工作原理是关键。
8.【答案】可再生 二次 带电
【解析】解：太阳能取之不尽、用之不竭，可以在自然界里源源不断地得到，是可再生能源；
电能不能从自然界直接获取，必须通过一次能源的消耗才能得到，因此电能是二次能源；
汽车在干燥的天气里高速行驶一段时间后，由于汽车车身与空气摩擦导致车身带电，而带电体具有吸引轻小物体的性质，因此车身上会有很多灰尘。
故答案为：可再生；二次；带电。
(1)能从自然界源源不断得到或可重复利用的能源是可再生能源，不能从自然界源源不断得到或不能重复利用的能源是不可再生能源；
(2)可以从自然界直接获取的能源叫一次能源；不能从自然界直接获取，必须通过一次能源的消耗才能得到的能源叫二次能源；
(3)带电体具有吸引轻小物体的性质。
本题考查了能源的分类、摩擦起电，属于基础知识的考查，难度不大。
9.【答案】热传递 6.72×105 不变
【解析】解：(1)用天然气灶烧水的过程中，水从火焰中吸收热量，温度升高，是通过热传递的方式增加水的内能；
(2)水吸收的热量：
Q吸=cmΔt=4.2×103J/(kg⋅℃)×2kg×(100℃-20℃)=6.72×105J，
即此过程水的内能增加了6.72×105J；
(3)因为热值是燃料的一种性质，活动结束，燃烧一部分后，剩余天然气的种类没变，故其热值不变。
故答案为：热传递；6.72×105；不变。
(1)改变物体内能的方式有两种：做功和热传递；
(2)水的内能增加量即水吸收的热量，知道水的质量、水的比热容、水的初温和末温，利用吸热公式Q吸=cmΔt求水吸收的热量；
(3)1kg某种燃料完全燃烧放出的热量，叫这种燃料的热值，热值是燃料的一种特性，只与燃料的种类有关，而与质量、燃烧程度无关。
本题主要考查了改变物体内能的方式、热值的特性和学生对吸热公式Q吸=cmΔt的掌握和运用，因条件已给出，难度不大。
10.【答案】增大 减小 内侧
【解析】解：当列车驶进站台时，会带动人和车之间的空气流动速度增大，压强减小，人外侧空气流速小压强大，而内侧流速大压强小，会产生一个向内侧的压强差，人受到的合力方向朝轨道内侧，将人推向列车，易出现危险。
故答案为：增大；减小；内侧。
流体压强与流速的关系：流速大的地方压强小，流速小的地方压强大。
本题考查流体压强和流速的关系解释生活中的现象，同时考查了学生用物理知识解决实际问题的能力。
11.【答案】磁场 电 电动机
【解析】解：灯泡中通以交流电，用一蹄形磁铁去靠近灯泡的玻璃泡，发现小灯泡的灯丝晃动了，说明了磁场对通电导体有力的作用；
此过程中消耗电能，产生机械能，将电能转化为机械能，电动机的原理是磁场对通电导体有力的作用，所以电动机是根据此原理制成的。
故答案为：磁场；电；电动机。
通电导体在磁场中会受到力的作用；电动机的原理：通电导体在磁场中受到的力的作用；发电机的原理：电磁感应现象。
本题考查了电动机的原理、影响通电导体在磁场里受力方向的因素，难度不大。
12.【答案】用电器 并联 化学
【解析】解：(1)在给电动自行车充电的过程中，电动自行车消耗电能，相当于电路中的用电器；
(2)同一充电桩的各插座之间互不影响，是并联的；
(3)给电动车充电时，将电能转化为化学能。
故答案为：用电器；并联；化学。
(1)根据电路中各元件的作用，用电器是消耗电能的；
(2)并联电路中各元件互不影响；
(3)给电动车充电时，将电能转化为化学能。
本题考查了电路元件的作用、串并联电路的判断、能量转化，综合性强，难度不大。
13.【答案】变大 1.03×108 不变
【解析】解：“海斗一号”在下潜的过程中，深度不断增大，根据p=ρgh可知，它受到海水的压强变大；
在10000米深处，海水对潜水器的压强大小为：p=ρgh=1.03×103kg/m3×10N/kg×10000m=1.03×108Pa；
在上浮的过程中未露出水面前，排开海水的体积不变，根据F浮=ρ液gV排可知，在海水密度不变的情况下，它受到浮力不变。
故答案为：变大；1.03×108；不变。
(1)“海斗一号”在下潜的过程中，深度增大，根据p=ρgh可知它受到海水的压强变化情况。
(2)在10000米深处，根据p=ρgh可知水对潜水器的压强大小；
(3)在上浮的过程中未漏出水面前，排开海水的体积不变，根据F浮=ρ液gV排可知它受到浮力的变化情况。
本题考查阿基米德原理、液体压强的特点，是一道基础题。
14.【答案】a51.2
【解析】解：定值电阻的阻值不变，由欧姆定律可知，通过定值电阻的电流和其两端的电压成正比，I-U图象是正比例函数图象，因此图中b是定值电阻的I-U图象，则a是灯泡的I-U图象；
将它们串联在电路中，通过它们的电流是0.4A，由图甲可知，定值电阻两端电压UR=4V，小灯泡两端电压UL=1V，则此电路电源电压：
U=UR+UL=4V+1V=5V，
将它们按图乙所示接入另一电路中，闭合开关S、S1，则灯泡L和定值电阻并联，定值电阻R的阻值：R=URIR=4V0.4A=10Ω，
通过电阻R的电流为I'=0.2A，则定值电阻R两端电压UR'=I'R=0.2A×10Ω=2V，
并联电路中各支路电压都相等，则此时小灯泡两端电压UL'=UR'=2V，由图甲可知，此时通过小灯泡的电流IL=0.6A，
小灯泡此时的实际功率P=UL'IL=2V×0.6A=1.2W。
故答案为：a；5；1.2。
(1)定值电阻的阻值不变，由欧姆定律可知，通过定值电阻的电流和其两端的电压成正比，据此分析；
(2)将它们串联在电路中，通过它们的电流是0.4A，串联电路中电流处处相等，各个用电器两端的电压之和等于电源电压；
(3)将它们按图乙所示接入另一电路中，闭合开关S、S1，则灯泡L和定值电阻并联，由R=UI可求得定值电阻R的阻值，根据通过电阻R的电流为0.2A，
可求得定值电阻R两端电压，并联电路中各支路电压都相等，都等于电源电压，由P=UI可求得小灯泡此时的实际功率。
本题考查了对欧姆定律和电功率的应用，理解串联电路的电流、电压特点，并从图象中读取相关数据进行计算是解题的关键。
15.【答案】解：延长力F得到力的作用线，从支点O向力的作用线做垂线，垂线段的长度即为力臂L.如图所示：
【解析】力臂是从支点到力的作用线的距离。先确定支点O，再做出力的作用线，从支点O向F的作用线引垂线，垂线段的长度即为力臂。
此题考查了力臂的画法，掌握其概念，关键是确定支点、力，从支点到力的作用线的距离即为力臂。
16.【答案】解：过A'B'向平面镜作垂线，并延长至等长，得到点A和B，连接A、B就是物体AB，如图所示：
【解析】平面镜成像的特点：所成的像是虚像；像和物体形状、大小相同；像和物体各对应点的连线与平面镜垂直；像和物体各对应点到平面镜间距离相等。
对于平面镜相关作图，常用方法是：作出端点(或关键点)的对称点，且注意物体是实线，像是虚线。
17.【答案】解：调速开关滑片顺时针转动时，吊扇风速减慢，说明接入电路的电阻值变大，应将中间和右侧接线柱接入电路；吊扇在连接时要注意左零、右火、上接地，如图所示：
【解析】调速器开关相当于滑动变阻器，吊扇在连接时要注意左零、右火、上接地。
本题主要考查了对家庭电路组成及电路元件连接的掌握，知道元件的连接要求，是解答的关键。
18.【答案】0.12.45热胀冷缩 甲 细 68℃
【解析】解：(1)图示刻度尺1cm又分为10个小刻度，故分度值为1mm；物体左侧与1.00cm对齐，右侧与3.45cm对齐，所以物体的长度为3.45cm-1.00cm=2.45cm；
(2)我们常用的温度计是液体温度计，液体受热以后，体积膨胀，液柱会沿着细玻璃管上升；液体遇冷以后，体积缩小，液柱会沿着细玻璃管下降，液柱的高低变化与温度有关，我们就是以此来测量温度的，所以液体温度计就是根据液体热胀冷缩的原理制成的；甲为自制温度计；
玻璃泡中的液体升高相同的温度，体积膨胀相同，如果管内径越细，上升的高度越多，越容易观察，即越灵敏；
图丙中温度计60∼70之间有10个刻度，则可知温度计的分度值为1℃，且温度越往下越小，是零上，为68℃。
故答案为：(1)0.1；2.45；(2)热胀冷缩；甲；细；68℃。
(1)刻度尺的最小刻度值为相邻的刻度线表示的长度；起始端没从0开始，把5.00cm处当作“0”刻度，读出末端刻度值，减去5.00cm即为物体长度，注意刻度尺要估读到分度值的下一位；
(2)液体温度计的原理是液体的热胀冷缩；甲为自制温度计，乙为自制气压计；
玻璃泡中的液体遇热膨胀时，会在玻璃管中上升，升高相同的温度，体积膨胀相同，如果管内径越细，上升的高度越多，越灵敏；
温度计读数时，要先看分度值再读数，还要注意是零上还是零下。
本题考查了用刻度尺测量长度、液体和气体温度计的工作原理和温度计的读数，难度不大。
19.【答案】4.2匀速直线 二力平衡 压力 接触面越粗糙 为零
【解析】解：(1)如图甲所示，测力计的分度值为0.2N，示数为4.2N。
(2)要测出木块与长木板之间滑动摩擦力的大小，可用弹簧测力计拉着木块沿水平长木板做匀速直线运动，木块在水平方向上受到平衡力的作用，根据二力平衡的条件，弹簧测力计的示数等于摩擦力的大小。
(3)比较图乙和图丙，压力相同，丙中接触面粗糙程度大，可得到结论，在保持压力一定时，接触面越粗糙，滑动摩擦力越大。
(4)图丙随木块匀速直线运动过程中，砝码相对木块没有相对运动的趋势，故砝码受到的摩擦力为零。故答案为：(1)4.2；(2)匀速直线；二力平衡；(3)压力；接触面越粗糙；(4)为零。
(1)根据测力计分度值读数；
(2)二力平衡的条件分析；
(3)影响滑动摩擦力大小因素有两个：压力大小和接触面的粗糙程度，研究与其中一个因素的关系时，要控制另外一个因素不变，据此分析回答；
(4)滑动摩擦力产生的条件：两接触面粗糙，且相互挤压，有相对运动的趋势或相对运动。
本题探究滑动摩擦力的大小与哪些因素有关，考查实验原理及控制变量法的运用和摩擦力产生的原因，体现了对过程和方法的考查。
20.【答案】R=UI B 滑动变阻器接入电路的是两个上端接线柱 闭合开关S前，滑动变阻器滑片P没有置于阻值最大处 8A2.5
【解析】解：(1)用伏安法测量小灯泡的电阻实验中，用电压表测灯泡两端的电压，用电流表测通过灯泡的电流，根据R=UI求出小灯泡的电阻，故该实验的原理是R=UI；
(2)为了保护电路，闭合开关S前，滑动变阻器滑片P应置于阻值最大处，即B端；
(3)小明按如图甲所示实验电路图连接电路，刚一“试触”，就发现电流表的指针迅速摆动到最大刻度，说明电路中的电流较大，根据影响电流的因素，可能是①滑动变阻器接入电路的是两个上端接线柱，②闭合开关S前，滑动变阻器滑片P没有置于阻值最大处；
(4)小明重新按如图甲所示的实验电路图正确连接电路，某次实验中电压表示数如图乙所示，电流表示数如图丙所示，电压表选用小量程，分度值0.1V，其示数为2.4V，电流表选用小量程，分度值0.02A，其示数为0.3A，则小灯泡电阻为：
R=UI=2.4V0.3A=8Ω；
由于此时灯泡两端电压小于灯泡额定电压2.5V，要想测得小灯泡正常发光时的电阻，应增大灯泡两端电压，根据串联电路电压规律，应减小滑动变阻器两端电压，根据分压原理，应减小滑动变阻器接入电路的阻值，故应将滑动变阻器滑片向A移，使电压表的示数为2.5V。
故答案为：(1)R=UI；(2)B；(3)①滑动变阻器接入电路的是两个上端接线柱；②闭合开关S前，滑动变阻器滑片P没有置于阻值最大处；(4)8；A；2.5。
(1)该实验的原理是R=UI；
(2)为了保护电路，闭合开关S前，滑动变阻器滑片P应置于阻值最大处；
(3)刚一“试触”，就发现电流表的指针迅速摆动到最大刻度，说明滑动电路中的电流太大，可能是滑动变阻器的电阻太小造成的；
(4)根据两表选用量程确定分度值读数，利用R=UI求出小灯泡电阻；比较电压表示数与灯泡额定电压大小，根据串联电路电压规律和分压原理确定滑动变阻器滑片移动方向；灯泡两端电压为额定电压时正常发光。
本题用伏安法测量小灯泡的电阻实验，考查了实验原理、注意事项、故障分析、电阻的计算和实验操作等知识。
21.【答案】解：(1)电动汽车匀速行驶时的速度：v=st=1.2×104m10×60s=20m/s；
(2)因为电动汽车做匀速直线运动，所以，由二力平衡条件可知，电动汽车的牵引力：F=f=500N，
电动汽车牵引力做的功：W=Fs=500N×1.2×104m=6×106J；
(3)电动汽车牵引力做功的功率：P=W t=6×106J10×60s=1×104W。
答：(1)电动汽车匀速行驶时的速度为20m/s；
(2)电动汽车牵引力做的功为6×106J；
(3)电动汽车牵引力做功的功率为1×104W。
【解析】(1)根据v=st求出电动汽车匀速行驶时的速度；
(2)根据二力平衡条件求出电动汽车的牵引力，利用W=Fs求电动汽车牵引力做的功；
(3)利用P=Wt求电动汽车牵引力做功的功率。
本题考查二力平衡条件、速度公式、功和功率公式的应用，难度不大。
22.【答案】解：(1)由图甲可知，电饭煲的待机功率P加=10W，待机过程所用的时间t待=5h=18000s，
由P=Wt可知，电饭煲待机过程消耗的电能：W待=P待t待=10W×18000s=1.8×105J；
(2)由图乙可知，当开关S、S1闭合时，R1、R2并联，开关S闭合、S1断开时，只有R2工作，
根据并联电路的电阻特点可知，并联电路的总电阻小于任一分电阻，
所以，当开关S、S1闭合时，R1、R2并联，电路中的总电阻最小，根据P=U2R可知，此时电路中的电功率最大，电饭煲处于加热状态；
当开关S闭合、S1断开时，只有R2工作，电路中的总电阻最大，电功率最小，电饭煲处于保温状态；
由图甲可知，电饭煲的保温功率P保=44W，
由P=U2R可知，R2的阻值：R2=U2P保=(220V)244W=1100Ω；
(3)由图乙可知，当开关S、S1闭合时，R1、R2并联，
R1的电功率：P1=P加-P保=880W-44W=836W，
由P=UI可知，通过R1的电流：I1=P1U=836W220V=3.8A。
答：(1)电饭煲待机过程消耗的电能为1.8×105J；
(2)电热丝R2的阻值为1100Ω；
(3)当闭合开关S、S1时，通过R1的电流为3.8A。
【解析】(1)由图甲可知电饭煲的待机功率和待机时间，利用W=Pt求出电饭煲待机过程消耗的电能；
(2)由图乙可知，当开关S、S1闭合时，R1、R2并联，当开关S闭合、S1断开时，只有R2工作；根据并联电路的电阻特点和P=U2R可知加热状态和保温状态时的电路连接；根据图甲可知电饭煲保温状态时的电功率，利用P=U2R求出R2的阻值；
(3)由图乙可知，当开关S、S1闭合时，R1、R2并联，因两种状态下R2都工作，且R2两端的电压不变、其阻值不变，则R2消耗的功率不变，又因为并联电路的总功率等于各电阻消耗功率之和，所以R1的电功率等于电饭煲加热功率减去保温功率；利用P=UI求出通过R1的电流。
本题考查并联电路的特点、电功率公式的灵活运用以及消耗电能的计算，能从图中获取相关信息是解题的关键。
23.【答案】不可见光 短 凸 u>2fnm远离 靠近
【解析】解：(1)根据所学知识可知，紫外线属于不可见光；
由c=λf可知，电磁波的波长与频率成反比，所以与频率较小的红外线相比，紫外线的波长比红外线短；
(2)根据凸透镜成像规律可知，缩图透镜是凸透镜，出现清晰缩小的电路图案时，则镂空掩膜和凸透镜间的距离u与f的关系需满足u>2f；
(3)现在科技条件下，芯片的制程在nm级别，所以该光刻机，结合多重曝光技术后，可用于制造10nm级的芯片；
(4)根据凸透镜成像的规律可知，要制造出含有更多元件的集成电路，则应将镂空掩膜版远离缩图透镜，同时将硅片靠近缩图透镜，使成像更小一些。
故答案为：(1)不可见光；短；(2)凸；u>2f；(3)nm；(4)远离；靠近。
(1)根据可见光与不可见光特点可知；根据c=λf分析；
(2)根据凸透镜成像规律分析；
(3)根据对芯片制程的了解和对长度单位的认识解答；
(4)凸透镜成实像时，物距增大，像距减小，像变小。
本题考查了凸透镜成像规律的应用、紫外线、长度的单位，属于基础题。
24.【答案】从桌子上滑落到地面的玻璃杯，越大质量越容易碎，越容易砸伤人 沙坑的深度 转换 3、4、5 下落高度相同，质量越大，坑的深度越深，因此破坏力与质量有关 重力势能
【解析】解：(1)支持该猜想的生活实例：从桌子上滑落到地面的玻璃杯，越大质量越容易碎，越容易砸伤人；
(2)高空坠物的破坏力用沙坑的深度来体现，破坏力越强，坑越深，这种方法叫做转化法；
(3)想要探究高空坠物破坏力与质量的变化，需要改变物体的质量，其他所有的条件均不改变，因此选择3、4、5，通过分析表格发现，下落高度相同，质量越大，坑的深度越深，因此破坏力与质量有关；
(4)通过表中的数据知，物体的高度越大、质量越大，高空坠物的破坏力越大，还可以提出的另一个猜想为：高空坠物的破坏力可能与物体的重力势能大小有关。
故答案为：(1)从桌子上滑落到地面的玻璃杯，越大质量越容易碎，越容易砸伤人；(2)沙坑的深度；转换法；(3)3、4、5；下落高度相同，质量越大，坑的深度越深，因此破坏力与质量有关；(4)重力势能。
(1)根据生活经验举实例；
(2)对一些不易测量的物理量，通过另一种容易直接测量的物理量来分析，叫做转换法；
(3)控制变量法的关键为，探究某一单一因素对实验结果的影响，要控制其他所有的其他条件均相同；
(4)影响重力势能的因素：高度和质量。
该题目主要考查对控制变量法的应用，探究问题时要注意控制单一变量，考核方式灵活，难度中上。
25.【答案】超声波 信息 小 0.220更换为电压为16V的电源
【解析】解：(1)汽车的倒车雷达是利用超声波来工作的；这是利用声波可以传递信息；
(2)由图乙可知，定值电阻和传感器串联，电流表测量电路中的电流，从图丙可知：传感器到障碍物距离越近，Rs的阻值越小；
由图丙知当传感器到障碍物距离为1m时，报警器开始报警，此时Rs的阻值为20Ω，
电路中报警电流为：
I=UR0+Rs=12V40Ω+20Ω=0.2A；
(3)①保持起始报警电流不变，若要使电路能在传感器到障碍物距离为1.5m时报警器开始报警，即Rs的阻值为40Ω，
此时电路中的总电阻：
R=UI=12V0.2A=60Ω，
R0的阻值：R0'=R-Rs=60Ω-40Ω=20Ω，即更换为20Ω的定值电阻；
②若更换电源电压，则电源电压为：
U'=I(R0+Rs)=0.2A×(40Ω+40Ω)=16V。
故答案为：(1)超声波；信息；
(2)小；0.2；
(3)①20；②更换为电压为16V的电源。
(1)汽车的倒车雷达发出的声波是超声波；声波可以传递信息；
(2)由图乙可知，定值电阻和传感器串联，电流表测量电路中的电流，由图丙可知Rs的阻值与传感器到障碍物距离的关系；
当传感器到障碍物距离为1m时，报警器开始报警，由图丙知此时的Rs的阻值，由欧姆定律和串联电路电阻的规律算出电路中的电流；
(3)①保持起始报警电流不变，若要使电路能在传感器到障碍物距离为1.5m时报警器开始报警，即Rs的阻值为40Ω，
由R=UI算出此时电路中的总电阻，由串联电路算出R0的阻值，即更换的定值电阻的阻值；
②若更换电源电压，根据U'=I(R0+Rs)算出更换的电源电压。
本题考查欧姆定律的应用，重点是掌握串联电路特点和欧姆定律，有一定难度。
2023年广东省清远市英德市中考物理一模试卷
1. 自从汤姆逊发现了电子，人们开始研究原子内部结构，科学家提出了许多原子结构的模型，在二十世纪上半叶，最为大家接受的原子结构与图中哪个图最相似？( )
A. 西红柿 B. 西瓜
C. 面包 D. 太阳系
2. “影”是生活中常见的光现象，下列与光现象对应关系正确的是( )
A. 摄影——平面镜成像
B. 手影——光沿直线传播
C. 倒影——光的折射
D. 投影——光的反射
3. 2023年是中国农历癸卯年(生肖兔年)，在新春期间，小明买了如图所示的一个铜制兔摆件，他想鉴别是否是纯铜的，下列措施中可行的是( )
A. 观察摆件的颜色
B. 测量摆件的质量
C. 测量摆件的重力
D. 测量摆件的密度
4. 如图所示，小明为新家装修，利用周末用静电喷漆枪给物件上漆，发现涂料小液滴之间相互排斥，但被物件吸引。则( )
A. 小液滴一定带正电 B. 小液滴一定带负电
C. 小液滴一定带同种电荷 D. 小液滴可能不带电
5. 中国传统文化博大精深，传统民间艺人会制作一种如图所示的“糖画”，先把糖加热到流体状态，用它画成各种小动物图案，再慢慢晾干变硬。关于“糖画”的制作过程，下列说法正确的是( )
A. 糖先熔化后凝固 B. 糖的内能一直增加 C. 糖的温度一直升高 D. 凝固的糖没有内能
6. 2022年2月6日，中国女子足球队参加女足亚洲杯比赛夺得冠军(如图)，让国人骄傲和自豪。下列说法正确的是( )
A. 把球踢飞时，脚对球的力大于球对脚的力
B. 球离开脚后，能继续前进是因为受到惯性的作用
C. 静止在草坪上的足球受到的重力和草坪对它的支持力是一对平衡力
D. 静止在草坪上的足球受到的重力和草坪对它的支持力是一对相互作用力
7. 如图是一种压力计的简化电路图，R0为定值电阻。滑片P在向下的压力F的作用下向下移动，下列分析正确的是( )
A. R0与滑动变阻器组成一个并联电路
B. 增大压力F电路功率变大
C. 增大压力F电路总电阻变大
D. 为节约电能，电阻R0可去掉
8. 如图所示是一款无人驾驶的太阳能汽车，其利用车顶的太阳能电池板提供电能。太阳能是______ (填“可再生”或“不可再生”)能源，电能是______ (选填“一次”或“二次”)能源，该汽车在干燥的天气里高速行驶一段时间后，发现车身上灰尘很多，这是由于汽车车身与空气摩擦导致车身______ 而吸引灰尘。
9. 如图，某家庭使用天然气灶将水壶中2kg的水从20℃加热到100℃，主要是通过______ (选填“做功”或“热传递”)的方式增大水的内能，此过程水的内能增加了______ J，烧水结束后，剩余天然气的热值______ 。(选填“变大”“变小”或“不变”)。[c水=4.2×103J/(kg⋅℃)]
10. 如图所示，高铁站台上的黄色安全线提醒乘客不要越过，因为列车驶过时，人的前方空气的流速______ ，压强______ (以上选填“增大”“减小”或“不变”)，产生压力差，人受到的合力方向朝轨道______ (选填“内侧”或“外侧”)，非常危险。
11. 小明同学将“220V，100W”的灯泡接在家庭电路上，闭合开关，灯发光，用一蹄形磁铁去靠近灯泡的玻璃泡，发现静止的灯丝轻微晃动，如图，这是因为通电导体在______ 中受到力的作用，______ 能转化为机械能，其原理与______ (选填“电动机”或“发电机”)的工作原理一致。
12. 如图，充电过程中的电动自行车相当于电路中的______ (填电路元件)，同一充电桩的各插座之间是______ (选填“串联”或“并联”)的。给电动车充电时，将电能转化为______ 能。
13. 中国自主研发的“海斗一号”无人潜水器(如图)，其在下潜的过程中，海水对它的压强______ (选填“变大”“变小”或“不变”)。已知海水的密度1.03×103kg/m3，在10000米深处，海水对潜水器的压强大小为______ Pa。“海斗一号”在完成了岩石状物体的抓取和其他工作后，抛载上浮，假定潜水器在上浮的过程中体积保持不变，则未露出水面前，它所受浮力______ (选填“变大”“变小”或“不变”)。(g=10N/kg)
14. 如图甲是定值电阻R和小灯泡L中电流随电压变化的图像，其中______ (选填“a”或“b”)是小灯泡的I-U图像，如果将它们串联在电路中，通过它们的电流是0.4A，此电路电源电压是______ V；若将它们按图乙所示接入另一电路中，闭合开关S、S1，通过电阻R的电流为0.2A，小灯泡此时的实际功率为______ W。
15. 在图甲中画出门手柄受到的压力F的力臂。
16. 如图，A'B'是物体AB在平面镜中所成的像，请根据平面镜成像特点作出物体AB(保留作图痕迹)。
17. 请在图中把吊扇按安全用电原则接入家庭电路，要求当调速开关滑片顺时针转动时，可以减慢吊扇转速。
18. (1)如图1所示，所用刻度尺的分度值是______ mm，物体的长度______ cm。
(2)液体温度计是利用液体的______ 原理制成的，在如图2所示的自制装置中，其中______ (选填“甲”或“乙”)为自制温度计，为了提高自制温度计的精确度，可以换用内径更______ (选填“粗”或“细”)的玻璃管。图2丙是实验室所用温度计的一部分，读数为______ 。
19. 在“探究滑动摩擦力大小与哪些因素有关”的实验中，小明猜想滑动摩擦力可能与压力的大小和接触面的粗糙程度有关。于是设计了如图所示实验(F1
(1)如图甲所示，测力计的示数为______ N。
(2)要测出木块与长木板之间滑动摩擦力的大小，可用弹簧测力计拉着木块沿水平长木板做______ 滑动，依据______ ，摩擦力大小等于拉力大小。
(3)比较图乙和图丙，可得到结论，在保持______ 一定时，______ ，滑动摩擦力越大。
(4)图丙随木块匀速直线运动过程中砝码受到的摩擦力______ (选填“为零”“方向向左”或“方向向右”)。
20. 小明用伏安法测量小灯泡的电阻，电源电压恒为3V，待测小灯泡的额定电压为2.5V。
(1)该实验的原理是______ 。
(2)闭合开关S前，滑动变阻器滑片P应置于______ 端(选填“A”或“B”)。
(3)小明按如图甲所示实验电路图连接电路，刚一“试触”，就发现电流表的指针迅速摆动到最大刻度，其原因可能是：
①______ 。
②______ 。
(4)小明重新按如图甲所示的实验电路图正确连接电路，某次实验中电压表示数如图乙所示，电流表示数如图丙所示，则小灯泡电阻为______ Ω。要想测得小灯泡正常发光时的电阻，则应将滑动变阻器滑片向______ (选填“A”或“B”)移。使电压表的示数为______ V。
21. 如图所示是新能源纯电动汽车，质量为1.5t，该汽车在长为1.2×104m的平直公路上匀速行驶了10min，测得汽车匀速行驶的阻力500N。求：
(1)电动汽车匀速行驶时的速度；
(2)电动汽车牵引力做的功；
(3)电动汽车牵引力做功的功率。
22. 如图甲，某天晚上睡觉前，小明用有预约功能的电饭煲为家人准备早餐粥。小明将食材放入电饭煲内，接通220V家庭电路，经过了待机、加热、保温三个过程，早餐前断开电源，电饭煲消耗的电功率随时间变化的图像如图乙所示，已知电饭煲加热和保温部分基本电路原理如图丙所示，S是接通家庭电路的开关，S1是自动开关，R1和R2为阻值不变的电热丝，求：
(1)电饭煲待机过程消耗的电能。
(2)电热丝R2的阻值。
(3)当闭合开关S、S1时，通过R1的电流。
23. 如图甲所示的芯片是电子设备的心脏和大脑，为了实现我国芯片的自主可控，无数科技工作者正在加倍努力。光刻机是制造芯片的核心装备。某种光刻机的原理如图乙所示，先在硅片表面涂一层光刻胶，再用紫外线光束透过事先设计好集成电路图的镂空掩膜，被光线照射到的光刻胶会发生反应，调整镂空掩膜和缩图透镜之间的距离，硅片上就会出现缩小的电路图案，从而实现纳米级集成电路的“雕刻”。
(1)光束中的紫外线属于______ (选填“可见光”或“不可见光”)，与频率较小的红外线相比，紫外线的波长比红外线______ 。
(2)缩图透镜是______ (选填“凹”或“凸”)透镜。若其焦距为f，要使硅片上能出现清晰的电路图案，镂空掩膜到缩图透镜的距离u应该满足______ 。
(3)2018年11月29日，国家重大科研装备研制项目“超分辨光刻装备研制”通过验收，该光刻机，结合多重曝光技术后，可用于制造10 ______ (填长度单位)级的芯片。
(4)要制造出含有更多元件的集成电路，则应将镂空掩膜版______ 缩图透镜，同时将硅片______ 缩图透镜(以上两空均选填“靠近”或“远离”)。
24. 高空抛物罪作为我国刑法的一种，已于2021年3月1日起施行。物体从高空落到地面的破坏程度与什么因素有关呢？某创新小组的同学们根据生活中经验猜想高空坠物的破坏程度可能与物体的质量、下落的高度有关。他们利用细沙、质量不同的小球、刻度尺进行模拟实验，实验数据记录如下表：
实验序号
质量m/g
下落高h/cm
沙坑的深度d/mm
1
20
50
2.6
2
20
60
3.5
3
20
70
5.0
4
60
70
14.6
5
85
70
15.9
(1)请你列举一个能支持高空坠物的破坏程度可能与物体的质量有关的猜想的生活经验______ 。
(2)本实验中，小球从高处落到地面的破坏程度可以通过______ 反映出来。这种实验研究叫______ 法。
(3)请任选三组实验数据______ (填实验序号)，得出对应的实验结论______ (写出一种可)
(4)结合上述实验及所学物理知识，创新小组的同学认为高空抛物的破坏程度是与物体的______ (填能量的形式名称)大小有关的。
25. 小明发现每次爸爸倒车时，如图甲，当汽车距离障碍物的距离达到一定距离时，就会发出“嘀嘀”警报声，图乙为汽车倒车雷达中的距离报警器简化电路图。电源电压为12V，R0为40Ω的定值电阻，Rs为距离传感器的核心部件，其阻值随传感器到障碍物距离变化关系如图丙所示。当传感器到障碍物距离为1m时，报警器开始报警。
(1)倒车雷达工作时，声波传感器是利用______ (选填“超声波”或“次声波”)来工作，这利用了声波可以传递______ (选填“信息”或“能量”)。
(2)传感器到障碍物距离越近，Rs的阻值越______ 。当电路中的电流达到______ A时，报警器开始报警。
(3)保持起始报警电流不变，若要使电路能在传感器到障碍物距离为1.5m时报警器开始报警。请写中具体可行的两种不同的方法：①更换定值电阻，使其阻值为______ Ω，②______ 。
答案和解析
1.【答案】D
【解析】解：原子核处于原子的中心，就像太阳系中的太阳；而绕核做圆周运动的电子就像太阳系当中绕太阳运动的行星。
故选：D。
根据α粒子散射实验，卢瑟福在1911年提出了原子的核式结构模型；他认为：原子的全部正电荷和几乎全部质量都集中在原子核上，带负电的电子在原子核外绕核做圆周运动。
本题考查了原子的核式结构模型，原子的核式结构结合本题的太阳系图形来记忆比较形象。
2.【答案】B
【解析】解：A、摄影是利用凸透镜成倒立、缩小、实像，透镜是利用光的折射原理，故A错误；
B、手影是影子，是由光的直线传播形成的，故B正确；
B、倒影是平面镜成像，平静的水面相当于平面镜，其原理是光的反射，故C错误；
C、投影是利用凸透镜成倒立、放大、实像，是利用光的折射原理，故D错误；
故选：B。
各种影的形成都与光的传播有关，本题要把手影、摄影、投影、倒影道理弄清，知道其光学原理。利用光的直线传播、光的反射、光的折射解释这几种“影”形成的原因。
影子、日月食、小孔成像都是光的直线传播原理；倒影、照镜子、潜望镜都是光的反射原理；透镜、玻璃、看水下的物体都是光的折射原理。
3.【答案】D
【解析】解：密度是物质的特性之一，不同物质密度一般不同，可根据密度公式测出体积及质量求出密度鉴别物质，所以鉴别这个摆件是否是纯铜的方法可行的是测量摆件的密度。故D正确，ABC错误。
故选：D。
密度是物质的特性之一，不同物质密度一般不同，可根据密度公式测出体积及质量求出密度鉴别物质。
此题主要考查了学生知道密度是物质本身的一种特性，并且利用密度可以鉴别物质。
4.【答案】C
【解析】解：喷枪喷出的涂料小液滴相互排斥而散开，所以带同种电荷；
涂料小液滴被喷涂的物件吸引，物件有两种可能：①与涂料小液滴带异种电荷，因异种电荷相互吸引；②不带电，带电的小液滴吸附在不带电的物件表面；
综上分析，C正确，ABD错误。
故选：C。
(1)电荷间的作用规律：同种电荷相互排斥，异种电荷相互吸引。
(2)带电体能够吸引轻小物体。
本题要求同学们知道静电喷漆的工作原理，了解物理学在实际生活中的运用。
5.【答案】A
【解析】解：A.把糖加热到流体状态，用它画成各种小动物图案，糖由固态变成液态是熔化，再慢慢晾干变硬，糖由液态变成固态，故A正确；
B.糖熔化时吸收热量，内能增加；糖凝固时放出热量，内能减少，故B错误；
C.糖熔化时吸收热量温度升高；糖凝固时放出热量温度降低，故C错误；
D.一切物体都具有内能，凝固的糖具有内能，故D错误。
故选：A。
(1)(3)物质从固态变成液态是熔化，熔化吸收热量；物质从液态变成固态是凝固，凝固放出热量。
(2)物体吸收热量内能增加，物体放出热量内能减少。
(4)一切物体都具有内能。
本题制作糖画考查了晶体和非晶体、熔化和凝固、内能的变化等，体现了民间艺术中包含很多的物理知识，一定要留心观察生活。
6.【答案】C
【解析】解：A.物体间力的作用是相互的，物体间的相互作用力大小相等，脚踢球时，球对脚的力与脚对球的力是一对相互作用力，大小相等，故A错误；
B.球离开脚后能继续向前运动是因为足球具有惯性，惯性不是力，不能说受到惯性力的作用，故B错误；
CD.静止在水平草坪的足球受到的重力和草坪的支持力大小相等、方向相反、作用在同一直线上、作用在同一物体上，是一对平衡力，不是一对相互作用力，故C正确、D错误。
故选：C。
(1)物体间力的作用是相互的；
(2)物体保持原来运动状态不变的性质叫惯性，一切物体都有惯性；
(3)一对平衡力必须同时符合四个条件，即大小相等、方向相反、作用在同一直线上、作用在同一物体上，缺一不可；
(4)相互作用的条件：发生在两个物体之间，作用在两个不同的物体上，大小相等、方向相反、作用在同一直线上。
本题考查了力的作用的相互性、平衡力和相互作用的力、惯性，属于力学基础知识的考查，比较简单。
7.【答案】B
【解析】解：
A、由电路图可知，R0与滑动变阻器首尾依次相连，所以它们的连接方式是串联，故A错误；
BC、由电路图可知，压力增大时，滑片下移，滑动变阻器接入电路中的电阻变小，电路的总电阻变小，由I=UR可知，电路中电流表的示数增大，根据P=UI知电路功率变大，故B正确，C错误；
D、由电路图可知，电路中电阻R0的作用是保护电路，防止因压力过大而使滑动变阻器接入电路的阻值为零时电路发生短路，所以电阻R0不可去掉，故D错误。
故选：B。
(1)把电路元件逐个依次连接的连接方式是串联，把各电路元件并列连接起来的连接方式是并联；
(2)根据压力的变化分析滑片移动的方向，从而得出变阻器接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化，根据P=UI判断出电路总功率的变化；
(3)如果没有电阻R0的话，滑片P在向下的压力F的作用下向下移动时接入电路中的电阻变小，此时电路中的电流越来越大，可能会烧坏电流表。
本题考查了串并联电路的判断和定值电阻的作用、欧姆定律的应用以及电功率公式的应用等，明白压力表的工作原理是关键。
8.【答案】可再生 二次 带电
【解析】解：太阳能取之不尽、用之不竭，可以在自然界里源源不断地得到，是可再生能源；
电能不能从自然界直接获取，必须通过一次能源的消耗才能得到，因此电能是二次能源；
汽车在干燥的天气里高速行驶一段时间后，由于汽车车身与空气摩擦导致车身带电，而带电体具有吸引轻小物体的性质，因此车身上会有很多灰尘。
故答案为：可再生；二次；带电。
(1)能从自然界源源不断得到或可重复利用的能源是可再生能源，不能从自然界源源不断得到或不能重复利用的能源是不可再生能源；
(2)可以从自然界直接获取的能源叫一次能源；不能从自然界直接获取，必须通过一次能源的消耗才能得到的能源叫二次能源；
(3)带电体具有吸引轻小物体的性质。
本题考查了能源的分类、摩擦起电，属于基础知识的考查，难度不大。
9.【答案】热传递 6.72×105 不变
【解析】解：(1)用天然气灶烧水的过程中，水从火焰中吸收热量，温度升高，是通过热传递的方式增加水的内能；
(2)水吸收的热量：
Q吸=cmΔt=4.2×103J/(kg⋅℃)×2kg×(100℃-20℃)=6.72×105J，
即此过程水的内能增加了6.72×105J；
(3)因为热值是燃料的一种性质，活动结束，燃烧一部分后，剩余天然气的种类没变，故其热值不变。
故答案为：热传递；6.72×105；不变。
(1)改变物体内能的方式有两种：做功和热传递；
(2)水的内能增加量即水吸收的热量，知道水的质量、水的比热容、水的初温和末温，利用吸热公式Q吸=cmΔt求水吸收的热量；
(3)1kg某种燃料完全燃烧放出的热量，叫这种燃料的热值，热值是燃料的一种特性，只与燃料的种类有关，而与质量、燃烧程度无关。
本题主要考查了改变物体内能的方式、热值的特性和学生对吸热公式Q吸=cmΔt的掌握和运用，因条件已给出，难度不大。
10.【答案】增大 减小 内侧
【解析】解：当列车驶进站台时，会带动人和车之间的空气流动速度增大，压强减小，人外侧空气流速小压强大，而内侧流速大压强小，会产生一个向内侧的压强差，人受到的合力方向朝轨道内侧，将人推向列车，易出现危险。
故答案为：增大；减小；内侧。
流体压强与流速的关系：流速大的地方压强小，流速小的地方压强大。
本题考查流体压强和流速的关系解释生活中的现象，同时考查了学生用物理知识解决实际问题的能力。
11.【答案】磁场 电 电动机
【解析】解：灯泡中通以交流电，用一蹄形磁铁去靠近灯泡的玻璃泡，发现小灯泡的灯丝晃动了，说明了磁场对通电导体有力的作用；
此过程中消耗电能，产生机械能，将电能转化为机械能，电动机的原理是磁场对通电导体有力的作用，所以电动机是根据此原理制成的。
故答案为：磁场；电；电动机。
通电导体在磁场中会受到力的作用；电动机的原理：通电导体在磁场中受到的力的作用；发电机的原理：电磁感应现象。
本题考查了电动机的原理、影响通电导体在磁场里受力方向的因素，难度不大。
12.【答案】用电器 并联 化学
【解析】解：(1)在给电动自行车充电的过程中，电动自行车消耗电能，相当于电路中的用电器；
(2)同一充电桩的各插座之间互不影响，是并联的；
(3)给电动车充电时，将电能转化为化学能。
故答案为：用电器；并联；化学。
(1)根据电路中各元件的作用，用电器是消耗电能的；
(2)并联电路中各元件互不影响；
(3)给电动车充电时，将电能转化为化学能。
本题考查了电路元件的作用、串并联电路的判断、能量转化，综合性强，难度不大。
13.【答案】变大 1.03×108 不变
【解析】解：“海斗一号”在下潜的过程中，深度不断增大，根据p=ρgh可知，它受到海水的压强变大；
在10000米深处，海水对潜水器的压强大小为：p=ρgh=1.03×103kg/m3×10N/kg×10000m=1.03×108Pa；
在上浮的过程中未露出水面前，排开海水的体积不变，根据F浮=ρ液gV排可知，在海水密度不变的情况下，它受到浮力不变。
故答案为：变大；1.03×108；不变。
(1)“海斗一号”在下潜的过程中，深度增大，根据p=ρgh可知它受到海水的压强变化情况。
(2)在10000米深处，根据p=ρgh可知水对潜水器的压强大小；
(3)在上浮的过程中未漏出水面前，排开海水的体积不变，根据F浮=ρ液gV排可知它受到浮力的变化情况。
本题考查阿基米德原理、液体压强的特点，是一道基础题。
14.【答案】a51.2
【解析】解：定值电阻的阻值不变，由欧姆定律可知，通过定值电阻的电流和其两端的电压成正比，I-U图象是正比例函数图象，因此图中b是定值电阻的I-U图象，则a是灯泡的I-U图象；
将它们串联在电路中，通过它们的电流是0.4A，由图甲可知，定值电阻两端电压UR=4V，小灯泡两端电压UL=1V，则此电路电源电压：
U=UR+UL=4V+1V=5V，
将它们按图乙所示接入另一电路中，闭合开关S、S1，则灯泡L和定值电阻并联，定值电阻R的阻值：R=URIR=4V0.4A=10Ω，
通过电阻R的电流为I'=0.2A，则定值电阻R两端电压UR'=I'R=0.2A×10Ω=2V，
并联电路中各支路电压都相等，则此时小灯泡两端电压UL'=UR'=2V，由图甲可知，此时通过小灯泡的电流IL=0.6A，
小灯泡此时的实际功率P=UL'IL=2V×0.6A=1.2W。
故答案为：a；5；1.2。
(1)定值电阻的阻值不变，由欧姆定律可知，通过定值电阻的电流和其两端的电压成正比，据此分析；
(2)将它们串联在电路中，通过它们的电流是0.4A，串联电路中电流处处相等，各个用电器两端的电压之和等于电源电压；
(3)将它们按图乙所示接入另一电路中，闭合开关S、S1，则灯泡L和定值电阻并联，由R=UI可求得定值电阻R的阻值，根据通过电阻R的电流为0.2A，
可求得定值电阻R两端电压，并联电路中各支路电压都相等，都等于电源电压，由P=UI可求得小灯泡此时的实际功率。
本题考查了对欧姆定律和电功率的应用，理解串联电路的电流、电压特点，并从图象中读取相关数据进行计算是解题的关键。
15.【答案】解：延长力F得到力的作用线，从支点O向力的作用线做垂线，垂线段的长度即为力臂L.如图所示：
【解析】力臂是从支点到力的作用线的距离。先确定支点O，再做出力的作用线，从支点O向F的作用线引垂线，垂线段的长度即为力臂。
此题考查了力臂的画法，掌握其概念，关键是确定支点、力，从支点到力的作用线的距离即为力臂。
16.【答案】解：过A'B'向平面镜作垂线，并延长至等长，得到点A和B，连接A、B就是物体AB，如图所示：
【解析】平面镜成像的特点：所成的像是虚像；像和物体形状、大小相同；像和物体各对应点的连线与平面镜垂直；像和物体各对应点到平面镜间距离相等。
对于平面镜相关作图，常用方法是：作出端点(或关键点)的对称点，且注意物体是实线，像是虚线。
17.【答案】解：调速开关滑片顺时针转动时，吊扇风速减慢，说明接入电路的电阻值变大，应将中间和右侧接线柱接入电路；吊扇在连接时要注意左零、右火、上接地，如图所示：
【解析】调速器开关相当于滑动变阻器，吊扇在连接时要注意左零、右火、上接地。
本题主要考查了对家庭电路组成及电路元件连接的掌握，知道元件的连接要求，是解答的关键。
18.【答案】0.12.45热胀冷缩 甲 细 68℃
【解析】解：(1)图示刻度尺1cm又分为10个小刻度，故分度值为1mm；物体左侧与1.00cm对齐，右侧与3.45cm对齐，所以物体的长度为3.45cm-1.00cm=2.45cm；
(2)我们常用的温度计是液体温度计，液体受热以后，体积膨胀，液柱会沿着细玻璃管上升；液体遇冷以后，体积缩小，液柱会沿着细玻璃管下降，液柱的高低变化与温度有关，我们就是以此来测量温度的，所以液体温度计就是根据液体热胀冷缩的原理制成的；甲为自制温度计；
玻璃泡中的液体升高相同的温度，体积膨胀相同，如果管内径越细，上升的高度越多，越容易观察，即越灵敏；
图丙中温度计60∼70之间有10个刻度，则可知温度计的分度值为1℃，且温度越往下越小，是零上，为68℃。
故答案为：(1)0.1；2.45；(2)热胀冷缩；甲；细；68℃。
(1)刻度尺的最小刻度值为相邻的刻度线表示的长度；起始端没从0开始，把5.00cm处当作“0”刻度，读出末端刻度值，减去5.00cm即为物体长度，注意刻度尺要估读到分度值的下一位；
(2)液体温度计的原理是液体的热胀冷缩；甲为自制温度计，乙为自制气压计；
玻璃泡中的液体遇热膨胀时，会在玻璃管中上升，升高相同的温度，体积膨胀相同，如果管内径越细，上升的高度越多，越灵敏；
温度计读数时，要先看分度值再读数，还要注意是零上还是零下。
本题考查了用刻度尺测量长度、液体和气体温度计的工作原理和温度计的读数，难度不大。
19.【答案】4.2匀速直线 二力平衡 压力 接触面越粗糙 为零
【解析】解：(1)如图甲所示，测力计的分度值为0.2N，示数为4.2N。
(2)要测出木块与长木板之间滑动摩擦力的大小，可用弹簧测力计拉着木块沿水平长木板做匀速直线运动，木块在水平方向上受到平衡力的作用，根据二力平衡的条件，弹簧测力计的示数等于摩擦力的大小。
(3)比较图乙和图丙，压力相同，丙中接触面粗糙程度大，可得到结论，在保持压力一定时，接触面越粗糙，滑动摩擦力越大。
(4)图丙随木块匀速直线运动过程中，砝码相对木块没有相对运动的趋势，故砝码受到的摩擦力为零。故答案为：(1)4.2；(2)匀速直线；二力平衡；(3)压力；接触面越粗糙；(4)为零。
(1)根据测力计分度值读数；
(2)二力平衡的条件分析；
(3)影响滑动摩擦力大小因素有两个：压力大小和接触面的粗糙程度，研究与其中一个因素的关系时，要控制另外一个因素不变，据此分析回答；
(4)滑动摩擦力产生的条件：两接触面粗糙，且相互挤压，有相对运动的趋势或相对运动。
本题探究滑动摩擦力的大小与哪些因素有关，考查实验原理及控制变量法的运用和摩擦力产生的原因，体现了对过程和方法的考查。
20.【答案】R=UI B 滑动变阻器接入电路的是两个上端接线柱 闭合开关S前，滑动变阻器滑片P没有置于阻值最大处 8A2.5
【解析】解：(1)用伏安法测量小灯泡的电阻实验中，用电压表测灯泡两端的电压，用电流表测通过灯泡的电流，根据R=UI求出小灯泡的电阻，故该实验的原理是R=UI；
(2)为了保护电路，闭合开关S前，滑动变阻器滑片P应置于阻值最大处，即B端；
(3)小明按如图甲所示实验电路图连接电路，刚一“试触”，就发现电流表的指针迅速摆动到最大刻度，说明电路中的电流较大，根据影响电流的因素，可能是①滑动变阻器接入电路的是两个上端接线柱，②闭合开关S前，滑动变阻器滑片P没有置于阻值最大处；
(4)小明重新按如图甲所示的实验电路图正确连接电路，某次实验中电压表示数如图乙所示，电流表示数如图丙所示，电压表选用小量程，分度值0.1V，其示数为2.4V，电流表选用小量程，分度值0.02A，其示数为0.3A，则小灯泡电阻为：
R=UI=2.4V0.3A=8Ω；
由于此时灯泡两端电压小于灯泡额定电压2.5V，要想测得小灯泡正常发光时的电阻，应增大灯泡两端电压，根据串联电路电压规律，应减小滑动变阻器两端电压，根据分压原理，应减小滑动变阻器接入电路的阻值，故应将滑动变阻器滑片向A移，使电压表的示数为2.5V。
故答案为：(1)R=UI；(2)B；(3)①滑动变阻器接入电路的是两个上端接线柱；②闭合开关S前，滑动变阻器滑片P没有置于阻值最大处；(4)8；A；2.5。
(1)该实验的原理是R=UI；
(2)为了保护电路，闭合开关S前，滑动变阻器滑片P应置于阻值最大处；
(3)刚一“试触”，就发现电流表的指针迅速摆动到最大刻度，说明滑动电路中的电流太大，可能是滑动变阻器的电阻太小造成的；
(4)根据两表选用量程确定分度值读数，利用R=UI求出小灯泡电阻；比较电压表示数与灯泡额定电压大小，根据串联电路电压规律和分压原理确定滑动变阻器滑片移动方向；灯泡两端电压为额定电压时正常发光。
本题用伏安法测量小灯泡的电阻实验，考查了实验原理、注意事项、故障分析、电阻的计算和实验操作等知识。
21.【答案】解：(1)电动汽车匀速行驶时的速度：v=st=1.2×104m10×60s=20m/s；
(2)因为电动汽车做匀速直线运动，所以，由二力平衡条件可知，电动汽车的牵引力：F=f=500N，
电动汽车牵引力做的功：W=Fs=500N×1.2×104m=6×106J；
(3)电动汽车牵引力做功的功率：P=W t=6×106J10×60s=1×104W。
答：(1)电动汽车匀速行驶时的速度为20m/s；
(2)电动汽车牵引力做的功为6×106J；
(3)电动汽车牵引力做功的功率为1×104W。
【解析】(1)根据v=st求出电动汽车匀速行驶时的速度；
(2)根据二力平衡条件求出电动汽车的牵引力，利用W=Fs求电动汽车牵引力做的功；
(3)利用P=Wt求电动汽车牵引力做功的功率。
本题考查二力平衡条件、速度公式、功和功率公式的应用，难度不大。
22.【答案】解：(1)由图甲可知，电饭煲的待机功率P加=10W，待机过程所用的时间t待=5h=18000s，
由P=Wt可知，电饭煲待机过程消耗的电能：W待=P待t待=10W×18000s=1.8×105J；
(2)由图乙可知，当开关S、S1闭合时，R1、R2并联，开关S闭合、S1断开时，只有R2工作，
根据并联电路的电阻特点可知，并联电路的总电阻小于任一分电阻，
所以，当开关S、S1闭合时，R1、R2并联，电路中的总电阻最小，根据P=U2R可知，此时电路中的电功率最大，电饭煲处于加热状态；
当开关S闭合、S1断开时，只有R2工作，电路中的总电阻最大，电功率最小，电饭煲处于保温状态；
由图甲可知，电饭煲的保温功率P保=44W，
由P=U2R可知，R2的阻值：R2=U2P保=(220V)244W=1100Ω；
(3)由图乙可知，当开关S、S1闭合时，R1、R2并联，
R1的电功率：P1=P加-P保=880W-44W=836W，
由P=UI可知，通过R1的电流：I1=P1U=836W220V=3.8A。
答：(1)电饭煲待机过程消耗的电能为1.8×105J；
(2)电热丝R2的阻值为1100Ω；
(3)当闭合开关S、S1时，通过R1的电流为3.8A。
【解析】(1)由图甲可知电饭煲的待机功率和待机时间，利用W=Pt求出电饭煲待机过程消耗的电能；
(2)由图乙可知，当开关S、S1闭合时，R1、R2并联，当开关S闭合、S1断开时，只有R2工作；根据并联电路的电阻特点和P=U2R可知加热状态和保温状态时的电路连接；根据图甲可知电饭煲保温状态时的电功率，利用P=U2R求出R2的阻值；
(3)由图乙可知，当开关S、S1闭合时，R1、R2并联，因两种状态下R2都工作，且R2两端的电压不变、其阻值不变，则R2消耗的功率不变，又因为并联电路的总功率等于各电阻消耗功率之和，所以R1的电功率等于电饭煲加热功率减去保温功率；利用P=UI求出通过R1的电流。
本题考查并联电路的特点、电功率公式的灵活运用以及消耗电能的计算，能从图中获取相关信息是解题的关键。
23.【答案】不可见光 短 凸 u>2fnm远离 靠近
【解析】解：(1)根据所学知识可知，紫外线属于不可见光；
由c=λf可知，电磁波的波长与频率成反比，所以与频率较小的红外线相比，紫外线的波长比红外线短；
(2)根据凸透镜成像规律可知，缩图透镜是凸透镜，出现清晰缩小的电路图案时，则镂空掩膜和凸透镜间的距离u与f的关系需满足u>2f；
(3)现在科技条件下，芯片的制程在nm级别，所以该光刻机，结合多重曝光技术后，可用于制造10nm级的芯片；
(4)根据凸透镜成像的规律可知，要制造出含有更多元件的集成电路，则应将镂空掩膜版远离缩图透镜，同时将硅片靠近缩图透镜，使成像更小一些。
故答案为：(1)不可见光；短；(2)凸；u>2f；(3)nm；(4)远离；靠近。
(1)根据可见光与不可见光特点可知；根据c=λf分析；
(2)根据凸透镜成像规律分析；
(3)根据对芯片制程的了解和对长度单位的认识解答；
(4)凸透镜成实像时，物距增大，像距减小，像变小。
本题考查了凸透镜成像规律的应用、紫外线、长度的单位，属于基础题。
24.【答案】从桌子上滑落到地面的玻璃杯，越大质量越容易碎，越容易砸伤人 沙坑的深度 转换 3、4、5 下落高度相同，质量越大，坑的深度越深，因此破坏力与质量有关 重力势能
【解析】解：(1)支持该猜想的生活实例：从桌子上滑落到地面的玻璃杯，越大质量越容易碎，越容易砸伤人；
(2)高空坠物的破坏力用沙坑的深度来体现，破坏力越强，坑越深，这种方法叫做转化法；
(3)想要探究高空坠物破坏力与质量的变化，需要改变物体的质量，其他所有的条件均不改变，因此选择3、4、5，通过分析表格发现，下落高度相同，质量越大，坑的深度越深，因此破坏力与质量有关；
(4)通过表中的数据知，物体的高度越大、质量越大，高空坠物的破坏力越大，还可以提出的另一个猜想为：高空坠物的破坏力可能与物体的重力势能大小有关。
故答案为：(1)从桌子上滑落到地面的玻璃杯，越大质量越容易碎，越容易砸伤人；(2)沙坑的深度；转换法；(3)3、4、5；下落高度相同，质量越大，坑的深度越深，因此破坏力与质量有关；(4)重力势能。
(1)根据生活经验举实例；
(2)对一些不易测量的物理量，通过另一种容易直接测量的物理量来分析，叫做转换法；
(3)控制变量法的关键为，探究某一单一因素对实验结果的影响，要控制其他所有的其他条件均相同；
(4)影响重力势能的因素：高度和质量。
该题目主要考查对控制变量法的应用，探究问题时要注意控制单一变量，考核方式灵活，难度中上。
25.【答案】超声波 信息 小 0.220更换为电压为16V的电源
【解析】解：(1)汽车的倒车雷达是利用超声波来工作的；这是利用声波可以传递信息；
(2)由图乙可知，定值电阻和传感器串联，电流表测量电路中的电流，从图丙可知：传感器到障碍物距离越近，Rs的阻值越小；
由图丙知当传感器到障碍物距离为1m时，报警器开始报警，此时Rs的阻值为20Ω，
电路中报警电流为：
I=UR0+Rs=12V40Ω+20Ω=0.2A；
(3)①保持起始报警电流不变，若要使电路能在传感器到障碍物距离为1.5m时报警器开始报警，即Rs的阻值为40Ω，
此时电路中的总电阻：
R=UI=12V0.2A=60Ω，
R0的阻值：R0'=R-Rs=60Ω-40Ω=20Ω，即更换为20Ω的定值电阻；
②若更换电源电压，则电源电压为：
U'=I(R0+Rs)=0.2A×(40Ω+40Ω)=16V。
故答案为：(1)超声波；信息；
(2)小；0.2；
(3)①20；②更换为电压为16V的电源。
(1)汽车的倒车雷达发出的声波是超声波；声波可以传递信息；
(2)由图乙可知，定值电阻和传感器串联，电流表测量电路中的电流，由图丙可知Rs的阻值与传感器到障碍物距离的关系；
当传感器到障碍物距离为1m时，报警器开始报警，由图丙知此时的Rs的阻值，由欧姆定律和串联电路电阻的规律算出电路中的电流；
(3)①保持起始报警电流不变，若要使电路能在传感器到障碍物距离为1.5m时报警器开始报警，即Rs的阻值为40Ω，
由R=UI算出此时电路中的总电阻，由串联电路算出R0的阻值，即更换的定值电阻的阻值；
②若更换电源电压，根据U'=I(R0+Rs)算出更换的电源电压。
本题考查欧姆定律的应用，重点是掌握串联电路特点和欧姆定律，有一定难度。
相关试卷
2023年广东省清远市英德市中考物理二模试卷： 这是一份2023年广东省清远市英德市中考物理二模试卷，共24页。
2023年广东省清远市阳山县中考物理一模试卷(含答案)： 这是一份2023年广东省清远市阳山县中考物理一模试卷(含答案)，共21页。试卷主要包含了作图题，实验题，计算题，综合能力题等内容，欢迎下载使用。
2023年广东省清远市英德市中考物理一模试卷： 这是一份2023年广东省清远市英德市中考物理一模试卷，共21页。
