人教版中考物理总复习第五单元电路欧姆定律电功率第17课时欧姆定律习题含答案

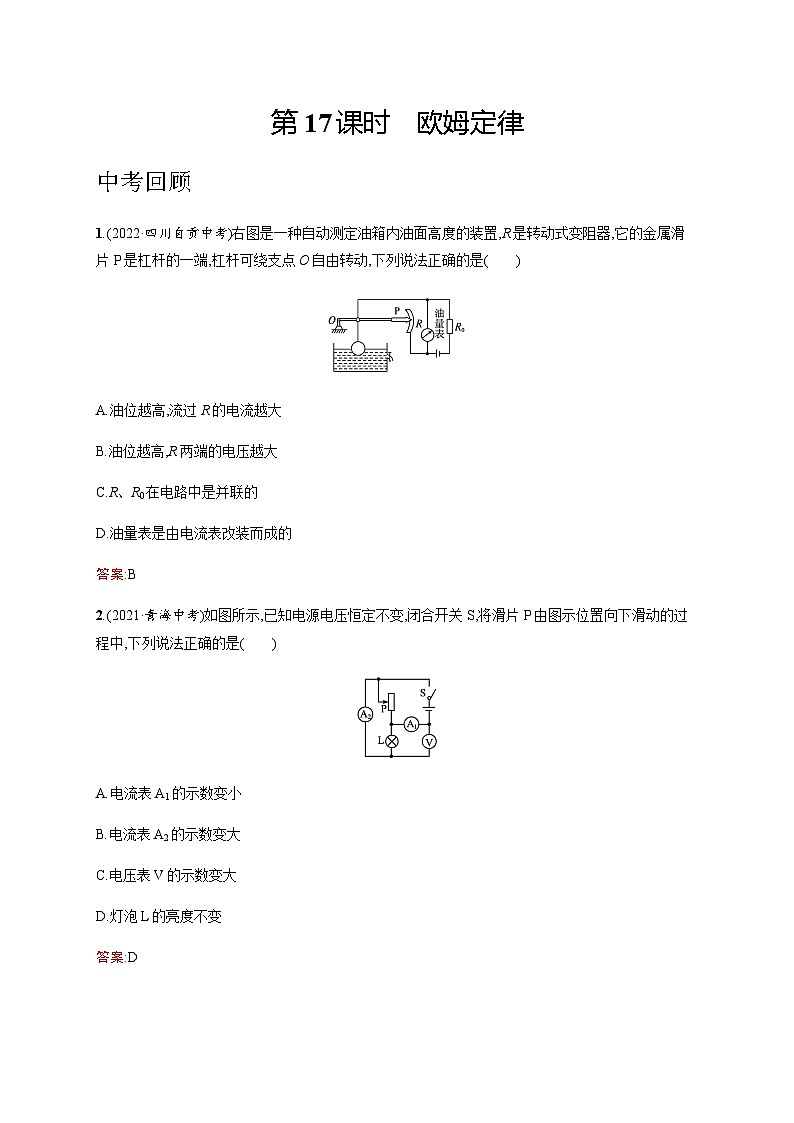

第17课时　欧姆定律

中考回顾

1.(2022·四川自贡中考)右图是一种自动测定油箱内油面高度的装置,R是转动式变阻器,它的金属滑片P是杠杆的一端,杠杆可绕支点O自由转动,下列说法正确的是(　　)

A.油位越高,流过R的电流越大

B.油位越高,R两端的电压越大

C.R、R0在电路中是并联的

D.油量表是由电流表改装而成的

答案:B

2.(2021·青海中考)如图所示,已知电源电压恒定不变,闭合开关S,将滑片P由图示位置向下滑动的过程中,下列说法正确的是(　　)

A.电流表A1的示数变小

B.电流表A2的示数变大

C.电压表V的示数变大

D.灯泡L的亮度不变

答案:D

3.(2021·四川攀枝花中考)如图甲所示的电路,电源电压为9 V,小灯泡L的额定电压为4 V,图乙是小灯泡L的电流I随其电压U变化的图像。当S闭合,将滑片P移到滑动变阻器R的中点时,小灯泡L恰好正常发光,则滑动变阻器R的最大阻值为　　　Ω。移动滑片P,当小灯泡L的功率为1 W时,滑动变阻器R接入的阻值为　　　　Ω。

答案:20　16.25

4.(2022·云南中考)小明用“伏安法”测量未知电阻R的阻值。

甲

乙

(1)根据图甲所示的电路图,用笔画线代替导线,将图乙所示的实物图补充完整。要求滑动变阻器滑片向右滑动时它的电阻增大、电压表选择合适的量程。

(2)闭合开关前要将滑动变阻器的滑片调到　　　　(选填“A”或“B”)端。

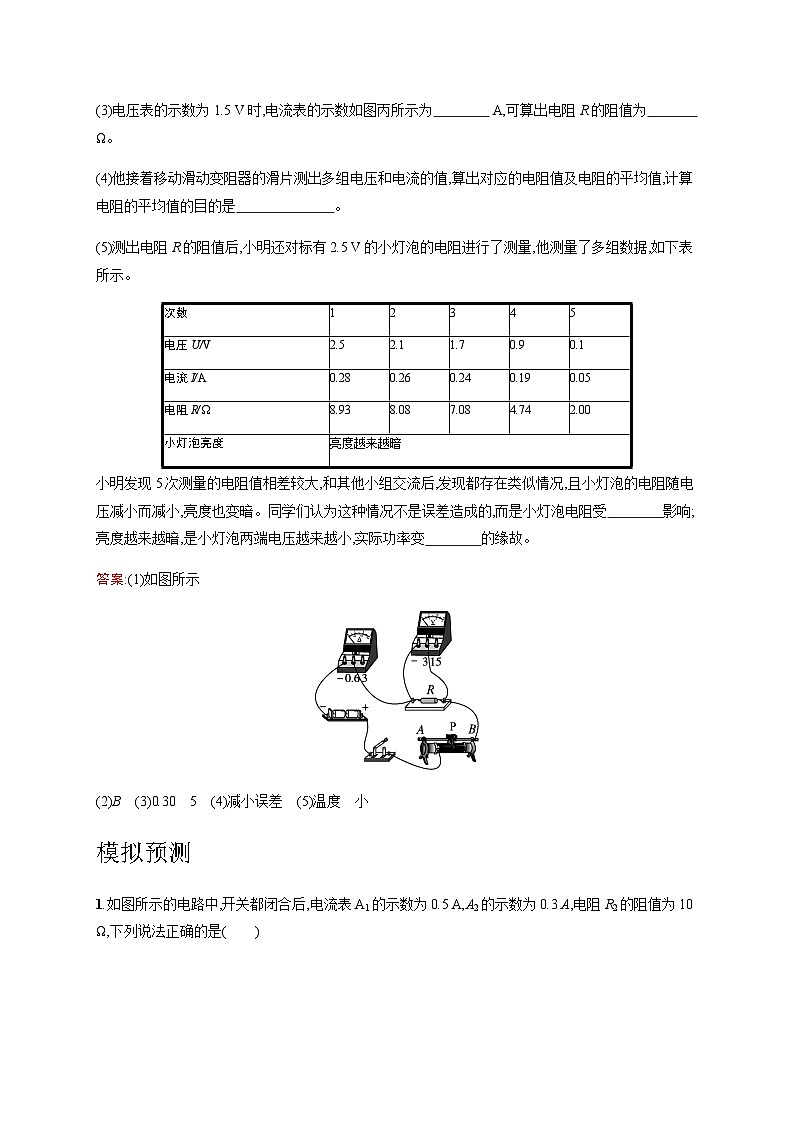

(3)电压表的示数为1.5 V时,电流表的示数如图丙所示为　　　　 A,可算出电阻R的阻值为　　　　 Ω。

(4)他接着移动滑动变阻器的滑片测出多组电压和电流的值,算出对应的电阻值及电阻的平均值,计算电阻的平均值的目的是　　　　　　　。

(5)测出电阻R的阻值后,小明还对标有2.5 V的小灯泡的电阻进行了测量,他测量了多组数据,如下表所示。

小明发现5次测量的电阻值相差较大,和其他小组交流后,发现都存在类似情况,且小灯泡的电阻随电压减小而减小,亮度也变暗。同学们认为这种情况不是误差造成的,而是小灯泡电阻受　　　　影响;亮度越来越暗,是小灯泡两端电压越来越小,实际功率变　　　　的缘故。

答案:(1)如图所示

(2)B　(3)0.30　5　(4)减小误差　(5)温度　小

模拟预测

1.如图所示的电路中,开关都闭合后,电流表A1的示数为0.5 A,A2的示数为0.3 A,电阻R2的阻值为10 Ω,下列说法正确的是(　　)

A.通过电阻R1的电流为0.5 A

B.电源电压为5 V

C.电阻R1的阻值为15 Ω

D.若断开开关S2,电流表A1示数变大

答案:C

2.如图所示,电路中R1的阻值为6 Ω。闭合开关S,电流表A1的示数为1.2 A,电流表A2的示数为0.3 A,则R2的阻值是(　　)

A.18 Ω　　　B.24 Ω　　　C.6 Ω　　　D.3 Ω

答案:A

解析:从题中电路图可知,电路为并联电路,电流表A1测干路中的电流,电流表A2测R2支路的电流。根据并联电路电流规律可知,通过R1的电流为0.9 A。根据欧姆定律可得电阻R1两端的电压为U=I1R1=0.9 A×6 Ω=5.4 V。在并联电路中各支路两端的电压相等,所以电阻R2的阻值为R2==18 Ω,因此选项A正确。

3.如图所示,电源电压保持不变,闭合开关后,两灯都能正常工作,灯L1、L2的电阻之比为R1∶R2=1∶2,此时甲、乙两电表的示数之比为(　　)

A.2∶1 B.1∶2

C.3∶2 D.2∶3

答案:D

4.为了测定风速的大小,小明设计了四种装置,如图所示。图中探头、金属杆和滑动变阻器的滑片P相连,可上下移动。现要求:当风吹过探头时,滑动变阻器R2的滑片P向上移动,且风速增大时电压表的示数增大。以下四个图中符合要求的是(　　)

答案:D

解析:由题意可知,当风吹过探头时,滑动变阻器R2的滑片P向上移动,说明探头受到了向上的压强差,根据流速大的地方压强小可知,探头的形状是上凸下平,选项A、B错误;风速增大时,滑动变阻器R2的滑片P向上移动的距离增大,滑动变阻器R2连入电路中的电阻变小,根据欧姆定律,电路中的电流增大,定值电阻R1两端的电压增大,滑动变阻器两端的电压减小,故电压表测量定值电阻R1两端的电压,选项D正确,选项C错误。

5.如图所示,电源电压恒为6 V,R1是定值电阻,A、B是滑动变阻器R2的两端。闭合开关,当滑片在A端时,电流表的示数为0.6 A;当滑片移到B端时,电流表的示数为0.2 A。则R1和滑动变阻器R2的最大阻值分别是(　　)

A.10 Ω,15 Ω B.10 Ω,20 Ω

C.10 Ω,30 Ω D.30 Ω,10 Ω

答案:B

解析:由题干电路图知,当滑片在A端时滑动变阻器接入电路的阻值为0,只有R1接入电路,由欧姆定律得R1==10 Ω

由题干电路图知,当滑片移到B端时,两电阻串联,滑动变阻器连入的阻值为最大值,由欧姆定律得R总==30 Ω

由串联电路特点知滑动变阻器的最大阻值为R2=R总-R1=30 Ω-10 Ω=20 Ω

故选项B正确。

6.一导体两端电压为3 V时,通过的电流为0.3 A,则此导体的电阻为　　　　 Ω;当该导体两端的电压为0时,导体的电阻为　　　　 Ω。

答案:10　10

解析:根据欧姆定律可得R==10 Ω。由于导体电阻是导体本身的一种性质,与电压和电流无关,所以电压为0时,导体的电阻仍为10 Ω不变。

7.如图所示的电路,电源电压是3 V,闭合开关S后,两灯均发光,电压表的示数是1.4 V,此时灯L1两端的电压是　　　　　 V;一段时间后,两灯同时熄灭,电压表示数变大,导致这种电路故障的原因可能是　                                              。

答案:1.6　灯L2断路

解析:因为串联电路两端电压等于各部分电压之和,所以灯L1两端的电压U1=U-U2=3 V-1.4 V=1.6 V;两灯同时熄灭,说明电路出现断路现象,电压表示数变大,说明电压表与电源两极相连,因此电路故障为灯L2断路。

8.小明利用图甲所示的电路探究通过导体的电流与电阻的关系,根据实验的数据绘出了I- 图像,如图乙所示。分析图像可知,当导体的电阻为　　　　 Ω时,通过它的电流为0.2 A;当电流分别为0.25 A和0.5 A时,接入电路的导体的电阻之比为　　　　;实验过程中,小明控制导体两端的电压为　　　　 V。

答案:10　2∶1　2

解析:(1)根据实验的数据绘出了I- 图像,可知当电流为0.2 A时,对应的=0.1 Ω-1,则电阻R=10 Ω。

(2)因为电压一定时,导体中的电流与其电阻成反比,故当电流分别为I1=0.25 A和I2=0.5 A时,接入电路的导体的电阻之比R1∶R2=I2∶I1=0.5 A∶0.25 A=2∶1。

(3)根据I=0.2 A,R=10 Ω,由I=可得电源电压U=IR=0.2 A×10 Ω=2 V。

9.某物理科技小组设计了汽车有害尾气排放检测电路,如图甲所示,R为气敏电阻,其阻值随有害尾气浓度β变化的曲线如图乙所示,R0为定值电阻,电源电压恒定不变。当有害尾气浓度β增大时,气敏电阻R的阻值将　　　　,电压表的示数将　　　　。(以上两空均选填“变大”“变小”或“不变”)定值电阻R0的作用是　　　　　　　　。

答案:变小　变小　保护电路

解析:由题图甲可知,两电阻串联,电压表测气敏电阻R两端的电压。由题图乙可知,当有害尾气浓度变大时,气敏电阻的阻值将变小。根据在串联电路中电压的分配跟电阻成正比可知,气敏电阻R两端的电压变小,即电压表的示数变小。当气敏电阻的阻值变小时,电路的总电阻变小,根据I=可知,电路中的电流变大,当电路中电流过大时,会损坏电表或电路元件,串联一个定值电阻R0,可以避免电路中的电流过大,起到保护电路的作用。

10.图甲为探究电流与电阻的关系的实验电路图,电源电压恒为3 V,用电阻箱来选用不同的电阻,按下述步骤进行实验,回答下列问题。

(1)闭合开关S,将滑动变阻器的滑片P移到适当位置,调节电阻箱,当接入电路的电阻为4 Ω时,电流表示数如图乙所示,为　　　 A;电压表示数应为　　　　 V。

(2)将电阻箱调到一个阻值更大的电阻后,闭合开关,应将滑动变阻器的滑片向　　　　(选填“a”或“b”)端移动,使电压表的示数保持不变,同时记下对应的电流值。

(3)多次改变电阻箱的阻值,重复上述操作,得到了下表中所示的数据,通过观察表中的数据,分析得出:当电阻两端的电压一定时,接入电路的电阻越大,通过它的电流越　　　　。

(4)为了进一步确定电流与电阻的定量关系,老师提出将表中各组电阻值的倒数算出,请你在丙图中描点作出I-的图像。根据画出的图像可知:电压一定时,电流I跟电阻R成　　　　　比。

答案:(1)0.50　2

(2)b

(3)小

(4)如图所示　反

11.亮亮设计了一个用电压表的示数变化反映环境温度变化的电路,其电路原理图如图甲所示。其中,电源两端电压U=4 V(恒定不变)。V是电压表,量程为0~3 V,R0是定值电阻,R0=300 Ω,Rt是热敏电阻,其阻值随环境温度变化的关系如图乙所示。闭合开关S后,则:

(1)当环境温度为40 ℃时,热敏电阻Rt的阻值是多少?

(2)当环境温度为40 ℃时,电压表的示数是多少?

(3)电压表两端电压不能超过其最大测量值,则此电路所允许的最高环境温度是多少?

答案:(1)200 Ω

(2)2.4 V

(3)80 ℃

解析:(1)根据题图乙可读出环境温度为40 ℃时对应的Rt的阻值为200 Ω。(2)环境温度为40 ℃时,根据电阻的串联特点可知R总=R0+Rt=300 Ω+200 Ω=500 Ω,则I==0.008 A,由欧姆定律得R0两端的电压U0=IR0=0.008 A×300 Ω=2.4 V。(3)由题意可知电压表示数允许最大值为3 V,且此时电路能够测量的温度最高,此时电路中的电流为I'==0.01 A,因为串联电路两端的电压等于各部分电路两端的电压之和,所以U1'=U-U0'=4 V-3 V=1 V,由欧姆定律得此时热敏电阻的阻值Rt'==100 Ω,根据题图乙可查得热敏电阻的阻值为100 Ω时对应温度为80 ℃,即最高温度为80 ℃。
