人教版中考物理总复习第五单元电路欧姆定律电功率第15课时电流和电路习题含答案

这是一份人教版中考物理总复习第五单元电路欧姆定律电功率第15课时电流和电路习题含答案，共8页。试卷主要包含了3 A　0，如图所示的电流表的读数为，右图为某宾馆的房卡等内容，欢迎下载使用。

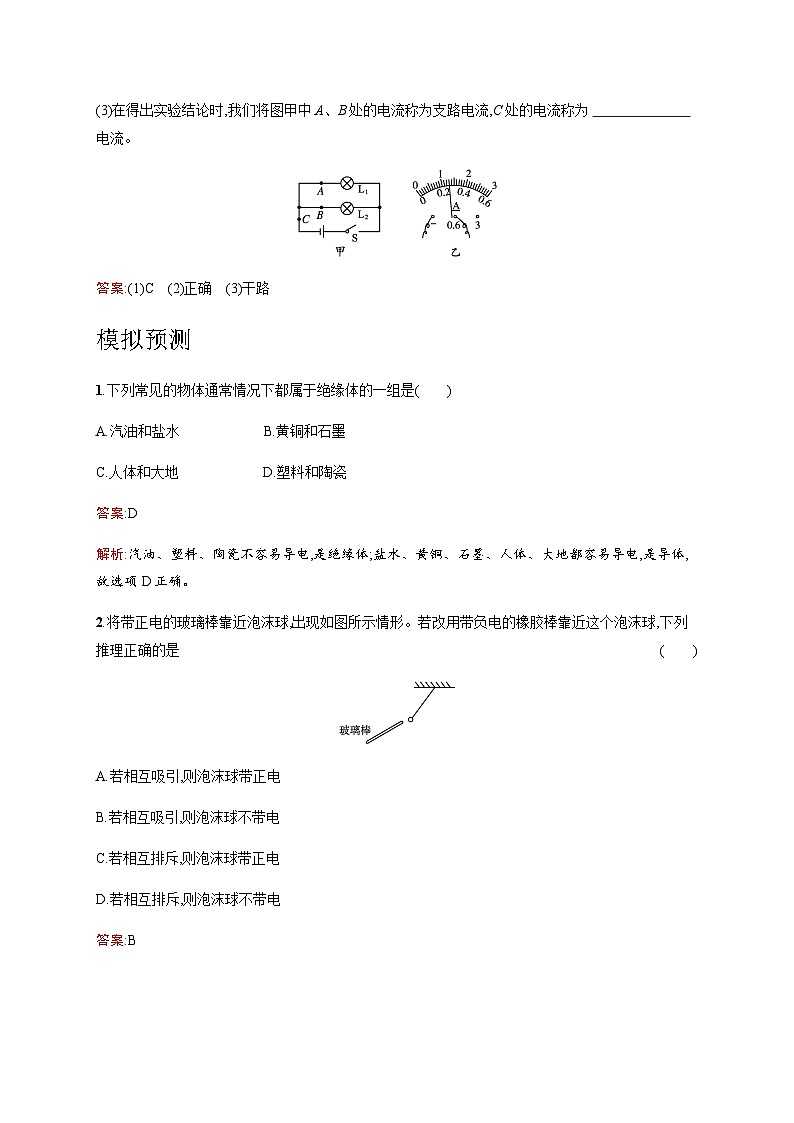

第五单元　电路　欧姆定律　电功率第15课时　电流和电路中考回顾1.(2022·天津中考)手电筒的结构如图所示,按下按键时,电路接通,小灯泡发光。下列手电筒的电路图正确的是 (　　)答案:B2.(2022·四川自贡中考)小谢在做实验时,先连成如图所示的电路,闭合开关S1并观察灯泡亮暗情况后,再闭合开关S2,小谢看到的现象是(　　)A.两只灯泡一直都不亮B.两只灯泡一直亮C.两只灯泡开始都亮,后来L2不亮D.两只灯泡开始都亮,后来L1不亮答案:D3.(2022·天津中考)如图所示的实验电路,闭合开关S后,电流表A的示数为0.5 A,电流表A1的示数为0.3 A。则通过小灯泡L1、L2的电流分别是(　　)A.0.3 A　0.2 A B.0.2 A　0.3 AC.0.5 A　0.3 A D.0.5 A　0.2 A答案:A4.(2022·云南中考)梳过头发的塑料梳子,由于摩擦会带电,摩擦起电的本质是　　　　　　　　　　(选填“电荷的转移”或“创造了电荷”)。将带电的梳子接触验电器的金属小球后金属箔片张开,金属箔片张开的原因是　　　　　　　　　　　　。 答案:电荷的转移　同种电荷相互排斥5.(2021·四川成都中考)在探究并联电路中的电流规律实验中:(1)小罗同学设计的实验电路如图甲所示,她选用的电源电压是3 V。关于小灯泡规格的选择,下列说法正确的是　　　。 A.没有限制,可以任意选取B.小灯泡的额定电压必须为3 VC.小灯泡的规格应该不同D.必须保证小灯泡的额定电流相同(2)小罗同学将电流表接在A处,闭合开关,电流表指针位置如图乙所示。她的电流表量程选择正确吗?答:                                                  　　。 (3)在得出实验结论时,我们将图甲中A、B处的电流称为支路电流,C处的电流称为 　　　　　　　电流。 答案:(1)C　(2)正确　(3)干路模拟预测1.下列常见的物体通常情况下都属于绝缘体的一组是(　　)A.汽油和盐水　　　　　　B.黄铜和石墨C.人体和大地 D.塑料和陶瓷答案:D解析:汽油、塑料、陶瓷不容易导电,是绝缘体;盐水、黄铜、石墨、人体、大地都容易导电,是导体,故选项D正确。2.将带正电的玻璃棒靠近泡沫球,出现如图所示情形。若改用带负电的橡胶棒靠近这个泡沫球,下列推理正确的是              (　　)A.若相互吸引,则泡沫球带正电B.若相互吸引,则泡沫球不带电C.若相互排斥,则泡沫球带正电D.若相互排斥,则泡沫球不带电答案:B解析:带电体能够吸引轻小物体,异种电荷相互吸引,带正电的玻璃棒靠近泡沫球相互吸引,小球有可能不带电或带负电;改用带负电的橡胶棒靠近这个泡沫球,若相互吸引,则小球不带电,选项B正确,选项A错误;若相互排斥,则小球带负电,选项C、D错误。3.如图所示,取两个相同的验电器A和B,使A带负电,B不带电,用带有绝缘手柄的金属棒把A和B连接起来。下列说法正确的是(　　)A.B中的正电荷通过金属棒流向A,A的金属箔张角减小B.A中的自由电子通过金属棒流向B,B的金属箔张角增大C.A中的负电荷通过金属棒流向B,B中的正电荷通过金属棒流向AD.金属棒中瞬间电流的方向从A流向B,B的金属箔张角增大答案:B解析:A带负电,B不带电,用带有绝缘手柄的金属棒把A和B连接起来,A上的部分负电荷会转移到B上,因此验电器B的金属箔由于带负电会张开;电流的方向与负电荷定向移动的方向相反,因此电流方向是由B到A。故应选B。4.家庭厨房抽油烟机主要由排气扇和照明灯泡组成,它们既能同时工作,又能独立工作。小明设计了抽油烟机的简化电路图,其中合理的是(　　)答案:D5.对如图所示电路的分析,下列说法错误的是(　　)A.当断开S1、S2,闭合S3时,R1与R2为串联B.当断开S3,闭合S1、S2时,R1与R2为并联C.当断开S1,闭合S2、S3时,R1与R2为串联D.只要同时闭合S1、S3,就会出现短路现象答案:C解析:当断开S1、S2,闭合S3时,R1与R2为顺次连接,是串联,故选项A正确;当断开S3,闭合S1、S2时,R1与R2为并列连接,是并联,故选项B正确;当断开S1,闭合S2、S3时,R2被短路,电路为R1的基本电路,故选项C错误;只要同时闭合S1、S3,电流从正极流出通过S1、S3直接流入电源负极,形成电源短路,故选项D正确。6.如图所示的电流表的读数为(　　)A.0.46 A B.0.52 A C.2.46 A D.2.6 A答案:B解析:电流表的量程选用0~0.6 A,分度值为0.02 A,此时电流表示数为0.52 A,选项B正确。7.某同学利用图示电路研究并联电路电流的规律。闭合开关S再迅速断开,发现接通电路的短时间内,两只小灯泡均发光,电流表的指针正向偏转超过最大刻度。产生这种现象的原因可能是(　　)A.小灯泡L1发生短路　　　 B.小灯泡L2发生短路C.电流表使用的量程小了 D.电流表的接线柱接反了答案:C解析:两只小灯泡均发光,说明不可能发生短路,而电流表的指针正向偏转超过最大刻度,说明电流表的量程选小了。8.用丝绸摩擦玻璃棒,玻璃棒由于失去电子而带　　电。如图所示,用这个玻璃棒靠近悬挂的气球,气球被推开,则气球带　　　电。 答案:正　正解析:用丝绸摩擦玻璃棒,玻璃棒由于失去电子而带正电。因为同种电荷相互排斥,而玻璃棒靠近悬挂的气球,气球被推开,则气球与玻璃棒带同种电荷,都带正电。9.右图为某宾馆的房卡。只有把房卡插入槽中,房间内的灯和插座才能有电。房卡的作用相当于一个　　　(填电路元件)接在干路上;房间里有电灯、电视等用电器,它们是　　　　联的。 答案:开关　并解析:当房卡插入槽中,房间内的灯和插座才能有电,说明房卡的作用相当于开关接在干路上;房间里的电灯、电视等用电器是并联的。10.右图是一种LED手电筒,它用两节干电池作电源,由5只LED并联组成,每只LED的额定电流为15 mA,则这种LED手电筒正常工作时的总电流为　　 mA。 答案:75解析:并联电路中的总电流等于各支路电流之和,故这种LED手电筒正常工作时的总电流为5×15 mA=75 mA。11.为节省电能,楼道中的照明灯只有同时满足“天黑和有人路过楼道”时,才会自动亮。为满足用户要求,小强设计出了楼道照明灯的“智能控制电路”,控制电路由“光控开关”和“声控开关”组成,完成下面电路的连接。答案:设计电路如下:解析:晚上,天黑光控开关闭合,有人走动发出声音,声控开关闭合,灯亮,说明两个开关不能独立工作,即两个开关串联,再和灯泡串联。12.在连接串联电路实验中,实验电路如图所示。(1)在连接电路时,开关应该处于　　　　状态。 (2)连接好电路后闭合开关S,小慧发现L1、L2两只灯泡都不亮。她用手按一下灯泡L1,L1、L2仍然都不亮;按一下灯泡L2,两灯都亮;松开手两灯又不亮。则故障可能是　　　　　　　　　　(选填“L1灯丝断了”“L2灯丝断了”“L1短路”或“L2与灯座接触不良”)。 (3)排除故障后,闭合开关两灯同时亮,断开开关两灯同时灭;将开关S换接到L1和L2之间、L1和电池负极之间,观察到同样的现象。这样操作的目的是探究　　　　　　　　　　　　。 答案:(1)断开(2)L2与灯座接触不良(3)串联电路中开关的作用
