2023年山东省济南市历下区中考物理二模试题

这是一份2023年山东省济南市历下区中考物理二模试题，共15页。试卷主要包含了单项选择题，多项选择题等内容，欢迎下载使用。

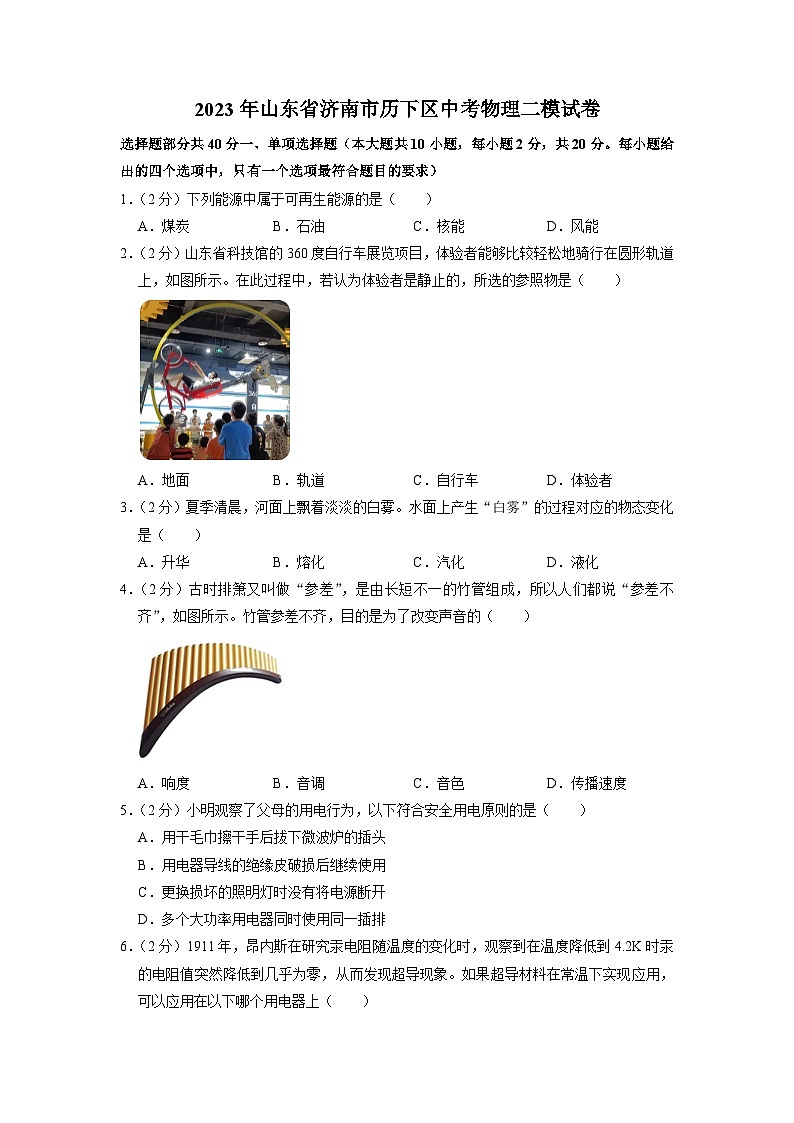

2023年山东省济南市历下区中考物理二模试卷
选择题部分共40分一、单项选择题（本大题共10小题，每小题2分，共20分。每小题给出的四个选项中，只有一个选项最符合题目的要求）
1．（2分）下列能源中属于可再生能源的是（　　）
A．煤炭 B．石油 C．核能 D．风能
2．（2分）山东省科技馆的360度自行车展览项目，体验者能够比较轻松地骑行在圆形轨道上，如图所示。在此过程中，若认为体验者是静止的，所选的参照物是（　　）

A．地面 B．轨道 C．自行车 D．体验者
3．（2分）夏季清晨，河面上飘着淡淡的白雾。水面上产生“白雾”的过程对应的物态变化是（　　）
A．升华 B．熔化 C．汽化 D．液化
4．（2分）古时排箫又叫做“参差”，是由长短不一的竹管组成，所以人们都说“参差不齐”，如图所示。竹管参差不齐，目的是为了改变声音的（　　）

A．响度 B．音调 C．音色 D．传播速度
5．（2分）小明观察了父母的用电行为，以下符合安全用电原则的是（　　）
A．用干毛巾擦干手后拔下微波炉的插头
B．用电器导线的绝缘皮破损后继续使用
C．更换损坏的照明灯时没有将电源断开
D．多个大功率用电器同时使用同一插排

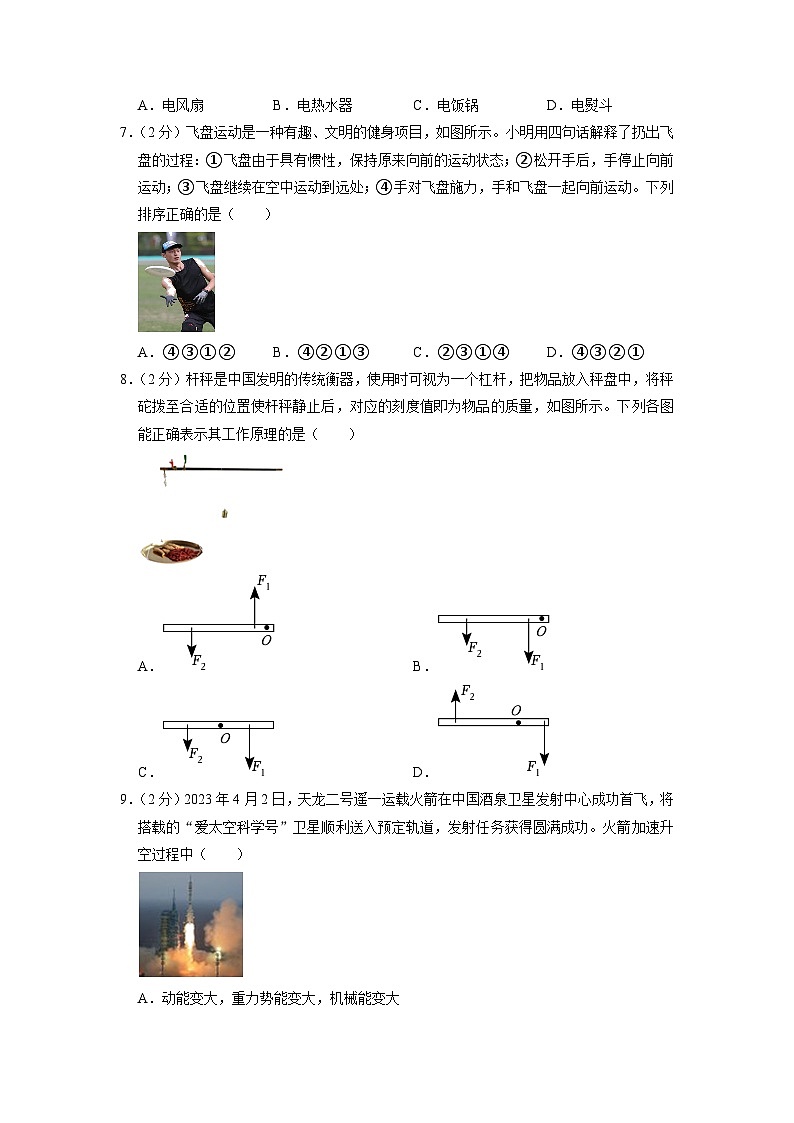

6．（2分）1911年，昂内斯在研究汞电阻随温度的变化时，观察到在温度降低到4.2K时汞的电阻值突然降低到几乎为零，从而发现超导现象。如果超导材料在常温下实现应用，可以应用在以下哪个用电器上（　　）
A．电风扇 B．电热水器 C．电饭锅 D．电熨斗
7．（2分）飞盘运动是一种有趣、文明的健身项目，如图所示。小明用四句话解释了扔出飞盘的过程：①飞盘由于具有惯性，保持原来向前的运动状态；②松开手后，手停止向前运动；③飞盘继续在空中运动到远处；④手对飞盘施力，手和飞盘一起向前运动。下列排序正确的是（　　）

A．④③①② B．④②①③ C．②③①④ D．④③②①
8．（2分）杆秤是中国发明的传统衡器，使用时可视为一个杠杆，把物品放入秤盘中，将秤砣拨至合适的位置使杆秤静止后，对应的刻度值即为物品的质量，如图所示。下列各图能正确表示其工作原理的是（　　）

A． B．
C． D．
9．（2分）2023年4月2日，天龙二号遥一运载火箭在中国酒泉卫星发射中心成功首飞，将搭载的“爱太空科学号”卫星顺利送入预定轨道，发射任务获得圆满成功。火箭加速升空过程中（　　）

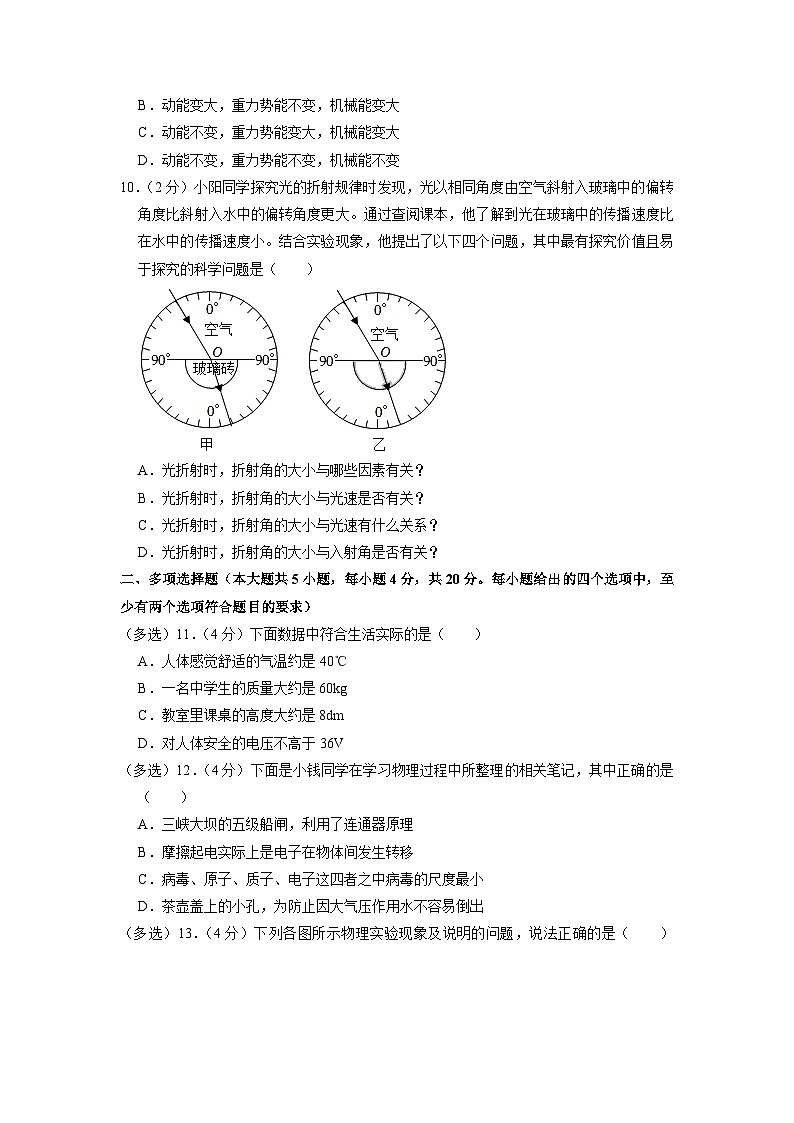

A．动能变大，重力势能变大，机械能变大
B．动能变大，重力势能不变，机械能变大
C．动能不变，重力势能变大，机械能变大
D．动能不变，重力势能不变，机械能不变
10．（2分）小阳同学探究光的折射规律时发现，光以相同角度由空气斜射入玻璃中的偏转角度比斜射入水中的偏转角度更大。通过查阅课本，他了解到光在玻璃中的传播速度比在水中的传播速度小。结合实验现象，他提出了以下四个问题，其中最有探究价值且易于探究的科学问题是（　　）

A．光折射时，折射角的大小与哪些因素有关？
B．光折射时，折射角的大小与光速是否有关？
C．光折射时，折射角的大小与光速有什么关系？
D．光折射时，折射角的大小与入射角是否有关？
二、多项选择题（本大题共5小题，每小题4分，共20分。每小题给出的四个选项中，至少有两个选项符合题目的要求）
（多选）11．（4分）下面数据中符合生活实际的是（　　）
A．人体感觉舒适的气温约是40℃
B．一名中学生的质量大约是60kg
C．教室里课桌的高度大约是8dm
D．对人体安全的电压不高于36V
（多选）12．（4分）下面是小钱同学在学习物理过程中所整理的相关笔记，其中正确的是（　　）
A．三峡大坝的五级船闸，利用了连通器原理
B．摩擦起电实际上是电子在物体间发生转移
C．病毒、原子、质子、电子这四者之中病毒的尺度最小
D．茶壶盖上的小孔，为防止因大气压作用水不容易倒出
（多选）13．（4分）下列各图所示物理实验现象及说明的问题，说法正确的是（　　）
A．图甲：通过电流表示数的不同，说明所接不同导线的电阻大小不相同
B．图乙：蜡烛B与蜡烛A的像完全重合，说明像和物到镜面的距离相等
C．图丙：迅速压下活塞，硝化棉燃烧，说明对空气做功时空气内能增加
D．图丁：弹簧测力计示数不同，说明滑动摩擦力与接触面粗糙程度有关
（多选）14．（4分）关于诗词中涉及的物理知识，下列说法正确的是（　　）
A．“朝辞白帝彩云间，千里江陵一日还”，由诗句中给的信息，可估测轻舟行驶的平均速度
B．“臣心一片磁针石，不指南方不肯休”，静止时指向地理南方位置的是“磁针石”的S极
C．“水晶帘动微风起，满架蔷薇一院香”，院子中能闻到花香，说明分子在永不停息地运动
D．“人间四月芳菲尽，山寺桃花始盛开”，山上的花开的稍晚些，是因为海拔越高气压越高
（多选）15．（4分）古希腊哲人亚里士多德认为，地球上的物体都有回归其天然处所的趋势，如气、火类的轻物质能上飘，土和水类的重物质会下落。后来，经过科学家们的努力，终于由牛顿揭示了重物下落的原因和规律，否定了亚里士多德的说法。重力是地球附近一切物体都要受到的力，它是由于地球对物体的吸引而产生的，其大小与物体的质
量有关。正是由于重力的作用，水往低处流，抛出去的物体都会落向地面。关于上述内容，下列说法正确的是（　　）
A．“轻物质能向上飘”“重物质会向下落”，这里“轻”“重”指的是密度
B．向上飘的物质除了受重力外还受到浮力的作用，向下落的物体只受到重力
C．在地球附近，物体对地球同样会有吸引力，此吸引力与重力是一对平衡力
D．我们可以通过实验探究得到结论：物体所受重力的大小跟它的质量成正比
二、非选择题部分共60分三、非选择题（本大题共12小题，共60分）
16．（4分）周末，小明在家看电视，所坐的沙发向下凹陷，说明了力可以改变物体的 　 　；为了不打扰邻居，他将电视机音量调小，这是在 　 　处减弱噪声。
17．（4分）废热排放与大气污染使城市温度高于郊区，形成了热岛效应。汽车等交通工具散失的热不能自动收集起来再利用，说明能量的转化或转移具有 　 　性；炎热的夏季，大明湖周围明显比市区其他地方凉爽很多，主要是因为水的 　 　比砂石和泥土的大。
18．（4分）2023年3月30日，正式投产100天的白鹤滩水电站生产的电能相当于节约了煤炭450万吨，所装发电机组单机发电功率高达百万千瓦，居世界首位，是目前单机发电最 　 　（选填“多”或“快”）的发电机组；为了减少电能在输送线路上的损失，需要采用 　 　输电的方式。

19．（4分）如图所示，是无线电遥控的无人机对农作物喷洒肥料的画面。无人机是通过 　 　（选填“电磁波”或“超声波”）来实现遥控的；该无人机采用多个电动机带动螺旋桨转动，对下方空气施力的同时获得升力，这是利用了物体间力的作用是 　 　的。

20．（3分）某建筑工人用细线悬挂一个2N的重物作为重垂线来检查墙壁是否竖直。请画出所悬挂的重物受到重力的示意图。

21．（3分）如图所示，是一台家用小型喷淋式洗碗机。工作时，先闭合开关S1，洗碗机中的发热电阻开始工作，将水箱中的水加热；当水温达到预设温度时，开关S1自动断开，开关S2自动闭合，此时水泵中的电动机工作，将水箱中的热水抽出并形成细而急的热水流，冲洗餐具。请在虚线框内（电源已画出）画出符合要求的电路图。

22．（5分）水运仪象台是我国北宋时期发明制造的大型自动化天文仪器，被誉为世界上最早的天文钟。如图所示，为展馆内的水运仪象台模型，该模型与水平地面的接触面积约25m2，其质量为2.5×104kg，取g＝10N/kg。通过计算回答：
（1）模型受到的重力是多少？
（2）模型对地面的压强是多少？

23．（4分）2023年4月9日，全国首趟旅行专列在“环塔克拉玛干沙漠铁路”上正式开出。作为世界首条环沙漠铁路线，最后通车的“若和”铁路段长826km，列车单程行驶时间约10小时。若列车受到的牵引力为2.5×106N。通过计算回答：
（1）列车在该铁路段行驶的平均速度是多少？
（2）列车行驶200m时牵引力做功是多少？
24．（9分）如图所示，是某电火锅分挡加热器的简化电路图，已知电源电压是220V，R1、R2均是发热电阻，开关接“2”时为高温挡，此时电路中电流为5.5A。通过计算回答：

（1）高温挡工作时，R1的阻值是多少？
（2）高温挡工作时，R1的功率是多少？
（3）开关接“1”时为低温挡，电路中电流为0.5A，此时R2的电压是多少？
（4）低温挡工作100s，电流通过R2做的功是多少？
25．（6分）小彬在厨房帮妈妈煮水饺，发现水饺刚入锅时沉在水底，一段时间后水饺鼓起来，煮熟后漂浮在水面上。小彬猜想，物体受到的浮力大小可能与它排开液体的体积有关，于是设计实验进行探究。他把适量沙子装入气球，并充入少量空气，进行了如下实验。实验中充入的空气质量忽略不计。

（1）如图甲所示，用弹簧测力计测出气球和沙子的总重力G＝　 　。
（2）如图乙所示，将气球浸入水中后，气球沉底，它受到的浮力F乙与其总重力G的大小关系为F乙　 　G（选填“＞”、“＝”或“＜”）。
（3）用测力计把气球竖直拉离水底后，在水中静止，测力计的示数如图丙所示，它受到的浮力F丙＝　 　。
（4）向气球中再充入适量空气，浸没于水中，测力计的示数如图丁所示。通过比较甲、丙、丁三图，得出结论：当液体密度一定时，　 　。
（5）请结合实际分析，沉入锅底的水饺煮熟时能漂浮在水面上的原因 　 　。
26．（8分）小强利用如图甲所示的实验器材探究“导体中电流跟电阻的关系”，所用电源电压保持不变。

实验序号
①
②
③
④
R/Ω
5
10
15
20
I/A
0.40
0.20
0.14
0.10
（1）连接电路时，开关应处于 　 　（选填“闭合”或“断开”）状态。
（2）请用笔画线代替导线将电路连接完整，要求滑动变阻器的滑片向右移动时，电流表示数变大。
（3）小强先用5Ω的电阻做完实验，接着把R换为10Ω的电阻接入电路后闭合开关，电压表示数如图乙所示，电压表示数为 　 　；为了完成实验，他接下来的操作是 　 　。
（4）实验中分别接入不同阻值的电阻进行测量后，将实验数据记录在表格中，通过分析数据可得出的结论是 　 　。
（5）实验结束后，小强看到电路中的开关仍处于闭合状态，于是他断开开关整理器材，发现刚才连在电路中的滑动变阻器的电阻丝温度较高，产生这种现象的主要原因是电流的 　 　。分析原因后，小强提醒同学实验操作完成后应及时断开开关。
27．（6分）学校的魔方兴趣小组有一款奇异的魔方，如图甲所示。在魔方的内部，嵌入了金属丝，当转动带有磁性的小方块时可以产生电能，可通过USB端口给移动设备充电。为了弄清这款魔方的工作原理，同学们找来了如图乙所示的实验装置进行探究：

（1）当导体ab静止悬挂起来后，闭合开关，灵敏电流计指针没有偏转，说明电路中 　 　（选填“有”或“没有”）电流产生。
（2）小芳无意间碰到导体ab，导体ab晃动起来，此时灵敏电流计指针发生了偏转，小明就说：“让导体在磁场中运动就可以产生电流了”，但小芳认为不一定产生电流，还要看导体怎样运动。
为了验证自己的猜想，他们继续探究，并把观察到的现象记录在了表中：
序号
磁体摆放方向
ab运动方向
电流计指针偏转情况
1
S极在上
N极在下
水平向左运动
偏转
2
水平向右运动
偏转
3
竖直向上运动
不偏转
4
竖直向下运动
不偏转
随后，兴趣小组的同学们还探究了S极在下，N极在上的情况，并发现了类似的现象。通过进一步探究得出：当闭合电路中的部分导体在磁场中做切割磁感线运动时，电路中能产生电流，此过程中的导体ab相当于电路中的 　 　。与这个过程中能量转化相同的装置是 　 　（选填“电动机”或“发电机”）。
（3）他们联想到魔方中是磁性小方块围绕金属丝转动而产生电流，是磁体围绕着导体运动，而不是导体在磁场中运动，于是他们闭合电路后将磁体进行了如下的四个方向的运动，其中能够产生电流的是 　 　图。

2023年山东省济南市历下区中考物理二模试卷
参考答案与试题解析
选择题部分共40分一、单项选择题（本大题共10小题，每小题2分，共20分。每小题给出的四个选项中，只有一个选项最符合题目的要求）
1．【解答】解：煤炭、石油、核能在使用之后在短时间内无法在自然界中再次产生的能源是不可再生能源，故A、B、C错误；风能使用之后在短时间内可以在自然界中再次产生的能源是可再生能源，故D正确。
故选：D。
2．【解答】解：在此过程中，他相对于地面、轨道，他的位置发生变化，是运动的；他相对于自行车，他的位置没有发生变化，是静止的；他不能选取自己为参照物，故C正确，ABD错误。
故选：C。
3．【解答】解：河面上飘着淡淡的白雾，是河水蒸发变成的水蒸气遇冷液化形成的小水滴，故ABC错误，D正确。
故选：D。
4．【解答】解：不同长度的竹管内空气柱长短不一样，因而空气柱的振动频率也不同，所以发出声音的音调也会不同。
故选：B。
5．【解答】解：A．生活用水是导体，用干毛巾擦干手后拔下微波炉的插头，才不会造成触电事故，故A符合安全用电原则；
B．绝缘层破损了的导线仍然使用，容易发生触电事故，故B不符合安全用电原则；
C．在更换灯泡时，必须先断开控制灯泡的开关，防止触电事故发生，故C不符合安全用电原则；
D．多个大功率用电器同时使用会使干路中的电流过大，出现危险，故D不符合安全用电原则。
故选：A。
6．【解答】解：电热水器、电饭锅、电熨斗都属于电热器，需要将电能转化为内能，利用的是电流的热效应，因为超导体材料的电阻为零，所以不能用于这些电器，但是用来制作电风扇中的电动机线圈，可以减少能量损失，故A符合题意，BCD不符合题意。
故选：A。
7．【解答】解：扔出飞盘的过程：④手对飞盘施力，手和飞盘一起向前运动，②松开手后，手停止向前运动，①飞盘由于具有惯性，保持原来向前的运动状态，③飞盘继续在空中运动到远处。所以列排序正确的是④②①③。
故选：B。
8．【解答】解：使用杆秤时，支点是杆秤的秤纽处，即图中杠杆的偏右端O，左端重物视为阻力F1，方向竖直向下，右端秤砣处视为动力F2，方向竖直向下，动力臂大于阻力臂，故ABD错误，C正确。
故选：C。
9．【解答】解：火箭加速升空过程中，质量不变，速度增大，动能等大；高度增加，重力势能增大，所以总的机械能也增大，故A正确，BCD错误。
故选：A。
10．【解答】解：根据题意可知，光在玻璃中的传播速度比在水中的传播速度小，光以相同角度由空气斜射入玻璃中的偏转角度比斜射入水中的偏转角度更大，这说明折射角的大小可能与光速的大小有关，所以C是最值得探究的科学问题。
故选：C。
二、多项选择题（本大题共5小题，每小题4分，共20分。每小题给出的四个选项中，至少有两个选项符合题目的要求）
11．【解答】解：A．人体正常体温在37℃左右，感觉舒适的温度在23℃左右，故A不符合实际；
B．中学生的质量接近成人的质量，约是60kg，故B符合实际；
C．教室里课桌的高度大约是80cm＝8dm，故C符合实际；
D．经验表明，对人体安全的电压不高于36V，故D符合实际。
故选：BCD。
12．【解答】解：A．据船闸的结构特点可知，其在工作时，上端开口，下部连同，即符合连通器的定义，所以船闸是利用连通器的原理工作的，故A正确；
B．摩擦起电就是相互摩擦的两个物体，一个失去电子而带正电，另一个得到电子而带负电，实质是电子的转移，故B正确；
C．病毒是由大量的分子或原子组成的，原子是由原子核和核外电子组成的，原子核由质子和中子组成，所以质子的尺度最小，故C错误；
D．堵上茶壶盖上的小孔，由于大气压的作用，茶壶里的水不容易被倒出来。所以茶壶盖上的小孔，为防止因大气压作用水不容易倒出，故D正确。
故选：ABD。
13．【解答】解：A．图甲实验中通过电流表示数大小反映电阻的大小，电流表示数越大，接入导线的电阻越小，故A正确；
B．图乙实验中，蜡烛B与蜡烛A的像完全重合，说明像和物体的大小相等，故B错误；
C．迅速压下活塞，筒内空气被压缩，其温度升高，达到硝化棉的着火点，使硝化棉燃烧，说明对空气做功时空气的内能增加，故C正确；
D．图丁中两物体相同，物体对接触面的压力大小相同，而接触面的粗糙程度不同，弹簧测力计示数不同，说明滑动摩擦力的大小与接触面的粗糙程度有关，故D正确。
故选：ACD。
14．【解答】解：A．“千里江陵一日还”中有时间，有路程，所以可估测轻舟行驶的平均速度，故A正确；
B．地球本身是一个巨大的磁体，地磁北极在地理南极附近，地磁南极在地理北极附近，磁针石在地磁场的作用下，始终指向南北方向，其中，指南的一端是磁针石的S极，故B正确；
C．水晶帘动微风起，满架蔷薇一院香，说明花香分子在不停地做无规则运动，故C正确；
D．山上的花开的稍晚些，是因为海拔越高气温越低，故D错误。
故选：ABC。
15．【解答】解：A．“轻物质能向上飘”“重物质会向下落”，这里说的是物质在空气中的状态，这里“轻”“重”指的是密度，故A正确；
B．向上飘的物质除了受重力外还受到浮力的作用，向下落的物体也会受到空气的浮力，故B错误；
C．物体对地球的吸引力和物体受到的重力受力物体不同，不是一对平衡力，故C错误；
D．物体所受重力的大小跟它的质量成正比，们可以通过实验探究得到这个结论，故D正确。
故选：AD。
二、非选择题部分共60分三、非选择题（本大题共12小题，共60分）
16．【解答】解：周末，小明在家看电视，所坐的沙发向下凹陷，说明了力可以改变物体的形状；为了不打扰邻居，他将电视机音量调小，这是在声源处减弱噪声。
故答案为：形状；声源
17．【解答】解：（1）汽车等交通工具散失的热不能自动收集起来再利用，说明能量的转化或转移具有方向性；
（2）因为水的比热容比砂石和泥土大，夏天吸收相同的热量，水的升高的温度小于砂石和泥土升高的温度，水的温度较周边低，所以大明湖周围明显比市区其他地方凉爽很多。
故答案为：方向；比热容。
18．【解答】解：（1）由阅读材料可知，白鹤滩水电站所装发电机组单机发电功率高达百万千瓦，居世界首位，是目前单机发电最快的发电机组；
（2）如果发电站输出功率不变，为了减少电能在输送线路上的损耗，需要减小输出电流，就必须升高输出电压，所以，为了减少电能在输送线路上的损失，需要采用高压输电的方式。
故答案为：快；高压。
19．【解答】解：无人机是通过电磁波来实现遥控的；该无人机采用多个电动机带动螺旋桨转动，对下方空气施力的同时获得升力，这是利用了物体间力的作用是相互的。
故答案为：电磁波；相互。
20．【解答】解：过重心沿竖直向下的方向画一条带箭头的线段，并标出重力的符号G，如图所示：

21．【解答】解：根据题意可知，先闭合开关S1，洗碗机中的发热电阻开始工作，将水箱中的水加热，当水温达到预设温度时，开关S1自动断开，开关S2自动闭合，此时水泵中的电动机工作，这说明发热电阻和电动机是并联的，开关S1在发热电阻的支路中，开关S2在电动机的支路中，如图所示：
。
22．【解答】解：（1）该模型质量为2.5×104kg，其重力：G＝mg＝2.5×104kg×10N/kg＝2.5×105N；
（2）模型对地面的压力等于自身重力，与水平地面的接触面积约25m2，则模型对地面的压强：p＝＝＝＝10000Pa。
答：（1）模型受到的重力是2.5×105N；
（2）模型对地面的压强是10000Pa。
23．【解答】解：（1）列车行驶的平均速度v＝＝＝82.6km/h；
（2）列车牵引力做的功W＝Fs＝2.5×106N×200m＝5×108J。
答：（1）列车在该铁路段行驶的平均速度是82.6km/h；
（2）列车行驶200m时牵引力做功为5×108J。
24．【解答】解：（1）开关接“2”时为高温挡，R1单独接入电路，电流I＝5.5A，电压U＝220V，R1的阻值为：R1＝＝＝40Ω；
（2）已知电压U＝220V，电流I＝5.5A，则R1的功率P＝UI＝220V×5.5A＝1210W；
（3）开关接“1”时为低温挡，R1和R2串联，已知电流I低＝0.5A，串联的总电阻R总＝＝＝440Ω，则R2的阻值R2＝R总﹣R1＝440Ω﹣40Ω＝400Ω；
R2两端的电压U2＝I低R2＝0.5A×400Ω＝200V；
（4）已知低温挡的电流I低＝0.5A，R2＝400Ω，t＝100s，则电流通过R2做功W＝I2Rt＝（0.5A）2×400Ω×100s＝104J。
答：（1）R1的阻值是40Ω；
（2）R1的功率是1210W；
（3）R2两端的电压为200V；
（4）电流通过R2做的功是104J。
25．【解答】解：（1）由图甲可知：弹簧测力计的分度值为0.2N，读出“饺子”的重力G＝2.4N；
（2）“饺子”沉底，由物体的浮沉条件可知，它受到的浮力F乙与其重力G的大小关系为F乙＜G；
（3）由图丙读出F示丙＝2.0N，则F丙＝G﹣F示丙＝2.4N﹣2.0N＝0.4N；
（4）由图丁读出F示丁＝1.7N，则F丁＝G﹣F示丁＝2.4N﹣1.7N＝0.7N；由此可知F丁＞F丙；
向“饺子”中充入更多的空气，浸入水中，“饺子”排开水的体积更大，浮力增大，由此可知，物体受到的浮力大小与它排开液体的体积有关，液体密度一定时，物体排开液体的体积越大，浮力越大；
（5）开始时，由于饺子所受浮力小于重力，所以下沉；过一会儿，饺子受热膨胀后排开水的体积变大，所受的浮力会变大，当浮力大于自身重力时，饺子就会上浮。
故答案为：（1）2.4N；（2）＜；（3）0.4N；（4）物体排开液体的体积越大，浮力越大；（5）见解答。
26．【解答】解：（1）为了保护电路，连接电路时开关应断开；
（2）滑片向右滑动时，电流表示数变大，说明滑动变阻器连入电路的电阻变小，故滑动变阻器右下接线柱连入电路中，如图所示：
；
（3）由图甲可知，电压表选用小量程，由图乙可知，电压表分度值为0.1V，示数为2.2V；
由表中数据结合欧姆定律可知，定值电阻两端所控制的电压：UV＝IR＝0.10A×20Ω＝…＝0.40A×5Ω＝2V，因此把R换为10Ω的电阻接入电路后，其分得的电压增大，探究电流与电阻的实验中应控制电压不变，根据串联电路电压的规律可知，为了保持定值电阻两端电压不变，应增大滑动变阻器分得的电压，由串联分压的分压原理可知，应增大滑动变阻器连入电路中的电阻，所以为了完成实验，他接下来的操作是：向左滑片移动，使电压表的示数为2V；
（4）分析表中数据，考虑到误差因素，导体的电阻增大，通过导体的电流减小，通过导体的电流与导体的电阻的乘积保持不变，故可得出结论：电压一定时，通过导体的电流与其电阻成反比；
（5）由滑动变阻器的电阻丝温度较高可知，电流通过电阻丝将电能转化为内能，因此产生这种现象的主要原因是电流的热效应。
故答案为：（1）断开；（2）见解答图；（3）2.2V；向左滑片移动，使电压表的示数为2V；（4）电压一定时，通过导体的电流与其电阻成反比；（5）热效应。
27．【解答】解：（1）当导体ab静止悬挂起来后，闭合开关，此时导体没有做切割磁感线运动，灵敏电流计G指针不偏转，说明电路中没有电流产生；
（2）导体ab切割磁感线运动，导体中有感应电流，这种现象是电磁感应，其中导体相当于电源；
电磁感应现象时将导体运动的机械能转化为电能；根据电磁感应现象制成了发电机；
（3）由图丙可知，AC图中，导体做切割磁感线运动，BD图中，导体运动的方向与磁感线平行，没有切割磁感线，所以其中能够产生电流的是AC图。
故答案为：（1）没有；（2）电源；发电机；（3）AC。
