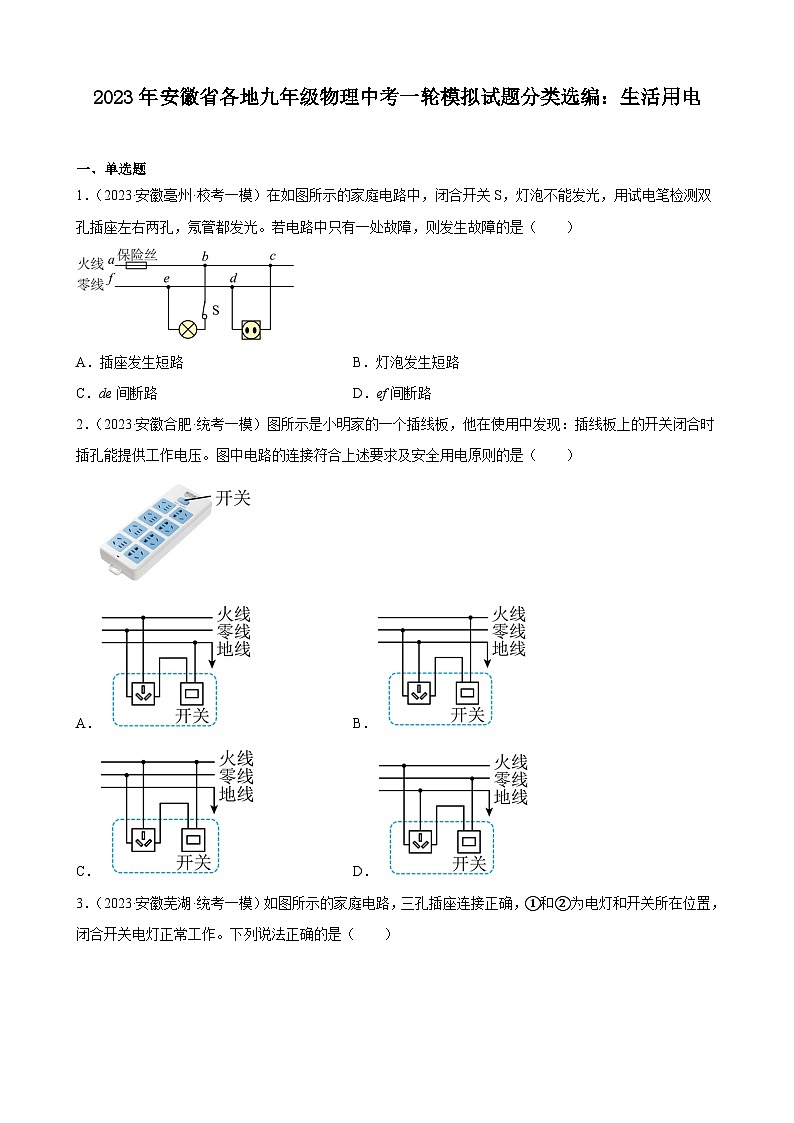

2023年安徽省各地九年级物理中考一轮模拟试题分类选编：生活用电

2023年安徽省各地九年级物理中考一轮模拟试题分类选编：生活用电

一、单选题

1．（2023·安徽亳州·校考一模）在如图所示的家庭电路中，闭合开关S，灯泡不能发光，用试电笔检测双孔插座左右两孔，氖管都发光。若电路中只有一处故障，则发生故障的是（　　）

A．插座发生短路 B．灯泡发生短路

C．de间断路 D．ef间断路

2．（2023·安徽合肥·统考一模）图所示是小明家的一个插线板，他在使用中发现：插线板上的开关闭合时插孔能提供工作电压。图中电路的连接符合上述要求及安全用电原则的是（　　）

A． B．

C． D．

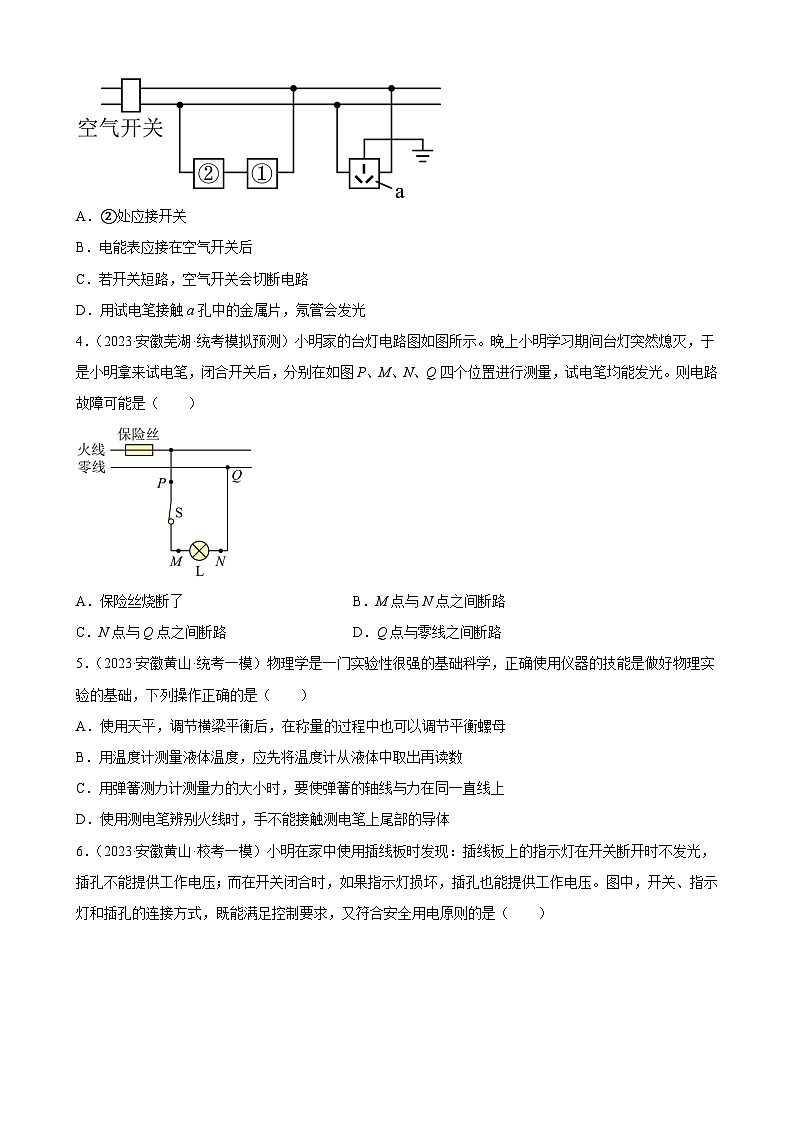

3．（2023·安徽芜湖·统考一模）如图所示的家庭电路，三孔插座连接正确，①和②为电灯和开关所在位置，闭合开关电灯正常工作。下列说法正确的是（　　）

A．②处应接开关

B．电能表应接在空气开关后

C．若开关短路，空气开关会切断电路

D．用试电笔接触a孔中的金属片，氖管会发光

4．（2023·安徽芜湖·统考模拟预测）小明家的台灯电路图如图所示。晚上小明学习期间台灯突然熄灭，于是小明拿来试电笔，闭合开关后，分别在如图P、M、N、Q四个位置进行测量，试电笔均能发光。则电路故障可能是（　　）

A．保险丝烧断了 B．M点与N点之间断路

C．N点与Q点之间断路 D．Q点与零线之间断路

5．（2023·安徽黄山·统考一模）物理学是一门实验性很强的基础科学，正确使用仪器的技能是做好物理实验的基础，下列操作正确的是（　　）

A．使用天平，调节横梁平衡后，在称量的过程中也可以调节平衡螺母

B．用温度计测量液体温度，应先将温度计从液体中取出再读数

C．用弹簧测力计测量力的大小时，要使弹簧的轴线与力在同一直线上

D．使用测电笔辨别火线时，手不能接触测电笔上尾部的导体

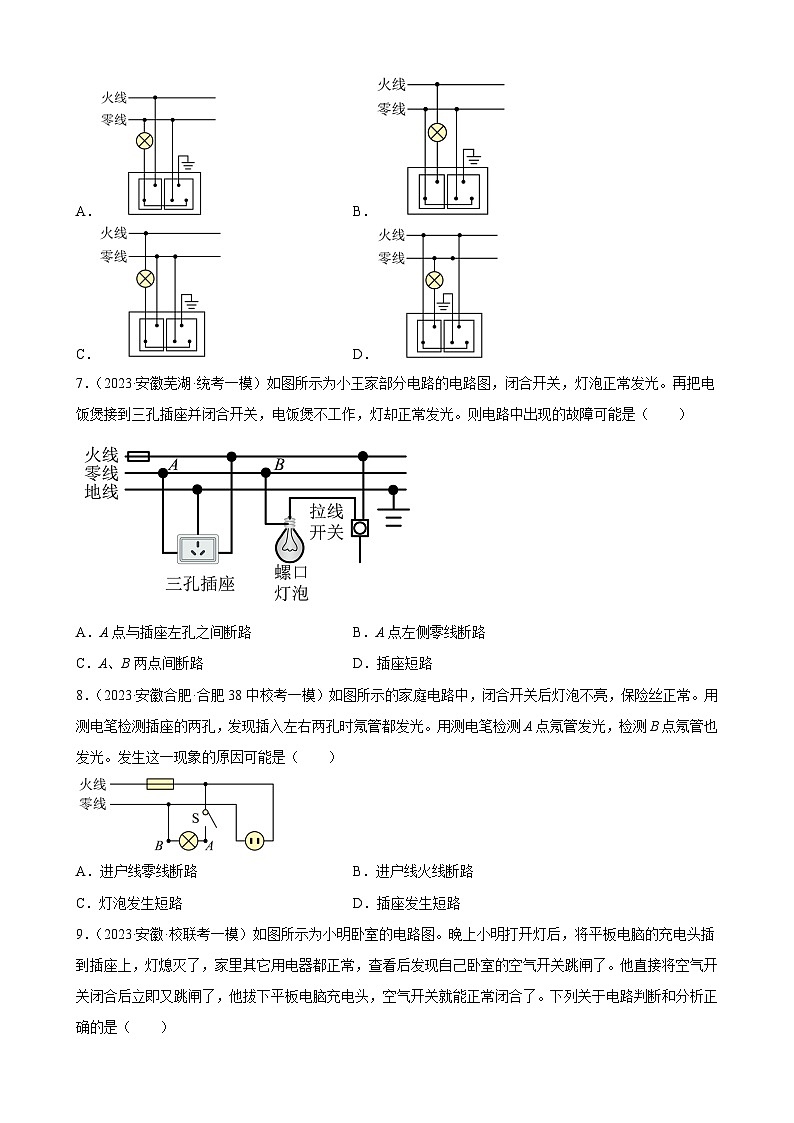

6．（2023·安徽黄山·校考一模）小明在家中使用插线板时发现：插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时，如果指示灯损坏，插孔也能提供工作电压。图中，开关、指示灯和插孔的连接方式，既能满足控制要求，又符合安全用电原则的是（　　）

A． B．

C． D．

7．（2023·安徽芜湖·统考一模）如图所示为小王家部分电路的电路图，闭合开关，灯泡正常发光。再把电饭煲接到三孔插座并闭合开关，电饭煲不工作，灯却正常发光。则电路中出现的故障可能是（　　）

A．A点与插座左孔之间断路 B．A点左侧零线断路

C．A、B两点间断路 D．插座短路

8．（2023·安徽合肥·合肥38中校考一模）如图所示的家庭电路中，闭合开关后灯泡不亮，保险丝正常。用测电笔检测插座的两孔，发现插入左右两孔时氖管都发光。用测电笔检测A点氖管发光，检测B点氖管也发光。发生这一现象的原因可能是（　　）

A．进户线零线断路 B．进户线火线断路

C．灯泡发生短路 D．插座发生短路

9．（2023·安徽·校联考一模）如图所示为小明卧室的电路图。晚上小明打开灯后，将平板电脑的充电头插到插座上，灯熄灭了，家里其它用电器都正常，查看后发现自己卧室的空气开关跳闸了。他直接将空气开关闭合后立即又跳闸了，他拔下平板电脑充电头，空气开关就能正常闭合了。下列关于电路判断和分析正确的是（　　）

A．空气开关跳闸的原因是插座中的零、火线相碰了

B．正常情况下，可以将充电头一直插在插座上

C．空气开关跳闸的原因是充电头处短路了

D．用正在充电的手机接打电话是安全的

10．（2023·安徽·校联考模拟预测）下列关于安全用电的说法不正确的是（　　）

A．当电路或电气设备发生短路、严重过载时，空气开关会自动断开

B．当有人发生触电时，应先救人再断开电源

C．不能用湿抹布擦拭正在工作的电器

D．有三脚插头的用电器不可以插入两孔插座使用

二、填空题

11．（2023·安徽合肥·合肥寿春中学校考模拟预测）如图，小敏用测电笔对如图电路中的A、B、C、D进行测试，若导线BD某处断路，闭合开关S后，用测电笔测试C和D两点，能使测电笔发光的点是___________ 。（选填“C”、“D”或“C、D”）

12．（2023·安徽合肥·合肥市第四十五中学校考模拟预测）如图所示家庭电路中的某一部分，电工师博按下面的顺序进行检测：①闭合S1，灯L1亮；②断开S1，闭合S2，灯L2不亮；③再用测电笔测a、b、c、d四个接线点，发现只有在c点氛管不发光，若电路中只有一处故障，则是______。

13．（2023·安徽合肥·合肥市第四十五中学校考一模）如图为居民家中某房间的电路，闭合开关S1、S2，电灯L与电热壶均正常工作，在三孔插座上接入电饭煲后，电热壶突然停止工作，灯L仍正常发光，拔出电饭煲的插头，用测电笔分别测试三孔插座的左右两孔，氖管均不发光，此时电路故障可能是______（选填“AB”“CD”“电热壶”或“插座”）断路。

14．（2023·安徽·统考模拟预测）如图是家庭电路局部的示意图，用试电笔检测三孔插座的插孔，发现试电笔只有插入右孔时氛管发光；闭合灯泡开关后，灯泡正常发光，此时用试电笔检测___________（选填“a”“b”或“a 和b ”）点时氖管发光。

15．（2023·安徽淮北·统考一模）如图所示，闭合开关后灯泡L不亮，用测电笔测试插座的左右两孔，氖管均发光，则发生开路故障的部分是_______（选填“灯泡开路”、“bc间开路”或“c点左侧零线开路”）。

16．（2023·安徽芜湖·芜湖市第二十九中学校考一模）如图所示的家庭电路，开关闭合后发现灯泡不亮，于是某同学利用测电笔分别接触a、b、c、d四处，发现只有一处不能使试电笔的氖管发光，则故障原因可能是________。

17．（2023·安徽滁州·校考一模）如图是小明家的部分电路，若ab间断路，灯泡L______（选填“仍能”或“不能”）正常工作。

18．（2023·安徽安庆·统考一模）家庭电路中的空气开关然跳闸断电，原因可能是正在使用的用电器总功率过大，也可能是发生了_________。

19．（2023·安徽滁州·校考一模）测电笔可用来判断电路故障。如图所示，闭合开关S后，电灯不亮，用测电笔测试图中的a、b、c、d四点，氖管均不发光，则电路中的故障可能是________。

三、作图题

20．（2023·安徽马鞍山·校考一模）光控开关的作用是有光时，开关断开，无光时闭合：声控开关的作用是有声音时，开关闭合，无声音时断开，请将图中的“光控”、“声控”两个开关和灯泡用笔画线代替导线正确连入电路，要求电灯只在无光且有声音时才亮．

(       )

21．（2023·安徽亳州·校联考一模）根据安全用电的原则，请用笔画线代替导线将图中螺口灯泡和开关接入家庭电路中。

22．（2023·安徽宿州·统考一模）完成图中三孔插座的连接。

四、综合题

23．（2023·安徽合肥·校考一模）某型号电热水器有两种工作状态，由两个开关控制其工作状态。两电热丝R1、R2阻值相等，热水器的最大额定功率为2200W，额定电压为220V。如图为热水器的内部简化电路图（不考虑温度对电热丝阻值的影响）。

（1）按照安全用电的要求，将a、b两点接入家庭电路，完成连线。

（2）电热丝R1的阻值是多大？

（3）以最大额定功率工作5min消耗的电能有84%被水吸收可以将10kg水温度升高多少？

参考答案：

1．D

【详解】AB．若插座发生短路或灯泡发生短路，则保险丝会熔断，故双孔插座左右两孔都没有电，试电笔不发光，故A不符合题意；

C．若de间断路，则灯泡能正常发光，故C不符合题意；

D．若ef间断路，则灯泡不能发光，用试电笔检测双孔插座左右两孔，氛管都发光。故D符合题意。

故选D。

2．B

【详解】由题意可知，开关控制三孔插座，它们应该是串联关系。为了用电安全，开关应该在接在火线与插座之间；三孔插座遵循“左零右火上接地”的原则，即左孔接零线，右孔接开关与火线相连，上孔接地线，故B符合题意，故ACD错误，不符合题意。

故选B。

3．D

【详解】A．由三孔插座的接法，可得上面的线是火线，下面的线是零线，开关应与火线连接，故①处为开关，②处为电灯，故A错误；

B．电能表是用来测量电路中用电器消耗电能的仪表，应接在空气开关之前，故B错误；

C．空气开关切断电路有两种可能，要么电路中总功率过大，要么电路中有短路现象，若开关短路，电灯持续发光，空气开关不会切断电路，故C错误；

D．用试电笔接触a孔中的金属片，火线，试电笔，人体与大地形成回路，氖管会发光，故D正确。

故选D。

4．D

【详解】晚上小明学习期间台灯突然熄灭，说明电路断路。使用试电笔时，用手接触笔尾的金属体，笔尖接触被检测电线，若测电笔氖管发光，则被检测的电线是火线，否则为零线；测电笔测试图中的P、M、N、Q四点，四点都能使测电笔发光，说明P、M、N、Q与火线连通的，故保险丝不可能烧断，所以故障是零线断路（Q点通过灯泡与火线相连）。故ABC不符合题意，D符合题意。

故选D。

5．C

【详解】A．使用天平，调节横梁平衡后，在称量的过程中，只能通过加减砝码或者移动游码使天平平横，不可以调节平衡螺母，故A错误；

B．用温度计测量液体温度，要保持温度计玻璃泡浸没在被测液体中，不能从液体中取出再读数，故B错误；

C．用弹簧测力计测量力的大小时，为了测量准确，要使弹簧的轴线与力在同一直线上，故C正确；

D．使用测电笔辨别火线时，手要接触测电笔上尾部的导体，形成闭合回路，故D错误。

故选C。

6．A

【详解】插线板上的指示灯在开关闭合时会发光，插孔正常通电，说明开关同时控制灯泡和插座，灯泡和插座之间可能是串联，也可能是并联，如果两者并联，开关应该在干路上；如果指示灯损坏，开关闭合时插孔也能正常通电，说明灯泡和插座之间是并联的，开关接在灯泡、插座和火线之间控制火线使用更安全；插座的接法是左孔接零线、右孔接火线、上孔接地线；根据选项可知，A符合题意，BCD不符合题意。

故选A。

7．A

【详解】A．若A点与插座左孔之间断路，则电饭煲不能正常工作，灯正常工作，故A符合题意；

B．若A点左侧零线断路，则电饭煲和灯泡都不能正常工作，故B不符合题意；

C．A、B两点间断路，零线断路，则灯泡不能正常工作，故C不符合题意；

D．若插座短路，会导致保险丝熔断，则灯泡不能正常工作，故D不符合题意。

故选A。

8．A

【详解】A．若进户零线断路，闭合开关后A、B两点都与火线连通，因此测电笔检测A、B点时氖管会发光；由于零线断路，电路构不成通路，所以灯泡不亮，经过B的电流到达零线时向右与插座左孔相连，因此测电笔检测左孔时氖管发光，插座右孔本来就和火线相连，所以检测插座左右两孔氖管都会发光，故A符合题意；

B．若进户火线断路，测电笔检测任何位置氖管都不会发光，故B不符合题意；

CD．若灯泡发生短路或插座短路，则整个电路短路，火线上的保险丝熔断，氖管不会发光，故CD不符合题意。

故选A。

9．C

【详解】A．将平板电脑的充电头插到插座上，灯熄灭了，家里其它用电器都正常，说明插座所在支路的电流过大导致的，但平板的电功率不大，故电路应该是发生短路，当他拔下平板电脑充电头，空气开关就能正常闭合了，说明插座是正常的，故A错误；

B．由A选项的分析可知不是插座出现短路，而是充电头发生了短路，长时间插在插座上会发热，不安全，因此不能一直插在插座上，故B错误；

C．由A选项的分析可知充电头短路，故C正确；

D．正在充电的手机接打电话，手机电池可能会爆炸，有安全隐患，故D错误。

故选C。

10．B

【详解】A.当电路或电气设备发生短路、严重过载时空气断路器会自动断开，故A正确，不符合题意；

B.发现有人触电后，应该首先切断电源，然后再进行其他的救护措施，故B错误，符合题意；

C.水是电的导体，用湿抹布擦带电的用电器时，可能会因湿抹布导电而发生触电事故，故C正确，不符合题意；

D.有三线插脚的用电器不可以插入二孔插座使用，防止用电器外壳带电，危及人身安全，故D正确，不符合题意。

故选B。

11．C、D

【详解】若导线BD某处断路，闭合开关S后，C和D两点都与火线相连，则用测电笔测试C和D两点时，都能使测电笔发光。

12．c、d之间断路

【详解】闭合S1，灯L1亮，说明L1支路为通路，则从保险丝→a→S1→L1→c→c点左侧的零线都没有断路；断开S1，闭合S2，灯L2不亮，说明电路中存在断路故障（不可能是短路，否则保险丝熔断）；再用测电笔测a、b、c、d四个接线点，发现只有在c点氛管不发光，试电笔接触d点时氖管会发光，说明d 点会通过灯泡L2与火线间接相连，则L2是完好的；而L2不亮，说明灯泡L2与零线不能构成通路，所以是c、d两点间断路。

13．AB

【详解】在三孔插座上接入电饭煲后，电热壶突然停止工作，灯L仍正常发光，这表明电路出现了断路现象；灯L仍正常发光，说明A、C左边的火线、零线均正常；而把测电笔分别插入三孔插座的左右两孔，氖管均不发光，说明火线出现了断路现象，因此是AB间发生了断路。

14．a

【详解】根据题意知道，用试电笔检测插座的两孔，发现只有插入右孔时氖管才发光，说明右孔连接的是火线，由于试电笔接触火线时氖管才发光，所以，当灯泡正常发光时，此时用试电笔检测a点时氖管发光。

15．c点左侧零线开路

【详解】正常情况下，测电笔与火线接触时氖管发光，与零线接触时氖管不发光。用测电笔测试插座的左右两孔，氖管均发光，说明两个孔与火线之间都是接通的，是进户线的零线断路了，导致闭合开关后灯泡L不亮，此时c点及c点右侧的导线都通过灯丝和开关连接到火线，使得插座的左右两孔氖管均发光。综上分析可知，断路位置在c点左侧。

16．dc间断路了

【详解】由图及测电笔分别接触a、b、c、d四处，只有一处不能使试电笔的氖管发光可得，故障处应该在零线上，若在ab或者bc间，能使试电笔的氖管发光的不止一处，所以故障可能是dc间出现断路。

17．仍能

【详解】如图所示，ab间断路，当开关S闭合时，电流仍能从火线经f点、开关、灯泡L、e点、a点回到零线，故灯泡L仍能发光。

18．短路（或电压过低）

【详解】家庭电路中空气开关跳闸的原因是电路中电流过大而导致的，电路中电流过大的原因有两个，一个是电路中工作的用电器过多导致总电流过大，另一个是电路中发生了短路而使电路中电流过大。

19．熔丝熔断了

【详解】由题意可知，用测电笔测a、b、c、d四点时，用测电笔测试图中的a、b、c、d四点，氖管均不发光，说明从d点与火线是断开的。由此可知熔丝熔断了。

20．

【详解】由题意可知，电灯只在无光且有声音时才亮，则声控开关和光控开关串联共同控制电灯，且开关要接在火线上；图中为螺丝口灯泡，根据安全用电的要求，开关应与灯泡顶端的金属点相连，零线直接接到灯泡的螺旋套上，如下图所示：

21．

【详解】灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故。既能控制灯泡，又能更安全。如图所示：

22．

【详解】三孔插座右孔接火线，左孔接零线，上孔接地线，确保安全用电。

23．（1）（2）44Ω；（3）13.2℃

【详解】解：（1）开关接入电路时应与火线相连，所以b接火线，a接零线；如图：

；

（2）两开关都闭合时，两电阻并联接入电路，并联电路各并联支路两端电压相等，两电热丝阻值相等，由可知两电阻丝的功率相等，电路总功率等于各部分功率之和，所以电热丝R1的功率

电热丝R1的阻值

（3）由可知，电热水器消耗的电能

W=P加热t=2200W×5×60s=6.6×105J

由可知，水吸收的热量

Q吸=ηW=84%×6.6×105J=5.544×105J

由Q吸=cmΔt可知，水升高的温度

答：（1）电路图如图；

（2）电热丝R1的阻值是44Ω；

（3）以最大额定功率工作5min消耗的电能有84%被水吸收可以将10kg水温度升高13.2℃。
