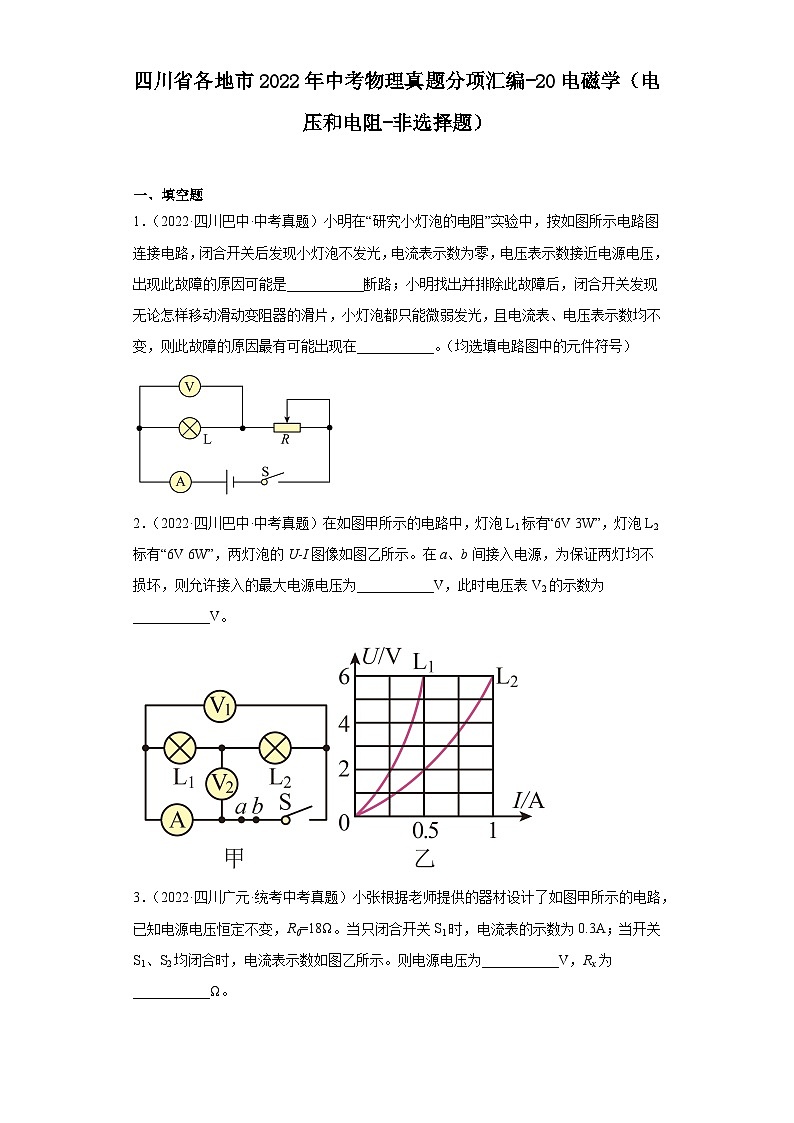

四川省各地市2022年中考物理真题分项汇编-20电磁学（电压和电阻-非选择题）

四川省各地市2022年中考物理真题分项汇编-20电磁学（电压和电阻-非选择题）

一、填空题

1．（2022·四川巴中·中考真题）小明在“研究小灯泡的电阻”实验中，按如图所示电路图连接电路，闭合开关后发现小灯泡不发光，电流表示数为零，电压表示数接近电源电压，出现此故障的原因可能是___________断路；小明找出并排除此故障后，闭合开关发现无论怎样移动滑动变阻器的滑片，小灯泡都只能微弱发光，且电流表、电压表示数均不变，则此故障的原因最有可能出现在___________。（均选填电路图中的元件符号）

2．（2022·四川巴中·中考真题）在如图甲所示的电路中，灯泡L1标有“6V 3W”，灯泡L2标有“6V 6W”，两灯泡的U-I图像如图乙所示。在a、b间接入电源，为保证两灯均不损坏，则允许接入的最大电源电压为___________V，此时电压表V2的示数为___________V。

3．（2022·四川广元·统考中考真题）小张根据老师提供的器材设计了如图甲所示的电路，已知电源电压恒定不变，R0=18Ω。当只闭合开关S1时，电流表的示数为0.3A；当开关S1、S2均闭合时，电流表示数如图乙所示。则电源电压为___________V，Rx为___________Ω。

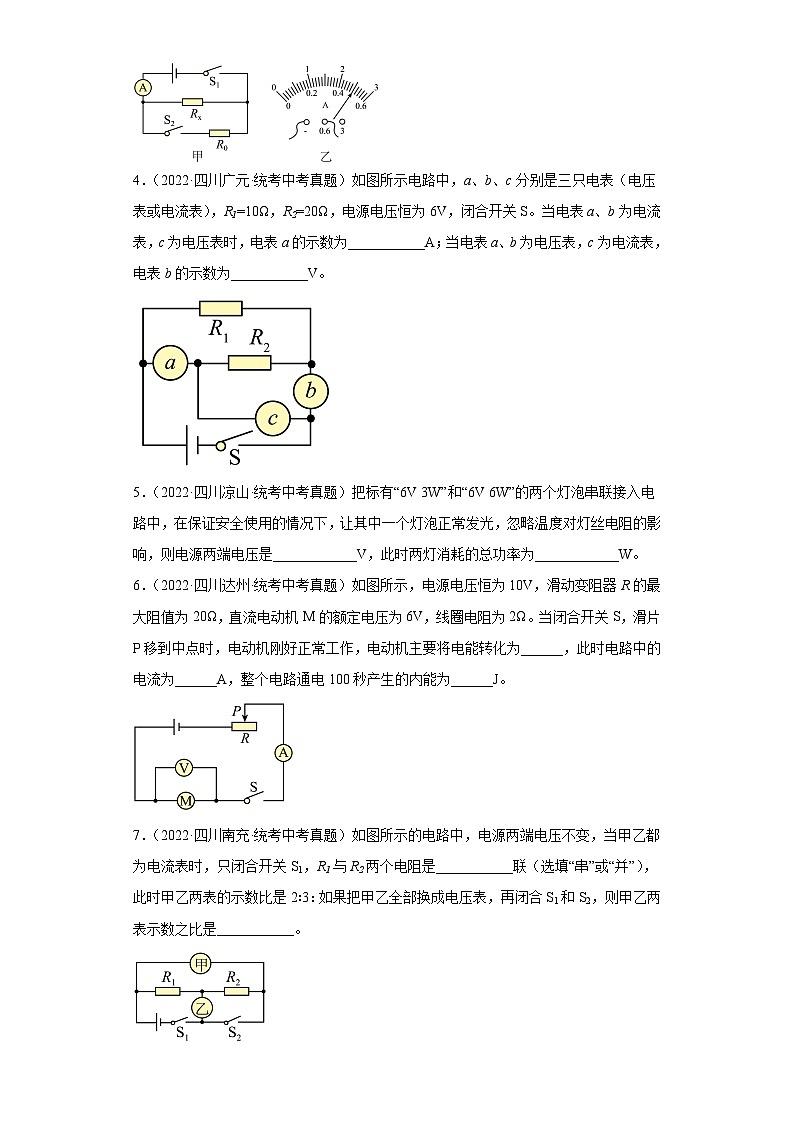

4．（2022·四川广元·统考中考真题）如图所示电路中，a、b、c分别是三只电表（电压表或电流表），R1=10Ω，R2=20Ω，电源电压恒为6V，闭合开关S。当电表a、b为电流表，c为电压表时，电表a的示数为___________A；当电表a、b为电压表，c为电流表，电表b的示数为___________V。

5．（2022·四川凉山·统考中考真题）把标有“6V 3W”和“6V 6W”的两个灯泡串联接入电路中，在保证安全使用的情况下，让其中一个灯泡正常发光，忽略温度对灯丝电阻的影响，则电源两端电压是____________V，此时两灯消耗的总功率为____________W。

6．（2022·四川达州·统考中考真题）如图所示，电源电压恒为10V，滑动变阻器R的最大阻值为20Ω，直流电动机M的额定电压为6V，线圈电阻为2Ω。当闭合开关S，滑片P移到中点时，电动机刚好正常工作，电动机主要将电能转化为______，此时电路中的电流为______A，整个电路通电100秒产生的内能为______J。

7．（2022·四川南充·统考中考真题）如图所示的电路中，电源两端电压不变，当甲乙都为电流表时，只闭合开关S1，R1与R2两个电阻是___________联（选填“串”或“并”），此时甲乙两表的示数比是2∶3：如果把甲乙全部换成电压表，再闭合S1和S2，则甲乙两表示数之比是___________。

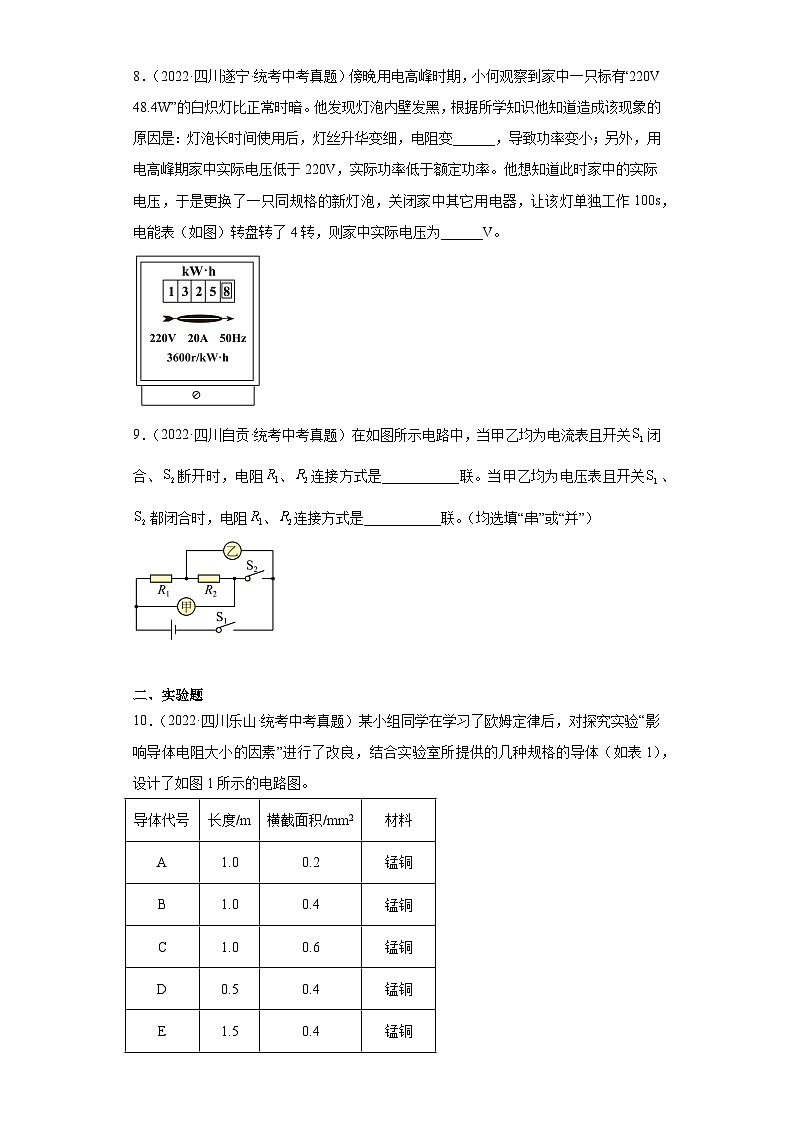

8．（2022·四川遂宁·统考中考真题）傍晚用电高峰时期，小何观察到家中一只标有“220V 48.4W”的白炽灯比正常时暗。他发现灯泡内壁发黑，根据所学知识他知道造成该现象的原因是：灯泡长时间使用后，灯丝升华变细，电阻变______，导致功率变小；另外，用电高峰期家中实际电压低于220V，实际功率低于额定功率。他想知道此时家中的实际电压，于是更换了一只同规格的新灯泡，关闭家中其它用电器，让该灯单独工作100s，电能表（如图）转盘转了4转，则家中实际电压为______V。

9．（2022·四川自贡·统考中考真题）在如图所示电路中，当甲乙均为电流表且开关闭合、断开时，电阻、连接方式是___________联。当甲乙均为电压表且开关、都闭合时，电阻、连接方式是___________联。（均选填“串”或“并”）

二、实验题

10．（2022·四川乐山·统考中考真题）某小组同学在学习了欧姆定律后，对探究实验“影响导体电阻大小的因素”进行了改良，结合实验室所提供的几种规格的导体（如表1），设计了如图1所示的电路图。

表1

（1）图1中，将三个电阻串联是为了保证___________三（选填“电压”或“电流”）相等；

（2）在探究“导体电阻与横截面积的关系”时，R1、R2、R3分别选用A、B、C三段导体。某次读数，电压表V1示数为1.5V、V2示数为0.7V，电压表V3示数如图2所示为___________V。由欧姆定律分析得出，电压表示数越大，导体电阻越___________（选填“大”或“小”）多次调节滑动变阻器重复读数，可得出结论：材料和长度相同时，横截面积越大，导体电阻越___________（选填“大”或“小”）；

（3）在探究“导体电阻与长度的关系”时，选用B、___________和___________（填导体代号），重复上述操作，可得出结论：材料和横截面积相同时，长度越长，导体电阻越大；

（4）本实验主要运用的物理方法是___________（选填“控制变量法”或“模型法”）。

三、计算题

11．（2022·四川攀枝花·统考中考真题）如图所示的电路中，电源电压保持恒定，定值电阻，滑动变阻器R最大阻值为。闭合开关和，当滑动变阻器接入电路中的阻值为零时，电流表、的示数分别为1.0A、0.4A。求：

（1）电阻的阻值；

（2）闭合，断开，调节滑动变阻器，求电路消耗功率的范围。

12．（2022·四川成都·统考中考真题）如图所示，电源电压U=5V，定值电阻R1=10Ω，R2=20Ω，滑动变阻器R的最大阻值为20Ω，电压表的量程为3V，电流表的量程为0.6A。

（1）开关S1、S2、S3均闭合时，求电路消耗的总功率；

（2）S1闭合，S2、S3断开，为保证电路元件安全，求滑动变阻器R能接入电路的阻值范围。

13．（2022·四川遂宁·统考中考真题）小明给家中喂养热带鱼的鱼缸设计了一个加热装置（如图甲），该装置电路如图乙所示：L为照明装饰小彩灯（标有“6V  3W”），为总开关，为温控开关（温度低于20℃自动接通，温度升高到24℃时自动断开），R是阻值为的电热丝。某次换水后，鱼缸内有10kg初温为19℃的水，闭合开关，L正常发光，R开始发热。请你用所学知识与小明一起解决下列问题[]：

（1）电源电压是多少？

（2）R开始发热到停止工作水吸收了多少热量？

（3）R开始发热到停止工作的时间是多少秒？（不考虑热量损失，电热丝产生热量均被水吸收。）

四、作图题

14．（2022·四川广安·统考中考真题）在如图所示电路的“O”内填上适当的电表符号。要求：当开关S闭合时，电路连接正确。

五、综合题

15．（2022·四川资阳·统考中考真题）根据图中提供的信息回答下列各题：

（1）如图甲所示，当人漂浮在水面上时，水对人的浮力______（选填“大于”、“等于”或“小于”）人的重力；

（2）如图乙所示，图中图线是小明绘制的某种物质凝固过程的温度时间图象，则该物质是______（选填“晶体”或“非晶体”）；

（3）图丙是小明眼睛成像示意图。由图可知，小明需要配戴______（选填“凹”或“凸”）透镜制成的眼镜来矫正视力；

（4）电阻箱是电学实验中的常用器材。如图丁所示，该电阻箱的读数为______Ω。

参考答案：

1．     L     R

【详解】[1]闭合开关后发现小灯泡不发光，电流表示数为零，电压表示数接近电源电压，说明了电路中有微弱的电流通过电压表，电流经过电压表，再经过滑动变阻器和开关形成一个通路，所以出现此故障的原因可能是小灯泡L断路。

[2]排除此故障后，闭合开关发现无论怎样移动滑动变阻器的滑片，小灯泡都只能微弱发光，且电流表、电压表示数均不变，说明电路中滑动变阻器电阻不变，起不到调节作用，故障的原因最有可能出现在滑动变阻器R。

2．     8     6

【详解】[1][2]两个灯泡串联，电压表V1测电源电压，电压表V2测灯泡L1两端的电压，灯泡L1的额定电流为

灯泡L2的额定电流为

因此电路中允许通过的最大电流为0.5A，由图乙可知，当电路中的电流为0.5A时，灯泡L1两端的电压为6V，即电压表V2的示数为6V，灯泡L2两端的电压为2V，串联电路中电源电压等于各用电器两端电压之和，因此电路中允许接入的最大电源电压为

U=6V+2V=8V

3．     3.6     12

【详解】[1]当开关S1、S2均闭合时，电流表示数如图乙所示，量程为0—0.6A，分度值为0.02A，该电流表的读数为0.5A，当只闭合开关S1时，只有待测电阻的接入，电流表的示数为0.3A，当开关都闭合时，两电阻并联，通过定值电阻R0的电流为

电源电压为

[2]待测电阻的阻值为

4．     0.3     4

【详解】[1] 闭合开关S，当电表a、b为电流表，c为电压表时，R1、R2并联，电流表a测R2支路的电流，电流表b测量干路电流;根据并联电路的电压特点可知，R2两端的电压为

U2=U=6V

通过R2支路的电流

所以电表a的示数为0.3A。

[2]当电表a、b为电压表，c为电流表，R1、R2串联，电压表a测量电源电压，电压表b测量R2两端的电压;根据串联电路的电阻特点可知，电路中的总电阻

R=R1+R2=10Ω+20Ω=30Ω

电路中的电流为

根据串联电路的电流特点可知，通过R2的电流为

I2′=I=0.2A

由可知，R2两端的电压为

U2′=I2′R2=0.2A×20Ω=4V

所以电表b的示数为4V。

5．     9     4.5

【详解】[1]根据公式可求出灯泡L1的电阻为

所以灯泡L1正常发光时的电流为

灯泡L2的电阻为

所以灯泡L2正常发光时的电流为

因为两灯泡串联，在保证安全使用的情况下让其中一个灯泡正常发光，所以可知电路中的电流

I=I1=0.5A

所以此时的电源电压为

[2]根据P=UI可得，此时两灯消耗的总功率，即电路消耗的功率为

6．     机械能     0.4     192/1.92×102

【详解】[1]电动机工作时，电动机的转子转动，动能增加，即机械能增加，同时电流流过线圈产生热量，线圈的内能增加，但电动机主要将电能转化为机械能。

[2]由题意可知，电源电压为U=10V，电动机线圈电阻为r=2Ω，闭合开关S，滑片P移到中点时，电动机刚好正常工作，则此时电动机两端电压为UM=6V，滑动变阻器接入电路中的电阻为R=10Ω，电路中滑动变阻器和电动机串联，由串联电路中电源电压等于各用电器两端电压之和得，滑动变阻器两端电压为

由欧姆定律可知，此时电路中电流为

故此时电路中的电流为0.4A。

[3]电路为串联电路，则电路的总电阻为

整个电路通电t=100s产生的内能等于电路中电阻产生的热量，由焦耳定律可得，电路产生的热量为

故整个电路通电100秒产生的内能为192J。

7．     并     3∶1

【详解】[1]当甲乙都为电流表时，只闭合开关S1，由图中可知，此时电流有两条流经路径，一条从电源正极出发，经过R1，再经过乙电流表回到电源负极，一条从电源正极出发，经过甲电流表，再经过R2，然后经过乙电流表，最后回到电源负极，可知此时R1与R2两个电阻是并联的。

[2]由电路图可知，此时甲电流表测过R2支路的电流，乙电流表测干路电流，此时两表的示数之比为2∶3，因干路电流等于各支路电流之和，故可知流过R1和R2支路的电流之比为

I1∶I2=1∶2

因并联电路两端电压相等，故由欧姆定律可得，R1和R2的电阻之比为

R1∶R2=2∶1

如果把甲乙全部换成电压表，再闭合S1和S2，由图中可知，此时R1和R2串联，甲电压表测R1和R2两端电压之和，乙电压表测R2两端电压，因串联电路中电流相等，故由欧姆定律可得，此时甲乙两电压表示数之比等于R1与R2电阻之和与R2的电阻之比，即

U1∶U2=(R1+R2)∶R2=3∶1

8．     大     200

【详解】[1]导体的电阻大小与导体的材料、长度、横截面积等有关，相同材料，长度越长、横截面积越小，电阻越大。因此灯泡长时间使用后，灯丝升华变细，即横截面积变小，电阻变大。

[2]由图可知，电能表转盘转了4转，消耗的电能为

新灯泡的实际功率是

灯泡的电阻为

实际电压为

9．     并     串

【详解】[1]由电路图知，开关S1闭合，S2断开，甲、乙均为电流表时，两个电阻并联在电路中，电流表甲测通过R2的电流，电流表乙测干路的电流。

[2]甲、乙均为电压表，S1、S2都闭合时，两个电阻串联连接，电压表甲测电源电压，乙测R2两端的电压。

10．     电流     0.5     大     小     D     E     控制变量法

【详解】（1）[1]将三个电阻串联是为了保证电流相等，因为串联时，电流处处相等。

（2）[2][3][4]如图2所示为电压表，选择小量程，分度值为0.1V，故读数为0.5V；由欧姆定律分析得出，电阻之比为

电阻之比即为电压之比，电压表示数越大，导体电阻越大；电压表V1示数为1.5V、V2示数为0.7V，电压表V3示数为0.5V可知，导体的电阻越变越小，而从A、B、C三段导体横截面积越变越大，故可以得出结论：材料和长度相同时，横截面积越大，导体电阻越小。

（3）[5][6]在探究“导体电阻与长度的关系”时，应该控制材料和横截面积相同时，长度不同，故选择B、D、E三段导体进行实验。

（4）[7]探究“影响导体电阻大小的因素”，有材料、长度、粗细都影响电阻的大小，有多个变量影响实验结果，故需要采用控制变量法。

11．（1）10Ω；（2）

【详解】解：（1）闭合开关和，当滑动变阻器接入电路中的阻值为零时，电阻和并联，电流表测干路电流，示数为，电流表测流过的电流，示数为， 两端的电压为

由于并联电路中各用电器两端电压相等，都等于电源电压，所以两端的电压为

并联电路中，干路电流等于各支路电流之和，所以流过的电流为

的电阻为

（2）闭合，断开，滑动变阻器R与串联接入电路，当时，电路的总电阻最小，电路的功率最大，电路最大功率为

当时，电路的总电阻最大，电路的功率最小，最小功率为

综上所述，电路消耗的功率范围为。

答：（1）电阻 RX 的阻值为10Ω；

（2）闭合 S1，断开 S2 ，电路消耗功率的范围为1.8W≤P≤3.6W。

12．（1）3.75W；（2）0~15Ω

【详解】解：（1）S1、S2、S3均闭合时，R1、R2并联，滑动变阻器R、电压表、电流表被短接，电源电压U=5V，电路中定值电阻R1=10Ω，R2=20Ω，电路中的总电阻R总为

即推出

电路消耗的总功率

（2）S1闭合，S2、S3断开，R1与滑动变阻器R串联，电压表测量滑动变阻器R两端的电压，当滑动变阻器R接入电阻为0时，电路中总电阻最小，电路中的电流最大，此时电路中的电流为

由以上分析可知，电路中电流最大时并未超过电流表的量程，故滑动变阻器阻值可选取的最小值为Rmin=0。

根据串联电路中的电阻分压原理，滑动变阻器的电阻越大，其两端电压越大，电压表的示数也就越大，但电压表由于量程限制，最大示数只能到3V，此时是滑动变阻器达到电路安全允许的最大值，根据串联电路中电源两端电压等于各用电器两端电压之和

可知，当滑动变阻器R两端的电压达到电压表的量程Umax=3V时，定值电阻R1两端电压最小，此时电路中电流最小为

由以上分析可知，当时，滑动变阻器接入电路中的阻值最大，滑动变阻器接入电路中的最大阻值为

滑动变阻器R的最大阻值为20Ω，所以可以取到15Ω，综上可总结出滑动变阻器R能接入电路的阻值范围是0~15Ω。

答：（1）开关S1、S2、S3均闭合时，电路消耗的总功率为3.75W。

（2）S1闭合，S2、S3断开，为保证电路元件安全，滑动变阻器R能接入电路的阻值范围是0~15。

13．（1）；（2）；（3）

【详解】解：（1）由题意可知，当闭合、时，此时照明装饰小彩灯L正常发光，所以照明装饰小彩灯L两端实际电压等于它的额定电压，然后根据并联电路的电压规律可知，电源电压与照明装饰小彩灯L的实际电压相等，即

（2）由题意可知，水吸收的热量为

（3）因为不考虑热量损失，电热丝产生热量均被水吸收，所以可得电热丝R开始发热到停止，放出的热量为

因为该电路是纯电阻电路，所以可以使用焦耳定律的变形公式可得，R开始发热到停止工作的时间是

答：（1）电源电压是6V。

（2）R开始发热到停止工作水吸收了的热量。

（3）R开始发热到停止工作的时间是秒。

14．

【详解】电流从正极出发，经过开关后，分流，分别经过两电阻后，经过电阻R1直接回到负极，经过电阻R2经过下方圆圈后回到负极，故此圆圈是电流表，若上面的圆圈是电流表，则发生了电源短路，故上面的圆圈是电压表，两电阻并联，故如图所示：

15．     等于     非晶体     凹     20.22

【详解】（1）[1]当人漂浮在水面上时，人只受到浮力和重力，处于静止状态，此时人受到的这两个力是一对平衡力，因此水对人的浮力等于人的重力。

（2）[2]由图乙中物质凝固图线可知，此物质没有固定的凝固点，因此该物质是非晶体。

（3）[3]据图丙可知，小明眼睛成像在视网膜之前，是近视眼，因此需要配戴凹透镜制成的眼镜来矫正视力。

（4）[4]图丁所示电阻箱的读数为
