考向1 游标卡尺、螺旋测微器的读数
例1 (1)如图甲所示的三把游标卡尺，它们的游标尺从上至下分别为9 mm长10等分、19 mm长20等分、49 mm长50等分，它们的读数依次为________ mm，________ mm，________ mm.
(2)使用螺旋测微器测量金属丝的直径，示数如图乙所示，则金属丝的直径是________ mm.
考向2 电压表、电流表和电阻箱的读数
例2 (1)如图甲所示的电表使用0.6 A量程时，对应刻度盘上每一小格代表________A，图中表针示数为________ A；当使用3 A量程时，对应刻度盘中每一小格代表________ A，图中表针示数为________ A.
(2)如图乙所示的电表使用较小量程时，每小格表示_______ V，图中表针的示数为_______ V；若使用的是较大量程，则这时表盘刻度每小格表示________ V，图中表针示数为________ V.

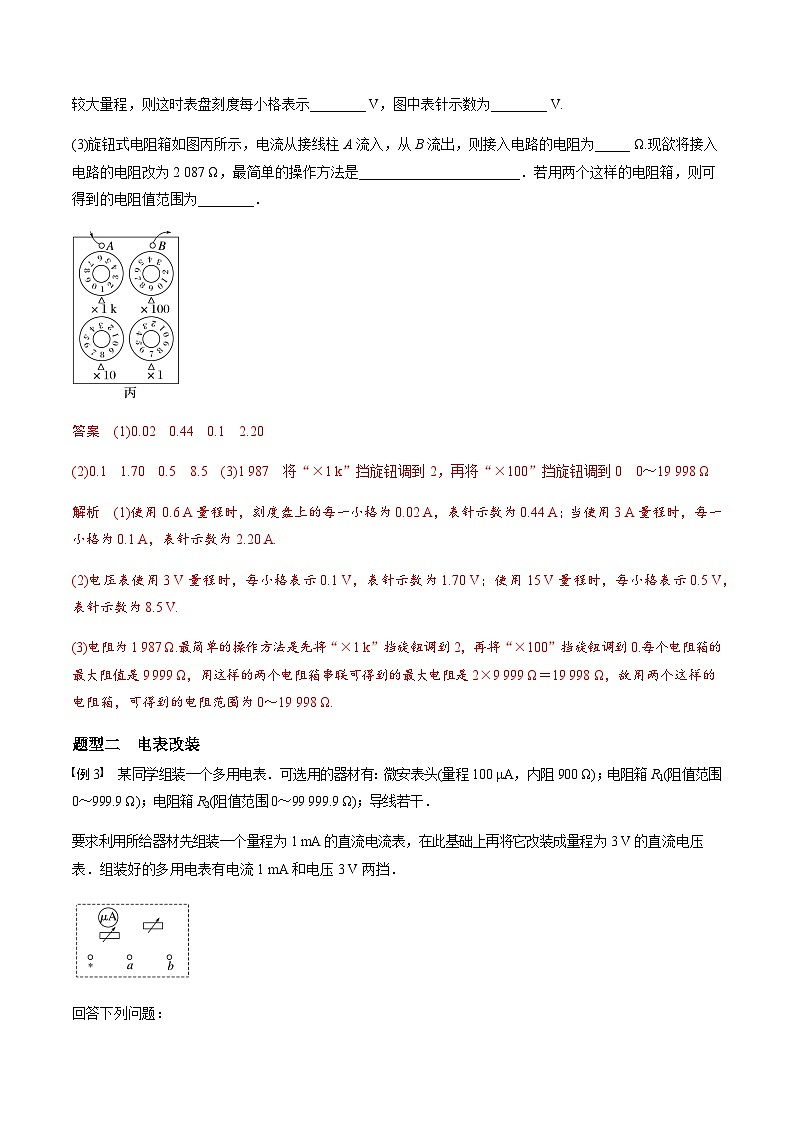

(3)旋钮式电阻箱如图丙所示，电流从接线柱A流入，从B流出，则接入电路的电阻为_____ Ω.现欲将接入电路的电阻改为2 087 Ω，最简单的操作方法是_______________________．若用两个这样的电阻箱，则可得到的电阻值范围为________．
题型二 电表改装
例3 某同学组装一个多用电表．可选用的器材有：微安表头(量程100 μA，内阻900 Ω)；电阻箱R1(阻值范围0～999.9 Ω)；电阻箱R2(阻值范围0～99 999.9 Ω)；导线若干．
要求利用所给器材先组装一个量程为1 mA的直流电流表，在此基础上再将它改装成量程为3 V的直流电压表．组装好的多用电表有电流1 mA和电压3 V两挡．
回答下列问题：

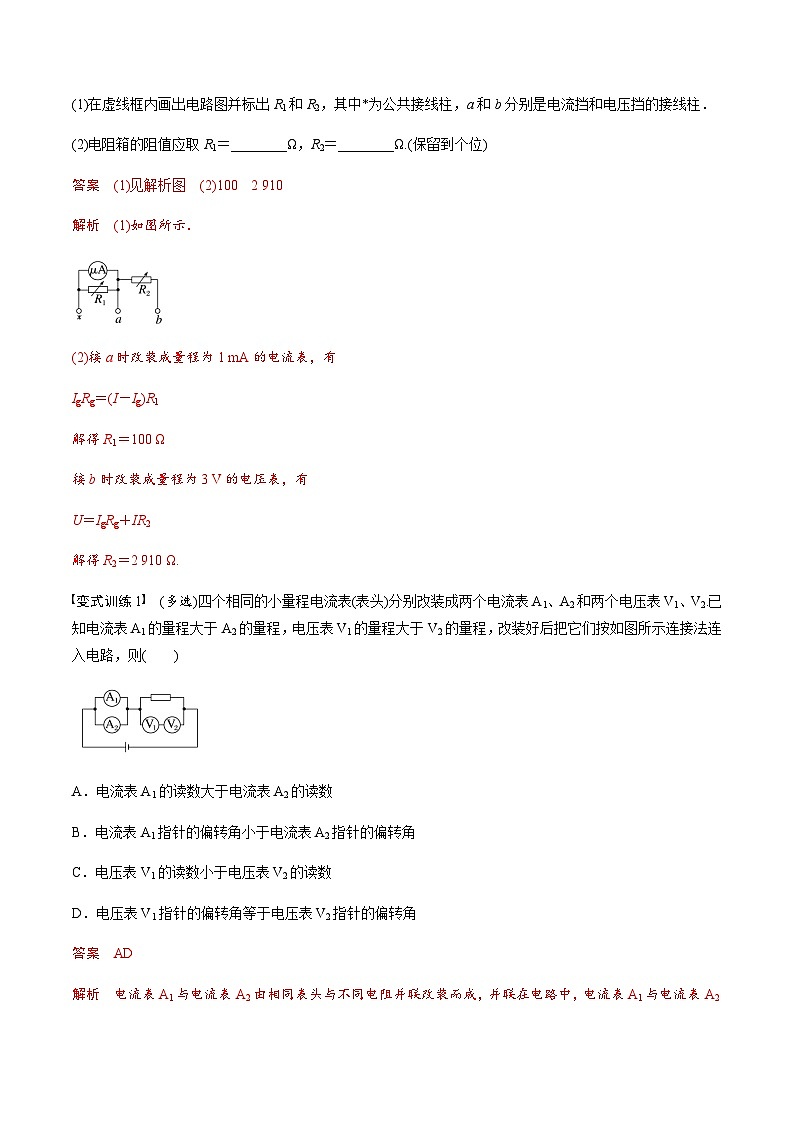

(1)在虚线框内画出电路图并标出R1和R2，其中*为公共接线柱，a和b分别是电流挡和电压挡的接线柱．
(2)电阻箱的阻值应取R1＝________Ω，R2＝________Ω.(保留到个位)
变式训练1 (多选)四个相同的小量程电流表(表头)分别改装成两个电流表A1、A2和两个电压表V1、V2.已知电流表A1的量程大于A2的量程，电压表V1的量程大于V2的量程，改装好后把它们按如图所示连接法连入电路，则( )
A．电流表A1的读数大于电流表A2的读数
B．电流表A1指针的偏转角小于电流表A2指针的偏转角
C．电压表V1的读数小于电压表V2的读数
D．电压表V1指针的偏转角等于电压表V2指针的偏转角
题型三 测量电路与控制电路的选择
考向1 电流表的内、外接法

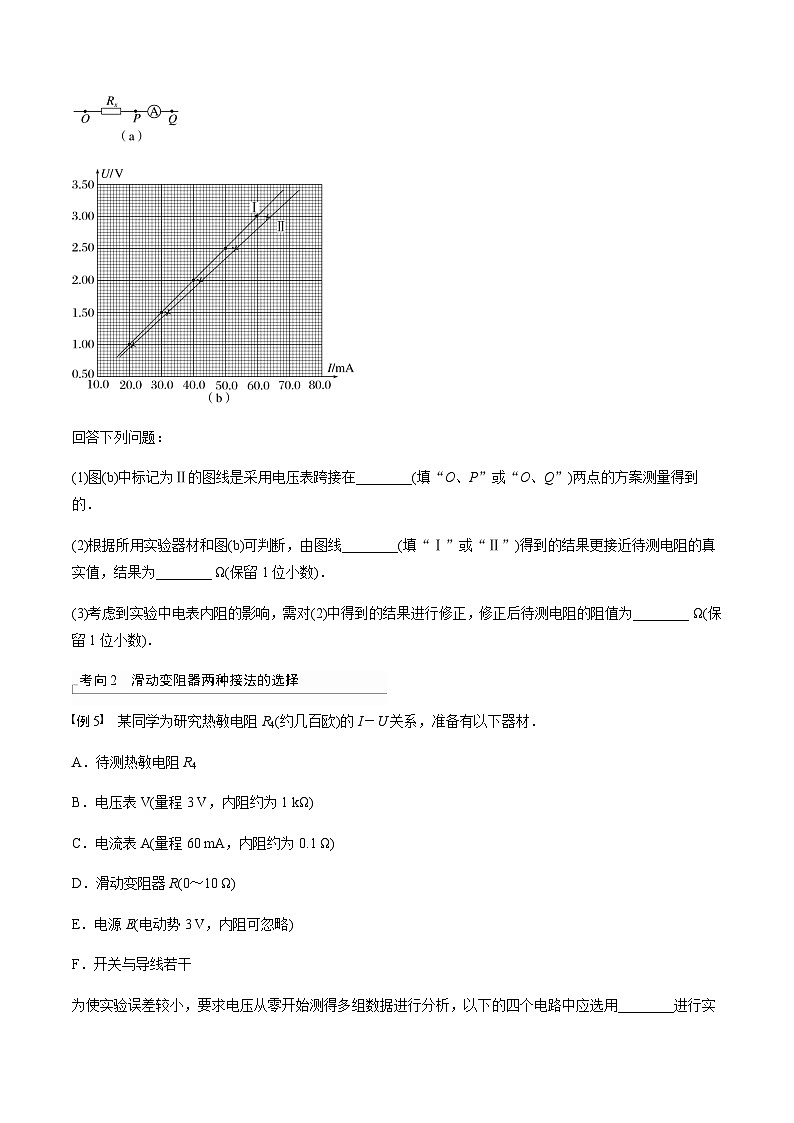

例4 某同学用伏安法测量一阻值为几十欧姆的电阻Rx，所用电压表的内阻为1 kΩ，电流表内阻为0.5 Ω.该同学采用两种测量方案，一种是将电压表跨接在图(a)所示电路的O、P两点之间，另一种是跨接在O、Q两点之间．测量得到如图(b)所示的两条U－I图线，其中U与I分别为电压表和电流表的示数．
回答下列问题：
(1)图(b)中标记为Ⅱ的图线是采用电压表跨接在________(填“O、P”或“O、Q”)两点的方案测量得到的．
(2)根据所用实验器材和图(b)可判断，由图线________(填“Ⅰ”或“Ⅱ”)得到的结果更接近待测电阻的真实值，结果为________ Ω(保留1位小数)．
(3)考虑到实验中电表内阻的影响，需对(2)中得到的结果进行修正，修正后待测电阻的阻值为________ Ω(保留1位小数)．
考向2 滑动变阻器两种接法的选择
例5 某同学为研究热敏电阻R4(约几百欧)的I－U关系，准备有以下器材．
A．待测热敏电阻R4
B．电压表V(量程3 V，内阻约为1 kΩ)
C．电流表A(量程60 mA，内阻约为0.1 Ω)
D．滑动变阻器R(0～10 Ω)
E．电源E(电动势3 V，内阻可忽略)
F．开关与导线若干
为使实验误差较小，要求电压从零开始测得多组数据进行分析，以下的四个电路中应选用________进行实验．
题型四 实验器材的选取与实物图的连接
例6 某同学用伏安法测定待测电阻Rx的阻值(约为10 kΩ)，除了Rx、开关S、导线外，还有下列器材供选用：
A．电压表(量程0～1 V，内阻约10 kΩ)
B．电压表(量程0～10 V，内阻约100 kΩ)
C．电流表(量程0～1 mA，内阻约30 Ω)
D．电流表(量程0～0.6 A，内阻约0.05 Ω)
E．电源(电动势1.5 V，额定电流0.5 A，内阻不计)
F．电源(电动势 12 V，额定电流2 A，内阻不计)
G．滑动变阻器R0(阻值范围0～10 Ω，额定电流2 A)
(1)为使测量尽量准确，电压表选用________，电流表选用________，电源选用________．(均填器材的字母代号)
(2)在虚线框内画出测量Rx阻值的实验电路图．
(3)该同学选择器材、连接电路和操作均正确，从实验原理上看，待测电阻测量值会________其真实值(填“大于”“小于”或“等于”)，原因是_______________________________．
变式训练2 现要用如图甲所示的电路图来测量某一电压表V的内阻．给定的器材有：待测电压表V(量程2 V，内阻约为4 kΩ)；电流表A(量程1.2 mA，内阻约500 Ω)；直流电源E(电动势约2.4 V，内阻不计)；滑动变阻器R0(最大阻值20 Ω)；定值电阻R(3个：阻值分别为2 kΩ、20 kΩ、200 kΩ)；开关S及导线若干．要求测量时两电表指针偏转均超过其量程的一半．
(1)定值电阻R应该选用的电阻阻值为________ kΩ；
(2)根据图甲的测量电路原理图，用笔画线代替导线，在图乙所给的实物图上连线；
(3)根据图甲的测量电路原理图，开关S闭合前，滑动变阻器的滑动端应滑动到最________端(选填“左”或“右”)；
(4)电路接通后，把滑动变阻器的滑动端滑动到某一位置，若此时电压表读数为U，电流表读数为I，则电压表内阻RV＝________.
课时精练
1．某同学要测量一个由新材料制成的均匀圆柱体的电阻率ρ.步骤如下：
(1)用20分度的游标卡尺测量其长度如图甲所示，可知其长度为________ mm.
(2)用螺旋测微器测量其直径如图乙所示，可知其直径为________ mm.
2．如图，螺旋测微器的读数为________ mm；电压表的读数为________ V，电流表的读数为________ A.
3．有一个电阻Rx，其阻值大约是10 Ω，请选择适当的器材，以便测量其阻值．可供选择的电路如图甲、乙所示，可供选择的器材如下：
A．电动势为4.5 V、内阻不计的电源E
B．量程为0～15 V、内阻10 kΩ的电压表V1
C．量程为0～3 V、内阻6 kΩ的电压表V2
D．量程为0～300 mA、内阻4 Ω的电流表A1
E．量程为0～5 A、内阻2 Ω的电流表A2
F．最大阻值20 Ω、额定电流1.5 A的滑动变阻器R1
G．最大阻值500 Ω、额定电流0.5 A的滑动变阻器R2
H．开关和若干根导线
则选用的电路是________(选填“甲”或“乙”)，选用的器材有________(填器材前的字母)．
4．某实验小组要测量一根镍铬合金丝通过额定电流(0.4 A)时的电阻．把合金丝绕成螺线圈固定在接线板上，提供的实验器材如图乙所示：直流电源、电流表、电压表、滑动变阻器(最大阻值50 Ω)、开关和导线若干．
(1)采用如图甲所示的电路测电阻时，电压表一端接线固定，另一端接线接a点，调节滑动变阻器，使得电流表示数为0.40 A，此时电压表示数为10.0 V；保持滑动变阻器滑片位置不变，电压表另一端接b点时，发现电流表示数几乎不变，电压表示数变为10.5 V．那么本实验中电压表另一端接线接________点时，得到的结果更接近合金丝电阻的真实值，此时电阻的测量值为________ Ω.(计算结果保留三位有效数字)
(2)实验之前滑动变阻器滑片的位置如图乙所示，根据第(1)问的解答，为保证实验的安全性，请你用笔画线代替导线把乙图的电路连接完整．
5．某同学要测量一个未知电阻的阻值，实验室提供的器材有：
A．电流表A1：量程为0～3 mA，内阻r1约为15 Ω
B．电流表A2：量程为0～1.5 mA，内阻r2为25 Ω
C．定值电阻R1：R1＝9 975 Ω
D．定值电阻R2：R2＝1 975 Ω
E．滑动变阻器R3：最大阻值为10 Ω
F．电源E，电动势为3 V，内阻很小但不可忽略
G．开关S及导线若干
(1)该同学根据实验器材设计了如图所示的测量电路，闭合开关S之前，滑动变阻器R3的滑片应置于________(填“最左端”或“最右端”)．
(2)实验中需要量程为0～3 V的电压表，则电路图中的电流表①应选择________，定值电阻R应选择________(均填器材前面的序号)．
(3)调节滑动变阻器，将滑动变阻器的滑片置于合适的位置，若此时电流表A1的示数为I1，电流表A2的示数为I2，则待测电阻Rx＝________(用物理量的符号表示)．
6．电阻Rx的阻值在3～5 kΩ间，现要测量其电阻，实验室提供了下列器材：
电压表V(量程3 V，内阻约为30 kΩ)
电流表A1(量程100 μA，内阻约为100 Ω)
电流表A2(量程1 mA，内阻约为10 Ω)
滑动变阻器R(最大电阻500 Ω)
电源E(电动势4 V)
开关S及导线若干
某课外活动小组设计了如图甲所示的测量电路进行了实验，请回答下列问题：
(1)电路中电流表应选用上述器材中的________(填写字母代号)；
(2)闭合开关S前，滑动变阻器的滑动触头P应在________(选填“a”或“b”)端；
(3)请根据图甲所示的电路图，在图乙中将实物连接补充完整；
(4)实验中得到的I－U图线如图丙中的实线d所示，电阻Rx的测量值为________ kΩ.
(5)由于本实验存在误差，你认为电阻Rx的真实I－U图线应为图丙中图线________(选填“c” 或“e”)．
(6)某同学对图甲中虚线框内的电路进行修改，并从上述器材中选用适当的器材，设计出了测量电压表V内阻的电路，请在方框内画出该同学修改部分的电路，并在图中标出所选用的器材．
7．一课外实验小组用如图所示的电路测量某待测电阻Rx的阻值，图中R0为标准定值电阻(R0＝20.0 Ω)；可视为理想电压表；S1为单刀开关，S2为单刀双掷开关；E为电源；R为滑动变阻器．采用如下步骤完成实验：
(1)按照实验原理线路图(a)，将图(b)中实物连线；
(2)将滑动变阻器滑动端置于适当的位置，闭合S1；
(3)将开关S2掷于1端，改变滑动变阻器滑动端的位置，记下此时电压表的示数U1；然后将S2掷于2端，记下此时电压表的示数U2；
(4)待测电阻阻值的表达式Rx＝______(用R0、U1、U2表示)；
(5)重复步骤(3)，得到如下数据：
(6)利用上述5次测量所得eq \f(U2,U1)的平均值，求得Rx＝________ Ω.(保留1位小数)
1
2
3
4
5
U1/V
0.25
0.30
0.36
0.40
0.44
U2/V
0.86
1.03
1.22
1.36
1.49
eq \f(U2,U1)
3.44
3.43
3.39
3.40
3.39
考向1 游标卡尺、螺旋测微器的读数
例1 (1)如图甲所示的三把游标卡尺，它们的游标尺从上至下分别为9 mm长10等分、19 mm长20等分、49 mm长50等分，它们的读数依次为________ mm，________ mm，________ mm.
(2)使用螺旋测微器测量金属丝的直径，示数如图乙所示，则金属丝的直径是________ mm.
考向2 电压表、电流表和电阻箱的读数
例2 (1)如图甲所示的电表使用0.6 A量程时，对应刻度盘上每一小格代表________A，图中表针示数为________ A；当使用3 A量程时，对应刻度盘中每一小格代表________ A，图中表针示数为________ A.
(2)如图乙所示的电表使用较小量程时，每小格表示_______ V，图中表针的示数为_______ V；若使用的是较大量程，则这时表盘刻度每小格表示________ V，图中表针示数为________ V.
(3)旋钮式电阻箱如图丙所示，电流从接线柱A流入，从B流出，则接入电路的电阻为_____ Ω.现欲将接入电路的电阻改为2 087 Ω，最简单的操作方法是_______________________．若用两个这样的电阻箱，则可得到的电阻值范围为________．
题型二 电表改装
例3 某同学组装一个多用电表．可选用的器材有：微安表头(量程100 μA，内阻900 Ω)；电阻箱R1(阻值范围0～999.9 Ω)；电阻箱R2(阻值范围0～99 999.9 Ω)；导线若干．
要求利用所给器材先组装一个量程为1 mA的直流电流表，在此基础上再将它改装成量程为3 V的直流电压表．组装好的多用电表有电流1 mA和电压3 V两挡．
回答下列问题：
(1)在虚线框内画出电路图并标出R1和R2，其中*为公共接线柱，a和b分别是电流挡和电压挡的接线柱．
(2)电阻箱的阻值应取R1＝________Ω，R2＝________Ω.(保留到个位)
变式训练1 (多选)四个相同的小量程电流表(表头)分别改装成两个电流表A1、A2和两个电压表V1、V2.已知电流表A1的量程大于A2的量程，电压表V1的量程大于V2的量程，改装好后把它们按如图所示连接法连入电路，则( )
A．电流表A1的读数大于电流表A2的读数
B．电流表A1指针的偏转角小于电流表A2指针的偏转角
C．电压表V1的读数小于电压表V2的读数
D．电压表V1指针的偏转角等于电压表V2指针的偏转角
题型三 测量电路与控制电路的选择
考向1 电流表的内、外接法
例4 某同学用伏安法测量一阻值为几十欧姆的电阻Rx，所用电压表的内阻为1 kΩ，电流表内阻为0.5 Ω.该同学采用两种测量方案，一种是将电压表跨接在图(a)所示电路的O、P两点之间，另一种是跨接在O、Q两点之间．测量得到如图(b)所示的两条U－I图线，其中U与I分别为电压表和电流表的示数．
回答下列问题：
(1)图(b)中标记为Ⅱ的图线是采用电压表跨接在________(填“O、P”或“O、Q”)两点的方案测量得到的．
(2)根据所用实验器材和图(b)可判断，由图线________(填“Ⅰ”或“Ⅱ”)得到的结果更接近待测电阻的真实值，结果为________ Ω(保留1位小数)．
(3)考虑到实验中电表内阻的影响，需对(2)中得到的结果进行修正，修正后待测电阻的阻值为________ Ω(保留1位小数)．
考向2 滑动变阻器两种接法的选择
例5 某同学为研究热敏电阻R4(约几百欧)的I－U关系，准备有以下器材．
A．待测热敏电阻R4
B．电压表V(量程3 V，内阻约为1 kΩ)
C．电流表A(量程60 mA，内阻约为0.1 Ω)
D．滑动变阻器R(0～10 Ω)
E．电源E(电动势3 V，内阻可忽略)
F．开关与导线若干
为使实验误差较小，要求电压从零开始测得多组数据进行分析，以下的四个电路中应选用________进行实验．
题型四 实验器材的选取与实物图的连接
例6 某同学用伏安法测定待测电阻Rx的阻值(约为10 kΩ)，除了Rx、开关S、导线外，还有下列器材供选用：
A．电压表(量程0～1 V，内阻约10 kΩ)
B．电压表(量程0～10 V，内阻约100 kΩ)
C．电流表(量程0～1 mA，内阻约30 Ω)
D．电流表(量程0～0.6 A，内阻约0.05 Ω)
E．电源(电动势1.5 V，额定电流0.5 A，内阻不计)
F．电源(电动势 12 V，额定电流2 A，内阻不计)
G．滑动变阻器R0(阻值范围0～10 Ω，额定电流2 A)
(1)为使测量尽量准确，电压表选用________，电流表选用________，电源选用________．(均填器材的字母代号)
(2)在虚线框内画出测量Rx阻值的实验电路图．
(3)该同学选择器材、连接电路和操作均正确，从实验原理上看，待测电阻测量值会________其真实值(填“大于”“小于”或“等于”)，原因是_______________________________．
变式训练2 现要用如图甲所示的电路图来测量某一电压表V的内阻．给定的器材有：待测电压表V(量程2 V，内阻约为4 kΩ)；电流表A(量程1.2 mA，内阻约500 Ω)；直流电源E(电动势约2.4 V，内阻不计)；滑动变阻器R0(最大阻值20 Ω)；定值电阻R(3个：阻值分别为2 kΩ、20 kΩ、200 kΩ)；开关S及导线若干．要求测量时两电表指针偏转均超过其量程的一半．
(1)定值电阻R应该选用的电阻阻值为________ kΩ；
(2)根据图甲的测量电路原理图，用笔画线代替导线，在图乙所给的实物图上连线；
(3)根据图甲的测量电路原理图，开关S闭合前，滑动变阻器的滑动端应滑动到最________端(选填“左”或“右”)；
(4)电路接通后，把滑动变阻器的滑动端滑动到某一位置，若此时电压表读数为U，电流表读数为I，则电压表内阻RV＝________.
课时精练
1．某同学要测量一个由新材料制成的均匀圆柱体的电阻率ρ.步骤如下：
(1)用20分度的游标卡尺测量其长度如图甲所示，可知其长度为________ mm.
(2)用螺旋测微器测量其直径如图乙所示，可知其直径为________ mm.
2．如图，螺旋测微器的读数为________ mm；电压表的读数为________ V，电流表的读数为________ A.
3．有一个电阻Rx，其阻值大约是10 Ω，请选择适当的器材，以便测量其阻值．可供选择的电路如图甲、乙所示，可供选择的器材如下：
A．电动势为4.5 V、内阻不计的电源E
B．量程为0～15 V、内阻10 kΩ的电压表V1
C．量程为0～3 V、内阻6 kΩ的电压表V2
D．量程为0～300 mA、内阻4 Ω的电流表A1
E．量程为0～5 A、内阻2 Ω的电流表A2
F．最大阻值20 Ω、额定电流1.5 A的滑动变阻器R1
G．最大阻值500 Ω、额定电流0.5 A的滑动变阻器R2
H．开关和若干根导线
则选用的电路是________(选填“甲”或“乙”)，选用的器材有________(填器材前的字母)．
4．某实验小组要测量一根镍铬合金丝通过额定电流(0.4 A)时的电阻．把合金丝绕成螺线圈固定在接线板上，提供的实验器材如图乙所示：直流电源、电流表、电压表、滑动变阻器(最大阻值50 Ω)、开关和导线若干．
(1)采用如图甲所示的电路测电阻时，电压表一端接线固定，另一端接线接a点，调节滑动变阻器，使得电流表示数为0.40 A，此时电压表示数为10.0 V；保持滑动变阻器滑片位置不变，电压表另一端接b点时，发现电流表示数几乎不变，电压表示数变为10.5 V．那么本实验中电压表另一端接线接________点时，得到的结果更接近合金丝电阻的真实值，此时电阻的测量值为________ Ω.(计算结果保留三位有效数字)
(2)实验之前滑动变阻器滑片的位置如图乙所示，根据第(1)问的解答，为保证实验的安全性，请你用笔画线代替导线把乙图的电路连接完整．
5．某同学要测量一个未知电阻的阻值，实验室提供的器材有：
A．电流表A1：量程为0～3 mA，内阻r1约为15 Ω
B．电流表A2：量程为0～1.5 mA，内阻r2为25 Ω
C．定值电阻R1：R1＝9 975 Ω
D．定值电阻R2：R2＝1 975 Ω
E．滑动变阻器R3：最大阻值为10 Ω
F．电源E，电动势为3 V，内阻很小但不可忽略
G．开关S及导线若干
(1)该同学根据实验器材设计了如图所示的测量电路，闭合开关S之前，滑动变阻器R3的滑片应置于________(填“最左端”或“最右端”)．
(2)实验中需要量程为0～3 V的电压表，则电路图中的电流表①应选择________，定值电阻R应选择________(均填器材前面的序号)．
(3)调节滑动变阻器，将滑动变阻器的滑片置于合适的位置，若此时电流表A1的示数为I1，电流表A2的示数为I2，则待测电阻Rx＝________(用物理量的符号表示)．
6．电阻Rx的阻值在3～5 kΩ间，现要测量其电阻，实验室提供了下列器材：
电压表V(量程3 V，内阻约为30 kΩ)
电流表A1(量程100 μA，内阻约为100 Ω)
电流表A2(量程1 mA，内阻约为10 Ω)
滑动变阻器R(最大电阻500 Ω)
电源E(电动势4 V)
开关S及导线若干
某课外活动小组设计了如图甲所示的测量电路进行了实验，请回答下列问题：
(1)电路中电流表应选用上述器材中的________(填写字母代号)；
(2)闭合开关S前，滑动变阻器的滑动触头P应在________(选填“a”或“b”)端；
(3)请根据图甲所示的电路图，在图乙中将实物连接补充完整；
(4)实验中得到的I－U图线如图丙中的实线d所示，电阻Rx的测量值为________ kΩ.
(5)由于本实验存在误差，你认为电阻Rx的真实I－U图线应为图丙中图线________(选填“c” 或“e”)．
(6)某同学对图甲中虚线框内的电路进行修改，并从上述器材中选用适当的器材，设计出了测量电压表V内阻的电路，请在方框内画出该同学修改部分的电路，并在图中标出所选用的器材．
7．一课外实验小组用如图所示的电路测量某待测电阻Rx的阻值，图中R0为标准定值电阻(R0＝20.0 Ω)；可视为理想电压表；S1为单刀开关，S2为单刀双掷开关；E为电源；R为滑动变阻器．采用如下步骤完成实验：
(1)按照实验原理线路图(a)，将图(b)中实物连线；
(2)将滑动变阻器滑动端置于适当的位置，闭合S1；
(3)将开关S2掷于1端，改变滑动变阻器滑动端的位置，记下此时电压表的示数U1；然后将S2掷于2端，记下此时电压表的示数U2；
(4)待测电阻阻值的表达式Rx＝______(用R0、U1、U2表示)；
(5)重复步骤(3)，得到如下数据：
(6)利用上述5次测量所得eq \f(U2,U1)的平均值，求得Rx＝________ Ω.(保留1位小数)
1
2
3
4
5
U1/V
0.25
0.30
0.36
0.40
0.44
U2/V
0.86
1.03
1.22
1.36
1.49
eq \f(U2,U1)
3.44
3.43
3.39
3.40
3.39
