3、画受力图练习

 3、画受力图练习

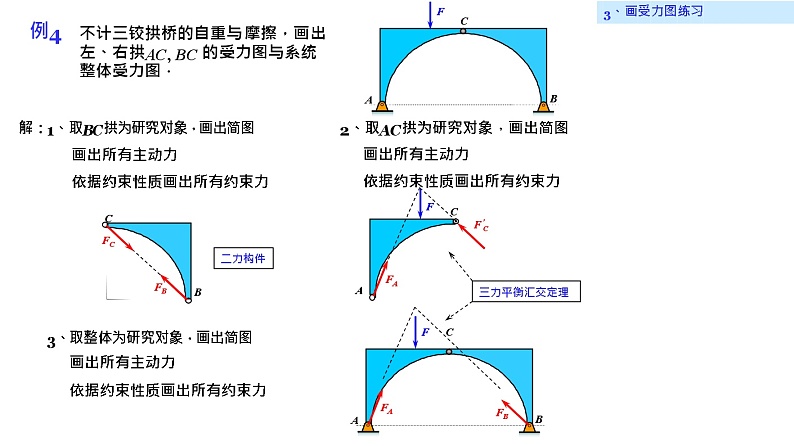

例4 不计三铰拱桥的自重与摩擦，画出左、右拱AC, BC 的受力图与系统整体受力图．

解：1、取BC拱为研究对象，画出简图

画出所有主动力

依据约束性质画出所有约束力

C

2、取AC拱为研究对象，画出简图

画出所有主动力

依据约束性质画出所有约束力

B A

3、取整体为研究对象，画出简图画出所有主动力

依据约束性质画出所有约束力

例5 不计各杆的自重与摩擦，画出图示结构中AC,

BC 杆 的受力图与系统整体受力图．

解：1、取BC杆为研究对象，销钉置于AC杆上，

画出简图

画出所有主动力

依据约束性质画出所有约束力

FA

2、取AC杆为研究对象，画出简图

画出所有主动力

依据约束性质画出所有约束力

3、取整体为研究对象，画出简图画出所有主动力

依据约束性质画出所有约束力

F’C

FA

FB

将销钉置于BC杆上其分析过程类似，请同学们课后自己分析。

如果取AC, BC杆为研究对象，且销钉与两杆分离的话，则：

F’C2

F’C1

FC2 F

BC杆 AC杆 销钉
