专题08 静电场——【山东专用】2020-2022三年高考物理真题分类汇编（原卷版+解析版）

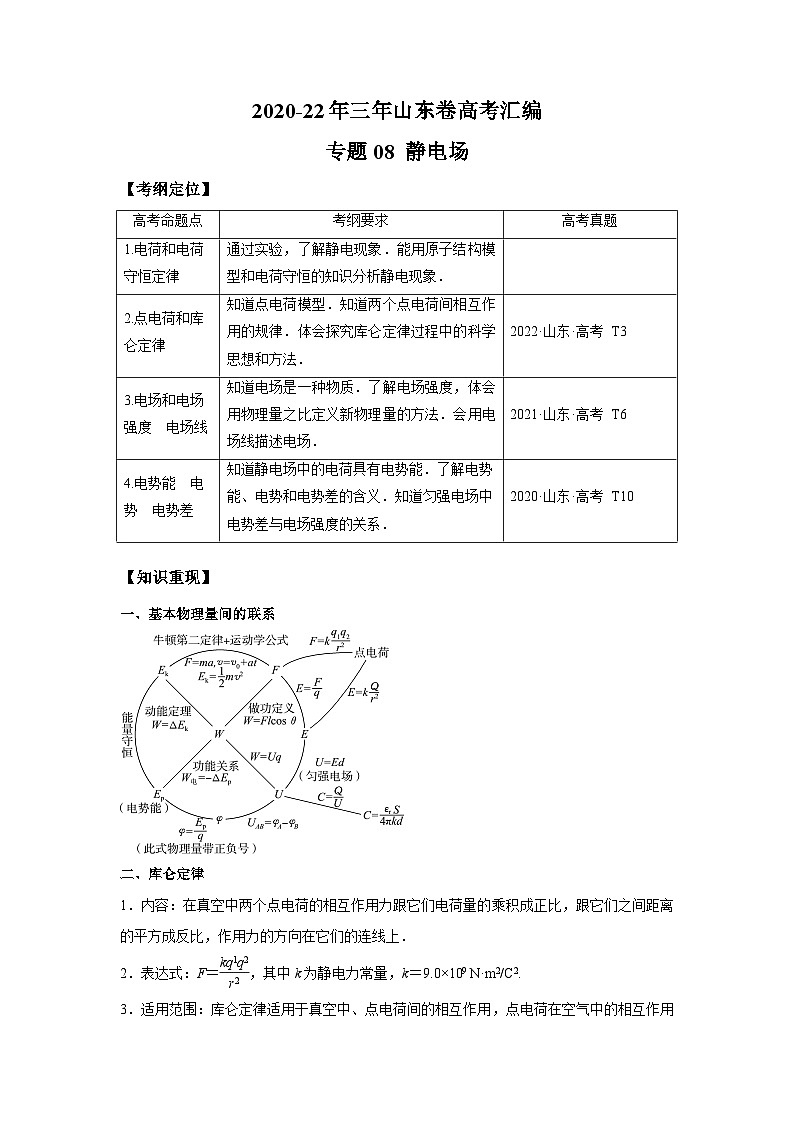

2020-22年三年山东卷高考汇编

专题08 静电场

【考纲定位】

【知识重现】

一、基本物理量间的联系

二、库仑定律

1．内容：在真空中两个点电荷的相互作用力跟它们电荷量的乘积成正比，跟它们之间距离的平方成反比，作用力的方向在它们的连线上．

2．表达式：F＝，其中k为静电力常量，k＝9.0×109 N·m2/C2.

3．适用范围：库仑定律适用于真空中、点电荷间的相互作用，点电荷在空气中的相互作用也可以应用该定律．

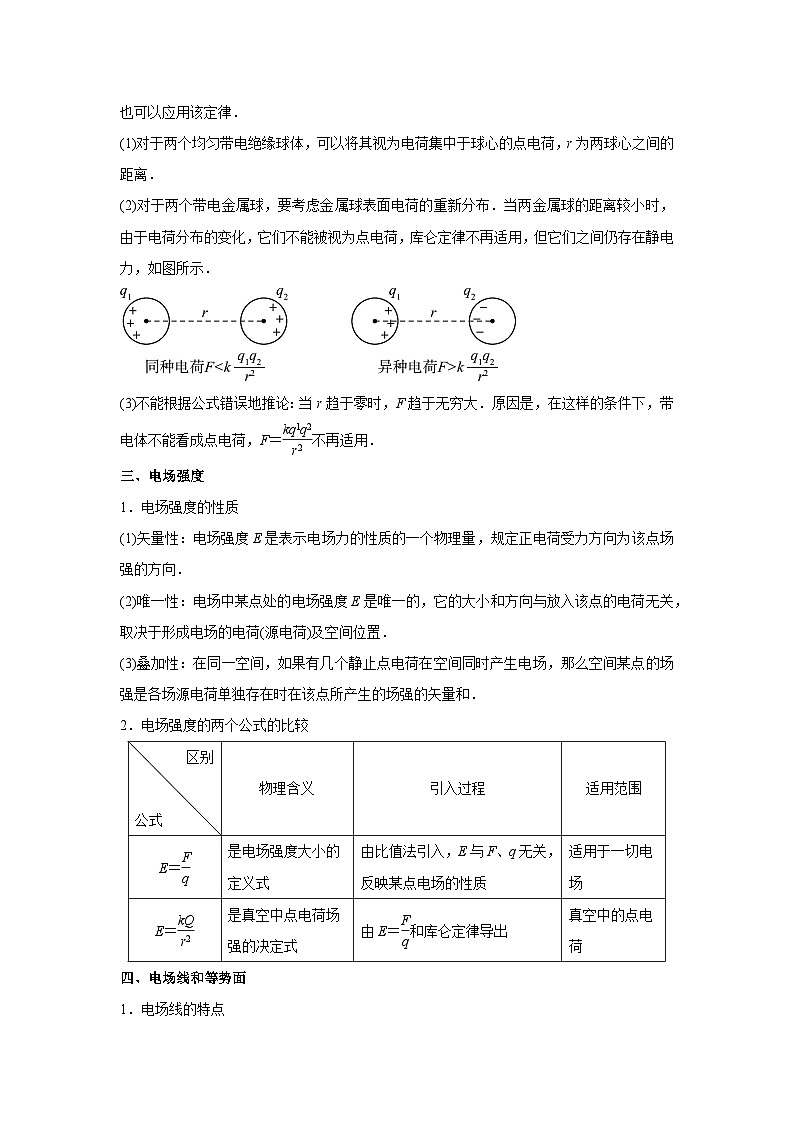

(1)对于两个均匀带电绝缘球体，可以将其视为电荷集中于球心的点电荷，r为两球心之间的距离．

(2)对于两个带电金属球，要考虑金属球表面电荷的重新分布．当两金属球的距离较小时，由于电荷分布的变化，它们不能被视为点电荷，库仑定律不再适用，但它们之间仍存在静电力，如图所示．

(3)不能根据公式错误地推论：当r趋于零时，F趋于无穷大．原因是，在这样的条件下，带电体不能看成点电荷，F＝不再适用．

三、电场强度

1．电场强度的性质

(1)矢量性：电场强度E是表示电场力的性质的一个物理量，规定正电荷受力方向为该点场强的方向．

(2)唯一性：电场中某点处的电场强度E是唯一的，它的大小和方向与放入该点的电荷无关，取决于形成电场的电荷(源电荷)及空间位置．

(3)叠加性：在同一空间，如果有几个静止点电荷在空间同时产生电场，那么空间某点的场强是各场源电荷单独存在时在该点所产生的场强的矢量和．

2．电场强度的两个公式的比较

四、电场线和等势面

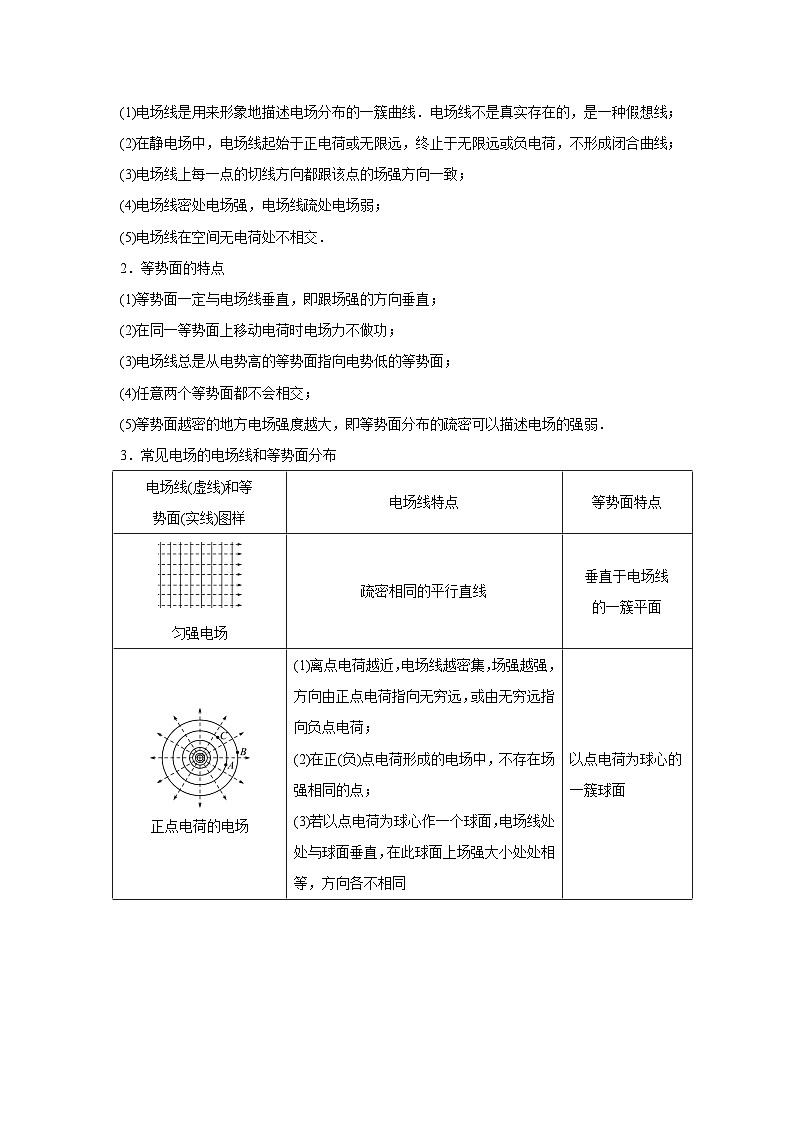

1．电场线的特点

(1)电场线是用来形象地描述电场分布的一簇曲线．电场线不是真实存在的，是一种假想线；

(2)在静电场中，电场线起始于正电荷或无限远，终止于无限远或负电荷，不形成闭合曲线；

(3)电场线上每一点的切线方向都跟该点的场强方向一致；

(4)电场线密处电场强，电场线疏处电场弱；

(5)电场线在空间无电荷处不相交．

2．等势面的特点

(1)等势面一定与电场线垂直，即跟场强的方向垂直；

(2)在同一等势面上移动电荷时电场力不做功；

(3)电场线总是从电势高的等势面指向电势低的等势面；

(4)任意两个等势面都不会相交；

(5)等势面越密的地方电场强度越大，即等势面分布的疏密可以描述电场的强弱．

3．常见电场的电场线和等势面分布

五、电场强度、电势、电势差、电势能的区别与联系

六、两个电容公式的比较

七、带电粒子在电场中的运动

1．加速

(1)匀强电场中，v0与E平行时，可用牛顿第二定律和运动学公式求解：a＝，

E＝，v－v＝2ax.

(2)非匀强电场中用动能定理求解(匀强电场亦可)：Uq＝mv2－mv.

2．偏转

带电粒子以速度v0垂直于电场线方向飞入匀强电场时，受到恒定的与初速度方向垂直的电场力F的作用而做匀变速曲线运动(类平抛运动)，如图所示．粒子偏转问题的分析方法类似于平抛运动：

(1)沿初速度方向做匀速直线运动，运动时间t＝；

(2)沿电场力方向做初速度为零的匀加速直线运动，加速度a＝＝＝；

(3)离开电场时的偏移量y＝at2＝；　　

(4)离开电场时的偏转角φ满足tan φ＝＝＝.

解决此类问题的关键是利用正交分解的思想来处理类平抛运动．常见的思路有两种：一种是正交分解位移，另一种是正交分解速度．

【真题汇编】

1．（2022·山东·高考真题）半径为R的绝缘细圆环固定在图示位置，圆心位于O点，环上均匀分布着电量为Q的正电荷。点A、B、C将圆环三等分，取走A、B处两段弧长均为的小圆弧上的电荷。将一点电荷q置于延长线上距O点为的D点，O点的电场强度刚好为零。圆环上剩余电荷分布不变，q为（　　）

A．正电荷，

B．正电荷，

C．负电荷，

D．负电荷，

2．（2021·山东·高考真题）如图甲所示，边长为a的正方形，四个顶点上分别固定一个电荷量为的点电荷；在区间，x轴上电势的变化曲线如图乙所示。现将一电荷量为的点电荷P置于正方形的中心O点，此时每个点电荷所受库仑力的合力均为零。若将P沿x轴向右略微移动后，由静止释放，以下判断正确的是（　　）

A．，释放后P将向右运动

B．，释放后P将向左运动

C．，释放后P将向右运动

D．，释放后P将向左运动

3．（2020·山东·高考真题）真空中有两个固定的带正电的点电荷，电荷量不相等。一个带负电的试探电荷置于二者连线上的O点时，仅在电场力的作用下恰好保持静止状态。过O点作两正电荷连线的垂线，以O点为圆心的圆与连线和垂线分别交于a、c和b、d，如图所示。以下说法正确的是（　　）

A．a点电势低于O点

B．b点电势低于c点

C．该试探电荷在a点的电势能大于在b点的电势能

D．该试探电荷在c点的电势能小于在d点的电势能

【突破练习】

1．（2022·山东·莱州市第一中学模拟预测）如图所示，在真空中固定两个等量的异号点电荷+Q和－Q，O点为两点电荷连线的中点，MN为过O点的一条线段，且M点与N点关于O点对称。P点与M点关于两点电荷的连线对称。则下列说法正确的是（　　）

A．P、N两点的电势相等

B．M、N两点的电场强度相同

C．将试探电荷从M点沿直线移到P点的过程中，电荷所受电场力先减小后增大

D．将带负电的试探电荷从M点沿直线移到N点的过程中，电荷的电势能一直减少

2．（2022·山东省实验中学高三阶段练习）如图所示，空间有棱长为L的正立方体ABCD-A′B′C′D′，在A点和C′点分别固定电荷量为Q的正、负点电荷，静电力常量为k，则以下说法正确的是（　　）

A．立方体中心处的电场强度大小为

B．B′、D′、C三点构成的平面上各点电势相同

C．D点和B′点的电场强度方向相同且大小均为

D．电子在A′点的电势能高于在C点的电势能

3．（2022·山东·临沭第一中学高三阶段练习）如图所示，长方体AB边长为2L，，在其顶点C、F处固定电荷量分别为、+2q的点电荷。已知静电力常量为k。下列说法正确的是（　　）

A． B、G两顶点处电场强度相同

B．顶点B处电场强度大小为

C．A、E两顶点处电势关系为

D．一带负电的试探电荷在E点的电势能比在D点的电势能大

4．（2022·山东·模拟预测）如图所示，在x轴上相距为L的两点固定有等量同种正电荷，虚线是中心在的中点、边长也为L的正方形，是正方形的四个顶点，且两点在x轴上。下列说法正确的是（　　）

A．将一电子从a点由静止释放，电子可能沿直线运动到d点

B．将一电子从a点垂直正方形所在平面以某一速度释放，电子可能做匀速圆周运动

C．将一电子从a点沿直线移至c点过程，电子电势能先增大后减小

D．将一电子从a点沿折线移至c点过程，静电力先做正功后做负功

5．（2022·山东·济南大学城实验高级中学高三阶段练习）如图所示，虚线圆位于竖直面内，AC和BD为相互垂直的两条直径，其中BD位于水平方向。竖直平面内有足够大的匀强电场，场强大小为，方向与圆周平面平行。在圆周平面内将质量为m、带电量为的小球（可视为质点）从A点以相同的速率向各个方向抛出，小球会经过圆周上不同的点，其中到达B点时小球的动能最大。已知重力加速度为g，则下列说法中正确的是（　　）

A．电场的方向由D指向B B．小球运动过程中的加速度大小等于g

C．B点为圆周上的电势最低点 D．经过C点时小球的速度与初速度大小相等

6．（2022·山东·高三学业考试）如图所示，在光滑绝缘的水平面上有三个大小可忽略的带电小球abc，其中小球a电荷量为+q，带电小球a、b、c依次位于边长为L的正三角形ABC的三个顶点A、B、C上，为使三个带电小球静止，在带电小球所处的空间加一和水平面平行的匀强电场，电场方向垂直于AB连线，O点为AB的中点，静电力常量为k。则下列说法中正确的是（　　）

A．小球b带正电，小球c带负电

B．小球b电荷量为+2q，小球c电荷量为﹣q

C．匀强电场的电场强度大小为

D．将小球c从C点沿着图中虚线移动到O点的过程中，电势能将增大

7．（2022·山东·三模）如图，为两相距L的固定正点电荷，是以为中心、边长为r（r<L）的正方形四条边的中点，在连线上。已知点场强为零，则下列判断正确的是（　　）

A．两点的场强相同

B．两点的电势相等

C．的电荷量大于的电荷量

D．间的电势差大于间的电势差

8．（2022·山东·威海市教育教学研究中心二模）在平面直角坐标系中，M、N为x轴上的两点，坐标分别为，，以N点为圆心、L为半径做一虚线圆，过M点向圆周做切线，切点为a，y轴上的b点坐标为，如图所示。将电荷量为、的两个点电荷分别固定在M、N两点，静电力常量为k。下列说法正确的是（　　）

A．坐标为的点的电场强度为零

B．a点电场强度大小为

C．带电粒子沿图中虚线圆移动时，电势能保持不变

D．a点的电势比b点的电势高

9．（2022·山东济南·一模）如图所示，真空中xOy坐标系平面内有以O为圆心的两个同心圆，分别与坐标轴交于a、b、c、d和e、f、g、h。在a、c两点固定两个正点电荷，b、d两点固定两个负点电荷，四个点电荷所带电荷量均相等。下列说法正确的是（　　）

A．、h两点的电场强度相同

B．e、g两点的电势相等

C．质子在e点所受电场力大于在h点所受电场力

D．质子在e点电势能大于在h点电势能

10．（2020·山东青岛·高三期中）如图，绝缘光滑圆环竖直放置，a、b、c为三个套在圆环上可自由滑动的空心带电小球，已知小球c位于圆环最高点，ac连线与竖直方向成60°角，bc连线与竖直方向成30°角，三个小球均处于静止状态。下列说法正确的是（　　）

A．a、b小球带同种电荷，与c球电荷电性相反

B．a、b小球电量之比为

C．a、b小球质量相等

D．a小球质量小于b小球质量
