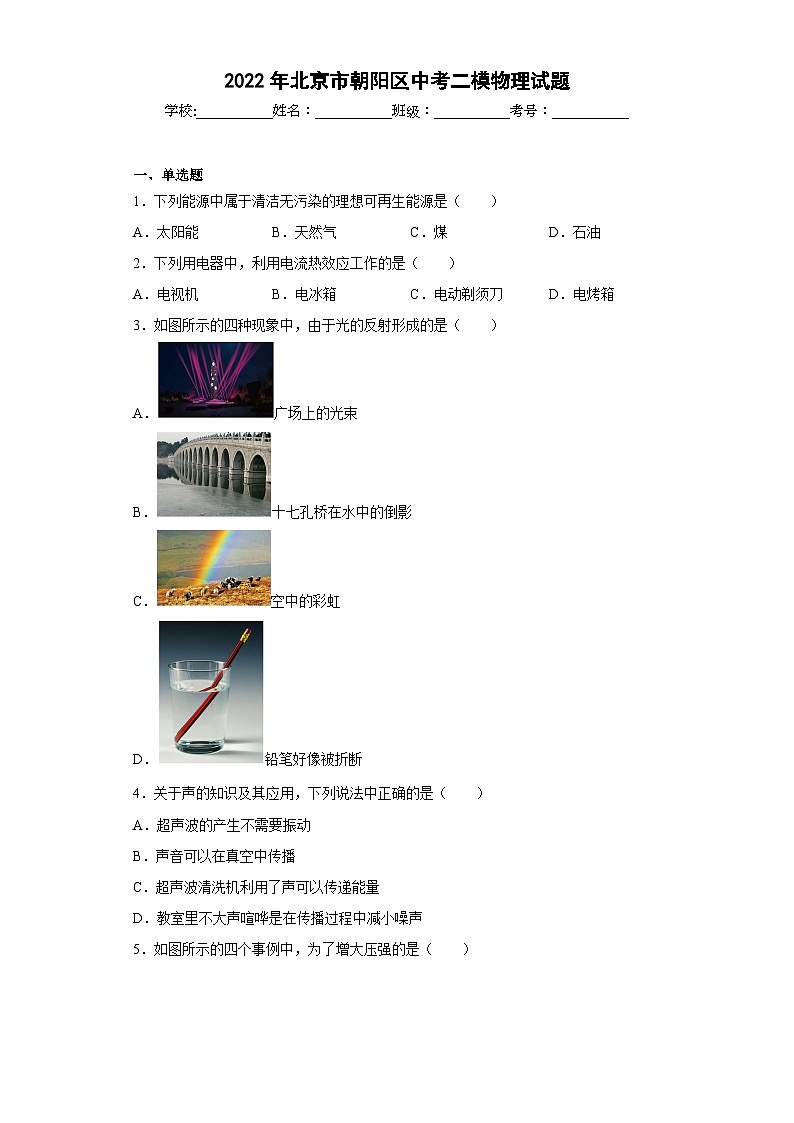

2022年北京市朝阳区中考二模物理试题

这是一份2022年北京市朝阳区中考二模物理试题，共23页。试卷主要包含了单选题，多选题，填空题，实验题，简答题，综合题，计算题等内容，欢迎下载使用。


一、单选题
1．下列能源中属于清洁无污染的理想可再生能源是（ ）
A．太阳能B．天然气C．煤D．石油
2．下列用电器中，利用电流热效应工作的是（ ）
A．电视机B．电冰箱C．电动剃须刀D．电烤箱
3．如图所示的四种现象中，由于光的反射形成的是（ ）
A．广场上的光束
B．十七孔桥在水中的倒影
C．空中的彩虹
D．铅笔好像被折断
4．关于声的知识及其应用，下列说法中正确的是（ ）
A．超声波的产生不需要振动
B．声音可以在真空中传播
C．超声波清洗机利用了声可以传递能量
D．教室里不大声喧哗是在传播过程中减小噪声
5．如图所示的四个事例中，为了增大压强的是（ ）

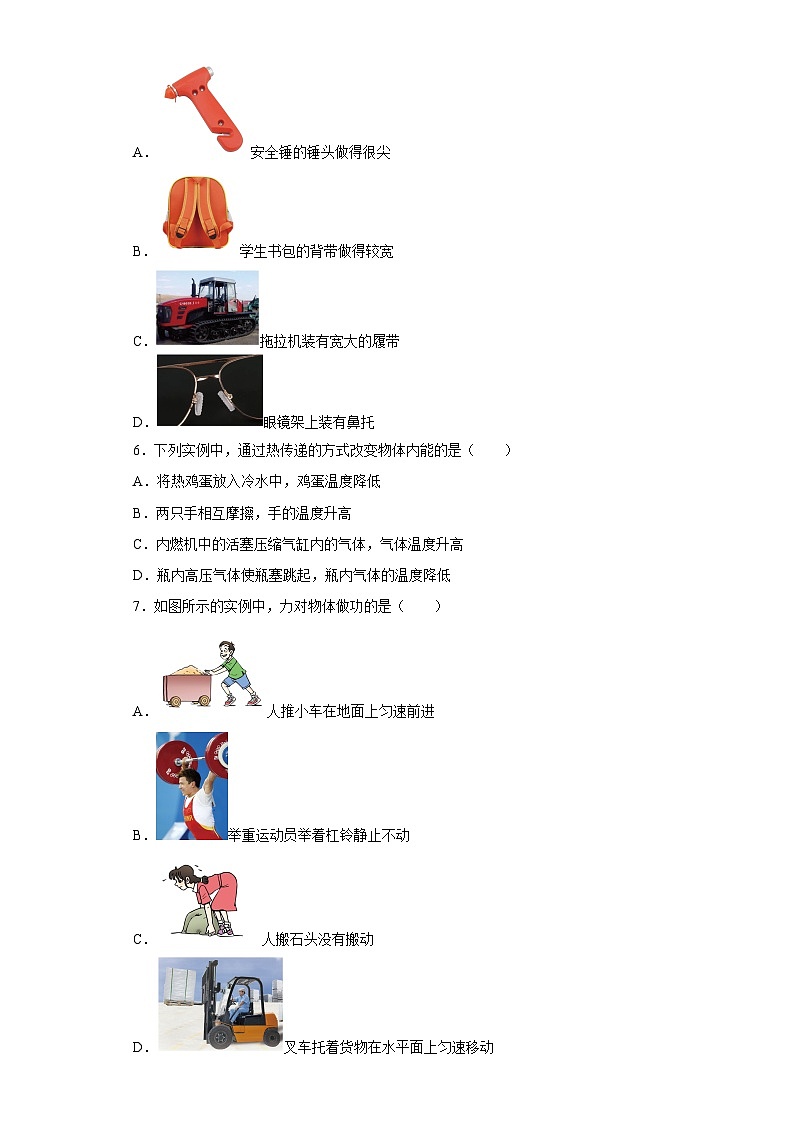

A．安全锤的锤头做得很尖
B．学生书包的背带做得较宽
C．拖拉机装有宽大的履带
D．眼镜架上装有鼻托
6．下列实例中，通过热传递的方式改变物体内能的是（ ）
A．将热鸡蛋放入冷水中，鸡蛋温度降低
B．两只手相互摩擦，手的温度升高
C．内燃机中的活塞压缩气缸内的气体，气体温度升高
D．瓶内高压气体使瓶塞跳起，瓶内气体的温度降低
7．如图所示的实例中，力对物体做功的是（ ）
A．人推小车在地面上匀速前进
B．举重运动员举着杠铃静止不动
C．人搬石头没有搬动
D．叉车托着货物在水平面上匀速移动

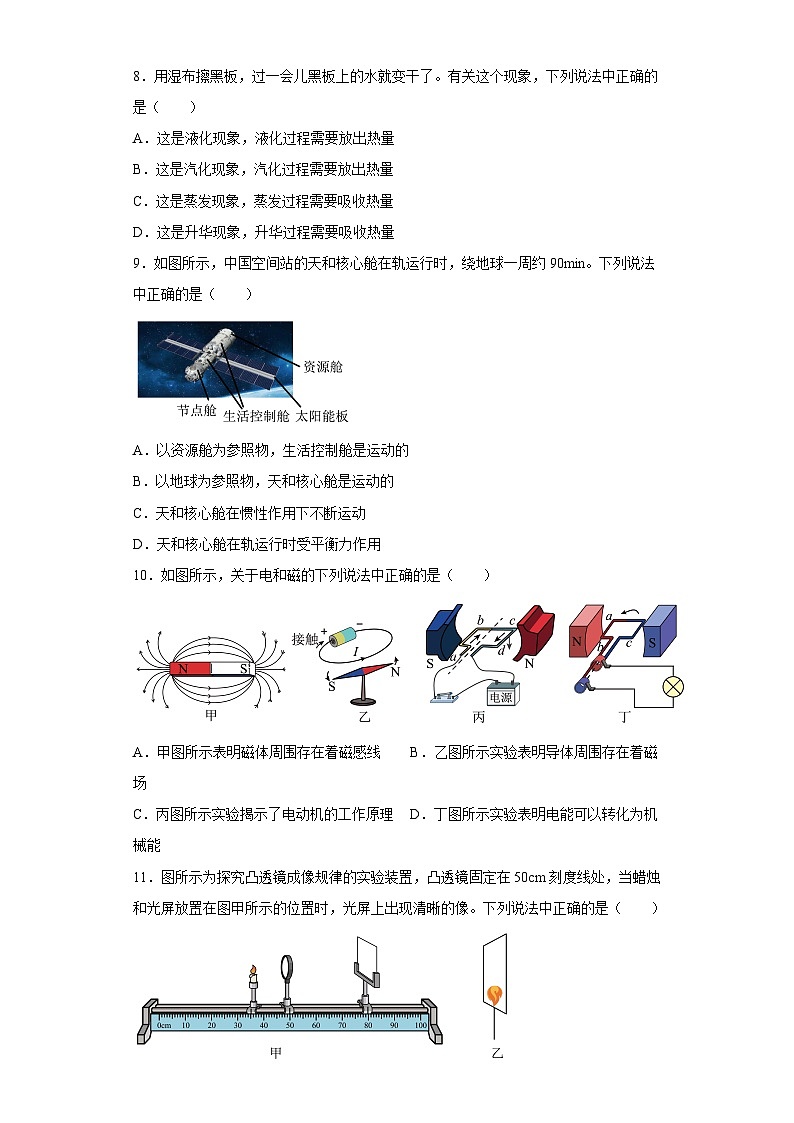

8．用湿布擦黑板，过一会儿黑板上的水就变干了。有关这个现象，下列说法中正确的是（ ）
A．这是液化现象，液化过程需要放出热量
B．这是汽化现象，汽化过程需要放出热量
C．这是蒸发现象，蒸发过程需要吸收热量
D．这是升华现象，升华过程需要吸收热量
9．如图所示，中国空间站的天和核心舱在轨运行时，绕地球一周约90min。下列说法中正确的是（ ）
A．以资源舱为参照物，生活控制舱是运动的
B．以地球为参照物，天和核心舱是运动的
C．天和核心舱在惯性作用下不断运动
D．天和核心舱在轨运行时受平衡力作用
10．如图所示，关于电和磁的下列说法中正确的是（ ）
A．甲图所示表明磁体周围存在着磁感线B．乙图所示实验表明导体周围存在着磁场
C．丙图所示实验揭示了电动机的工作原理D．丁图所示实验表明电能可以转化为机械能
11．图所示为探究凸透镜成像规律的实验装置，凸透镜固定在50cm刻度线处，当蜡烛和光屏放置在图甲所示的位置时，光屏上出现清晰的像。下列说法中正确的是（ ）
A．该凸透镜的焦距可能为20cm
B．若将光屏取走，则蜡烛不能通过凸透镜成像
C．若像在光屏上的位置如图乙所示，可将蜡烛适当向下移动，使像呈现在光屏中央
D．当蜡烛放置在20cm刻度线处，若不改变光屏的位置，可在凸透镜前再放一个凸透镜，使光屏上出现清晰的像
12．在图所示的电路中，电源两端电压恒为4.5V，灯泡L上标有“2.5V 1.25W”的字样，电流表选用量程为0~0.6A，电压表选用量程为0~3V，滑动变阻器R的铭牌上标有“20Ω 2A”的字样。若不考虑温度对灯丝电阻的影响，且灯泡两端电压不超过它的额定电压，闭合开关S，在移动滑动变阻器滑片P的过程中，在保证电路中各元器件安全使用的条件下，下列说法中正确的是（ ）
A．滑动变阻器接入电路的最大阻值为20Ω
B．滑动变阻器接入电路的最小阻值为2.5Ω
C．电路消耗的最大功率为2.7W
D．灯泡L消耗的最小功率为0.45W
二、多选题
13．下列说法中正确的是（ ）
A．温度为0℃的物体没有内能
B．扩散现象表明分子在不停地运动
C．液体很难被压缩，是因为分子之间没有引力
D．沿海地区通常昼夜温差比内陆小，原因之一是水的比热容比砂石大
14．如图所示，滚摆从最高点由静止开始释放，运动到最低点后再次向上运动，滚摆每次到达最高点时总比前一次低。在滚摆从最高点运动到最低点的过程中，下列说法中正确的是（ ）
A．滚摆的重力势能越来越小
B．滚摆的动能转化为重力势能
C．滚摆的机械能不变
D．重力对滚摆做的功越来越快
15．为了将放置在水平地面上重为150N的物体提升到高处，小阳设计了如图甲所示的滑轮组。小阳用竖直向下的拉力F拉绳，拉力F随时间的变化关系图像如图乙所示，物体上升的高度h随时间t变化的关系图像如图丙所示。若物体与地面的接触面积为5×10-2m2，不计绳重和摩擦。下列说法中正确的是（ ）
A．动滑轮受到的重力为50N
B．在0~1s内，物体对地面的压强为800Pa
C．在1~2s内，拉力F做的功为250J
D．在2~3s内，滑轮组的机械效率为83.3%
三、填空题
16．（1）如图所示，这支毛笔的长度为__________cm。
（2）如图所示，电能表的示数为__________kW·h。
四、实验题
17．在物理课上，小阳小组的同学将甲、乙、丙三种固体物质分别加热，直至完全熔化，记录的实验数据如表二所示。
表一 几种晶体的熔点（标准大气压）
表二
（1）甲物质在熔化过程中的温度是__________℃；
（2）结合表一可知：乙物质可能是__________（填物质名称）；
（3）丙物质是__________（选填“晶体”或“非晶体”）。
18．如图所示，在蹄形磁体的磁场中放置一根导线，导线两端通过开关与灵敏电流表连接。
（1）开关闭合后，当电流表指针发生偏转时，导线可能是__________。
A．沿水平方向左右运动 B．沿竖直方向上下运动
（2）通过大量实验，总结得出：当闭合电路的一部分导体在磁场中做__________运动时，导体中就会产生电流。
19．水平实验桌面上有微小压强计、刻度尺和装有适量水的A、B两个烧杯。小阳学习了液体内部压强跟哪些因素有关的知识后，又提出了新的猜想，为此他利用提供的实验器材进行了如下实验探究。
①将微小压强计的探头放入A烧杯的水中，探头到烧杯底的距离L为6cm，如图甲所示，记录微小压强计U形管两侧的液面高度差h1。
②将微小压强计的探头放入B烧杯的水中，探头到烧杯底的距离L为10cm，如图乙所示，记录微小压强计U形管两侧的液面高度差h2。
小阳发现h1大于h2，于是小阳得出结论“液体内部某点的压强跟该点到容器底的距离有关”。
（1）实验中的自变量是__________；
（2）小阳实验过程中存在的问题是__________。
20．在实验桌上有图所示的装置、刻度尺和完全相同的两支蜡烛A和B等器材，小阳利用这些器材进行实验，主要步骤如下：
①调整并保持透明玻璃板与纸面垂直；
②将蜡烛A放在平面镜前某处，将蜡烛B放在平面镜另一侧，并通过平面镜观察蜡烛A所成的像和蜡烛B，移动蜡烛B直至与蜡烛A所成的像完全重合。标记蜡烛A和B的位置，用刻度尺分别测量蜡烛A到平面镜的距离和蜡烛B到平面镜的距离v，并记录在表格中；
③改变蜡烛A到平面镜的距离，仿照步骤②再做5次实验。
根据以上步骤，回答下列问题：
（1）蜡烛B跟蜡烛A的像完全重合，由此可以判断蜡烛A的像与蜡烛A的大小__________，理由是__________；
（2）在测量蜡烛A到平面镜的距离和蜡烛B到平面镜的距离时，需要确定它们对应点的位置，请你写出确定对应点位置的方法__________。
21．小阳利用图所示的实验装置探究杠杆的平衡条件，其中，杠杆上相邻刻线间的距离相等，每个钩码所受重力均为0.5N。
（1）实验前，为使如图甲所示的杠杆在水平位置平衡，应将平衡螺母向__________端调节；
（2）杠杆水平平衡后，在杠杆上的A点悬挂了3个钩码，如图乙所示，为使杠杆保持水平平衡，应在B点悬挂__________个钩码；
（3）接下来，他将弹簧测力计挂在C点继续实验，如图丙所示，在用弹簧测力计由竖直向上拉C点逐渐变为沿图丙中虚线方向斜向上拉C点，且始终保持杠杆在水平位置平衡的过程中，弹簧测力计的示数逐渐变大，请你解释原因__________。
22．利用如图所示电路测量小灯泡的额定功率，已知小灯泡的额定电压U额和定值电阻R0的阻值。请将实验步骤补充完整：
（1）闭合开关S、S2，断开开关S1，______；
（2）______，记录电压表的示数U；
（3）利用表达式P额=______（用已知量和测量量表示），计算出小灯泡的额定功率P额。
五、简答题
23．小阳在探究影响浮力大小的因素时，联想到人在水中越往深处走就觉得所受的浮力越大，于是他猜想物体浸入液体的体积越大，物体所受浮力的大小就会越大。请你利用满足实验要求的弹簧测力计、装有适量水的量筒、细线和一个金属铝柱，设计实验验证小阳的猜想。写出主要的实验步骤，并画出实验数据记录表格。
六、综合题
24．请根据上述阅读材料，回答下列问题：
回家的征程2022年4月16日，神舟十三号载人飞船与天和核心舱分离，翟志刚、王亚平、叶光富出差三人组结束了半年多的太空之旅，按原定计划踏上回家的征程。
神舟十三号载人飞船返回地球依次经过轨返分离、推返分离、进入大气层、开降落伞、开着陆缓冲发动机等关键环节，如图所示，返回过程经历了严酷空间环境和轨道条件的考验。
0时44分，神舟十三号载人飞船与空间站天和核心舱在距地面约400km的轨道上成功分离。载人飞船从空间站撤离后，首先绕地球飞行5圈，每圈用时大约1.5小时，在此过程中，通过推进舱发动机的制动动作降低载人飞船的运行速度，并使载人飞船降至距地面约140km的返回轨道。
返回舱与推进舱分离后继续下落，距地面100k左右进入大气层。此后是返回过程中环境最为恶劣的阶段，空气密度越来越大，返回舱与空气剧烈摩擦，使其底部温度高达上千摄氏度，返回舱被火焰包围，其间会经历4~6分钟的“黑障区”，返回舱与地面失去无线电联系，地面人员无法对返回舱进行控制，也无法获取返回舱内的信息，只能通过电扫雷达等方式进行飞行跟踪。9时47分，在距地面10km左右的高度，返回舱依次打开引导伞、减速伞和主伞。在距地面约1m时，启动反推发动机，使下落速度降至2m/s左右，最终返回舱安全着陆。
此前，神舟十二号飞船返回时绕飞地球18圈，历时一天多。我国技术人员通过对飞行任务事件进行合理裁剪和调整、压缩操作时间，使神舟十三号飞船只绕飞地球5圈，仅需几个小时就安全回家。
（1）返回舱通过__________接受来自地面的指令（选填“超声波”或“电磁波”）；
（2）地球半径约为6400km，请你估算，载人飞船在返回轨道附近飞行时的速度大约为__________km/h（估算时π取3）；
（3）返回舱在返回过程中是如何实现减速的________？
七、计算题
25．如图所示的电路中，电源两端电压为12V且保持不变，电阻R2的阻值为10Ω。闭合开关S，电流表A的示数为0.8A。求：
（1）R1的阻值；
（2）通过干路的电流；
（3）通电1min，电流通过电阻R1所产生的热量。
26．如图所示，一个柱形薄壁容器放在水平桌面上，容器的底面积为1×10-2m2，盛有0.1m深的水。把一个质量为0.16kg、体积为2×10-4m3的正方体物体A轻轻放入水中，水没有溢出，松手后物体A最终处于静止状态。已知水的密度ρ水=1.0×103kg/m3，g取10N/kg。当物体A在水中静止时，求：
（1）通过计算分析说明物体A处于漂浮、悬浮还是沉底状态；
（2）物体A所受浮力的大小；
（3）水对容器底部的压强。
物质
熔点/℃
奈
80.5
海波
48
冰
0
时间/min
0
1
2
3
4
5
6
7
8
9
甲物质的温度/℃
40
43
46
48
48
48
48
50
52
54
乙物质的温度/℃
-5
-3
-1
0
0
0
0
1
2
3
丙物质的温度/℃
42
44
46
48
49
51
53
54
56
57
参考答案：
1．A
【详解】煤、石油、天然气，都属于化石能源，是短时间内不能再次产生的，是不可再生能源；太阳能在短时间内可以再次产生，是可再生能源；风能、太阳能是清洁能源；可见，属于清洁无污染的理想可再生能源是太阳能。故A符合题意。
故选A。
2．D
【详解】A．电视机工作时，主要将电能转化为光能、声能和少部分内能，不是利用电流的热效应，故A不符合题意；
B．电冰箱的主要元件是压缩机，是利用通电线圈在磁场中受到磁场力而转动，将电能转化成机械能，不是利用电流的热效应，故B不符合题意；
C．电动剃须刀即为电动机，工作时，主要是电能转化为机械能，不是利用电流的热效应，故C不符合题意；
D．电烤箱工作时，将电能转化为内能，是利用电流的热效应工作的，故D符合题意。
故选D。
3．B
【详解】A．广场上的光束是光在同一均匀介质中沿直线传播形成的，故A不符合题意；
B．十七孔桥在水中的倒影是平面镜成像，是由光的反射形成的，故B符合题意；
C．空中的彩虹是太阳光经过水珠折射以后，分成各种彩色光，是光的色散形成的，故C不符合题意；
D．铅笔好像被折断是光的折射形成的虚像，故D不符合题意。
故选B。
4．C
【详解】A．声音是由物体的振动产生的，超声波的产生同样需要振动，故A错误；
B．声音的传播需要介质，真空没有介质，声音不能传播，故B错误；
C．清洗需要能量，声音不仅可以传递信息也可以传递能量，超声波清洗就是利用了声音可以传递能量的特点，故C正确；
D．教室里不大声喧哗可以减少噪声的产生，是在声源处控制噪声，故D错误。
故选C。
5．A
【详解】A．安全锤锤头很尖是用减小受力面积的方法增大压强，故A符合题意；
B．书包背带较宽是用增大受力面积的方法减小压强，故B不符合题意；
C．拖拉机有宽大的履带是用增大受力面积的方法减小压强，故C不符合题意；
D．眼镜架上装有鼻托是用增大受力面积的方法减小压强，故D不符合题意。
故选A。
6．A
【详解】A．把热鸡蛋放入冷水中，鸡蛋的内能转移到冷水，使鸡蛋的温度降低，是热传递的方法改变鸡蛋的内能，故A符合题意；
B．两手相互摩擦，是克服摩擦做功，使手的温度升高、内能增大，故B不符合题意；
C．内燃机中的活塞压缩气缸内的气体，活塞对气体做功，气体的内能增加，温度升高，故C不符合题意；
D．瓶内高压气体使瓶塞跳起，气体对瓶塞做功，气体内能减少，温度降低，故D不符合题意。
故选A。
7．A
【详解】A．人推小车在地面上匀速前进，小车在推力的方向上通过一定的距离，推力对小车做功，故A符合题意；
B．举重运动员举着杠铃静止不动，人对杠铃有力的作用，但在力的方向上没有移动距离，所以人对杠铃没有做功，故B不符合题意；
C．搬石头但没有搬动，只有力没有在力的方向上通过一定的距离，所以人对石头没有做功，故C不符合题意；
D．叉车托着货物在水平面上匀速移动，力的方向竖直向上，距离的方向水平向前，叉车没有对货物做功，故D不符合题意。
故选A。
8．C
【详解】物质由液态变为气态的过程叫汽化。汽化有蒸发和沸腾两种方式。用湿布擦黑板，过一会儿黑板上的水就变干了，是因为液态的水蒸发变为水蒸气，蒸发是吸热过程。故ABD不符合题意，C符合题意。
故选C。
9．B
【详解】A．以资源舱为参照物，生活控制舱的位置没有发生改变，所以是静止的，故A错误；
B．以地球为参照物，天和核心舱的位置不断发生变化，所以是运动的，故B正确；
C．惯性是物体本身的一种属性，不是力，不能说惯性作用，故C错误；
D．核心舱在绕轨道运行时，做曲线运动，其运动状态在改变，受非平衡力作用，故D错误。
故选B。
10．C
【详解】A．磁体周围存在磁场，磁感线是为了描述磁场的分布假想的曲线，是不存在的曲线，故A错误；
B．乙图是奥斯特实验，说明通电导体周围存在磁场，故B错误；
C．丙图中线圈通电后会转动，说明通电线圈在磁场中受到力的作用，是电动机的原理，故C正确；
D．丁图中线圈在磁场中做切割磁感线运动，产生感应电流，将机械能转化为电能，故D错误。
故选C。
11．C
【详解】A．根据甲图可知此时物距u为：
此时像距v为：
u＜v，此时成倒立、放大的实像，则有f＜u＜2f，v＞2f，故7.5cm＜f＜15.0cm，故A错误；
B．若将光屏取走，此时凸透镜仍成实像，光屏的作用只是承接像，与是否成像无关，故B错误；
C．若像在光屏上的位置如图乙所示，该像载光屏的位置偏下，可将蜡烛适当向下移动，使像向上移动呈现在光屏中央，故C正确；
D．将蜡烛放置在20cm刻度线处，此时物距u为：
根据凸透镜成像规律，物距变大，像距变小，若不改变光屏的位置，可在凸透镜前放一个凹透镜，凹透镜对光有发散作用，可以增大像距，使光屏上出现清晰的像，故D错误。
故选C。
12．D
【分析】题目综合考查了动态电路的最值问题。已知电源电压U=4.5V，灯泡与滑变器串联，滑变器阻值增大时，电路中电流减小，电压表示数增大；滑变器阻值减小时，电路中电流增大，电压表示数减小；根据灯泡的额定电压、额定功率可得灯泡的电阻
灯泡额定电流
【详解】AD．电压表量程为3V，故滑变器阻值最大时，两端电压不得超过3V， UP=3V时，灯泡两端电压
电路中电流
则滑变器阻值最大为
此时灯泡消耗功率最小为
故A错误，D正确；
BC．电路中允许通过的最大电流为0.5A，此时电路中总电阻R最小，滑变器阻值RP最小，灯泡两端电压为
根据串联分压，滑变器两端电压为
滑变器阻值最小为

滑变器阻值最小时电路总功率最大
故BC错误；
故选D。
13．BD
【详解】A．内能是指组成物体的所有分子动能和势能的总和，任何物体在任何温度下都有内能，故A错误；
B．扩散现象是指不同的物质相互接触时，彼此进入对方的现象，扩散现象表明分子在不停地做无规则运动，故B正确；
C．液体很难被压缩，是因为分子之间有斥力，故C错误；
D．相同质量的水和砂石吸收或放出相同热量的情况下，由于水的比热容比砂石大，根据可知，水温度变化小，所以沿海地区通常昼夜温差比内陆小，故D正确。
故选BD。
14．AD
【详解】A．滚摆从最高点运动到最低点的过程中，质量不变，高度降低，重力势能减小，故A正确；
BC．滚摆每次到达最高点时总比前一次低，说明滚摆要克服阻力做功，有一部分机械能转化为内能，滚摆的机械能减小，滚摆从最高点运动到最低点的过程中，重力势能减小，速度增大，动能增大，重力势能转化为动能和内能，故BC错误；
D．滚摆从最高点运动到最低点的过程中，重力对滚摆做功的功率为
速度变大，重力不变，功率变大，重力对滚摆做的功变快，故D正确。
故选AD。
15．BC
【详解】A．由丙图可知，物体在2~3s内做匀速直线运动，由乙图可知，此时绳子的拉力
F=80N
对滑轮组受力分析得
2F=G物+G动
所以动滑轮的重力为
G动=2F-G物=2×80N-150N=10N
故A错误；
B．由乙图可知，在0~1s内，绳子的拉力
F=60N
把滑轮和物体看作一个整体，受力分析得
2F+F支=G物+G动
根据力的作用是相互的原则，可得物体对地面的压力
F压=F支=G物+G动-2F=150N+10N-2×60N=40N
所以，物体对地面的压强为
故B正确；
C．由乙图可知，在1~2s内，绳子的拉力
F=100N
由丙图可知，物体上升高度
h=1.25m
连在动滑轮上的绳子股数
n=2
所以，绳子移动的距离为
s=nh=2×1.25m=2.5m
可得，拉力F做的功为
W=Fs=100N×2.5m=250J
故C正确；
D．由乙图可知，在2~3s内，绳子的拉力
F=80N
滑轮组的机械效率为
故D错误。
故选BC。
16． 21.20 2022.5
【详解】（1）[1]由图知：刻度尺上1cm之间有10个小格，所以一个小格代表的长度是
0.1cm=1mm
即此刻度尺的分度值为1mm；铅笔左侧与零刻度线对齐，右侧与21.20cm对齐，所以铅笔的长度为
L=21.20cm
（2）[2]电能表刻度盘上的示数最后一位是小数点后的数字，所以电能表的示数为2022.5 kW·h。
17． 48 冰 非晶体
【详解】（1）[1]根据熔化过程中温度不变及表中数据可知，甲物质在熔化过程中的温度为48℃。
（2）[2]根据表中数据，随着吸热，乙物质的熔点为0℃，而且一段时候后温度会继续上升，所以乙物质应该是冰。
（3）[3]通过表中数据发现，丙物质没有固定的熔点，而晶体由固定的熔点，非晶体没有固定熔点，所以丙为非晶体。
18． A 切割磁感线
【详解】（1）[1]A．导线沿水平方向左右运动 ，导线在磁场中做切割磁感线运动，电路中就产生感应电流，故A符合题意；
B．导线沿竖直方向上下运动，导线在磁场中没有做切割磁感线运动，电路中不会产生感应电流，故B不符合题意。
故选A。
（2）[2]由实验现象可知，闭合电路的一部分导体在磁场中做切割磁感线运动时，电路中就产生感应电流。
19． 某点到容器底的距离（高度L）相同 没有控制水面到某点的距离（深度）
【详解】（1）[1]根据题意可知，题中除了橡皮膜到烧杯底部的距离外，其它条件都相同，故自变量为橡皮膜所在位置到容器底的距离L。
（2）[2]根据题意及单一变量原则，小阳在探究液体内部某点的压强跟该点到容器底的距离有关时，应该控制水面到某点的距离相同，故存在的问题为没有控制水面到某点的距离相同。
20． 相等 见详解 见详解
【详解】（1）[1][2]蜡烛A与B完全相同，蜡烛B与蜡烛A的像完全重合。因此蜡烛A的像与蜡烛A大小相等。
（2）[3]用笔沿蜡烛A的底部边缘在纸上画圆，通过平面镜观察，当蜡烛B与蜡烛A的像完全重合时，用笔沿蜡烛B的底部边缘在纸上画圆。两个圆的圆心位置就是对应点的位置。
21． 左 2 根据杠杆平衡条件，杠杆水平平衡且阻力和阻力臂一定，由于动力臂减小，所以动力增大，因此弹簧测力计示数逐渐变大
【详解】（1）[1]由图甲可知，杠杆的左端上翘，为使杠杆在水平位置平衡，应将平衡螺母向左端调节。
（2）[2]设一格的长度为L，根据杠杆的平衡条件可得
解得：n=2，故为使杠杆保持水平平衡，应在B点悬挂2个钩码。
（3）[3]根据杠杆平衡条件
杠杆水平平衡且阻力和阻力臂一定，弹簧测力计由竖直向上拉C点逐渐变为沿图丙中虚线方向斜向上拉C点，动力臂减小，所以动力增大，因此弹簧测力计示数逐渐变大。
22． 移动滑动变阻器的滑片，使电压表的示数为U额 保持滑动变阻器的滑片位置不动，闭合开关S、S1，断开开关S2
【详解】（1）灯在额定电压下正常发光，通过开关的转换，先使电压表测灯的电压，通过移动滑片使灯正常发光，保持滑片的位置不变，通过开关的转换，使电压表测灯和定值电阻的电压，根据串联电路的规律及欧姆定律求出灯的额定电流。从而根据功率公式可得出灯的额定功率。
[1]闭合开关S、S2，断开开关S1，此时定值电阻R0和灯泡串联及变阻器串联，移动滑动变阻器的滑片，使电压表的示数为U额，此时灯泡正常发光。
（2）[2]保持滑动变阻器的滑片位置不动，闭合开关S、S1，断开开关S2，电路连接关系不变，电压表测定值电阻R0和灯泡串联的电压，记录电压表的示数U，根据串联电路电压的规律，定值电阻两端电压为U-U额。
（3）[3]电路中的电流为
小灯泡的额定功率为
23．见解析
【详解】第一步：将铝柱挂在已调零的弹簧测力计下，测出铝柱受到的重力G，记录量筒中水面对应的刻度和G；第二步：将铝柱的一部分浸入在量筒的水中（不碰量筒底和壁），静止时记录弹簧测力计的示数F和量筒中水面对应的刻度V；第三步：改变铝柱浸入水中的体积，仿照第二步再做2次实验；第四步：根据
求出铝柱排开水的体积，根据
求出铝柱受到的浮力，并记录在表格中。
实验数据记录表格
24． 电磁波 26160 见解析
【详解】（1）[1]电磁波可以在真空中传播，无线通信都是利用电磁波来工作的，超声波不能在真空中传播，所以返回舱通过电磁波接受来自地面的指令的。
（2）[2] 地球半径约为6400km，返回轨道距地面140km，则返回轨道距地心的距离为
r=6400km+140km=6540km
载人飞船在返回轨道飞行1圈所用的时间为1.5h，载人飞船在返回轨道飞行1圈的距离为
c=2πr=2×3×6540km=39240km
载人飞船在返回轨道飞行的速度为
（3）[3]根据材料可知，返回舱在返回过程中是利用推进舱发动机制动减速、利用空气阻力减速、利用减速伞减速、利用反推发动机减速来实现减速的。
25．（1）15Ω；（2）2A；（3）576J
【详解】解：（1）电路中两电阻并联，电流表测通过R1的电流，由欧姆定律可得
（2）根据并联电路电压与电流规律可知
（3）根据焦耳定律，产生的热量为
答：（1）电阻阻值为15Ω；
（2）干路电流为2A；
（3）所产生的热量为576J。
26．（1）漂浮；（2）1.6N；（3）1160Pa
【详解】解：（1）物体的密度为
因为，根据物体的浮沉条件，物体A处于漂浮状态。
（2）物体A的重力为
因为物体A漂浮 ，根据二力平衡原理，物体A处于漂浮状态时，受到的浮力为
（3）根据F浮=ρgV排得，物体A排开水的体积为
水面上升的高度为
此时水的深度为
h′=h+Δh=0.1m+0.016m=0.116m
水对容器底部的压强为
答：（1）物体A处于漂浮状态；
（2）物体A所受浮力为1.6N；
（3）水对容器底部的压强为1160Pa。
F/N
F浮/N
