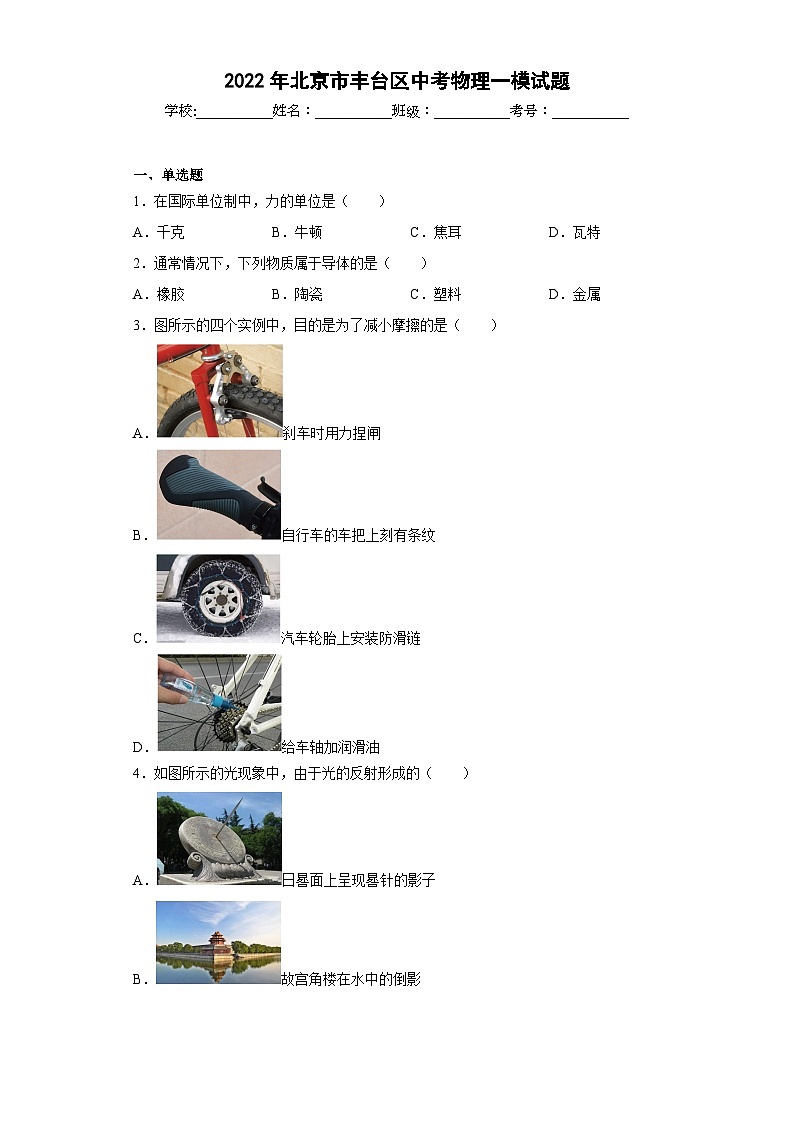

2022年北京市丰台区中考物理一模试题

这是一份2022年北京市丰台区中考物理一模试题，共21页。试卷主要包含了单选题，多选题，填空题，实验题，综合题，计算题等内容，欢迎下载使用。


一、单选题
1．在国际单位制中，力的单位是（ ）
A．千克B．牛顿C．焦耳D．瓦特
2．通常情况下，下列物质属于导体的是（ ）
A．橡胶B．陶瓷C．塑料D．金属
3．图所示的四个实例中，目的是为了减小摩擦的是（ ）
A．刹车时用力捏闸
B．自行车的车把上刻有条纹
C．汽车轮胎上安装防滑链
D．给车轴加润滑油
4．如图所示的光现象中，由于光的反射形成的（ ）
A．日晷面上呈现晷针的影子
B．故宫角楼在水中的倒影

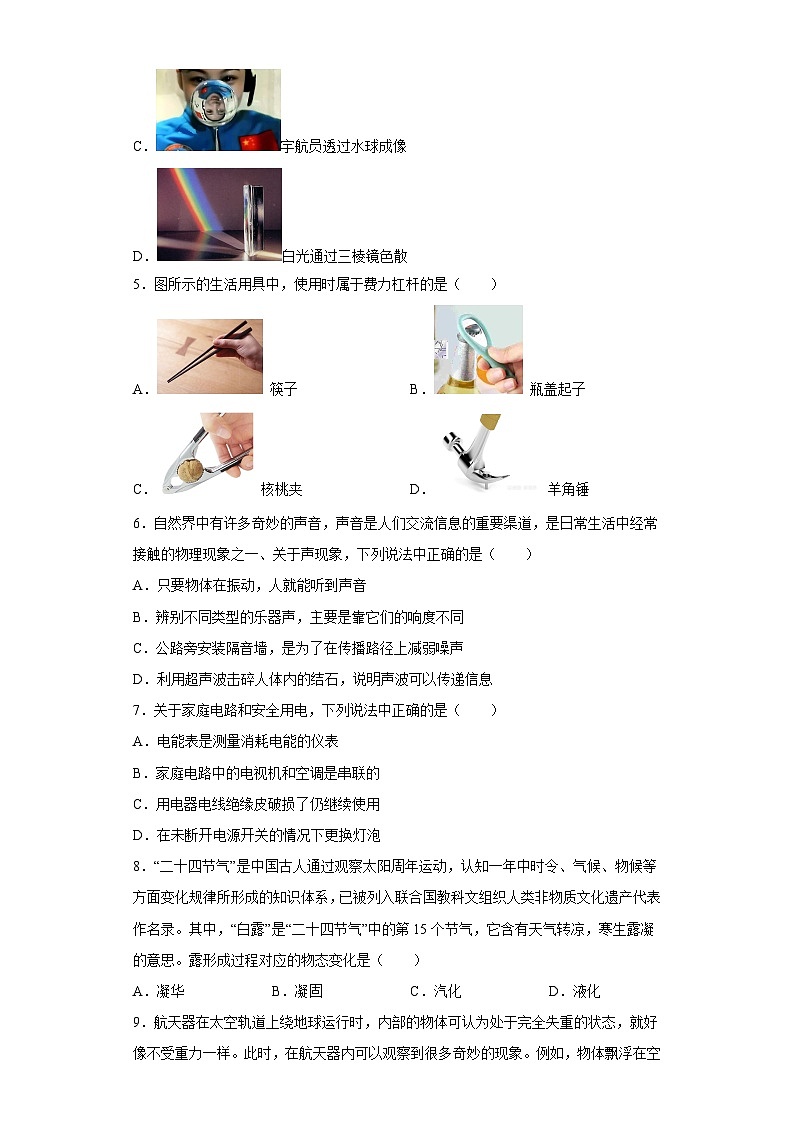

C．宇航员透过水球成像
D．白光通过三棱镜色散
5．图所示的生活用具中，使用时属于费力杠杆的是（ ）
A． 筷子B． 瓶盖起子
C． 核桃夹D． 羊角锤
6．自然界中有许多奇妙的声音，声音是人们交流信息的重要渠道，是日常生活中经常接触的物理现象之一、关于声现象，下列说法中正确的是（ ）
A．只要物体在振动，人就能听到声音
B．辨别不同类型的乐器声，主要是靠它们的响度不同
C．公路旁安装隔音墙，是为了在传播路径上减弱噪声
D．利用超声波击碎人体内的结石，说明声波可以传递信息
7．关于家庭电路和安全用电，下列说法中正确的是（ ）
A．电能表是测量消耗电能的仪表
B．家庭电路中的电视机和空调是串联的
C．用电器电线绝缘皮破损了仍继续使用
D．在未断开电源开关的情况下更换灯泡
8．“二十四节气”是中国古人通过观察太阳周年运动，认知一年中时令、气候、物候等方面变化规律所形成的知识体系，已被列入联合国教科文组织人类非物质文化遗产代表作名录。其中，“白露”是“二十四节气”中的第15个节气，它含有天气转凉，寒生露凝的意思。露形成过程对应的物态变化是（ ）
A．凝华B．凝固C．汽化D．液化

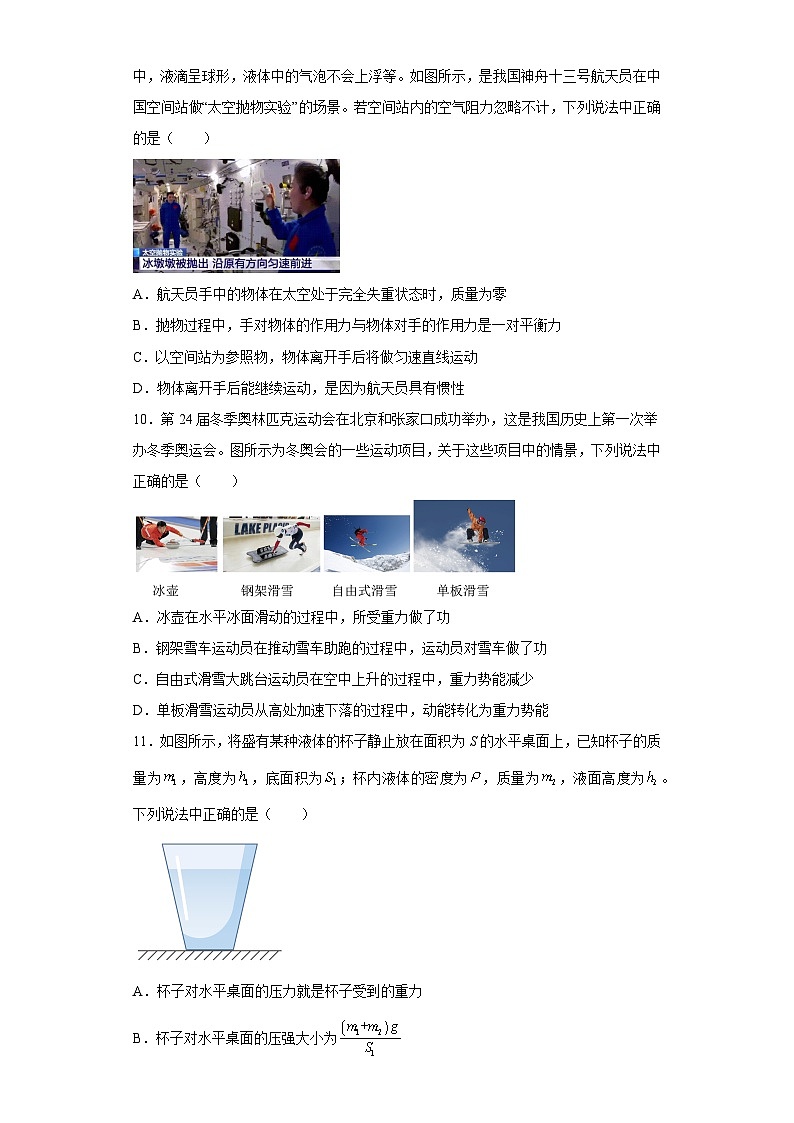

9．航天器在太空轨道上绕地球运行时，内部的物体可认为处于完全失重的状态，就好像不受重力一样。此时，在航天器内可以观察到很多奇妙的现象。例如，物体飘浮在空中，液滴呈球形，液体中的气泡不会上浮等。如图所示，是我国神舟十三号航天员在中国空间站做“太空抛物实验”的场景。若空间站内的空气阻力忽略不计，下列说法中正确的是（ ）
A．航天员手中的物体在太空处于完全失重状态时，质量为零
B．抛物过程中，手对物体的作用力与物体对手的作用力是一对平衡力
C．以空间站为参照物，物体离开手后将做匀速直线运动
D．物体离开手后能继续运动，是因为航天员具有惯性
10．第24届冬季奥林匹克运动会在北京和张家口成功举办，这是我国历史上第一次举办冬季奥运会。图所示为冬奥会的一些运动项目，关于这些项目中的情景，下列说法中正确的是（ ）
A．冰壶在水平冰面滑动的过程中，所受重力做了功
B．钢架雪车运动员在推动雪车助跑的过程中，运动员对雪车做了功
C．自由式滑雪大跳台运动员在空中上升的过程中，重力势能减少
D．单板滑雪运动员从高处加速下落的过程中，动能转化为重力势能
11．如图所示，将盛有某种液体的杯子静止放在面积为S的水平桌面上，已知杯子的质量为，高度为，底面积为；杯内液体的密度为，质量为，液面高度为。下列说法中正确的是（ ）
A．杯子对水平桌面的压力就是杯子受到的重力
B．杯子对水平桌面的压强大小为
C．液体对杯底的压力大小等于液体受到的重力大小
D．液体对杯底的压强大小为
12．如图所示，电源电压6V保持不变，定值电阻R1标有“10Ω 0.5A”字样，滑动变阻器R2标有“20Ω 1A”字样，电流表和电压表选择的量程分别为0~0.6A和0~3V。闭合开关S，在保证电路安全的情况下，下列说法中正确的是（ ）
A．电路中的最大电流为0.6AB． R2两端的最大电压为4V
C．滑动变阻器阻值的取值范围为2~10ΩD．电路总功率的变化范围为1.8~3.6W
二、多选题
13．下列说法中正确的是（ ）
A．固体很难被压缩，是由于分子间存在斥力
B．将新鲜的蔬菜封装在保鲜袋中，可以加快水的蒸发
C．两手摩擦生热，是利用热传递的方式改变物体内能
D．北方室内“暖气”用水做介质，是因为水的比热容较大
14．关于图所示的四个实验示意图，下列说法中正确的是（ ）
A．图甲：两根丝绸摩擦过的玻璃棒相互远离，说明同种电荷相互排斥
B．图乙：闭合开关，小磁针发生偏转，说明通电导线的周围存在磁场
C．图丙：闭合开关，导体ab在磁场中运动，可以说明发电机的工作原理
D．图丁：闭合开关，只要导体ab在磁场中运动，导体中就有电流产生
15．如图甲所示，滑轮组悬挂在水平支架上，某工人站在水平地面上，用400N竖直向下的拉力拉动绳子自由端使物体A匀速上升，物体上升的高度随时间变化的关系如图乙中图线所示。已知物体A重720N，两个滑轮的质量相等，不计滑轮组的绳重和摩擦。在0~20s的过程中，下列说法中正确的是（ ）
A．绳子自由端移动的速度为0.2m/sB．绳子自由端拉力的功率为160W
C．支架受到滑轮组的拉力为880ND．滑轮组的机械效率为90%
三、填空题
16．如图所示，体温计示数为______℃。
17．如图所示，电阻箱的示数为___________Ω。
18．如图所示，MM'是平面镜，AO为入射光线，ON为法线，入射角∠AON=60°，已知∠NOB=30°，∠NOC=45°，∠NOD=60°，则入射光线AO的反射光线将沿着___________（选填“OB”、“OC”或“OD”）方向射出。
四、实验题
19．在条形磁铁四周放置的小磁针静止时的指向如图所示，图中小磁针涂黑的一端为它的N极，由此可以判断出条形磁铁的A端是________（选填“N”或“S”）极
20．为了测量某种液体的密度，某同学取适量这种液体的样品进行了如下实验：
（1）先将天平放在水平桌面上，然后将游码移至横梁标尺的左侧零刻度线处。发现天平指针位置如图甲所示，此时，应该将平衡螺母向______（选填“左”或“右”）侧调节；
（2）调节天平水平平衡后，将盛有适量液体的烧杯放在天平左盘内，改变右盘中砝码的个数和游码的位置，使天平横梁在水平位置重新平衡，此时砝码质量和游码在标尺上的位置如图乙所示，则烧杯及杯内液体的总质量为______g；
（3）将烧杯中的一部分液体倒入量筒中，如图丙所示，则量筒中液体的体积为______；再用天平测出烧杯和剩余液体的总质量为106g；
（4）根据上述实验数据计算此种液体的密度为______。
21．在探究某种物质的熔化规律时，某同学记录的实验数据如下表所示。请回答下列问题：
（1）根据表中的实验数据可知：该物质在熔化过程中，继续吸热且温度___________（选填“变大”、“变小”或“不变”）；
（2）根据上述规律可以判断该物质是___________（选填“晶体”或“非晶体”）；
（3）该物质在第4min时具有的内能___________（选填“大于”、“等于”或“小于”）它在第7min时具有的内能。
22．某同学在探究凸透镜成像规律的实验中，将焦距为10cm的薄凸透镜固定在光具座上50cm刻度线处，将点燃的蜡烛放置在光具座上20cm刻度线处，移动光屏至65cm刻度线处，烛焰在光屏上成清晰的像，如图所示。请回答下列问题：
（1）上述光屏上所成的像是倒立、___________（选填“放大”、“缩小”或“等大”）的实像。生活中常用的___________（选填“照相机”、“放大镜”或“投影仪”）是利用这一原理工作的；
（2）保持蜡烛位置不变，将焦距为10cm的薄凸透镜换成焦距为5cm的薄凸透镜，同样固定在光具座50cm刻度线处，为了使烛焰在光屏上成清晰的像，应将光屏向_________（选填“靠近”或“远离”）凸透镜的方向移动；若不移动光屏仍要在光屏上成清晰的像，可以在凸透镜和蜡烛之间放置一个_________（选填“凸”或“凹”）透镜。
23．某同学用电压表、电流表、滑动变阻器、导线、开关及新的干电池等实验器材，测量额定电压为2.5V小灯泡L的额定功率。
（1）连接好图甲所示电路，闭合开关S，发现小灯泡L发光暗淡，观察电压表、电流表均有示数，移动滑动变阻器的滑片P，电压表、电流表示数均不变，出现这种现象的原因是___________；
（2）改正实验错误后，移动滑动变阻器的滑片P，当电压表示数为2.5V时，发现电流表示数如图乙所示，由此可知，小灯泡L的额定功率为___________W；
（3）该同学想利用上述实验电路证明：在电阻一定时，导体中的电流与导体两端的电压成正比。实验中，他调节滑动变阻器，读出相应的电压表和电流表的示数，并记录实验数据如下表所示。根据实验数据该同学发现小灯泡中的电流与其两端的电压不是正比关系：
①请你写出该同学没能实现实验目的的原因：___________；
②请你画出能够实现实验目的的电路图（可以适当的更换实验器材）。( )
24．某同学想探究电流通过导体产生的热量与电流、电阻、通电时间是否有关。他设计了如图甲、乙所示的两个电路，其中两个完全相同的烧瓶内分别装有质量和初温都相同的煤油，A、B两支型号相同的温度计，以及阻值不随温度变化的电阻丝和（）。请回答下列问题：
（1）该实验中，电流通过导体产生热量的多少用___________反映；
（2）采用如图甲所示的电路进行实验，该实验探究的问题是电流通过导体产生的热量与___________是否有关；
（3）采用如图乙所示的电路进行实验，当开关S闭合一段时间后，A、B两支温度计的示数分别为、。请你利用所学知识，判断、的大小关系。请写出推理过程和结论。( )
25．实验桌上有实心小铁块、细线、分别装有适量水和盐水的烧杯各一个，以及图所示的电子秤。请你利用上述实验器材，设计一个实验证明：浮力大小与液体密度有关。请写出主要实验步骤，画出实验数据记录表格。（，）
五、综合题
26．请阅读《氢能助力“绿色冬奥”》并回答问题。
氢能助力“绿色冬奥”
2022年2月4日，第24届冬季奥运会在北京拉开帷幕。作为全球性的体育盛事，北京冬奥会吸引了全世界的目光，它不仅是运动健儿奋力拼搏的赛场，也是我国绿色低碳技术创新与应用的盛会。特别是近千辆氢氧燃料电池汽车的应用，打破了历届冬奥会使用清洁能源车辆的记录，生动诠释了“绿色冬奥”的理念。
现代工业社会使用的煤炭、石油、天然气都属于化石能源。化石能源储量有限，不可再生。而且在燃烧后会产生污染物和温室气体，给全球气候带来了许多负面影响。相比之下，氢能源有很多优势：通常情况下，氢气与氧气燃烧后只生成水，对环境非常友好；氢气的热值较高，在相同条件下，其燃烧释放的能量多于普通燃料；氢的来源比较广泛，只要有水，就能通过电解等方式产生氢气，利用水和氢气之间的循环，能较好地缓解能源危机。
除了将氢气直接用于燃烧，科学家们还发明了氢氧燃料电池。氢氧燃料电池与普通的电池相似，都是利用化学反应来提供电能的装置。如图所示，是氢氧燃料电池的工作原理图。将氢气送到燃料电池的负极，经过催化剂的作用，氢分解成带正电的氢离子（质子）和带负电的电子，氢离子穿过质子交换膜，到达燃料电池的正极。而电子是不能通过质子交换膜的，只能经外电路从负极流向正极，于是外电路中就形成了电流。电子到达正极后，再与氧气和氢离子重新结合为水，整个过程实现了化学能与电能的转化。
目前，因为氢气在运输、储存、制造等方面，存在着较高的技术困难和成本问题，所以氢能在日常生活中还不能广泛普及。相信随着我国科技的进步，人们在不久的将来一定能成功破解氢能利用的难题。为我国实现“双碳”目标和人类的可持续发展贡献更多的中国智慧和力量。
请根据上述材料，回答下列问题：
（1）煤炭、石油和天然气都是_______（选填“可再生”或“不可再生”）能源；
（2）氢能源的优势是_______；（写出一条即可）
（3）氢氧燃料电池在工作过程中，主要将_______能转化为电能；
（4）外电路中的电流方向与电子定向移动的方向是_______（选填“相同”或“相反”）的。
六、计算题
27．如图所示，是某电饭锅的简化电路图，其中R1和R2为阻值一定的电热丝，通过控制开关S1，可使电饭锅处于加热或保温状态。已知，，电源电压保持220V不变。求：
（1）电饭锅保温时的电流I；
（2）电饭锅加热10min消耗的电能W。
28．如图所示，一个底面积为的薄壁柱形容器静止放在水平桌面上，将一个重为8N，边长为0.1m的实心正方体物块A放在容器底部（物块A与容器底部不密合），沿侧壁向容器中缓慢注入0.3kg的水，且水始终未溢出，已知水的密度，g取10N/kg。请你通过计算，判断注水后物块A能否在容器中处于漂浮状态。请写出计算、推理过程和结论。
加热时间/min
0
1
2
3
4
5
6
7
8
9
10
物质的温度/℃
40
42
44
46
48
48
48
48
50
53
56
电压U/V
0.6
0.9
1.2
1.5
1.8
2.1
电流I/A
0.14
0.18
0.22
0.24
0.26
0.28
参考答案：
1．B
【详解】A．千克是国际单位制中质量的单位，故A不符合题意；
B．牛顿是国际单位制中力学单位，故B符合题意；
C．焦耳是国际单位制中能量单位，故C不符合题意；
D．瓦特是国际单位制中功率单位，故D不符合题意。
故选B。
2．D
【详解】ABC．橡胶、陶瓷和塑料都不容易导电，属于绝缘体，故ABC不符合题意；
D．金属容易导电，属于导体，故D符合题意。
故选D。
3．D
【详解】A．遇到紧急情况时用力捏闸，通过增大压力来增大摩擦力。故A不符合题意；
B．自行车的车把上刻有条纹，通过增大接触面粗糙程度来增大摩擦力。故B不符合题意；
C．汽车轮胎上安装防滑链，通过增大接触面粗糙程度来增大摩擦力。故C不符合题意；
D．给车轴加润滑油，使接触面脱离，减小摩擦，故D符合题意。
故选D。
4．B
【详解】A．日晷面上呈现晷针的影子，是由光的直线传播形成的，故A不符合题意；
B．平静水面上景物的倒影，属于平面镜成像，是由于光的反射形成的，故B符合题意；
C．宇航员透过水球成像，属于凸透镜成像，是由于光的折射形成的，故C不符合题意；
D．阳光经过三棱镜折射以后，分成各种彩色光，这种现象叫做光的色散，属于光的折射，故D不符合题意。
故选B。
5．A
【详解】A．筷子使用时，动力臂小于阻力臂，是费力杠杆，故A符合题意；
B．用瓶盖起子起盖子时，动力臂大于阻力臂，是省力杠杆，故B不符合题意；
C．使用核桃夹时，动力臂大于阻力臂，是省力杠杆，故C不符合题意；
D．使用羊角锤翘起钉子时，动力臂大于阻力臂，是省力杠杆，故D不符合题意。
故选A。
6．C
【详解】A．物体振动可以产生声音，如果没有传播声音的介质，人不能听到声音，故A错误；
B．不同发声体的材料、结构不同，发出声音的音色也不同，辨别不同类型的乐器声，主要是靠它们的音色不同，故B错误；
C．减弱噪声的途径有三种：在声源处减弱噪声，在传播过程中减弱噪声，在人耳处减弱噪声，公路旁安装隔音墙是在传播途径上减弱噪声，故C正确；
D．利用超声波击碎人体内的结石，说明声波可以传递能量，故D错误。
故选C。
7．A
【详解】A．电能表是测量电功或用电器消耗电能的仪表，故A正确；
B．家庭电路中电视机和空调工作时互不影响，为并联连接，故B错误；
C．电线的绝缘皮破损时应及时更换，否则容易发生触电事故，故C错误；
D．在未断开电源开关的情况下更换灯泡容易发生触电事故，故D错误。
故选A。
8．D
【详解】露是空气中的水蒸气液化形成的液态小水滴，故D符合题意，ABC不符合题意。
故选D。
9．C
【详解】A．质量是指物体所含物质的多少，与是否失重没有关系，故A错误；
B．手对物体的托力和物体对手的压力发生在两个物体之间，是相互作用力，不是平衡力，故B错误；
C．物体不受外力作用，根据牛顿第一定律，以空间站为参照物，物体离开手后将做匀速直线运动，故C正确；
D．物体离开手后能继续运动，是因为物体具有惯性，故D错误。
故选C。
10．B
【详解】A．力对物体做功必须满足两个条件：有力作用于物体上，物体在力的方向上移动了距离。冰壶在水平冰面滑动的过程中，所受重力竖直向下，冰壶在水平方向上移动，重力方向与冰壶的移动方向垂直，故重力不做功，故A错误；
B．钢架雪车运动员在推动雪车助跑的过程中，钢架雪车受到了运动员的推力，钢架雪车在该推力的作用下移动了距离，满足做功的条件，所以运动员对雪车做了功，故B正确；
C．自由式滑雪大跳台运动员在空中上升的过程中，在竖直方向上的高度变大，重力势能的大小与物体距离水平面的高度和质量有关，所以运动员的重力势能增大，故C错误；
D．单板滑雪运动员从高处加速下落的过程中，竖直方向上的高度减小，重力势能减小，动能变大，故是重力势能转化为动能，故D错误。
故选B。
11．B
【详解】A．杯子对水平桌面的压力大小等于杯子和液体的重力大小之和，故A错误；
B．杯子对水平桌面的压力
F=G总=(m1+m2)g
杯子对水平桌面的压强
故B正确；
C．杯子上宽下窄，故液体对杯底的压力大小小于液体受到的重力大小，故C错误；
D．液面高度为，液体对杯底的压强大小为p′=ρgh2，故D错误。
故选B。
12．C
【详解】A．定值电阻R1标有“10Ω 0.5A”字样，滑动变阻器R2标有“20Ω 1A”字样，电流表和电压表选择的量程分别为0~0.6A，通过分析电路图可知，电阻R1、电阻R2和电流表是串联的，根据串联电路中电流处处相等，最大电流只能为0.5A，否则会超过定值电阻的最大电流值，损坏定值电阻，故A错误；
B．由于电压表与滑动变阻器R2并联，故电压表测量R2两端的电压，而电压表的量程为0~3V，故R2两端的电压最大电压为3V，故B错误；
CD．串联电路中，根据串联电路中用电器的分压原则，用电器的电阻越大，所分到的电压越大。分析电路图可知，当R2允许的阻值最大时，对应其两端的最大电压为3V，串联电路中的总电阻达到最大，电流最小，电源电压不变，所以此时电路中的总功率最小。由于串联电路中，各用电器两端的电压之和等于电源电压，所以此时R1两端的电压为
则流过电路中的最小电流为
电路中的总功率最小为
此时电阻R2的最大阻值为
由A选项中分析得到的结论可知，整个电路中的最大电流只能为0.5A，电源电压不变，此时电路的中总功率最大，即
由欧姆定律可知，串联电路的总电流最大，电源电压不变，此时串联电路中的总电阻最小，串连电路中的总电阻等于各用电器两端的电阻之和，由于R1是定值电阻，所以是电阻R2达到最小值，此时电阻R1两端的电压为
电阻R2两端的电压为
此时电阻R2的最小阻值为
故滑动变阻器阻值的取值范围为2~10Ω，电路总功率的变化范围为1.8~3W，故C正确，D错误。
故选C。
13．AD
【详解】A．固体很难被压缩，说明分子间存在斥力，但分子间引力和斥力是同时存在的，故A正确；
B．将新鲜的蔬菜封装在保鲜袋中，控制了液体的表面积，避免了空气流动的影响，可减慢蒸发，故B错误；
C．双手摩擦生热，是利用克服摩擦做功的方式改变物体内能，故C错误；
D．因为水的比热容较大，相同质量的水和其它物质比较，降低相同的温度，水放出的热量多，所以暖气中用水做循环介质，故D正确。
故选AD。
14．AB
【详解】A．两根丝绸摩擦过的玻璃棒所带的电荷是相同的，靠近时相互远离，说明同种电荷相互排斥，故A正确；
B．闭合开关，直导线中有电流通过，小磁针发生偏转，说明通电导线的周围存在磁场，故B正确；
C．图中给导体ab通电后，导体ab受力运动，是电动机的工作原理，故C错误；
D．只有闭合电路中的部分导体在磁场中做切割磁感线运动时，导体中才会产生感应电流，闭合开关，导体ab在磁场中没有切割磁感线，不会产生感应电流，故D错误。
故选AB。
15．BD
【详解】A．物体上升的速度

由图可知n=2，绳子自由端移动的速度为
v=nvA=2×0.2m/s=0.4m/s
故A错误；
B．绳子自由端拉力的功率为

故B正确；
C．动滑轮的重力
G动=nF-G=2×400N-720N=80N
由两个滑轮质量相等和G=mg可知，定滑轮的重力
G定=G动=80N
以定滑轮为研究对象进行受力分析可知，定滑轮受到竖直向上的支架对它的拉力、竖直向下的重力和三股绳子向下的拉力作用处于平衡状态，由定滑轮受到的合力为零可得
F拉=G定+3F=80N+3×400N=1280N
因支架对定滑轮的拉力和支架受到滑轮组的拉力是一对相互作用力，所以，支架受到滑轮组的拉力
F拉′=F拉=1280N
故C错误；
D．滑轮组的机械效率
故D正确。
故选BD。
16．36.3
【详解】由图可知，体温计的分度值是0.1℃，体温计的示数是36.3℃。
17．20
【详解】电阻箱读数时需是每个档位对应的数字乘以该档位对应的倍数再相加，则变阻箱的示数是
18．OD
【详解】根据光的反射定律可知，反射角大小等于入射角大小，已知入射角的大小为∠AON=60°，反射角的大小也为60°，反射角为反射光线与法线的夹角，即∠NOD=60°，故反射光线沿着OD反向射出。
19．N
【详解】小磁针静止时北极(小磁针涂黑端)，所指的方向为磁场的方向，根据磁感线方向的规定，从北极出来回到南极，读图可以看出，左侧A端条形磁铁N极．
20． 右 161.0 50.0 1.1
【详解】（1）[1]如图甲中指针左偏，说明左侧质量大，因此应向右调节平衡螺母。
（2）[2]标尺上分度值为0.2g，此时标尺刻度为1g，故烧杯及杯内液体的总质量为
（3）[3]量筒分度值为2mL，此时量筒中液体的体积为
（4）[4]量筒中液体的质量为
根据可得此种液体的密度为
21． 不变 晶体 小于
【详解】（1）[1]根据表中的实验数据可知：物质熔化过程中，温度保持48℃不变，物质吸热温度保持不变。
（2）[2]晶体熔化时的特点为吸热保持温度不变，根据上述规律可以判断该物质是晶体。
（3）[3]物质熔化过程中吸热，第4min具有的内能小于第7min时具有的内能。
22． 缩小 照相机 靠近 凹
【详解】（1）[1][2]由图可知物体距离凸透镜的物距为
物体的像距离凸透镜的距离为
已知凸透镜的焦距为
从而可知物距
根据凸透镜成像的规律可知，物距大于二倍焦距时，成倒立、缩小的实像。照相机成像的特点是倒立、缩小的实像，故生活中常用的照相机是利用这一原理工作的。
（2）[3]蜡烛和凸透镜的位置不变，将焦距为10cm的薄凸透镜换成焦距为5cm的薄凸透镜，焦距缩小时凸透镜的焦点将向凸透镜的光心靠近，由于物距仍然大于二倍焦距，所以像距应大于一倍焦距小于二倍焦距，即应将光屏向靠近凸透镜的方向移动。
[4]若不移动光屏仍要在光屏上成清晰的像，则就要使凸透镜的折光能力变弱，可以先使光经过凸透镜之前先发散，所以可以在凸透镜和蜡烛之间放置一个凹透镜，将光先发散，后再经过凸透镜后会聚。
23． 滑动变阻器同时接了下面两个接线柱 0.75 小灯泡的电阻大小受温度的影响
【详解】（1）[1]滑动变阻器连接在电路中的方式是遵循“一上一下”的接线原则，实物图中滑动变阻器的两个下面的接线柱接入电路，即将滑动变阻器的最大阻值接入电路中，滑动变阻器相当于一个电阻较大的定值电阻，无法实现改变电路中电阻大小的作用，故会出现闭合开关S，发现小灯泡L发光暗淡，观察电压表、电流表均有示数，移动滑动变阻器的滑片P，电压表、电流表示数均不变的现象。
（2）[2]图乙中电流表的量程选择为0~0.6A的小量程，则电流表的分度值为0.02A，电流表的读数为0.3A，此时电压表示数为2.5V，小灯泡两端的电压刚好达到额定电压，故小灯泡L的额定功率为
（3）[3]该同学想利用上述实验电路证明：在电阻一定时，导体中的电流与导体两端的电压成正比。利用控制变量法，即所用电阻的阻值大小不能改变，由于小灯泡在做实验过程中温度会升高，电阻会变大，故该同学没能实现实验目的的原因是忽略了温度对小灯泡电阻的影响。
[4]为能够实现实验目的，可以将小灯泡换成定值电阻，其他的实验器材不变，电路依旧是简单的串联电路，即定值电阻、电流表、滑动变阻器、开关依次串联，电压表并联在定值电阻的两端，电路图的连接如下
24． 温度计示数的变化大小 电阻大小 见解析
【详解】（1）[1]当电阻丝通电后，电流产生热量使煤油温度升高，从而使温度计示数上升，因此可根据温度计示数的变化大小可知温度升高的多少。
（2）[2]如图甲，两个电阻串联在电路中，电流相同，通电时间相同，电阻不同，运用控制变量法，探究电流产生热量跟电阻大小的关系。
（3）[3]由图乙可知，R1和R2并联，R1和R2两端的电压相等，因为
由可知，相同时间内，两个电阻丝产生的热量关系为
Q1＜Q2
两个完全相同的烧瓶内分别装有质量和初温都相同的煤油，所以两个烧瓶中煤油吸收的热量关系
QA＜QB
由Q=cm(t-t0)可知，比热容、质量和初温相同，所以温度计的示数关系为
tA＜tB
25．见解析
【详解】实验步骤如下：
①在两个规格相同的烧杯中装入质量相同的水和盐水，并将水编号为1、盐水编号为2，并分别放在电子秤上称量1和2的质量，并记录在表格中；
②将小铁球用细线栓住，将编号1放在电子秤上，然后将小铁球用细线拉住浸没于水中，并读出电子秤的示数，记录在表格中；取下编号1，取出小铁块，并将小铁块的表面擦干。将编号2放在电子秤上，然后将小铁球用细线拉住浸没于盐水中，并读出电子秤的示数，记录在表格中；
③比较小铁块浸没在不同的液体中时电子秤的读数，如果1、2两次实验中的得到的m2不相等，则说明浮力大小与液体密度有关。
实验数据记录表格如下：
26． 不可再生 氢气与氧气燃烧后只生成水，对环境非常友好 化学 相反
【详解】（1）[1]煤炭、石油和天然气等能源会越用越少，不能在短期内从自然界得到补充，它们都是不可再生能源。
（2）[2]氢能源有很多优势：通常情况下，氢气与氧气燃烧后只生成水，对环境非常友好；氢气的热值较高，在相同条件下，其燃烧释放的能量多于普通燃料；氢的来源比较广泛，只要有水，就能通过电解等方式产生氢气，利用水和氢气之间的循环，能较好地缓解能源危机。
（3）[3]氢氧燃料电池在工作过程中，通过化学变化获取电能，主要将化学能转化为电能。
（4）[4]电流方向规定为正电荷定向移动的方向，外电路中的电流方向与电子定向移动的方向是相反的。
27．（1）1A；（2） 6.6×105J
【详解】解：（1）在并联电路中，两个电热丝同时工作时为加热档，只有一个电热丝工作时为保温档，如图，闭合开关S，断开开关S1时，电路中只有R2，为保温档，此时电路中的电流为
（2）如图当开关S和S1都闭合时，为加热档，此时电路中的总电流为
消耗的电能为
答：（1）电饭锅保温时的电流为1A；
（2）电饭锅加热10min消耗的电能为6.6×105J。
28．注水后物块A不能在容器中处于漂浮状态
【详解】解：假设注水后物块A能在容器中处于漂浮状态，则物块A受到的浮力为
F浮=G=8N
物块A排开水的体积为
物块A浸入水中的深度为
要使注水后物块A能在容器中处于漂浮状态，至少需要水的体积为
V水=(S容-SA)h浸=(1.5×10-2m2-0.1m×0.1m)×0.08m=4×10-4m3
倒入水的体积为
所以注水后物块A不能在容器中处于漂浮状态。
答：注水后物块A不能在容器中处于漂浮状态。
烧杯中的水和盐水的质量相等，烧杯的规格相同，即烧杯的质量相等
小铁块浸入前电子秤的读数，记为m1
小铁块悬浮在液体中时电子秤的读数，记为m2
比较1、2两次实验中的得到的m2是否相等
1
装有水的烧杯
2
装有盐水的烧杯
