2023年中考物理专题复习电功率附答案

这是一份2023年中考物理专题复习电功率附答案，共13页。试卷主要包含了电能，电功，串、并联电路电能和电功率的特点，额定电压和额定功率，3A等内容，欢迎下载使用。
1.电能：
（1）单位：焦耳，符号是J．常用单位有千瓦时，也叫做度，1度 ＝ kW·h＝ J。
（2）电能表：
①读数：前四位是整数，最后一位是小数。
②“220V”：电能表在220V的电路中使用。
③“10（20A）”：电能表的标定电流为10A，不能超过20A。
④“50Hz”：它在频率为50赫的交流电路中使用。（家庭用电是交流电）
⑤“3600r/kW·h”：每消耗1千瓦时的电能，电能表上的转盘转过3600转。
⑥电能表转盘转n转，消耗的电能为W=nNkW∙ℎ=nN×3.6×106J，其中N表示消耗1kW· h电能时电能表转盘转过的转数。
2.电功：
（1）定义：电能转化为其他形式的能的过程，也可以说是电流做功的过程。（符号：W）
（2）单位：焦耳（J），千瓦时（KW·h）
（3）公式：W=UIt W=nN W=Pt
（4）变型公式：W=I2Rt W=U2Rt
3.电功率：.电功率：表示电流做功的 。

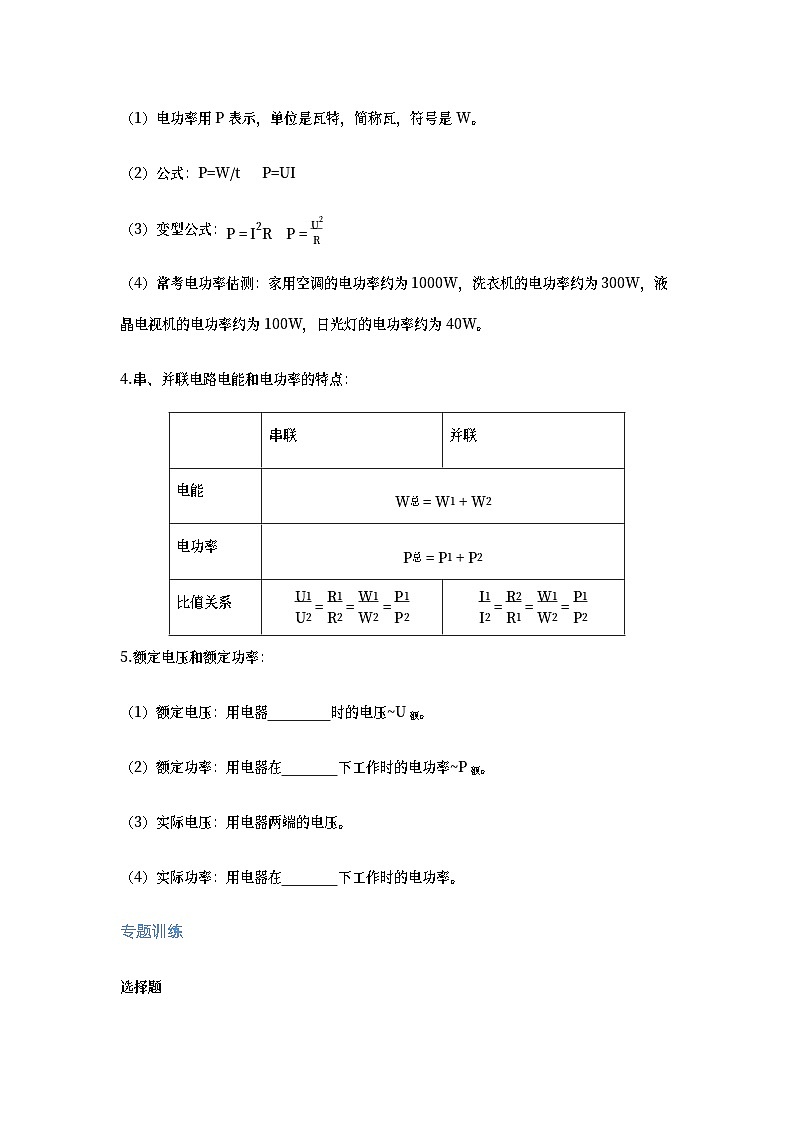

（1）电功率用P表示，单位是瓦特，简称瓦，符号是W。
（2）公式：P=W/t P=UI
（3）变型公式：P=I2R P=U2R
（4）常考电功率估测：家用空调的电功率约为1000W，洗衣机的电功率约为300W，液晶电视机的电功率约为100W，日光灯的电功率约为40W。
4.串、并联电路电能和电功率的特点：
5.额定电压和额定功率：
（1）额定电压：用电器 时的电压~U额。
（2）额定功率：用电器在 下工作时的电功率~P额。
（3）实际电压：用电器两端的电压。
（4）实际功率：用电器在 下工作时的电功率。
专题训练
选择题

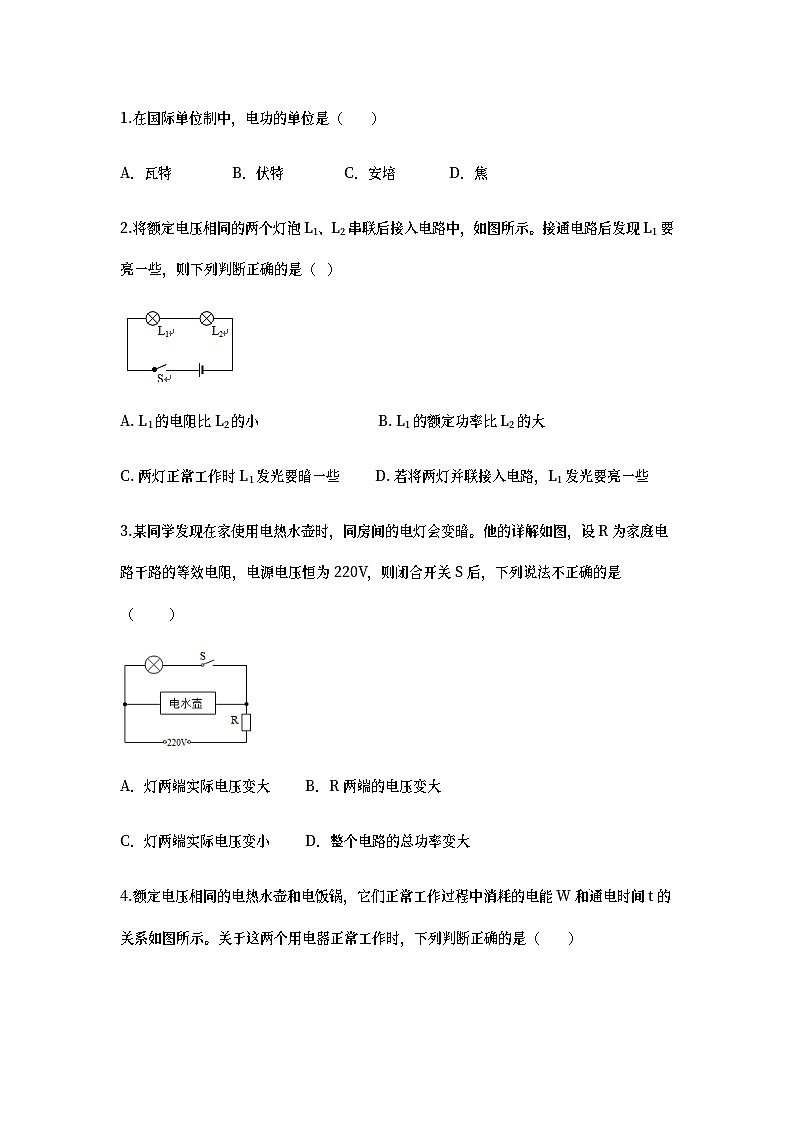

1.在国际单位制中，电功的单位是（ ）
A．瓦特 B．伏特 C．安培 D．焦
2.将额定电压相同的两个灯泡L1、L2串联后接入电路中，如图所示。接通电路后发现L1要亮一些，则下列判断正确的是（ ）
A. L1的电阻比L2的小 B. L1的额定功率比L2的大
C. 两灯正常工作时L1发光要暗一些 D. 若将两灯并联接入电路，L1发光要亮一些
3.某同学发现在家使用电热水壶时，同房间的电灯会变暗。他的详解如图，设R为家庭电路干路的等效电阻，电源电压恒为220V，则闭合开关S后，下列说法不正确的是（ ）
A．灯两端实际电压变大 B．R两端的电压变大
C．灯两端实际电压变小 D．整个电路的总功率变大
4.额定电压相同的电热水壶和电饭锅，它们正常工作过程中消耗的电能W和通电时间t的关系如图所示。关于这两个用电器正常工作时，下列判断正确的是（ ）
A．电热水壶的电阻较大
B．通过电饭锅的电流较大
C．电热水壶两端的电压较大
D．相同时间内电热水壶比电饭锅产生的热量多
5.如图所示的是探究电流通过导体时产生热量的多少与哪些因素有关的实验装置。两个透明容器中密封着等量的空气，通电一段时间后，右侧U形管中液面高度差比左侧的大。下列说法正确的是( )
A．左侧容器中电阻丝的阻值比右侧容器中的大
B．该装置用来探究电流通过导体产生的热量跟电流大小的关系
C．该装置可以用来探究电流通过导体产生的热量跟通电时间的关系
D．U形管中液面高度发生变化是因为U形管中液体的热胀冷缩造成的
6.（2022·宁夏·中考真题）如图甲所示是高铁上烟雾报警器的简化原理图，其中电源电压保持不变，R0为定值电阻，R为光敏电阻，R的阻值与光照强度的关系如图乙所示。射向光敏电阻的激光被烟雾遮挡时，下列说法正确的是（ ）
A．光敏电阻R的阻值减小
B．电流表的示数增大
C．电压表的示数增大
D．电路中消耗的总功率增大
7.某实验小组用如图甲所示的电路进行实验，根据获得的数据画出了电流表示数I随电压表示数U变化的图像，如图乙所示。已知电源两端的电压保持5V不变，下列说法中正确的是（ ）
A．电压表的示数为3V时，电流表的示数为0.3A
B．电压表的示数为3V时，小灯泡的电阻为15Ω
C．当电流表的示数为0.2A时，小灯泡的电功率为0.6W
D．小灯泡两端的电压为3V时，滑动变阻器接入电路的阻值为8Ω
8.[多选]如图是一款多功能养生壶及其简化电路图，R1和R2是两个加热电阻。此电热器有高温、中温、低温三个挡位。电路中电源电压U保持不变，下列说法正确的是（ ）
A．S1闭合，S2在a处，电路中电流为I=UR1
B．S1断开，S2在b处，电路的总功率是P=U2R1+R2
C．S1断开，S2在a处，是中温挡
D．S1闭合，S2在b处，是高温挡
填空题
9.小芳用家里装有“”字样的电能表测量家里冰箱工作时的功率及一天的耗电量。当冰箱压缩机通电制冷时，她关闭了家里其他所有用电器，时间内电能闪烁了5次，则冰箱制冷时的功率是______W。她记录了电能表当天晚到第二天早晨电能表的示数分别如图甲、乙所示，在这段时间内小芳关闭了家中其他所有用电器，则冰箱一天的耗电量是______。（假设不开关冰箱门）

10.现有灯泡L1“4W2V”和灯泡L2“3W3V”，将两只灯泡并联接入电源电压为2V的电路中，则L1和L2的实际功率之比P1：P2为 ，L1和L2两端的电压之比U1：U2为 。（不考虑温度对灯泡电阻的影响）
11.电热器是利用电流的________效应来工作的．某发热元件是一个阻值为500Ω的电阻，通过的电流为0.1A，通电100s产生的热量是________J。
12.（2022·广西河池·中考真题）某品牌电热水壶有“加热”和“保温”两个挡位，其内部简化电路如图所示，，，当闭合，断开时，电热水壶处于________挡；加热挡的电功率为________W。
实验探究题
13.小亮同学做测定“小灯泡的额定电功率”实验时所用器材有电源、额定电压为2.5 V的小灯泡(小灯泡的额定功率小于1 W)、滑动变阻器(50 Ω 1 A)、以及符合实验要求的电表、开关和导线。
(1)按照正确的操作连接好电路后,合上开关,发现小灯泡不亮,电流表、电压表均有示数,但示数较小,则原因可能是 (写一条即可);
(2)调节滑动变阻器,使电压表示数为2.5 V时,电流表示数如图乙所示,则电流表示数为 A,小灯泡的额定功率为 W。
(3)实验时某小组学生发现电流表损坏,他们想设计一个不用电流表测定该小灯泡额定功率的实验。于是向老师要了一个阻值为R0的定值电阻和一个单刀双掷开关(符号为：)，设计了一个电路,并顺利地测出了U额=2.5 V的灯泡的额定功率。请你在图丙虚线框内完成电路图的设计。
14.（2022·湖北宜昌·中考真题）小杰和小芳在探究“电流产生的热量与哪些因素有关系”的实验中，在两个透明容器中密封等量的空气，各放置一段电阻丝，并连接一个装水的U形管，通过U形管中水面的高度差来判断电阻产生热量的多少。装置的密封性能良好，电源电压为6V。
（1）小杰根据图甲观察到的现象得到“在通电时间和电阻相同时，______，电阻产生的热量越多”的结论。
（2）小芳猜想电流产生的热量与电阻大小有关，下列能支持她猜想的现象是( )
A．正常工作时，“36V 54W”的灯泡比“12V 6W”的灯泡亮
B．接线板上接入的用电器越多，导线越容易发热
C．电熨斗工作时发热明显，而与之相连的导线却不怎么热
（3）为了验证猜想，小芳选用了5Ω和100Ω的电阻丝进行实验，如图乙所示，请你用笔画线把电路连接完整。______闭合开关，她发现较长时间后两个U形管的高度差均不明显，原因是______，请你提出改进办法：______。
综合运用题
15.（2022·西藏·中考真题）“开车不饮酒，酒后不开车”是每一位司机都必须遵守的交通法规。图（甲）是气体中酒精浓度测试仪的原理图，电源电压U＝12V，是气敏电阻，其阻值随气体中酒精浓度的变化规律如图（乙）所示。气体中酒精浓度大于或等于20mg/100mL小于80mg/100mL为酒驾，大于或等于80mg/100mL为醉驾。测试仪使用前应先调零，即当气体中酒精浓度为0时，，调节滑动变阻器的滑片，使电压表示数，调零后的滑片位置保持不变。求：
（1）调零后接入电路中的阻值；
（2）当时，消耗的电功率；
（3）在某次检测中，电流表示数为0.3A，试通过计算分析，判断该司机属于酒驾还是醉驾？
16.小亮家新买了一辆汽车，车上的座椅垫具有电加热功能，如图甲所示。通过观察和研究，他了解到该座椅垫有“高温”、“低温”和“关”三个挡位，“高温”挡功率为36W，“低温”挡功率为20W。该座椅垫加热部分的电路简图如图乙所示，电源电压为24V，S为挡位切换开关。R1和R2为电热丝。通过计算回答；
（1）当座椅垫处于“高温”挡加热时，通过座椅垫的电流是多少A？
（2）当座椅垫处于“低温”挡加热时，座椅垫工作5min产生的热量是多少J？
（3）电热丝R2的阻值是多少Ω？
串联
并联
电能
W总=W1+W2
电功率
P总=P1+P2
比值关系
U1U2=R1R2=W1W2=P1P2
I1I2=R2R1=W1W2=P1P2
参考答案：
知识训练
1；3.6x106；快慢；正常工作；额定电压；实际电压
专题训练
1.D 2.C 3.A 4.D 5.C 6.C 7.D 8.AD
9.75 0.9
10.3：1 1：1
11.热 500
12.保温 1512.5
13.(1)滑动变阻器阻值太大 (2)0.24 0.6
(3)如图所示：
14.电流越大 C 电路中电流太小（或者电阻太大或者电压太低） 将100Ω的电阻丝换为阻值更小的电阻丝（或增大电源电压）
15.（1）20Ω；（2）1W；（3）醉驾
16.（1）解：由题意可知，当座椅垫处于“高温”挡加热时功率为36W，电源电压为24V，故座椅垫中通过的电流 I=P高温U=36W24V=1.5A
答：当座椅垫处于“高温”挡加热时，通过座椅垫的电流是1.5A；
（2）解：当座椅垫处于“低温”挡加热时，功率为20W，工作5min产生的热量Q=W=P低t=20W×5×60s=6000J
答：当座椅垫处于“低温”挡加热时，座椅垫工作5min产生的热量是6000J；
（3）解：由电路图知，开关S接高温挡位时，电路为R1的简单电路，根据 I=UR 可得，电热丝R1的阻值 R1=UI=24V1.5A=16Ω
座椅垫处于“低温”挡加热时的总电阻 R=U2P低温=(24V)220W=28.8Ω
则电热丝R2的阻值R2＝R-R1＝28.8Ω-16Ω＝12.8Ω
答：电热丝R2的阻值是12.8Ω。
