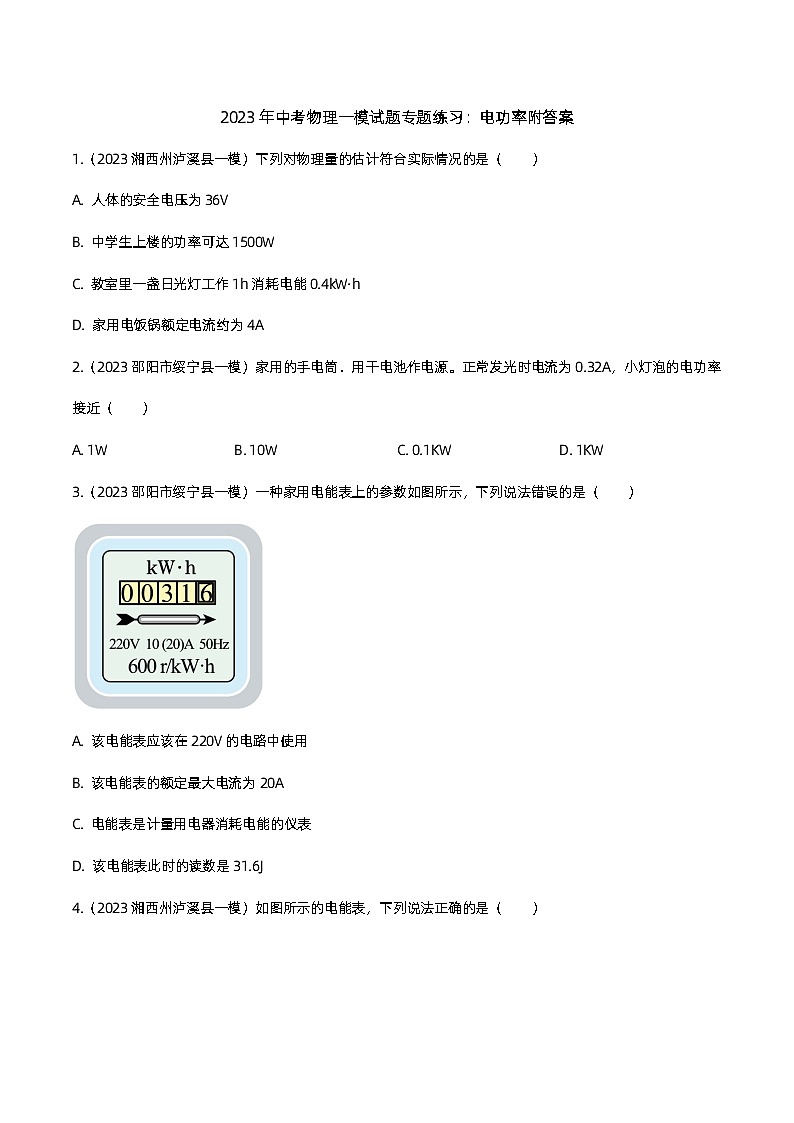

2023年中考物理一模试题专题练习：电功率附答案

这是一份2023年中考物理一模试题专题练习：电功率附答案，共22页。试卷主要包含了4kW·h等内容，欢迎下载使用。
A. 人体的安全电压为36V
B. 中学生上楼的功率可达1500W
C. 教室里一盏日光灯工作1h消耗电能0.4kW·h
D. 家用电饭锅额定电流约为4A
2.（2023邵阳市绥宁县一模）家用的手电筒．用干电池作电源。正常发光时电流为0.32A，小灯泡的电功率接近（ ）
A. 1WB. 10WC. 0.1KWD. 1KW
3.（2023邵阳市绥宁县一模）一种家用电能表上的参数如图所示，下列说法错误的是（ ）
A. 该电能表应该在220V的电路中使用
B. 该电能表的额定最大电流为20A
C. 电能表是计量用电器消耗电能的仪表
D. 该电能表此时的读数是31.6J

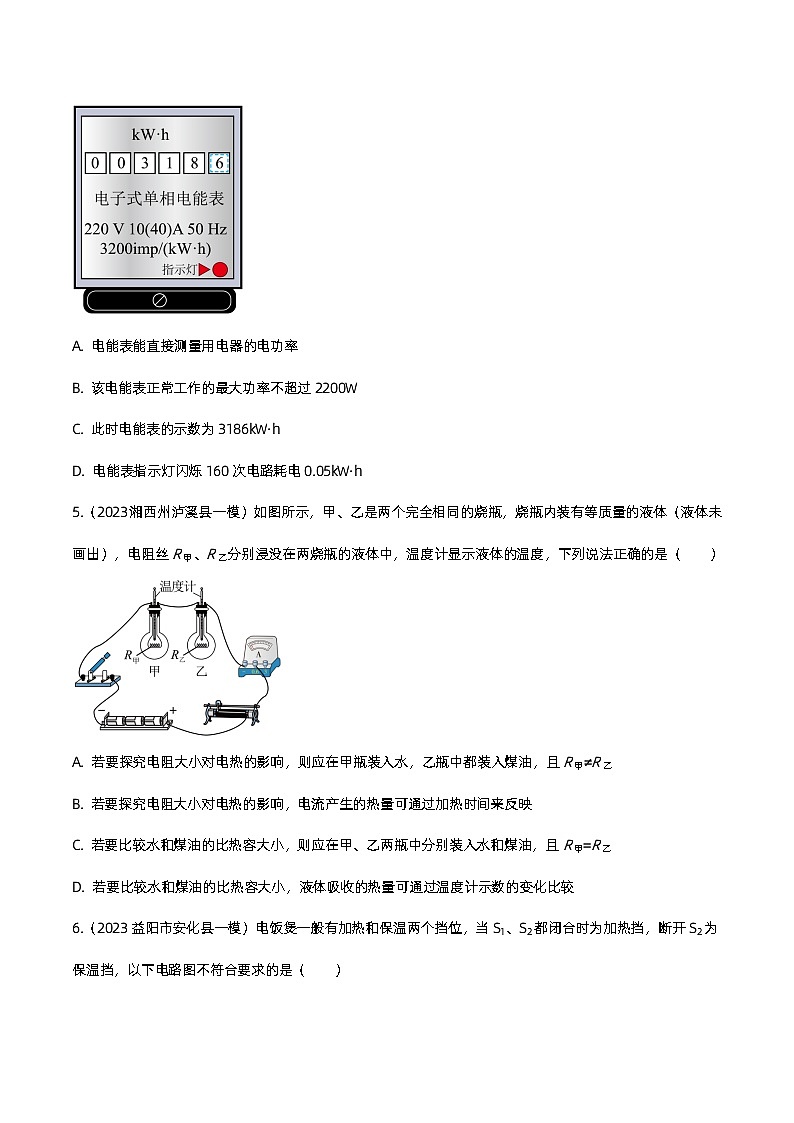

4.（2023湘西州泸溪县一模）如图所示的电能表，下列说法正确的是（ ）
A. 电能表能直接测量用电器的电功率
B. 该电能表正常工作的最大功率不超过2200W
C. 此时电能表的示数为3186kW·h
D. 电能表指示灯闪烁160次电路耗电0.05kW·h
5.（2023湘西州泸溪县一模）如图所示，甲、乙是两个完全相同的烧瓶，烧瓶内装有等质量的液体（液体未画出），电阻丝R甲、R乙分别浸没在两烧瓶的液体中，温度计显示液体的温度，下列说法正确的是（ ）
A. 若要探究电阻大小对电热的影响，则应在甲瓶装入水，乙瓶中都装入煤油，且R甲≠R乙
B. 若要探究电阻大小对电热的影响，电流产生的热量可通过加热时间来反映
C. 若要比较水和煤油的比热容大小，则应在甲、乙两瓶中分别装入水和煤油，且R甲=R乙
D. 若要比较水和煤油的比热容大小，液体吸收的热量可通过温度计示数的变化比较

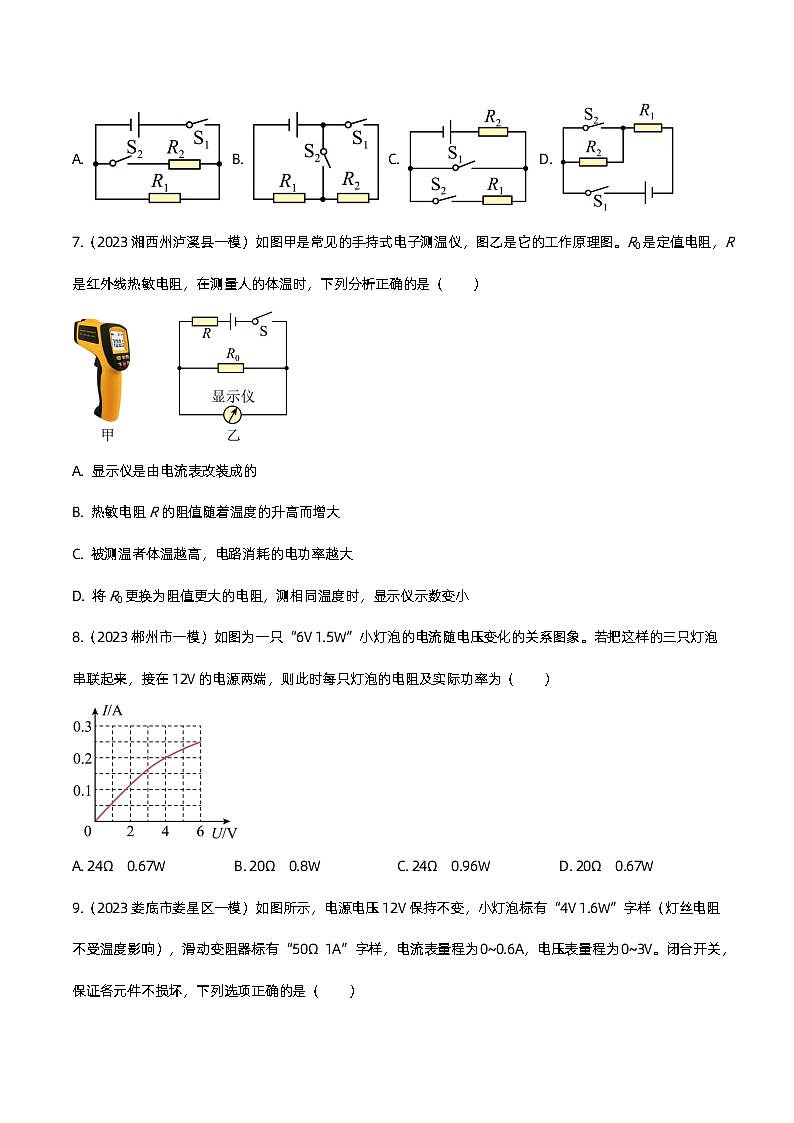

6.（2023益阳市安化县一模）电饭煲一般有加热和保温两个挡位，当S1、S2都闭合时为加热挡，断开S2为保温挡，以下电路图不符合要求的是（ ）
A. B. C. D.
7.（2023湘西州泸溪县一模）如图甲是常见的手持式电子测温仪，图乙是它的工作原理图。R0是定值电阻，R是红外线热敏电阻，在测量人的体温时，下列分析正确的是（ ）
A. 显示仪是由电流表改装成的
B. 热敏电阻R的阻值随着温度的升高而增大
C. 被测温者体温越高，电路消耗的电功率越大
D. 将R0更换为阻值更大的电阻，测相同温度时，显示仪示数变小
8.（2023郴州市一模）如图为一只“6V 1.5W”小灯泡的电流随电压变化的关系图象。若把这样的三只灯泡串联起来，接在12V的电源两端，则此时每只灯泡的电阻及实际功率为（ ）
‍
A. 24Ω 0.67WB. 20Ω 0.8WC. 24Ω 0.96WD. 20Ω 0.67W
9.（2023娄底市娄星区一模）如图所示，电源电压12V保持不变，小灯泡标有“4V 1.6W”字样（灯丝电阻不受温度影响），滑动变阻器标有“50Ω 1A”字样，电流表量程为0~0.6A，电压表量程为0~3V。闭合开关，保证各元件不损坏，下列选项正确的是（ ）
A. 移动滑动变阻器滑片，小灯泡可能正常发光
B. 电路中消耗的最大功率为3.6W
C. 滑动变阻器两端电压变化范围为9~12V
D. 当滑动变阻器滑片P置于b端时，滑动变阻器通电1min产生的热量为140J
10.（2023湘西州泸溪县一模）如图，电路中电源电压保持不变，小灯泡标有“3V 1.5W”字样，不考虑灯泡电阻随温度的变化，滑动变阻器R的最大阻值为24Ω，电流表量程为0~0.6A，电压表量程为0~3V。当开关S闭合后，滑动变阻器R接入电路的电阻为3Ω 时小灯泡正常发光。为了保证电路安全，小灯泡电压不超过额定电压，两电表的示数均不超过所选量程。在滑片P滑动过程中，下列说法（ ）
①电源电压为 4.5V
②变阻器接入电路的阻值范围是 3Ω~12Ω
③小灯泡的最小功率为 0.135W
④电路的最大功率2.25W
A. 只有①②③正确B. 只有①③④正确
C. 只有①②④正确D. ①②③④都正确
11.（2023湘西州泸溪县一模）如图所示的交通信号红、黄、绿灯交替发光，则这三盏灯的连接方式是________联，三只灯泡均标有“220V，100W”字样，则该三只灯泡正常工作一天（24h）将消耗________的电能。
12.（2023娄底市娄星区一模）小明利用手表和电能表测量家中空调的实际功率，电能表的表盘如图所示，该表盘上显示已用电_______kW·h。他只让空调工作，观察到5min内电能表的表盘转过200转，则空调的实际功率为_______W。
13.（2023娄底市娄星区一模）如图所示的电路中，电源电压保持不变，灯L1标有“3V 1.2W”、灯L2标有“3V 0.9W”字样。先只闭合开关S1，灯L1正常发光；再闭合开关S2，灯L1的亮度___（选填“变亮”“变暗”或“不变”），电流表应选择______（选填“0～0.6A”或“0～3A”）的量程。
14.（2023湘西州泸溪县一模）把额定功率相同但额定电压不同的小灯泡L1和L2串联后接入同一电路中且两个灯泡都发光（不考虑灯丝电阻的变化），若L1比L2亮则通过小灯泡L1和L2的电流I1___________I2，小灯泡L1和L2的电阻R1___________R2，小灯泡L1和L2的额定电压U1___________U2（选填“>”、“=”或“”、“=”或“ ③. >
15.（2023邵阳市绥宁县一模）如图是今年“3·15”晚会上曝光的劣质导线，不良商家为了降低成本，将多芯铜导线的根数从国家标准的32根减为26根，导致导线横截面积减小。对于长度相等的标准导线和劣质导线，劣质导线的电阻___________（选填“较大”或“较小”），若在通有相同电流的情况下，相同时间内劣质导线产生的热量___________（选填“较多”或“较少”）。
【答案】 ①. 较大 ②. 较多
16.（2023湘西州泸溪县一模）小华用图甲所示器材测量小灯泡电功率，待测小灯泡L的额定电压为3.8V，额定功率约为1W，电源电压恒为6V，滑动变阻器R的规格为“20Ω 1A”。
（1）请你用笔画线代替导线，把图甲中的电路连接完整。要求：开关闭合后，变阻器滑片向左移动时，小灯泡亮度变亮；（ ）
（2）开关闭合前，变阻器的滑片应移至最 ___________（选填“左”或“右”）端；
（3）开关闭合后，移动变阻器的滑片，当灯泡正常发光时，电流表示数如图乙所示，小灯泡的额定功率为 ___________W；
（4）若实验中电流表坏了，为了测量小灯泡的额定功率，小华选用一个阻值为10Ω的电阻R0，设计了如图丙的电路及实验步骤：
①按照图丙连接电路，闭合开关，调节滑片使电压表的示数为额定电压；
②保持滑片位置不变，将电压表接在b、c两点间，测出R0两端的电压U0，再算出小灯泡的额定功率；
③小明通过实验操作，发现无法完成实验，经检查实验器材完好且接线正确。要解决此问题，可采取的两种方法是：___________、___________。
（5）完成上述实验后，小华想利用图丁所示电路，在MN间接入适当的元件，完成以下物理实验：
①接入一个未知电阻Rx，测出它的阻值；
②接入一个定值电阻R，探究电流和电阻的关系；
③接入一个灯泡，探究电流和电压的关系；
④接入一个已知额定电流的小灯泡，测出灯泡的额定功率。
其中能够完成的实验有 ___________（填序号）。
【答案】 ①. ②. 右 ③. 1.14 ④. 换用阻值更小的定值电阻 ⑤. 换用电压更大的电源 ⑥. ①④
17.（2023湘西州泸溪县一模）在物理综合实践活动课上，某小组制作了一个可调节亮度的小台灯，他们选用了一种叫电位器的变阻器，图1是电位器的结构图，其工作原理跟滑动变阻器一样，都是通过调节接入电路中电阻丝的长度来改变电阻的大小，电位器通过机械式旋钮来调节阻值的大小。他们设计的电路原理图如图2甲所示，并测得通过灯泡L的电流与其两端电压的关系如图2乙所示，电源电压为4.5V，灯泡L的额定电压为2.5V。
（1）如图1所示，当接线柱a、b接入电路时，顺时针旋转滑片旋钮时，电位器接入电路中的阻值 ___________，灯泡L的亮度 ___________（均选填“变大”“变小”或“不变”） ；
（2）调试过程中，他们发现灯泡L越亮，其表面就越烫，这种现象叫做电流的 ___________效应。电流通过导体时，把电能转化为 ___________能；
（3）小灯泡正常发光时的功率为 ___________W；
（4）为了电路安全，滑动变阻器R连入电路的阻值不小于 ___________Ω（结果保留一位小数）。
【答案】 ①. 变大 ②. 变小 ③. 热 ④. 内 ⑤. 0.75 ⑥. 6.7
18.（2023娄底市娄星区一模）图甲为电子自动保温电饭锅简化后的电气原理图，R1是锅底发热板的电阻，R2是锅身和锅盖的发热器的电阻，S是温控开关，能在触点a和b间切换工作状态，实现电饭锅加热和保温。在某次煮饭过程中，电饭锅消耗的电能W与工作时间t的关系如图乙所示。
（1）据图甲可知，温控开关S与触点______接触时，电阻______通电，电饭锅加热；温控开关S与触点______接触时，电阻______通电，电饭锅保温；
（2）据图乙可知，电饭锅的加热功率为多少W______？电饭锅的保温功率为多少W______？
（3）求电阻R1和R2的阻值______。
【答案】 ①. a ②. R1 ③. b ④. R1、R2 ⑤. 880 ⑥. 88 ⑦. 55Ω，550Ω
19.（2023湘西州泸溪县一模）如图甲是某茶具上煮茶器的电路原理图，R1是加热电阻，R2是保温时的分压电阻，S为电源开关，S1为自动温控开关。S、S1都闭合时，煮茶器处于加热状态；当水沸腾后，S1会自动断开，转为保温状态。煮茶器工作过程中的P﹣t图像如图乙所示，不计电阻值随温度的变化。求：
（1）电阻R1的阻值；
（2）当煮茶器处于保温状态时，R1的电功率；
（3）当煮茶器处于保温状态时，电阻R2在100s内消耗的电能。
【答案】（1）44Ω；（2）1.76W；（3）4224J
20.（2023邵阳市绥宁县一模）小华家买了一个家用电吹风，其简化电路如图所示，主要技术参数如下表。电吹风在额定电压下工作，请解答如下问题：
（1）电吹风吹冷风时，通过电动机的电流是多大？
（2）正常工作时电热丝的电阻是多大？
（3）电吹风内电动机的线圈电阻是0.8Ω，电吹风吹冷风10min线圈产生的热量是多少？
（4）一天，小华断开家中其它用电器，只用电吹风吹热风时，发现家中标有“220V，10（20A）；3000r/（kW•h）”的电能表5min内转了200圈，求电吹风此时的实际功率是多少？
【答案】（1）0.5A；（2）61.3Ω；（3）120J；（4）800W
热风温度
50～75℃
额定功率
热风时：900W
冷风时：110W
额定电压
220V
质量
0.5kg
热风温度
50～75℃
额定功率
热风时：900W
冷风时：110W
额定电压
220V
质量
0.5kg
