中考物理三轮冲刺重点题型练习计算题06 电学 (教师版)

这是一份中考物理三轮冲刺重点题型练习计算题06 电学 (教师版)，共3页。试卷主要包含了6 A，求电阻R2的电功率等内容，欢迎下载使用。

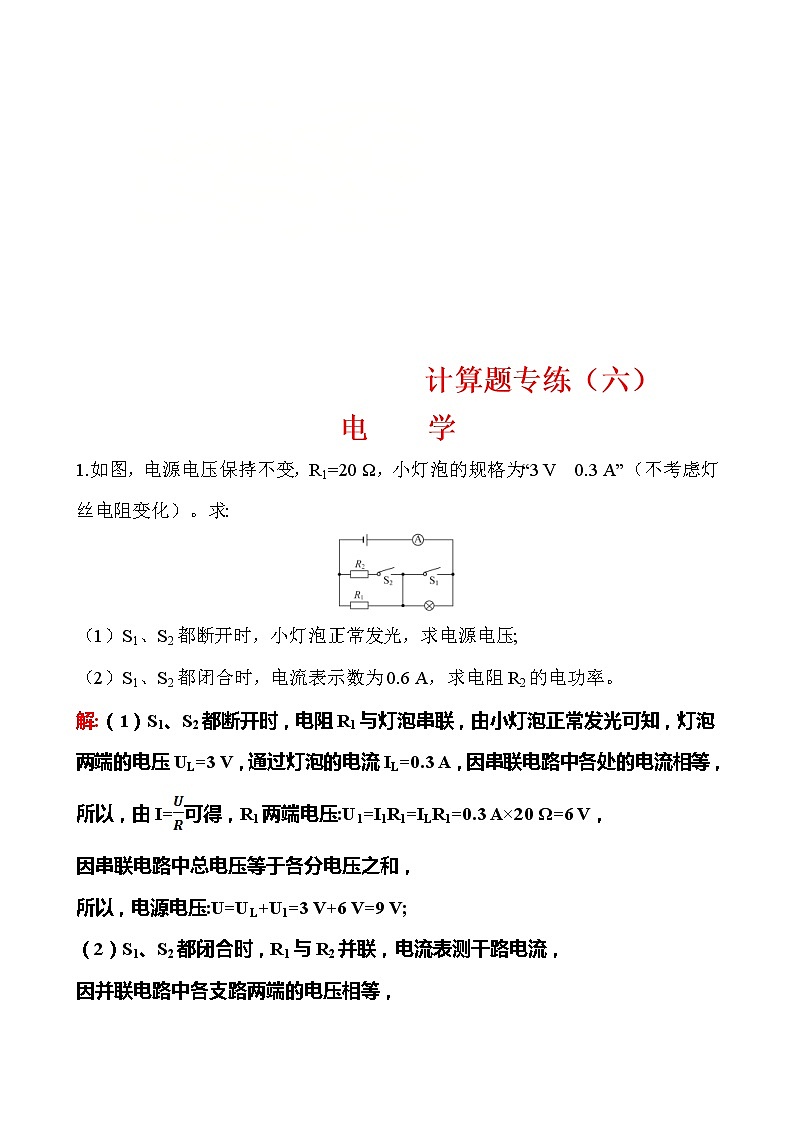

计算题专练（六）电　　学1.如图，电源电压保持不变，R1=20 Ω，小灯泡的规格为“3 V　0.3 A”（不考虑灯丝电阻变化）。求:（1）S1、S2都断开时，小灯泡正常发光，求电源电压;（2）S1、S2都闭合时，电流表示数为0.6 A，求电阻R2的电功率。解:（1）S1、S2都断开时，电阻R1与灯泡串联，由小灯泡正常发光可知，灯泡两端的电压UL=3 V，通过灯泡的电流IL=0.3 A，因串联电路中各处的电流相等，所以，由I=可得，R1两端电压:U1=I1R1=ILR1=0.3 A×20 Ω=6 V，因串联电路中总电压等于各分电压之和，所以，电源电压:U=UL+U1=3 V+6 V=9 V;（2）S1、S2都闭合时，R1与R2并联，电流表测干路电流，因并联电路中各支路两端的电压相等，所以，通过R1的电流:I1′===0.45 A，因并联电路中干路电流等于各支路电流之和，所以，通过R2的电流:I2=I′-I1′=0.6 A-0.45 A=0.15 A，则电阻R2的电功率:P2=UI2=9 V×0.15 A=1.35 W。答:（1）电源电压为9 V;（2）电阻R2的电功率为1.35 W。2.如图，电源电压一定，已知灯泡L标有“6 V　7.2 W”字样（灯丝电阻不受温度影响），R1=10 Ω。当S、S1闭合，且滑片P在a端时，灯正常发光;当S、S2闭合，且P在滑动变阻器中点处时，电流表示数为0.2 A。（1）求灯泡L的电阻阻值。（2）求滑动变阻器Rx的最大值。（3）通过对S、S1、S2的控制和调节滑动变阻器，可使电路所消耗的总功率最小，请求出电路总功率的最小值。解:（1）灯泡L标有“6 V　7.2 W”字样，由P=可得，灯泡L的电阻阻值:RL===5 Ω;（2）由电路图知，当S、S1闭合，且滑片P在a端时，电路为灯泡L的简单电路，灯正常发光，所以电源电压:U=U额=6 V;当S、S2闭合，R1与Rx串联，P在滑动变阻器中点处时，电流表测电路中的电流，由串联电路特点和欧姆定律可得:R1+Rx=，即10 Ω+Rx=，解得:Rx=40 Ω;（3）因为RL<R1，所以当闭合S、S2，并且滑片在b端时，R1与Rx的最大阻值串联，电路的总电阻最大，总功率最小，电路总功率的最小值:P最小===0.72 W。答:（1）灯泡L的电阻阻值为5 Ω。（2）滑动变阻器Rx的最大值为40 Ω。（3）电路总功率的最小值为0.72 W。
