2023年吉林省吉林市永吉县中考物理一模试卷（含答案解析）

2023年吉林省吉林市永吉县中考物理一模试卷

1.  汉朝初期的齐少翁用剪纸的人、物在幕后表演，并且用光照射，相应的人、物的“影”就放映在白幕上，幕外的人就可以欣赏到精彩的皮影戏表演，下列和皮影戏形成的原理不同的是(    )

A. 阳光下绿树成荫 B. 先看到闪电，后听到雷声
C. 打靶时“三点一线”瞄准 D. 一叶障目，不见泰山

2.  如图是液态氮置于试管中的场景，我们看到有大量“白气”，并且筷子上有霜形成。下列说法准确的是(    )

A. 霜的形成需要吸热
B. “白气”的形成需要吸热
C. 霜是水蒸气凝华形成的
D. “白气”是氮气液化形成的

3.  下列对常见物理量的估计正确的是(    )

A. 我县冬季最低气温约为 B. 托起两个鸡蛋的力约为1N
C. 教室里学生课桌的高度约为 D. 心脏正常跳动一次的时间约为

4.  “珍爱生命，安全用电”是公民应具备的安全意识。关于安全用电，下列做法正确的是(    )

A. 用电器着火时用水灭火 B. 电冰箱不需要连接地线
C. 用电器开关接在零线上 D. 修理电器时先断开电源

5.  小明家新买了一辆小汽车，下列有关小汽车的说法中正确的是(    )

A. 小汽车在转弯时受到了平衡力的作用
B. 小汽车的坐椅做的较宽大是为了减小压强
C. 在车轮转动的部分加润滑油是通过变滑动为滚动来增大摩擦
D. 车前进，停止踩油门车将慢慢停下来，说明力是维持物体运动的原因

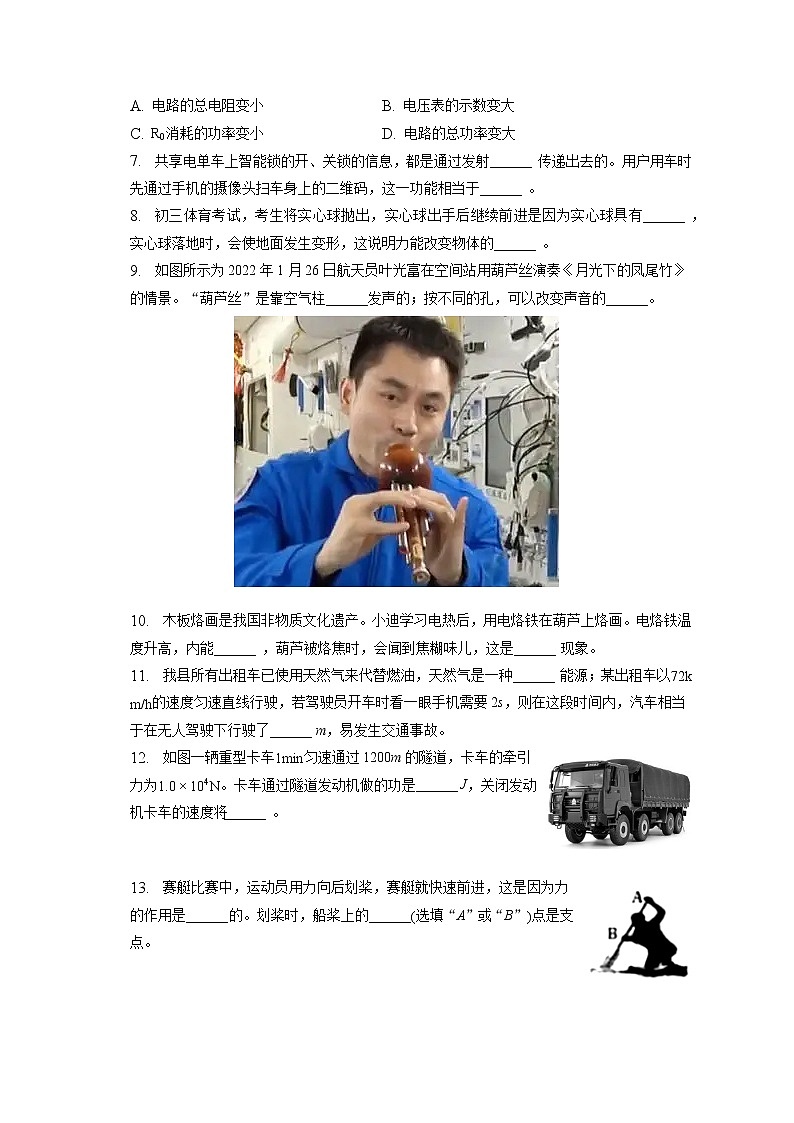

6.  如图甲是电子测温仪。图乙是其简化电路，电源电压不变，为定值电阻，R为热敏电阻，靠近人体测温时，其阻值随温度升高而减小。当所测体温降低时，下列说法正确的是(    )

A. 电路的总电阻变小 B. 电压表的示数变大
C. 消耗的功率变小 D. 电路的总功率变大

7.  共享电单车上智能锁的开、关锁的信息，都是通过发射______ 传递出去的。用户用车时先通过手机的摄像头扫车身上的二维码，这一功能相当于______ 。

8.  初三体育考试，考生将实心球抛出，实心球出手后继续前进是因为实心球具有______ ，实心球落地时，会使地面发生变形，这说明力能改变物体的______ 。

9.  如图所示为2022年1月26日航天员叶光富在空间站用葫芦丝演奏《月光下的凤尾竹》的情景。“葫芦丝”是靠空气柱______发声的；按不同的孔，可以改变声音的______。

10.  木板烙画是我国非物质文化遗产。小迪学习电热后，用电烙铁在葫芦上烙画。电烙铁温度升高，内能______ ，葫芦被烙焦时，会闻到焦糊味儿，这是______ 现象。

11.  我县所有出租车已使用天然气来代替燃油，天然气是一种______ 能源；某出租车以的速度匀速直线行驶，若驾驶员开车时看一眼手机需要2s，则在这段时间内，汽车相当于在无人驾驶下行驶了______ m，易发生交通事故。

12.  如图一辆重型卡车匀速通过1200m的隧道，卡车的牵引力为。卡车通过隧道发动机做的功是______ J，关闭发动机卡车的速度将______ 。

13.  赛艇比赛中，运动员用力向后划桨，赛艇就快速前进，这是因为力的作用是______的。划桨时，船桨上的______选填“A”或“B”点是支点。

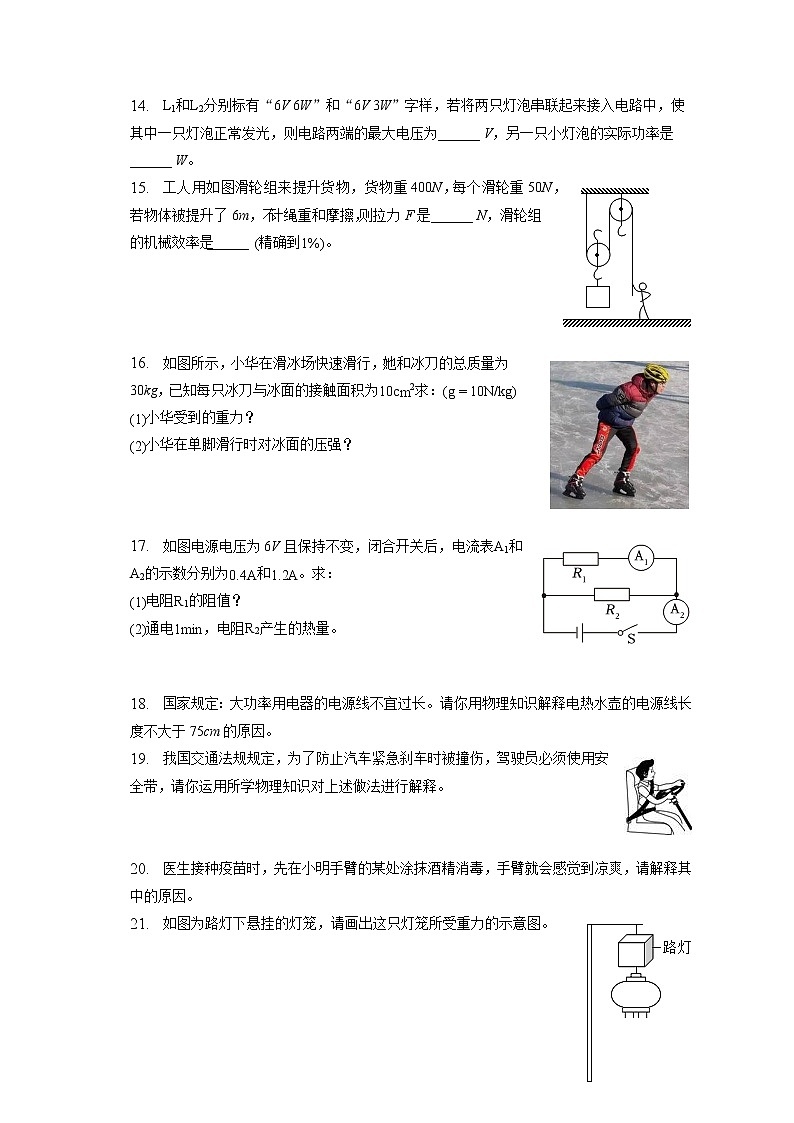

14.  和分别标有“6V 6W”和“6V 3W”字样，若将两只灯泡串联起来接入电路中，使其中一只灯泡正常发光，则电路两端的最大电压为______ V，另一只小灯泡的实际功率是______ W。

15.  工人用如图滑轮组来提升货物，货物重400N，每个滑轮重50N，若物体被提升了6m，不计绳重和摩擦，则拉力F是______ N，滑轮组的机械效率是______ 精确到。

16.  如图所示，小华在滑冰场快速滑行，她和冰刀的总质量为30kg，已知每只冰刀与冰面的接触面积为求：
小华受到的重力？
小华在单脚滑行时对冰面的压强？

17.  如图电源电压为6V且保持不变，闭合开关后，电流表和的示数分别为和。求：
电阻的阻值？
通电，电阻产生的热量。

18.  国家规定：大功率用电器的电源线不宜过长。请你用物理知识解释电热水壶的电源线长度不大于75cm的原因。

19.  我国交通法规规定，为了防止汽车紧急刹车时被撞伤，驾驶员必须使用安全带，请你运用所学物理知识对上述做法进行解释。

20.  医生接种疫苗时，先在小明手臂的某处涂抹酒精消毒，手臂就会感觉到凉爽，请解释其中的原因。

21.  如图为路灯下悬挂的灯笼，请画出这只灯笼所受重力的示意图。

22.  如图所示，请在图中画出对应的入射光线或折射光线。

23.  如图所示，闭合开关S后小磁针沿顺时针方向偏转后静止，请在图中括号内标出电源的“+”“-”极，并标出通过通电螺线管外A点的磁感线的方向。

24.  如图所示是甲、乙两位同学合作研究“平面镜成像特点”时的情景，为了正确进行研究，甲同学面前点燃了一支蜡烛，在两位同学间A处______ 放置了一块玻璃板，实验中他们还需要一支完全相同的未点燃的蜡烛，并在一定的区域内移动，直到从______ 同学这一侧的各方向看上去这支蜡烛好像也被点燃似的。这样做既可以观察比较蜡烛和它所成像的大小关系，同时还可以确定像的______ 。

25.  如图所示，在“探究影响滑动摩擦力大小的因素”实验中，小红将木块置于水平桌面上，用弹簧测力计沿______方向拉动，使其做______运动，记下弹簧测力计的示数，再将一个砝码叠加在木块上重复上面实验，弹簧测力计的示数变大，说明滑动摩擦力大小与______有关。


26.  用如图甲所示的装置探究海波的熔化规律：
实验中，除了图甲中提供的器材外，还需要用到的另一个测量器材是______ 。
根据实验数据绘出海波温度-时间图像，如图乙所示，第后试管内出现液态海波，由图像可知，海波熔化时吸热，温度______ 。
若海波的沸点与水的沸点相同，继续加热到水沸腾时，试管里的海波______ 选填“能”或“不能”沸腾。

27.  在“用伏安法测小灯泡电阻”的实验中，待测小灯泡额定电压为。

请用笔画线代替导线，将图甲的实物图未连接部分补充完整连线不得交叉。
当开关闭合后，发现小灯泡不亮，电压表示数接近电源电压，电流表无示数，可能是因为______。
根据图象，如图乙所示，分析图象可知，小灯泡正常工作时电阻为______。
分析图像，小灯泡灯丝两端的电压增大时，其电阻______变化/不变。

28.  为了探究圆柱体在不同液体中受到的浮力，某同学进行了如图所示的实验图A、B、C中的液体是水。

为了探究与的关系，需要在图中操作的基础上增加一个步骤。请写出该步骤的内容：用弹簧测力计测量______ 。
由图中步骤B、E可知，浮力的大小跟______ 有关。
圆柱体的体积为______ ；未知液体的密度为______ 。
若B步骤中的溢水杯放在电子秤上，如图F，在圆柱体浸入水的过程中未接触容器底，电子秤的读数将______ 。选填“增大”“减小”或“不变”

答案和解析

1.【答案】B

【解析】解：皮影戏形成的原理是光沿直线传播。
阳光下绿树成荫、打靶时“三点一线”瞄准和一叶障目，不见泰山都是由于光沿直线传播形成的；
声音在空气中传播速度约为，光在空气中的传播速度约等于光在真空中的传播速度。所以打雷时，总是先看到闪电，后听到雷声，这是因为打雷时，雷电同时传播，但光的传播速度于声音的传播速度；
故ACD不合题意，B符合题意。
故选：B。
沿直线传播的光被不透明的物体挡住，在物体后面光照不到的地方形成影子；
声音在空气中传播速度约为，光在空气中的传播速度约等于光在真空中的传播速度。
本题考查了生活中光直线传播的一些现象，还涉及了光速和声速引起的生活现象的解释，难度一般。


2.【答案】C

【解析】解：霜是由空气中的水蒸气遇冷凝华形成的，该过程要放出热量。故A错误、C正确；
“白气”是由空气中的水蒸气遇冷液化形成的小水珠，液化的过程向外放出热量。故BD错误。
故选：C。
物质从固态到液态的过程叫做熔化，物质从液态变成固态的过程叫做凝固；物质从液态变为气态的过程叫做汽化，物质从气态变为液态的过程叫做液化；物质从固态直接变成气态的过程叫升华，物质从气态直接变成固态的过程叫凝华。
吸收热量的物态变化过程有：熔化、汽化和升华；放出热量的物态变化过程有：凝固、液化和凝华。
分析生活中的热现象属于哪种物态变化，关键要看清物态变化前后，物质各处于什么状态；另外对六种物态变化的吸热和放热情况也要有清晰的认识。


3.【答案】B

【解析】解：A、吉林省吉林市永吉县冬季最低气温约为，故A错误；
B、一个鸡蛋的质量约为，托起两个鸡蛋的力约为，故B正确；
C、教室里学生课桌的高度约为，故C错误；
D、心脏正常跳动一次的时间约为1s，故D错误。
故选：B。
新课程标准要求我们能根据日常经验或自然现象粗略估测一些物理量。例如：长度、质量、时间、温度、力、速度、电功率、电流、电压等。解答估测选择题的方法：利用生活中我们熟悉的一些数据作为根据，进行单位换算，有时要利用基本公式求未知物理量。
本题考查了对温度、重力、长度、时间的估测，注重理论与实际差异的应变能力的培养，体现新课程的基本理念。


4.【答案】D

【解析】解：
A、生活中的水是导体，电器起火时，应先切断电源，再施救，故A错误；
B、电冰箱的金属外壳要接地，否则电冰箱金属外壳漏电，容易发生触电事故，所以电冰箱需要连接地线，故B错误；
C、控制电灯的开关安装在火线与灯之间，防止维修或更换电灯时发生触电事故，故C错误；
D、修理电器时，应断开电源开关，以防止人接触用电器时可能发生触电事故，故D正确。
故选：D。
生活中的水是导体；
有金属外壳的用电器都使用三孔插座；
控制电路的开关要接在用电器与火线之间；
更换灯泡、搬动用电器前，应断开电源开关，以防止触电。
本题考查安全用电的常识，解决此类题目要结合安全用电的知识进行分析解答。为防止因电带来的伤害，不能违反。


5.【答案】B

【解析】解：
A、小汽车在转弯时运动的方向发生了变化，受到了非平衡力的作用，故A错误；
B、座椅做的较宽，是在压力一定时，通过增大受力面积来减小压强，故B正确；
C、在转动的部分加润滑油，是在压力一定时，通过减小接触面的粗糙程度来减小摩擦力，故C错误；
D、车前进，停止蹬车将慢慢停下来，是因为其受到了阻力的作用，说明力是改变物体运动状态的原因，故D错误。
故选：B。
物体在平衡力的作用下会保持静止状态或匀速直线运动状态；
减小压强的方法：在压力一定时，增大受力面积；在受力面积一定时，减小压力；
减小摩擦力的方法：在接触面粗糙程度一定时，减小压力；在压力一定时，减小接触面的粗糙程度；使接触面脱离；用滚动摩擦代替滑动摩擦；
力是改变物体运动状态的原因。
本题考查了减小摩擦的方法、减小压强的方法、物体运动状态的判定，以及力的作用效果，要求认真审题，易错题！


6.【答案】C

【解析】解：根据电路图可知，R与串联，电压表测两端的电压，
热敏电阻其阻值随温度升高而减小，被测者体温降低时，R的阻值变大，串联电路总电阻等于各部分电阻之和，所以电路的总电阻变大，根据欧姆定律可知电路中的电流变小；根据可知定值电阻两端的电压变小，即电压表示数变小，根据可知消耗的功率变小，电路的总功率变小，故ABD错误，C正确。
故选：C。
根据电路图可知，R与串联，电压表测两端的电压，
热敏电阻其阻值随温度升高而减小，据此可知被测者体温降低时R的阻值变化，根据串联电路电阻规律可知电路总电阻的变化，根据欧姆定律可知电路中的电流变化；根据可知定值电阻两端的电压变化，根据可知消耗的功率的变化和电路的总功率变化。
本题考查串联电路特点、欧姆定律、电功率公式的灵活运用，属于基础题。


7.【答案】电磁波  照相机

【解析】解：智能锁的开、关锁的信息，是通过电磁波发射传递出去的；
手机的摄像头是一个凸透镜，凸透镜对光线有会聚作用，利用了当时，凸透镜成倒立、缩小的实像原理制成。
故答案为：电磁波；照相机。
广播、电视、移动通信、卫星都是用电磁波传递信息的；
摄像机是利用凸透镜成倒立、缩小的实像的原理制成的，当时，凸透镜才成倒立、缩小的实像。
本题考查了手机通信都是利用电磁波传递信息的，也考查了凸透镜的成像特点和应用，要掌握凸透镜成像的规律，搞清每种情况下的应用。在学习过程中要善于总结、寻找规律，学着将所学知识与生活实际联系起来。


8.【答案】惯性  形状

【解析】解：考生双手将实心球抛出，实心球出手后继续前进是因为实心球具有惯性。实心球落地时，会使地面发生变形，说明力能改变物体的形状。
故答案为：惯性；形状。
任何物体都具有惯性，即保持运动状态不变的性质。
力的作用效果有两个：①力可以改变物体的形状即使物体发生形变。②力可以改变物体的运动状态，包括物体的运动速度大小发生变化、运动方向发生变化。
理解惯性概念、力的两个作用效果，是解答此题的关键。


9.【答案】振动  音调

【解析】解：声音由物体的振动产生，“葫芦丝”是靠空气柱振动发声的；按不同的孔，改变了发声的空气柱的长度，可以改变声音的音调。
故答案为：振动；音调。
声音由物体的振动产生。
声音的三个特征分别是：音调、响度、音色，是从不同角度描述声音的，音调指声音的高低，由振动频率决定；响度指声音的强弱或大小，与振幅和距发声体的距离有关；音色是由发声体本身决定的一个特性。
理解声音产生的条件，区分声音的三个特征，可解答此题。


10.【答案】增大  扩散

【解析】解：电烙铁的温度升高，分子动能变大，内能增大；
胡芦被烙焦时，会闻到焦糊味儿，这是扩散现象，说明分子在不停地做无规则的运动。
故答案为：增大；扩散。
内能的大小与质量、状态、温度等因素有关；扩散现象说明分子在不停地做无规则的运动。
本题考查了内能的改变、扩散现象，属于基础题。


11.【答案】化石  40

【解析】解：天然气是一种化石能源；
汽车的速度为；
在这段时间内汽车相当于在无人驾驶状态下行驶的路程为：
。
故答案为：化石；40。
煤、石油、天然气统称化石能源；
根据计算汽车行驶的路程。
本题考查了能源的分类、速度公式的灵活运用，是一道常考题，难度不大。


12.【答案】  减小

【解析】解：卡车通过隧道发动机做的功；
关闭发动机后，卡车水平方向上只受阻力的作用，力的方向与运动方向相反，速度将减小。
故答案为：；减小。
根据计算卡车通过隧道发动机做的功；
关闭发动机后，卡车水平方向上只受阻力的作用，力的方向与运动方向相反，据此判断速度的变化。
本题考查了功的计算、运动和力的关系，属于基础题，要求学生掌握。


13.【答案】相互  A

【解析】解：赛艇比赛中，运动员用力向后划桨，船桨给水一个向后的力，物体间力的作用是相互的，水给船桨一个向前的力推动船向前运动。
划船时，B点是动力点，A点是支点，水给船桨的力是阻力点。
故答案为：相互；A。
物体间力的作用是相互的。
划船时，手在B点施加力的作用，B点是动力点。
通过赛艇比赛，考查了物体间力的作用是相互的和杠杆支点的确定问题。


14.【答案】

【解析】解：标有“6V6W”的的电阻；
标有“6V3W”的的电阻；
若正常发光电路中电流；若正常发光电路中电流，
由于串联电路电流处处相等，所以电路中电流为，正常发光，
则电路两端的最大电压为；
的实际功率。
故答案为：9；。
根据公式和所给灯泡铭牌分别求出灯丝电阻，然后根据串联电路电流处处相等，确定是哪个灯泡正常发光，再根据欧姆定律求电源电压；
另一只灯的实际功率根据进行计算。
本题考查了串联电路电流规律、欧姆定律、实际功率和额定功率的关系，属于电学综合题，要求学生掌握。


15.【答案】

【解析】解：从图知，，不计绳重和摩擦，拉力：；
绳子自由端移动的距离，滑轮组的机械效率：
。
故答案为：225；。
从图中可知，使用滑轮组承担物重的绳子股数，不计绳重和摩擦，拉力；
绳自由端移动的距离，根据得出滑轮组的机械效率。
本题考查了使用滑轮组时拉力、机械效率的计算，属于基础题目。


16.【答案】解：小华受到的重力；
小华滑行时对冰面的压力，
小华在单脚滑行时对冰面的压强。
答：小华受到的重力300N；
小华在单脚滑行时对冰面的压强。

【解析】根据计算小华受到的重力；
小华滑行时对冰面的压力等于小华的重力，根据计算小华在单脚滑行时对冰面的压强。
本题考查了重力、压强的计算，要求学生能够根据计算重力、根据计算压强。


17.【答案】解：由电路图可知，、并联，电流表测支路的电流，电流表测干路电流。
因并联电路中各支路两端的电压相等，
所以，电阻的电阻值：
；
因并联电路干路电流等于各支路电流之和，
所以，通过的电流：
，
通电，电阻产生的热量：
。
答：电阻的阻值为。
通电，电阻产生的热量为288J。

【解析】由电路图可知，、并联，电流表测支路的电流，电流表测干路电流。
根据并联电路的电压特点和欧姆定律求出电阻的阻值；
根据并联电路的电流特点求出通过的电流，根据求出通电电阻产生的热量。
本题考查了并联电路的特点和电功率公式、电热公式的应用，是一道较为简单的应用题。


18.【答案】答：由知，大功率用电器工作时通过电源线的电流会较大；如果电源连接线过长，则连接线的电阻就会增大，由焦耳定律可知，在一定时间内电流通过连接线产生的热量就会增加，容易引起火灾等安全事故，所以大功率用电器电源线不宜过长。

【解析】导体的电阻与导体的材料、长度、横截面积以及温度有关；
由知大功率用电器工作时电流大，电源线过长，电阻就会增大，根据焦耳定律公式分析电源线不宜过长的原因。
此题考查影响电阻大小因素的认识以及焦耳定律的应用，与实际生活联系密切，是一道好题。


19.【答案】答：驾驶员和乘客原来和车一起向前运动，紧急刹车时，车由运动突然变成静止，而驾驶员和前排乘客由于具有惯性，继续向前运动，容易撞到挡风玻璃发生伤害，使用安全带可以起到保护作用。

【解析】一切物体都具有惯性，汽车刹车时，如果没有安全带的保护，驾驶员会因为自身惯性向前运动而发生事故。所以要让安全带起到保护人体的作用，防止惯性带来的伤害。
本题难度较小，主要考查生活中的惯性现象，需要学生认真体会身边的现象中包含的物理知识，做到学以致用。


20.【答案】答：当在手臂的某处涂抹酒精后，酒精会汽化蒸发，蒸发的同时会吸收皮肤上的热量，所以会有一种凉爽的感觉。

【解析】蒸发是汽化的方式之一，蒸发现象可以在任何温度下进行，蒸发时需要从周围吸收热量。
本题主要考查学生对蒸发吸热的了解和掌握，属于基础题。


21.【答案】解：重力的方向是竖直向下的，过重心画一条带箭头的竖直向下的有向线段，用G表示，如图所示：


【解析】根据重力的方向是竖直向下的，过重心做竖直向下的力即可。
画力的示意图的一般步骤为：一画简图二定点，三画线，四画尖，五把力的符号标尖边。按照这个作图步骤，很容易能够画出指定力的示意图。


22.【答案】解：通过焦点的光线经凸透镜折射后将平行于主光轴；过凸透镜光心的光线传播方向不改变。如图所示：


【解析】在作凸透镜的光路图时，先确定所给的光线的特点再根据透镜的光学特点三条特殊光线来作图。
凸透镜的三条特殊光线：①通过焦点的光线经凸透镜折射后将平行于主光轴；②平行于主光轴的光线经凸透镜折射后将过焦点；③过凸透镜光心的光线传播方向不改变。


23.【答案】解：由题意可知，闭合开关S后小磁针沿顺时针方向偏转后静止，则小磁针N极指向右端，S极指向左端，根据异名磁极相互吸引可知，通电螺线管的右端为N极、左端为S极；
因为在磁体外部，磁感线总是从N极发出，回到S极，所以图中A点磁感线的方向是指向左的；
根据安培定则，伸出右手使大拇指指向螺线管的N极即右端，则四指弯曲所指的方向为电流的方向，所以电流从螺线管的左端流入，则电源的左端为正极，右端为负极，如图所示。


【解析】知道闭合开关S后小磁针沿顺时针方向偏转后静止，根据磁极间的相互作用判断出通电螺线管的磁极；
在磁体外部，磁感线总是从N极发出，回到S极，根据通电螺线管的磁极判断出磁感线的方向；
根据安培定则判断出电流的方向，确定电源的正负极。
本题考查了磁极间的相互作用规律、磁感线的特点以及利用安培定则判断螺线管极性或电流方向的重要方法，应能做到灵活应用；同时还要注意小磁针静止时N极所指的方向为该点磁场的方向。


24.【答案】竖直  甲  位置

【解析】解：
为了让物像重合，必须保证玻璃板竖直放置；选取两段完全相同的蜡烛是为了比较像与物的大小关系；透明的玻璃板，既可以看到物体的像又可以观察到玻璃板的另一侧物体，实验中他们将未点燃的蜡烛在玻璃板后面移动，直到甲同学从各方向看上去这支蜡烛好像也被点燃似的。这样做既可以观察比较蜡烛和它所成像的大小关系，同时还可以确定像的位置。
故答案为：竖直；甲；位置。
玻璃板必须与水平桌面垂直，否则另一支蜡烛不能与所成的像重合。实验中选择两根完全一样的蜡烛是为了比较物体与像的大小关系。
利用玻璃板透明的特点，可以观察到玻璃板的另一侧，便于找到像的位置。
本题考查学生动手操作实验的能力并能合理解决实验中出现的问题。只要熟练掌握平面镜的成像特点，解答此类题目就很容易。


25.【答案】水平  匀速直线  压力大小

【解析】解：用弹簧测力计水平方向匀速拉动木块时，弹簧测力计处于匀速直线运动状态，则弹簧测力计在水平方向上受到了摩擦力和拉力才是一对平衡力；
再将一个砝码叠加在木块上重复上面实验，木块对桌面的压力变大，弹簧测力计的示数变大，说明滑动摩擦力大小与与压力大小有关。
故答案为：水平；匀速直线；压力大小。
根据二力平衡的知识可知，弹簧测力计水平方向匀速拉动木块时，弹簧测力计才能测出摩擦力的大小；
滑动摩擦力大小与压力大小有关。
本题是探究影响滑动摩擦力大小因素的实验，考查了二力平衡条件及控制变量法的应用，同时考查了对影响摩擦力大小因素的掌握。


26.【答案】停表  保持不变  不能

【解析】解：实验中要记录温度随时间的变化，所以需要停表；
第后试管内出现液态海波，此时海波温度达到其熔点，由图像可知，海波熔化时吸热，温度保持不变；
沸腾的条件：①温度达到沸点；②继续吸热；若海波的沸点与水的沸点相同，当水沸腾时，海波的温度也可达到沸点，但由于没有温差，因此海波无法继续从水中吸收热量，不满足沸腾的条件，因此试管里的海波不能沸腾。
故答案为：停表；保持不变；不能。
实验中要记录温度随时间的变化，所以需要秒表；
由图像可知，海波熔化时吸热，温度不变；
当水沸腾时，海波的温度也可达到沸点，但由于没有温差，因此海波无法继续从水中吸收热量。
本题主要考查了器材的选择、晶体熔化特点、沸腾条件、热传递发生条件等知识点，较为基础。


27.【答案】小灯泡断路  10 变化

【解析】解：电压表应与被测用电器并联，电流表应与被测用电器串联，故电路图如图所示：

闭合开关，电压表示数接近电源电压，则电压表与电源接通，小灯泡不亮，电流表几乎没有示数，则电路可能断路，则可能出现的故障是小灯泡断路；
由图象可知，当电压为小灯泡额定电压为时，电流为，
根据欧姆定律可得，小灯泡正常工作时电阻：；
从图象可以看出，根据可知，小灯泡灯丝的电阻随电压的增大逐渐变大。
故答案为：见解答；小灯泡断路；；变化。
电压表应与被测用电器并联，电流表应与被测用电器串联；
闭合开关，电压表示数接近电源电压，则电压表与电源接通，小灯泡不亮，电流表几乎没有示数，则电路可能断路；
由图象可知当电压为小灯泡额定电压为时，电流为，根据欧姆定律求出电阻；
分析图像即可得出结论。
这是一道常规题型，要熟练掌握电路的连接，判断故障以及图象读取，都是应掌握的基本知识。


28.【答案】圆柱体的重力  液体的密度      不变

【解析】解：要测量物体在水中受到的浮力，还需测出圆柱体的重力；
、E两图，物体排开液体的体积相等，液体的密度不同，可知，浮力大小与液体的密度有关；
由题意知，在水中的浮力；
圆柱体排开液体的体积不变，由得，；
根据知，；
则物体在液体中所受浮力为；
圆柱体排开液体的体积不变，由得，；
圆柱体浸没在水中静止时，圆柱体受到重力、浮力以及拉力的作用。根据阿基米德原理可知圆柱体受到的浮力等于排开的水重，圆柱体对水的压力大小与浮力相等，所以溢水杯对电子秤的压力不变。
故答案为：圆柱体的重力；液体的密度；；；不变。
根据阿基米德原理，要测，需要知道物重G和物体完全浸没时的拉力F，要测，需测桶的重力、桶和水的总重力；
分析B、E中相同的量和不同的量，得出浮力与液体密度的关系；
由计算出圆柱体在水中受到的浮力，根据和在两种液体中排开液体的体积相等，得出液体的密度；
圆柱体浸没在水中静止时，圆柱体受到重力、浮力以及拉力的作用。根据阿基米德原理可知圆柱体受到的浮力等于排开的水重，圆柱体对水的压力大小与浮力相等，所以溢水杯对电子秤的压力不变。
此题是探究阿基米德原理实验，考查了对实验原理及阿基米德原理公式的熟练应用，要熟练掌握基本公式，并能进行变形应用，能够分析出物体在水中和液体中排开液体的体积相等，是解决问题的关键。
