2024年高考化学一轮复习　第47讲　常考化学反应速率和化学平衡图像的分析 学案（含答案）

这是一份2024年高考化学一轮复习　第47讲　常考化学反应速率和化学平衡图像的分析 学案（含答案），共14页。

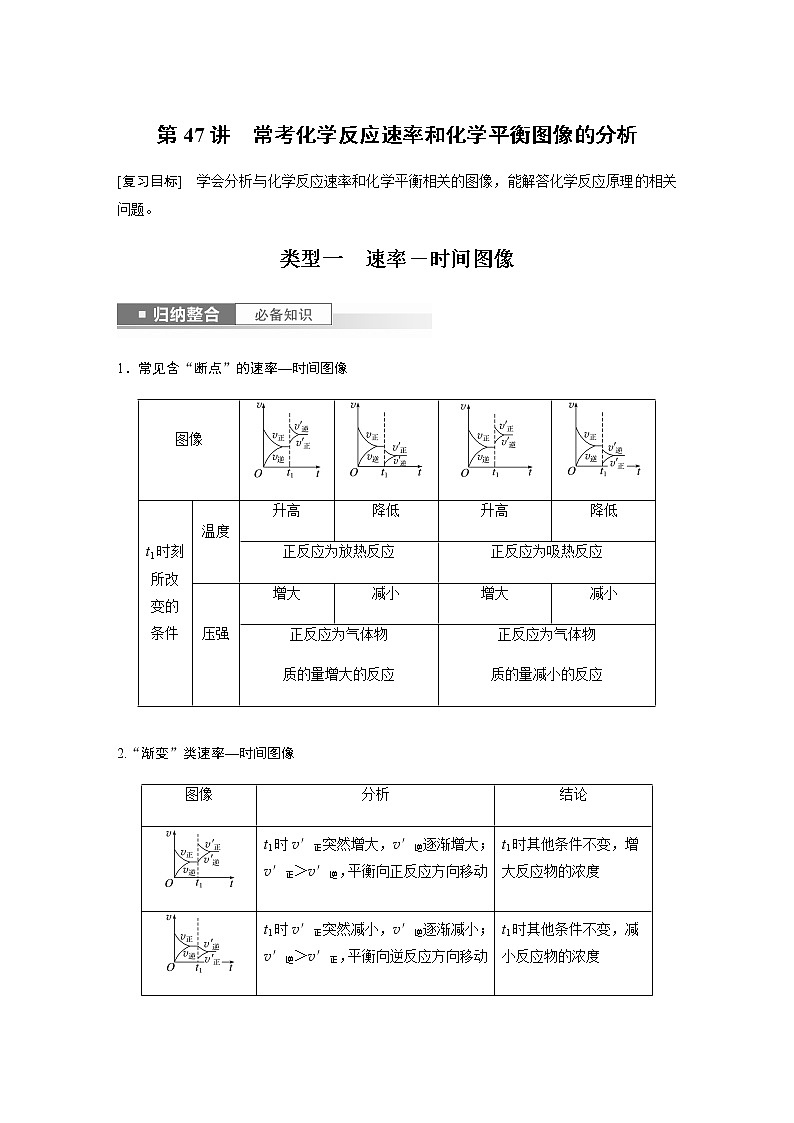

类型一 速率－时间图像
1．常见含“断点”的速率—时间图像
2.“渐变”类速率—时间图像

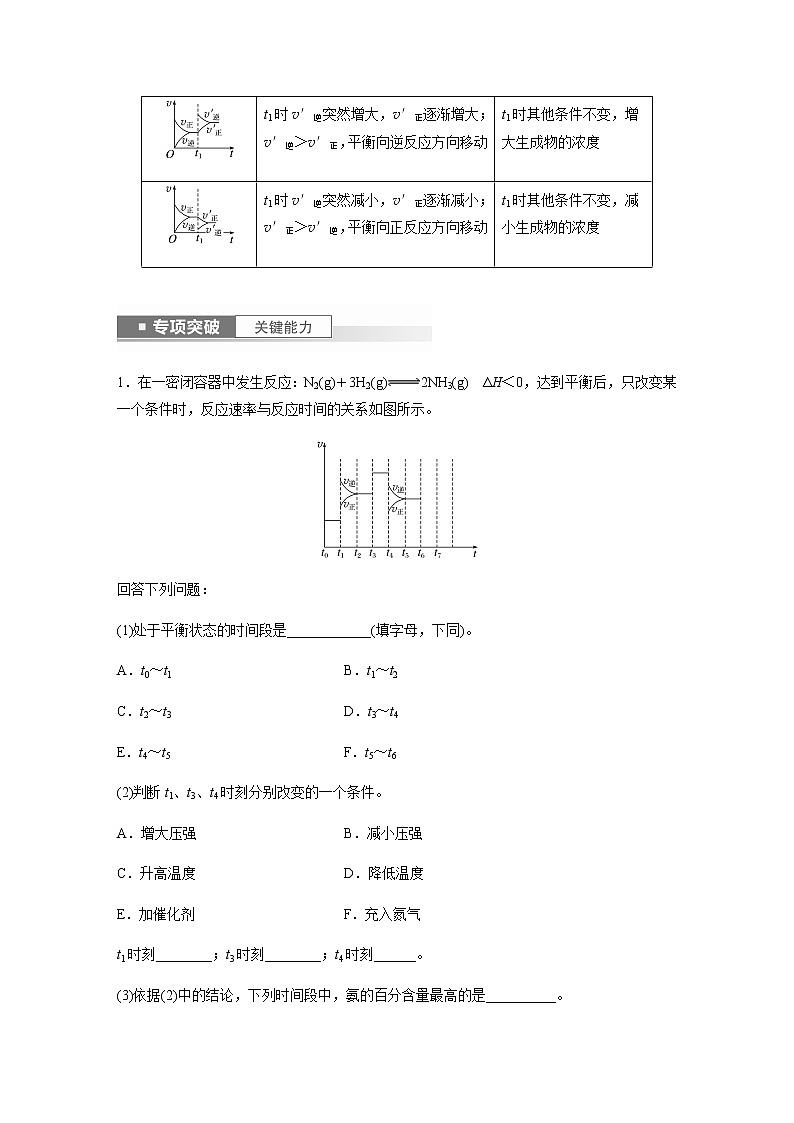

1．在一密闭容器中发生反应：N2(g)＋3H2(g)2NH3(g) ΔH＜0，达到平衡后，只改变某一个条件时，反应速率与反应时间的关系如图所示。
回答下列问题：
(1)处于平衡状态的时间段是____________(填字母，下同)。
A．t0～t1 B．t1～t2
C．t2～t3 D．t3～t4
E．t4～t5 F．t5～t6
(2)判断t1、t3、t4时刻分别改变的一个条件。
A．增大压强 B．减小压强
C．升高温度 D．降低温度
E．加催化剂 F．充入氮气
t1时刻________；t3时刻________；t4时刻______。

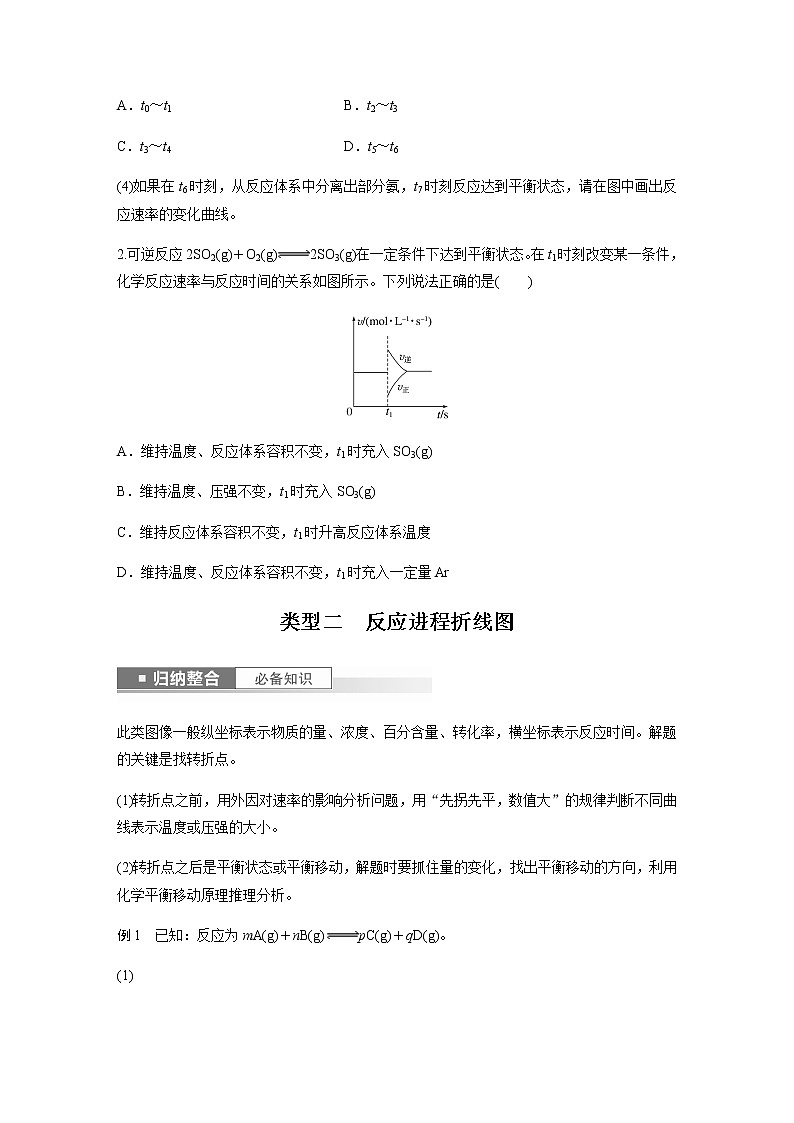

(3)依据(2)中的结论，下列时间段中，氨的百分含量最高的是__________。
A．t0～t1 B．t2～t3
C．t3～t4 D．t5～t6
(4)如果在t6时刻，从反应体系中分离出部分氨，t7时刻反应达到平衡状态，请在图中画出反应速率的变化曲线。
2.可逆反应2SO2(g)＋O2(g)2SO3(g)在一定条件下达到平衡状态。在t1时刻改变某一条件，化学反应速率与反应时间的关系如图所示。下列说法正确的是( )
A．维持温度、反应体系容积不变，t1时充入SO3(g)
B．维持温度、压强不变，t1时充入SO3(g)
C．维持反应体系容积不变，t1时升高反应体系温度
D．维持温度、反应体系容积不变，t1时充入一定量Ar
类型二 反应进程折线图
此类图像一般纵坐标表示物质的量、浓度、百分含量、转化率，横坐标表示反应时间。解题的关键是找转折点。
(1)转折点之前，用外因对速率的影响分析问题，用“先拐先平，数值大”的规律判断不同曲线表示温度或压强的大小。
(2)转折点之后是平衡状态或平衡移动，解题时要抓住量的变化，找出平衡移动的方向，利用化学平衡移动原理推理分析。
例1 已知：反应为mA(g)＋nB(g)pC(g)＋qD(g)。
(1)
T1____T2，正反应为________反应。
(2)
p1____p2，正反应为气体体积________的反应。
(3)
图中____使用催化剂或者增大压强，此时m＋n____p＋q。
例2 现将一定量N2O4气体充入恒容密闭容器中，控制反应温度为T1 ℃[N2O4(g)2NO2(g) ΔH>0]，c(N2O4)随t(时间)变化曲线如图，画出0～t2时段，c(NO2)随t变化曲线。保持其他条件不变，改变反应温度为T2(T2＞T1)，再次画出0～t2时段，c(NO2)随t变化趋势的曲线。
1．已知某可逆反应mA(g)＋nB(g)pC(g)在密闭容器中进行，如图表示在不同反应时间(t)时，温度(T)和压强(p)与反应物B在混合气体中的体积分数[φ(B)]的关系曲线，由曲线分析，下列判断正确的是( )
A．T1＜T2，p1＞p2，m＋n＞p，放热反应
B．T1＞T2，p 1＜p2，m＋n＞p，吸热反应
C．T1＜T2，p1＞p2，m＋n＜p，放热反应
D．T1＞T2，p1＜p2，m＋n＜p，吸热反应
2．向一容积不变的密闭容器中充入一定量A和B，发生如下反应：xA(g)＋2B(s)yC(g) ΔH<0。在一定条件下，容器中A、C的物质的量浓度随时间变化的曲线如图所示。请回答下列问题：
(1)用A的浓度变化表示该反应在0～10 min内的平均反应速率v(A)＝__________________。
(2)根据图像可确定x∶y＝________。
(3)0～10 min容器内压强________(填“变大”“不变”或“变小”)。
(4)推测第10 min引起曲线变化的反应条件可能是________(填序号，下同)；第16 min引起曲线变化的反应条件可能是________。
①减压 ②增大A的浓度 ③增大C的量
④升温 ⑤降温 ⑥加催化剂
(5)若平衡Ⅰ的平衡常数为K1，平衡Ⅱ平衡常数为K2，则K1_____(填“>”“＝”或“<”)K2。
类型三 恒压(或恒温)线
此类图像的纵坐标为某物质的平衡浓度或转化率，横坐标为温度或压强，解答此类问题，要关注曲线的变化趋势，有多个变量时，注意控制变量，即“定一议二”。
反应：aA(g)＋bB(g)cC(g)＋dD(g) ΔH
1．如图是温度和压强对反应X＋Y2Z影响的示意图。图中横坐标表示温度，纵坐标表示平衡时混合气体中Z的体积分数。下列叙述正确的是( )
A．上述可逆反应的正反应为放热反应
B．X、Y、Z均为气态
C．X和Y中最多只有一种为气态，Z为气态
D．上述反应的逆反应的ΔH＞0
2．反应N2O4(g)2NO2(g) ΔH＝57 kJ·ml－1，在温度为T1、T2时，平衡体系中NO2的体积分数随压强变化曲线如图所示。下列说法正确的是( )
A．A、C两点的化学平衡常数：KA>KC
B．A、C两点气体的颜色：A深，C浅
C．由状态B到状态A，可以用加热的方法
D．A、C两点气体的平均相对分子质量：A>C
类型四 投料比—转化率相关图像
例1 在保持体系总压为105 Pa的条件下进行反应：SO2(g)＋eq \f(1,2)O2(g)SO3(g)，原料气中SO2和O2的物质的量之比m[m＝eq \f(nSO2,nO2)]不同时，SO2的平衡转化率与温度(T)的关系如图所示：
(1)图中m1、m2、m3的大小顺序为________。反应的化学平衡常数Kp表达式为____________(用平衡分压代替平衡浓度表示)。
(2)图中A点原料气的成分：n(SO2)＝10 ml，n(O2)＝24.4 ml，n(N2)＝70 ml，达平衡时SO2的分压p(SO2)为________ Pa(分压＝总压×物质的量分数)。
例2 采用一种新型的催化剂(主要成分是Cu-Mn合金)，利用CO和H2制备二甲醚(DME)。
主反应：2CO(g)＋4H2(g)CH3OCH3(g)＋H2O(g)
副反应：CO(g)＋H2O(g)CO2(g)＋H2(g)
CO(g)＋2H2(g)CH3OH(g)
测得反应体系中各物质的产率或转化率与催化剂的关系如图所示。
则催化剂中eq \f(nMn,nCu)约为________时最有利于二甲醚的合成。
投料比与转化率之间的关系
以N2(g)＋3H2(g)2NH3(g)为例，当N2与H2的投料比为1∶3(系数比)时，N2与H2的平衡转化率相等，且平衡时NH3的体积分数最大；增大N2与H2的投料比，则α(H2)增大，α(N2)减小；减小N2与H2的投料比，则α(H2)减小，α(N2)增大。
1．(2022·江苏，13)乙醇-水催化重整可获得H2。其主要反应为C2H5OH(g)＋3H2O(g)===2CO2(g)＋6H2(g) ΔH＝173.3 kJ·ml－1，CO2(g)＋H2(g)===CO(g)＋H2O(g) ΔH＝41.2 kJ·ml－1，在1.0×105 Pa、n始(C2H5OH)∶n始(H2O)＝1∶3时，若仅考虑上述反应，平衡时CO2和CO的选择性及H2的产率随温度的变化如图所示。
CO的选择性＝eq \f(n生成CO,n生成CO2＋n生成CO)×100%，下列说法正确的是( )
A．图中曲线①表示平衡时H2产率随温度的变化
B．升高温度，平衡时CO的选择性增大
C．一定温度下，增大eq \f(nC2H5OH,nH2O)可提高乙醇平衡转化率
D．一定温度下，加入CaO(s)或选用高效催化剂，均能提高平衡时H2产率
2.(2022·广东，13)恒容密闭容器中，BaSO4(s)＋4H2(g)BaS(s)＋4H2O(g)在不同温度下达平衡时，各组分的物质的量(n)如图所示。下列说法正确的是( )
A．该反应的ΔH<0
B．a为n(H2O)随温度的变化曲线
C．向平衡体系中充入惰性气体，平衡不移动
D．向平衡体系中加入BaSO4，H2的平衡转化率增大
3.(2022·湖南，14改编)向体积均为1 L的两恒容容器中分别充入2 ml X和1 ml Y发生反应：2X(g)＋Y(g)Z(g) ΔH，其中甲为绝热过程，乙为恒温过程，两反应体系的压强随时间的变化曲线如图所示。下列说法正确的是( )
A．ΔH>0
B．气体的总物质的量：naC．a点平衡常数：K<12
D．反应速率：va正4．[2021·湖南，16(3)]氨气中氢含量高，是一种优良的小分子储氢载体，且安全、易储运。
在一定温度下，利用催化剂将NH3分解为N2和H2。回答下列问题：
某兴趣小组对该反应进行了实验探究。在一定温度和催化剂的条件下，将0.1 ml NH3通入
3 L的密闭容器中进行反应(此时容器内总压为200 kPa)，各物质的分压随时间的变化曲线如图所示。
①若保持容器体积不变，t1时反应达到平衡，用H2的浓度变化表示0～t1时间内的反应速率v(H2)＝______ml·L－1·min－1(用含t1的代数式表示)；
②t2时将容器体积迅速缩小至原来的一半并保持不变，图中能正确表示压缩后N2分压变化趋势的曲线是____(用图中a、b、c、d表示)，理由是_______________________________________；
③在该温度下，反应的标准平衡常数Kθ＝_______________________________________[已知：分压＝总压×该组分物质的量分数，对于反应dD(g)＋eE(g)gG(g)＋hH(g) Kθ＝eq \f(\b\lc\(\rc\)(\a\vs4\al\c1(\f(pG,pθ)))g·\b\lc\(\rc\)(\a\vs4\al\c1(\f(pH,pθ)))h,\b\lc\(\rc\)(\a\vs4\al\c1(\f(pD,pθ)))d·\b\lc\(\rc\)(\a\vs4\al\c1(\f(pE,pθ)))e)，其中pθ＝100 kPa，pG、pH、pD、pE为各组分的平衡分压]。
第47讲 常考化学反应速率和化学平衡图像的分析
类型一
专项突破
1．(1)ACDF (2)C E B (3)A
(4)
2．B [维持温度、反应体系容积不变，t1时充入SO3(g)，此时逆反应速率增大，正反应速率不变，故A错误；维持温度、压强不变，t1时充入SO3(g)，此时逆反应速率增大，而且反应体系容积增大导致正反应速率减小，故B正确；维持反应体系容积不变，t1时升高反应体系温度，正、逆反应速率都增大，故C错误；维持温度、反应体系容积不变，t1时充入一定量Ar，反应物和生成物浓度都不变，正、逆反应速率都不变，故D错误。]
类型二
归纳整合
例1 (1)< 放热 (2)< 增大 (3)a ＝
例2
专项突破
1．D
2．(1)0.02 ml·L－1·min－1 (2)1∶2
(3)变大 (4)④⑥ ④ (5)>
解析 (1)0～10 min内v(A)＝eq \f(0.45－0.25ml·L－1,10 min)＝0.02 ml·L－1·min－1。(2)根据图像可知，0～10 min内A的物质的量浓度减少量为0.20 ml·L－1，C的物质的量浓度增加量为0.40 ml·
L－1，x、y之比等于A、C的物质的量浓度变化量之比，故x∶y＝0.20 ml·L－1∶0.40 ml·
L－1＝1∶2。(3)该反应是气体分子数增大的反应，而容器容积不变，因此0～10 min容器内压强变大。(4)根据图像可知，10 min时改变条件后，A、C的浓度瞬时不变且随后反应速率加快，故改变的条件可能是升温或加入催化剂；16 min时改变条件后，A、C的浓度瞬时不变，且随后A的浓度逐渐增大，C的浓度逐渐减小，说明平衡逆向移动，故改变的条件可能是升温。(5)升高温度，平衡逆向移动，平衡常数减小，则K1>K2。
类型三
归纳整合
> > > >
专项突破
1．C 2.C
类型四
例1 (1)m1>m2>m3 Kp＝
(2)1 200
解析 (1)在同温同压下，增加二氧化硫的量，会使原料气中SO2和O2的物质的量之比m变大，m越大，SO2的平衡转化率越小。
(2)A点二氧化硫的平衡转化率为88%，可列三段式：
SO2(g) ＋eq \f(1,2)O2(g) SO3(g)
起始/ml 10 24.4 0
变化/ml 10×88% eq \f(1,2)×10×88% 10×88%
平衡/ml 10×12% 24.4－5×88% 10×88%
平衡时，混合气体总物质的量为[10×12%＋(24.4－5×88%)＋10×88%＋70] ml＝100 ml。达平衡时SO2的分压p(SO2)＝eq \f(10×12%,100)×105 Pa＝1 200 Pa。
例2 2.0
解析 由图可知当催化剂中eq \f(nMn,nCu)约为2.0时，CO的转化率最大，二甲醚的产率最大，生成的二甲醚最多。
真题演练 明确考向
1．D [根据已知反应①C2H5OH(g)＋3H2O(g)===2CO2(g)＋6H2(g) ΔH＝173.3 kJ·ml－1，反应②CO2(g)＋H2(g)===CO(g)＋H2O(g) ΔH＝41.2 kJ·ml－1，且反应①的热效应更大，故温度升高对反应①影响更大一些，即CO2选择性增大，同时CO的选择性减小，根据CO的选择性的定义可知③代表CO2的选择性，①代表CO的选择性，②代表H2的产率，A、B错误；两种物质参加反应增大一种物质的浓度，会降低该物质的平衡转化率，C错误；加入CaO(s)与水反应放热，对反应①影响较大，可以增大H2产率，或者选用对反应①影响较大的高效催化剂，也可以增大H2产率，D正确。]
2．C
3．B [甲容器在绝热条件下，随着反应的进行，压强先增大后减小，刚开始压强增大的原因是因为容器温度升高，则说明反应放热，即ΔH＜0，故A错误；图中a点和c点的压强相等，na＜nc，故B正确；a点为平衡点，设Y转化的物质的量浓度为x ml·L－1，则列出三段式如下：
2X(g)＋Y(g)Z(g)
c0 2 1 0
Δc 2x x x
c平 2－2x 1－x x
则有[(2－2x)＋(1－x)＋x] ml0.75，那么化学平衡常数K＝eq \f(cZ,c2X·cY)>eq \f(0.75,0.52×0.25)＝12，故C错误；根据上述分析及图像可知，a点温度高于b点，且a点压强大于b点，则va正＞vb正，故D错误。]
4．①eq \f(0.02,t1)
②b 开始体积减半，N2分压变为原来的2倍，随后由于加压平衡逆向移动，N2分压比原来的2倍要小
③0.48
解析 ①设t1时达到平衡，转化的NH3的物质的量为2x ml，列出三段式：
2NH3(g)N2(g)＋3H2(g)
起始/ml 0.1 0 0
转化/ml 2x x 3x
平衡/ml 0.1－2x x 3x
根据同温同体积下，混合气体的物质的量之比等于压强之比，eq \f(0.1,0.1＋2x)＝eq \f(200,120＋120＋40)，解得x＝0.02，v(H2)＝eq \f(0.02×3 ml,3 L×t1 min)＝eq \f(0.02,t1) ml·L－1·min－1。
③由图可知，平衡时，NH3、N2、H2的分压分别为120 kPa、40 kPa、120 kPa，反应的标准平衡常数
Kθ＝eq \f(0.4×1.23,1.22)＝0.48。
图像
t1时刻所改变的条件
温度
升高
降低
升高
降低
正反应为放热反应
正反应为吸热反应
压强
增大
减小
增大
减小
正反应为气体物
质的量增大的反应
正反应为气体物
质的量减小的反应
图像
分析
结论
t1时v′正突然增大，v′逆逐渐增大；v′正＞v′逆，平衡向正反应方向移动
t1时其他条件不变，增大反应物的浓度
t1时v′正突然减小，v′逆逐渐减小；v′逆＞v′正，平衡向逆反应方向移动
t1时其他条件不变，减小反应物的浓度
t1时v′逆突然增大，v′正逐渐增大；v′逆＞v′正，平衡向逆反应方向移动
t1时其他条件不变，增大生成物的浓度
t1时v′逆突然减小，v′正逐渐减小；v′正＞v′逆，平衡向正反应方向移动
t1时其他条件不变，减小生成物的浓度
图像
结论
a＋b__c＋d，ΔH__0
a＋b__c＋d，ΔH__0
