2022-2023学年高二物理竞赛课件：晶列和晶面

这是一份2022-2023学年高二物理竞赛课件：晶列和晶面，共12页。PPT课件主要包含了1晶向指数，晶列和晶面，1建立坐标系，几种典型的晶体结构，金属晶体的结构，六角密集，氯化钠和氯化銫结构，fcc晶格，SC晶格，简单格子和复式格子等内容，欢迎下载使用。

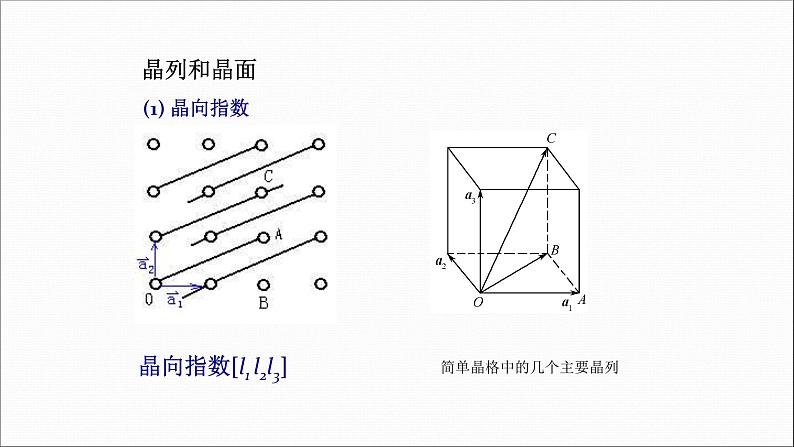

晶向指数[l1 l2l3]
简单晶格中的几个主要晶列

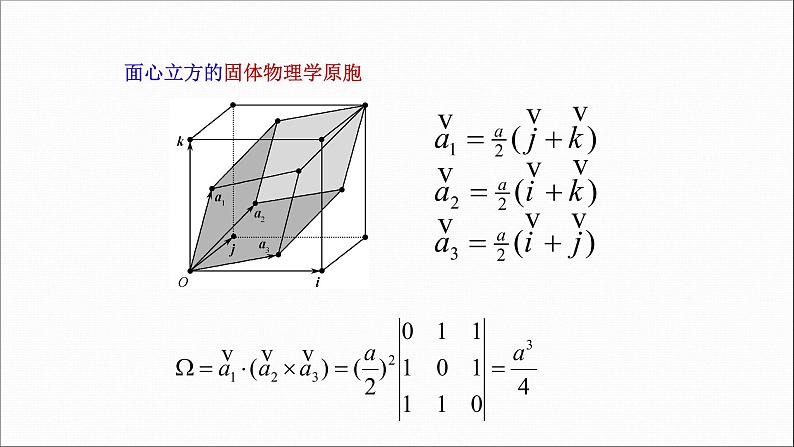

面心立方的固体物理学原胞

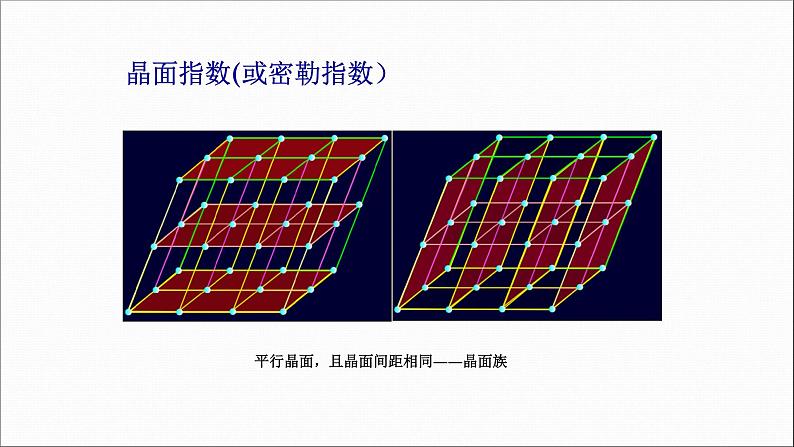

晶面指数(或密勒指数）
平行晶面，且晶面间距相同——晶面族

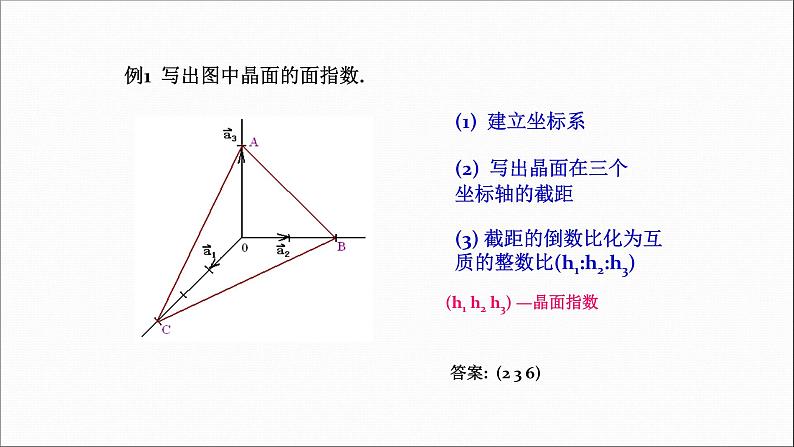

例1 写出图中晶面的面指数.
答案: (2 3 6)
(2) 写出晶面在三个坐标轴的截距
(3) 截距的倒数比化为互质的整数比(h1:h2:h3)
(h1 h2 h3) —晶面指数

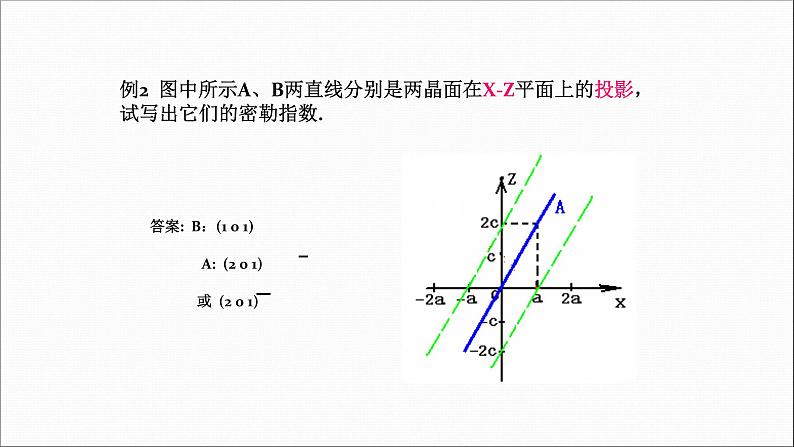

例2 图中所示A、B两直线分别是两晶面在X-Z平面上的投影，试写出它们的密勒指数.
答案: B：(1 0 1)
金属键无方向性，对原子排列的具体形式没有特殊要求，结合时只受最小能量的限制，原子越紧凑，离子实与共有化电子之间的库仑作用能就越低，所以多数金属，结晶成体心立方或面心立方结构和六角密集结构。
基元 Na(0,0,0),Cl(1/2,0,0)
LiF、KCl、KBr ….
CsBr、CsI、TiI
基元Cl- (0,0,0), Cs+ (1/2,1/2,1/2)
金刚石结构：Si、Ge….
金刚石结构与闪锌矿结构
闪锌矿结构：CuF、SiC、CuCl、AlP、GaP、ZnSe、GaAs、AlAs、CdS、InSb和AgI等
复式格子或带基元的布喇菲格子——晶体结构基元不是由一种原子构成，而是由一种以上的多种原子构成时，则在每个基元中相同原子都可以构成相应的格子，这些格子相互错开一定的距离，这样的格子，称为复式格子，它是由若干个相同的布喇菲格子套构而成的。例如，氯化钠结构、氯化铯结构、金刚石结构和闪锌矿结构。
简单晶格或布喇菲格子——晶体是由完全相同的一种原子所组成，则原子与点阵的格点重合，这种点阵(或称晶格)称为。例如，简立方结构、体心立方结构和面心立方结构。
