备考2023年中考化学真题专项练习（全国通用）-51金属与酸的反应图像

一、单选题

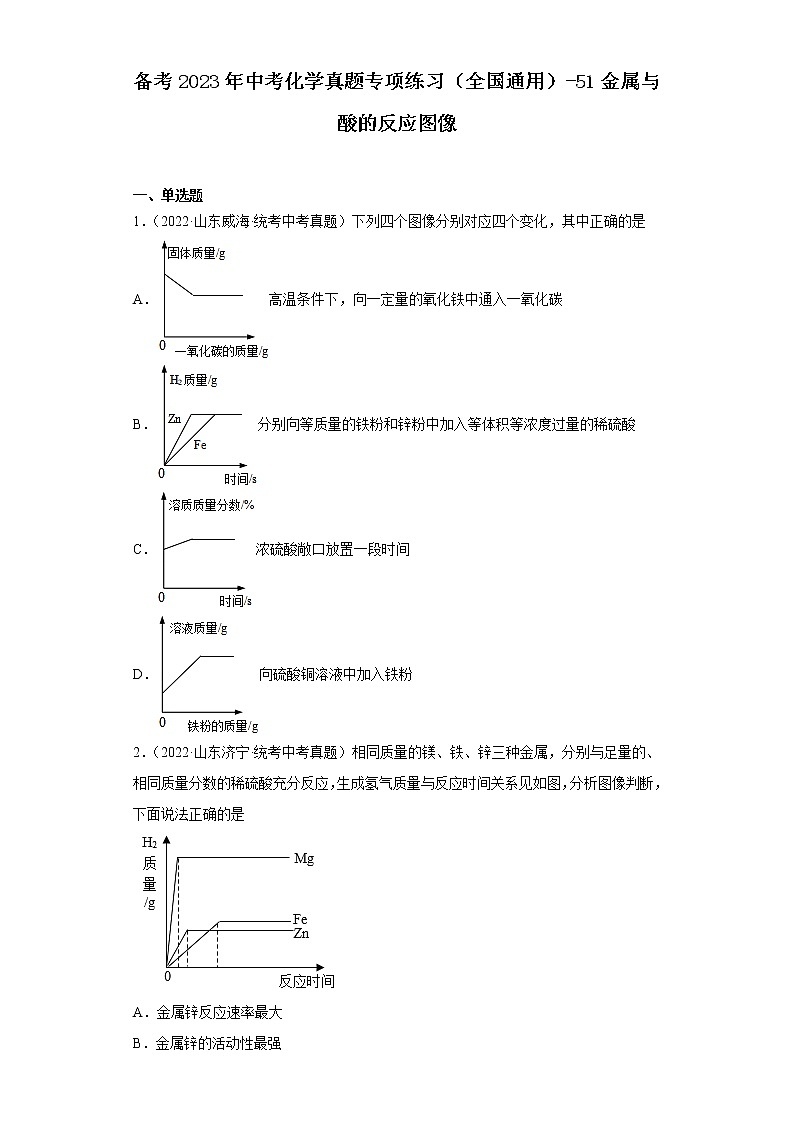

1．（2022·山东威海·统考中考真题）下列四个图像分别对应四个变化，其中正确的是
A．高温条件下，向一定量的氧化铁中通入一氧化碳
B．分别向等质量的铁粉和锌粉中加入等体积等浓度过量的稀硫酸
C．浓硫酸敞口放置一段时间
D．向硫酸铜溶液中加入铁粉
2．（2022·山东济宁·统考中考真题）相同质量的镁、铁、锌三种金属，分别与足量的、相同质量分数的稀硫酸充分反应，生成氢气质量与反应时间关系见如图，分析图像判断，下面说法正确的是

A．金属锌反应速率最大
B．金属锌的活动性最强
C．金属镁生成氢气质量最多
D．金属铁消耗稀硫酸质量最多

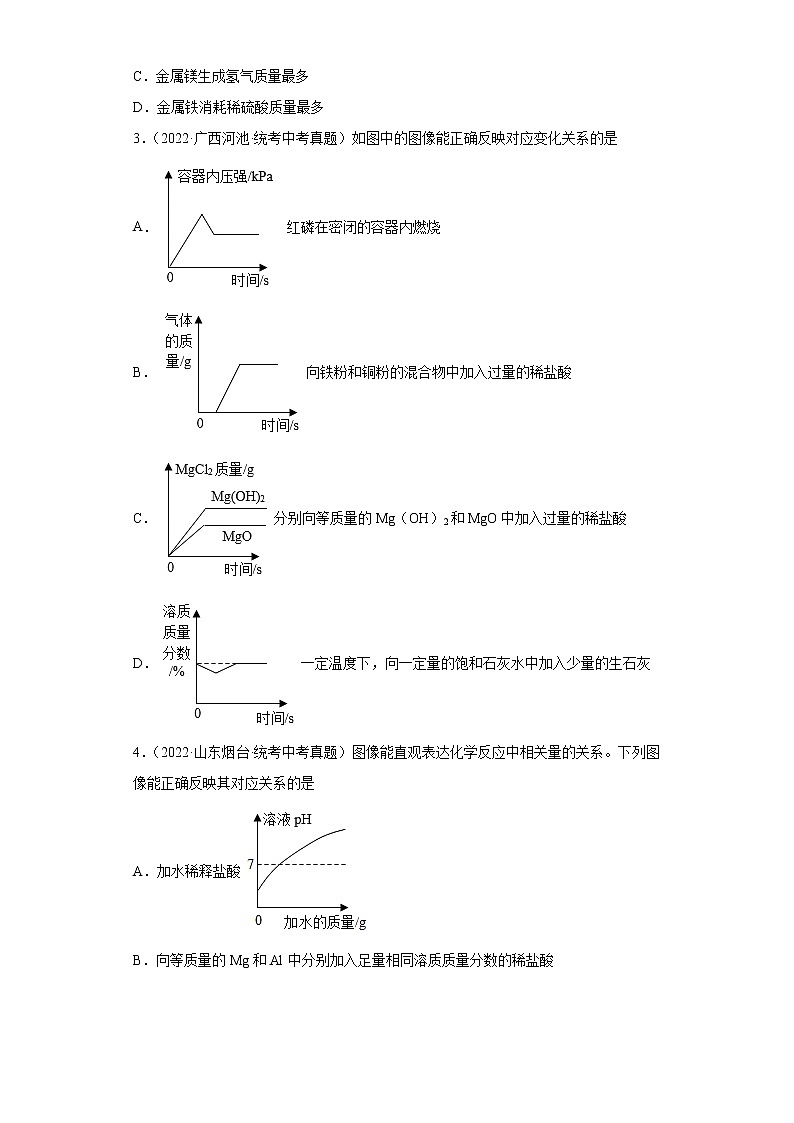

3．（2022·广西河池·统考中考真题）如图中的图像能正确反映对应变化关系的是
A．红磷在密闭的容器内燃烧
B．向铁粉和铜粉的混合物中加入过量的稀盐酸
C．分别向等质量的Mg（OH）2和MgO中加入过量的稀盐酸
D．一定温度下，向一定量的饱和石灰水中加入少量的生石灰
4．（2022·山东烟台·统考中考真题）图像能直观表达化学反应中相关量的关系。下列图像能正确反映其对应关系的是
A．加水稀释盐酸

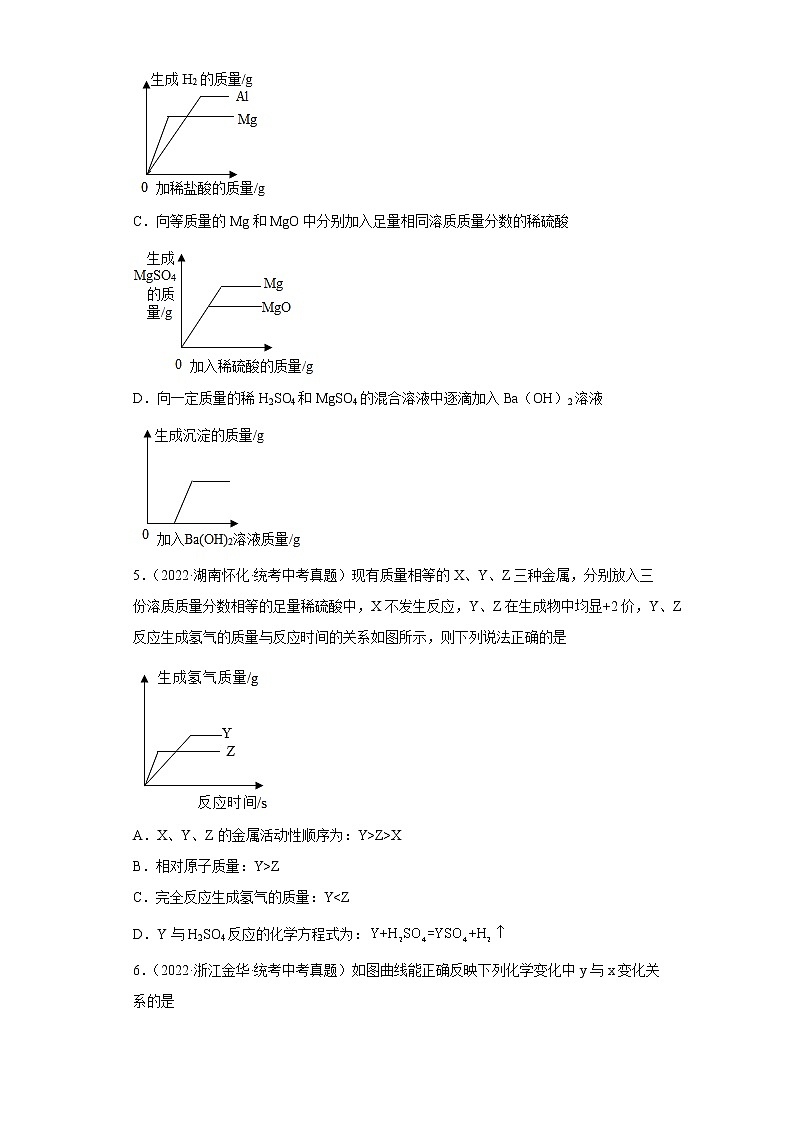

B．向等质量的Mg和Al中分别加入足量相同溶质质量分数的稀盐酸
C．向等质量的Mg和MgO中分别加入足量相同溶质质量分数的稀硫酸
D．向一定质量的稀H2SO4和MgSO4的混合溶液中逐滴加入Ba（OH）2溶液
5．（2022·湖南怀化·统考中考真题）现有质量相等的X、Y、Z三种金属，分别放入三份溶质质量分数相等的足量稀硫酸中，X不发生反应，Y、Z在生成物中均显+2价，Y、Z反应生成氢气的质量与反应时间的关系如图所示，则下列说法正确的是

A．X、Y、Z的金属活动性顺序为：Y>Z>X
B．相对原子质量：Y>Z
C．完全反应生成氢气的质量：YN
B．两种金属生成氢气的质量：M=N
C．两种金属消耗稀硫酸的质量：M=N
D．充分反应后，得到溶液的质量：M=N
16．（2021·山东泰安·统考中考真题）下列图象与对应的叙述相符合的是

A．图A是一定温度下，向接近饱和的硝酸钾溶液中不断加入硝酸钾固体
B．图B是高温灼烧一定质量的大理石
C．图C是将等质量的Mg、Fe分别与溶质质量分数相同的足量稀硫酸反应
D．图D是向一定质量的HCl和MgCl2的混合溶液中，逐滴加入NaOH溶液
17．（2020·广西玉林·统考中考真题）如图所示的四个图象，分别对应四种过程，其中正确的是（　　）
A．表示向等质量的锌粉和铁粉中分别加入溶质质量分数相等的稀硫酸
B．表示向等质量、等质量分数的稀硫酸中分别加入过量的锌粉和铁粉
C．表示向等质量的铝粉和铁粉中分别加入溶质质量分数相等的稀硫酸
D．表示向等质量、等质量分数的稀硫酸中分别加入过量的铝粉和铁粉
18．（2020·内蒙古鄂尔多斯·中考真题）读图识图是学习化学的重要手段。下列四个图像中不能正确反映对应变化关系的是

A．图A是向一定量的饱和石灰水中加入少量生石灰
B．图B是加热氯酸钾和二氧化锰的混合物制取氧气
C．图C是向一定量的稀盐酸和硫酸钠的混合溶液中加入 溶液
D．图D是将形状相同质量相等的铁和锌分别加入到足量的质量和浓度都相等的稀硫酸中
19．（2020·内蒙古·统考中考真题）向盛有一定质量表面被氧化的镁条的烧杯中，慢慢加入一定浓度的盐酸。下列图像能正确反映其对应变化关系的是
A． B． C． D．
20．（2020·云南·统考中考真题）下列图象能正确表示对应叙述的有

①向一定量硫酸和硫酸铜的混合溶液中逐滴加入氢氧化钠溶液
②向一定量的饱和氢氧化钙溶液中加入氧化钙
③向等质量、等质量分数的稀盐酸中分别加入锌和铁
④向一定量的盐酸和硫酸钠的混合溶液中逐滴加入氢氧化钡溶液
A．1个 B．2个 C．3个 D．4个
21．（2020·湖南常德·统考中考真题）下列图像能正确反映其对应关系的是

A．①表示高温下一定质量的碳与足量的二氧化碳反应
B．②表示向氢氧化钠溶液中加水稀释
C．③表示电解水生成氢气与氧气的质量关系
D．④表示分别向等质量足量的铁粉、锌粉中加入一定量等质量，等质量分数的稀盐酸

二、多选题
22．（2022·黑龙江牡丹江·统考中考真题）下列图像能正确表示对应关系的是
A． 向盐酸中加水
B． 镁在密闭容器中燃烧
C． 一定质量的硝酸铵溶于适量的水
D． 分别向等质量的镁和锌中滴加溶质质量分数相等的稀盐酸
23．（2022·黑龙江·统考中考真题）下列示意图与叙述对应正确的是

A．向硫酸和硫酸铜的混合溶液中滴加过量的氢氧化钠钠溶液
B．两份等体积的 5%过氧化氢溶液，向其中一份加入少量二氧化锰
C．向稀盐酸中滴加足量的水
D．等质量的不同金属分别放入到足量的相同稀盐酸中

参考答案：
1．A
【详解】A、一氧化碳和氧化铁在高温的条件下生成铁和二氧化碳，固体质量逐渐减少，然后不变，故图像正确；
B、根据，可知，分别向等质量的铁粉和锌粉中加入过量的相同质量分数的稀硫酸时，锌比铁活泼，反应需要时间短，最终铁和稀硫酸反应生成的氢气较多，故图像错误；
C、浓硫酸具有吸水性，将浓硫酸敞口放置在空气中，溶质质量不变，溶剂质量增加，溶质质量分数逐渐减小，故图像错误；
D、根据可知，铁和硫酸铜溶液反应生成铜和硫酸亚铁，溶液的质量会逐渐减少，反应完毕后质量不再改变，为一定值，故图像错误。
故选A。
2．C
【分析】三种金属的活动性由强到弱是镁>锌>铁，质量相同的三种金属与足量酸反应理论上产生氢气由多到少是镁>铁>锌。
【详解】A、图中可以看到，金属镁与酸反应产生氢气的质量上升是最快的，所以金属镁反应速率最大，A错误，不符合题意；
B、镁反应速率最大，金属活动性最强，B错误，不符合题意；
C、图中可知，金属镁产生氢气的质量最高，生成的氢气质量最多，C正确，符合题意；
D、产生的氢气中氢元素全部来自于稀硫酸，产生的氢气越多，消耗的稀硫酸质量越多，镁应该是消耗稀硫酸质量最多的金属，D错误，不符合题意。
故选：C。
【点睛】将常见几种金属的金属活动性和产生氢气的能力熟练掌握，有利于解决这类问题。
3．D
【详解】A、红磷燃烧放出大量的热，温度升高，压强增大；随着反应的进行氧气被消耗，温度恢复至室温，压强逐渐减小，最终压强一定比反应前小，容器内的压强不可能从0开始，故选项图像错误。
B、向铁粉和铜粉的混合物中加入过量的稀盐酸，铁粉能与稀盐酸反应生成氯化亚铁溶液和氢气，一开始就产生气体，随着反应的进行，气体的质量逐渐增加，至完全反应不再发生改变，故选项图像错误。
C、向等质量的Mg（OH）2和MgO中加入过量的稀盐酸，等质量的氧化镁和氢氧化镁中，氧化镁中含有的镁的质量多，最终生成的氯化镁的质量多，故选项图像错误。
D、一定温度下，向一定量的饱和石灰水中加入少量的生石灰，生石灰与水反应生成氢氧化钙，溶液中溶剂质量减少，有氢氧化钙析出，所得溶液为饱和溶液；反应放出大量的热，氢氧化钙的溶解度随着温度的升高而减小，溶质质量分数逐渐减小；随着反应结束，温度恢复至室温，氢氧化钙的溶解度随着温度的降低而增大，氢氧化钙的溶解度增大，溶质质量分数又开始增大，最终与反应前相等，故选项图像正确。
故选：D。
4．C
【详解】A、加水稀释稀盐酸，稀盐酸被稀释，酸性减弱，pH逐渐增大至无限接近于7，但是不会等于7，更不会大于7，不符合题意；
B、向等质量的Mg和Al中分别加入足量相同溶质质量分数的稀盐酸，一开始酸不足，金属过量，生成氢气的质量相等，后金属不足，酸过量，镁和稀盐酸反应：，铝和稀盐酸反应：，镁的相对原子质量大于2/3Al的相对原子质量，故最后铝生成氢气的质量大，不符合题意；
C、向等质量的Mg和MgO中分别加入足量相同溶质质量分数的稀硫酸，一开始，酸不足，生成硫酸镁的质量相等，后酸过量，镁和稀硫酸反应：，氧化镁和稀硫酸反应：，氧化镁的相对分子质量大于镁，故最后镁生成硫酸镁的质量大，符合题意；
D、向一定质量的稀硫酸和硫酸镁的混合溶液中逐滴加入氢氧化钡溶液，氢氧化钡和硫酸、硫酸镁反应生成的硫酸钡难溶于酸，故一开始就有沉淀生成，生成沉淀的质量逐渐增大，待完全反应后，不再变化，不符合题意。
故选C。
5．D
【详解】A. 排在氢前面的金属可以和酸反应生成氢气；活动性越强的金属与酸反应越剧烈，即反应放出氢气的速度越快；X不发生反应，则X活动性最弱；由图可知，Z反应速率最快，则Z最活泼，X、Y、Z的金属活动性顺序为：Z> Y >X，错误；
B. 一定量金属与足量酸完全反应时，产生氢气质量=；Y、Z在生成物中均显+2价，且Y生成氢气质量大，则相对原子质量：YZ，错误；
D. Y、Z在生成物中均显+2价，则Y与H2SO4反应的化学方程式为：，正确；
故选D。
6．D
【详解】A、锌与稀硫酸反应生成硫酸锌和氢气，一开始就产生氢气，与图像不符，故选项错误。
B、二氧化碳不能与氯化钙溶液反应，不会产生沉淀，与图像不符，故选项错误。
C、氢氧化钠溶液中滴入稀盐酸，碱性逐渐减弱，酸性逐渐增强，pH的变化是从大于7逐渐的减小到等于7、小于7，与图像不符，故选项错误。
D、CuSO4和HCl的混合溶液中加入NaOH溶液，氢氧化钠先与盐酸反应生成氯化钠和水，开始时不会生成沉淀，盐酸消耗完再与硫酸铜反应会生成氢氧化铜沉淀，故沉淀的质量先是零，滴加一定量的氢氧化钠溶液后，再不断上升，最后反应结束，不再生成沉淀，形成一条水平直线；与图像相符，故选项正确。
故选：D。
7．D
【详解】①铝片未打磨，则表面可能有氧化物膜（氧化铝），氧化铝与稀盐酸反应生成氯化铝和水，铝未反应，所以0～t1阶段，未产生气泡，猜想正确；
②随着铝和稀盐酸反应放出热量，温度升高，加快反应速率，产生气泡不断加快，所以t1～t2阶段，可能是铝和稀盐酸反应放出热量，猜想正确；
③稀盐酸过量，则铝片被完全反应，不再产生气泡，猜想正确；
④稀盐酸不足，则稀盐酸被完全反应，不再产生气泡，猜想正确。
综上猜想正确的是①②③④，共4项，故选D。
8．A
【详解】A、反应结束后生成氢气质量相等，稀盐酸可能有剩余，该选项说法正确；
B、曲线①反应速率较快，表示锌粉与稀盐酸的反应，该选项说法不正确；
C、比较d、c两点，说明影响反应速率的因素之一是反应物的接触面积，该选项说法不正确；
D、a、b、d处的溶质成分相同，都是反应生成的氯化锌和过量的氯化氢，c处溶质可能是氯化锌，也可能是氯化锌和氯化氢（盐酸过量时），该选项说法不正确。
故选A。
【点睛】要会利用金属活动顺序表分析实验，氢前边的金属会与稀硫酸、盐酸反应，但氢后边的金属不会与稀硫酸、盐酸反应，前边的金属会把后边的金属从其盐溶液中置换出来。
9．B
【详解】A、镁和稀盐酸反应生成氯化镁和氢气，即，24份的镁置换出2份的氢气，溶液的质量逐渐增加，待完全反应后，不再变化，但是溶液的质量不是从零开始增加，不符合题意；
B、氧化铁和稀盐酸反应生成氯化铁和水，溶液中铁元素的质量逐渐增加，待完全反应后，不再变化，符合题意；
C、稀盐酸显酸性，故一开始pH＜7，氢氧化铜和稀盐酸反应生成氯化铜和水，随着反应的进行，pH逐渐增大，待稀盐酸完全反应后，pH=7，但是氢氧化铜难溶于水，pH不会大于7，不符合题意；
D、向稀盐酸中加入碳酸钠溶液，碳酸钠和足量的稀盐酸反应生成氯化钠、二氧化碳和水，一开始就有气体生成，生成气体的质量逐渐增大，待完全反应后，不再变化，不符合题意。
故选B。
10．B
【详解】A、向等质量的铁粉和镁粉中分别加入足量的稀盐酸，根据反反应方程式计算可知：

镁与盐酸反应产生的氢气质量大，且镁的金属活动性强于铁，反应速率比铁快，故图像正确，不符合题意；
B、向NaOH和BaCl2的混合溶液中加入足量的稀硫酸，酸碱中和反应的实质是酸电离出的氢离子与碱电离出的氢氧根离子反应生成水，故氢氧化钠与硫酸反应生成水的同时，硫酸根和钡离子反应生成沉淀，故图像错误，符合题意；
C、向氢氧化钠溶液中滴加过量的稀盐酸，当溶液呈碱性时pH大于7，当溶液呈酸性时pH小于7，故图像正确，选项不符合题意；
D、高温煅烧石灰石，反应后生成氧化钙和二氧化碳，故图像正确，不符合题意；
故选B；
11．C
【详解】A、向稀硫酸和硫酸铜的混合溶液中加入足量的氢氧化钡溶液，立即生成硫酸钡沉淀，图像不符，A错误。
B、高温煅烧石灰石生成氧化钙和二氧化碳，固体质量不会变为零，图像不符，B错误。
C、向等质量、等质量分数的稀盐酸中分别加入足量的氧化铜和氢氧化铜，根据酸的质量计算氯化铜质量，酸的质量相同，生成氯化铜质量相同，，消耗的氢氧化铜质量大于氧化铜，图像相符，C正确。
D、向饱和石灰水中加入少量的生石灰，生石灰和水反应放热，温度先升高后降低，溶解度先减小后增大，溶质质量先减小，后增加，然后保持消耗不变，图像不符，D错误。
故选：C。
12．A
【详解】A、加入稀硫酸后，溶液中钡离子会与硫酸根离子结合生成硫酸钡沉淀（不溶于酸），沉淀质量增加。当溶液中的钡离子被完全沉淀后沉淀质量不变，正确。
B、根据Mg+2HCl=MgCl2+H2↑和Zn+2HCl=ZnCl2+H2↑可知，镁中每加入73份质量的HCl会增加73+21-2=92份质量的溶质，锌中每加入73份质量的HCl会增加73+65-2=136份质量的溶质，所以加入相同质量的稀盐酸，锌中溶液的质量增加的比镁中的快，错误。
C、碳酸钠溶液呈碱性，当稀盐酸和碳酸钠完全反应后溶液中剩余氯化钠和水，溶液呈中性，再加入碳酸钠溶液变为碱性，pH>7，错误。
D、氧化钙和水反应生成氢氧化钙，氢氧化钙微溶于水，开始时溶液中氢氧化钙的质量增加但很快达到饱和，然后随着溶剂水的减少溶于水的氢氧化钙的质量减少，即溶液中溶质的质量减少，错误。
故选A。
13．D
【详解】A、氢氧化钠溶液显碱性，加水稀释时，碱性越来越弱，最后趋近于中性，故pH从大变小，最后趋近于7，但不可能小于7，A错误；
B、盐酸和硫酸钠的混合液中加入氢氧化钡时，氢氧根离子会和氢离子反应生成水，钡离子和硫酸根离子反应生成硫酸钡沉淀，两个反应互不干扰，故沉淀是从0点开始增加的，B错误；
C、电解水生成的氢气和氧气的质量比为1：8，体积比为2：1，C错误；
D、向等质量的两种活泼金属中滴加酸时，刚开始滴加酸的速率相同且酸不足，氢气的质量由酸决定，故两种金属产生氢气的速率和质量相同；当酸过量时，氢气质量由金属决定；二价的铁和锌与酸反应产生的氢气和其相对原子质量成反比，铁和锌的相对原子质量分别是56和65，故铁产生的氢气更多一些，D正确；
故选D。
14．B
【详解】A、①表示向等质量等浓度的稀硫酸中分别逐渐加入锌粉和铁粉过量，加入相同的铁和锌，因为铁的相对原子质量小于锌，所以铁产生氢气的质量多，但反应完全时，产生氢气的质量相等，说法错误；
B、盐酸与碳酸钠反应生成氯化钠、水和二氧化碳气体，pH值逐渐增大，当盐酸反应完全，再加碳酸钠溶液，碳酸钠与氯化钙反应生成氯化钠和碳酸钙沉淀，此时溶液pH等于7且不变，当氯化钙反应完全，再加碳酸钠溶液，pH大于7，说法正确；
C、氢氧化钠优先与硫酸反应生成硫酸钠和水，此时没有沉淀生成，当硫酸反应完全，氢氧化钠与硫酸铜反应生成氢氧化铜沉淀和硫酸钠，此时有沉淀生成，当硫酸铜反应完全，再加氢氧化钠溶液，沉淀质量不再改变，说法错误；
D、水电解的化学方程式，由化学方程式可知，生成氢气和氧气的质量比=4:32=1:8，说法错误；
答案：B。
15．D
【详解】A、由图可知，反应结束前M金属反应速率更快，故两种金属的活动性：M>N，正确；
B、由纵坐标可知，反应结束后，两种金属生成氢气的质量：M=N，正确；
C、生成的氢气中氢元素全部来自酸中的氢，氢气质量相等，故两种金属消耗稀硫酸的质量相等：M=N，正确；
D、不确定金属种类，不能判断那种金属反应的质量大，故充分反应后，得到溶液的质量不能判断大小，错误。
故选D。
16．D
【详解】A、接近饱和的硝酸钾溶液的质量不可能为0，纵坐标不可能从0开始，故选项图象错误，不符合题意。
B、高温灼烧一定质量的大理石，碳酸钙高温分解生成氧化钙和二氧化碳，二氧化碳逸出，剩余固体的质量减少，但不可能减少至0，故选项图象错误，不符合题意。
C、等质量镁、铁分别和溶质质量分数相同的足量稀硫酸反应，若消耗硫酸相同，则生成氢气质量相同，故开始两斜线重合，后因硫酸过量，镁消耗的硫酸多，生成氢气多，拐点高些，故选项图象错误，不符合题意。
D、向一定质量的HCl和MgCl2的混合溶液中，逐滴加入NaOH溶液，先与盐酸反应，开始时不会生成沉淀，盐酸消耗完再与氯化镁反应会生成氢氧化镁沉淀，故沉淀的质量先是零，滴加一定量的氢氧化钠溶液后，再不断上升，最后形成一条水平直线；故选项图象正确，符合题意。
故选D。
17．C
【详解】A、向等质量的锌粉和铁粉中分别加入溶质质量分数相等的稀硫酸，反应前后元素种类质量不变，生成的氢气全部来自于酸中的氢元素，横坐标是硫酸的质量，故开始时消耗等量的酸应该产生等量的氢气，则开始时图像应该重合；错误；
B、向等质量、等质量分数的稀硫酸中分别加入过量的锌粉和铁粉，硫酸全部参加反应，产生的氢气的质量相等，但是锌活动性强，反应速率应该是大于铁，错误；
C、向等质量的铝粉和铁粉中分别加入溶质质量分数相等的稀硫酸，开始时反应硫酸的质量相同，则产生的氢气的质量相等；一定量金属与足量酸完全反应时，产生氢气质量=，因为铝的比值大铁的比值，故最终酸过量时，金属铝产生的氢气的质量大于铁，正确；
D、向等质量、等质量分数的稀硫酸中分别加入过量的铝粉和铁粉，等量的硫酸全部参加反应，生成的氢气来源于酸中的氢元素，最终产生的氢气的质量应该相等，错误。
故选C。
18．C
【详解】A. 向一定量的饱和石灰水中加入少量生石灰，少量生石灰会与溶剂水反应生成氢氧化钙，原饱和溶液由于溶剂减少而导致溶质析出质量减少，A图像可以反应该过程溶质质量的变化。故A不符合题意。
B. 加热氯酸钾和二氧化锰的混合物制取氧气，氯酸钾需要加热到一定的温度才会分解，所以开始阶段混合物中氧元素变化不明显，开始分解后，生成氯化钾和氧气，氧元素会以氧气形式跑走，氧元素质量很快减小，但是二氧化锰中含有一定量的氧元素，所以氧元素质量不会减少到0，B图氧元素质量符合变化情况。故B不符合题意；
C. 向一定量的稀盐酸和硫酸钠的混合溶液中加入 Ba（OH）2 溶液，一加入氢氧化钡溶液，硫酸钠中的硫酸根离子就会和钡离子反应生成硫酸钡白色沉淀，所以图像应该从原点开始上升。故C符合题意；
D. 将形状相同质量相等的铁和锌分别加入到足量的质量和浓度都相等的稀硫酸中，，，铁和锌的相对原子质量分别为56和65，氢气的相对原子质量为2，对溶液体系质量进行分析，每56份质量的铁进入到溶液中，同时生成2份质量的氢气跑出去，所以溶液质量相当于增加54份质量。每65份质量的锌与稀硫酸反应进入溶液中，同时会生成2份质量的氢气跑出去，所以溶液质量增加63份质量，所以最后锌完全反应后溶液增加的质量比铁大，且图像上拐点是反应结束点，从时间上看，锌比铁先反应完，因为锌的活动性比铁活泼，D图符合对应相关量的变化关系。故D不符合题意。
故选C。
19．C
【详解】A、向盛有一定质量表面被氧化的镁条的烧杯中，慢慢加入一定浓度的盐酸，盐酸先与氧化镁反应生成氯化镁和水，待氧化镁完全反应后，盐酸再与镁反应生成氯化镁和氢气，故一开始无气体产生，后氢气的质量逐渐增大，待镁完全反应后，不再变化，不符合题意；
B、向盛有一定质量表面被氧化的镁条的烧杯中，慢慢加入一定浓度的盐酸，盐酸先与氧化镁反应生成氯化镁和水，待氧化镁完全反应后，盐酸再与镁反应生成氯化镁和氢气，故一开始溶液的质量不断增加，待氧化镁完全反应后，，由于生成了氢气，溶液质量增加的幅度变小，待镁完全反应后，由于不断滴加稀盐酸，故溶液的质量一直增加，不会不变，不符合题意；
C、向盛有一定质量表面被氧化的镁条的烧杯中，慢慢加入一定浓度的盐酸，盐酸先与氧化镁反应生成氯化镁和水，，待氧化镁完全反应后，盐酸再与镁反应生成氯化镁和氢气，，氯化镁的质量一直增加，待镁完全反应后，质量不再变化，符合题意；
D、向盛有一定质量表面被氧化的镁条的烧杯中，慢慢加入一定浓度的盐酸，盐酸先与氧化镁反应生成氯化镁和水，待氧化镁完全反应后，盐酸再与镁反应生成氯化镁和氢气，最后稀盐酸过量，氯化镁显中性，盐酸显酸性，故一开始pH=7，待完全反应后，随着稀盐酸的加入，pH减小，不符合题意。
故选C。
20．A
【详解】①向一定量硫酸和硫酸铜的混合溶液中逐滴加入氢氧化钠溶液，氢氧化钠先与硫酸反应生成硫酸钠和水，待硫酸完全反应后，氢氧化钠再与硫酸铜反应生成氢氧化铜和硫酸钠，故一开始无沉淀产生，之后，沉淀的质量逐渐增加，待硫酸铜完全反应后，质量不再变化，不符合题意；
②向一定量的饱和氢氧化钙溶液中加入氧化钙，氧化钙与水反应生成氢氧化钙，消耗了水，且氧化钙与水反应放出大量的热，使溶液温度升高，氢氧化钙的溶解度随温度的升高而减小，故有溶质析出，随着氧化钙的加入，溶液的质量减小，不符合题意；
③向等质量、等质量分数的稀盐酸中分别加入锌和铁，一开始稀盐酸过量，金属量不足，锌与稀盐酸反应：，铁与稀盐酸反应：，由于铁的相对原子质量小于锌，故一开始，等质量的铁、锌与稀盐酸反应，铁生成氢气的质量大，最后，金属过量，稀盐酸不足，由于稀盐酸的质量、质量分数相同，故生成氢气的质量相同，符合题意；
④向一定量的盐酸和硫酸钠的混合溶液中逐滴加入氢氧化钡溶液，氢氧化钡与盐酸反应生成氯化钡和水，生成的氯化钡和硫酸钠生成硫酸钡和氯化钠，由于硫酸钡不溶于盐酸，故一开始就有沉淀产生，不符合题意。
故图象能正确表示对应叙述的有1个。
故选A。
21．A
【详解】A、由于高温下碳和二氧化碳反应生成一氧化碳，则固体的质量逐渐减小至消失，故正确；
B、向氢氧化钠溶液中加水稀释，溶液的pH会无限接近7，不会小于7 ，故错误；
C、电解水生成氢气与氧气的体积比为2：1，而不是质量关系，故错误；
D、已知金属的质量的足量，那么产生气体的质量取决于稀盐酸的质量，由于稀盐酸是等质量、等质量分数的，则产生气体的质量相等，故错误。
故选A。
22．BD
【详解】A、加水稀释稀盐酸，容易的酸性变弱，但溶液始终显酸性，溶液的pH只能无限接近7，不可能等于或大于7，故A错误；
B、镁与氧气点燃生成氧化镁，根据质量守恒定律，化学反应前后总质量不变，由于镁在密闭容器中燃烧 ，故总质量不会发生变化，故B正确；
C、硝酸铵溶于水吸热，温度降低，故C错误；
D、分别向等质量的镁和锌中滴加溶质质量分数相等的稀盐酸，生成的氢气全部来自于盐酸，开始时金属过量盐酸少量时，产生氢气的质量相等，当盐酸过量时，若等质量的镁和锌的质量为m，设锌生成氢气的质量为x，镁生成氢气的质量为y，

解得


解得＞，
故等质量的镁和锌中镁产生的氢气比锌多，即镁的水平线要比锌的水平线高，故D正确；
故选BD。
23．AC
【详解】A、向硫酸和硫酸铜的混合溶液中滴加过量的氢氧化钠钠溶液，氢氧化钠溶液先与硫酸反应生成硫酸钠和水，没有沉淀生成，硫酸反应完成后，氢氧化钠溶液与硫酸铜反应生成氢氧化铜蓝色沉淀和硫酸钠。A正确。
B、两份等体积的 5%过氧化氢溶液，向其中一份加入少量二氧化锰，二氧化锰是催化剂，加二氧化锰的反应速率变快，生成氧气质量不变。B错。
C、向稀盐酸中滴加足量的水，盐酸被稀释，酸性减弱，pH 变大，但始终在小于7的范围内。C正确。
D、等质量的不同金属分别放入到足量的相同稀盐酸中，根据化学方程式

可知：铝产生氢气最多，镁其次，最少的是铁。D错。
综上所述：选择AC。
