2023年福建省厦门市同安一中滨海校区中考物理一模试卷（含答案）

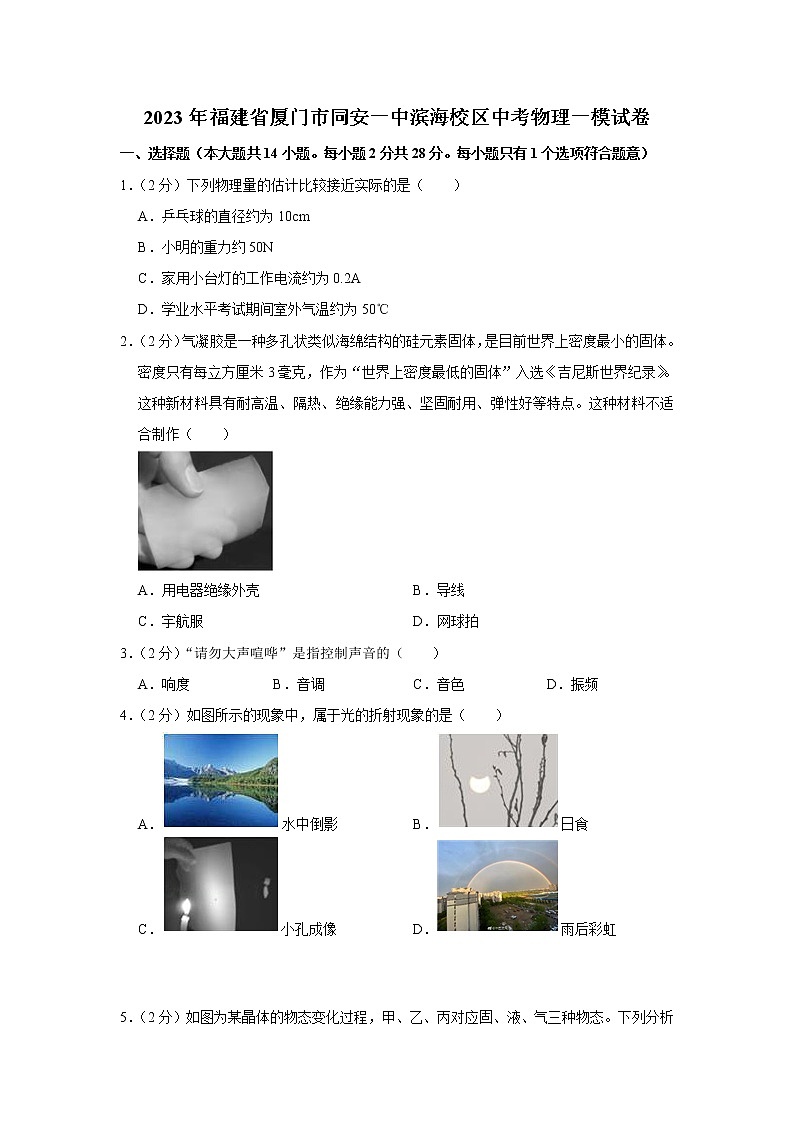

2023年福建省厦门市同安一中滨海校区中考物理一模试卷

一、选择题（本大题共14小题。每小题2分共28分。每小题只有1个选项符合题意）

1．（2分）下列物理量的估计比较接近实际的是（　　）

A．乒乓球的直径约为10cm

B．小明的重力约50N

C．家用小台灯的工作电流约为0.2A

D．学业水平考试期间室外气温约为50℃

2．（2分）气凝胶是一种多孔状类似海绵结构的硅元素固体，是目前世界上密度最小的固体。密度只有每立方厘米3毫克，作为“世界上密度最低的固体”入选《吉尼斯世界纪录》。这种新材料具有耐高温、隔热、绝缘能力强、坚固耐用、弹性好等特点。这种材料不适合制作（　　）

A．用电器绝缘外壳 B．导线

C．宇航服 D．网球拍

3．（2分）“请勿大声喧哗”是指控制声音的（　　）

A．响度 B．音调 C．音色 D．振频

4．（2分）如图所示的现象中，属于光的折射现象的是（　　）

A．水中倒影 B．日食

C．小孔成像 D．雨后彩虹

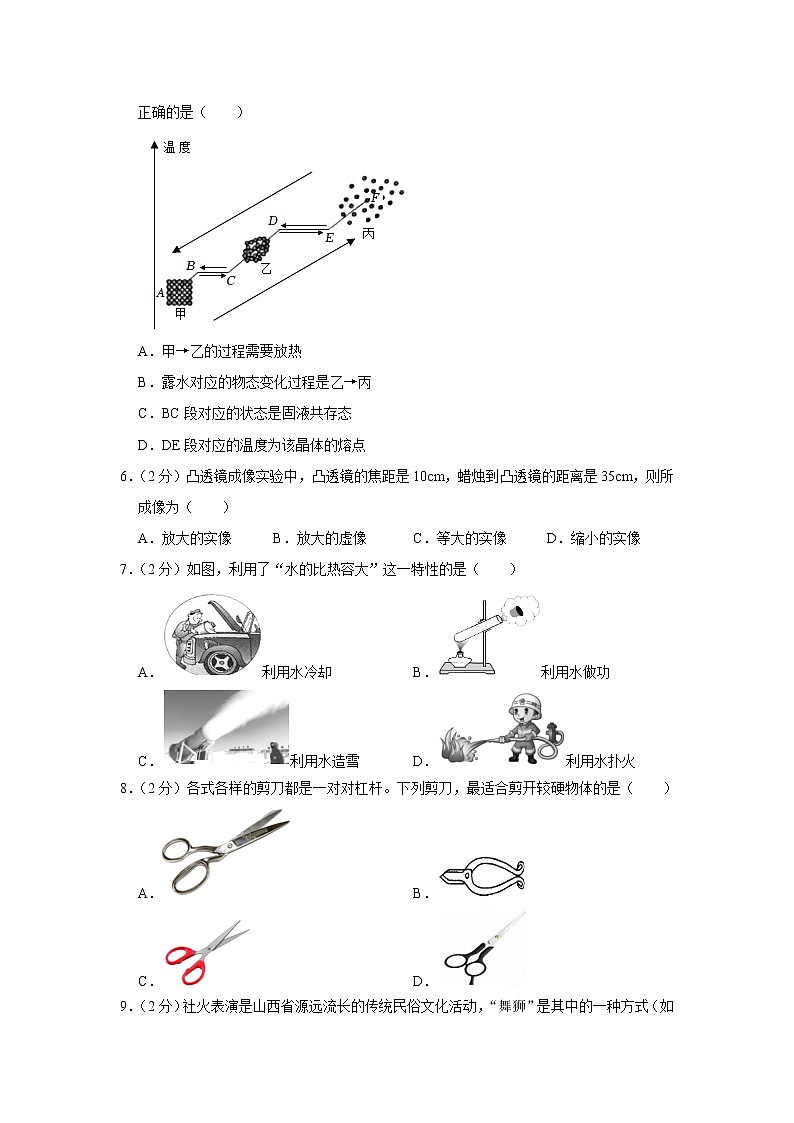

5．（2分）如图为某晶体的物态变化过程，甲、乙、丙对应固、液、气三种物态。下列分析正确的是（　　）

A．甲→乙的过程需要放热

B．露水对应的物态变化过程是乙→丙

C．BC段对应的状态是固液共存态

D．DE段对应的温度为该晶体的熔点

6．（2分）凸透镜成像实验中，凸透镜的焦距是10cm，蜡烛到凸透镜的距离是35cm，则所成像为（　　）

A．放大的实像 B．放大的虚像 C．等大的实像 D．缩小的实像

7．（2分）如图，利用了“水的比热容大”这一特性的是（　　）

A．利用水冷却 B．利用水做功

C．利用水造雪 D．利用水扑火

8．（2分）各式各样的剪刀都是一对对杠杆。下列剪刀，最适合剪开较硬物体的是（　　）

A． B．

C． D．

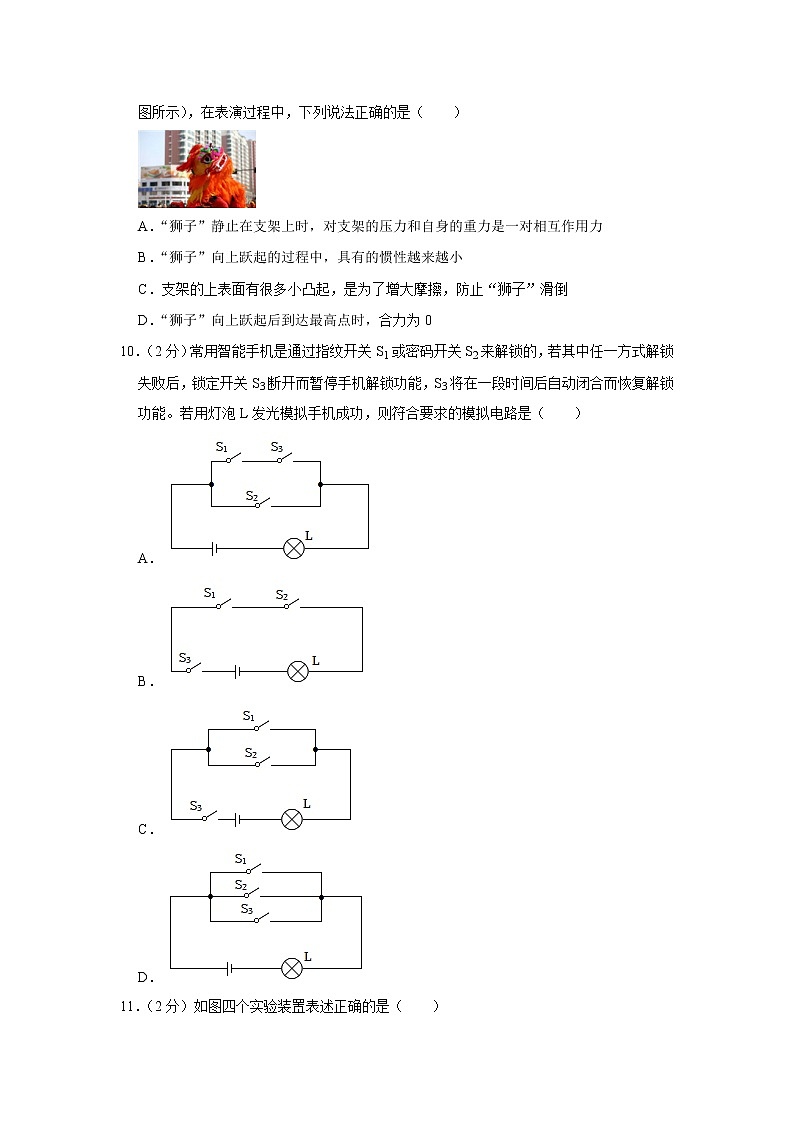

9．（2分）社火表演是山西省源远流长的传统民俗文化活动，“舞狮”是其中的一种方式（如图所示），在表演过程中，下列说法正确的是（　　）

A．“狮子”静止在支架上时，对支架的压力和自身的重力是一对相互作用力

B．“狮子”向上跃起的过程中，具有的惯性越来越小

C．支架的上表面有很多小凸起，是为了增大摩擦，防止“狮子”滑倒

D．“狮子”向上跃起后到达最高点时，合力为0

10．（2分）常用智能手机是通过指纹开关S1或密码开关S2来解锁的，若其中任一方式解锁失败后，锁定开关S3断开而暂停手机解锁功能，S3将在一段时间后自动闭合而恢复解锁功能。若用灯泡L发光模拟手机成功，则符合要求的模拟电路是（　　）

A．

B．

C．

D．

11．（2分）如图四个实验装置表述正确的是（　　）

A．发电机的原理

B．表明磁性强弱与电流关系

C．可用来演示电磁感应现象

D．可用来演示磁针的指向性

12．（2分）如图所示，OQ是水平地面，物体在水平拉力作用下从O匀速直线运动到Q，OP段拉力F1为300N，F1做的功为W1，功率为P1；PQ段拉力F2为200N，F2做的功为W2，功率为P2，则（　　）

A．W1＞W2 B．W1＜W2 C．P1＞P2 D．P1＜P2

13．（2分）小明将两个完全相同的物体A、B，分别放在甲、乙两种液体中，A、B处于如图所示的漂浮状态，且此时液面处于同一水平高度。由此可判断（　　）

A．甲液体密度小于乙液体密度

B．物体A、B下表面所受液体压强相等

C．甲液体对容器底部的压强小于乙液体对容器底部的压强

D．A物体受到的浮力小于B物体受到的浮力

14．（2分）图乙是图甲所示电子秤的工作原理图。电子秤的示数表是由电流表改装的，R1是一根长6厘米，阻值15欧的均匀电阻丝，滑片P在a端时，电流表示数为0.15安；在b端时，电流表示数为0.6安，弹簧c受到压力F与压缩量ΔL的关系如图丙。挂钩的重力不计，不称重物时滑片P刚好在电阻丝的a端，所称物重最大时P在b端，电路中电源电压不变下列判断正确的是（　　）

A．R2阻值为6欧

B．电源电压为6伏

C．当电子秤示数为2千克时，电路中的电流为0.2安

D．当电子秤示数为4千克时，电路中的电流为0.2安

二、填空题（本大题共6小题。每空1分，共12分）

15．（2分）小明乘坐的高铁动车以300km/h的速度行驶，发现放在桌面上的手机“纹丝不动”，他所选的参照物是 　   　。小明观看的手机视频画面是通过 　   　传输到手机上。

16．（2分）2022年冬奥会在中国成功举办，开幕式舞台上要求演员衣服轻薄，动作舒展流畅，由于现场气温低至﹣3℃，为做好演员的保暖工作，超薄保暖服采用了超级新型纳米材料﹣﹣石墨烯发热膜，演员上场前，需先对服饰内的电池进行充电，在给保暖服内的电池充电时，电能转化为 　   　能；保暖服内充电电池的规格为“12V 10000mAh”，则充满电时储存的电能为 　   　kW•h。

17．（2分）歼20是中国自主研制的第五代战斗机，当它在空中加速向上运动时，机械能 　   　（选填“变大”、“变小”或“不变”）；飞行一段时间后，飞机表面温度升高，这是通过 　   　的方式改变飞机的内能。

18．（2分）中国“奋斗者”号载人潜水器在马里亚纳海沟成功坐底，坐底深度约10.9km，创造了中国载人深潜的新纪录，在此深度处潜水器受到的压强为 　   　Pa，“奋斗者”号在深海下潜的过程中，所受浮力的大小 　   　（选填“变大”、“变小”或“不变”）。（假设海水的密度不变取ρ＝1.0×103kg/m3，g＝10N/kg）

19．（2分）如图所示电路中，闭合开关，通电螺线管的上端为 　   　极；若向右移动滑片，则弹簧测力计的示数将 　   　（选填“变大”、“变小”或“不变”）。

20．（2分）如图甲所示的电路中，电源电压保持不变。闭合开关S，滑动变阻器滑片从b点向左移动到某点的过程中，两个电压表的示数随电流表示数变化的图象如图乙所示，则电源电压为 　   　V；当滑片在a点时，通电10s，R0消耗的电能为 　   　J。

三、作图题（本大题共2小题。每小题2分，共4分）

21．（2分）如图所示，一束与平面镜成30°角的光入射到平面镜上，请根据光的反射定律，画出反射光线并标出反射角的度数。

22．（2分）图中物体A静止在斜面上，请作出物体A受到的重力和斜面受到的压力的示意图。

四、简答题（本大题共1小题，共4分）

23．（4分）如图为我国女子冰壶运动员在比赛中的一个场景。当“投球手”掷出冰壶后，冰壶在冰面上前行时，两名队员在冰壶前方用毛刷快速用力反复“刷冰”，引导冰壶前进。请你用所学物理知识解释：

（1）掷出冰壶后，它为什么在冰面上还能继续滑行；

（2）用力刷冰为什么可使冰壶滑行得更远。

四、实验题（本大题共1小题，共30分）

24．（5分）在“探究冰熔化时温度的变化规律”的实验中，实验装置如图甲所示。

（1）实验时，试管里装有适量的碎冰，将试管放入水中加热，这样做的目的是　   　，而且温度上升较慢，便于记录；

（2）图乙是根据实验记录绘制的给冰加热时温度随时间变化的图像，由图像可知：BC段的物质处于　   　状态，图像中的“b”点的内能　   　（选填“大于”、“小于”或“等于”）“a”点时的内能；

（3）试管中的冰完全熔化后，若持续加热，得到图像中的DE段，由此判断可能是液面上方的气压　   　（选填“高于”或“低于”）1个标准大气压，这段时间内试管中的水　   　（选填“能”或“不能”）沸腾。

25．（5分）如图所示是探究“平面镜成像特点”的实验装置。

（1）为了使观察到的实验现象更好一些，该实验最好选择在　   　（填“较亮”或“较暗”）的环境中进行。

（2）实验中选择薄玻璃板代替平面镜是为了便于确定　   　。

（3）实验中将点燃的蜡烛A放在玻璃板前，然后将未点燃的蜡烛B放在玻璃板后面并移动，直到蜡烛B与蜡烛A的像完全重合。此实验现象说明像与物　   　。

（4）将蜡烛B拿走，然后在蜡烛B的位置上放一张白纸，在白纸上　   　（填“能”或“不能”）看到蜡烛A的像。说明平面镜所成的像是　   　（“实”或“虚”）像。

26．（5分）利用木板、木块、砝码、毛巾、弹簧测力计等器材，探究“滑动摩擦力的大小与哪些因素有关”，回答下列问题：

（1）如图甲所示，用弹簧测力计拉着木块在水平木板上做 　   　运动，木块受到的滑动摩擦力的大小 　   　（选填“大于”“等于”或“小于”）弹簧测力计的示数；

（2）实验过程中，弹簧测力计的示数不容易稳定，用如图乙的方式测量滑动摩擦力效果更好，该方式实验中 　   　（选填“一定”或“不一定”）要匀速拉动长木板；

（3）实验结束后，要想探究滑动摩擦力是否与接触面积的大小有关，用弹簧测力计测出木块在水平面上的滑动摩擦力，然后将木块沿竖直方向锯掉一半，测得滑动摩擦力的大小也变为原来的一半。由此得出：当接触面的粗糙程度一定时，接触面积越小，滑动摩擦力越小。这样得出的结论 　   　（选填“正确”或“不正确”），理由是 　   　。

27．（5分）在学校组织的劳动实践活动中，小红想起奶奶家的盐蛋咸味适中恰到好处，猜想可能和盐水的密度有关，于是，她和小美同学共同测量了奶奶家用来腌制盐蛋的盐水密度。

（1）将天平放在水平稳固台面上，游码移到标尺左端零刻度线处，观察到指针偏转如图A所示，应将平衡螺母向 　   　调节，使天平平衡；

（2）调节天平平衡后，进行以下实验操作：

①测量空烧杯的质量m0，天平平衡时，砝码及游码位置如图B所示，m0＝　   　g；

②向烧杯中倒入适量盐水，测出烧杯和盐水的总质量m1为55.0g，然后将盐水全部倒入量筒，如图C所示，可读出体积；

③算出盐水的密度ρ＝　   　kg/m3：

（3）小红指出：以上测量过程中，所测得盐水的密度比实际 　   　（“偏大”或“偏小”）；理由是：　   　。

28．（10分）为了探究“通过导体的电流与导体电阻的关系”，小楠采用了图1甲所示的电路图。实验供选择的定值电阻有5个，阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω，两个滑动变阻器（R1：“10Ω 2A”和R2：“20Ω 1A”），电源电压恒为3V。

（1）连接实物电路时开关应该 　   　（选填“闭合”或“断开”），实验前，滑动变阻器的滑片应移到 　   　端（选填“A”或“B”）；连接好电路后，他检查电路时发现电压表、电流表位置互换了，若此时闭合开关，电流表 　   　（选填“会”或“不会”）被烧坏。纠正错误后，开始实验；

（2）第2次实验中，将R为5Ω电阻换成10Ω，滑片仍停留在第1次实验的位置，小楠应向 　   　（选填“A”或“B”）端移动滑片，使 　   　表的示数保持不变，记下实验数据。

（3）换用其他阻值的电阻重复上述实验，画出如图1乙所示的I﹣R图像，由图像可以得出结论：　   　；

（4）上述实验所选用的滑动变阻器是 　   　（选填“R1”或“R2”）。

（5）若上述实验器材中，电压表损坏，要测出额定电流为I额的某一小灯泡的额定电功率，可用如图的实验电路图2进行实验；（电源电压为U，R1、R2最大阻值已知）

①闭合开关前，先将R1、R2的阻值调到最大处；

②闭合开关S1，开关S2接a，调节R1，使 　   　，灯泡正常发光；

③闭合开关S1，开关S2接b，保持 　   　，此时电流表的示数为I；

④小灯泡的额定功率P额＝　   　（用已知量和测量量的符号表示）。

六、计算题（本大题共3小题，共22分）

29．（7分）如图所示，某品牌电动独轮平衡车，轮胎与地面的总接触面积10cm2，小宁骑该电动平衡车以5m/s的速度在水平路面上匀速行驶120s。已知小宁和独轮平衡车的总质量为70kg。求：

（1）小宁骑行的路程；

（3）若骑行平衡车时所受阻力为人和车总重的0.1倍，小宁匀速骑行时平衡车动力的功率。

30．（7分）如图是一款采用增压技术的挂烫机，简化电路如图，R1、R2是电热丝。开关S接2、3时处于慢热挡；开关S接3、4时处于速热挡。速热挡功率为1200W，使80mL的水温度从20℃升高到120℃用时30s。电源电压为220V，R1＝60.5Ω，c水＝4.2×103J/（kg•℃）。求：

（1）速热过程水吸收的热量；

（2）R2的阻值；

（3）速热过程的加热效率。（计算结果保留一位小数）

31．（8分）如图甲，是某研究小组设计的货物超重报警的模拟装置，OAB为水平杠杆，O为支点，OA：OB＝1：5，电源电压保持不变，定值电阻R0的阻值为20Ω，压力传感器R的阻值随其所受压力F变化的关系如图乙所示。闭合开关S，当平板空载时，电流表的示数为0.2A，当电路电流超过0.6A时，电路外的检测装置会自动报警。（平板、压杆和杠杆的质量均忽略不计）求：

（1）空载时压力传感器的阻值。

（2）电源电压。

（3）平板上货物的质量超过多少时电路开始报警。

参考答案与试题解析

一、选择题（本大题共14小题。每小题2分共28分。每小题只有1个选项符合题意）

1．【分析】首先要对选项中涉及的几种物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案。

【解答】解：A．乒乓球的直径约为4cm，故A不符合实际；

B．小明的质量约50kg左右，小明的重力约G＝mg＝50kg×10N/kg＝500N，故B不符合实际；

C．家用小台灯的功率较小，工作电流约为0.2A左右，故C符合实际；

D．学业水平考试期间室外气温约为30℃左右，故D不符合实际；

故选：C。

2．【分析】导线是用导电能力强的材料制成的。

【解答】解：A.用电器绝缘外壳要用绝缘能力强、坚固耐用的材料制成，气凝胶符合要求。故A不符合题意。

B.导线是用导电能力强的材料制成的，而气凝胶的绝缘能力强，即导电能力差，所以不能用来制作导线。故B符合题意。

C.宇航服需要用隔热能力强的材料制成，气凝胶符合要求。故C不符合题意。

D.网球拍需要用弹性好的的材料制成，气凝胶符合要求。故D不符合题意。

故选：B。

3．【分析】声音的三个特征分别是：音调、响度、音色，是从不同角度描述声音的，音调指声音的高低，由振动频率决定；响度指声音的强弱或大小，与振幅和距离有关；音色是由发声体本身决定的一个特性。

【解答】解：“请勿大声喧哗”，这是指控制声音的大小，即控制响度，故A正确、BCD错误。

故选：A。

4．【分析】光在自然界中存在三种光现象：

①光在同种均匀物质中沿直线传播，在日常生活中，激光准直、小孔成像和影子的形成等都表明光在同一种均匀介质中是沿直线传播的；

②当光照射到物体界面上时，有一部分光被反射回来，例如：平面镜成像、水中倒影等；

③当光从一种介质斜射入另一种介质时，传播方向会偏折，发生折射现象，如：看水里的鱼比实际位置浅等。

【解答】解：A、水中倒影，是水面成像，属于光的反射，不符合题意；

B、日食属于光的直线传播形成的现象，不符合题意；

C、小孔成像是光的直线传播形成的，不符合题意；

D、雨后彩虹是光射在空中小水珠上发生的光的色散现象，其实质属于光的折射现象，符合题意。

故选：D。

5．【分析】（1）物质由固态变为液态的过程叫熔化；物质由液态变为固态的过程叫凝固；物质由液态变为气态的过程叫汽化；物质由气态变为液态的过程是液化；物质由固态直接变为气态的过程叫升华；物质由气态直接变为固态的过程叫凝华。熔化、汽化和升华吸收热量，凝固、液化和凝华放出热量；

（2）晶体熔化或凝固过程中温度保持不变，同一种晶体的熔点和凝固点相同。

【解答】解：A、甲→乙是固态变为液态的熔化过程，需要吸收热量，故A错误；

B、乙→丙是液态变成气态的汽化过程，露水是液化形成的，故B错误；

C、BC段表示物体吸热或放热的温度保持不变，状态发生改变的晶体熔化（或凝固）过程，此时的温度叫晶体的熔点（或凝固点），故C正确；

D、DE段对应的温度为该晶体的沸点，故D错误。

故选：C。

6．【分析】根据凸透镜成像的三种情况和应用进行判断：

u＞2f，成倒立、缩小的实像，2f＞v＞f，应用于照相机和摄像机。

2f＞u＞f，成倒立、放大的实像，v＞2f，应用于幻灯机和投影仪。

u＜f，成正立、放大的虚像，应用于放大镜。

【解答】解：凸透镜的焦距是10cm，蜡烛与凸透镜的距离是物距，当u＝35cm时，u＞2f，成的是倒立缩小的实像，应用于照相机。

故选：D。

7．【分析】水的比热容大，相同质量的水和其它物质比较，升高或降低相同的温度，水吸收或放出的热量多；吸收或放出相同的热量，水升高或降低的温度少。

【解答】解：A、热机的冷却系统利用水做为冷却液，是利用了水的比热容大的特点，即相同质量的水和其它物质比较，升高相同的温度时，水吸收的热量多，故A正确；

B、利用水做功，内能转化为机械能，没有利用水的比热容大，故B错误；

C、利用水造雪属于凝固现象，故C错误；

D、利用水扑火减少氧气含量，故D错误。

故选：A。

8．【分析】杠杆在使用时有时为了省力，有时为了省距离，要剪开较硬的物体时，需要克服更大的阻力，因此是为了省力。根据杠杆的平衡条件可知，只有动力臂大于阻力臂的杠杆才更省力。

【解答】解：为剪开较硬的物体，应选择更省力的剪刀，则应选择动力臂大于阻力臂的，B选项中的剪刀动力臂大于阻力臂，是省力杠杆，能更容易地剪开较硬的物体。

故选：B。

9．【分析】（1）相互作用力的条件：作用在两个物体上、大小相等、方向相反、在同一条直线上；

（2）惯性的大小只与物体的质量有关；

（3）增大摩擦的方法：增大接触面的粗糙程度、增大压力；

（4）地球附近的一切物体都受到重力的作用；平衡力的合力为0，而非平衡力的合力不为0。

【解答】解：

A．“狮子”静止在支架上时，对支架的压力和自身重力的方向相同，则二力不是一对相互作用力，故A错误；

B．惯性的大小只与物体的质量有关，“狮子”向上跃起的过程中，其质量不变，惯性大小不变，故B错误；

C．支架的上表面有很多小凸起，是为了在压力一定时，增大接触面的粗糙程度，从而增大摩擦，防止“狮子”滑倒，故C正确；

D．“狮子”向上跃起后到达最高点时，只受到重力的作用，受到的是非平衡力，则合力不为0，故D错误。

故选：C。

10．【分析】由题意可知，指纹开关S1或密码开关S2均可以解锁说明两开关可以独立工作、互不影响即为并联，锁定开关S3断开时暂停手机解锁功能，说明锁定开关S3位于干路，然后与灯泡、电源组成电路，据此进行解答。

【解答】解：由题意可知，指纹开关S1或密码开关S2均可以解锁，锁定开关S3断开时暂停手机解锁功能，则指纹开关S1和密码开关S2可以独立工作、互不影响即为并联，且锁定开关S3位于干路，然后与灯泡、电源组成电路，结合选项电路图可知，选项C符合。

故选：C。

11．【分析】（1）发电机是利用电磁感应原理制成的，其装置中没有电源；

（2）比较电磁铁磁性强弱一般用不同的电磁铁来吸引大头针的个数进行判断的；

（3）电动机的原理是通电导体在磁场中受到力的作用，其装置的主要特点是有电源；

（4）奥斯特实验说明电流磁效应，即电流能产生磁场。

【解答】解：A、此图中没有电源，是研究电磁感应现象的实验装置，是发电机的原理，故A正确；

B、是演示电磁铁中磁性强弱与线圈匝数的关系的实验装置，由于两个电磁铁串联，电流相同，无法研究电磁铁磁性强弱与电流大小的关系，故B错误；

C、此图中有电源，是演示磁场对电流作用的实验装置，是电动机的原理，故C错误；

D、此图是奥斯特实验，演示电流的磁效应的实验装置，即电流会产生磁场，故D错误。

故选：A。

12．【分析】（1）根据W＝Fs分别计算F1和F2所做的功，然后比较即可；

（2）根据P＝＝＝Fv分析比较F1和F2所做的功的功率的大小。

【解答】解：

（1）由图知，OP段的路程s1＝4m，PQ段的路程s2＝6m，

OP段拉力F1做的功为：W1＝F1s1＝300N×4m＝1200J，

PQ段拉力F2做的功为：W2＝F2s2＝200N×6m＝1200J，

比较可知，W1＝W2，故AB错误；

（2）物体在水平拉力作用下从O匀速直线运动到Q，所以，物体在OP段和PQ段速度相同，

又因为F1＞F2，所以根据P＝＝＝Fv可知，P1＞P2，故C正确，D错误。

故选：C。

13．【分析】（1）由已知条件，两个完全相同的物体A、B，则两物体的重力相同，根据漂浮的特点和阿基米德原理比较ρ甲与ρ乙大小关系；

（2）两物体漂浮，受到的浮力F＝G，上表面所受液体压力都为0，从而得出下表面所受液体压强；

（3）静止时甲、乙液面刚好相平，即容器底部的深度相同，根据p＝ρgh分析两烧杯底部所受液体的压强大小。

【解答】解：

AD、两个完全相同的物体A、B，则两物体的重力相同，A、B分别放入两杯中，两物体漂浮，受到的浮力F＝G，故两物体受到的浮力相同，F浮A＝F浮B，根据阿基米德原理：F浮＝ρ液gV排，因B排开液体的体积大，故为ρ甲＞ρ乙，故AD错误；

B、因为两个完全相同的物体A、B，则两物体的重力相同，所受的浮力相等，所以上下表面所受的压力差相等，上表面所受液体压力都为0，因此物体A、B下表面所受液体压强相等，故B正确；

C、静止时甲、乙液面刚好相平（如图所示），即容器底部的深度相同，图中甲、乙两种液体的密度分别为ρ甲＞ρ乙，根据p＝ρgh可知，两烧杯底部所受液体的压强分别为p甲＞p乙．故C错误。

故选：B。

14．【分析】由电路图可知，R1与R2串联，电流表测电路中的电流。

（1）当滑片在a端时，R1接入电路中的电阻最大，根据电阻的串联和欧姆定律表示出电源的电压；当滑片在b端时，R1接入电路中的电阻为0，根据欧姆定律表示出电源的电压，然后联立等于即可求出R2的阻值和电源的电压；

（2）当电子秤示数为2kg和4kg时，对弹簧的拉力等于物体的重力，根据图丙可知此时弹簧的压缩量，然后求出R1连入电路的阻值，根据电阻的串联和欧姆定律求出电路中的电流。

【解答】解：由电路图可知，R1与R2串联，电流表测电路中的电流。

（1）当滑片在a端时，R1接入电路中的电阻最大，此时电路中的电流Ia＝0.15A，

因串联电路中总电阻等于各分电阻之和，

所以，由I＝可得，电源的电压：

U＝Ia（R1+R2）＝0.15A×（15Ω+R2）﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣①

当滑片在b端时，R1接入电路中的电阻为0，此时电路中的电流Ib＝0.6A，

则电源的电压：

U＝IbR2＝0.6A×R2﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣②

由①②可得：R2＝5Ω，U＝3V，故AB错误；

（2）当电子秤示数为2kg时，对弹簧的拉力：

F1＝G1＝m1g＝2kg×10N/kg＝20N，

由图丙可知此时弹簧的压缩为2cm，

因均匀电阻丝R1的长度为6cm，阻值为15Ω，

所以，R1连入电路的阻值：

R1′＝15Ω×＝10Ω，

则此时电路中的电流：

I＝＝＝0.2A，故C正确；

当电子秤示数为4kg时，此时的拉力：

F2＝G2＝m2g＝4kg×10N/kg＝40N，

由图丙可知此时弹簧的压缩为4cm，则R1连入电路的阻值：

R1″＝15Ω×＝5Ω，

此时电路的电流：

I'＝＝＝0.3A，故D错误。

故选：C。

二、填空题（本大题共6小题。每空1分，共12分）

15．【分析】（1）研究物体的运动时，必须事先选定一个标准的物体，这个事先被选作标准的物体叫参照物，如果被研究的物体相对于这个标准位置发生了改变，则是运动的；如果被研究的物体相对于这个标准位置没有发生改变，则是静止的；

（2）电磁波可以传递信息，可以传递能量。

【解答】解：（1）桌面上的手机相对于桌面“纹丝不动”（位置不变），故小明所选的参照物是桌面；

（2）小明观看的手机视频画面是通过电磁波传输到手机上的。

故答案为：桌面；电磁波。

16．【分析】电池的充电和放电过程是电能和化学能转化的过程，给电池充电是将电能转化为化学能储存在电池内；知道保暖服内充电电池的规格，根据W＝UIt求出充满电时储存的电能。

【解答】解：在给保暖服内的电池充电时将电能转化为化学能；

充满电时储存的电能W＝UIt＝12V×10000×10﹣3A×3600s＝4.32×105J＝0.12kW•h。

故答案为：化学；0.12。

17．【分析】动能与质量和速度有关，质量越大、速度越大，则动能越大；重力势能与质量和高度有关，质量越大、高度越大，则重力势能越大；机械能包括动能和势能，物体动能和势能的变化会引起机械能的变化；

做功和热传递都可以改变物体的内能。

【解答】解：当它在空中加速向上运动时，质量不变，速度变大，动能变大；高度升高，重力势能变大，机械能包括动能和势能，所以机械能变大。

飞行一段时间后，飞机表面温度升高，飞机外壳与空气摩擦，温度升高，这是通过做功的方式增加内能。

故答案为：变大；做功。

18．【分析】（1）运用液体压强公式p＝ρgh，可求出压强大小。

（2）浮力的大小与液体密度和排开液体的体积有关。

【解答】解：（1）坐底深度约10.9km，即h＝10.9km＝10900m；

此深度处潜水器受到的压强为：p＝ρgh＝1.0×103kg/m3×10N/kg×10900m＝1.09×108Pa。

（2）“奋斗者”号在深海下潜的过程中，由于液体密度不变，排开液体的体积不变，所受浮力的大小不变。

故答案为：1.09×108；不变。

19．【分析】利用安培定则判断出通电螺线管的N、S极，再根据同名磁极相互排斥，异名磁极相互吸引的作用规律判断弹簧测力计示数的变化。

【解答】解：闭合开关后，电流从通电螺线管的下端流入，利用安培定则，右手握住螺线管，四指指向电流的方向，大拇指指向通电螺线管的上端为N极，下端为S极，已知测力计下磁体下端为S极，则异名磁极相互吸引，当滑片向右移动时，电路中电阻增大，电流减小，则磁性减弱，电磁铁和磁体之间的吸引力减小，测力计示数变小。

故答案为：N；变小。

20．【分析】由电路图知，滑动变阻器R和电阻R0串联，电压表V1测R0两端电压，V2测R两端电压，电流表测电路中电流。

当滑动变阻器的滑片P从b点滑到某点的过程中，滑动变阻器R连入电路的电阻变小，电路中的电流变大，

根据串联电路的分压原理可知：滑动变阻器两端的电压变小，R0两端的电压变大；所以图乙中5V～3V是表示电压表V2的示数随电流表示数变化的图线，1V～3V是表示电压表V1的示数随电流表示数变化的图线；

由电路图知，P在b点时，电路中电阻最大，电流最小，由乙图可以看出，滑片P在b点时通过电路的电流和两个电压表的示数，根据串联电路电压规律计算电源电压；

根据欧姆定律计算电阻R0的阻值，滑片P在a点时，滑动变阻器接入电路的电阻为0，电路中电阻最小，电流最大，由欧姆定律可知此时通过电路的电流，根据电功公式W＝I2Rt计算通电10s，R0消耗的电能。

【解答】解：由电路图知，滑动变阻器R和电阻R0串联，电压表V1测R0两端电压，V2测R两端电压，电流表测电路中电流。

当滑动变阻器的滑片P从b点滑到某点的过程中，滑动变阻器R连入电路的电阻变小，电路中的电流变大，

根据串联电路的分压原理可知：滑动变阻器两端的电压变小，R0两端的电压变大；所以图乙中5V～3V是表示电压表V2的示数随电流表示数变化的图线，1V～3V是表示电压表V1的示数随电流表示数变化的图线；

由电路图知，P在b点时，电路中电阻最大，电流最小，

由图象可以看出，滑片P在b点时电流Ib＝0.5A，U1＝1V、U2＝5V，

所以电源电压：U＝U1+U2＝1V+5V＝6V，

电阻R0的阻值：R0＝＝＝2Ω，

滑片P在a点时，电路中电阻最小，电流最大，此时通过电路的电流Ia＝＝＝3A，

通电10s，R0消耗的电能：W＝Ia2R0t＝（3A）2×2Ω×10s＝180J。

故答案为：6；180。

三、作图题（本大题共2小题。每小题2分，共4分）

21．【分析】要作出反射光线，首先要知道反射定律的内容：反射光线、入射光线、法线在同一个平面内，反射光线与入射光线分居法线两侧，反射角等于入射角。

【解答】解：先过反射点垂直反射面作出法线，并求得入射角为90°﹣30°＝60°，所以反射角也为60°；

再在法线的另一侧根据反射角等于入射角作出反射光线，标出反射角，如图：

22．【分析】重力是物体受到的力，因此根据规则物体的重心在物体的几何中心，重力的方向总是竖直向下的，过物体的重心表示出重力的方向即可；

压力是接触面受到的力，因此压力的作用点在接触面上，即物体与接触面的中点；然后根据压力的方向垂直于受力面，并过压力作用点表示出压力的方向即可。

【解答】解：

过物体重心画带箭头的线段，方向竖直向下，符号为G；

在斜面上选取物体与接触面的中点为压力的作用点，过压力作用点画垂直于斜面、带箭头的线段，符号为F；如图所示：

四、简答题（本大题共1小题，共4分）

23．【分析】（1）物体保持原来运动状态不变的性质叫惯性；

（2）减小摩擦的方法：在接触面粗糙程度一定时，减小压力；在压力一定时，减小接触面的粗糙程度；使接触面脱离；用滚动代替滑动。

【解答】答：（1）冰壶被推出后，能在冰面上滑行是因为冰壶具有惯性，仍要保持原来向前运动的状态；

（2）擦冰的原理是通过摩擦冰面使冰面温度升高，造成冰面融化，在冰的表层形成一层水膜，从而减小冰面所产生的摩擦力，使冰壶滑行更长的距离。

四、实验题（本大题共1小题，共30分）

24．【分析】（1）探究晶体和非晶体的熔化和凝固实验时，一般都采用水浴法，物体的温度变化比较均匀，并且变化比较慢，便于记录实验温度；

（2）熔点是晶体熔化时的温度，晶体在熔化时保持熔点温度不变，处于固液共存状态；

（3）水沸腾后，温度不再上升，试管内的水到达沸点后，不能继续吸热，不能沸腾。

【解答】解：（1）探究冰熔化时温度的变化规律时，试管里应装有适量的碎冰，在加热过程中，碎冰受热均匀，并且变化比较慢，便于记录实验温度；

（2）冰是晶体，由图像可知BC段表示冰处在熔化过程，所以是固液共存状态；物质吸收热量，内能变大，故b点的内能高于a点的内能；

（3）由图可知，此时水的沸点为98℃，小于标准气压下的沸点100℃，说明液面上方的气压低于1个标准大气压；

由于烧杯内的水沸腾时温度保持不变，试管内的水虽达到沸点，但不能继续吸热，所以不能沸腾。

故答案为：（1）使冰受热均匀；（2）固液共存；大于；（3）低于；不能。

25．【分析】（1）物体射出的光线对人眼刺激越强，人眼感觉物体越亮，物体经过平面镜反射，反射光线进入人眼的光线越多，人眼感到物体的像越亮。在比较亮的环境中，很多物体射出光都对眼睛有刺激，干扰人的视线。

（2）平面镜不能透光，只能反射光，不能确定出像的位置，玻璃板不但反射光成像，还能透光看到玻璃板后面的蜡烛；

（3）根据平面镜成虚像的性质分析在哪侧观察；当镜后蜡烛和镜前蜡烛的像完全重合时，确定镜前蜡烛像的位置，便于测量物像到平面镜的距离，同时为了比较物像大小。

（4）平面镜成像时，物像的大小是相等的；平面镜成虚像，虚像不能用光屏接到，实像能用光屏接到，用光屏呈接来辨别是实像还是虚像。

【解答】解：

（1）在比较明亮的环境中，很多物体都在射出光线，干扰人的视线，在较黑暗的环境中，蜡烛是最亮的，蜡烛射向平面镜的光线最多，反射光线最多，进入人眼的光线最多，感觉蜡烛的像最亮，所以应在比较暗的环境中进行实验。

（2）用透明的玻璃板代替平面镜，在物体一侧能看到物体的像，同时还能看到代替物体的另一个物体，便于确定像的位置，也便于比较物像的大小关系。

（3）实验时，她在玻璃板前放置点燃的蜡烛A，将蜡烛B放在玻璃板后并移动，在玻璃板的A侧观察；当B和A的像完全重合时说明像和物的大小相等；

（4）移动玻璃板后的蜡烛B，使它与蜡烛A在玻璃板中所成的像重合，移开蜡烛B，用白纸做屏幕放在该位置，直接观察白纸，在白纸上不能看到蜡烛的像，可知平面镜所成的像是虚像。

故答案为：（1）较暗；（2）像的位置；（3）大小相等；（4）不能；虚。

26．【分析】（1）弹簧测力计水平匀速直线拉动木块时，木块水平方向上受到拉力和滑动摩擦力作用，这两个力是平衡力，大小相等，滑动摩擦力等于拉力。

（2）实验时，用弹簧测力计直接拉动木块时，要保持木块匀速直线运动，滑动摩擦力才等于拉力。

因为滑动摩擦力跟压力大小和接触面粗糙程度有关，跟物体的运动速度，进行什么运动都没有关系，所以改进后的实验不必要求木块进行匀速直线运动，并且弹簧测力计示数是静止的容易读数。

（3）在探究摩擦力与接触面积的关系时，应控制压力大小和接触面的粗糙程度相同，据此对实验做出评价。

【解答】解：（1）用弹簧测力计拉动木块时，弹簧测力计示数显示拉力大小，木块在水平方向上进行匀速直线运动，水平方向上受到拉力和滑动摩擦力作用，这两个力是平衡力，根据二力平衡，力大小相等。

（2）因为滑动摩擦力跟压力大小和接触面粗糙程度有关，跟物体的运动速度，进行什么运动都没有关系，不一定要匀速拉动长木板，所以改进后的实验不必要求木块进行匀速直线运动，并且弹簧测力计是静止的容易读数。

（3）从实验过程可以看出，将木块沿竖直方向锯掉一半，受力面积改变的同时，压力也发生了改变，因此得出的结论是不正确的，因为没有控制压力的大小相同。

故答案为：（1）匀速直线；等于；（2）不一定；（3）不正确；没有控制压力相同。

27．【分析】（1）天平的正确调节：把天平放在水平台上，把游码拨到零刻度，调节天平横梁平衡时，平衡螺母向天平上翘的一端移动；

（2）根据标尺的分度值得出烧杯的质量，进而算出盐水的质量；

如图C量筒的分度值为1mL，据此得出盐水的体积，根据密度公式求出盐水的密度；

（3）烧杯中会残留部分盐水，使得测量的盐水的体积偏小，质量准确，根据ρ＝可知，测得盐水的密度偏大。

【解答】解：（1）将天平放在水平台上，将游码移到标尺左端的零刻线处，此时，指针在分度盘上的位置如图A所示，即指针左偏，右端上翘，他应将平衡螺母向右端调节，使天平平衡；

（2）①标尺的分度值为0.2g，空烧杯的质量：m0＝20g+10g+2g＝32g；

②量筒中盐水的质量为：m＝m1﹣m0＝55.0g﹣32g＝23g，

如图C所示，量筒的分度值为1mL，用量筒量出盐水的体积：V＝20mL＝20cm3，

③盐水的密度是：ρ＝＝＝1.15g/cm3＝1.15×103kg/m3；

（3）将盐水全部倒入量筒时，烧杯中会残留部分盐水，使得测量的盐水的体积偏小，质量准确，根据ρ＝可知，测得盐水的密度偏大。

故答案为：（1）右；（2）①32；③1.15×103；（3）偏大；将盐水全部倒入量筒时，烧杯中会残留部分盐水，使得测量的盐水的体积偏小，质量准确，根据ρ＝可知，测得盐水的密度偏大。

28．【分析】（1）为保护电路，连接电路时，开关应断开；

闭合开关前要将滑动变阻器的滑片P移到阻值最大处；

连接好电路后，他检查电路时发现电压表、电流表位置互换了，相当于将电压表接在电源两端；

（2）根据控制变量法，研究电流与电阻的关系时，需控制定值电阻两端的电压相同，当换上大电阻时，根据分压原理确定电压表示数的变化，由串联电路电压的规律结合分压原理确定滑片移动的方向；

（3）根据如图乙所示的电流I随电阻R变化的图像，由欧姆定律得出电阻两端的电压，据此分析回答；

（4）探究电流与电阻的关系，应保持电阻两端的电压不变，根据串联电路电压的规律求出变阻器分得的电压，根据分压原理，求出当接入25Ω电阻时变阻器连入电路中的电阻；

（5）已知灯的额定电流，根据P＝UI，求出灯正常发光时的电压即可，

①分析闭合开关S1，S2接a时电路的连接，首先使灯正常发光；

②分析闭合开关S1，S2接b时电路的连接，根据欧姆定律算出电路的总电阻，由串联电路电阻、电压的规律和欧姆定律算出R1的电阻、R1两端的电压以及小灯泡两端的电压，根据P＝UI表示出小灯泡的额定功率。

【解答】解：（1）为保护电路，连接电路时，开关应断开；闭合开关前要将滑动变阻器的滑片P移到阻值最大处，即A端；

连接好电路后，他检查电路时发现电压表、电流表位置互换了，则电压表串联在电路中，电流表与灯并联了，若此时闭合开关，电路的电流为0，电流表不会被烧坏；

（2）根据串联分压原理可知，将定值电阻由5Ω改接成10Ω的电阻，电阻增大，其分得的电压增大；

探究电流与电阻的实验中应控制电压不变，即应保持电阻两端的电压不变，根据串联电路电压的规律可知应增大滑动变阻器分得的电压，由分压原理，应增大滑动变阻器连入电路中的电阻，所以滑片应向A端移动，使电压表的示数保持不变，记下实验数据；

（3）根据如图乙所示的电流I随电阻R变化的图像知，电阻两端的电压为：UV＝IR＝0.4A×5Ω＝0.2A×10Ω＝0.1A×20Ω＝2V，为一定值，故由图像可以得出结论：导体两端电压一定时，通过导体的电流与导体的电阻成反比；

（4）电阻两端的电压始终保持UV＝2V，根据串联电路电压的规律，变阻器分得的电压：U滑＝U﹣UV＝3V﹣2V＝1V，变阻器分得的电压为电压表示数的0.5倍，根据分压原理，当接入25Ω电阻时，变阻器连入电路中的电阻为：

R滑＝0.5×25Ω＝12.5Ω，故为了完成整个实验，应该选取最大阻值至少12.5Ω的滑动变阻器，所以上述实验所选用的滑动变阻器是R2；

（5））①闭合开关前，先将R1、R2的阻值调到最大处；

②闭合开关S1，开关S2接a，灯泡L和R1串联，调节R1的阻值，使电流表示数为I额，小灯泡正常发光；

③闭合开关S1，开关S2接b，R2和R1串联，保持R1的阻值不变，此时电流表的示数为I2，此时R2连入电路的电阻最大，则R1接入电路的阻值为：R滑1＝﹣R2；

由②知R1两端的电压为：

U滑1＝I额R滑1＝I额（﹣R2），

灯泡两端的电压为：

UL＝U﹣U滑1＝U﹣I额（﹣R2），

小灯泡的额定功率为：

P额＝ULI额＝[U﹣I额（﹣R2）]•I额＝UI额﹣I额2（﹣R2）。

故答案为：（1）断开；A；不会；（2）A；电压；（3）导体两端电压一定时，通过导体的电流与导体的电阻成反比；（4）R2；（5）电流表示数为I额；R1的阻值不变；UI额﹣I额2（﹣R2）。

六、计算题（本大题共3小题，共22分）

29．【分析】（1）根据s＝vt计算小宁骑行的路程；

（2）根据G＝mg计算平衡车和人的总重力，根据阻力是总重力的0.1倍计算阻力大小，平衡车匀速行驶时，处于平衡状态，根据二力平衡可知，阻力与动力相等，最后根据P＝＝Fv计算功率。

【解答】解：（1）小宁骑行的路程为：s＝vt＝5m/s×120m/s＝600m；

（2）平衡车和人的总重力为：G＝mg＝70kg×10N/kg＝700N，

平衡车在水平面上匀速行驶时，处于平衡状态，所以平衡车的动力F＝f＝0.1G＝0.1×700N＝70N，

由P＝＝Fv可知，平衡车动力的功率为：P＝Fv＝70N×5m/s＝350W。

答：（1）小宁骑行的路程为600m；

（2）匀速骑行时平衡车动力的功率为350W。

30．【分析】（1）由ρ＝算出水的质量，根据Q吸＝c水mΔt算出速热过程水吸收的热量；

（2）当挂烫机处于速热档时，R1和R2并联，根据并联电路电压的规律和P1＝算出R1的功率，由并联电路电功率的规律算出R2的功率，根据R2＝算出R2的电阻；

（3）根据W＝P热t算出速热过程中消耗的电能，由η＝×100%算出速热过程的加热效率。

【解答】解：（1）由ρ＝可得水的质量为：

m水＝ρ水V水＝1.0×103kg/m3×80×10﹣6m3＝0.08kg，

速热过程水吸收的热量：

Q吸＝c水mΔt＝4.2×103J/（kg•℃）×0.08kg×（120℃﹣20℃）＝3.36×104J；

（2）当挂烫机处于速热档时，R1和R2并联，

则R1的功率为：

P1＝＝＝800W；

由并联电路电功率的规律知R2的功率为：

P2＝P热﹣P1＝1200W﹣800W＝400W，

根据P＝知R2的电阻为：

R2＝＝＝121Ω；

（3）速热过程中消耗的电能为：

W＝P热t＝1200W×30s＝3.6×104J，

速热过程的加热效率为：

η＝×100%＝×100%≈93.3%。

答：（1）速热过程水吸收的热量为3.36×104J；

（2）R2的阻值为121Ω；

（3）速热过程的加热效率为93.3%。

31．【分析】（1）由图乙看在当压力F＝0，即空载时压力传感器的阻值；

（2）由图甲可知，压力传感器R与定值电阻R0串联，根据串联电路的特点和欧姆定律可求出电源电压；

（3）当电路中的电流超过I大＝0.6A时，电路开始报警，根据欧姆定律求出此时电路中的总电阻，根据串联电路的特点求出压出传感器R的阻值；根据图乙可知此时压力传感器上受到的压力；根据杠杆的平衡条件求出货物的重力，根据G＝mg求出货物的质量。

【解答】解：（1）由图乙可知，当F＝0时，压力传感器的阻值为100Ω；

（2）由图甲可知，压力传感器R与定值电阻R0串联，当F＝0时，压力传感器的阻值为100Ω；

根据串联电路的特点可知，电路中的总电阻R总＝R+R0＝100Ω+20Ω＝120Ω，

根据欧姆定律可知，电源电压U＝IR总＝0.2A×120Ω＝24V；

（3）当电路中的电流超过I大＝0.6A时，电路开始报警，

根据欧姆定律可知，此时电路中的总电阻R总′＝＝＝40Ω；

根据串联电路的特点可知，压力传感器的阻值R′＝R总′﹣R0＝40Ω﹣20Ω＝20Ω；

由图乙可知，当R′＝20Ω时，压力传感器上受到的压力F′＝40N；

根据杠杆的平衡条件可知，G•OA＝F′•OB，

则G＝＝＝200N；

由G＝mg可知，货物的质量m＝＝＝20kg。

答：（1）空载时压力传感器的阻值为100Ω；

（2）电源电压为24V；

（3）平板上货物的质量超过20kg时电路开始报警。
