专题06 电场和磁场的基本性质 【练】（原卷版）

这是一份专题06 电场和磁场的基本性质 【练】（原卷版），共9页。试卷主要包含了单选题，多选题，解答题等内容，欢迎下载使用。

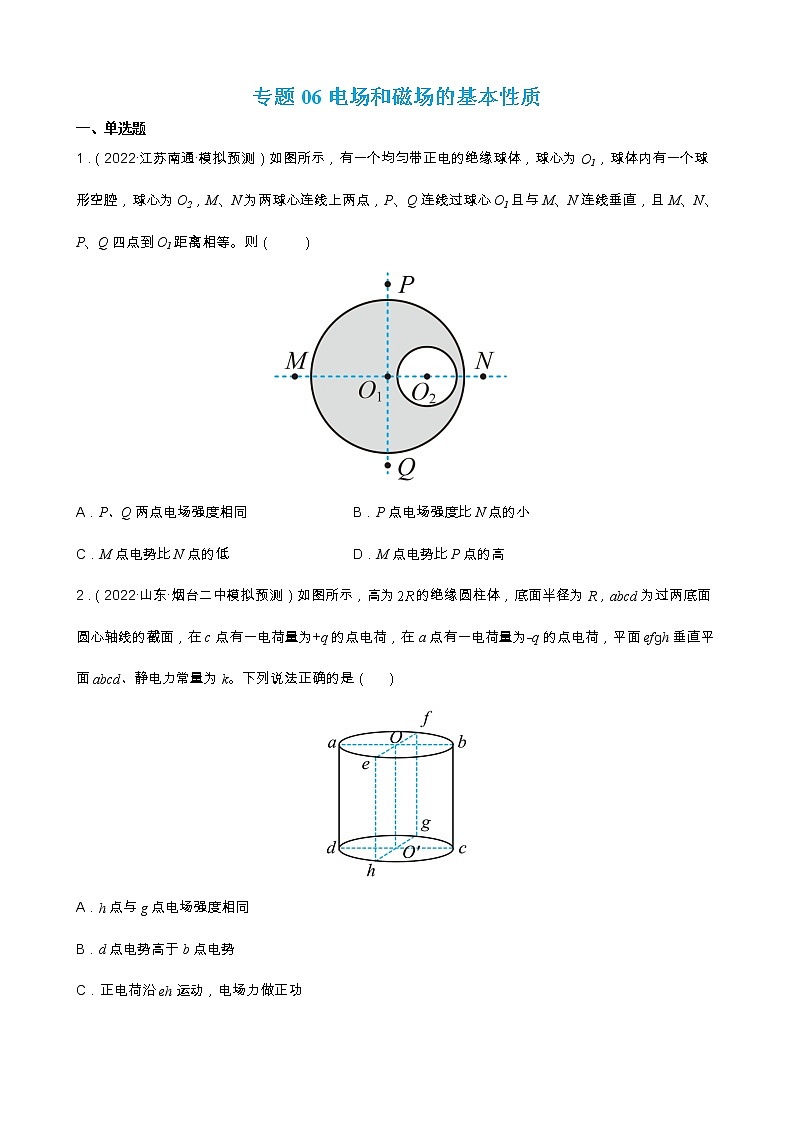

1．（2022·江苏南通·模拟预测）如图所示，有一个均匀带正电的绝缘球体，球心为O1，球体内有一个球形空腔，球心为O2，M、N为两球心连线上两点，P、Q连线过球心O1且与M、N连线垂直，且M、N、P、Q四点到O1距离相等。则（ ）
A．P、Q两点电场强度相同B．P点电场强度比N点的小
C．M点电势比N点的低D．M点电势比P点的高
2．（2022·山东·烟台二中模拟预测）如图所示，高为的绝缘圆柱体，底面半径为R，abcd为过两底面圆心轴线的截面，在c点有一电荷量为+q的点电荷，在a点有一电荷量为-q的点电荷，平面efgh垂直平面abcd、静电力常量为k。下列说法正确的是（ ）
A．h点与g点电场强度相同
B．d点电势高于b点电势
C．正电荷沿eh运动，电场力做正功
D．f点的电场强度大小为

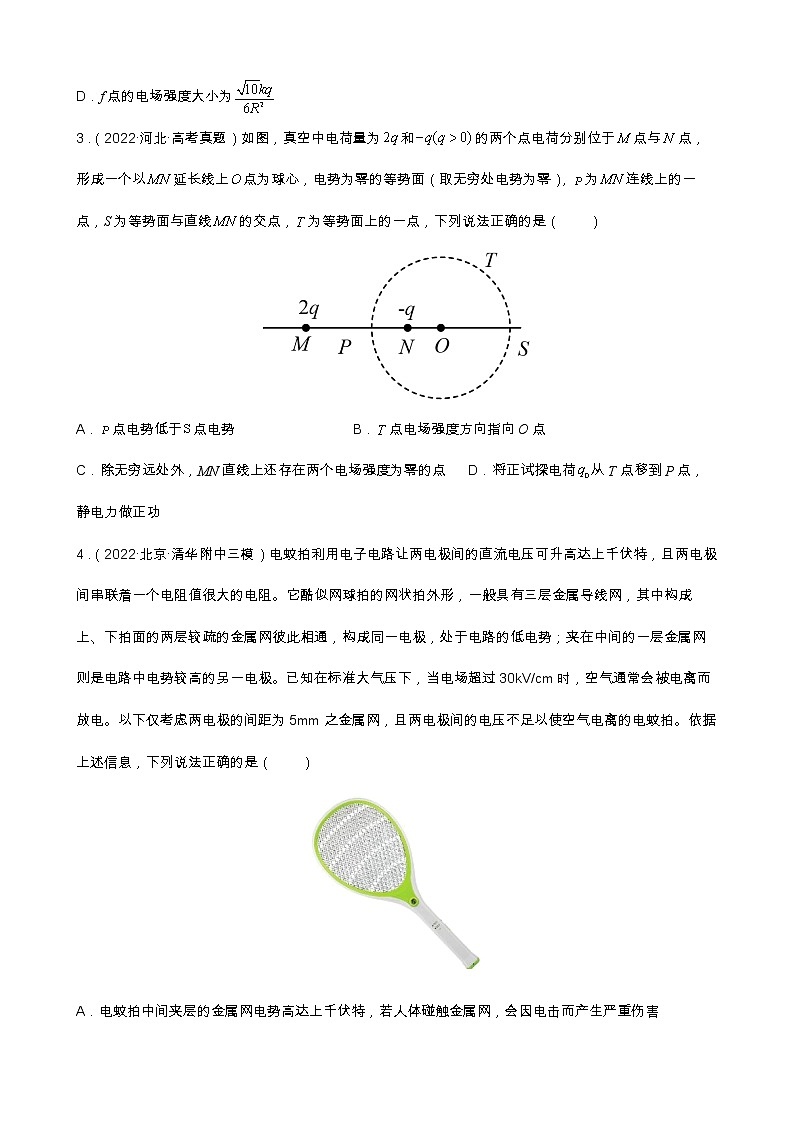

3．（2022·河北·高考真题）如图，真空中电荷量为和的两个点电荷分别位于点与点，形成一个以延长线上点为球心，电势为零的等势面（取无穷处电势为零），为连线上的一点，S为等势面与直线的交点，为等势面上的一点，下列说法正确的是（ ）
A．点电势低于点电势B．点电场强度方向指向O点
C．除无穷远处外，MN直线上还存在两个电场强度为零的点D．将正试探电荷从T点移到P点，静电力做正功
4．（2022·北京·清华附中三模）电蚊拍利用电子电路让两电极间的直流电压可升高达上千伏特，且两电极间串联着一个电阻值很大的电阻。它酷似网球拍的网状拍外形，一般具有三层金属导线网，其中构成上、下拍面的两层较疏的金属网彼此相通，构成同一电极，处于电路的低电势；夹在中间的一层金属网则是电路中电势较高的另一电极。已知在标准大气压下，当电场超过30kV/cm时，空气通常会被电离而放电。以下仅考虑两电极的间距为5mm之金属网，且两电极间的电压不足以使空气电离的电蚊拍。依据上述信息，下列说法正确的是（ ）
A．电蚊拍中间夹层的金属网电势高达上千伏特，若人体碰触金属网，会因电击而产生严重伤害
B．闪电生成的基本原理与电蚊拍电离空气放电的原理是一样的
C．电蚊拍拍面上的电子由较高的原子能级跃迁回低能级时释放的能量可使空气电离
D．该电蚊拍两电极间的电压可升高至30kV

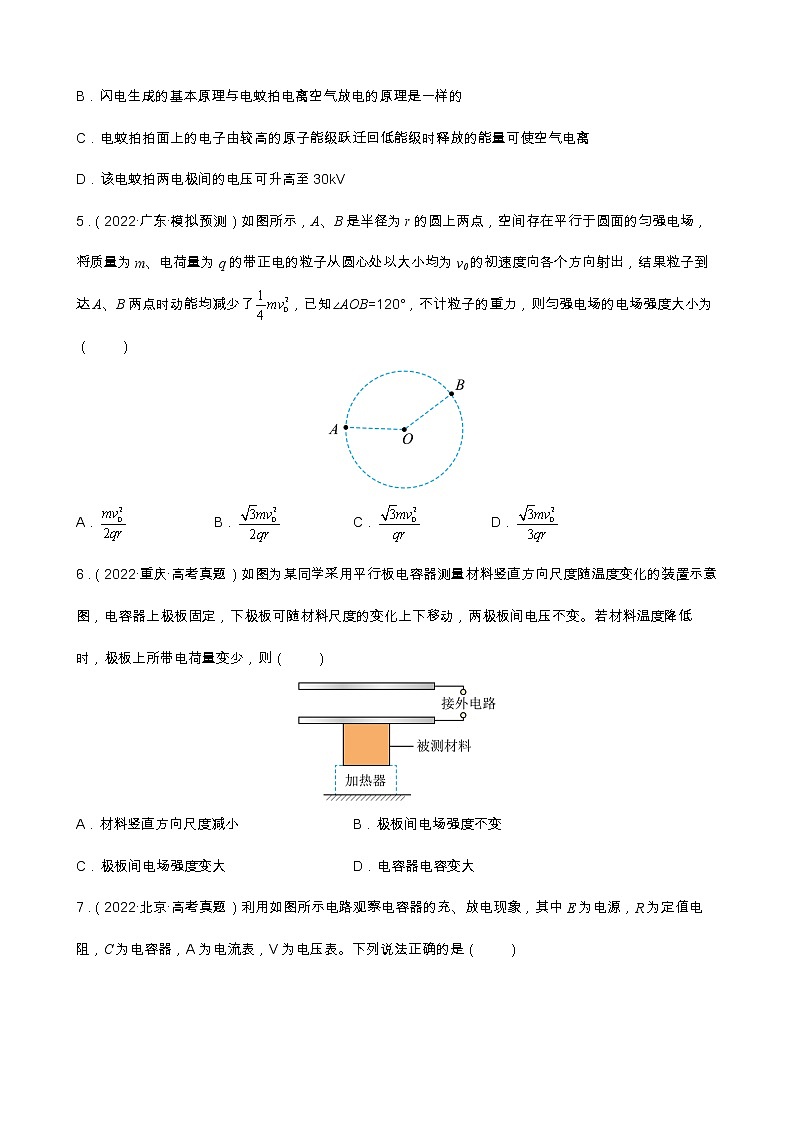

5．（2022·广东·模拟预测）如图所示，A、B是半径为r的圆上两点，空间存在平行于圆面的匀强电场，将质量为m、电荷量为q的带正电的粒子从圆心处以大小均为v0的初速度向各个方向射出，结果粒子到达A、B两点时动能均减少了，已知∠AOB=120°，不计粒子的重力，则匀强电场的电场强度大小为（ ）
A．B．C．D．
6．（2022·重庆·高考真题）如图为某同学采用平行板电容器测量材料竖直方向尺度随温度变化的装置示意图，电容器上极板固定，下极板可随材料尺度的变化上下移动，两极板间电压不变。若材料温度降低时，极板上所带电荷量变少，则（ ）
A．材料竖直方向尺度减小B．极板间电场强度不变
C．极板间电场强度变大D．电容器电容变大
7．（2022·北京·高考真题）利用如图所示电路观察电容器的充、放电现象，其中E为电源，R为定值电阻，C为电容器，A为电流表，V为电压表。下列说法正确的是（ ）
A．充电过程中，电流表的示数逐渐增大后趋于稳定
B．充电过程中，电压表的示数迅速增大后趋于稳定
C．放电过程中，电流表的示数均匀减小至零
D．放电过程中，电压表的示数均匀减小至零
8．（2022·浙江·高考真题）下列说法正确的是（ ）
A．恒定磁场对静置于其中的电荷有力的作用
B．小磁针N极在磁场中的受力方向是该点磁感应强度的方向
C．正弦交流发电机工作时，穿过线圈平面的磁通量最大时，电流最大
D．升压变压器中，副线圈的磁通量变化率大于原线圈的磁通量变化率
9．（2022·北京·高考真题）如图所示平面内，在通有图示方向电流I的长直导线右侧，固定一矩形金属线框，边与导线平行。调节电流I使得空间各点的磁感应强度随时间均匀增加，则（ ）
A．线框中产生的感应电流方向为
B．线框中产生的感应电流逐渐增大
C．线框边所受的安培力大小恒定
D．线框整体受到的安培力方向水平向右
二、多选题
10．（2022·重庆·高考真题）如图为两点电荷Q、的电场等势面分布示意图，Q、位于x轴上，相邻等势面的电势差为。若x轴上的M点和N点位于等势面上，P为某等势面上一点，则（ ）
A．N点的电场强度大小比M点的大
B．Q为正电荷
C．M点的电场方向沿x轴负方向
D．P点与M点的电势差为
11．（2022·青海西宁·二模）如图所示，在匀强电场中，有边长为5cm的等边三角形ABC，三角形所在平面与匀强电场的电场线平行，O点为该三角形的中心，三角形各顶点的电势分别为=1V、=3V、=5V，下列说法正确的是（ ）
A．O点电势为3V
B．匀强电场的场强大小为80V/m，方向由A指向C
C．在三角形ABC外接圆的圆周上电势最低点的电势为1V
D．将电子由C点移到A点，电子的电势能增加了4eV
12．（2022·湖北·高考真题）如图所示，两平行导轨在同一水平面内。一导体棒垂直放在导轨上，棒与导轨间的动摩擦因数恒定。整个装置置于匀强磁场中，磁感应强度大小恒定，方向与金属棒垂直、与水平向右方向的夹角θ可调。导体棒沿导轨向右运动，现给导体棒通以图示方向的恒定电流，适当调整磁场方向，可以使导体棒沿导轨做匀加速运动或匀减速运动。已知导体棒加速时，加速度的最大值为g；减速时，加速度的最大值为g，其中g为重力加速度大小。下列说法正确的是（ ）
A．棒与导轨间的动摩擦因数为
B．棒与导轨间的动摩擦因数为
C．加速阶段加速度大小最大时，磁场方向斜向下，θ=60°
D．减速阶段加速度大小最大时，磁场方向斜向上，θ=150°
三、解答题
13．（2022·贵州贵阳·模拟预测）如图所示，一质量为、带电量为的粒子以初速度沿轴正方向从坐标原点射入，并经过图中点，点的坐标，，不计粒子重力。
（1）若上述过程仅由方向垂直于纸面的匀强磁场实现，求磁感应强度的大小；
（2）若上述过程仅由方向平行轴的匀强电场实现，求粒子经过点时的动能。
14．（2022·山东·模拟预测）如图甲，空间直角坐标系中，界面M、荧光屏N均与平面平行，界面M将空间分为区域I和区域II两部分，界面M与平面间距离为L，z轴与界面M相交于O1，与荧光屏N交于O2，在荧光屏上建立图示坐标系。区域I空间有与y轴平行向上的匀强电场，区域II空间先后有沿z轴正方向和x轴正方向的匀强磁场，磁感应强度大小随时间变化规律如图乙（B0已知，界面在磁场中）。两个电荷量均为q、质量均为m的带正电粒子分别从y轴正半轴上的两点沿z轴正方向先后射出，两粒子射出位置的y坐标之比，经过区域I，两粒子同时到达O1点，其中粒子到达O1点时速度大小为v0，与z轴正方向间夹角；在O1点有一调速装置，使经过O1点的粒子只保留y轴方向的速度分量；t=0时刻两粒子从O1点沿y轴负向射出，经过区域II，a粒子刚好能打到荧光屏N上，不计粒子重力，不考虑场的边缘效应，求：
（1）区域I内电场强度E的大小；
（2）界面M与荧光屏N间的距离d；
（3）粒子打在荧光屏上的时刻及位置坐标（）。
15．（2022·上海·模拟预测）如图，真空中A点固定放置一电量为+Q的点电荷A，一质量为m、电量为+q的检验电荷B在距A为处，仅在电场力作用下以大小为的速度正对A运动，AB连线上有间距相等的a、b、c三点。已知：取无穷远处电势为零，真空中静止正点电荷电场中某点电势可表示为：，其中k为静电力恒量、Q为场源电荷电量、r为该点到场源电荷的距离。
（1）用线条描绘点电荷A周围电场强度和电势的分布情况；
（2）分析、比较ab间电势差与bc间电势差的大小；
（3）求运动过程中检验电荷B与点电荷A之间的最小距离；
（4）描述电场能量性质分布的等势线与重力场中的等高线有很多相似之处。如图（b）为一山地地形的等高线分布图，每两条等高线间表示相同的高度差。试比较该等高线分布图与点电荷电场的等势线分布图，从能量的角度分析两者有何共同特点；
（5）如图（c）所示，现有5个间隔相等的小球，以相同的速度并排冲向图（b）中的山地，不考虑摩擦作用的不同，试在右侧框图中画出5个小球接下来的大致运动轨迹。
