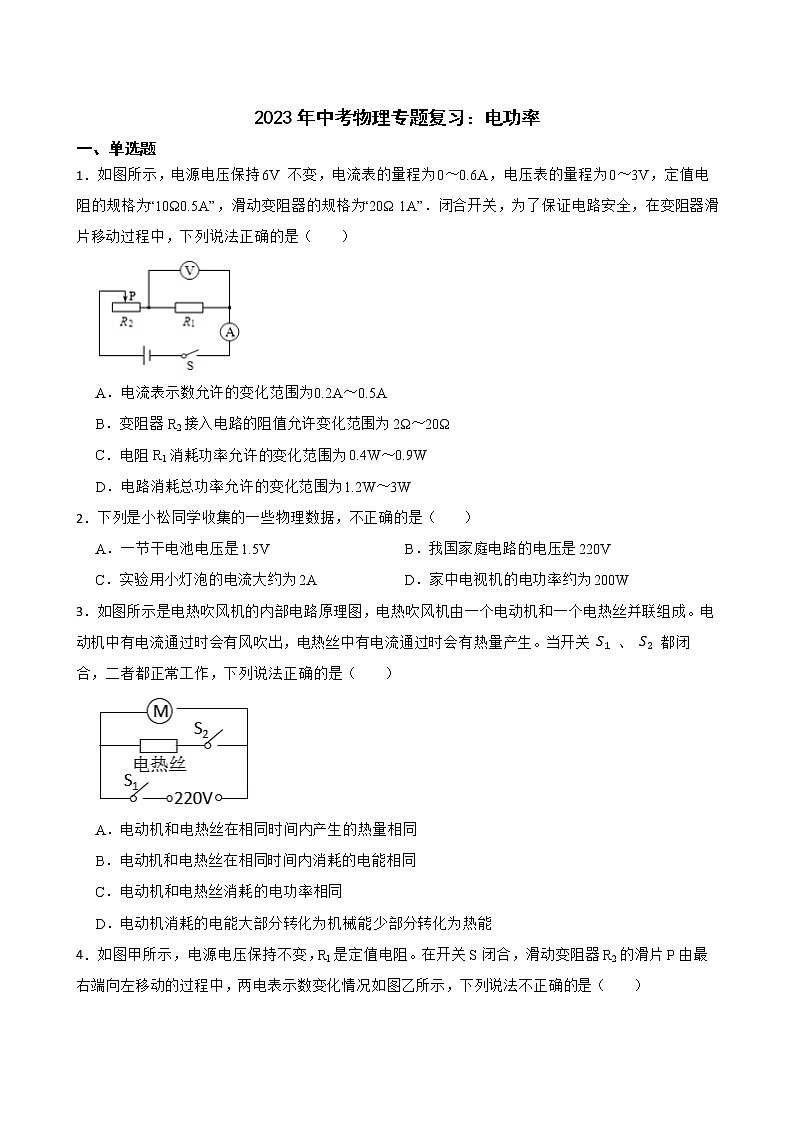

2023年中考物理专题复习：电功率

这是一份2023年中考物理专题复习：电功率，共9页。试卷主要包含了单选题，填空题，综合题等内容，欢迎下载使用。

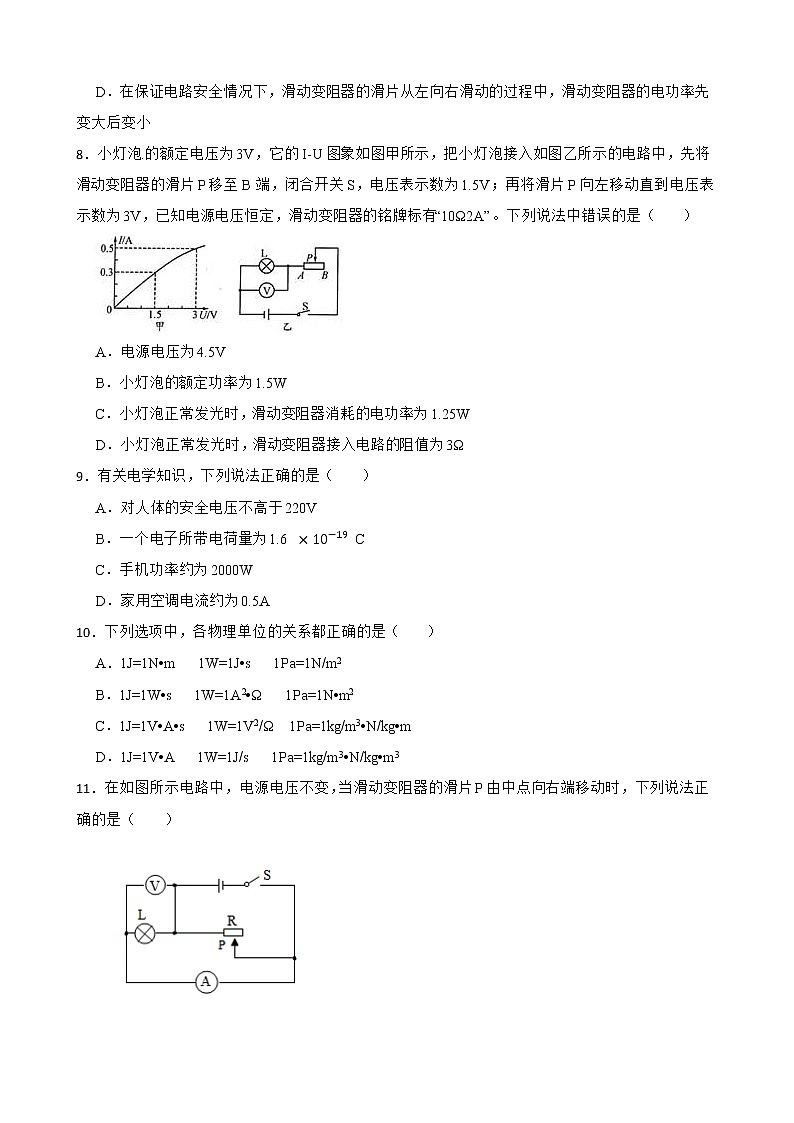

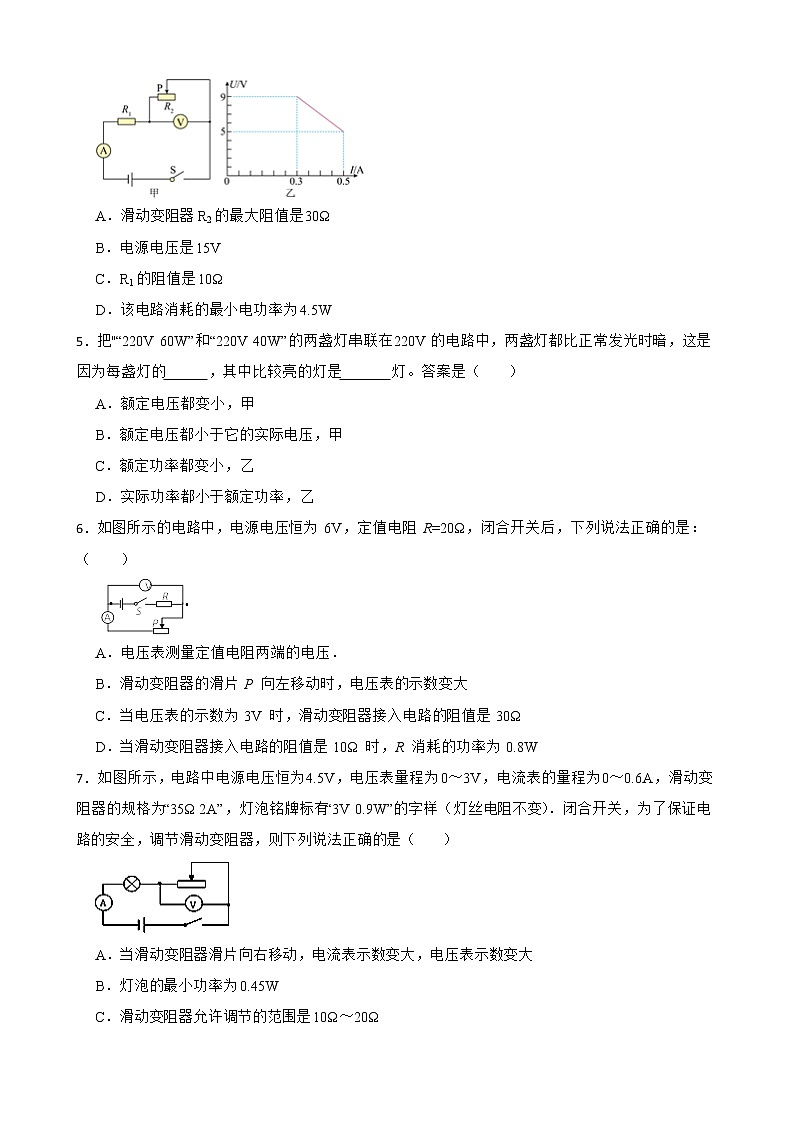

 2023年中考物理专题复习：电功率一、单选题1．如图所示，电源电压保持6V 不变，电流表的量程为0～0.6A，电压表的量程为0～3V，定值电阻的规格为“10Ω0.5A”，滑动变阻器的规格为“20Ω 1A”．闭合开关，为了保证电路安全，在变阻器滑片移动过程中，下列说法正确的是（　　）A．电流表示数允许的变化范围为0.2A～0.5AB．变阻器R2接入电路的阻值允许变化范围为2Ω～20ΩC．电阻R1消耗功率允许的变化范围为0.4W～0.9WD．电路消耗总功率允许的变化范围为1.2W～3W2．下列是小松同学收集的一些物理数据，不正确的是（　　）  A．一节干电池电压是1.5V B．我国家庭电路的电压是220VC．实验用小灯泡的电流大约为2A D．家中电视机的电功率约为200W3．如图所示是电热吹风机的内部电路原理图，电热吹风机由一个电动机和一个电热丝并联组成。电动机中有电流通过时会有风吹出，电热丝中有电流通过时会有热量产生。当开关 、 都闭合，二者都正常工作，下列说法正确的是（　　）  A．电动机和电热丝在相同时间内产生的热量相同B．电动机和电热丝在相同时间内消耗的电能相同C．电动机和电热丝消耗的电功率相同D．电动机消耗的电能大部分转化为机械能,少部分转化为热能4．如图甲所示，电源电压保持不变，R1是定值电阻。在开关S闭合，滑动变阻器R2的滑片P由最右端向左移动的过程中，两电表示数变化情况如图乙所示，下列说法不正确的是（　　）  A．滑动变阻器R2的最大阻值是30ΩB．电源电压是15VC．R1的阻值是10ΩD．该电路消耗的最小电功率为4.5W5．把"“220V 60W”和“220V 40W”的两盏灯串联在220V的电路中，两盏灯都比正常发光时暗，这是因为每盏灯的      ，其中比较亮的灯是       灯。答案是（　　）A．额定电压都变小，甲B．额定电压都小于它的实际电压，甲C．额定功率都变小，乙D．实际功率都小于额定功率，乙6．如图所示的电路中，电源电压恒为 6V，定值电阻 R=20Ω，闭合开关后，下列说法正确的是：（　　）A．电压表测量定值电阻两端的电压．B．滑动变阻器的滑片 P 向左移动时，电压表的示数变大C．当电压表的示数为 3V 时，滑动变阻器接入电路的阻值是 30ΩD．当滑动变阻器接入电路的阻值是 10Ω 时，R 消耗的功率为 0.8W7．如图所示，电路中电源电压恒为4.5V，电压表量程为0～3V，电流表的量程为0～0.6A，滑动变阻器的规格为“35Ω 2A”，灯泡铭牌标有“3V 0.9W”的字样（灯丝电阻不变）．闭合开关，为了保证电路的安全，调节滑动变阻器，则下列说法正确的是（　　）  A．当滑动变阻器滑片向右移动，电流表示数变大，电压表示数变大B．灯泡的最小功率为0.45WC．滑动变阻器允许调节的范围是10Ω～20ΩD．在保证电路安全情况下，滑动变阻器的滑片从左向右滑动的过程中，滑动变阻器的电功率先变大后变小8．小灯泡.的额定电压为3V，它的I-U图象如图甲所示，把小灯泡接入如图乙所示的电路中，先将滑动变阻器的滑片P移至B端，闭合开关S，电压表示数为1.5V；再将滑片P向左移动直到电压表示数为3V，已知电源电压恒定，滑动变阻器的铭牌标有“10Ω2A”。下列说法中错误的是（　　）  A．电源电压为4.5VB．小灯泡的额定功率为1.5WC．小灯泡正常发光时，滑动变阻器消耗的电功率为1.25WD．小灯泡正常发光时，滑动变阻器接入电路的阻值为3Ω9．有关电学知识，下列说法正确的是（　　）   A．对人体的安全电压不高于220VB．一个电子所带电荷量为1.6 CC．手机功率约为2000WD．家用空调电流约为0.5A10．下列选项中，各物理单位的关系都正确的是（　　）   A．1J=1N•m   1W=1J•s   1Pa=1N/m2B．1J=1W•s   1W=1A2•Ω   1Pa=1N•m2C．1J=1V•A•s   1W=1V2/Ω  1Pa=1kg/m3•N/kg•mD．1J=1V•A   1W=1J/s   1Pa=1kg/m3•N/kg•m311．在如图所示电路中，电源电压不变，当滑动变阻器的滑片P由中点向右端移动时，下列说法正确的是（　　）  A．电流表的示数变小 B．电路消耗的总功率减小C．灯泡变亮 D．电压表的示数变小12．如图甲所示电路，电源电压不变，R1是定值电阻，R2是滑动变阻器．闭合开关，将滑动变阻器滑片由一端移动到另一端的过程中，电路中电流表示数和电压表示数的关系如图乙所示。则滑动变阻器滑片由一端移到另一端的过程中（　　）A．定值电阻电功率的最小值为1.35WB．定值电阻电功率的变化为4.05WC．电路总功率的最大值为6.4WD．电路总功率的最小值为1.8W二、填空题13．将定值电阻R两端的电压从9V减少到6V时。通过它的电流变化了0.2A，则电阻R所消耗的电功率减少了　     　W；定值电阻R的阻值为　     　Ω。14．小明家的电度表在1min内转了320转．如图所示，他利用物理课上学到的知识，计算出了此时家用电器的功率为　     　W，当电路中同时接入功率为1000W的饭锅，干路电流为　     　 A．  15．现有标着“6V 6W”字样的灯泡L：
⑴该灯泡L正常发光时的电流是　     　 A，电阻是　     　 Ω。
⑵如图甲所示，把灯泡L与电压恒为6V的电源相接，在t=0s时刻，合上开关S，测得流过灯泡L的电流与通电时间关系如图乙所示，则： ① 合上开关S瞬间，流过灯泡的电流是　     　 A，灯泡的实际功率是　     　 W；②在　                                 　 时刻开始灯泡正常发光；③合上开关瞬间灯泡的电阻和正常发光时灯泡的电阻之比是　     　 ；④灯泡常常在合上开关瞬间时易损坏，导致这种现象的原因是　                               　 。
⑶灯泡L的电流随电压变化的曲线如图丙所示，现把两只均标有“6V  6W”字样的灯泡L1和L2连接成如图丁所示的电路，电压恒为6V。如果同时只闭合开关　     　 ，可使两灯都能正常发光；如果只同时闭合开关S1、S2，电流表的示数是　     　 A；如果只闭合开关S2，电路消耗的总功率是 　     　 W。
 16．智能手机耗电量大，移动充电宝应运而生，移动充电宝就是一个可充电的锂聚合物电池．某品牌移动充电宝部分相关参数如表格．该充电宝完全充满电时储存的电能为　     　J，输出功率为　     　W．  三、综合题17．如图甲所示，电源电压U=10V，R1为定值电阻，阻值为20Ω，R为滑动变阻器，R的最大阻值为50Ω，小灯泡上标有“6V 3W”字样，小灯泡的U﹣I关系如图乙所示．求：（1）小灯泡正常工作时通过灯丝的电流．（2）S闭合，S1、S2都断开时，调节滑动变阻器滑片使小灯泡两端的电压为4V时，滑动变阻器接入电路的阻值．（3）S、S1、S2都闭合时，调节滑动变阻器滑片到何处时，整个电路消耗的总功率最小，这个最小功率是多少？18．如图所示是额定电压为220V的理发用电吹风的典型电路，其中电热丝通电后可以发热，电动机通电后可以送风，且电动机的额定功率为120W．（1）要送冷风，选择开关应放在　     　位置；要送热风，选择开关应放在　     　位置．（填“A”、“B”或“C”）（2）若电吹风在额定电压下工作，送冷风时，通电8min电流所做的功是多少？（3）若电吹风在额定电压下工作，送热风时电路消耗的总功率为560W，则电热丝R的阻值应为多大？19．如图、如图所示是我们常见的可调节亮度的台灯及电路图，变阻器R的最大电阻值为2200Ω，台灯灯泡的铭牌如图所示． （不计灯丝电阻的变化）求：（1）台灯灯泡的电阻．（2）灯泡正常发光时的电流．（3）台灯处在最省电时的工作状态时，灯泡的电功率．20．如图所示，小灯泡上仅看见“6V”字样，滑动变阻器上标有最大阻值30Ω，当闭合开关S，且将滑片P移至最左端时，小灯泡正常发光，电流表示数为0.3A(设灯丝电阻不变)，求：（1）电源电压。（2）将滑片移至滑动变阻器的最右端时，灯泡的实际功率多大。
答案解析部分1．【答案】C2．【答案】C3．【答案】D4．【答案】C5．【答案】D6．【答案】D7．【答案】D8．【答案】C9．【答案】B10．【答案】C11．【答案】B12．【答案】D13．【答案】3；1514．【答案】6000；31.815．【答案】1；6；6；36；；；小灯泡的实际功率远大于额定功率；S1、S3；1；316．【答案】36000；417．【答案】（1）解：由P=UI可得，小灯泡正常工作时通过灯丝的电流：IL=PL/UL=3W/6V=0.5A（2）解：S闭合，S1、S2都断开时，滑动变阻器与灯泡L串联，电压表测L两端的电压，电流表测电路中的电流，因串联电路中总电压等于各分电压之和，所以，滑动变阻器两端的电压：U滑=U-UL′=10V-4V=6V，因串联电路中各处的电流相等，所以，由图象可知，电路中的电流I=IL′=0.4A，由I=U/R可得，滑动变阻器接入电路中的电阻：R滑=U滑/I=6V/0.4A=15Ω（3）解：S、S1、S2都闭合时，R1与滑动变阻器并联，电流表测干路电流，当滑片位于b端时，接入电路中的电阻最大，电路消耗的总功率最小，因并联电路中总电阻的倒数等于各分电阻倒数之和，所以，电路中的总电阻：R总=RR1/R+R1=50Ω×20Ω/50Ω+20Ω=100/7Ω，电路的最小功率：P小=U2/R总=（10V）2/100/7/Ω=7W18．【答案】（1）B；A（2）解：电流做的功W=P1t=120W×8×60S=57600J．答：通电8min电流所做的功是57600J．（3）解：电热丝发热功率为P2=560W﹣120W=440W．电热丝的电阻R由P= 得R= = =110Ω．答：电热丝R的阻值应为110Ω19．【答案】（1）解：由P=U2/R可得，灯泡电阻：RL =U2L额/PL额=(220V)2/22W=2200Ω（2）解：灯泡正常发光时两端的电压UL =220V，功率PL =22W，由P=UI可得，通过灯泡的电流：IL额 =PL额/UL额=22W/220V=0.1A（3）解：因为电路电压一定，总电阻越大功率越小就越省电，∵串联电路中总电阻等于各分电阻之和，∴此时电路中的电流：I=U/RL+R=220V/2200Ω+2200Ω=0.05A，灯泡的电功率：P灯泡 =I2 RL =（0.05A）2 ×2200Ω=5.5W20．【答案】（1）解：将滑片P移至最左端时，只有灯泡接入电路工作，且小灯泡正常发光，故：电源电压： .（2）解：灯泡的电阻为： .将滑片移至滑动变阻器的最右端时，电路中的电流为： .灯泡的实际功率为： 当灯泡两端电压是3V时，整个电路工作一分钟消耗的电能。解：当灯泡两端电压是3V时，电路中的电流又为： . ，电路工作一分钟消耗的电能为
