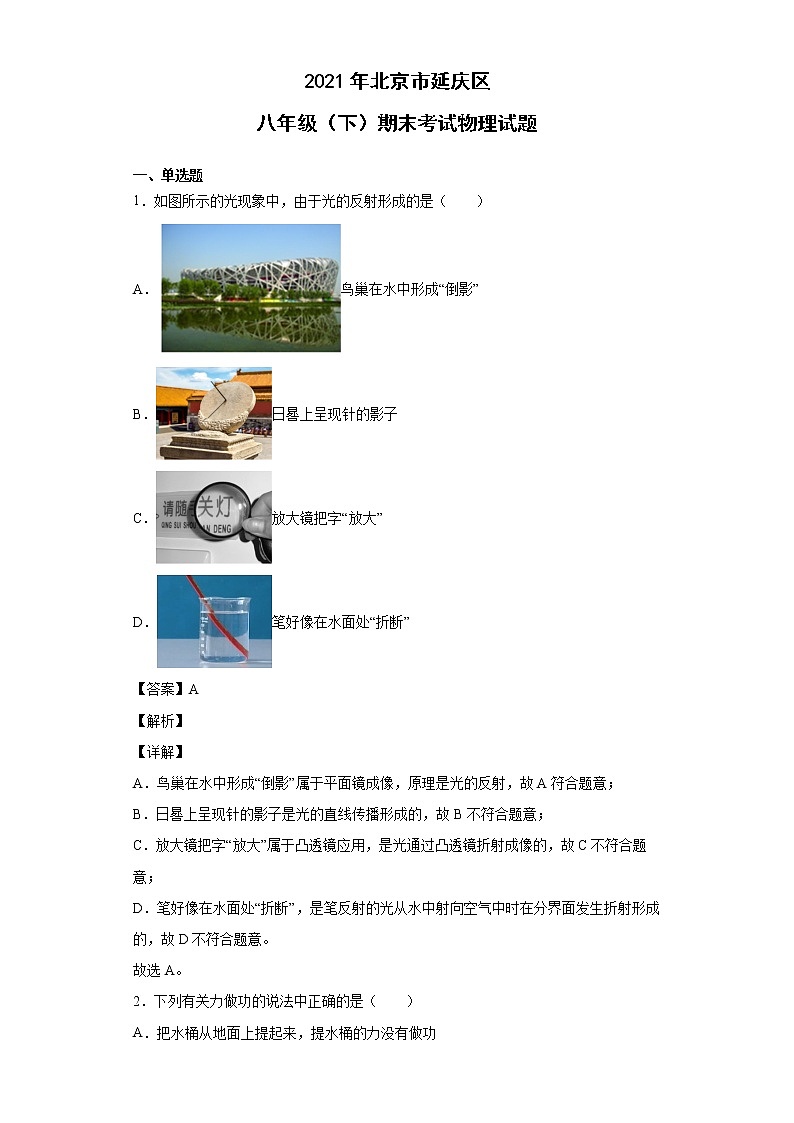

2021年北京市延庆区
八年级（下）期末考试物理试题

一、单选题
1．如图所示的光现象中，由于光的反射形成的是（　　）
A．鸟巢在水中形成“倒影”
B．日晷上呈现针的影子
C．放大镜把字“放大”
D．笔好像在水面处“折断”
【答案】A
【解析】
【详解】
A．鸟巢在水中形成“倒影”属于平面镜成像，原理是光的反射，故A符合题意；
B．日晷上呈现针的影子是光的直线传播形成的，故B不符合题意；
C．放大镜把字“放大”属于凸透镜应用，是光通过凸透镜折射成像的，故C不符合题意；
D．笔好像在水面处“折断”，是笔反射的光从水中射向空气中时在分界面发生折射形成的，故D不符合题意。
故选A。
2．下列有关力做功的说法中正确的是（　　）
A．把水桶从地面上提起来，提水桶的力没有做功
B．用水平力推着购物车前进，推车的力做了功
C．书静止在水平桌面上，书受到的支持力做了功
D．挂钩上的书包静止时，书包受到的拉力做了功
【答案】B
【解析】
【分析】
【详解】
A．把水桶从地面上提起来，提水桶有力，且水桶沿提力的方向移动了一段距离，故提水桶的力对物体做了功，故A错误；
B．用水平力推着购物车前进，有力作用在车上且车沿力的方向移动了一段距离，所以推车的力做了功，故B正确；
C．书静止在水平桌面上，书受到的支持力由于没有移动距离，所以支持力没有做功，故C错误；
D．挂钩上的书包静止时，书包受到的拉力由于没有移动距离，所以拉力没有做功，故D错误。
故选B。

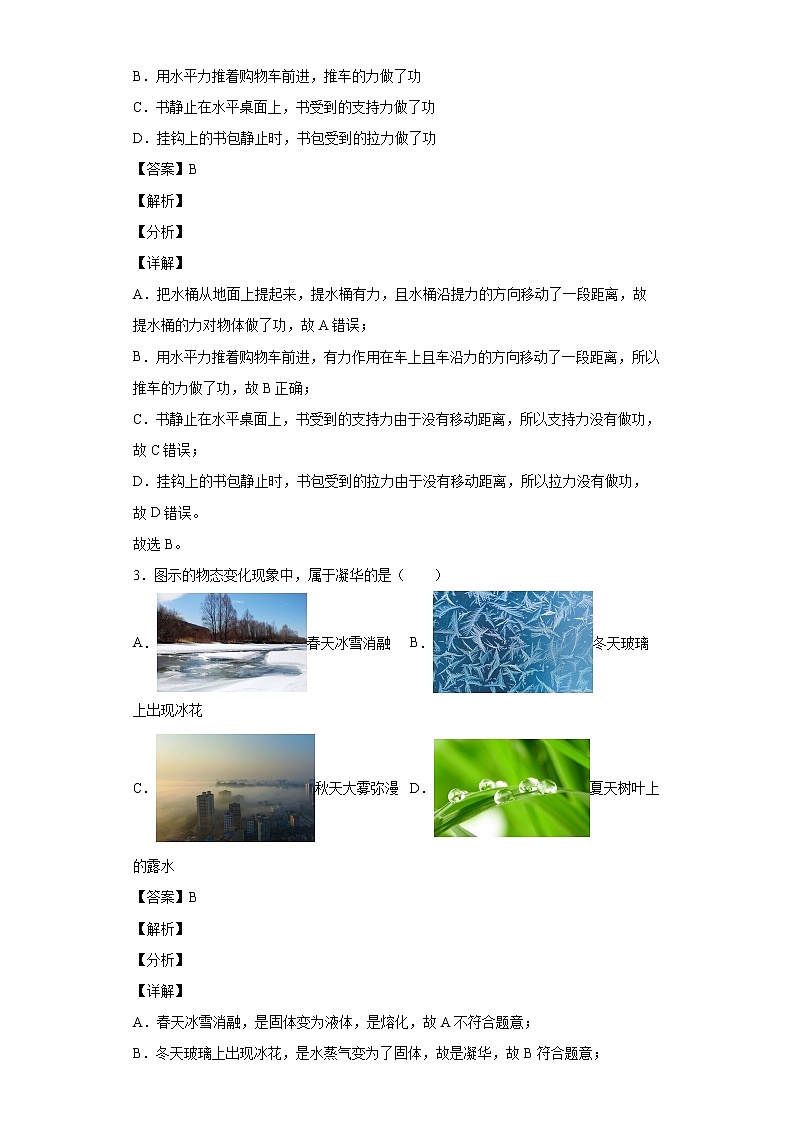

3．图示的物态变化现象中，属于凝华的是（　　）
A．春天冰雪消融 B．冬天玻璃上出现冰花
C．秋天大雾弥漫 D．夏天树叶上的露水
【答案】B
【解析】
【分析】
【详解】
A．春天冰雪消融，是固体变为液体，是熔化，故A不符合题意；
B．冬天玻璃上出现冰花，是水蒸气变为了固体，故是凝华，故B符合题意；
C．秋天大雾弥漫，大雾是小水珠，故是水蒸气变为了液态的小水珠，故是液化，C不符合题意；
D．夏天树叶上的露水，露水是小水珠，故是水蒸气变为了液态的小水珠，故是液化，D不符合题意。
故选B。

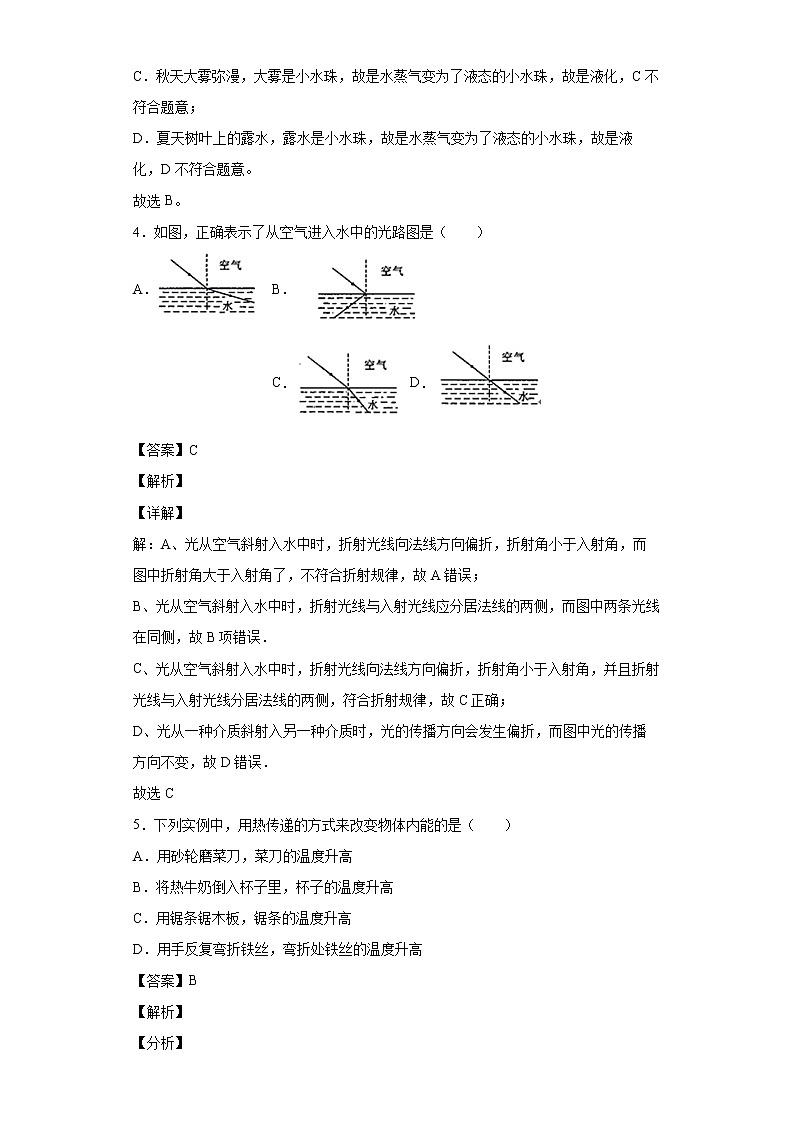

4．如图，正确表示了从空气进入水中的光路图是（　　）
A． B． C． D．
【答案】C
【解析】
【详解】
解：A、光从空气斜射入水中时，折射光线向法线方向偏折，折射角小于入射角，而图中折射角大于入射角了，不符合折射规律，故A错误；
B、光从空气斜射入水中时，折射光线与入射光线应分居法线的两侧，而图中两条光线在同侧，故B项错误．
C、光从空气斜射入水中时，折射光线向法线方向偏折，折射角小于入射角，并且折射光线与入射光线分居法线的两侧，符合折射规律，故C正确；
D、光从一种介质斜射入另一种介质时，光的传播方向会发生偏折，而图中光的传播方向不变，故D错误．
故选C
5．下列实例中，用热传递的方式来改变物体内能的是（　　）
A．用砂轮磨菜刀，菜刀的温度升高
B．将热牛奶倒入杯子里，杯子的温度升高
C．用锯条锯木板，锯条的温度升高
D．用手反复弯折铁丝，弯折处铁丝的温度升高
【答案】B
【解析】
【分析】
【详解】
A．用砂轮磨菜刀，克服摩擦力做功，故菜刀的温度升高，涉及了能量转化，故通过做功的方式改变物体内能，故A不符合题意；
B．将热牛奶倒入杯子里，热牛奶将热量传递给杯子，杯子的温度升高，只涉及能量的转移，故是热传递的方式改变内能，故B符合题意；
C．用锯条锯木板，锯条的温度升高，是将机械能转化为内能，故是通过做功的方式改变物体的内能，故C不符合题意；
D．用手反复弯折铁丝，弯折处铁丝的温度升高，是将机械能转化为内能，故是通过做功的方式改变物体的内能，故D不符合题意。
故选B。
6．四冲程内燃机工作时，机械能转化成内能的冲程是(     )
A．吸气冲程 B．压缩冲程 C．做功冲程 D．排气冲程
【答案】B
【解析】
【详解】
在四冲程内燃机的四个冲程中，压缩冲程中活塞压缩气体对其做功，将机械能转化为内能．故选B．
7．下列现象中，能说明组成物质的分子在永不停息地运动的是（　　）
A．碟子中的酒精蒸发变少
B．柳絮漫天飞舞
C．有阳光照射时，打扫房间看到空中灰尘飞舞
D．风的形成
【答案】A
【解析】
【分析】
【详解】
A．碟子中的酒精蒸发变少，是酒精分子运动的结果，故A符合题意；
B．柳絮漫天飞舞是物体的机械运动，故B不符合题意；
C．灰尘飞舞，是指固体颗粒尘土的运动，不属于分子运动。故C不符合题意；
D．风是地球上的一种空气流动现象，一般由太阳辐射热引起，不能说明分子在永不停息地运动，故D不符合题意。
故选A。
8．如图，分别用F1、F2、F3匀速提升同一重物，若不计滑轮自身的重力及摩擦，则（　　）

A．F1=F2=F3 B．F1=F2>F3 C．F3> F1= F2 D．F2>F1>F3
【答案】B
【解析】
【分析】
【详解】
若不计滑轮自身的重力及摩擦，a、b是定滑轮，故拉力等于重力，故F1=F2，在c图，是动滑轮，故拉力F等于物重的二分之一，故ACD不符合题意,B符合题意。
故选B。
9．下列说法中不正确的是（　　）
A．液体的沸点随液面上方的气压增大而升高
B．组成物质的大量分子无规则运动的剧烈程度与温度有关
C．组成物质的分子之间的引力和斥力是同时存在的
D．液体吸收热量，温度一定升高
【答案】D
【解析】
【分析】
【详解】
A．液体的沸点与气压有关，随着液面气压的增大而升高，故A正确，不符合题意；
B．组成物质的大量分子无规则运动的剧烈程度与温度有关，温度越高分子运动越剧烈，故B正确，不符合题意；
C．分子间存在着相互作用的引力和斥力，引力和斥力总是同时存在，故C正确，不符合题意；
D．液体沸腾时吸收热量，温度保持不变，故D错误，符合题意。
故选D。
10．下表是一些物质的比热容[J/（kg·℃）]，根据表中数据，下列判断正确的是（　　）
水
4.2×103
铝
0.88×103
煤油、冰
2.1×103
干泥土
0.84×103
沙石
0.92×103
铜
0.39×103

A．物质的比热容与物质的状态无关
B．100g水的比热容是50g水的比热容的两倍
C．沿海地区比内陆地区昼夜温差小，是因为水的比热容较小
D．质量相等的铝块和铜块吸收相同的热量，铜块温度变化较大
【答案】D
【解析】
【分析】
【详解】
A．水和冰是同一种物质，但比热容不同，说明比热容与物质的状态有关，故A错误；
B．比热容是物质本身的一种特性，同种物质状态不变时，比热容一定，与质量无关，100g水与50g水的比热容相同。故B错误；
C．沿海地区，水多；内陆地区水少、沙石多。因为水的比热容较大，白天，相同质量的水和沙子比较，吸收相同的热量，水的温度升高的少；夜晚，放出相同的热量，水的温度降低的少，使得沿海地区昼夜的温差小。故C错误；
D．质量相等的铝块和铜块吸收相同的热量，由于铜的比热容较小，由公式Δt=可知，铜块温度变化较大，故D正确。
故选D。
11．对同一滑轮组，下列各措施中不能提高机械效率的是（　　）
A．增加提升重物的重力 B．改用质量小的动滑轮
C．减少提升高度，减少做功 D．在轮轴处加润滑油，减小摩擦
【答案】C
【解析】
【详解】
A．增加提升重物的重力，可以提高有用功，这样有用功在总功中所占的比值增大，即增加提升重物重力可以提高滑轮组的机械效率，故A不符合题意；
B．改用质量小的动滑轮，所做的额外功减少，机械效率提高，故B不符合题意；
C．由可知，减少提升高度，减少做功，不能改变有用功和总功的比值，即滑轮组的机械效率不变，故C符合题意；
D．在轮轴处加润滑油，减小摩擦，可以减少所做的额外功，可以提高机械效率，故D不符合题意。
故选C。
12．甲、乙两人分别提重为60牛、40牛的货物匀速登楼，他们同时从楼底出发，结果乙 比甲先到达三楼。那么（ ）
A．甲对货物做功可能快 B．乙对货物做功一定快
C．乙对货物做功可能多 D．甲、乙对货物做功一样多
【答案】A
【解析】
【详解】
根据题意知

因两人提着货物的上升的高度相同，由可得

因

由知，当两个对货物做功的功率相等时

则有

即当甲、乙两人做功时间之比为3∶2时，甲、乙两人对货物做功一样快；当甲、乙两人做功时间之比小于3∶2时，甲对货物做功比乙快；当甲、乙两人做功时间之比大于3∶2时，甲对货物做功比乙慢。
故选A。
二、多选题
13．下列说法中正确的是（　　）
A．漫反射不遵守反射定律
B．物体通过平面镜所成像的大小与它到平面镜的距离有关
C．凸透镜对光线有会聚作用
D．近视眼镜的镜片是凹透镜
【答案】CD
【解析】
【分析】
【详解】
A．镜面反射和漫反射都遵守反射定律，故A错误；
B．物体通过平面镜所成像的大小与物体的大小有关，与它到平面镜的距离无关，故B错误；
C．凸透镜对光线有会聚作用，故C正确；
D．近视眼睛的形成是晶状体折光能力比较强，像成在视网膜前，故需要佩戴具有发散作用的镜片，使其在视网膜上成像，故D正确。
故选CD。
14．如图所示的四个热现象实验，下列说法正确的是（　　）

A．图甲：抽去玻璃板后，两瓶中的气体逐渐混合均匀，说明分子在不停地运动
B．图乙：厚玻璃筒内的空气被压缩时，空气的温度升高，内能不变
C．图丙：试管内的水蒸气推动塞子冲出时，内能转化为机械能
D．图丁：其它条件相同，加热其中一块玻璃板，能探究水蒸发快慢与温度是否有关
【答案】ACD
【解析】
【详解】
A．图甲中二氧化氮的密度比空气密度大，抽去玻璃板后，两瓶中的气体逐渐混合均匀，说明分子在不停地做无规则运动，故A正确；
B．图乙中厚玻璃筒内的空气被压缩时，活塞对空气做功，空气的内能增大，温度升高，故B错误；
C．图丙中水蒸气对塞子做功，水蒸气的内能转化为塞子的机械能，水蒸气内能减小，故C正确；
D．图丁中水的表面积和水的表面空气流速相同，加热其中一块玻璃板，水的温度不同，所以能探究水蒸发快慢与温度是否有关，故D正确。
故选ACD。
15．如图所示的滚摆实验中，关于滚摆的能量转化情况，下列说法正确的是（　　）

A．滚摆上升时动能转化为重力势能
B．滚摆下降时动能转化为重力势能
C．滚摆运动过程中，滚摆的机械能转化为其它形式的能
D．滚摆运动过程中，其它形式的能转化为滚摆的机械能
【答案】AC
【解析】
【分析】
【详解】
A．滚摆上升时，越滚越慢，质量不变、速度减小，动能减小；质量不变、高度增大，重力势能增大，动能转化为重力势能。故A正确；
B．滚摆下降时，越滚越快，质量不变，速度增大，动能增大；质量不变，高度减小，重力势能减小，重力势能转化为动能。故B错误；
CD．滚摆运动过程中，与空气摩擦，有一部分机械能转化为内能，故C正确，D错误。
故选AC。
三、填空题
16．白光通过三棱镜折射后照射到光屏上形成红、橙、黄、绿、蓝、靛、紫等颜色组成的光带，这是光的___________现象，说明白光是由___________光组成的。
【答案】     色散或折射     色
【解析】
【分析】
【详解】
[1]白光通过三棱镜折射后照射到光屏上形成红、橙、黄、绿、蓝、靛、紫等颜色，这是光的色散现象。
[2]太阳光经过三棱镜折射后形成7种颜色的光，说明白光是由色光组成的。
17．小王同学利用如图所示的装置来探究影响物体动能大小的因素。甲、乙两图装置相同，分别是同一小球先后从A、B两处由静止滚下，钻入并推动纸盒运动一段距离后静止时的情景。
（1）实验中用___________表示小球的动能大小。
（2）对比甲乙两图可知，小球的动能与___________有关。

【答案】     纸盒运动的距离     速度
【解析】
【分析】
【详解】
（1）[1]由甲乙两图可知，甲图中小球推动纸盒移动的距离远，说明小对纸盒做功多，动能大。故实验中通过纸盒被球撞击后移动的距离来比较动能大小。
（2）[2]如图甲、乙所示，同一小球从斜面不同高度由静止释放，达到水平面的速度不同，高度越高，达到水平面的速度越大，纸盒被推得越远，说明小球的动能越大，是探究动能大小与速度的关系，结论是：质量相同时，物体的速度越大，动能越大。
18．伽利略发明了世界上第一支温度计。一根玻璃管一端敞口，另一端带有核桃大的玻璃泡，经过一定的操作后，把敞口端竖直插入液体槽中，在玻璃泡里封闭一定的质量气体，利用气体热胀冷缩的性质来测量温度，如图所示。A处是第一天上午8点钟液面的位置，B处为第二天上午8点钟液面的位置。假设大气压不变，两次温度比较，温度计___________处时温度比较高。（选填“A”或“B”）

【答案】B
【解析】
【详解】
一定质量的封闭气体，温度越高，气压越大；当温度升高时，玻璃泡中的气体压强增大，体积膨胀，玻璃管中液面下降，所以当液面在B处时，温度比较高。
19．小李同学身高170cm，站在竖直放置的平面镜前，他在平面镜中的像高为 ______ cm。从平面镜中看到挂钟的指针如图所示。由此可知，挂钟显示的实际时间是 ______。

【答案】     170     7:20
【解析】
【分析】
【详解】
[1]根据平面镜成像特点可知，物和像大小相等；小李同学的身高是170cm，则他在平面镜中的像高也是170cm。
[2]根据平面镜成像特点，即像物关于平面镜对称，作出平面镜中挂钟指针的实际情况，如下图

可以看到挂钟的实际时间是7:20。
20．小军在探究海波和蜂蜡的熔化规律时，记录实验数据如下表所示。请回答下列问题。
加热时间/min
0
1
2
3
4
5
6
7
8
9
10
蜂蜡的温度/℃
40
41
42
44
46
47
48
49
51
52
54
海波的温度/℃
40
42
44
46
48
48
48
48
48
50
53

（1）根据表中的实验数据可以判断：海波在熔化过程中，继续吸热且温度___________。（选填 “升高”、“不变”或“降低”）
（2）根据实验数据分析可知：蜂蜡属于___________。（选填“晶体”或“非晶体”）
【答案】     不变     非晶体
【解析】
【详解】
[1]根据表中数据可知，海波在熔化过程中，继续吸热且温度保持在48℃不变。
[2]根据实验数据分析可知，蜂蜡熔化时温度不断升高，是非晶体。
21．小刚在“观察水的沸腾”实验中，当水温升到90℃时，小刚开始计时，每隔1min记录一次水的温度。然后，小刚根据实验数据绘制了如图所示的温度随时间变化的图像。由图像可以看出，水的沸点是__℃，实验室当时的大气压________（选填“高于”、“低于”或“等于”）标准大气压。

【答案】     98     低于
【解析】
【详解】
[1]由图像可知，水温升高到98℃后，继续吸热，温度保持不变，说明水开始沸腾，此时的温度即水的沸点，故水的沸点是98℃。
[2]标准大气压下水的沸点是100℃，气压越低，水的沸点越低。沸点为98℃，说明实验室当时的大气压低于标准大气压。
22．请阅读《塔式光热发电》。
塔式光热发电
太阳能光热发电是指利用大规模阵列抛物或碟形镜面收集太阳热能，通过换热装置提供蒸汽，结合传统汽轮发电机的工艺，从而达到发电的目的。按太阳能采集方式不同，主要分为塔式、槽式、碟式、线性菲涅尔式四种。其中，塔式太阳能光热发电以其在规模化、光电转化效率以及投资成本等多方面具有槽式、蝶式以及线性菲涅耳式等难以媲美的综合优势，而具有更好的发展前景，目前各国都越来越关注塔式光热发电技术的发展和研究。塔式光热发电系统由聚光子系统，集热子系统，发电子系统，蓄热子系统，辅助能源子系统五个子系统组成。其中，聚光子系统与集热子系统为其组成核心技术。太阳能接收器是塔式太阳能热发电集热系统的重要组成部分，是光热转换的关键部分。与另外三种光热发电方式相比，塔式太阳能热发电系统可通过熔盐储热，且具有聚光比和工作温度高、热传递路程短、热损耗少、系统综合效率高等特点，可实现高精度、大容量、连续发电，是最为理想的发电方式。太阳能光热发电技术已成为近年来新能源领域开发应用的热点。我国是继美国、西班牙、以色列之后，世界上第四个掌握这一技术的国家。中科院八达岭太阳能热发电实验电站于2012年建成，如图，是我国、也是亚洲首个兆瓦级太阳能塔式热发电站。实验电站包括一个高119米的集热塔，100面共1万平方米的定日镜。100面巨伞般的定日镜追着太阳转，把阳光反射到119米高的集热塔上，安装在塔顶的集热器吸收太阳能，再用这些热能加热水，通过水蒸气推动汽轮机发电。整个发电过程不消耗不可再生资源，没有污染，绿色可持续。太阳能光热发电技术在未来的研发和应用，将朝着“高参数、大容量、连续发电”这三个技术方面发展。塔式太阳能热发电可以采用熔岩储热，可以实现随时取用的功能，并且随着电站规模的扩大，成本能够进一步降低，是大型太阳能发电中前景最好的发电形式。总的来说，太阳能热发电技术将会向着低成本、大规模的塔式光热发电方向快速发展，将在人类未来的能源结构中占有举足轻重的地位。

请根据上述材料，回答下列问题：
（1）四种太阳能光热发电方式中，最理想的发电方式是___________发电。
（2）塔式太阳能热发电系统的定日镜采集太阳能利用了光的___________原理。
（3）太阳能热电站可把太阳能转化为___________能存储起来，实现随时取用。
（4）结合你的生活经历，列举出太阳能的一项应用___________。
【答案】     塔式     反射     内能     太阳能路灯、太阳能热水器、太阳能汽车等
【解析】
【分析】
【详解】
（1）[1]与另外三种光热发电方式相比，塔式太阳能热发电系统可通过熔盐储热，且具有聚光比和工作温度高、热传递路程短、热损耗少、系统综合效率高等特点，可实现高精度、大容量、连续发电，是最为理想的发电方式，故最理想的是塔式太阳能。
（2）[2] 100面巨伞般的定日镜追着太阳转，把阳光反射到119米高的集热塔上，故是利用光的反射。
（3）[3]太阳能热电站把阳光反射到119米高的集热塔上，安装在塔顶的集热器吸收太阳能，再用这些热能加热水，故是将太阳能转化为内能。
（4）[4]利用太阳能的应用有太阳能路灯、太阳能热水器、太阳能汽车等。
四、作图题
23．如图所示，弹簧秤的示数为2牛，在杠杆上的适当位置挂一个重为1牛的钩码，使杠杆在水平位置平衡，请用示意图画出所挂钩码的位置。（已知杠杆的刻度均匀，钩码可用“ ”表示）

【答案】
【解析】
【分析】
【详解】
根据杠杆原理 可知

因此应该在杠杆的右边4格的位置挂一个钩码，如图

五、综合题
24．（1）如图所示，体温计的示数为______℃；
（2）在图中，根据给出的入射光线AO画出反射光线OB，并标出反射角的度数；______
（3）根据如图所示光的传播路径，在方框中画出对应的透镜类型。______

【答案】     36.7
【解析】
【分析】
【详解】
（1）[1]图中体温计的量程为35℃~42℃，一个大格表示1℃，里面有10个小格，它的分度值是0.1℃，因此它的读数为
36℃+0.7℃=36.7℃
（2）[2]由图可知，入射角等于60°，根据光的反射定律可知，反射角也等于60°；图中法线已画出，由反射角等于入射角，在法线右侧画出反射光线OB，并标明反射角的度数，如图所示

（3）[3] 由图知，折射光线相对于入射光线是会聚的，所以是凸透镜，如图所示

六、实验题
25．某同学利用如图所示的装置和平行光源，做“探究凸透镜成像规律”的实验。

（1）由于凸透镜的焦距未知，于是他将凸透镜放在光具座50cm刻度线处，再在光具座的左端0刻度处安装上平行光源，用平行于主光轴的光照射凸透镜，移动光屏，当光屏移动到光具座60cm刻度线处时，看到光屏上形成了一个最小、最亮的光斑，则该凸透镜的焦距为___________cm。
（2）取下平行光源，换上蜡烛，将蜡烛移到光具座图示的刻度线处，移动光屏，直到光屏上呈现清晰倒立、___________（选填“放大”、“等大”或“缩小”）的___________（选填“实”或“虚”）像，这个实验现象可以说明___________（选填“照相机”、“幻灯机”或“放大镜”）的成像特点。
【答案】     10cm     缩小     实像     照相机
【解析】
【分析】
【详解】
（1）[1]将凸透镜放在光具座50cm刻度线处，当光屏移动到光具座60cm刻度线处时，看到光屏上形成了一个最小、最亮的光斑，即为焦点，光心到焦点的距离为10cm，故焦距为10cm。
（2）[2][3][4]蜡烛此时两倍的焦距外，故成的是倒立的缩小的像；由于是实际光线会聚而成，能用光屏上成像，故是实像；照相机就是利用这一原理制成的。
26．小红设计了一个“比较不同物质吸热的情况”的实验，其部分装置如图所示。甲、乙两图中，除杯内分别装的是质量相等的食用油和水外，其余实验器材都相同。

（1）要完成该实验还需要补充实验器材有秒表和___________；
（2）实验过程中，通过___________保证食用油和水吸收的热量大致相同。
【答案】     温度计     加热相同的时间
【解析】
【分析】
【详解】
（1）[1]比较不同物质吸热的情况，需要用秒表测量加热时间，间接反映物质吸收热量的多少。用温度计测量物体温度的变化。
（2）[2]相同的时间内酒精灯释放的热量相同，相同的时间内物质吸收热量也相同，故可以通过加热相同时间来保证食用油和水吸收的热量相同。
27．为了探究平面镜成像的特点，实验桌上备有如图所示的实验装置（其中的透明玻璃板为平面镜），还有相同大小的红色和绿色中国象棋棋子若干个；直角三角板、刻度尺各一把。

（1）用透明玻璃板代替平面镜，主要目的是___________；
（2）所用直角三角板和刻度尺的作用是便于测量___________；
（3）实验时小华进行下列操作：
①将两个叠放的红棋子作为物体A放在玻璃板前面的白纸上，在玻璃板后面改变两个叠放的绿棋子的位置，使得从不同角度观察，两个绿棋子与物体A的像均完全重合，并记录实验数据。
②将三个叠放的红棋子作为物体B放在玻璃板前面的白纸上，保持物体B到玻璃板的距离与A到玻璃板的距离相同，在玻璃板后面改变三个叠放的绿棋子的位置，使得从不同角度观察，三个绿棋子与物体B的像均完全重合，并记录实验数据。
根据以上实验操作可知，小华探究的科学问题是：物体在平面镜中所成像的大小与___________的关系。
（4）在（3）中，若小华移去玻璃板后面的三个绿棋子，在其所在位置上放一光屏，则光屏上___________接收到物体B的像（填“能”或“不能”）。
【答案】     便于找到像的位置     像和物到平面镜的距离     物体的大小     不能
【解析】
【详解】
（1）[1]用透明玻璃板代替平面镜，是因为玻璃板可以起到平面镜的作用，还可以看到玻璃板后的物体，便于找到像的位置。
（2）[2]所用直角三角板和刻度尺的作用是便于测量像和物到平面镜的距离，进行比较，寻找规律。
（3）[3]改变玻璃板后物体的大小与像的大小进行比较，是为了探究物体在平面镜中所成像的大小与物体大小的关系。
（4）[4]物体经平面镜所成的像是虚像，不能成在光屏上，所以光屏上不能接收到物体B的像。
28．探究实验：滑轮组的机械效率是否与绕绳方式有关。小宇在做“测量滑轮组的机械效率”实验中忽然想到：同一个滑轮组有两种不同的绕绳方式，不同的方式下，滑轮组的机械效率会不会不同呢？他做了初步的设想，同一个滑轮组，使用不同的绕绳方式，提升相同的物体时测量机械效率。他已经将滑轮组绕好绳子，如图所示，实验室提供了刻度尺和已经调零的弹簧测力计。
（1）小宇探究问题的自变量是___________；
（2）写出机械效率的测量方法；___________
（3）设计记录数据的表格。___________

【答案】     滑轮组的绕绳方式     见解析     见解析
【解析】
【分析】
【详解】
（1）[1]探究滑轮组的机械效率是否与绕绳方式有关，应保持其它条件不变，改变滑轮组的绕绳方式，故自变量是滑轮组的绕绳方式。
（2）[2] 机械效率的测量方法如下：
①使用弹簧测力计测量出物体的重力G；
②把物体挂在动滑轮下面，用弹簧测力计沿竖直方向匀速拉动绳子的自由端把物体提起，读出弹簧测力计的示数F，用刻度尺测量出物体上升的高度h和绳子自由端移动的距离s；
③根据物体重力G、物体上升的高度h可以求出有用功W有，根据绳子自由端的拉力F和通过的距离s可以求出总功W总，根据计算机械效率。
（3）[3]记录数据的表格
绕绳方式


物体重力G/N


物体上升高度h/m


匀速提升物体测力计的读数F/N


自由端移动的距离s/m


机械效率η



七、简答题
29．闷热的夏天，小明将一瓶矿泉水放在冰箱中较长时间后取出，一会儿发现瓶外壁出现小水珠。用干毛巾擦净，过一会儿又出现小水珠。小明认为这是瓶内的水往外渗出后，附着在瓶外壁上。请你设计一个实验证明小明的结论是错误的。
【答案】见解析
【解析】
【分析】
【详解】
方法一：把这瓶矿泉水取出放置足够长时间，用毛巾擦净瓶外壁的水珠，发现瓶外壁不再出现水珠，所以不是瓶内水渗到外壁。
方法二：两个相同的矿水瓶，一个不装水，另一个装满水，把它们放在冰箱中较长时间后取出，过一会发现两个矿泉水瓶外壁都出现水珠，所以不是瓶内水渗到外壁。
八、计算题
30．搬运砖头的独轮车，推车时人手在A点对独轮车的竖直向上的拉力F为300N。独轮车的有关尺寸如图所示，车轮的轴O是支点。
（1）在图中画出车箱和砖头所受重力G的力臂L；
（2）求出车箱和砖头所受重力G大小。

【答案】（1）；（2）1000N
【解析】
【分析】
【详解】
解：（1）从支点O作重力作用线的垂线段，该垂线段即为重力G的力臂L，如图所示

（2）由图知，重力G的力臂L=0.3m，力F的力臂L1=1m，由杠杆的平衡条件
G×L=F×L1
可得

答：（1）车箱和砖头所受重力G的力臂L如图；
（2）车箱和砖头所受重力为1000N。
31．如图所示，在足够高的平台上用滑轮组提升物体A。匀速竖直提升物体A的过程中，卷扬机加在绳子自由端竖直向下的拉力F为400N，物体A在10s内上升的高度h为1m，滑轮组的机械效率为80%。求：
（1）拉力F做功的功率P；
（2）物体A所受的重力GA；
（3）滑轮组提升物体A所做的额外功W额 。

【答案】（1）80W；（2）640N；（3）160J
【解析】
【分析】
【详解】
解：（1）拉力做的总功

拉力F做功的功率

（2）有用功为
W有=ηW总=80%×800J=640J
物体A所受的重力

（3）滑轮组提升物体A所做的额外功
W额=W总- W有=800J-640J=160J
答：（1）拉力F做功的功率为80W；
（2）物体A所受的重力为640N；
（3）滑轮组提升物体A所做的额外功为160J 。
