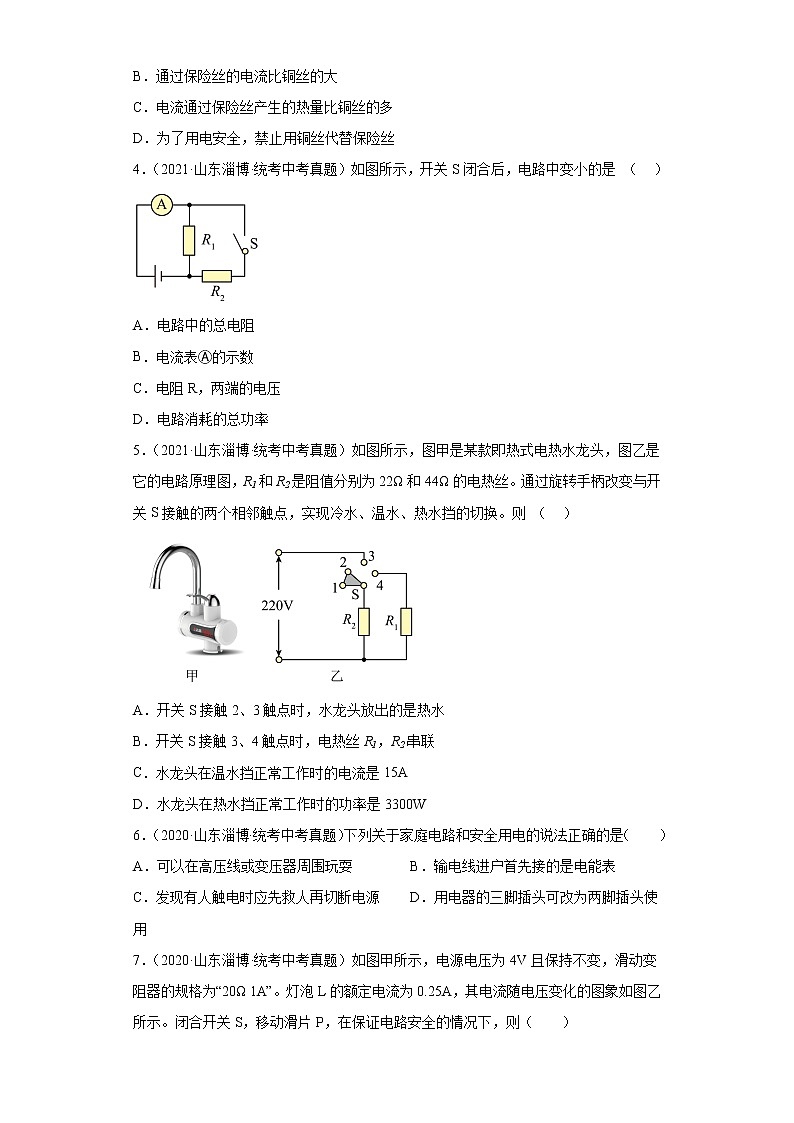

    山东省淄博市2020-2022三年中考物理真题分类汇编06电功和电功率第2页

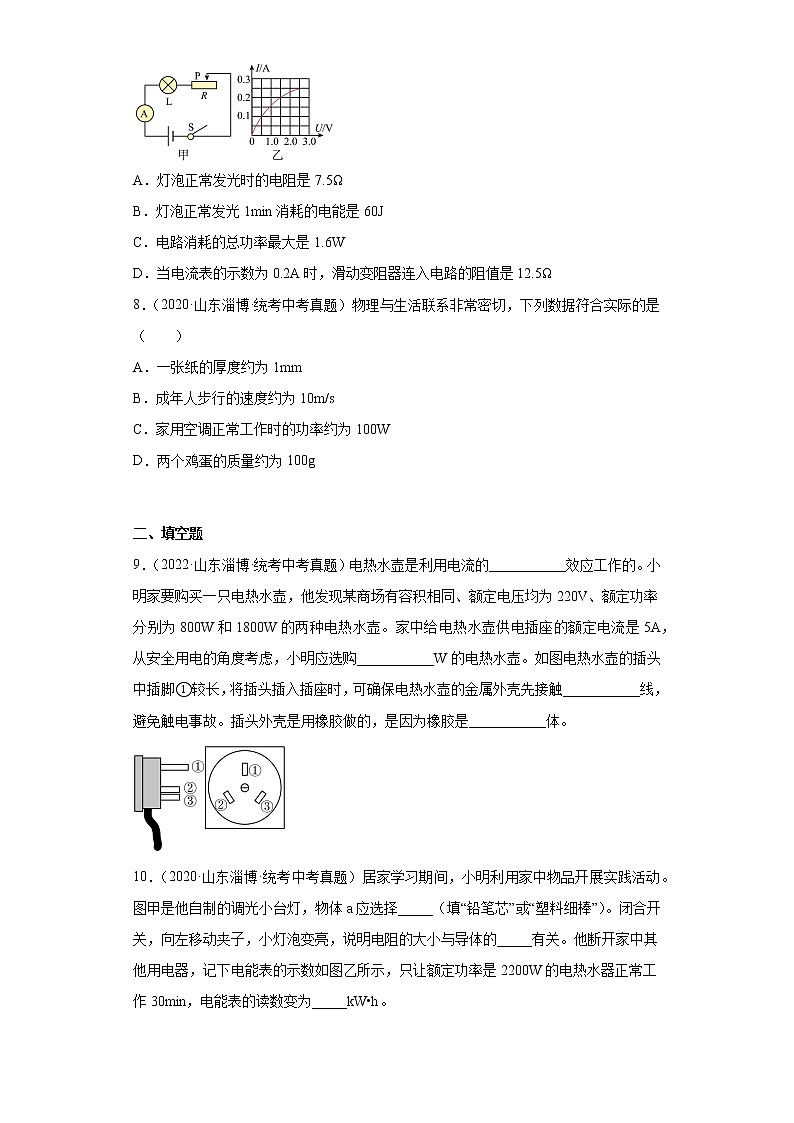

    山东省淄博市2020-2022三年中考物理真题分类汇编06电功和电功率第3页
    还剩17页未读, 继续阅读
    下载需要20学贝 1学贝=0.1元
    使用下载券免费下载
    加入资料篮
    立即下载

    山东省淄博市2020-2022三年中考物理真题分类汇编06电功和电功率

    展开

    这是一份山东省淄博市2020-2022三年中考物理真题分类汇编06电功和电功率,共20页。试卷主要包含了单选题,填空题,实验题,计算题等内容,欢迎下载使用。
    山东省淄博市2020-2022三年中考物理真题分类汇编06电功和电功率

    一、单选题
    1.(2022·山东淄博·统考中考真题)安全用电是每一位中学生应有的常识,下列做法符合安全用电原则的是(  )
    A.湿手拔用电器的插头
    B.通电电线起火时立即泼水救火
    C.断开电源开关后再更换灯泡
    D.在一个插线板上同时使用多个大功率用电器
    2.(2022·山东淄博·统考中考真题)如图,在“探究串并联电路中电流的规律”实验中,灯泡L1和L2上分别标有“3.8V 0.2A”和“3.8V 0.3A”字样。闭合开关两灯均发光(灯泡的电阻不受温度影响),则(  )

    A.两灯串联 B.电流表A1测灯L1的电流
    C.灯L1比L2暗 D.电流表A2的示数为0.5A
    3.(2021·山东淄博·统考中考真题)长短、粗细均相同的保险丝和铜丝,分别接到线路板上A、B间和C、D间,如图所示。移动滑动变阻器的滑片,发现保险丝熔断而铜丝完好。下列说法错误的是  (    )

    A.保险丝的电阻比铜丝的大
    B.通过保险丝的电流比铜丝的大
    C.电流通过保险丝产生的热量比铜丝的多
    D.为了用电安全,禁止用铜丝代替保险丝
    4.(2021·山东淄博·统考中考真题)如图所示,开关S闭合后,电路中变小的是  (    )

    A.电路中的总电阻
    B.电流表Ⓐ的示数
    C.电阻R,两端的电压
    D.电路消耗的总功率
    5.(2021·山东淄博·统考中考真题)如图所示,图甲是某款即热式电热水龙头,图乙是它的电路原理图,R1和R2是阻值分别为22Ω和44Ω的电热丝。通过旋转手柄改变与开关S接触的两个相邻触点,实现冷水、温水、热水挡的切换。则 (    )

    A.开关S接触2、3触点时,水龙头放出的是热水
    B.开关S接触3、4触点时,电热丝R1,R2串联
    C.水龙头在温水挡正常工作时的电流是15A
    D.水龙头在热水挡正常工作时的功率是3300W
    6.(2020·山东淄博·统考中考真题)下列关于家庭电路和安全用电的说法正确的是(  )
    A.可以在高压线或变压器周围玩耍 B.输电线进户首先接的是电能表
    C.发现有人触电时应先救人再切断电源 D.用电器的三脚插头可改为两脚插头使用
    7.(2020·山东淄博·统考中考真题)如图甲所示,电源电压为4V且保持不变,滑动变阻器的规格为“20Ω 1A”。灯泡L的额定电流为0.25A,其电流随电压变化的图象如图乙所示。闭合开关S,移动滑片P,在保证电路安全的情况下,则(  )

    A.灯泡正常发光时的电阻是7.5Ω
    B.灯泡正常发光1min消耗的电能是60J
    C.电路消耗的总功率最大是1.6W
    D.当电流表的示数为0.2A时,滑动变阻器连入电路的阻值是12.5Ω
    8.(2020·山东淄博·统考中考真题)物理与生活联系非常密切,下列数据符合实际的是(  )
    A.一张纸的厚度约为1mm
    B.成年人步行的速度约为10m/s
    C.家用空调正常工作时的功率约为100W
    D.两个鸡蛋的质量约为100g

    二、填空题
    9.(2022·山东淄博·统考中考真题)电热水壶是利用电流的___________效应工作的。小明家要购买一只电热水壶,他发现某商场有容积相同、额定电压均为220V、额定功率分别为800W和1800W的两种电热水壶。家中给电热水壶供电插座的额定电流是5A,从安全用电的角度考虑,小明应选购___________W的电热水壶。如图电热水壶的插头中插脚①较长,将插头插入插座时,可确保电热水壶的金属外壳先接触___________线,避免触电事故。插头外壳是用橡胶做的,是因为橡胶是___________体。

    10.(2020·山东淄博·统考中考真题)居家学习期间,小明利用家中物品开展实践活动。图甲是他自制的调光小台灯,物体a应选择_____(填“铅笔芯”或“塑料细棒”)。闭合开关,向左移动夹子,小灯泡变亮,说明电阻的大小与导体的_____有关。他断开家中其他用电器,记下电能表的示数如图乙所示,只让额定功率是2200W的电热水器正常工作30min,电能表的读数变为_____kW•h。

    11.(2020·山东淄博·统考中考真题)如图甲所示,电源电压为3V且保持不变,灯泡L1标有“3V 0.9W”字样,闭合开关,电流表A2的示数如图乙所示,此时灯泡L1的电阻为_____Ω,电流表A1的示数为_____A,灯泡L1、L2的实际功率之比为_____。一段时间后,发现其中一个灯泡熄灭且两电流表示数相同,可能发生的故障是_____。


    三、实验题
    12.(2022·山东淄博·统考中考真题)小明用电源(电压恒为3V)、电阻(5Ω、10Ω、20Ω各一个)、小灯泡、滑动变阻器、电压表、电流表、开关和导线进行实验。

    (1)探究电流与电压的关系:
    ①小明设计了图中甲、乙、丙三个电路图,经小组讨论,最终确定用图丙电路进行实验,原因是该电路不仅能保持___________不变,还能很容易改变___________;
    ②图是小明实验时连接的部分电路,请你用笔画线代替导线将电路连接完整;( )

    ③小明先将5Ω的定值电阻接入电路,闭合开关,调节滑动变阻器滑片,得到如表三组数据。小明准备分析数据归纳结论,小丽认为还不能归纳结论,他们接下来的实验操作是___________;
    实验次数
    1
    2
    3
    电压U/V
    1.0
    1.5
    2.0
    电流I/A
    0.2
    0.3
    0.4

    (2)测量小灯泡的电功率:
    ①小明将图2中的定值电阻更换为额定电压为2.5V的小灯泡,将滑动变阻器的滑片调至B端,闭合开关后发现小灯泡不亮,但电流表、电压表均有示数。接下来他首先应进行的操作是___________;
    A.检查电路是否断路   B.更换小灯泡   C.调节滑动变阻器的滑片,观察小灯泡是否发光
    ②实验中,滑动变阻器的滑片在某一位置时,电压表示数为1.5V,为测量小灯泡的额定功率,应将滑片向___________(选填“A”或“B”)端移动,直至电压表示数为___________V;
    ③本实验多次测量的目的是___________:
    A.求平均值减小误差              B.测不同电压下小灯泡的电功率
    13.(2021·山东淄博·统考中考真题)电阻是组成电路的重要元件,在进行电路实验时,通常需要知道电阻的阻值。小雨利用电源(恒定不变)、电压表、电流表、滑动变阻器、开关、等器材,测电阻R的阻值。
    (1)图甲是小雨连接的部分电路,请用笔画线代线将电路连接完整______。

    (2)闭合开关前,滑动变阻器的滑片P应调到______(填“A”或“B”)端。滑动滑片P,两表指针均不动。产生这一现象的原因是______。
    (3)改正错误后,闭合开关,将滑片P移到某位置,记下电压表和电流表的示数。接下来的操作是______(填字母)
    A.结束实验,整理器材
    B.将滑片P移到另外几个位置,分别记下电压表和电流表的示数
    C.换用另一个定值电阻将滑片P移到某位置,记下电压表和电流表的示数
    (4)小雨将实验数据记录在下表中。
    实验次数
    电压U/V
    电流I/A
    电阻R/Ω
    1
    1
    0.2

    2
    2
    0.42

    3
    3



    ①第3次实验时,将滑片P移到A端,电流表的指针位置如图乙所示,此时,电流表的示数为______。
    ②算出每次的电阻后,为得到电阻R的阻值,还应______。
    (5)小雨想利用现有器材继续测量一个阻值约为500Ω的电阻,正确连接电路,闭合开关,移动滑片P,发现实验无法进行,原因是______。
    14.(2020·山东淄博·统考中考真题)小明用图中所示的器材测量小灯泡的电功率。待测小灯泡的额定电压为2.5V,额定功率估计在0.8W左右。

    (1)请画出导线,完成电路连接。( )
    (2)小明刚连好最后一根导线,小灯泡就发出了明亮的光,他在连接电路中出现的错误是:
    ①_____;
    ②_____。
    (3)小明改正错误后,闭合开关,移动滑动变阻器的滑片,观察小灯泡的发光情况,将测量数据和实验现象记录在下表中。
    实验要求
    小灯泡的发光情况
    电压表示数/V
    电流表示数/A
    小灯泡的实际功率/W
    U实=U额
    明亮
    2.5
    0.28

    U实=0.8U额
    较暗
    2
    0.25

    U实=0.4U额
    微弱
    1
    0.2


    ①小灯泡的额定功率是_____W。
    ②实验结果表明:_____越小,小灯泡的实际功率越小,小灯泡越暗。
    ③分析数据发现小灯泡的电阻是变化的,原因是_____。
    (4)小明和同学交流时发现,他在实验设计中存在不完善的地方是_____,修改实验方案后,接下来的操作是把滑动变阻器的滑片向_____(填“A”或“B”)端调节,记录电压表和电流表的示数,并观察小灯泡的发光情况。


    四、计算题
    15.(2022·山东淄博·统考中考真题)如图所示是一种测定油箱内油量装置的示意图。当油箱中油量改变时,浮子带动滑杆,滑杆带动滑片在电阻片R上滑动,从而改变电路中电流表的示数。已知电源电压15V保持不变,R的规格为“20Ω 1A”。当油量最多时,滑片在A端;当油量最少时,滑片在B端,此时电流表示数为0.3A。求:
    (1)R0的阻值;
    (2)油量最多时,电流表的示数及R0消耗的电功率。

    16.(2021·山东淄博·统考中考真题)在测量小灯泡电功率的实验中,电路如图甲所示,电源电压恒为4V,小灯泡标有“2.5V”字样,滑动变阻器规格为“50Ω 1A”,实验得到小灯泡的I-U图像如图乙所示。求:
    (1)小灯泡的额定功率;
    (2)小灯泡正常发光时,滑动变阻器R接入电路的阻值;
    (3)当小灯泡消耗的功率为0.2W时,通电1min,滑动变阻器R产生的热量。

    17.(2020·山东淄博·统考中考真题)如图是探究电流通过导体时产生热量与电流的关系实验装置。烧瓶中煤油的质量为200g,电阻丝R的阻值为20Ω。电路中电源电压为12V且保持不变,滑动变阻器的规格为“50Ω 1A”。闭合开关,调节滑动变阻器的滑片,当电流表示数为0.5A时,通电5min观察到烧瓶中煤油的温度从25℃升高了3℃。[c煤油=2.1×103J/(kg•℃)]求:
    (1)滑动变阻器连入电路的阻值。
    (2)煤油吸收的热量。
    (3)电阻丝的加热效率。


    参考答案:
    1.C
    【详解】A.因为水是导体,当用湿手接触带电体时,可能会使电源通过人体与大地形成通路,发生触电,故A不符合题意;
    B.用电器或电线失火时,用水去灭火,生活用水是导体,会造成间接触电事故,故B不符合题意;
    C.在断开电源开关的情况下更换灯泡,灯泡处不带电,这样才安全,故C符合题意;
    D.家庭电路中各用电器是并联的,一个插座上同时使用多个大功率用电器,会造成干路电流过大,容易引起火灾,故D不符合题意。
    故选C。
    2.C
    【详解】A.由图知道,电流从电源的正极流出,经开关后分为两支,一支经过灯泡L1和A2,另一支经过电流表A1和灯泡L2,汇合到电源的负极,所以,两灯泡并联,故A不符合题意;
    B.由图知道,电流表A1和灯泡L2在一条支路上,测量的是灯泡L2的电流,故B不符合题意;
    C.两灯泡L1和L2分别标有“3.8V  0.2A”和“3.8V  0.3A”字样,由可知灯泡L1的电阻大于L2的电阻,由于两灯并联,两端的电压相等,由知道,灯泡L1的实际功率小于灯泡L2的实际功率,即灯L2更亮,故C符合题意;
    D.由图知道,电流表A2串联的是灯泡L1的电流,根据标有 “3.8V 0.3A”字样知道,允许通过的最大电流是0.3A,故D不符合题意。
    故选C。
    3.B
    【详解】A.由于保险丝的电阻率大、熔点低,而铜丝的电阻率小、熔点高,所以比较长短、粗细均相同的保险丝和铜丝,保险丝的电阻比铜丝的大,故A正确,不符合题意;
    B.由图知道,保险丝和铜丝串联,由于串联电路电流处处相等,故B错误,符合题意;
    C.由Q=I2Rt知道,电流相同、通电时间相同,电阻大的产生的热量多,所以,电流通过保险丝产生的热量比铜丝的多,故C正确,不符合题意;
    D.若换用铜线作保险丝,由于铜丝的熔点高,当电路中电流过大时不会熔断,无法保护电路,所以,为了用电安全,禁止用铜丝代替保险丝,故D正确,不符合题意。
    故选B。
    4.A
    【详解】A.开关S闭合前,电路为关于的简单电路,两端的电压与电源电压相等。当开关 S闭合后,电阻和并联,并联后电路中的总电阻小于任何一个分电阻,即电路中的总电阻变小了,故A符合题意。
    B.根据欧姆定律可知,电源电压不变,总电阻变小,电路中的电流变大,即电流表Ⓐ的示数变大,故B不符合题意。
    C.开关S闭合前,电路为关于的简单电路,两端的电压与电源电压相等。当开关 S闭合后,电阻和并联,两个并联电阻两端的电压与电源电压也相等,所以电阻两端的电压不变,都为电源电压,故C不符合题意。
    D.根据电功率公式

    可知,由于闭合开关后总电阻R变小,总电压U不变,所以总电功率P变大,D不符合题意。
    故选A。
    5.D
    【详解】A.当开关S接触2、3触点时,只有电阻R2接入电路,电路的电阻最大,由知道,电源的电压一定时,电路的电功率最小,水龙头放出的是温水,故A错误;
    BD.由图知道,当开关S接触3、4触点时,电阻R1和R2并联,电路的总电阻最小,总功率最大,水龙头处于热水挡,由于并联电路中总电阻的倒数等于各分电阻倒数之和,所以,电路中的总电阻

    由知道,热水挡正常工作时的功率

    故B错误,D正确。
    C.温水挡时,电路的总电阻
    R总=R2 =44Ω
    由知道,电路的电流

    故C错误。
    故选D。
    6.B
    【详解】A.高压线底下或变压器周围容易触电,也会产生很高的电磁场辐射,打乱人体微电场环境,引起人体不适,故A错误;
    B.家庭电路中输电线进户后,首先接到电能表上,电能表用来显示用电量,故B正确;
    C.人体是导体,发现有人触电时应先切断电源再救人,故C错误;
    D.把用电器的三脚插头改为两脚插头接在两孔插座上使用,这样当金属外壳漏电时,不能将电及时导向大地,易引发触电,故D错误。
    故选B。
    7.D
    【详解】A.灯泡L的额定电流为0.25A,由图乙可知,灯泡正常发光电流为0.25A时,电压为2.5V,电阻为10Ω,故A不符合题意;
    B.灯泡正常发光1min消耗的电能是

    故B不符合题意;
    C.灯泡L的额定电流为0.25A,电路中最大电流为0.25A,电路消耗的总功率最大是

    故C不符合题意;
    D.当电流表的示数为0.2A时,由图乙可知,灯泡两端电压为1.5V,所以滑动变阻器两端电压为2.5V连入电路的阻值是

    故D符合题意;
    故选D。
    8.D
    【详解】A.十张纸的厚度约为1mm,则一张纸的厚度约为0.1mm,故A不符合题意;
    B.成年人步行迈出一大步的距离约1m,用时约1s,则其速度约为1m/s,故B不符合题意;
    C.家用空调正常工作时的功率约为1000W才符合实际,电风扇的功率约为100W,故C不符合题意;
    D.十个鸡蛋的质量约为一斤即500g,则两个鸡蛋的质量约为100g,故D符合题意。
    故选D。
    9.     热     800     地     绝缘
    【详解】[1]电流通过导体时电能转化为内能,这种现象叫电流的热效应。电热水壶是利用电流的热效应工作的。
    [2]容积相同、额定电压均为220V、额定功率分别为800W和1800W的两种电热水壶。家中给电热水壶供电插座的额定电流是5A,根据P=UI,功率分别为800W和1800W的两种电热水壶正常工作时的电流分别为


    因家中给电热水壶供电插座的额定电流是5A,从安全用电的角度考虑,小明应选购800W的电热水壶。
    [3]电热水壶较长的插脚与电热水壶金属外壳相连,插座上①相应的导线与室外的大地相连,因电热水壶的插头中插脚①较长,将插头插入插座时,可确保电热水壶的金属外壳先接触地线,避免触电事故。
    [4]生活中的胶木、橡胶、塑料、玻璃、陶瓷、纯净的水都是绝缘体,插头外壳是用橡胶做的,是因为橡胶是绝缘体。
    10.     铅笔芯     长度     1363.6
    【详解】[1]铅笔芯是导体,塑料细棒是绝缘体,铅笔芯容易导电,而塑料细棒不容易导电,故物体a应选择铅笔芯接入电路。
    [2]向左移动夹子,小灯泡变亮,铅笔芯接入电路的长度变短,电阻变小,电流变大,说明导体电阻的大小与导体的长度有关。
    [3]热水器的额定功率是2200W,即2.2kW,则工作的消耗的电能为

    此时电能表的读数为1362.5kW•h,则消耗1.1kW•h后电能表的示数为

    11.     10     0.7     3:4     L1开路
    【详解】[1]电源电压为3V且保持不变,灯泡L1标有“3V 0.9W”字样,此时灯泡正常发光,由P1=UI1可得,电流为

    电阻为

    [2]由图乙可知A2示数为0.4A,A1测干路电流,示数为

    [3]灯泡L1、L2的实际功率之比为

    [4]两电流表示数相同说明L1支路中没有电流,故障应为L1开路。
    12.     电阻阻值     定值电阻两端的电压          换用不同规格的电阻再做几次实验     C     A     2.5     B
    【详解】(1)①[1][2]探究电流与电压的关系时,应控制电阻阻值不变,记录电流随电压的变化规律,为得出普遍性的规律,要多次测量。甲图中灯泡的电阻随温度的变化而变化;乙图无法改变电阻两端的电压,不能多次测量;丙图不仅能保持电阻阻值不变,还可以通过移动滑动变阻器的滑片改变定值电阻两端的电压,从而多次测量。
    ②[3]滑动变阻器与定值电阻串联,电压表与定值电阻并联,如图所示:

    ③[4]用归纳法得出普遍性的结论要满足2个条件:一是样本要有代表性,二是样本数量足够多。为了使得出的结论具有普遍性,应换用不同规格的电阻再做几次实验。
    (2)①[5]闭合开关后发现小灯泡不亮,但电流表、电压表均有示数,电路为通路,小灯泡不亮,说明电路中的电流过小,则电路的电阻过大,故接下来应进行的操作是:移动滑动变阻器的滑片,观察小灯泡是否发光,故AB不符合题意,C符合题意。
    故选C。
    ②[6][7]灯在额定电压下正常发光,灯泡的实际1.5V小于灯泡的额定电压2.5V,应增大灯泡两端的电压,根据串联电路电压的规律,应减小滑动变阻器两端的电压,由分压原理可知,应减小滑动变阻器连入电路中的电阻大小,故滑片向A端移动,直到电压表示数为灯泡的额定电压2.5V。
    ③[8]灯在额定电压下的功率为额定功率,灯泡在不同电压下的功率不同,多次测量取不同电压的功率的平均值没有意义,所以本实验多次测量的目的是测不同电压下小灯泡的电功率,得出灯的亮度与灯的实际功率的关系。故A不符合题意,B符合题意。
    故选B。
    13.     如答图所示     B     滑动变阻器短路(或将滑动变阻器下边两个接线柱同时接入电路     B     0.6     求平均值     电路中的最大电流小于电流表的最小分度值
    【详解】(1)[1]图甲中电阻R与滑动变阻器串联,且滑动变阻器应“一上一下”接入电路,即导线连接滑动变阻器D接线柱与电阻R右端相连,如答图所示

    (2)[2][3]闭合开关前,滑片应该调至最大阻值处B端;表均有示数且移动滑片两表示数均不变,则故障可能是滑动变阻器短路或同时将滑动变阻器下边两个接线柱接入电路。
    (4)[4]实验需要多次测量来减小误差,故选B。
    (5)[5][6]由图甲知,电流表选用0~0.6A量程,分度值为0.02A,由图乙可知电流表的示数为 0.6A;算出每次的电阻后,还应求平均值以减小误差。
    (6)[7]无法实验的原因是电路中的最大电流小于电流表的分度值。
    14.          连接电路时未断开开关     滑动变阻器接入的阻值未达到最大     0.7     灯泡两端电压越小     灯丝电阻受温度影响     缺少高于额定电压的实验数据     B
    【详解】(1)[1]根据可知,灯泡额定电流约为

    则电压表、电流表都选择小量程即可,电压表应与灯泡并联,电路连接如图所示:

    (2)[2][3]小明刚连好最后一根导线,小灯泡就发出了明亮的光,说明电路是通路且电流过大,他在连接电路中出现的错误是:①连接电路时未断开开关;②滑动变阻器接入的阻值未达到最大。
    (3)[4]由表中实验数据可知,当U实=U额时灯泡达到额定发光状态,此时额定功率为

    [5]实验结果表明,灯泡两端电压越小,通过的电流越小,则根据根据计算的小灯泡的实际功率越小,小灯泡越暗。
    [6]由于灯丝的电阻受到温度的影响,则小灯泡的电阻是变化的。
    小明改正错误后,闭合开关,移动滑动变阻器的滑片,观察小灯泡的发光情况,将测量数据和实验现象记录在下表中。
    (4)[7][8]小明和同学交流时发现,他在实验设计中存在不完善的地方是灯泡两端电压等于或小于额定电压,而缺少高于额定电压的实验数据;修改实验方案后,根据串联分压特点,接下来的操作是把滑动变阻器的滑片向B端调节以减小接入的阻值,变阻器分压减小,灯泡两端电压增大,再记录电压表和电流表的示数,并观察小灯泡的发光情况。
    15.(1)30Ω;(2)7.5W
    【详解】解:(1)由电路图可知,R与R0串联,当油量最少时,滑动变阻器的滑片在B端,滑动变阻器电阻最大,滑动变阻器电阻为R=20Ω,此时电流为I=0.3A,根据欧姆定律可知,

    根据串联电路中的电阻等于各部分电阻之和可知

    (2)当油量最多时,滑动变阻器的滑片在A端,滑动变阻器电阻最小为0,此时电路中只有R0接入,根据欧姆定律可知,电路中的电流为为

    根据电功率的公式可得,消耗的电功率为

    答:(1)R0的阻值为30Ω;
    (2)油量最多时,电流表的示数为0.5A,R0消耗的电功率为7.5W。
    16.(1)0.75W;(2)5Ω;(3)36J。
    【详解】解:(1)灯泡的额定电压为2.5V,由图象可知灯泡正常发光时的电流为0.3A,灯泡额定功率
    P额=U额I额=2.5V×0.3A=0.75W
    (2)由图甲知,灯泡与变阻器串联,电压表测量灯泡两端的电压,电流表测量电路中的电流,小灯泡正常发光时,滑动变阻器R两端的电压
    U滑=U-U额=4V-2.5V=1.5V
    由串联电路特点和欧姆定律可得,灯泡正常发光时滑动变阻器接入电路的阻值

    (3)由图乙可知,灯泡两端的电压是1V,通过它的电流是0.2A,灯泡的电功率为
    P实=U实I实=1V×0.2A=0.2W
    当小灯泡消耗的功率为0.2W时,由串联电路电压的规律可知变阻器两端的电压为
    U滑1=U-U实=4V-1V=3V
    由串联电路电流的规律可知通过变阻器的电流为0.2A,即
    I= I实=0.2A
    通电1min,滑动变阻器R产生的热量
    Q=W=U滑1It=3V×0.2A×60s=36J
    答:(1)小灯泡的额定功率是0.75W;
    (2)小灯泡正常发光时,滑动变阻器R接入电路的阻值是5Ω;
    (3)当小灯泡消耗的功率为0.2W时,通电1min,滑动变阻器R产生的热量是36J。
    17.(1)4Ω;(2)1260J;(3)84%
    【详解】(1)由欧姆定律可得电路中的总电阻为

    滑动变阻器连入电路的阻值为

    (2)煤油吸收的热量为

    (3)电阻丝放出的热量为

    电阻丝的加热效率为

    答:(1)滑动变阻器连入电路的阻值为4Ω;(2)煤油吸收的热量1260J;(3)电阻丝的加热效率84%。
