辽宁省铁岭市开原市2022-2023学年九年级下学期开学物理试卷

2022-2023学年辽宁省铁岭市开原市九年级（下）开学物理试卷

一、选择题（本题共12小题，共28分。1～8题为单选题，每小题2分；9～12题为多选题，每小题2分，漏选得2分，错选得0分）

1．下列关于家用电热水（如图）壶数据中最接近生活实际的是（　　）

A．正常壶烧水时的电压约为110V

B．正常烧水时的功率约为1100W

C．正常烧水时的电流约为0.5A

D．正常壶烧水时的电阻约为4400Ω

2．双燃料汽车以天然气或汽油作为燃料，以下说法正确的是（　　）

A．天然气与汽油相比，燃烧时天然气对环境的污染较小

B．在做功冲程中，燃料混合物的温度升高，内能增大

C．以天然气为燃料，汽车发动机的效率可以达到100%

D．燃料的热值越大，燃烧时放出的热量越多

3．下列实例中，通过做功改变物体内能的是（　　）

A．冬天双手互相摩擦取暖

B．太阳照射沙子，沙子变热

C．利用太阳能热水器“烧水”

D．果汁里放入冰块，饮用时感觉很凉爽

4．如图所示，是物理老师做的“静电飞花”实验，将彩色的碎纸片洒在带有负电的塑料光盘上，就看到彩色碎纸片跳起并四处飞散的景象，下列分析正确的是（　　）

A．跳起的碎纸片失去电子带负电

B．碎纸片与光盘带异种电荷互相排斥

C．接触瞬间有电流从光盘到碎纸片

D．碎纸片飞散的原理与验电器的原理相同

5．电加热眼罩可以缓解跟疲劳，它的内部电路有两个发热电阻。只闭合开关S1时为低温状态，再闭合开关S2时为高温状态；若只断开开关S1，眼罩停止发热。下图中的电路设计符合要求的是（　　）

A． B．

C． D．

6．如图所示电路，闭合开关，灯泡L正常发光，当滑片P向上移动的过程中，下列说法中正确的是（　　）

A．灯泡L变亮，电流表A1示数变大

B．电压表示数不变，电流表A2示数变大

C．电流表A1与A2的示数之差不变

D．电压表与电流表A2的示数之比不变

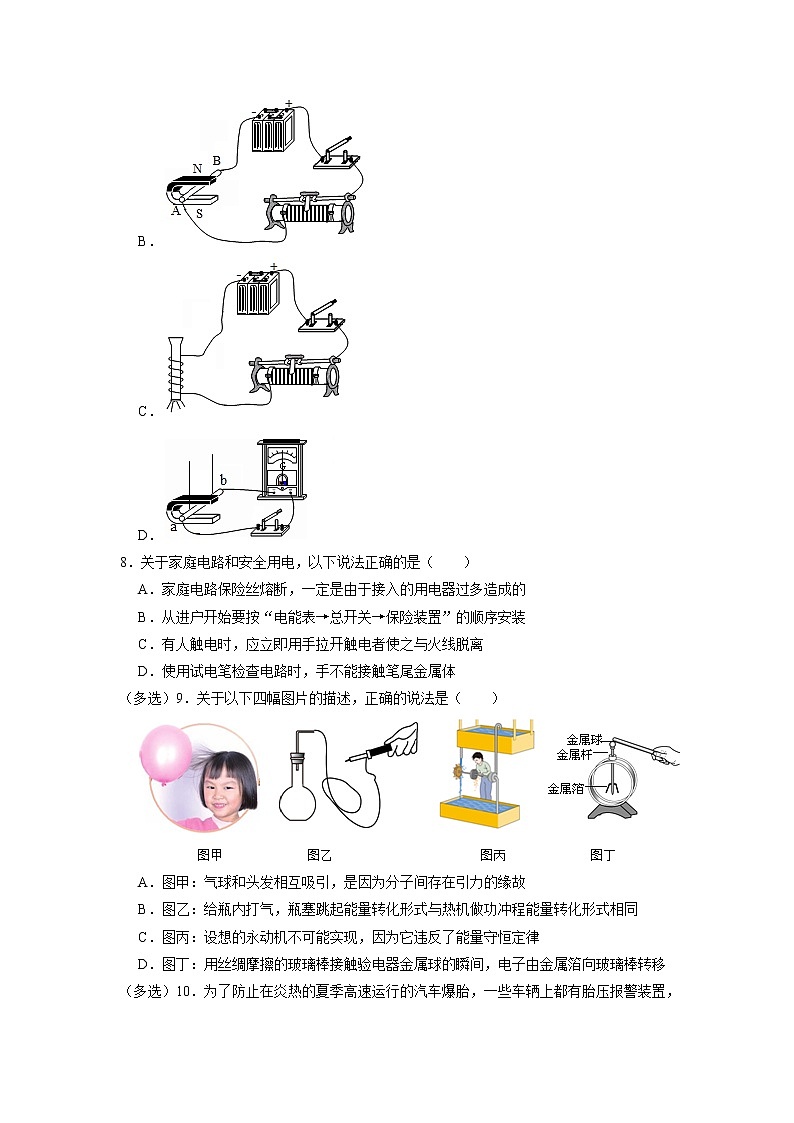

7．如图为小明给爷爷买的一个环保型手电筒。筒内有一个能滑动的圆柱形磁铁，外圈套着一个线圈。只要将手电筒沿图中箭头方向来回摇动，手电筒的小灯就能发光。下列与此手电筒工作原理相同的是（　　）

A．

B．

C．

D．

8．关于家庭电路和安全用电，以下说法正确的是（　　）

A．家庭电路保险丝熔断，一定是由于接入的用电器过多造成的

B．从进户开始要按“电能表→总开关→保险装置”的顺序安装

C．有人触电时，应立即用手拉开触电者使之与火线脱离

D．使用试电笔检查电路时，手不能接触笔尾金属体

（多选）9．关于以下四幅图片的描述，正确的说法是（　　）

A．图甲：气球和头发相互吸引，是因为分子间存在引力的缘故

B．图乙：给瓶内打气，瓶塞跳起能量转化形式与热机做功冲程能量转化形式相同

C．图丙：设想的永动机不可能实现，因为它违反了能量守恒定律

D．图丁：用丝绸摩擦的玻璃棒接触验电器金属球的瞬间，电子由金属箔向玻璃棒转移

（多选）10．为了防止在炎热的夏季高速运行的汽车爆胎，一些车辆上都有胎压报警装置，其主要部件是胎压检测探头，这样可以大大降低爆胎带来的危害；而在冬天为了防止冻裂水箱，在水箱内都加有防冻剂。关于题中的描述下列论述正确的是（　　）

A．轮胎爆胎的过程是内能转化为机械能过程

B．胎压报警装置中的检测探头是由超导材料制成的

C．高速运行的汽车通过热传递方式改变其内能会使胎压升高

D．汽车的防冻剂不但需要凝固点低、沸点高，还需要比热容大吸热能力强

（多选）11．如图所示，将两个发光二极管极性相反的并联起来，并与手摇交流发电机串联，摇动转轮，使线圈在磁场中转动，则下列说法中正确的是（　　）

A．发电机的工作原理是电流的磁效应

B．线圈转动时，两个发光二极管会交替发光

C．线圈转动加快，发光二极管会变得更亮

D．线圈转动过程中，电能转化为机械能

（多选）12．如图所示的电路，电源电压为12V，第一次只闭合开关S、S1滑动变阻器的滑片P在B段时，电流表示数为0.4A，电压表示数为8V；第二次只闭合开关S、S2，将滑片P从B端向A端移动，直到小灯泡正常发光，电流表示数为0.5A，电压表示数为2V。下列说法正确的是（　　）

A．定值电阻R0的大小为20Ω

B．滑动变阻器的最大阻值为20Ω

C．小灯泡的额定功率为2.5W

D．两次实验中，电路消耗的最大功率为6W

二、填空题（本题共9小题，每空1分，共26分）

13．蜡染是我国民间传统工艺，即把不染色的地方涂上蜡液，然后放入染缸中进行染色。由于凝固在布上，蜡与布间的作用力会比液体时 　   　，所以能牢固的粘在布上，染料能把布染色是 　   　现象。熔蜡的恒温熔锅，所用插头为三脚插头，插头上标着E的导线和恒温熔锅的金属外壳相连，这样可以有效降低 　   　所带来的危害。

14．如图所示，一种在集体活动时，会自动收集体温数据的无线电子测温计，可贴在皮肤表面直接测温，使用简单，贴在人体皮肤后，吸收人体热量，测温计的内能 　   　（填“增加”或“减少”），达到与皮肤相同的温度后，其内部发射电路将体温信息以 　   　波的形式发射到后台，实现对工作人员体温的自动监测。

15．2022年10月12日宇航员刘洋在空间站进行了太空直播授课，实现了天地互动，所需的电能主要来源于太阳能帆板。如图所示，太阳能帆板是一种把太阳能转化为 　   　能的装置，它相当于电路中的 　   　（选填“用电器”或“电源”）。太阳能是通过太阳内部的核 　   　（选填“裂变”或“聚变”）产生的；太阳能既是清洁能源，又是 　   　（选填“可“或“不可”）再生能源。

16．如图所示，路由器是一种支持有线和无线连接的网络设备，通过后排接口可以同时连接多台电脑，各接口之间是　   　（串联/并联）的。工作时间长了，外壳发烫，是由于电流的　   　效应。

17．如图所示，若使L1、L2并联，则需闭合 　   　；只闭合S3，则 　   　发光，此时如果L1断路，则电压表示数 　   　（选填“变大”、“变小”或“不变”）。

18．如图是小明家的电能表，让“220V 1200W”的用电器单独正常工作5min，发现该电能表的转盘转过了200r，此用电器消耗的电能是 　   　J，电能表的示数变为 　   　kW•h，电能表上涂黑的数字为 　   　。

19．小林家住农村，他家的厕所离房子有一段距离，为了方便和节能，他用“220V，40W”的灯泡，阻值为1210Ω的电阻和开关S1、S2设计了一个电路，电路图如图所示。天黑后，当无人上厕所时，要求灯光较暗，但能起到指示作用，此时开关 　   　（填开关S1和S2的通断情况），此时灯泡消耗的电功率为 　   　W；当有人上厕所时，闭合开关S2，灯泡正常发光，起到照明作用，此时灯泡消耗的电功率为 　   　W。

20．2020年我市空气质量优良天数达293天，监测大气污染物的浓度的电路如图甲所示，R为气敏电阻，其材料一般为 　   　（选填“半导体”或“超导体”），气敏电阻阻值R随污染物浓度变化曲线如图乙所示，污染物浓度增大时，监测仪表读数变大，该表应为图甲中 　   　表，此过程中电路总功率 　   　（选填“变大”“变小”或“不变”）。

21．利用热敏电阻（电阻随温度变化）设计了如图甲所示的电路，电源电压保持不变。先将变阻器滑片P从最右端移动到最左端，图乙是这一过程中电流表和电压表V1示数的关系图象，然后保持滑片P位置不动，在不损坏元作的条件下对热敏电阻加热，小灯泡逐渐变亮，直至正常发光，此时电压表V2示数为1V，图丙是这一过程中电流表示数随热敏电阻R阻值变化的关系图象。通过分析可知：随着温度的升高该热敏电阻的阻值将 　   　（填“变大”、“不变”或“变小”），滑动变阻器最大阻值为 　   　Ω，小灯泡的额定电功率为 　   　W。

三、作图题（本题共3小题，每小题3分。共9分）

22．汽车的座椅和安全带插口相当于一个开关，人坐在座椅上时，座椅开关闭合，指示灯亮；将安全带插入插口时（这时插口开关闭合），指示灯又熄灭。请将如图所示（其中的R0是在安全带开关闭合时，可以防止电路短路）的元件连接成一个符合要求的电路图。

23．小明家卧室内有“一开一插”式开关和两盏“220V 10W”的壁灯，其部分电路如图所示。开关控制两盏壁灯，且闭合开关时壁灯都能正常发光，三孔插座独立工作，请你将电路连接完整。

24．通电螺线管左侧放一条形磁体，闭合开关后，小磁针静止在如图所示的位置。请标出：

（1）电源右侧的极性（用“+”或“﹣”表示）；

（2）a点磁感线方向；

（3）小磁针静止时右端的磁极（用“N”或“S”表示）。

四、简答题（本题3分）

25．如图是我们夏天常用的电蚊香器，接通电源后发热体就会给固体药片加热，我们就可以安稳地睡觉了，根据上面描述请回答下列问题：

（1）电蚊香器是利用什么原理工作的？

（2）电流通过发热体和导线的温度不同，是因为两者的什么不同？

（3）为什么蚊子与电蚊香器相隔一段距离也会死掉？

五、计算题（本题共2小题，每小题9分，共18分。要求写出必要的文字说明、公式、计算过程、数值、单位和答）

26．在如图所示的电路中，电源电压保持不变，小灯泡L上标有“6V，3W”字样，当闭合S、S2，断开S1，滑动变阻器的滑片P滑到b端时，电压表V的示数为8V，电流表A的示数为0.4A；再闭合S1时，电流表A的示数为0.6A。求：

（1）滑动变阻器的最大阻值；

（2）R1的阻值；

（3）当闭合S，断开S1、S2时，若使小灯泡正常发光，滑动变阻器接入电路中的阻值。

27．如今许多汽车后视镜有自动加热功能，如图是一款汽车的后视镜（图甲）及其加热电路原理图（图乙），该后视镜分别有防雾、除雨露、除冰霜三种功能，三种功能依次需要更高的热量，分别由三个挡位控制。若电路中电阻阻值均为100Ω，电源电压为100V。求：

（1）当开关旋至“1”挡时，电路中的电流；

（2）通过分析说明，“2”挡位对应什么功能？

（3）若后视镜玻璃的质量为400g，玻璃的比热容为0.75×103J/（kg•℃），当开关旋至“3”挡时，该电路工作1min，若不考虑热损失，可使后视镜玻璃温度升高多少？

六、实验、探究题（本题共5小题，每空1分，共36分）

28．小明利用一根长度较长、粗细均匀的镍铬合金电热丝（外层刷有绝缘漆）和其它器材，设计并组装了如图所示电路，研究以下实验：

（1）在“比较不同物质吸热升温情况”时：

①从较长的电热丝上剪取两根长度相同的电热丝接入电路。

②在两个相同的烧瓶中各加入质量 　   　（选填“相同”或“不同”）的水和煤油。

③通电一段时间后，小明发现煤油的温度升高较多，这说明水的比热容比煤油的比热容 　   　（选填“大”或“小”）。

（2）在“探究电流通过电阻丝产生热量多少与电阻大小的关系”时：

①从较长的电热丝上剪取两根长度合适的电热丝甲和乙接入电路，R甲＞R乙。

②在两个相同的烧瓶中各加入质量、初温均相同的 　   　（选填“同种”或“不同种”）液体。

③闭合开关一段时间，可以通过 　   　，判断电热丝产生热量的多少。

④通电一段时间后，温度计A的示数较高，可得出初步结论：在 　   　和通电时间相同的情况下，导体的电阻越大，产生的热量越 　   　。

⑤为了方便多次实验，使结论更具普遍意义，可在电路中添加一个 　   　。（填器材名称）

29．小红利用如图的甲图测量“小灯泡正常发光时的电阻”，选用的电源电压为3.0V，小灯泡额定电压2.5V。

（1）本实验的原理是 　   　；

（2）在连接电路的过程中，开关断开，并将滑动变阻器的滑片调到 　   　处；

（3）排除故障后，缓慢移动滑动变阻器的滑片P，当电压表的示数如图乙所示时，其读数为 　   　V；通过移动滑动变阻器，多次测量小灯泡两端的电压和通过小灯泡的电流，画出了通过小灯泡的电流随其两端电压变化的图像，如图丙所示，小灯泡正常发光时的电阻为 　   　Ω。

（4）小红 　   　（填“能”或“不能”）用本实验器材探究电流与电压的关系。

（5）如图是科技小组的同学用实验室常用仪器，设计测量未知电阻Rx阻值的四种电路，电源电压、滑动变阻器R最大阻值均未知，R0是阻值已知的定值电阻。其中能够测量出Rx阻值的电路是 　   　。

A.只有①②

B.只有①④

C.只有②③

D.只有②④

30．在“探究电流与电阻的关系”实验中，小明选用如下器材：电压恒为5V的电源，阻值为5Ω、10Ω、15Ω、20Ω和30Ω的定值电阻，规格为“30Ω 1A”的滑动变阻器，电流表，电压表，开关和若干导线。

（1）如图甲所示，小明将阻值为5Ω的电阻接入实验电路，闭合开关前发现电路中有一根导线连接错误，请在连接错的导线上打上“×”，并用笔画线代替导线将电路连接正确。

（2）改正错误后，用开关试触，发现电压表指针迅速摆到表盘最右端，电流表指针几乎未动，小明分析可能是定值电阻发生了　   　故障。

（3）更换实验器材排除故障后，调节滑动变阻器的滑片，电压表示数如图乙所示，其示数为　   　V。断开开关，保持滑动变阻器滑片位置不动，将5Ω电阻换成10Ω电阻，闭合开关，应将滑片向　   　（选填“左”或“右”）移动，使电压表示数与第一次实验示数相同，此时电流表示数应为　   　A。

（4）小明将30Ω电阻接入电路后，无论怎样移动滑动变阻器的滑片，都达不到所控制的电压值，小明和小组同学讨论后决定，将电源电压调至不大于　   　V或换用最大阻值不小于　   　Ω的滑动变阻器，就可以满足实验要求。

（5）小明更换滑动变阻器后，将所有电阻接入电路完成探究实验，小明发现，为了保持定值电阻两端电压不变，只要滑动变阻器接入电路的阻值与电路中定值电阻的阻值之比为　   　即可。

（6）多次实验后，根据数据可以得出结论：电压一定时　   　，

（7）完成实验后，小明又设计了如图丙所示的电路图，只用电压表就测出了额定电压为2.5V的小灯泡的额定功率，电源电压调至6V不变，定值电阻R0的阻值为10Ω，请将实验步骤补充完整。

①　   　（填三个开关的闭合与断开情况），　   　，小灯泡正常发光。

②保持滑动变阻器滑片位置不动，闭合开关S和S1，断开S2，观察到电压表示数为3V。

③小灯泡额定功率的表达式P＝　   　W。

31．为了研究通电螺线管外部的磁场分布情况，可在螺线管的两端放上小磁针，在硬纸板上均匀地撒满铁屑。通电后轻敲纸板，小磁针的指向和铁屑的排列情况，如图所示。请回答下列问题：

（1）通电后小磁针静止时的分布如图所示，此时，小磁针 　   　（填“N”或“S”）极的指向就是该点的磁场方向。

（2）改变螺线管的绕线方向，发现小磁针南北极所指方向发生了改变，由此可知：通电螺线管外部磁场方向与螺线管的 　   　方向有关。

（3）实验结论：通电螺线管外部的磁场和 　   　磁体的磁场相似。

32．某同学用如图所示的装置探究感应电流产生的条件。

（1）如图甲所示，保持蹄形磁体竖直放置，使导体AB从图示位置向上运动，电路中 　   　（填“无”或“有”）感应电流。

（2）如图乙所示，保持线圈不动，使蹄形磁体快速向左运动，电流表指针 　   　（填“不会”或“会”）偏转。

（3）在此实验中涉及到的能量转化是导体或者磁体的 　   　能转化为 　   　能。

（4）若想使ab的感应电流与原来方向相反，下列操作可行的是 　   　；

A.将导体棒ab对调

B.保持ab运动方向不变，对调磁体的磁极

C.保持ab运动方向和磁体的磁极同时对调

（5）小明想要让感应电流更大可采取的方法（写出一种） 　   　。

参考答案

一、选择题（本题共12小题，共28分。1～8题为单选题，每小题2分；9～12题为多选题，每小题2分，漏选得2分，错选得0分）

1．B   2．A    3．A    4．D     5．C   6．C    7．D   8．B

9．BCD     10．AD      11．BC    12．BD

二、填空题（本题共9小题，每空1分，共26分）

13．大   扩散   漏电    14．增加   电磁    15．电源   聚变   可  16．并    热

17．S1、S3     L1    不变  18．3.6×105      2023.7    2000  19．S1    10    40

20．半导体   电流   变大    21．变小   10     3

三、作图题（本题共3小题，每小题3分。共9分）

22．             23.                         24.

四、简答题（本题3分）

25．（1）电流热效应  （2）电阻 （3）分子不停的左无规则运动

五、计算题（本题共2小题，每小题9分，共18分。要求写出必要的文字说明、公式、计算过程、数值、单位和答）

26．（1）20Ω（2）40Ω（3）4 Ω

27．（1）0.5A  （2）除雨露  （3）40℃

六、实验、探究题（本题共5小题，每空1分，共36分）

28．（1）②相同    ③大

（2）②同种   ③液体升高的温度   ④通过导体的电流    多  ⑤滑动变阻器

29．（1）R=U/I  （2）B    （3）1.8   12.5   （4）不能  （5）C

30．（1）见图

（2）断路

（3）2   右   0.2

（4）4    45

（5）2：3    （6）电流与电阻成反比

（7）①闭合S、S2     调节滑动变阻器滑片使电压表示数为3.5V  ③0.75

31．（1）N  （2）电流方向   （3）条形

32．（1）有  （2）会  （3）机械   电   （4）B

（5）换磁性更强的磁体（加快切割速度等）
