初中物理人教版九年级全册第十九章 生活用电第1节 家庭电路精品课堂检测

19.2 家庭电路中电流过大的原因（原卷版）

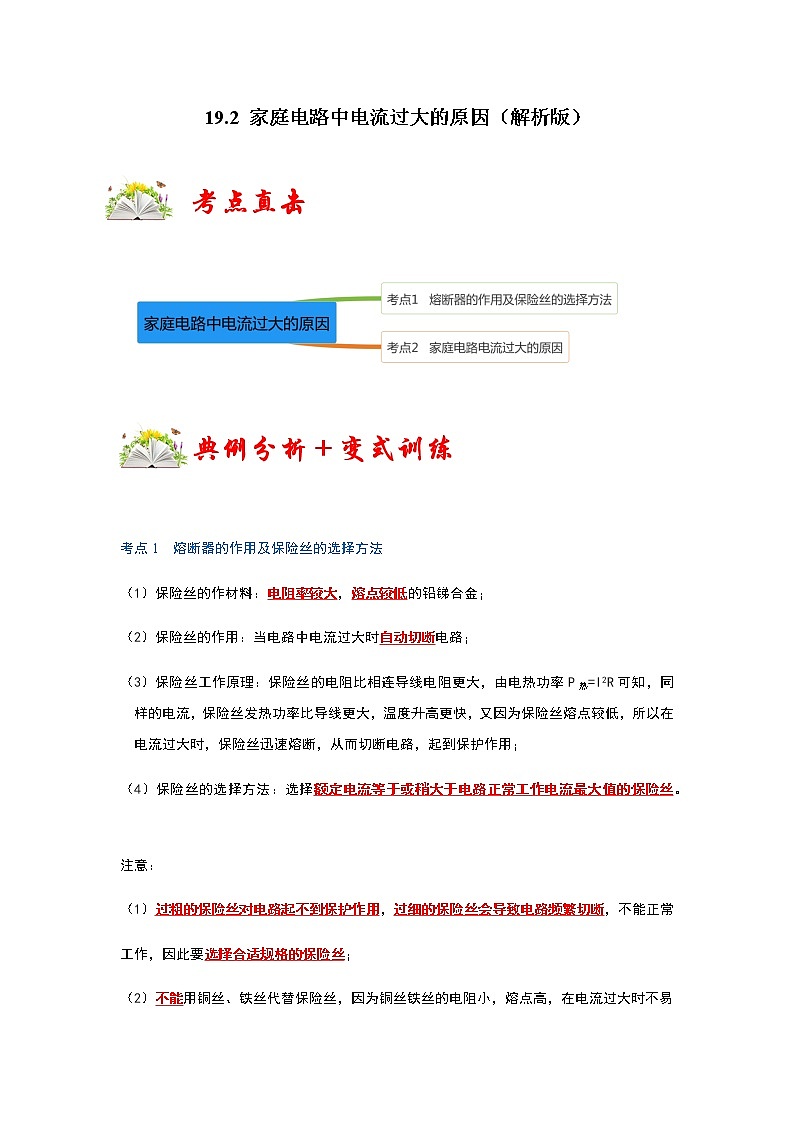

考点1  熔断器的作用及保险丝的选择方法

（1）保险丝的作材料：电阻率较大，熔点较低的铅锑合金；

（2）保险丝的作用：当电路中电流过大时自动切断电路；

（3）保险丝工作原理：保险丝的电阻比相连导线电阻更大，由电热功率P热=I2R可知，同样的电流，保险丝发热功率比导线更大，温度升高更快，又因为保险丝熔点较低，所以在电流过大时，保险丝迅速熔断，从而切断电路，起到保护作用；

（4）保险丝的选择方法：选择额定电流等于或稍大于电路正常工作电流最大值的保险丝。

注意：

（1）过粗的保险丝对电路起不到保护作用，过细的保险丝会导致电路频繁切断，不能正常

工作，因此要选择合适规格的保险丝；

（2）不能用铜丝、铁丝代替保险丝，因为铜丝铁丝的电阻小，熔点高，在电流过大时不易

熔断，根本起不到保护电路，的作用；

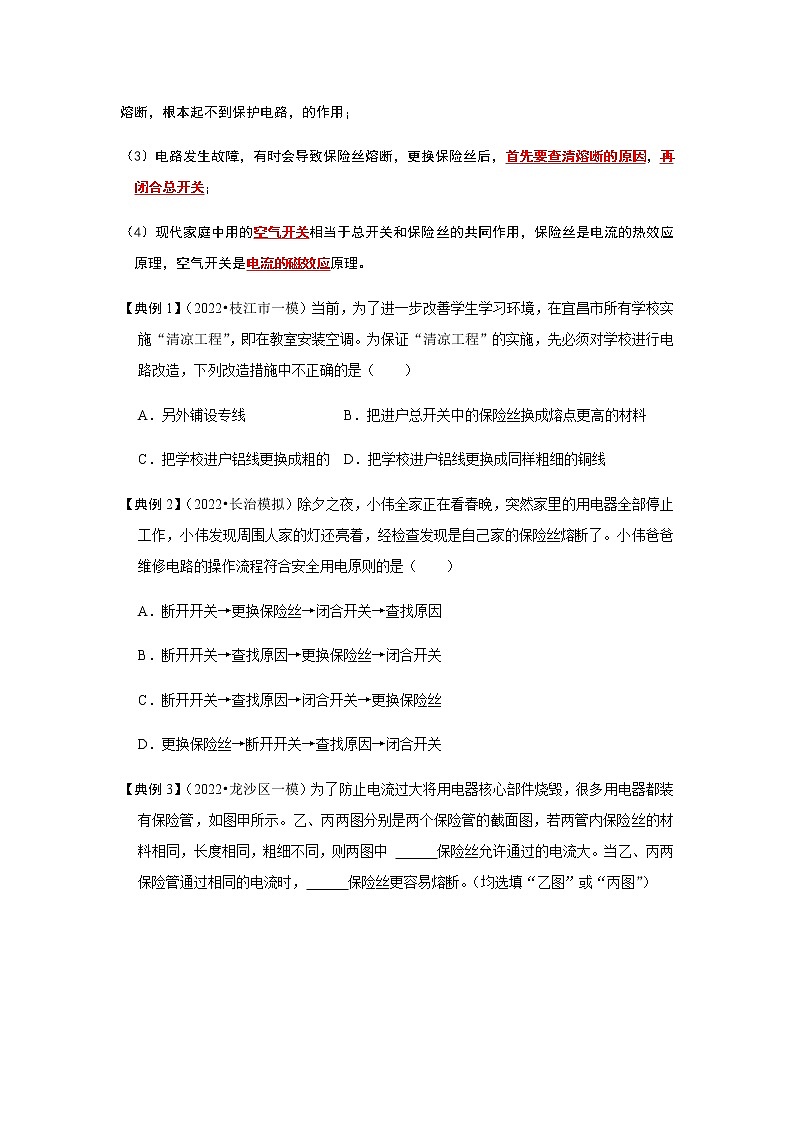

（3）电路发生故障，有时会导致保险丝熔断，更换保险丝后，首先要查清熔断的原因，再闭合总开关；

（4）现代家庭中用的空气开关相当于总开关和保险丝的共同作用，保险丝是电流的热效应原理，空气开关是电流的磁效应原理。

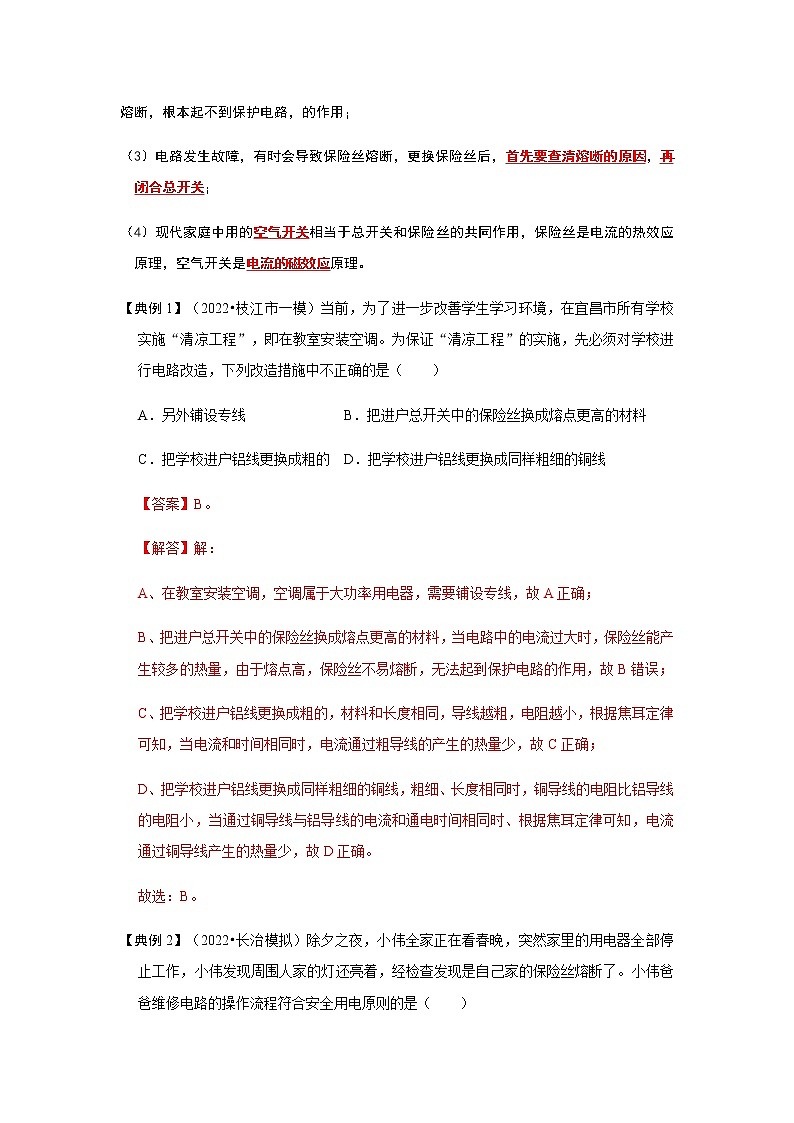

【典例1】（2022•枝江市一模）当前，为了进一步改善学生学习环境，在宜昌市所有学校实施“清凉工程”，即在教室安装空调。为保证“清凉工程”的实施，先必须对学校进行电路改造，下列改造措施中不正确的是（　　）

A．另外铺设专线             B．把进户总开关中的保险丝换成熔点更高的材料

C．把学校进户铝线更换成粗的 D．把学校进户铝线更换成同样粗细的铜线

【典例2】（2022•长治模拟）除夕之夜，小伟全家正在看春晚，突然家里的用电器全部停止工作，小伟发现周围人家的灯还亮着，经检查发现是自己家的保险丝熔断了。小伟爸爸维修电路的操作流程符合安全用电原则的是（　　）

A．断开开关→更换保险丝→闭合开关→查找原因

B．断开开关→查找原因→更换保险丝→闭合开关

C．断开开关→查找原因→闭合开关→更换保险丝

D．更换保险丝→断开开关→查找原因→闭合开关

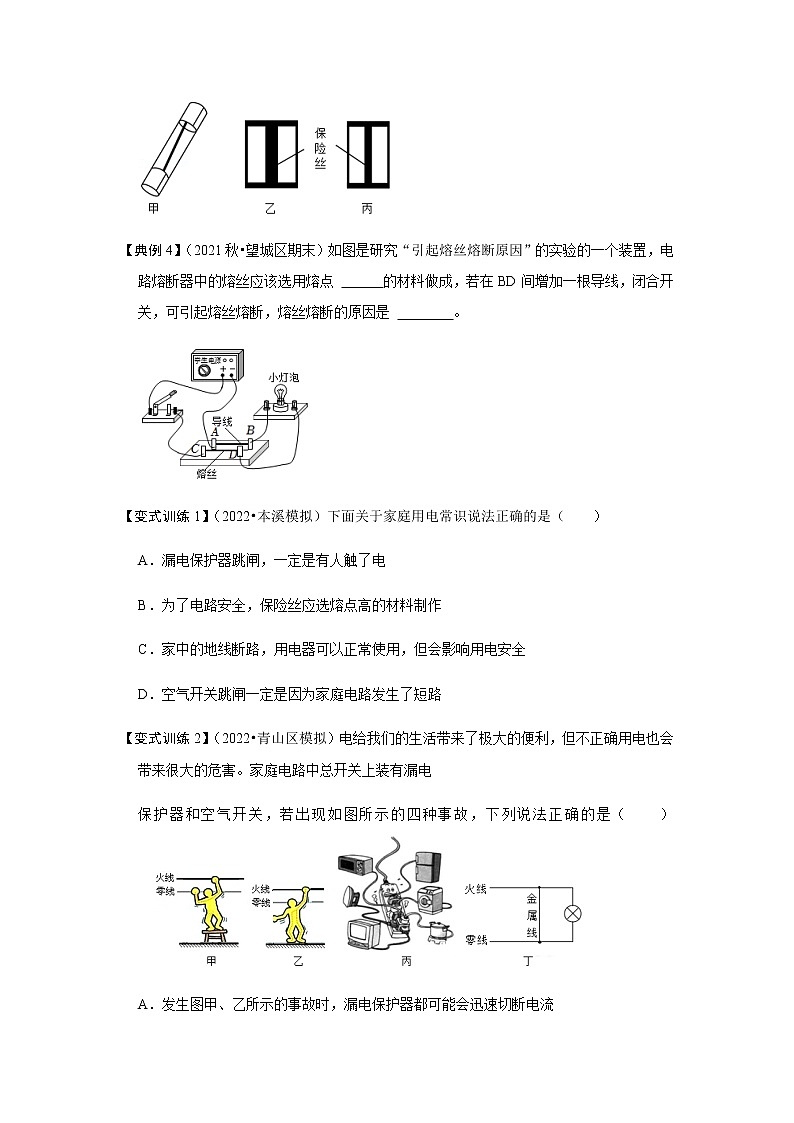

【典例3】（2022•龙沙区一模）为了防止电流过大将用电器核心部件烧毁，很多用电器都装有保险管，如图甲所示。乙、丙两图分别是两个保险管的截面图，若两管内保险丝的材料相同，长度相同，粗细不同，则两图中 　  　保险丝允许通过的电流大。当乙、丙两保险管通过相同的电流时，　  　保险丝更容易熔断。（均选填“乙图”或“丙图”）

【典例4】（2021秋•望城区期末）如图是研究“引起熔丝熔断原因”的实验的一个装置，电路熔断器中的熔丝应该选用熔点 　  　的材料做成，若在BD间增加一根导线，闭合开关，可引起熔丝熔断，熔丝熔断的原因是 　    　。

【变式训练1】（2022•本溪模拟）下面关于家庭用电常识说法正确的是（　　）

A．漏电保护器跳闸，一定是有人触了电

B．为了电路安全，保险丝应选熔点高的材料制作

C．家中的地线断路，用电器可以正常使用，但会影响用电安全

D．空气开关跳闸一定是因为家庭电路发生了短路

【变式训练2】（2022•青山区模拟）电给我们的生活带来了极大的便利，但不正确用电也会带来很大的危害。家庭电路中总开关上装有漏电

保护器和空气开关，若出现如图所示的四种事故，下列说法正确的是（　　）

A．发生图甲、乙所示的事故时，漏电保护器都可能会迅速切断电流

B．发生图丙、丁所示的事故时，空气开关都可能会切断电流

C．发生图甲、乙所示的事故时，空气开关都可能会切断电流

D．发生图丙、丁所示的事故时，漏电保护器都可能会迅速切断电流

【变式训练3】（2022•雁塔区校级模拟）保险丝是由电阻率大、熔点低的金属制作而成。如图所示，将长短、粗细均相同的保险丝和铜丝分别用金属夹接到线路板上，它们是 　　联的，保险丝的电阻比铜丝的 　 　（选填“大”或“小”），闭合开关，移动滑动变阻器的滑片，发现保险丝熔断而铜丝完好，所以在家庭电路中 　  　（选填“能”或“不能”）用铜丝代替保险丝。

【变式训练4】（2021秋•宁乡市期末）为了直观的认识短路的危害，某实验小组设计了如下实验。

器材：低压电源（直流6V）、开关、额定电流为1A的保险丝、额定电压为6V的灯泡、导线、电流表（演示电流表，0～5A挡）。

（1）在图中，CD间接上一段保险丝，AB间接入电流表，其它部分按图所示连接好电路。

（2）当S闭合时，灯泡 　   　（填“发光”或“不发光”）。

（3）断开S，在BD间接一粗铜丝，当闭合S的瞬间，你将会观察到 　  　。

A．电流表指针迅速摆动较大的幅度，保险丝熔断

B．电流表的指针无示数，保险丝不会熔断

C．电流表读数稳定不变，灯泡正常发光

D．电流表读数稳定不变，灯泡不发光

考点2  家庭电路电流过大的原因

家庭电路电流过大的原因：短路；总功率过大。

注意：改造线路时要同时考虑导线、电能表、保险装置的承受能力。

【典例5】（2022•青羊区模拟）如图，绘制的是一栋楼房里各家的日常生活。但小王家里“停电了”，他家停电的原因不可能是以下哪种（　　）

A．楼房里的某条电线断路 B．全楼用电器总功率过大

C．小王家忘记交电费了 D．小王家漏电保护器跳闸

【典例6】（2022•蓝田县一模）关于家庭电路和安全用电，以下判断正确的是（　　）

A．家庭电路保险丝熔断，一定是由于用电器接的过多造成的

B．从进户开始要按“电能表→总开关→保险装置”的顺序安装

C．为了使用方便，可以将电冰箱的三脚插头换成两脚插头

D．使用试电笔检查电路时，手不能接触笔尾金属体

【典例7】（2022•河东区一模）如图所示，测电笔的笔尖金属体接触火线时氖管会发光，正确使用测电笔的方法是图 　 　；家庭电路中电流过大的原因可能是电路发生 　  　或电路中的用电器的总功率过大。

【典例8】（2022•邵阳模拟）如图所示，当所有开关闭合后，输电线因电流过大而燃烧起来，像这种产生电流过大的原因是 　    　（选填“总功率过大”或“发生短路”）。新建楼房的供电线路为避免这种情况，应安装 　    　（选填“空气开关”或“漏电保护器”）。

【典例9】（2022•鸡冠区校级一模）家庭电路中，需要注意安全用电的原则。图中请运用物理知识，分别解释下列两种情况中电流过大，容易引发火灾的原因。

【变式训练1】（2022•葫芦岛模拟）家庭电路中，下列做法能使空气开关跳闸的是（　　）

A．使用试电笔时手不小心碰到笔尖金属体 B．控制灯的开关短路

C．三脚插头去掉中间脚改成两脚使用         D．灯座内两根导线直线相连

【变式训练2】（2021秋•高阳县期末）下列现象中不是家庭电路中保险丝烧断原因的是（ ）

A．家里很多用电器同时使用    B．开关里两线头相碰

C．两孔插座中的两线头相碰        D．灯座里的两线头相碰

【变式训练3】（2021•利川市模拟）插座是重要的供电设备，我们经常会用到。不注意遵循物理规律，用插座也会出现导线过热或“跳闸”等问题。下列分析中正确的是（　　）

A．连接插座的导线过热，主要是因为导线电阻太小

B．连接插座的导线过热，主要是因为导线太细了

C．在使用大功率电器时，导线都有发热着火危险

D．插座导线发热显著就会导致空气开关“跳闸”

【变式训练4】（2022•淮北模拟）如图所示，小明将台灯插头插入插座时，家里的空气开关跳闸了，检查发现插头处的绝缘皮已经破损，则引起此次空气开关跳闸的原因是发生了 　      　。

【变式训练5】（2021秋•高明区校级期末）如题10图所示，甲、乙两个电路中，开关闭合后，输电线因电流过大而燃烧起来，则甲产生电流过大的原因是用电器的 　        　、乙产生电流过大的原因是 　       　。新建楼房的供电线路为避免这两种情况，应安装 　        　（填“空气开关”或“漏电保护器”）。

一、选择题。

1．（2021秋•重庆期末）某家庭电路的部分电路如图所示，其中甲、乙两处装用电器或开关。对此电路，下列说法正确的是（　　）

A．当电路总功率增大时，通过保险丝的电流就增大

B．甲处应装用电器，乙处应装开关

C．保险丝烧断一定是由用电器短路造成的

D．当保险丝熔断后，可以用铜丝代替

2．（2021秋•姜堰区期末）如图所示，在接线柱A、B间接入导线（其材料为普通铜丝），在接线柱C、D间接入熔丝．接通电源，灯泡正常发光，熔丝不熔断；断开电源，在 B、D间连上一根导线，再次接通电源时，灯不亮，熔丝熔断。以下判断中错误的是（　　）

A．熔丝熔断时，熔丝中的电流大于 AB 间导线中的电流

B．导致熔丝熔断的原因是电路中电流过大

C．熔丝熔断，但灯泡依然完好

D．如果先在C、D间连上一根导线，再接通电源时，熔丝不会熔断

3．（2021秋•兴城市期末）如图所示是现在一般标准住宅户内配电系统方框图。关于空气开关和漏电保护器的作用，下列分析正确的（　　）

A．当插座漏电时，空气开关①将跳闸

B．当空调电流过大时，空气开关②将跳闸

C．当电灯电流过大时，漏电保护器会迅速切断电路

D．空气开关跳闸，问题解决后需更换新的空气开关

4．（2021秋•泰安期末）某家庭电路的部分电路如图所示，其中甲、乙两处分别装灯和开关，对此电路，下列说法正确的是（　　）

A．火线上的保险丝应该改装到零线上 B．当保险丝熔断后，可以用铜丝代替

C．甲处应装灯，乙处应装开关         D．甲处应装开关，乙处应装灯

5．（2022•深圳模拟）如图所示，甲地的电站以恒定电压U给乙地的A、B两盏灯供电，输电线路的电阻不能忽略，当乙地开灯时，下列说法正确的是（　　）

A．为节约成本，入户处的保险丝也可以用铜丝来代替

B．同时工作的灯泡数量越多，灯丝两端的电压会越高

C．开关都闭合，当A灯短路时，会烧坏保险丝和B灯

D．同时工作的灯泡数量越多，输电线的发热功率越大

6．（2022•铜仁市一模）以下是某同学记录的物理笔记，其中正确的是（　　）

①一个物体从地球带到月球上质量不变；

②一个物体的速度越快，它的惯性就越大；

③一个物体吸收了热量，温度升高，内能增大；

④内燃机做功冲程是将机械能转化为内能；

⑤验电器是利用同种电荷互相排斥、异种电荷互相吸引的原理工作的；

⑥家用电器的总功率过大是造成家庭电路电流过大的原因之一。

A．①②④⑥正确 B．①②③⑥正确 C．只有①⑥ D．④⑤⑥正确

7．（2021秋•南雄市期末）下列现象中，可能引起家中保险丝熔断的是（　　）

①短路    ②开关中的两个线头相碰   ③电路中增加了大功率的用电器    ④灯丝烧断

A．①② B．②③ C．①③ D．②④

8．（2021秋•新化县期末）关于家庭电路，下列说法正确的是（　　）

A．空气开关跳闸一定是用电器总功率过大 B．控制电灯的开关接在火线上

C．同时工作的用电器越多，总电阻越大     D．电能表是测量总电功率的

二、填空题。

9．（2021秋•太平区期末）保险丝是利用电阻比较 　   　（选填“大”或“小”）、熔点比较 　 　（选填“高”或“低”）的材料制作的。保险丝是对电流热效应的 　   　（选填“利用”或“防止”）。

10．（2021秋•白云区期末）如图的保险丝（管）在用电设备都能经常看到，它能对流经设备的电流超过一定值时自动熔断起断电保护作用。不同规格的保险丝（管）的规格如表，请仔细阅读下表，将你发现的有关规律填在相应的横线上。

根据表中有关文字或数据将你发现的规律填在相应的横线上（要求写出两个结论）：

（1）　                                       　；

（2）　                                        　。

11．（2021秋•临渭区校级期末）家庭电路中，电视机和电灯是 　   　（选填“串联”或“并联”）的，家庭电路中电流过大的原因有短路和 　            　。如图所示的家庭电路中，当闭合开关时，发现电灯不亮，若原因是图中打“×”的位置发生了断路，则在开关闭合的情况下，用试电笔测试电路中A点时，试电笔氖管 　   　（选填“会”或“不会”）发光。

12．（2021秋•天元区期末）如图是根据初中物理部分电学内容绘制的知识结构图，线条表示知识间的逻辑关系。

（1）A处应填写的物理量是 　      　。

（2）B处应填写的导致家庭电路电流过大的原因是 　                        　。

三、实验探究题。

13．（2021•汕头模拟）学习了家庭电路后，小明在家中进行综合实践活动“对家庭用电的调查研究”。

（1）家庭电路中“超负荷”是指家庭用电器的　    　过大，这时电路中的　   　也跟着过大。小明发现，出现上述情况时，电路中的熔断器或空气开关会自动切断电路。熔断器中的保险丝熔断的原理是电流的　 　效应。如图甲是空气开关的原理图，当电路中电流过大时，通电线圈P产生较强的磁性，吸引衔铁Q，弹簧拉动开关，自动切断电路。可见空气开关切断电路则是利用了电流的　  　效应；

（2）观察厨房中的电器时，妈妈告诉他，以前电饭锅不用时要将插头从插座上拔下来，既不方便也容易损坏插座。后来电工师傅换了一个如图乙的带开关的插座后，只要拨动下开关就可以断开电了。小明仔细观察了如图示的插座后，很快就在纸上画出了如图丙所示的插座背面接线示意图。则图中最上面的一根线应该是　  　（火/零）线，两孔插座与三孔插座是　  　联的。

（3）要利用图丁所示的电能表来估测测电饭锅的电功率，小明首先断开家中所有用电器，再将一只电饭煲接入电路正常工作。小明发现电能表的转盘转过24转所需的时间刚好为1min，则这只电饭煲的额定功率是　  　W。

四、解答题。

14．（2021秋•绥中县期末）家庭电路中，为防止电路中电流过大，要安装保险装置。保险丝是一种常见的保险装置，请你回答：

（1）制作保险丝的材料铅锑合金具有什么特点？

（2）为什么要选择具有这样特点的材料？

15．（2022春•绍兴月考）现代家庭电路都安装有“漏电保护器”和“空气开关”，如图所示，比单独安装传统的保险丝更能保证用电安全，其中 　     　相当于保险丝。当房间里的电灯开关断开时，小宇用测电笔分别检测开关的两个接线柱，氖管一次发光，一次不发光。据此，小宇 　   　（选填“能”或“不能”）确定该开关接在火线上；有一次小宇姐弟俩为妈妈庆祝母亲节，他们用电饭煲做饭、电磁炉蒸鱼、开着油烟机炒菜，刚启动烤箱烤鸡时，家里的空气开关“跳闸”了，原因可能是 　                 　，小宇暂不使用烤箱，在手湿的情况下重新合上空气开关，继续炒菜，这个做法 　   　（选填“符号”或“不符合”）安全用电原则。

16．（2021秋•漳州期末）如图所示，在一个排插上同时使用多个大功率的用电器，可能会烧坏导线的绝缘皮，甚至引起火灾。请用所学过的电学知识分析容易引起火灾的原因？
