第三次阶段性测试（培优卷）——2022-2023学年九年级物理全一册单元卷（人教版）（原卷版+解析版）

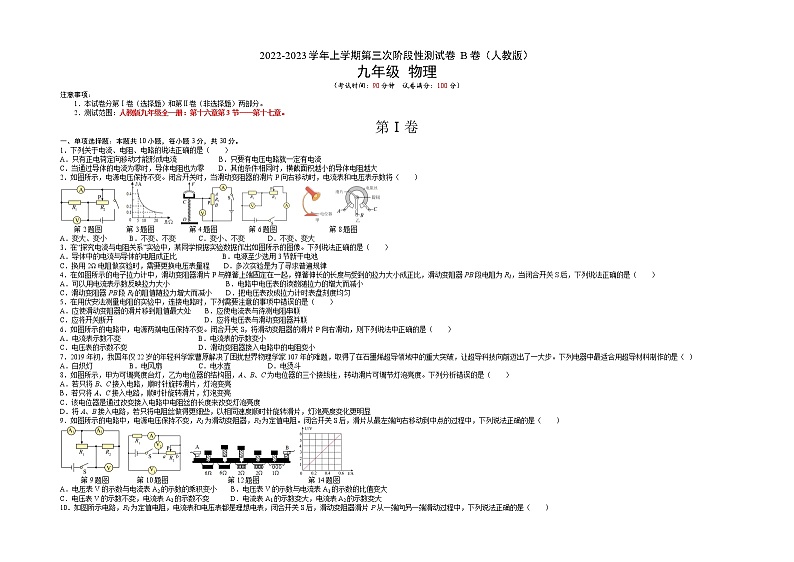

2022-2023学年上学期第三次阶段性测试卷B卷（人教版）

九年级 物理

（考试时间：90分钟  试卷满分：100分）

注意事项：

1．本试卷分第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分。

2．测试范围：人教版九年级全一册：第十六章第3节——第十七章。

第Ⅰ卷

一、单项选择题：本题共10小题，每小题3分，共30分。

1．下列关于电流、电阻、电路的说法正确的是（　　）

A．只有正电荷定向移动才能形成电流            B．只要有电压电路就一定有电流

C．当通过导体的电流为零时，导体电阻也为零    D．其他条件相同时，横截面积越小的导体电阻越大

2．如图所示，电源电压保持不变。闭合开关时，当滑动变阻器的滑片P向右移动时，电流表和电压表示数将（　　）

    第2题图       第3题图          第4题图         第6题图               第8题图

A．变大、变小 B．不变、不变 C．变小、不变 D．不变、变大

3．在“探究电流与电阻关系”实验中，某同学根据实验数据作出如图所示的图像。下列说法正确的是（　　）

A．导体中的电流与导体的电阻成正比             B．电源至少选用3节新干电池

C．换用2Ω电阻做实验时，需要更换电压表量程    D．多次实验是为了寻求普遍规律

4．在如图所示的电子拉力计中，滑动变阻器滑片P与弹簧上端固定在一起，弹簧伸长的长度与受到的拉力大小成正比，滑动变阻器PB段电阻为R1，当闭合开关S后，下列说法正确的是（　　）

A．可以用电流表示数反映拉力大小                B．电路中电压表的读数随拉力的增大而减小

C．滑动变阻器PB段R1的阻值随拉力增大而减小    D．把电压表改成拉力计时表盘刻度均匀

5．在用伏安法测量电阻的实验中，连接电路时，下列需要注意的事项中错误的是（　　）

A．应使滑动变阻器的滑片移到阻值最大处    B．应使电流表与待测电阻串联

C．应将开关断开                          D．应将电压表与滑动变阻器并联

6．如图所示的电路中，电源两端电压保持不变。闭合开关S，将滑动变阻器的滑片P向右滑动，则下列说法中正确的是（　　）

A．电流表示数不变 B．电流表的示数变小

C．电压表的示数不变 D．滑动变阻器接入电路中的电阻变小

7．2019年初，我国年仅22岁的年轻科学家曹原解决了困扰世界物理学家107年的难题，取得了在石墨烯超导领域中的重大突破，让超导科技向前迈出了一大步。下列电器中最适合用超导材料制作的是（  ）

A．白炽灯 B．电风扇 C．电水壶 D．电烫斗

8．如图所示，甲为可调亮度台灯，乙为电位器的结构图，A、B、C为电位器的三个接线柱，转动滑片可调节灯泡亮度。下列分析错误的是（　　）

A．若只将B、C接入电路，顺时针旋转滑片，灯泡变亮

B．若只将A、C接入电路，顺时针旋转滑片，灯泡变亮

C．该电位器是通过改变接入电路中电阻丝的长度来改变灯泡亮度

D．将A、B接入电路，若只将电阻丝做得更细些，以相同速度顺时针旋转滑片，灯泡亮度变化更明显

9．如图所示的电路中，电源电压保持不变，R1 为滑动变阻器，R2为定值电阻。闭合开关S后，滑片从最左端向右移动到中点的过程中，下列说法正确的是（　　）

      第9题图        第10题图                 第12题图              第14题图

A．电压表V的示数与电流表A2的示数的乘积变小    B．电压表V的示数与电流表A1的示数的比值变大

C．电压表V的示数不变，电流表A2的示数不变      D．电流表A1的示数变大，电流表A2的示数变大

10．如图所示电路，R1为定值电阻，电流表和电压表都是理想电表，闭合开关S后，滑动变阻器滑片P从一端向另一端滑动过程中，下列说法正确的是（　　）

A．R1两端的电压与通过R1两端的电流成正比

B．无论滑片P怎样移动，电压表V1示数变化量与电流表A示数变化量的比值不变

C．P向b端滑动时电流表A示数变小，电压表V2与电流表A示数的比值变小

D．P向b端滑动时电流表A示数变小，电压表V1示数不变，V2示数变小

二、填空题。（每空2分，共20分）

11．一只能发光的电灯，正常发光时灯丝的电阻值比不发光时的灯丝的电阻值要___。（填“大”、“小”或“相等”）

12．如图所示的是插入式电阻箱的结构示意图，图中A、B两个接线柱之间的电阻值是______Ω。

13．小明同学利用如图所示的电路，探究电流跟电阻的关系，得到的数据如下表：

分析表中的数据，可以得出的结论是____。

14．电阻R1的U—I图像如图所示，把R1与阻值是30Ω的电阻R2并联在电源电压是4V的电路中，通过R1与R2的电流之比是 ___________。

15．某同学按如图方式测量Rx的电阻，实验中他读出电流表示数为0.2A，电压表示数为2.9V，则他测量Rx的值为______，实验时，若考虑电压表电阻对测量结果的影响，则测量的值比Rx的真实值______（填“偏大”、“偏小”或“一样大”）。

    第15题图           第17题图

16．R1与R2串联，接入电源电压为5V的电路，R1=20Ω，R2=30Ω，总电阻R=___________Ω，电流I=___________A。

17．如图所示为小王同学设计的遮光感应烟雾探测器部分工作原理图，在一个外部光线无法进入的烟室中，装有一个激光发生器及带有一光敏电阻R0（光照越强，R阻值越小，反之则越大）的电路，R为定值电阻，电源电压恒定。烟雾进入烟室后，激光被烟雾遮挡而使光敏电阻的阻值发生变化，烟雾越来越浓时，电路中电流表示数逐渐______（填“增大” 或“减小”），当电压表示数达到某一固定值时，探测器便会发出警报。如果要使烟雾浓度较小时探测器就能发出警报，在不改变电压表设定值的情况下，可将定值电用R的阻值______ （填“调小一点”“调大一点”或“不作改变”）。

三、实验探究题（每空2分，共20分）

18．在探究影响导体电阻大小的因素时，小明做出了如下猜想：导体的电阻可能与：①导体的长度有关；②导体的横截面积有关；③导体的材料有关。实验室提供了4根电阻丝，其规格、材料如下表所示：

（1）实验是通过观察电流表示数大小来比较导体电阻的大小，这种科学探究方法称为______；

（2）为了验证上述猜想②，应该选用编号______两根电阻丝分别接入电路M、N间进行实验；

（3）先后选用编号A和B两电阻丝接入电路M、N间进行实验，为了探究猜想______。

19．小东同学在做“探究电流电阻的关系”实验时，准备以下器材：电源电压为3V且保持不变，电流表（）、电压表（）、滑动变阻器A（20Ω 1A）、滑动变阻器B（30Ω 0.5A）四个定值电阻（5Ω、10Ω、15Ω、20Ω）开关、导线若干。根据如图甲所示的实物电路图连接进行实验。

（1）将电路连接正确后，闭合开关，发现电流表无示数，电压表指针有明显偏转，且移动滑动变阻器的滑片，电压表无变化，原因可能是_____；

（2）探究电流与电阻的关系时，小东通过调节滑动变阻器滑片P，保持通过定值电阻R两端的电压1V不变，为了完成让4个定值电阻都能完成实验，应如何选择滑动变阻器：_____；

（3）如果选择滑动变阻器B，要完成4个定值电阻的所有实验，需要使得定值电阻两端的电压不变，预设的这个不变的电压的范围是：_____。

20．在“探究通电导体中电流与电阻的关系”实验中，电源电压为4.5V且保持不变，滑动变阻器的规格为20Ω 2A，选用30Ω、25Ω、20Ω、15Ω、10Ω、5Ω的定值电阻R随机正确接入电路。

（1）用笔画线代替导线将图甲实物电路连接完整，要求滑动变阻器的滑片P向A端移动时，电路中电流变大，导线不得交叉：(        )

（2）连接电路时，开关应___________；

（3）图乙是小致根据测得实验数据绘制的电流I随电阻R变化图象，由图象可知，记录数据时R两端电压为___________V；

（4）某次实验，更换电阻后，没有移动滑动变阻器的滑片P，直接闭合开关，此时电压表示数为1.5V，则刚拆下电阻R的阻值为___________Ω。

四、计算题：本题共3小题，共30分。解答应写出必要的文字说明、方程式和重要演算步骤。只写出最后答案的不能得分。有数值计算的题，答案中必须明确写出数值和单位。

21．(6分)如图，L1的阻值为30Ω，当S1闭合，S2断开时，电流表示数为0.2A。当S1、S2都闭合时，电流表示数为0.6A。求：

（1）电源电压；（2）灯L2的阻值。

22．(12分)如图甲所示，电源电压恒定，R0为定值电阻。将滑动变阻器的滑片从a端滑到b端的过程中，电压表示数U与电流表示数I间的关系图像如图乙所示。求：

（1）滑动变阻器R的最大阻值；

（2）R0的阻值及电源电压；

（3）当滑片滑到滑动变阻器的中点时，电路中的电流。

23．(12分)一力敏电阻通过轻质细杆与圆柱形物体A连接，力敏电阻所在电路图如图甲虚线框所示，其中电源电压为10V。R2为定值电阻。研究所得力敏电阻R1的阻值与所受力大小之间的关系如图乙所示。现将物体A缓慢放入高15cm，底面积为40cm2的圆柱形容器中，容器内装有深度为9cm的水。还未进入水中时，电流表示数I0＝0.2A。当物体A一半体积浸入液体中时，电流为I1＝0.4A。在物体缓慢下降到完全浸没过程中，发现电流先增大后减小，且此过程中电流表最大示数为I2＝0.5A（整个过程水未溢出，细杆足够长，g取10N／kg）。求：

（1）未放入物体时，水对容器底的压强：

（2）R2的阻值：

（3）物体A的密度。
