第二次阶段性测试（培优卷）——2022-2023学年九年级物理全一册单元卷（人教版）（原卷版+解析版）

2022-2023学年上学期第二次阶段性测试卷B卷（人教版）

九年级 物理

（考试时间：90分钟  试卷满分：100分）

注意事项：

1．本试卷分第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分。

2．测试范围：人教版九年级全一册：第十五章——第十六章第2节。

第Ⅰ卷

一、单项选择题：本题共10小题，每小题3分，共30分。

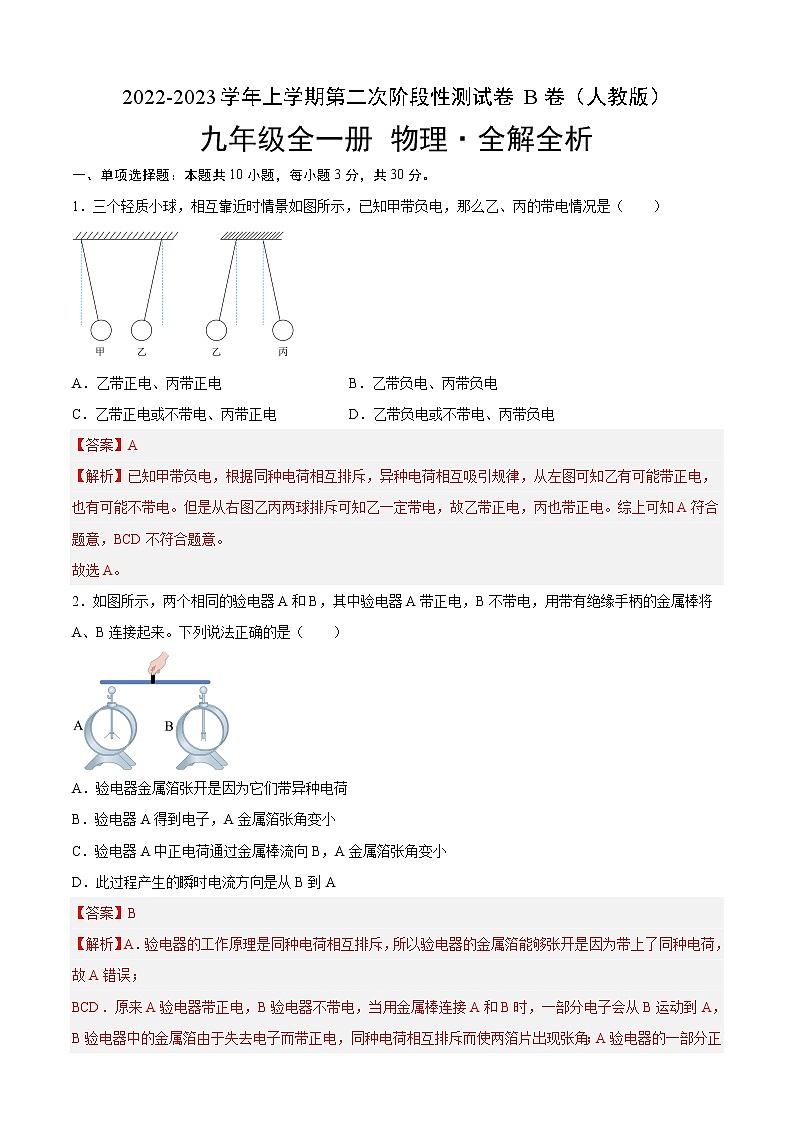

1．三个轻质小球，相互靠近时情景如图所示，已知甲带负电，那么乙、丙的带电情况是（　　）

          第1题图           第2题图           第4题图                 第5题图

A．乙带正电、丙带正电 B．乙带负电、丙带负电

C．乙带正电或不带电、丙带正电 D．乙带负电或不带电、丙带负电

2．如图所示，两个相同的验电器A和B，其中验电器A带正电，B不带电，用带有绝缘手柄的金属棒将A、B连接起来。下列说法正确的是（　　）

A．验电器金属箔张开是因为它们带异种电荷

B．验电器A得到电子，A金属箔张角变小

C．验电器A中正电荷通过金属棒流向B，A金属箔张角变小

D．此过程产生的瞬时电流方向是从B到A

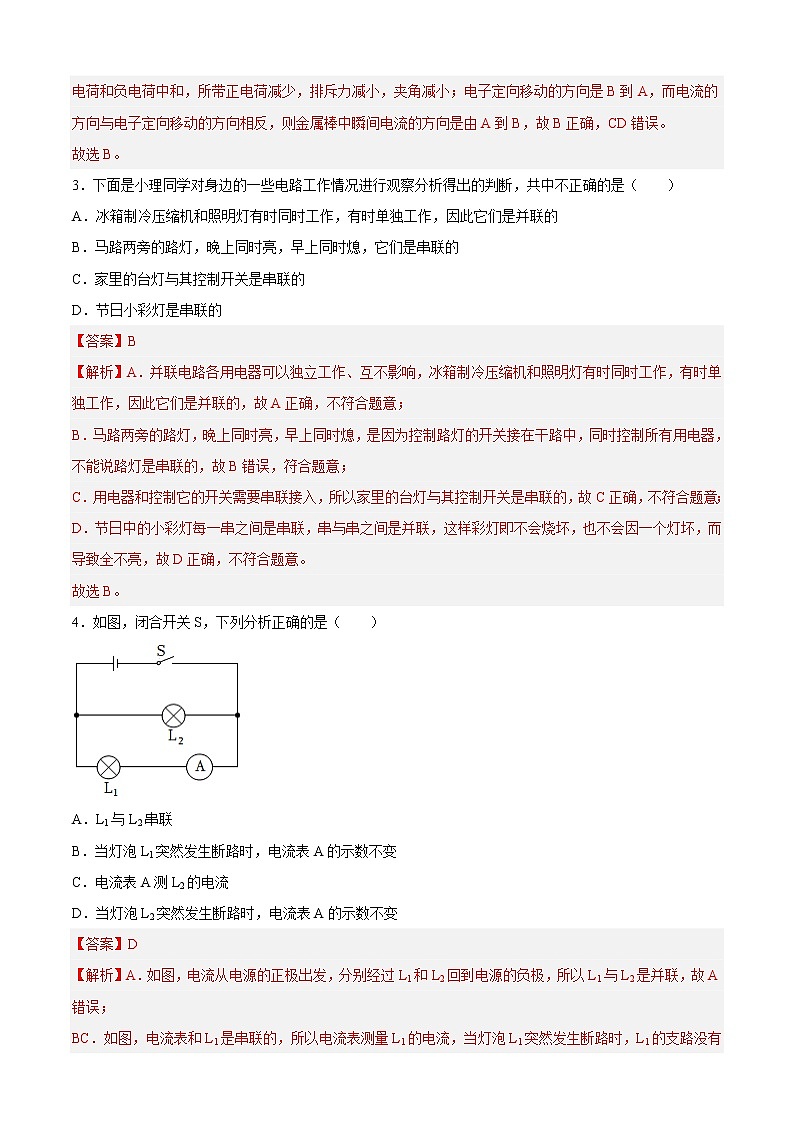

3．下面是小理同学对身边的一些电路工作情况进行观察分析得出的判断，共中不正确的是（　　）

A．冰箱制冷压缩机和照明灯有时同时工作，有时单独工作，因此它们是并联的

B．马路两旁的路灯，晚上同时亮，早上同时熄，它们是串联的

C．家里的台灯与其控制开关是串联的

D．节日小彩灯是串联的

4．如图，闭合开关S，下列分析正确的是（　　）

A．L1与L2串联            B．当灯泡L1突然发生断路时，电流表A的示数不变

C．电流表A测L2的电流    D．当灯泡L2突然发生断路时，电流表A的示数不变

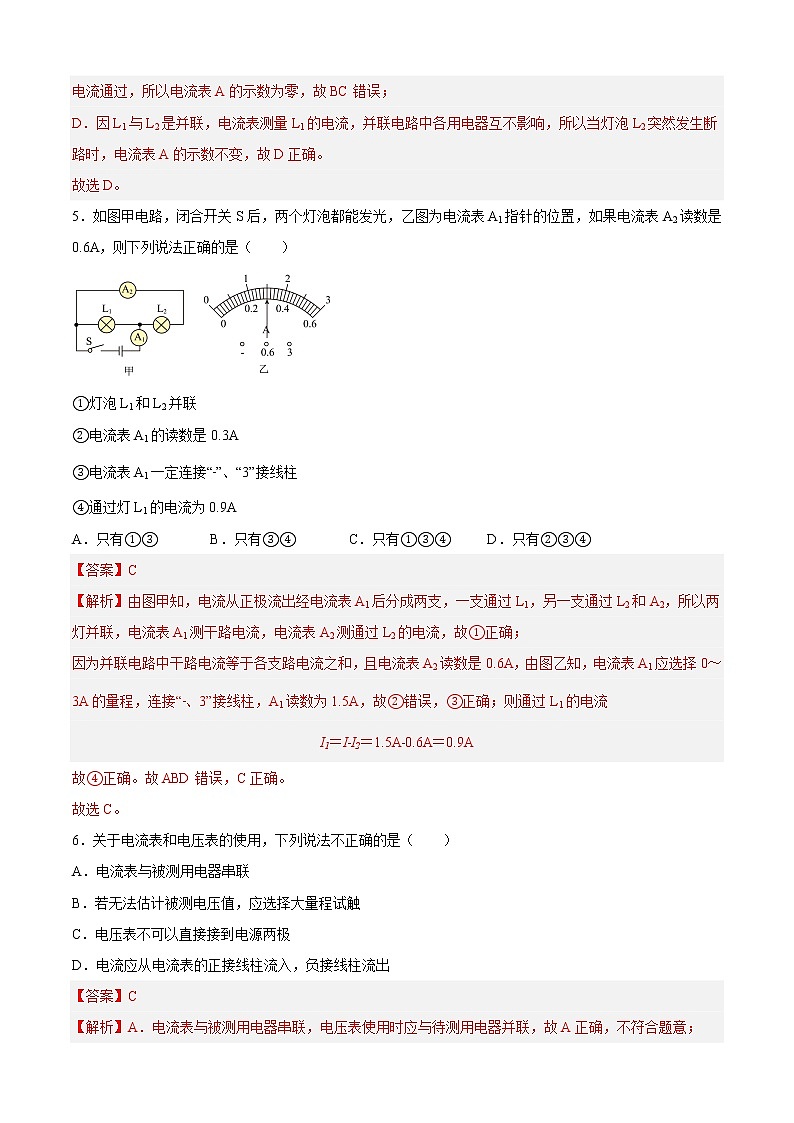

5．如图甲电路，闭合开关S后，两个灯泡都能发光，乙图为电流表A1指针的位置，如果电流表A2读数是0.6A，则下列说法正确的是（　　）

①灯泡L1和L2并联                       ②电流表A1的读数是0.3A

③电流表A1一定连接“﹣”、“3”接线柱       ④通过灯L1的电流为0.9A

A．只有①③ B．只有③④ C．只有①③④ D．只有②③④

6．关于电流表和电压表的使用，下列说法不正确的是（　　）

A．电流表与被测用电器串联          B．若无法估计被测电压值，应选择大量程试触

C．电压表不可以直接接到电源两极    D．电流应从电流表的正接线柱流入，负接线柱流出

7．如图甲所示，当闭合开关S后，两个电压表的指针偏转情况均如图乙所示，则电灯L1和L2两端的电压分别是（　　）

A．2.4V、12V B．12V、2.4V C．9.6V、2.4V D．2.4V、9.6V

8．下列说法正确的是（　　）

A．如果两个用电器电压不相等，则这两个用电器一定是并联的

B．如果两个用电器电流相等，则这两个用电器一定是串联的

C．如果两个用电器电流不相等，则这两个用电器一定是并联的

D．如果两个用电器电压相等，则这两个用电器一定是并联的

9．如图所示电路，下列说法不正确的是（　　）

           第7题图              第9题图      第10题图                第11题图

A．只闭合S3时，灯L1、L2串联               B．闭合S1、S2，断开S3时，灯L1、L2并联

C．闭合S1、S3，断开S2时，只有灯L1发光     D．闭合S1、S2、S3时，灯L1、L2都发光

10．某同学用丝绸摩擦过的玻璃棒接触验电器的金属球，观察到验电器的金属箔片由闭合到张开，如图所示，下列说法正确的是（　　）

A．丝绸摩擦过的玻璃棒带负电

B．金属箔片张开是由于两箔片带同种电荷而互相排斥

C．金属箔片张开的瞬间，玻璃棒上的正电荷移动到箔片上

D．金属箔片张开的瞬间，产生的电流方向是从箔片流向玻璃棒

二、填空题。（每空2分，共22分）

11．物体除了可以摩擦起电和接触电带电外，还有感应带电，就是一个带电的物体与不带电的导体相互靠近时，由于电荷间的相互作用，会使导体内部的电荷重新分布，称为静电感应。如图，两个互相接触的导体A和B都不带电，现将带负电的导体C靠近A端放置，三者均有绝缘支架。若先将A、B分开再移走C，则A______（选填“带正”、“带负”或“不带”）电。

12．如图所示是一种定时课间音乐播放装置的原理图。“播放器“是有电流通过时会播放音乐的装置。闭合开关S，当“定时开关”处于 ___________状态时，指示灯会亮，播放器会播放音乐。

       第12题图        第13题图            第14题图                  第15题图

13．动车车厢内座椅下方的插座方便了旅客充电的需求，插座间的连接方式是_____联。

14．在探究“电流与电压的关系”时，闭合开关后，小明发现电流表指针如图所示，原因是______。

15．如图甲所示电路，闭合开关S，两灯都发光，A2示数为0.6A，电流表A1指针的位置如图乙所示，则灯L1与L2______联，通过灯L1的电流为______A。

16．在如图所示的电路中，a、b、c为三只电表，电表的示数分别为3、2.5、1.4（单位是A或V），则通过灯L1的电流为___________A，L2两端的电压为___________V。

    第16题图        第17题图

17．电阻R1与R2的I﹣U图象如图所示。当R2上的电压为1.5V时，R2的阻值是___________Ω；若将它们并联连接到电压2.5V的电源上，则干路的电流是___________A。若将它们串联连接到电压3.5V的电源上，则电路中的电流是___________A。

三、实验探究题（每空2分，共28分）

18．小海和小梅一起做“探究并联电路中电流的规律”实验。

（1）图甲是他们设计的电路图，图乙是他们测量电流时连接的实验电路，此时电流表测量的是______（选填“A”、“B”或“C”）处的电流；

（2）请在图乙中移动一根导线，测量另外一处的电流，在移动的导线上画“×”，并用笔画线代替导线连接正确的电路______，移动后电流表测量的是______（选填“A”、“B”或“C”）处的电流；

（3）测出A、B、C三处电流如表所示，由此得出的初步结论是______（只写表达式）。

19．下表是几位科学家研究摩擦起电得出的物体带电次序，表格中任何两种物体相互摩擦时，次序在前的带正电，次序在后的带负电。

（1）物理学中把与丝绸摩擦过的玻璃棒带的电荷叫___________，把与毛皮摩擦过的橡胶棒带的电荷叫___________；

（2）由表中可知，石棉与玻璃棒摩擦后带___________电；

（3）云母对电子的束缚能力要比毛皮___________；（选填“强”或“弱”）

（4）由表中___________（填“能”或“不能”）判断羊毛和木棉摩擦后两者的带电情况。

20．在“探究串联电路电压的特点”实验中，电路如图所示。

（1）实验中应选择规格______（选填“相同”或“不同”）的小灯泡；

（2）小明保持电压表的B接点不动，只断开A接点，并改接到C接点上，测量L2两端电压，他能否测出L2两端电压？______，理由是______；

（3）小明分别测出AB、BC、AC间的电压并记录在如下表格中，分析实验数据得出结论：串联电路总电压等于各部分电路两端电压之和，请对小明的做法进行评价：______，改进方法是______。

四、计算题：本题共3小题，共20分。解答应写出必要的文字说明、方程式和重要演算步骤。只写出最后答案的不能得分。有数值计算的题，答案中必须明确写出数值和单位。

21．(6分)如图电路，闭合S时，两只电流表的示数分别为如图所示。

问：（1）通过灯L2的电流是多少？

（2）若在工作过程中一条支路突然烧断，则电流表A2的示数会变为多少？

22．(6分)如图所示，电源电压不变。当只闭合开关S1时，灯L1和L2都发光，电流表A示数为0.16A；当只闭合开关S2和S3时，灯L1和L2都发光，电流表A示数为0.58A。试完成下列问题：

（1）当开关S1闭合时，通过灯泡的L2的电流是多大？

（2）当只闭合开关S2和S3时，若通过灯L1的电流是0.3A，则通过灯L2的电流是多大？

23．(8分)如图甲所示电路中，电源电压3V保持不变。开关S闭合后，求：

(1)S1、S2断开时，R1、R2串联。R1两端的电压为1.5V，此时R2两端的电压是多少伏？

(2)S1、S2闭合时，分别在图甲中A、B两点测量电流，两个电流表的表盘均如图乙所示，此时电路的连接形式？通过R2、R3的电流分别是多少安？
