第18章 电功率（基础卷）——2022-2023学年九年级物理全一册单元卷（人教版）（原卷版+解析版）

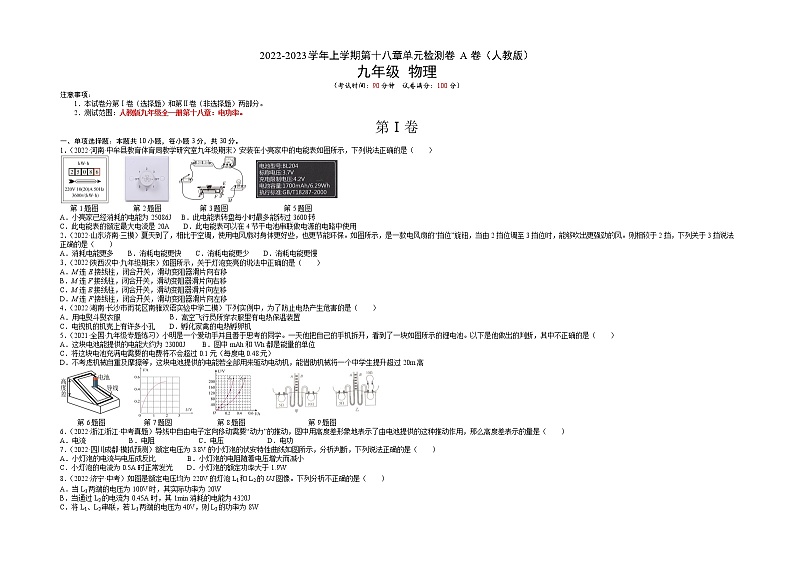

2022-2023学年上学期第十八章单元检测卷A卷（人教版）

九年级 物理

（考试时间：90分钟  试卷满分：100分）

注意事项：

1．本试卷分第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分。

2．测试范围：人教版九年级全一册第十八章：电功率。

第Ⅰ卷

一、单项选择题：本题共10小题，每小题3分，共30分。

1．（2022·河南·中牟县教育体育局教学研究室九年级期末）安装在小亮家中的电能表如图所示，下列说法正确的是（　　）

   第1题图          第2题图           第3题图                第5题图

A．小亮家已经消耗的电能为25086J   B．此电能表转盘每小时最多能转过3600转

C．此电能表的额定最大电流是20A    D．此电能表可以在4节干电池串联做电源的电路中使用

2．（2022·山东济南·三模）夏天到了，相比于空调，使用电风扇对身体更好些，也更节能环保。如图所示，是一款电风扇的“挡位”旋钮，当由2挡位调至3挡位时，能够吹出更强劲的风。则相较于2挡，下列关于3挡说法正确的是（　　）

A．消耗电能更多    B．消耗电能更快    C．消耗电能更少    D．消耗电能更慢

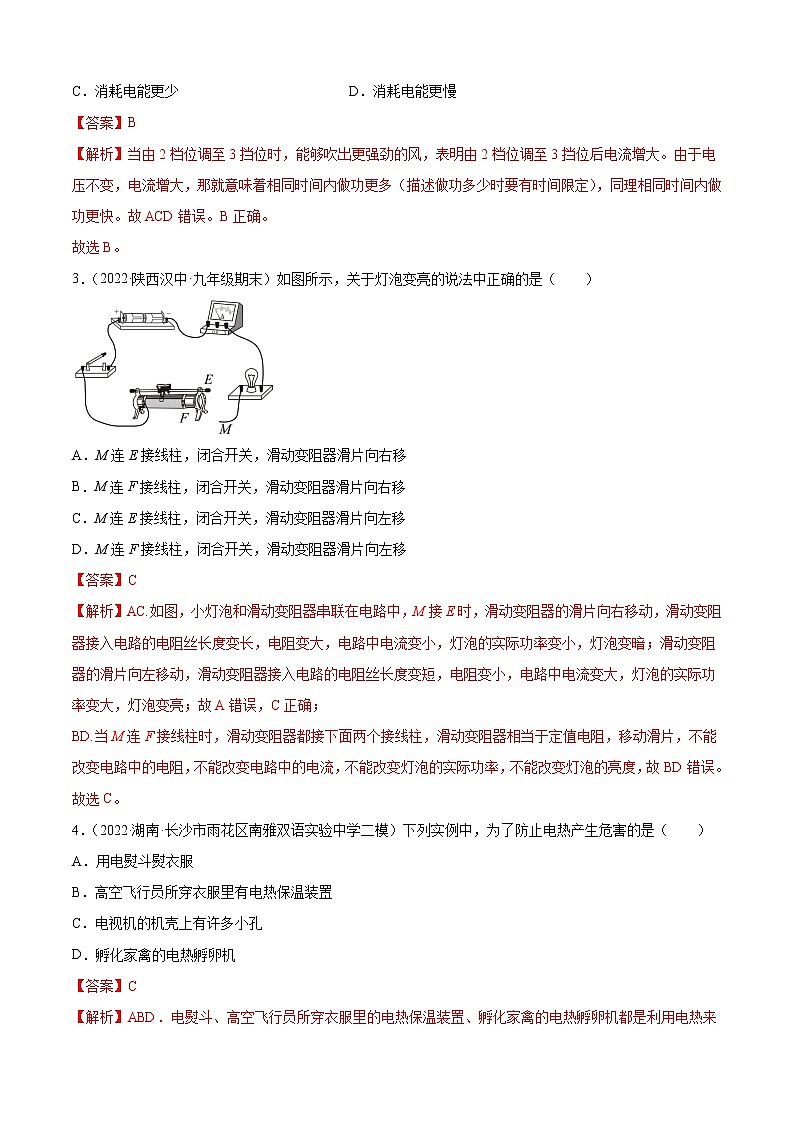

3．（2022·陕西汉中·九年级期末）如图所示，关于灯泡变亮的说法中正确的是（　　）

A．M连E接线柱，闭合开关，滑动变阻器滑片向右移

B．M连F接线柱，闭合开关，滑动变阻器滑片向右移

C．M连E接线柱，闭合开关，滑动变阻器滑片向左移

D．M连F接线柱，闭合开关，滑动变阻器滑片向左移

4．（2022·湖南·长沙市雨花区南雅双语实验中学二模）下列实例中，为了防止电热产生危害的是（　　）

A．用电熨斗熨衣服              B．高空飞行员所穿衣服里有电热保温装置

C．电视机的机壳上有许多小孔    D．孵化家禽的电热孵卵机

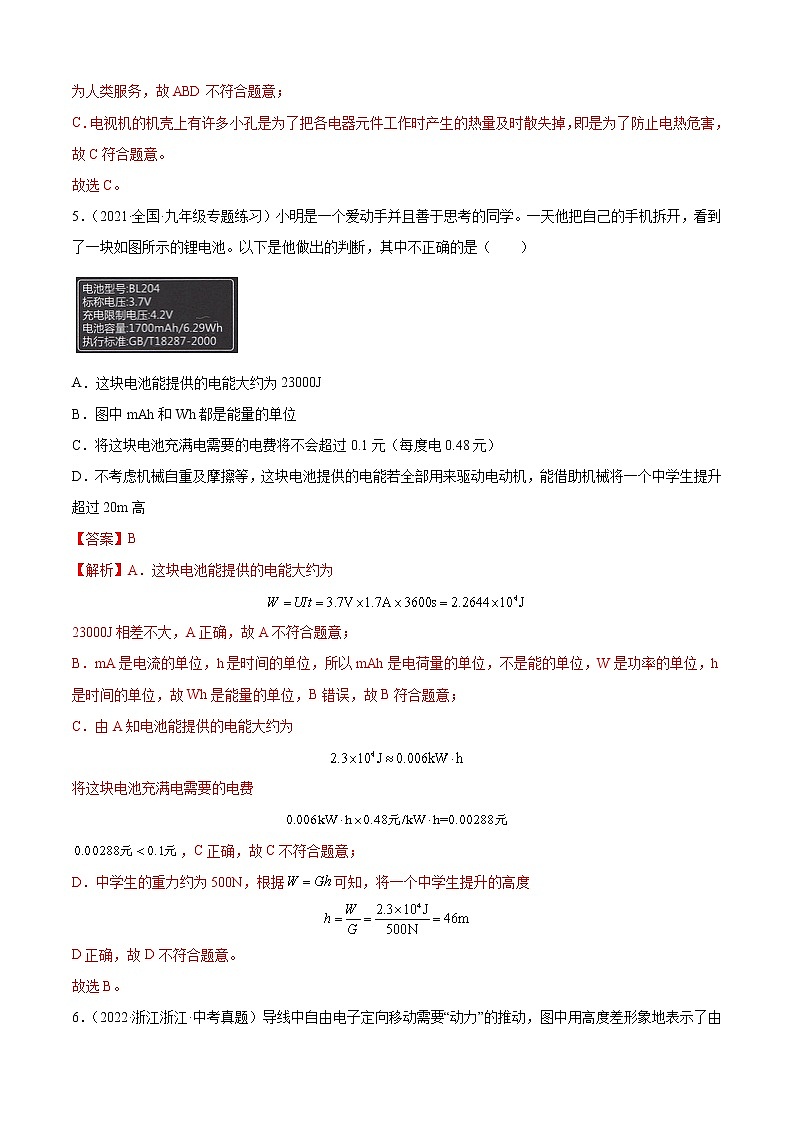

5．（2021·全国·九年级专题练习）小明是一个爱动手并且善于思考的同学。一天他把自己的手机拆开，看到了一块如图所示的锂电池。以下是他做出的判断，其中不正确的是（　　）

A．这块电池能提供的电能大约为23000J     B．图中mAh和Wh都是能量的单位

C．将这块电池充满电需要的电费将不会超过0.1元（每度电0.48元）

D．不考虑机械自重及摩擦等，这块电池提供的电能若全部用来驱动电动机，能借助机械将一个中学生提升超过20m高

     第6题图           第7题图             第8题图                  第9题图

6．（2022·浙江浙江·中考真题）导线中自由电子定向移动需要“动力”的推动，图中用高度差形象地表示了由电池提供的这种推动作用，那么高度差表示的量是（　　）

A．电流 B．电阻 C．电压 D．电功

7．（2022·四川成都·模拟预测）额定电压为3.8V的小灯泡的伏安特性曲线如图所示，分析判断，下列说法正确的是（　　）

A．小灯泡的电流与电压成反比         B．小灯泡的电阻随着电压增大而减小

C．小灯泡的电流为0.5A时正常发光    D．小灯泡的额定功率大于1.9W

8．（2022·济宁·中考）如图是额定电压均为220V的灯泡L1和L2的U﹣I图像。下列分析不正确的是（　　）

A．当L1两端的电压为100V时，其实际功率为20W

B．当通过L2的电流为0.45A时，其1min消耗的电能为4320J

C．将L1、L2串联，若L1两端的电压为40V，则L2的功率为8W

D．将L1、L2并联，若通过L2的电流为0.5A，则L1的功率为66W

9．（2022·内蒙古通辽·中考真题）在“探究电流通过导体产生的热量与哪些因素有关”的实验中，某同学采用了如图甲、乙所示的实验装置（两个透明容器中封闭着等量的空气）。下列说法正确的是（　　）

①U形管中液面高度变化主要是由液体热胀冷缩引起的

②图甲装置能探究电流通过导体产生的热量与电阻的关系

③图乙实验过程中右边透明容器中电阻丝阻值应该等于10Ω

④用图甲中的实验结论能解释“电炉丝热得发红而与电炉丝相连的导线几乎不发热”的现象

A．①② B．②③ C．②④ D．③④

10．（2022·湖南娄底·九年级期末）标有“220V24W”的甲灯和标有“220V40W”的乙灯铭牌如图所示，下列说法中正确的是（　　）

      第10题图          第12题图                 第13题图                   第16题图

A．两灯均正常发光时，甲灯的电阻小于乙灯的电阻

B．串联后接在220V的电路中，因为通过它们的电流相等，所以一样亮

C．串联后接在220V的电路中，因为甲灯实际功率较大，所以甲灯较亮

D．串联后接在220V的电路中，因为乙灯额定功率较大，所以乙灯较亮

第Ⅱ卷

二、填空题。（每空2分，共34分）

11．（2022·浙江温州·模拟预测）张薇的爸爸最近买了最新款华为极光闪蝶色手机，细心观察的张薇发现手机电池上标有“电压，容量”的字样，则它充满电后存储的电能为 __，经查，该手机的待机电流为，则该手机最长待机时间为 __。

12．（2022·安徽芜湖·模拟预测）将一盏标有“220V 100W”的白炽灯、一只二极管和开关串联在220V的家庭电路中，如图所示，白炽灯通电5min消耗的电能为 ___________J。

13．（2022·辽宁锦州·一模）A、B两灯的额定电压均为6V，它们的U﹣I图像如图甲所示，可知A灯的额定功率为______W；把两灯接入如图乙所示的电路中，电源电压恒定为7V，当S、S1闭合，S2断开时，B灯的实际功率为2.4W，则定值电阻R的阻值为______Ω；当S、S2闭合，S1断开时，该电路消耗的总功率是______W。

14．（2022·湖北恩施·中考真题）某饮水机上标有“220V制热550W”的字样，发热部件正常工作时的功率为________W。饮水机加热一段时间，插座线会变热，这是电流通过导体时产生的________效应。

15．（2022·上海崇明·二模）某导体两端的电压为10伏，10秒内通过该导体横截面的电荷量为5库，通过该导体的电流为____安，这段时间内电流做功为_____ 焦。若增大导体两端的电压，则该导体的电阻_____（选填“变大”或“变小”或“不变”）。

16．（2022·广东揭阳·九年级期中）如图所示，将R1、R2并联接入电路，闭合开关S、S1时，电流表的示数为0.5A，接着断开S1时，电流表示数减小了0.2A，由此可以推算出R1：R2＝_____；闭合开关S、S1时，电阻R1与R2消耗的功率之比P1：P2＝_____；同时闭合S、S1和闭合S、断开S1的两次电路中，在相同时间内消耗的电能之比W1：W2＝_____。

17．（2021·广东·茂名市启源中学九年级期末）有一种亮度可以调节的小台灯，灯泡L的额定电压为24V，通过灯泡L的电流跟其两端电压的关系如图所示，则灯泡的额定功率为 __________，若该台灯在额定电压下正常工作10min，有 __________J电能转化成内能和 _________能。

     第17题图                   第18题图                      第19题图

三、实验探究题（每空2分，共18分）

18．（2022·安徽·模拟预测）在探究电流与电阻的关系的实验中，小明根据实验室的实验器材，设计了电路图如图甲所示。

（1）实验时，依次更换不同的电阻，调节滑动变阻器，保证______不变，并记录每次电阻R和电流表示数I如下表：

（2）小明根据记录的数据，做出了如图乙所示的图像，其中反映电流与电阻规律的图像是______（选填“a”或“b”）；

（3）由第1次实验数据可知，R=10Ω时，电阻的电功率是______W。

19．（2022·湖南长沙·模拟预测）用如图甲所示实验电路测量小灯泡的额定功率。所用器材有：电压恒定为3V的稳压电源，额定电压为2.5V的小灯泡，以及符合实验要求的滑动变阻器、已调零的电流表和电压表、开关和导线若干。

请按要求完成下列实验内容：

（1）连接电路时，要断开开关，在闭合开关之前，变阻器的滑片P应置于最_______端；

（2）闭合开关，移动滑动变阻器滑片P，将电压表示数调至2.5V，此时电流表的示数如图乙所示，则小灯泡的额定功率是_______W；

（3）若使电压表示数由2.5V变为2.0V，应向_______（“左”或“右”）端移动滑动变阻器的滑片。

20．（2022·广东·广州市荔湾区四中聚贤中学三模）如图所示电路，定值电阻阻值R1＜R2。

（1）根据所学的知识分析：电路工作一段时间，R1电阻产生的热量______R2电阻产生的热量（选填“＞”、“＜”或“＝”）；

（2）假设电阻产生的热量全部用于自身的升温，小明想设计实验验证（1）的结论。他设计的实验方案如下：

a.按电路图连接实物图

b.闭合开关前，用规格相同的测温工具分别测出R1、R2的温度

c.闭合开关，用测温工具测出同一时刻R1、R2的温度

判断方法：升高温度多的电阻产生的热量多；你认为小明的设计方案______（选填“可行”或“不可行”），请你写出判断依据。______。

四、计算题：本题共3小题，共18分。解答应写出必要的文字说明、方程式和重要演算步骤。只写出最后答案的不能得分。有数值计算的题，答案中必须明确写出数值和单位。

21．(4分)（2022·重庆梁平·九年级期中）如图所示，电阻R1的阻值为20Ω，电阻R2的阻值为40Ω，当开关S闭合时，电流表示数为0.3A。求：

（1）电源电压；

（2）10s内电路产生的热量。

22．(6分)（2022·广东惠州·一模）如图所示，是一种可调温式电热水器的工作原理图。电热水器的工作电压为220V，电热管R的阻值为44Ω不变，可调电阻器R0阻值范围是0～176Ω。求：

（1）电热水器的最小加热功率；

（2）电热水器在最大加热功率下工作21min产生的热量；

（3）若电热水器在最大加热功率下工作21min产生的热量完全被30kg的常温水吸收，水升高的温度。[c水=4.2×103J/（kg•℃）]

23．(8分)（2022·广东汕头·模拟预测）为保证师生就餐安全，学校食堂配备了为餐具消毒、烘干的保洁消毒柜（如图甲），其内部电路如图乙所示，S1为温控开关，S2为门控开关，R为石英加热管。消毒柜的总功率P为1250W，其中臭氧发生器的功率P0为150W。求：

（1）关闭柜门，门控开关S2闭合，臭氧发生器工作10min所消耗的电能多大？

（2）正常工作时通过石英加热管R的电流多大？

（3）若在货架上放10kg的不锈钢餐具，将其从20℃加热到90℃，若加热管产生的热量70%被餐具吸收，消毒柜石英加热管需要正常工作多长时间？[c钢=0.44×103J/(kg•℃)]
