展开大荔县2022—2023学年度第一学期期末教学质量检测试题
高二物理
第Ⅰ卷（选择题 共48分）
一、选择题（共12小题，每小题4分，计48分。第1~7题为单项选择题，第8~12题为多项选择题，全部选对的得4分，选对但不全的得2分，有选错的得0分。）
1. 电场线、等势面均可形象的描述电场。某区域的电场分布如图所示，带箭头的实线为电场线，虚线为等势面，A、B、C三点的电场强度分别为、、，电势分别为、、。关于这三点电场强度大小和电势的比较，下列判断正确的是（ ）
A. B. C. D.
2. 若电场中， a、b两点间的电势差Uab=1V ，将一电子从a点移到b点克服电场力做的功为1eV，则（ ）
A. 场强方向一定由b指向a B. 场强方向一定由a指向b
C. 电子的电势能增加1 eV D. 电子的电势能减少1 eV

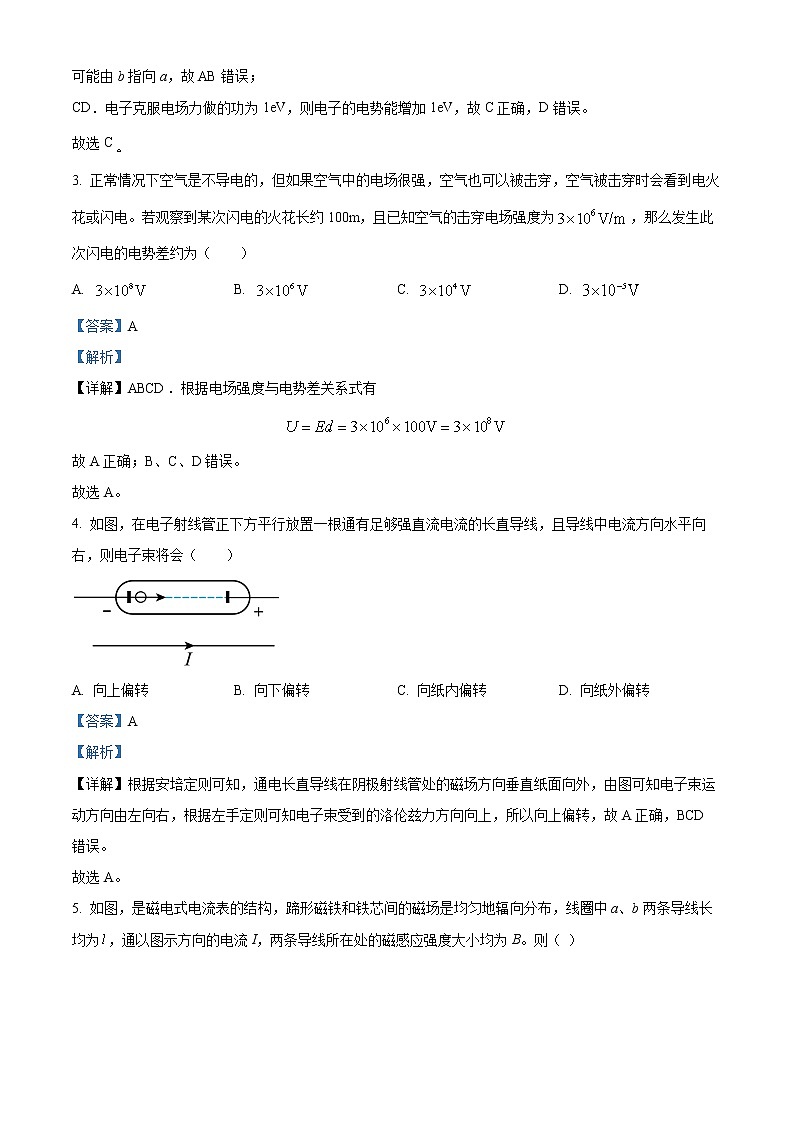

3. 正常情况下空气是不导电的，但如果空气中的电场很强，空气也可以被击穿，空气被击穿时会看到电火花或闪电。若观察到某次闪电的火花长约100m，且已知空气的击穿电场强度为，那么发生此次闪电的电势差约为（ ）
A. B. C. D.
4. 如图，在电子射线管正下方平行放置一根通有足够强直流电流的长直导线，且导线中电流方向水平向右，则电子束将会（ ）
A 向上偏转 B. 向下偏转 C. 向纸内偏转 D. 向纸外偏转

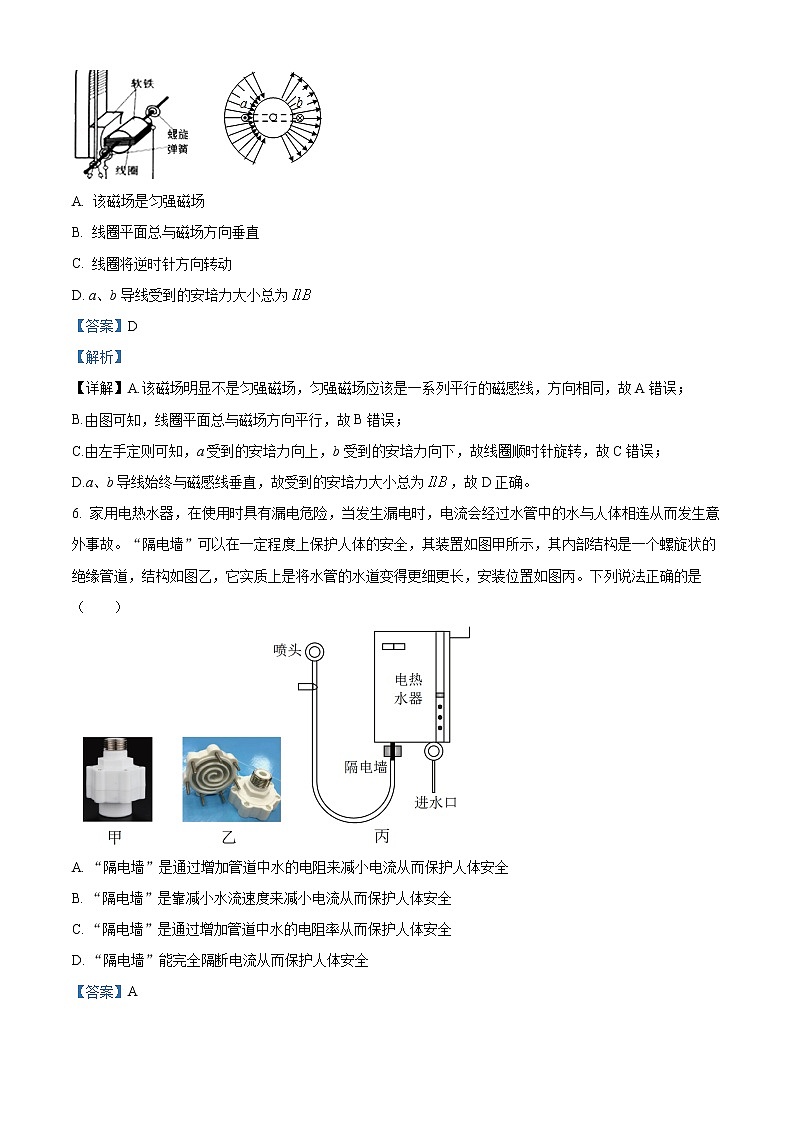

5. 如图，是磁电式电流表的结构，蹄形磁铁和铁芯间的磁场是均匀地辐向分布，线圈中a、b两条导线长均为，通以图示方向的电流I，两条导线所在处的磁感应强度大小均为B。则（ ）
A. 该磁场是匀强磁场
B 线圈平面总与磁场方向垂直
C. 线圈将逆时针方向转动
D. a、b导线受到的安培力大小总为
6. 家用电热水器，在使用时具有漏电危险，当发生漏电时，电流会经过水管中的水与人体相连从而发生意外事故。“隔电墙”可以在一定程度上保护人体的安全，其装置如图甲所示，其内部结构是一个螺旋状的绝缘管道，结构如图乙，它实质上是将水管的水道变得更细更长，安装位置如图丙。下列说法正确的是（ ）
A. “隔电墙”是通过增加管道中水的电阻来减小电流从而保护人体安全
B. “隔电墙”是靠减小水流速度来减小电流从而保护人体安全
C. “隔电墙”是通过增加管道中水的电阻率从而保护人体安全
D. “隔电墙”能完全隔断电流从而保护人体安全
7. 如图所示的电路中，电源的电动势和内阻分别为E和r，当闭合开关S，向左移动滑动变阻器的滑片时，下列说法正确的是（ ）
A. 电流表的示数变大 B. 电流表的示数不变
C. 电压表的示数变大 D. 电压表的示数不变
8. 加在某台电动机上的电压是U，电动机消耗的电功率为P，电动机线圈的电阻为R，下列说法正确的是（ ）
A. 通过电动机线圈的电流为 B. 通过电动机线圈的电流为
C. 电动机输出机械功率为 D. 电动机输出的机械功率为
9. 如图所示，甲、乙两个电表的内部电路都是由一个灵敏电流表G和一个电阻箱R组成。下列说法中正确的是（ ）
A. 甲表是电压表，R增大时量程增大 B. 甲表是电流表，R增大时量程减小
C. 乙表是电压表，R增大时量程增大 D. 乙表是电流表，R增大时量程减小
10. 如图为某一种电容式位移传感器工作时的简化模型图。当被测物体在左右方向发生位移时，电介质板随之在电容器两极板之间移动，连接电容器的静电计会显示电容器两极板间电势差的变化，进而能测出电容的变化，最后就能探测到物体位移的变化。若被测物体向左移动，则（ ）
A. 电容器电容C增大
B. 电容器所带的电荷量Q增大
C. 电容器两极板间的电势差U减小
D. 静电计指针偏角增大
11. 如图所示，竖直平面内有水平向左的匀强电场，M点与N点在同一电场线上。两个质量相等的带正电荷的粒子，以相同的速度分别从M点和N点同时垂直进入电场，两粒子都能经过P点。不计两粒子的重力和粒子间的库仑力。则在此过程中，从M点进入的粒子（ ）
A. 电荷量较小 B. 比荷较小
C. 到达P点用时较短 D. 经过P点的速度较小
12. 如图所示的天平可用来测定磁感应强度B。天平的右臂下面挂有一个矩形线圈，宽为l，线圈的下部悬在匀强磁场中，磁场方向垂直纸面。当线圈中通有电流I（方向如图）时，在天平左、右两边加上质量各为、的砝码，天平平衡。当电流反向（大小不变）时，右边再加上质量为m的砝码后，天平重新平衡。由此可知磁感应强度B（ ）
A. 方向垂直纸面向里 B. 方向垂直纸面向外
C. 大小为 D. 大小为
第Ⅱ卷（非选择题 共52分）
二、实验题（共2小题，计20分）
13. 小王同学做测量一节干电池的电动势和内阻的实验。
（1）小王先用多用电表（图1）粗测这节干电池的电动势，他应该把选择开关旋转到______（填“直流2.5V”、“”或“交流10V”）挡，测量时多用电表的表盘指针如图2所示，其读数为______V；
（2）然后小王又采用图3所示的电路进行测量。根据实验数据作出U－I图像，如图4所示，根据图像可知该电池电动势的测量值E＝______V，内阻r＝______。（E和r的测量值均保留3位有效数字）
14. 在“测量金属丝电阻率”的实验中，可供选用的器材如下：
待测金属丝：（阻值约，额定电流约0.5A）；
A.电压表：V（量程3V，内阻约）；
B电流表：（量程0.6A，内阻约）；
C.电流表：（量程3A，内阻约）；
D.电源：E（电动势3V，内阻不计）；
E.滑动变阻器：（最大阻值约）；
F.滑动变阻器：（最大阻值约）；
G.螺旋测微器；毫米刻度尺；开关S；导线。
（1）用螺旋测微器测量金属丝直径，示数如图所示，读数为______mm；
（2）若滑动变阻器采用限流接法，设计了如图所示的电路，为使测量尽量精确，电流表应选______（选填“”或“”），滑动变阻器应选______（选填“”或“”），接线柱“11”应该连接______（选填“9”或“10”）；
（3）在上述操作正确的情况下，待测金属丝电阻的测量值比真实值偏______（选填“大”或“小”），引起实验误差的主要原因是______（选填“电流表分压”“电压表分流”或“电源内阻”）。
三、解答题（共3小题，计32分）
15. 如图所示，两平行光滑导轨相距为L=0.20m，所在的平面与水平面的夹角为，整个导轨处于竖直向下的，磁感应强度B=0.8T匀强磁场中。导轨、滑动变阻器、开关S与电源连接，电源电动势E=10V，内阻。金属棒MN的质量为m=0.01kg，电阻，与导轨接触良好。当开关S闭合时，MN恰好平衡。重力加速度g取。求：
（1）金属棒MN受到安培力大小；
（2）通过金属棒MN的电流大小；
（3）变阻器接入电路中的阻值大小。
16. 如图所示，C为固定的、电荷量为Q的正点电荷，A、B两点在C的正上方和C相距分别为h和。将另一质量为m、带电荷量未知的点电荷D从A点由静止释放，运动到B点时速度正好又变为零，若此电荷在A点处的加速度为，g为重力加速度，静电力常量为k，求：
(1)此电荷所带电荷量q和在B点处的加速度；
(2)A、B两点间的电势差。
17. 一台质谱仪的工作原理图如图所示，电荷量均为＋q、质量不同的离子飘入电压为U0的加速电场，其初速度几乎为零．这些离子经加速后通过狭缝O沿着与磁场垂直的方向进入磁感应强度为B的匀强磁场，最后打在底片上．已知放置底片的区域MN=L，且OM=L.某次测量发现MN中左侧区域MQ损坏，检测不到离子，但右侧区域QN仍能正常检测到离子．在适当调节加速电压后，原本打在MQ区域的离子即可在QN区域检测到．
(1)求原本打在MN中点P点的离子质量m；
(2)为使原本打在P点的离子能打在QN区域，求加速电压U的调节范围．
