北京市西城区中考物理三年（2020-2022）模拟题汇编-电流和电路、电压和电阻

北京市西城区中考物理三年（2020-2022）模拟题汇编-08 电流和电路、电压和电阻

一、单选题

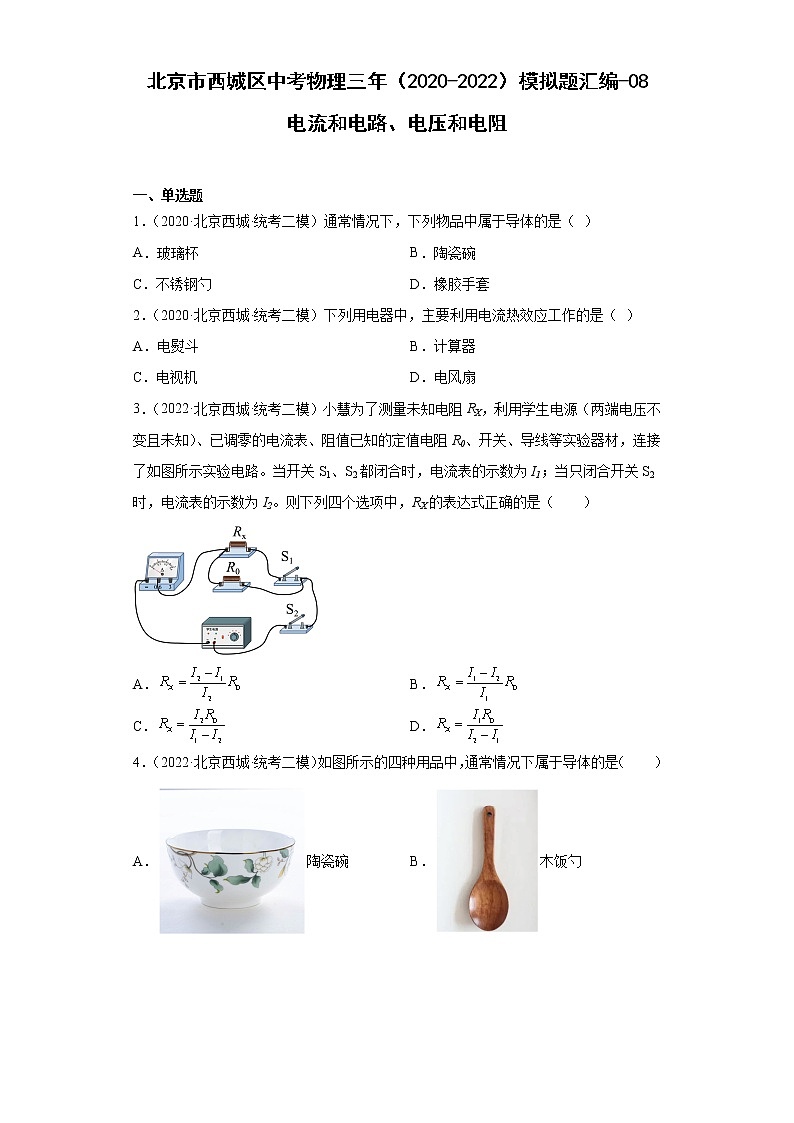

1．（2020·北京西城·统考二模）通常情况下，下列物品中属于导体的是（  ）

A．玻璃杯 B．陶瓷碗

C．不锈钢勺 D．橡胶手套

2．（2020·北京西城·统考二模）下列用电器中，主要利用电流热效应工作的是（  ）

A．电熨斗 B．计算器

C．电视机 D．电风扇

3．（2022·北京西城·统考二模）小慧为了测量未知电阻RX，利用学生电源（两端电压不变且未知）、已调零的电流表、阻值已知的定值电阻R0、开关、导线等实验器材，连接了如图所示实验电路。当开关S1、S2都闭合时，电流表的示数为I1；当只闭合开关S2时，电流表的示数为I2。则下列四个选项中，RX的表达式正确的是（　　）

A． B．

C． D．

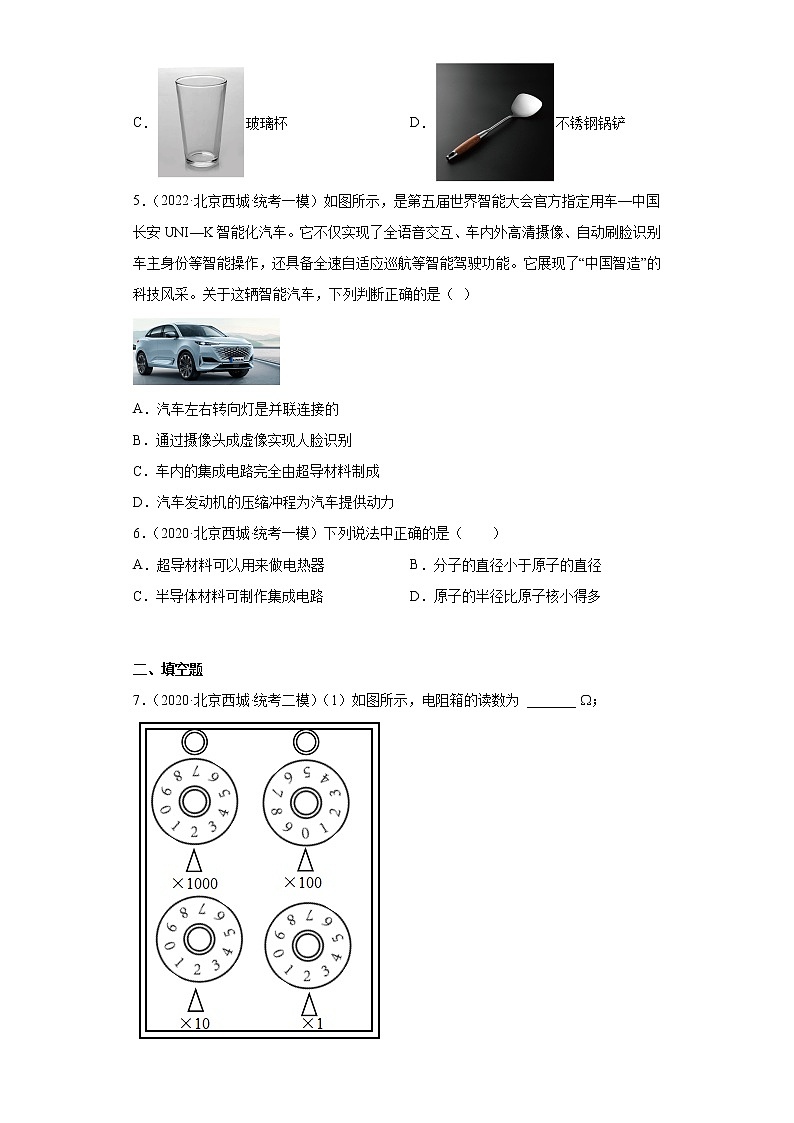

4．（2022·北京西城·统考二模）如图所示的四种用品中，通常情况下属于导体的是（　　）

A．陶瓷碗 B．木饭勺

C．玻璃杯 D．不锈钢锅铲

5．（2022·北京西城·统考一模）如图所示，是第五届世界智能大会官方指定用车—中国长安UNI—K智能化汽车。它不仅实现了全语音交互、车内外高清摄像、自动刷脸识别车主身份等智能操作，还具备全速自适应巡航等智能驾驶功能。它展现了“中国智造”的科技风采。关于这辆智能汽车，下列判断正确的是（  ）

A．汽车左右转向灯是并联连接的

B．通过摄像头成虚像实现人脸识别

C．车内的集成电路完全由超导材料制成

D．汽车发动机的压缩冲程为汽车提供动力

6．（2020·北京西城·统考一模）下列说法中正确的是（　　）

A．超导材料可以用来做电热器 B．分子的直径小于原子的直径

C．半导体材料可制作集成电路 D．原子的半径比原子核小得多

二、填空题

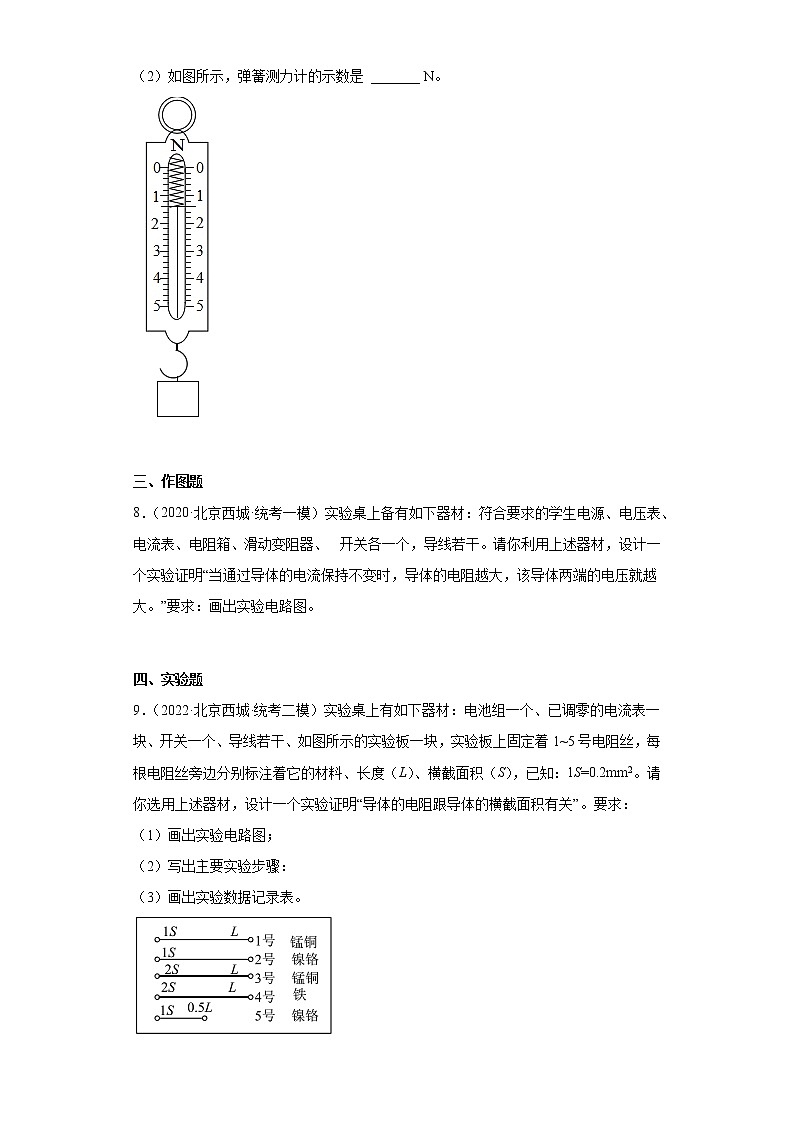

7．（2020·北京西城·统考二模）（1）如图所示，电阻箱的读数为 _______ ；

（2）如图所示，弹簧测力计的示数是 _______ N。

三、作图题

8．（2020·北京西城·统考一模）实验桌上备有如下器材：符合要求的学生电源、电压表、电流表、电阻箱、滑动变阻器、   开关各一个，导线若干。请你利用上述器材，设计一个实验证明“当通过导体的电流保持不变时，导体的电阻越大，该导体两端的电压就越大。”要求：画出实验电路图。

四、实验题

9．（2022·北京西城·统考二模）实验桌上有如下器材：电池组一个、已调零的电流表一块、开关一个、导线若干、如图所示的实验板一块，实验板上固定着1~5号电阻丝，每根电阻丝旁边分别标注着它的材料、长度（L）、横截面积（S），已知：1S=0.2mm2。请你选用上述器材，设计一个实验证明“导体的电阻跟导体的横截面积有关”。要求：

（1）画出实验电路图；

（2）写出主要实验步骤：

（3）画出实验数据记录表。

参考答案：

1．C

【详解】A．玻璃常温下不容易导电，是绝缘体，故A不符合题意；

B．陶瓷不容易导电，是绝缘体，故B不符合题意；

C．不锈钢勺由金属制成，是良好的导体，故C符合题意；

D．橡胶不容易导电，是绝缘体，故D不符合题意。

故选C。

2．A

【详解】A．电熨斗是利用了电流的热效应，即将电能转化为热能，故A符合题意；

B．计算器工作时主要把电能转化为光能与声能，不是利用电流热效应工作的，故B不符合题意；

C．电视机是将电能转化为光能和声能，不是利用电流热效应工作的，故C不符合题意；

D．电风扇主要是把电能转化为机械能，不是利用电流热效应工作的，故D不符合题意。

故选A。

3．C

【详解】如图所示，当开关S1、S2都闭合时，R0和Rx并联，电流表测量干路电流，有

I0+Ix=I1

当只闭合开关S2时，R0单独工作，电流表测量R0的电流，即I0=I2，所以通过Rx的电流为

Ix=I1-I2

根据并联电路电压特点及欧姆定律，Rx两端的电压

Ux=U0=I2R0

所以

故ABD错误，C正确。

故选C。

4．D

【详解】ABC．陶瓷碗的材料是陶瓷，木饭勺的材料是干木材，玻璃杯的材料是玻璃，都不容易导电，都属于绝缘体，故ABC不符合题意；

D．金属勺的材料是金属，容易导电，属于导体，故D符合题意。

故选D。

5．A

【详解】A．汽车左右两个转向灯可以独立工作，互不影响，因此它们是并联的，故A正确；

B．通过摄像头成缩小的实像，实现人脸识别，故B错误；

C．车内的集成电路由半导体材料制成，故C错误；

D．为汽车提供动力的是汽车发动机的做功冲程，故D错误。

故选A。

6．C

【详解】A．电热器是利用电流的热效应，如果导体没有了电阻就不会发热，故超导材料不能用来制作电热器，故A错误；

B．分子是由原子构成的，所以分子的直径大于或等于原子的直径，故B错误；

C．集成电路的很多电子元件都是由半导体材料制成的，故C正确；

D．原子是由原子核和核外电子组成的，所以，原子半径大于原子核半径，故D错误。

故选C。

7．     2022     1.4

【详解】(1)[1]电阻箱上各旋盘对应的指示点的示数乘以面板上标记的倍数，然后加在一起，就是最后的阻值，则电阻箱的读数为

21000+0100+210+21=2022

(2)[2]由图可知，刻度上每大格表示1N，每大格间有5个小格，每小格表示0.2N，指针位于1刻度下第二个小格，则读数为1.4N。

8．

【详解】可以让电阻箱和滑动变阻器串联，电压表测电阻箱的电压，电流表测电路中的电流，闭合开关移动滑动变阻器的滑片和改变电阻箱的电阻到合适的位置，记下电阻箱的电阻、电流表和电压表的示数，接着增大电阻箱的电阻，并移动滑动变阻器的滑片使电流表示数不变，根据公式，电流不变，电阻箱的电阻增大，所以电压表示数变大，设计电路如下图：

9．（1） ；（2）见解析；（3）见解析

【详解】（1）实验中通过电流表示数显示电阻大小，故将电流表与电阻丝串联：如图所示。

（2）实验步骤：

①将1号锰铜电阻丝按电路图连入电路，记录该电阻丝横截面积S的数据。

②闭合开关S，用电流表测量通过电阻丝的电流I，并记录。

③断开开关S，拆下1号锰铜电阻丝，将3号锰铜电阻丝连入电路，闭合开关S，用电流表测量通过电阻丝的电流I’，并记录。

（3）实验数据记录表如下：
