2023中考物理专题第十七讲-电功率的理解及计算

这是一份2023中考物理专题第十七讲-电功率的理解及计算，共8页。学案主要包含了知识点梳理等内容，欢迎下载使用。

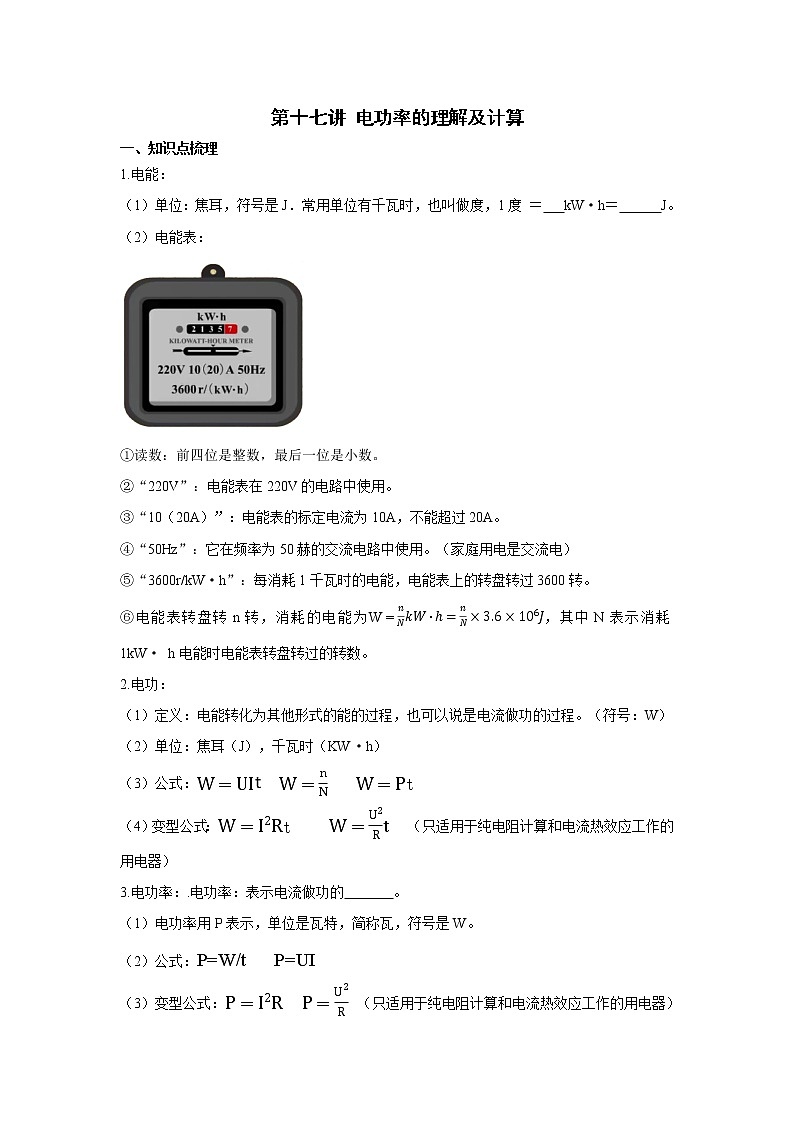

第十七讲 电功率的理解及计算一、知识点梳理1.电能：（1）单位：焦耳，符号是J．常用单位有千瓦时，也叫做度，1度 ＝   kW·h＝      J。（2）电能表：①读数：前四位是整数，最后一位是小数。②“220V”：电能表在220V的电路中使用。③“10（20A）”：电能表的标定电流为10A，不能超过20A。
④“50Hz”：它在频率为50赫的交流电路中使用。（家庭用电是交流电）

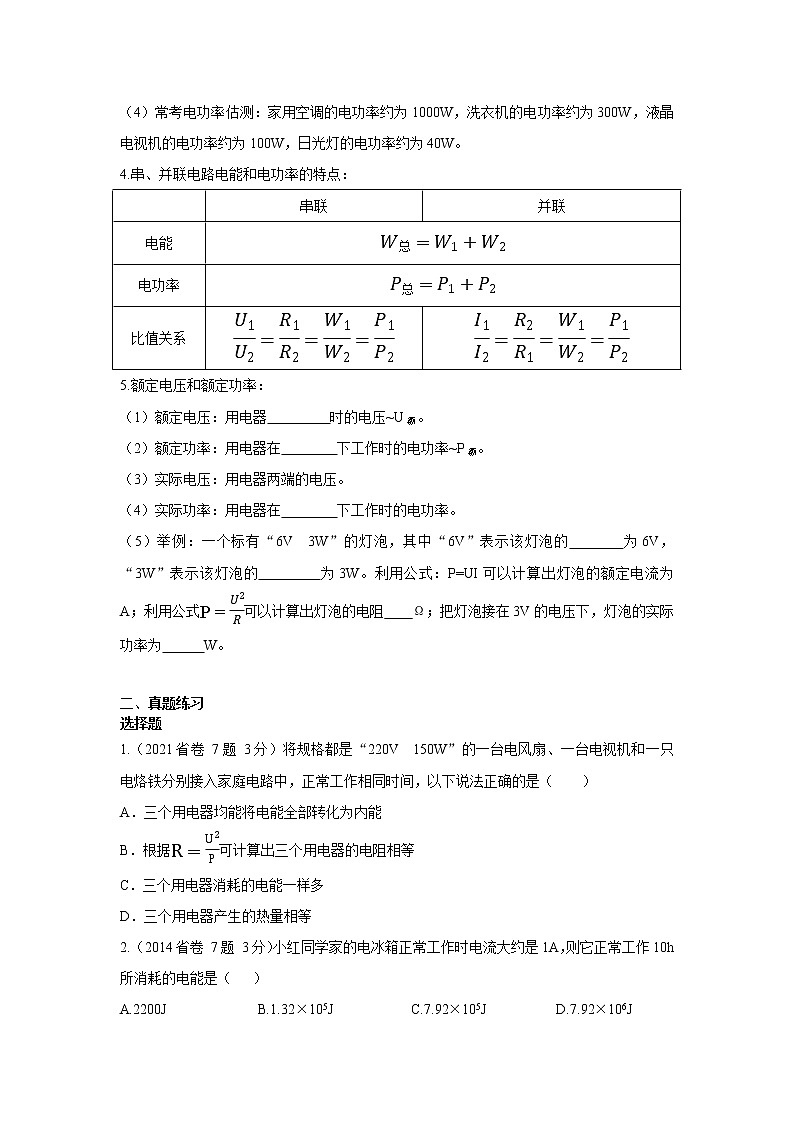

⑤“3600r/kW·h”：每消耗1千瓦时的电能，电能表上的转盘转过3600转。⑥电能表转盘转n转，消耗的电能为，其中N表示消耗1kW· h电能时电能表转盘转过的转数。2.电功：（1）定义：电能转化为其他形式的能的过程，也可以说是电流做功的过程。（符号：W）（2）单位：焦耳（J），千瓦时（KW·h）（3）公式：t     （4）变型公式：      （只适用于纯电阻计算和电流热效应工作的用电器）3.电功率：.电功率：表示电流做功的       。  （1）电功率用P表示，单位是瓦特，简称瓦，符号是W。（2）公式：P=W/t   P=UI（3）变型公式：  （只适用于纯电阻计算和电流热效应工作的用电器）（4）常考电功率估测：家用空调的电功率约为1000W，洗衣机的电功率约为300W，液晶电视机的电功率约为100W，日光灯的电功率约为40W。4.串、并联电路电能和电功率的特点： 串联并联电能电功率比值关系5.额定电压和额定功率：（1）额定电压：用电器         时的电压~U额。（2）额定功率：用电器在        下工作时的电功率~P额。（3）实际电压：用电器两端的电压。（4）实际功率：用电器在        下工作时的电功率。（5）举例：一个标有“6V  3W”的灯泡，其中“6V”表示该灯泡的       为6V，“3W”表示该灯泡的        为3W。利用公式：P=UI可以计算出灯泡的额定电流为     A；利用公式可以计算出灯泡的电阻    Ω；把灯泡接在3V的电压下，灯泡的实际功率为      W。 二、真题练习选择题1.（2021省卷 7题 3分）将规格都是“220V  150W”的一台电风扇、一台电视机和一只电烙铁分别接入家庭电路中，正常工作相同时间，以下说法正确的是（　　）A．三个用电器均能将电能全部转化为内能 B．根据可计算出三个用电器的电阻相等 C．三个用电器消耗的电能一样多 D．三个用电器产生的热量相等2.（2014省卷 7题 3分）小红同学家的电冰箱正常工作时电流大约是1A，则它正常工作10h所消耗的电能是（   ）A.2200J             B.1.32×105J           C.7.92×105J          D.7.92×106J3.（2015省卷 8题 3分）如图为灯L1、L2的U-I图像，根据图像可知（    ）A.通过L2的电流为0.2A时，L2两端的电压为100VB.电压为160V时，通过L1的电流较大C.电压为160V时，L1的电阻较大D.把两灯并联接入220V的电路中，L1较亮4.（2016省卷 7题 3分）将标有“12V  6W”的灯泡L1和标有“6V  6W”的灯泡L2串联接在12V的电源上，则（   ）A.灯泡L1正常发光B.灯泡L2可能会烧坏C.电路总功率为4.8WD.通过L1的电流小于通过L2的电流填空题5.（2021省卷 17题 2分）如图所示，灯泡L1标有“6V  3W”、L2标有“6V  2W”字样，电源电压6V恒定不变。闭合开关S，忽略温度对灯丝电阻的影响，则甲、乙两电路中流过L1的电流I1：I1′＝　    　，L2消耗的实际功率P2　    　P2′（选填“＞”、“＝”或“＜”）。6.（2019曲靖卷 16题 2分）定值电阻R1＝10Ω，R2＝5Ω，将它们并联接在电源电压为3V的电路中，通过电阻     的电流较大；现将它们串联后接在电源电压为6V的电路中，工作2min消耗的总电能为        J。7.（2012昆明卷 14题 2分）一台家用电视机待机状态下的电功率大约是10W，这表示1秒钟电流做的功是    J。如果这台电视机平均每天的待机时间以18h计，那么在待机状态下100天消耗的电能是     kW·h。8.（2019昆明卷 16题 2分）如图是—个家用电热水龙头。打开龙头开关，几秒就可以流出热水，这种加热水的过程很短，俗称“过水热”。某品牌电热水龙头的额定功率是3000W，额定电压是220V，则该电热水龙头正常工作时的电阻是      Ω（计算结果精确到0.1）。某次使用该龙头加热水时，测得实际电压为235V，水的初温为21℃，加热14s，得到0.5L、末温42℃的热水，则加热水的功率是        W［ｃ水＝4.2×103J/（kg·℃）］。9.（2018省卷 12题 2分）LED灯具有节能、环保的特点，一个“220V  8.5W”的LED灯与一个“220V  60W”的白炽灯亮度相当。若一个“220V  8.5W”的LED灯每天正常工作4小时，30天消耗的电能是      度，这些电能可供“220V  60W”的白炽灯正常工作     小时。10.（2018昆明卷 12题 2分）如图是分别测量两个电阻时得到的电流随电压变化的图像，将这两个电阻串联后接入电路中，R1两端的电压U1与R2两端的电压U2的关系是U1     U2；将这两个电阻并联后接入电路中，R1消耗的电功率P1与R2消耗的电功率P2的关系是P1   P2。（均选填“＞”“＝”或“＜”）11.（2014省卷 20（1）题 2分）如图所示，电能表的读数为        kW·h。（2018省卷 17题 2分）如图所示，小灯泡L标有“3V  0.9W”的字样（忽略温度对灯丝电阻的影响）。当开关S闭合、S1断开时，小灯泡正常发光，电压表的示数为1.5V，则电流表的示数为      A；如果电压表的量程为0~3A，为确保电压表不被损坏，则          （选填“能”或“不能”）同时闭合开关S、S113.（2017曲靖卷 18题 2分）如图所示，电源电压恒定，开关S闭合与断开时，电流表的示数均为0.3A，则电阻R2处的故障是         。把R2换成一个12Ω的电阻，闭合开关S，电流表的示数为0.3A；断开开关S，电流表的示数为0.2A，则S断开后，R1的功率为      W。计算题14.（2019省卷 24题 9分）如图所示，R1=6Ω，当S1闭合，S2、S3断开时，电流表示数为1A，S3闭合，S1、S2断开时，电流表示数为0.2A.求：（1）电源电压（2）电阻R2的阻值（3）当S1、S2闭合，S3断开时，电流的总功率。   15.（2017省卷 24题 8分）如图所示，闭合开关S后，滑动变阻器的滑片置于最左端时电流表的示数I1=0.5A，电压表示数U1=6V；滑动变阻器的滑片置于最右端时电流表的示数I2=0.25A。若电源电压不变，求：（1）待测电阻Rx的阻值；（2）滑动变阻器的滑片置于最右端时电压表的示数U2；（3）滑动变阻器的滑片置于最右端时，待测电阻Rx消耗的电功率P2。16.（2019曲靖卷 25题 9分）如图甲所示，灯泡的额定电压是2.5V，电源电压为4.5V保持不变，电流表的量程为0~0.6A，电压表的量程为0~3V，滑动变阻器的最大阻值为20Ω，乙为灯泡工作时电流与电压的关系图像。求：（1）灯泡的额定功率。（2）当灯泡正常发光时，通电5min电流通过滑动变阻器产生的热量。（3）为保证电路安全，滑动变阻器接入电路的阻值范围。   17.（2018曲靖卷 25题 9分）如图所示的电路，灯L标有3.8V字样，电源电压恒为6V。（1）当S1、S2均断开，滑片P移至最左端时，电流表的示数为0.6A，求电阻R1的阻值。（2）当S2断开、S1闭合，移动滑片P使电流表的示数为0.38A，灯正常发光；保持滑片不动，S1断开、S2闭合，电流表的示数变为0.58A，求灯的额定功率。（3）当S1、S2均断开，移动滑片P在a点时，滑动变阻器接入电路中的电阻为Ra，滑动变阻器消耗的功率为Pa；移动滑片P在b点时，滑动变阻器接入电路中的电阻为Rb，滑动变阻器消耗的功率为Pb，且Rb=4Ra，Pa=Pb，求Ra。  18.（2021省卷 27题 8分）交通安全要求广大司机“开车不喝酒，喝酒不开车”，酒后驾驶存在许多安全隐患。某科技兴趣小组设计了一种简易的酒精检测仪，其电路原理如图2甲所示。电源电压为12V，R1是气敏电阻，其阻值随呼气酒精浓度K的变化关系如图2乙所示，R2为滑动变阻器。检测前对检测仪进行“调零”，即调节滑动变阻器使电流表的示数为0.1A，调零后变阻器滑片位置保持不变。查阅到相关资料如图1。（1）求“调零”后变阻器R2接入电路的阻值；（2）检测前R2工作10s消耗的电能；（3）对某司机进行检测时，电流表示数为0.16A，依据信息窗资料，通过计算判断该司机属于非酒驾、酒驾还是醉驾。          19.（2017曲靖卷 23题 8分）某家庭电路如图所示，空调上标有“220V  880W”，电视机上标有“220V  220W”的字样。求：（1）电视机正常工作时，它的电流是多少？（2）图中的两个用电器均正常工作时，电路中的总电阻是多少？（3）若电视机所在支路发生短路，其他支路的用电器          （选填“能”或“不能”）正常工作。
