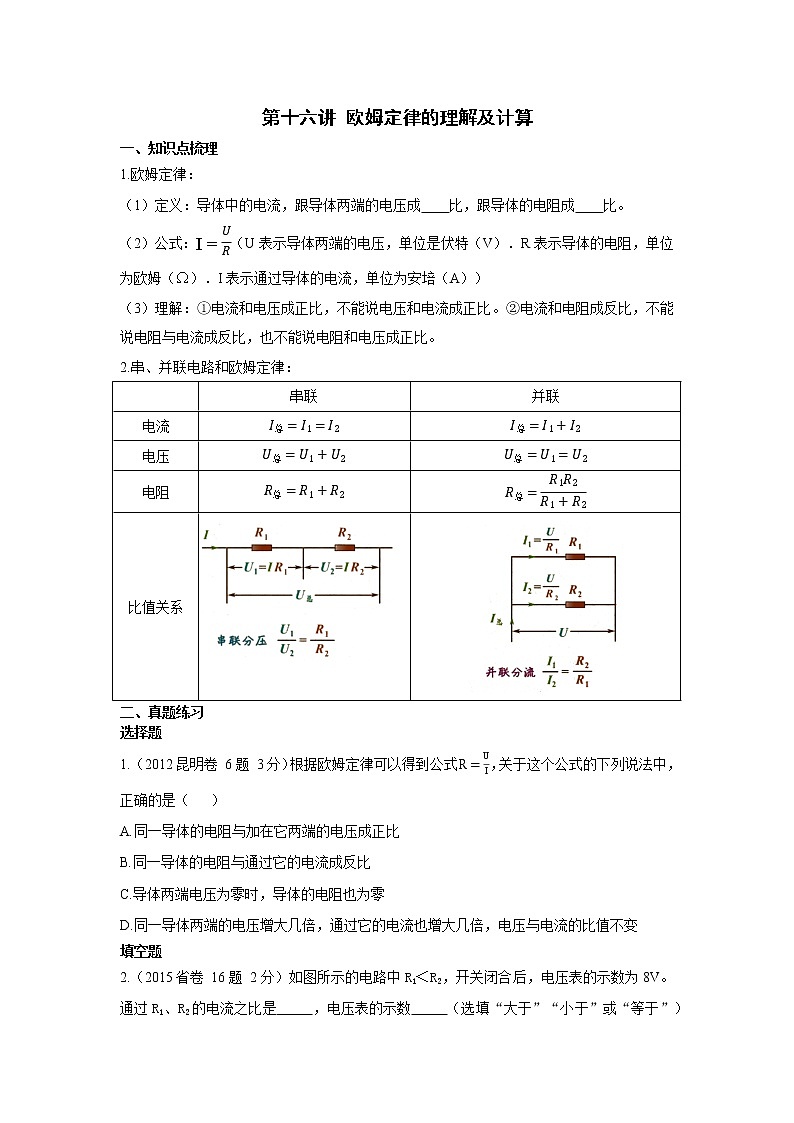

第十六讲 欧姆定律的理解及计算

一、知识点梳理

1.欧姆定律：

（1）定义：导体中的电流，跟导体两端的电压成    比，跟导体的电阻成    比。

（2）公式：（U表示导体两端的电压，单位是伏特（V）．R表示导体的电阻，单位为欧姆（Ω）．I表示通过导体的电流，单位为安培（A））

（3）理解：①电流和电压成正比，不能说电压和电流成正比。②电流和电阻成反比，不能说电阻与电流成反比，也不能说电阻和电压成正比。

2.串、并联电路和欧姆定律：

二、真题练习

选择题

1.（2012昆明卷 6题 3分）根据欧姆定律可以得到公式，关于这个公式的下列说法中，正确的是（   ）

A.同一导体的电阻与加在它两端的电压成正比

B.同一导体的电阻与通过它的电流成反比

C.导体两端电压为零时，导体的电阻也为零

D.同一导体两端的电压增大几倍，通过它的电流也增大几倍，电压与电流的比值不变

填空题

2.（2015省卷 16题 2分）如图所示的电路中R1＜R2，开关闭合后，电压表的示数为8V。通过R1、R2的电流之比是     ，电压表的示数     （选填“大于”“小于”或“等于”）4V。

3.（2013省卷 16题 2分）如图所示为分别测量小灯泡Ｌ和定值电阻R后得到的I-U关系图线。由图可知，随着电压的升高，L的阻值逐渐变     ，R的阻值为      Ω。

4.如图所示的电路中，R1＝10Ω，R2＝20Ω，闭合开关后，电流表的示数为0.3Ａ。电阻R1两端的电压为     V，通过电阻R2的电流为      A。

5.如图所示电路，电源电压为3V，R1、R2、R3阻值均为10Ω，闭合开关S，电压表示数为     V，电流表示数为       A。

6.如图所示，电源电压恒为6V，R1是定值电阻，A、B是滑动变阻器R2的两端。闭合开关，当滑片P在A端时，电流表的示数为0.6A；当滑片P移到B端时，电流表的示数为0.2A。则R1＝     Ω，滑动变阻器R2的最大阻值是       Ω。

计算题

7.如图所示，电阻R1的阻值为10Ω。闭合开关S，电阻R1两端的电压为10V，电阻R2两端的电压为5V。求：

（1）电源两端的电压。

（2）通过电阻R1的电流。

8.在如图所示的电路中，电源电压为18V不变，滑动变阻器R2上标有“30Ω 2A”的字样，闭合开关S后，当电流表（0～0.6A和0～3A）的示数为1A时，电压表（0～3V和0～15V）的示数为10V，求：

（1）电阻R1的阻值；

（2）移动滑片P使电路达到的最小电流；

（3）在电压表和电流表不改变量程的情况下，为使电路正常工作，滑动变阻器R2连入电路的阻值范围。

9.（2020省卷 23题 8分）如图所示，电源电压6V恒定不变，R1阻值为15Ω，电流表量程为0~0.6A。

（1）开关S、S1都闭合，滑片P不能移到a端的原因是会造成电路_______ （ 选填“通路”、“短路”或“断路”）；

（2）开关S闭合、S1断开时，求电流表示数；

（3）开关S、S1都闭合时，为了电流表不超量程，求变阻器R2连入电路的最小阻值。
