1．下面一些家用电器中，其中正常工作时电功率接近900W的是（　　）

A．电视机 B．节能灯 C．微波炉 D．笔记本电脑

2．两个工作原理相同的电暖器甲和乙，已知甲的规格为“220V，1000W”，乙的规格为“220V，1800W”，在它们均正常工作的情况下，关于这两个用电器说法正确的是（　　）

A．电暖器乙工作一小时，消耗一度电 B．电暖器甲消耗电能快于乙消耗电能

C．流过电暖器乙的电流更大     D．两个电暖器使用相同时间，甲消耗的电能更多

3．发光二极管简称LED，如图所示，把LED接入电路，闭合开关后LED正常发光，而且几乎不发热。以下说法正确的是（　　）

    第3题            第5题            第6题       第7题          第8题

A．LED主要将电能转化为内能 B．LED主要是由超导体材料制成的

C．流过LED较长引脚的电流比较短引脚的大D．把电源正负极对调后闭合开关，LED不会发光

4．关于电功、电能、电热和电功率，下列说法中错误的是（　　）

A．对所有用电器来说，电流做功的多少等于用电器消耗电能的多少

B．电视机消耗电能的多少等于电视机中产生电热的多少

C．某用电器的电功率越大，它消耗的电能可能越多

D．电流产生热量相同的用电器，消耗的电能不一定相同

5．在图中，导体A、B是由同种材料做成的，A和B等长，但A比B的横截面积大，当S闭合后，在相同时间内，下列叙述正确的是（　　）

A．电流通过A、B所做的功是WA＞WB B．电流通过A、B所做的功是WA＜WB

C．电流通过A、B所做的功是WA＝WB D．无法比较电流通过A、B时做功的大小

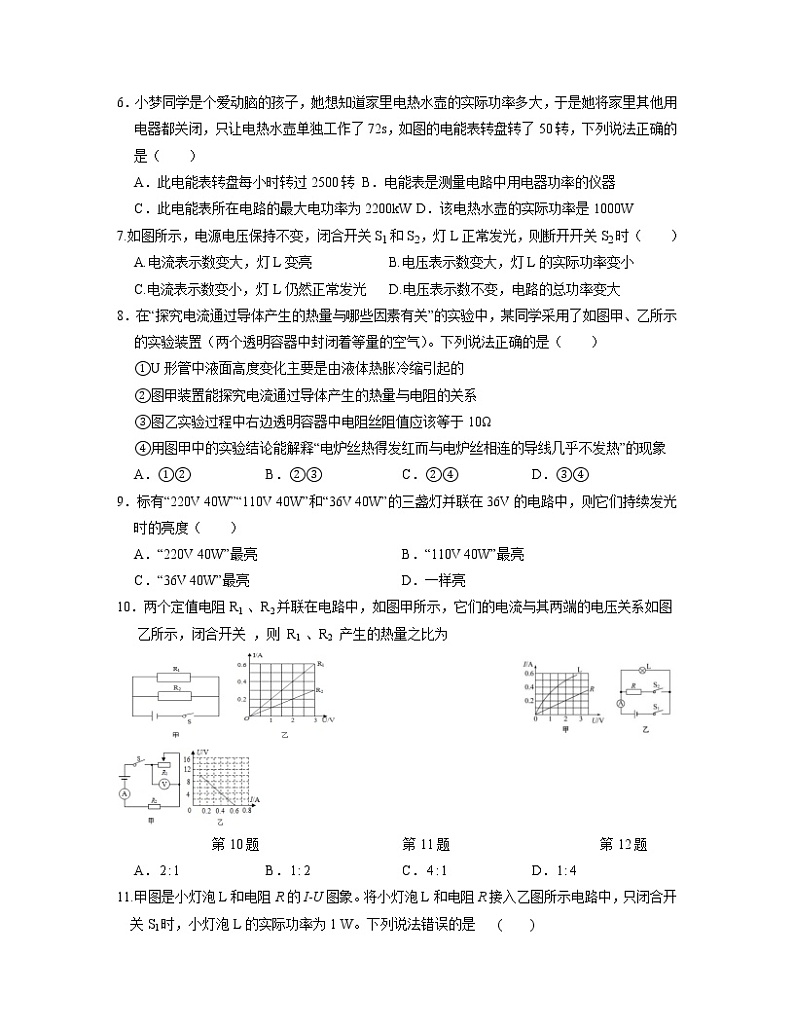

6．小梦同学是个爱动脑的孩子，她想知道家里电热水壶的实际功率多大，于是她将家里其他用电器都关闭，只让电热水壶单独工作了72s，如图的电能表转盘转了50转，下列说法正确的是（　　）

A．此电能表转盘每小时转过2500转 B．电能表是测量电路中用电器功率的仪器

C．此电能表所在电路的最大电功率为2200kW D．该电热水壶的实际功率是1000W

7.如图所示，电源电压保持不变，闭合开关S1和S2，灯L正常发光，则断开开关S2时（　　）

A.电流表示数变大，灯L变亮         B.电压表示数变大，灯L的实际功率变小

C.电流表示数变小，灯L仍然正常发光 D.电压表示数不变，电路的总功率变大

8．在“探究电流通过导体产生的热量与哪些因素有关”的实验中，某同学采用了如图甲、乙所示的实验装置（两个透明容器中封闭着等量的空气）。下列说法正确的是（　　）

①U形管中液面高度变化主要是由液体热胀冷缩引起的

②图甲装置能探究电流通过导体产生的热量与电阻的关系

③图乙实验过程中右边透明容器中电阻丝阻值应该等于10Ω

④用图甲中的实验结论能解释“电炉丝热得发红而与电炉丝相连的导线几乎不发热”的现象

A．①② B．②③ C．②④ D．③④

9．标有“220V 40W”“110V 40W”和“36V 40W”的三盏灯并联在36V的电路中，则它们持续发光时的亮度（　　）

A．“220V 40W”最亮 B．“110V 40W”最亮

C．“36V 40W”最亮 D．一样亮

10．两个定值电阻R1 、R2并联在电路中，如图甲所示，它们的电流与其两端的电压关系如图乙所示，闭合开关 ，则 R1 、R2 产生的热量之比为 　　

            第10题                     第11题                      第12题

A． B． C． D．

11.甲图是小灯泡L和电阻R的I-U图象。将小灯泡L和电阻R接入乙图所示电路中，只闭合开关S1时，小灯泡L的实际功率为1 W。下列说法错误的是              (　　)

A.只闭合开关S1时，小灯泡L的电阻为4Ω  B.再闭合开关S2时，电流表示数增加0.2A

C.再闭合开关S2时，电路总功率为1.4 W D.再闭合开关S2时，在1 min内电阻R产生的热量为240J

12．如图甲所示，电源两端电压为12V并保持不变，R1是滑动变阻器，R2是定值电阻，当开关S闭合后，逐渐改变滑动变阻器接入电路的电阻值，根据电压表与电流表的示数，绘制的图象如图乙所示。下列判断不正确的是（　　）

A．整个电路消耗的最小电功率为1.2W B．整个电路消耗的最大电功率为6W

C．变阻器R1接入电路的最大阻值为100Ω D．定值电阻R2的电阻值为20Ω

13．如图所示为某电热饮水机的电路原理图，饮水机有加热和保温两种工作状态，已知电源电压保持220V不变，饮水机的额定电压是220V，加热功率是440W，保温功率是40W。下列说法正确的是（　　）

       第13题                第14题           第15题

A．当饮水机内的水加热到一定温度时，开关S1闭合，进入保温状态

B．电阻R2接入电路正常工作时的电功率为40W

C．饮水机处于加热状态时，电路中的总电流是2A

D．电阻R1和R2的阻值分别为121Ω和1210Ω

14．已知甲灯的额定电压是6V、乙灯的额定电压是3V，某实验小组通过实验画出两个用电器的U﹣I图象，如图所示。若把它们串联到同一电路中，它们两端的总电压不得超过 　   　V；若把它们并联在电路中，它们消耗的最大总功率是 　   　W。

15．如图所示，R1的阻值为5Ω，滑动变阻器R2的最大阻值为40Ω，电源电压保持4.5V不变，电流表量程为“0﹣0.6A”，电压表量程为“0﹣3V”。为保证电路安全，R2接入电路中的最小阻值为 　   　Ω，R1消耗的最小功率为 　   　W。

16．一只“220V 100W”白炽灯接在220V电路上，工作10分钟所消耗的电能为 　   　J，若此灯泡接在110V电压下，则电灯消耗的实际功率 　   　W（设灯丝的电阻保持不变）。

17．将标有“6V，3W”、“6V，6W”的甲、乙两个灯泡，串联接在9V的电源上，闭合开关后发光较暗的是 　   　灯，乙灯的实际功率是 　   　。（设灯丝的电阻保持不变）

18.如图所示，R1的阻值为10 Ω，S1、S2都闭合时，电压表示数为4.5 V，则电源电压为________V。接着只将S2断开，电压表的示数为3 V，此时R2消耗的电功率为________W。

            第18题           第19题           第20题             第21题

19.甲、乙两灯的额定电压均为6 V，测得通过两灯的电流与电压关系图象如图所示。甲灯正常工作时的电阻是　　　　Ω；当乙灯的实际功率是2.4 W时，它两端的实际电压是　　　　V；当把甲、乙两灯串联接在7 V的电源上时，电路消耗的总功率是　　　　W。

20．已知甲灯的额定电压是6V、乙灯的额定电压是3V，某实验小组通过实验画出两个用电器的U﹣I图象，如图所示。若把它们串联到同一电路中，它们两端的总电压不得超过 　   　V；若把它们并联在电路中，它们消耗的最大总功率是 　   　W。

21．如图所示，R1的阻值为5Ω，滑动变阻器R2的最大阻值为40Ω，电源电压保持4.5V不变，电流表量程为“0﹣0.6A”，电压表量程为“0﹣3V”。为保证电路安全，R2接入电路中的最小阻值为 　   　Ω，R1消耗的最小功率为 　   　W。

22．如图甲所示，电源电压保持不变，小灯泡的额定电压为，闭合开关后，当滑片从的一端滑到另一端的过程中，小灯泡的关系图象如图乙所示。

（1）灯泡的额定功率；（2）电路中最小总功率；（3）求滑动变阻器的最大阻值。

23.如图甲所示，灯泡L标有“20V  8W”的字样，把它与滑动变阻器R'串联接入电路，电源电压恒为25 V，灯泡L的I-U图象如图乙所示。求：(1)当灯泡L正常发光时，整个电路1 min内消耗的电能；(2)移动滑动变阻器的滑片P，使灯泡L消耗的实际功率为3 W，滑动变阻器连入电路的阻值为多少?滑动变阻器消耗的电功率为多少?

24．如图所示电路，电源电压保持不变，定值电阻R1＝20Ω，R2＝10Ω，R是滑动变阻器。当滑动变阻器滑片P移动到最右端，开关S1闭合，开关S2断开时，电流表的示数为0.3A；当滑动变阻器滑片P移动到中点时，开关S1闭合S2断开时，电压表的示数为U1，保持滑动变阻器滑片P位置不变，开关S2闭合S1断开时，电压表的示数为U2，且U1：U2＝2：3，求：

（1）电源电压；（2）滑动变阻器的最大阻值；

（3）要使整个电路消耗的电功率为最小，请写出：开关S1、S2的开闭状态，滑动变阻器滑片P应移动到什么位置，并计算出最小电功率是多少。

25．如图是某电火锅加热器的简化电路图，电源电压是220V，R1、R2是发热电阻，开光接“1”时为低温挡，此时R1的功率是11W，R2的功率是99W，开关接“2”时为高温挡，试求：

（1）低温挡工作时，电路中的电流是多少？（2）低温挡工作10min，消耗的电能是多少？

（3）高温挡的功率是多少？
