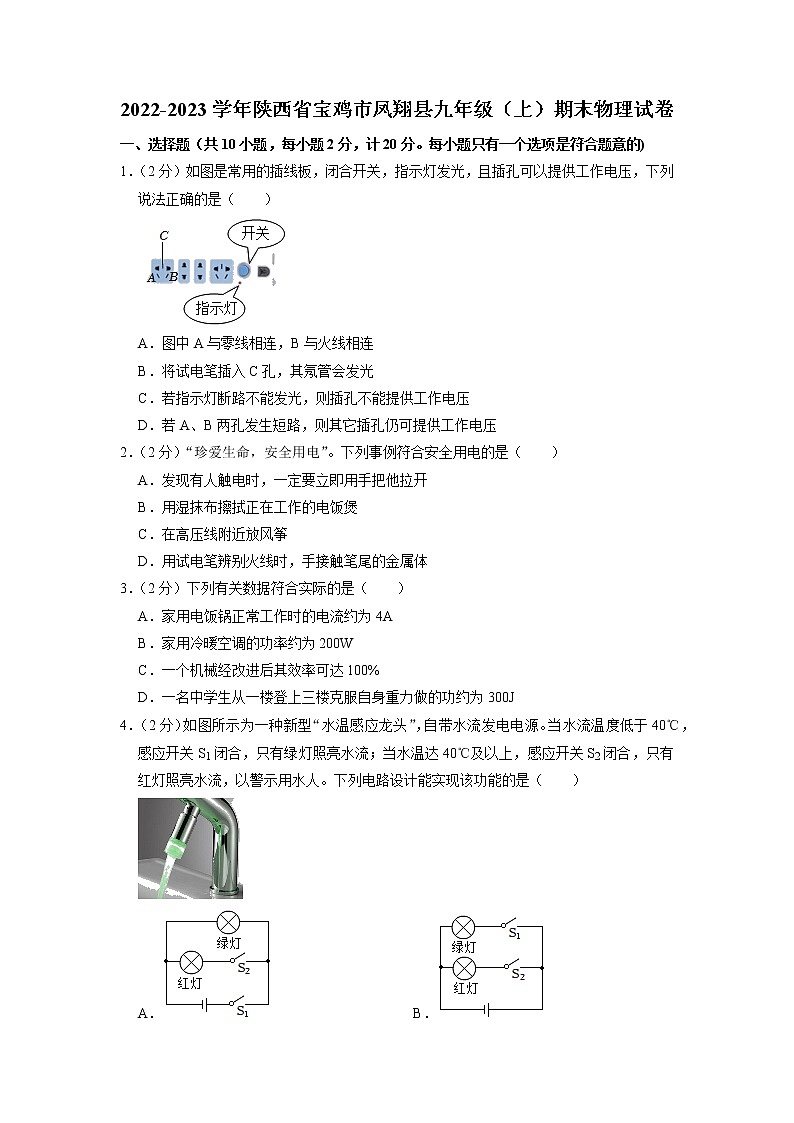

2022-2023学年陕西省宝鸡市凤翔县九年级（上）期末物理试卷
一、选择题（共10小题，每小题2分，计20分。每小题只有一个选项是符合题意的)
1．（2分）如图是常用的插线板，闭合开关，指示灯发光，且插孔可以提供工作电压，下列说法正确的是（　　）

A．图中A与零线相连，B与火线相连
B．将试电笔插入C孔，其氖管会发光
C．若指示灯断路不能发光，则插孔不能提供工作电压
D．若A、B两孔发生短路，则其它插孔仍可提供工作电压
2．（2分）“珍爱生命，安全用电”。下列事例符合安全用电的是（　　）
A．发现有人触电时，一定要立即用手把他拉开
B．用湿抹布擦拭正在工作的电饭煲
C．在高压线附近放风筝
D．用试电笔辨别火线时，手接触笔尾的金属体
3．（2分）下列有关数据符合实际的是（　　）
A．家用电饭锅正常工作时的电流约为4A
B．家用冷暖空调的功率约为200W
C．一个机械经改进后其效率可达100%
D．一名中学生从一楼登上三楼克服自身重力做的功约为300J
4．（2分）如图所示为一种新型“水温感应龙头”，自带水流发电电源。当水流温度低于40℃，感应开关S1闭合，只有绿灯照亮水流；当水温达40℃及以上，感应开关S2闭合，只有红灯照亮水流，以警示用水人。下列电路设计能实现该功能的是（　　）

A． B．
C． D．

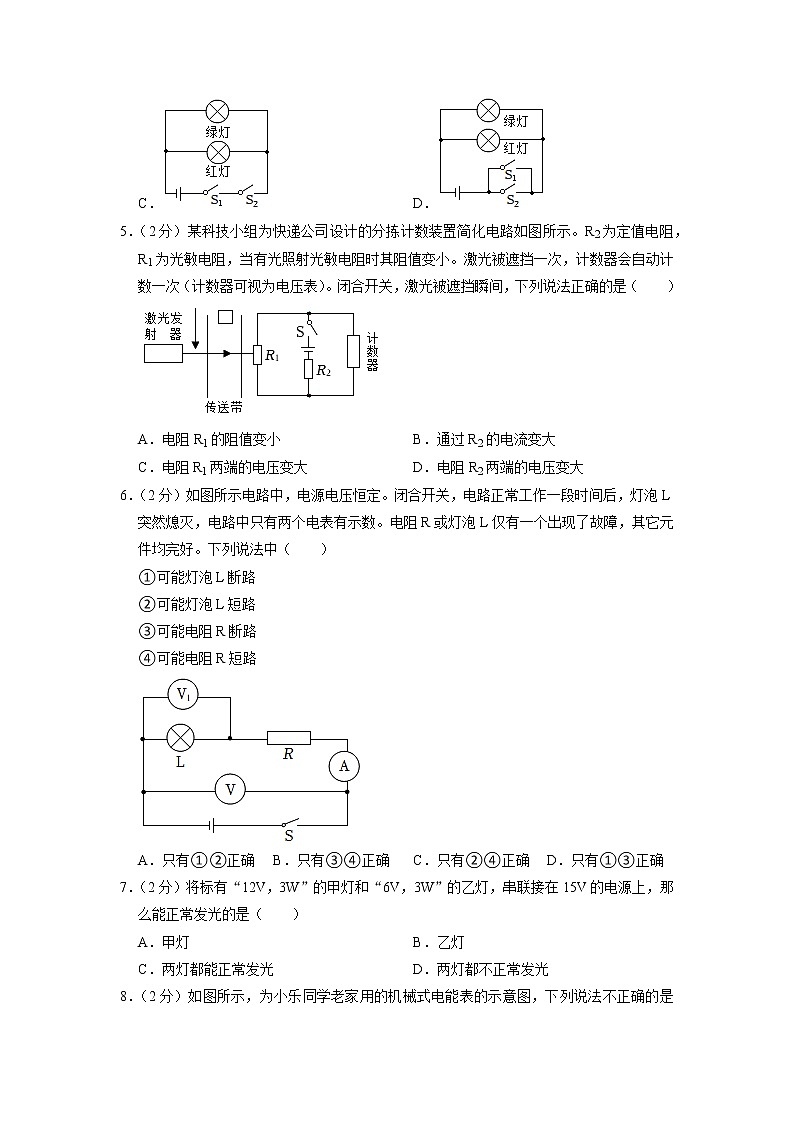

5．（2分）某科技小组为快递公司设计的分拣计数装置简化电路如图所示。R2为定值电阻，R1为光敏电阻，当有光照射光敏电阻时其阻值变小。激光被遮挡一次，计数器会自动计数一次（计数器可视为电压表）。闭合开关，激光被遮挡瞬间，下列说法正确的是（　　）

A．电阻R1的阻值变小 B．通过R2的电流变大
C．电阻R1两端的电压变大 D．电阻R2两端的电压变大
6．（2分）如图所示电路中，电源电压恒定。闭合开关，电路正常工作一段时间后，灯泡L突然熄灭，电路中只有两个电表有示数。电阻R或灯泡L仅有一个出现了故障，其它元件均完好。下列说法中（　　）
①可能灯泡L断路
②可能灯泡L短路
③可能电阻R断路
④可能电阻R短路

A．只有①②正确 B．只有③④正确 C．只有②④正确 D．只有①③正确
7．（2分）将标有“12V，3W”的甲灯和“6V，3W”的乙灯，串联接在15V的电源上，那么能正常发光的是（　　）
A．甲灯 B．乙灯
C．两灯都能正常发光 D．两灯都不正常发光

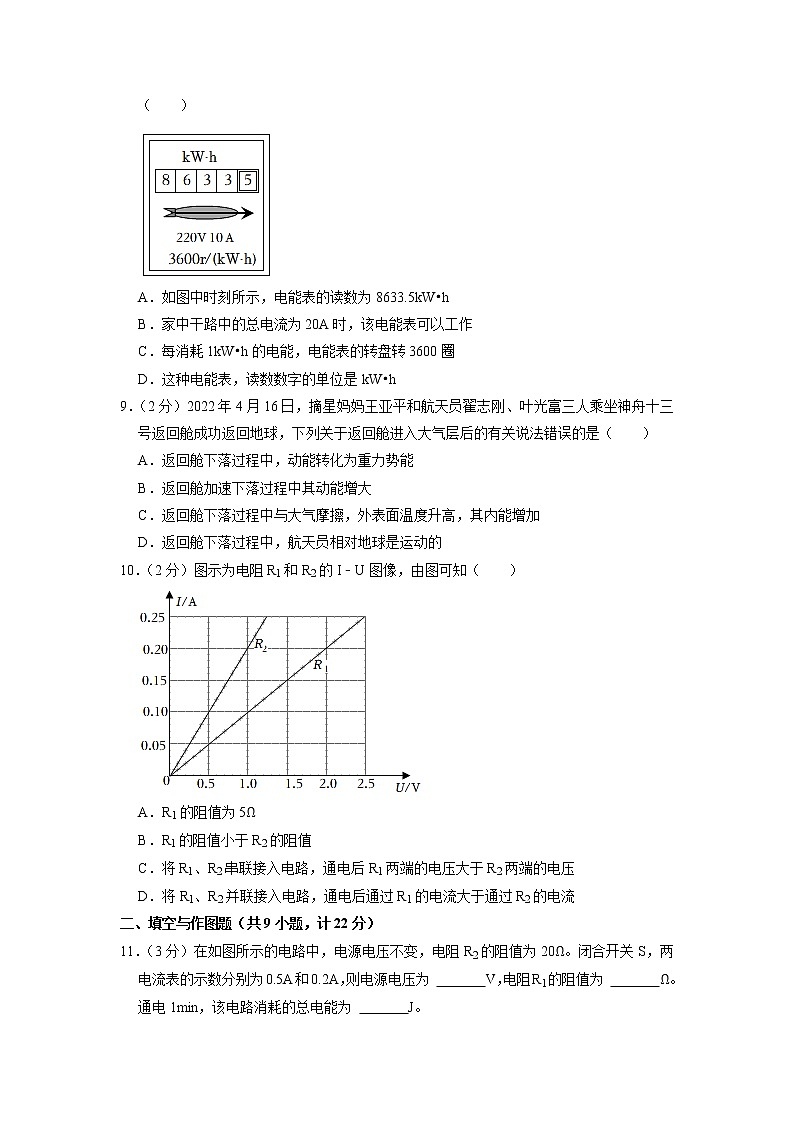

8．（2分）如图所示，为小乐同学老家用的机械式电能表的示意图，下列说法不正确的是（　　）

A．如图中时刻所示，电能表的读数为8633.5kW•h
B．家中干路中的总电流为20A时，该电能表可以工作
C．每消耗1kW•h的电能，电能表的转盘转3600圈
D．这种电能表，读数数字的单位是kW•h
9．（2分）2022年4月16日，摘星妈妈王亚平和航天员翟志刚、叶光富三人乘坐神舟十三号返回舱成功返回地球，下列关于返回舱进入大气层后的有关说法错误的是（　　）
A．返回舱下落过程中，动能转化为重力势能
B．返回舱加速下落过程中其动能增大
C．返回舱下落过程中与大气摩擦，外表面温度升高，其内能增加
D．返回舱下落过程中，航天员相对地球是运动的
10．（2分）图示为电阻R1和R2的I﹣U图像，由图可知（　　）

A．R1的阻值为5Ω
B．R1的阻值小于R2的阻值
C．将R1、R2串联接入电路，通电后R1两端的电压大于R2两端的电压
D．将R1、R2并联接入电路，通电后通过R1的电流大于通过R2的电流
二、填空与作图题（共9小题，计22分）
11．（3分）在如图所示的电路中，电源电压不变，电阻R2的阻值为20Ω。闭合开关S，两电流表的示数分别为0.5A和0.2A，则电源电压为 　 　V，电阻R1的阻值为 　 　Ω。通电1min，该电路消耗的总电能为 　 　J。

12．（3分）如图所示是一台单缸四冲程汽油机的 　 　冲程，该过程将 　 　能转化成 　 　能，若此汽油机活塞每秒对外做功30次，则飞轮的转速为 　 　r/min。

13．（3分）炎炎夏日的中午感觉沙滩很烫，而海水凉爽。这是因为水的比热容比较 　 　，和沙子相比，在同样受热时，相同的时间里吸收的热量 　 　，而水升高的温度比沙子 　 　，因此沙滩烫，海水凉。
14．（3分）甲、乙两只相同的杯子放置在水平桌面上，分别盛有质量相等、温度不同的纯净水，其中一杯装有常温下的水，另一杯装有70℃的热水，同时向两只杯子中分别滴入一滴黑色墨水，过一会儿观察到如图所示的现象，由现象可以判断 　 　杯装的是热水，整杯水变黑属于 　 　现象，甲、乙现象不同说明 　 　。

15．（3分）古人锻造铁器需要加热、锻打和淬火的过程。其中锻打是通过 　 　的方式改变铁器的内能。将热的铁器放入冷水中淬火是通过 　 　的方式改变铁器的内能，淬火过程中铁器的内能会 　 　（选填“增大”或“减小”）。
16．（3分）打扫房间时，小刚用干绸布擦穿衣镜，发现擦过的镜面很容易粘上细小绒毛。这是因为他擦过的镜面因　 　而带了电，带电体有　 　的性质，所以绒毛被吸在镜面上。摩擦起电的实质是　 　在物质间转移。
17．（1分）请在图中以笔画线添加一根导线，使灯L1与灯L2并联。

18．（1分）请你用笔画线代替导线，将如图所示的电灯、开关接入家庭电路中。


19．（1分）某船上装有平衡警示电路，其中S为重力开关，金属片M可绕O点自由转动。
当船水平时，M在a、b中间；当船左倾到一定程度时，绿灯亮、电铃响；当船右倾到一定程度时，红灯亮、电铃响。请完成电路图。

三、实验与探究题（共4小题，每空1分，共计22分）
20．（5分）小组同学比较沙子和水的比热容，实验装置如图甲、乙所示。

（1）在两个相同的易拉罐内分别装入初温、　 　相同的沙子和水。
（2）用两盏相同的酒精灯同时加热沙子和水，加热过程中需用玻璃棒不断搅拌，搅拌的目的是：　 　，测得实验数据如表格所示。
加热时间/min
0
1
2
3
4
5
温度/℃
沙子
18
22
29
37
45
﹣
水
18
19
21
23
25
27
（3）5min时，温度计显示沙子的温度如图丙所示，其读数为 　 　℃。
（4）加热相同的时间，发现沙子的温度升得更高，有同学认为此过程中沙子吸收热量比水吸收热量多，该观点 　 　（正确/错误）。
（5）分析数据可得沙子的比热容 　 　（小于/等于/大于）水的比热容。
21．（6分）在“测量小灯泡的电阻”的实验中，电源电压保持不变，小灯泡的额定电压为2.5V。
（1）小亮同学如图甲电路图连接电路进行实验操作。

（2）闭合开关前滑动变阻器的滑片调至最大阻值处是为了 　 　。
（3）他将测得的数据及计算结果填写在表格中。
实验次数
1
2
3
4
电压N
1.0
1.5
2.0
2.5
电流/A
0.20
0.22
0.26
0.30
电阻/Ω
5.0
6.8
7.7
8.3
（4）小亮从数据中发现，小灯泡的电阻是变化的，你认为影响小灯泡电阻变化的主要原因是 　 　。
（5）完成上述实验后，小亮还想测另一小灯泡的额定功率，他设计了如图乙所示的电路图并连接了电路。（已知小灯泡的额定电压为U额，R1的最大阻值为R0，电源电压保持不变）具体操作如下：
①闭合开关 　 　，调节R1接入电路的电阻，使电压表的示数为U额。
②保持R1的滑片位置不变，断开开关 　 　，再闭合开关 　 　，调节R2接入电路的电阻，使电压表的示数仍为U额。
③接着将R1的滑片调至最右端，电压表的示数为U1；再将R1的滑片调至最左端，电压表的示数为U2。
④小灯泡的额定功率P额＝　 　（用U额、R0、U1、U2表示）
22．（6分）如图是小军做“探究影响导体电阻大小的因素”实验所采用的电路，是四根合金丝，用一个电压表分别测出它们两端的电压，得到一次实验部分数据如表所示。

导体
材料
长度
横截面积
电压表示数/V
a
镍铬
L
S
1.0
b
镍铬
2L
S

c
镍铬
L
2S
0.5
d
镍铬
L
S

（1）四根金属丝串联在电路中，它们两端的电压之比等于它们的 　 　之比；为探究电阻大小与横截面积的关系，应比较合金丝a和 　 　两端的电压；合金丝d两端的电压如图乙所示，示数为 　 　V。
（2）在得到上表数据的过程中，　 　（选填“能”或“不能”）改变滑动变阻器滑片的位置；为得到更可靠的实验结论，应多次实验，每次测量合金丝两端电压之前，需进行一项实验操作是 　 　。
（3）关于导体电阻与长度的关系，小军还进行了理论探究：某金属丝电阻为R，长度为L，若把n根这样的电阻丝串联在电路中，则总长度为nL，总电阻为 　 　，从而得到导体电阻与长度的关系；依此关系，上表中b合金丝两端的电压应该为 　 　V。
23．（6分）小明做“探究电流和电阻的关系”的实验，所用电源电压为3V，三个定值电阻的阻值分别为5Ω、10Ω和20Ω，滑动变阻器的规格为“20Ω 2A”。

（1）小明如图甲连接电路进行实验操作；
（2）先用5Ω的定值电阻进行实验，将滑动变阻器的滑片P移至最 　 　（选填“左”或“右”），闭合开关，调节滑片P到合适位置，记录电压表和电流表的示数，其中电流表示数如图乙所示，电流大小为 　 　A；
（3）将5Ω的定值电阻依次更换为10Ω、20Ω继续探究，均应将滑片P向 　 　移动，使电压表示数仍为 　 　V，并记录数据；
（4）分析实验数据得出结论，图丙中能正确反映电流和电阻关系的图像是 　 　（选填“A”或“B”）。
四、综合题（共2小题，计16分）
24．（8分）中国茶文化源远流长。如图甲所示是一款煮茶器，有“加热”和“保温”两个挡位，其简化电路图如图乙所示，R1和R2均为发热电阻，煮茶器部分参数如表。煮茶器中装有初温为20℃的水，在标准大气压下，将水刚好加热到沸腾，用时700s，在此过程中煮茶器的加热效率为80%。求：
额定电压
220V
保温挡功率
100W
加热挡功率
900W
（1）发热电阻R1的阻值。
（2）加热过程中煮茶器消耗的电能。
（3）煮茶器中水的质量。[水的比热容c＝4.2×103J/（kg•℃）]

25．（8分）一辆汽车以20m/s的速度在平直的公路上匀速行驶了3km，受到的阻力为1200N，燃烧了0.3kg汽油。（汽油的热值q＝4.6×107J/kg）求：
（1）牵引力做了多少功；
（2）这些汽油完全燃烧放出的热量；
（3）发动机的效率。

2022-2023学年陕西省宝鸡市凤翔县九年级（上）期末物理试卷
参考答案与试题解析
一、选择题（共10小题，每小题2分，计20分。每小题只有一个选项是符合题意的)
1．【解答】解：A、三孔插座的接线规律是：左零、右火、上接地，插线板工作时插孔A与零线相连，B接火线，它们之间的电压是220V，故A正确；
B、插线板插孔C与地线连接，将试电笔插入C孔，其氖管不会发光，故B错误；
C、由题意可知，指示灯发光，且插孔可以提供工作电压，指示灯和插座之间是并联的，指示灯断路不能发光，则插孔能提供工作电压，故C错误；
D、由于指示灯和插座之间是并联的，A、B两孔发生短路，则其它插孔不能提供工作电压，故D错误。
故选：A。
2．【解答】解：A、遇到有人触电时，直接用手将人拉开，人体也会发生触电，故A不符合安全用电原则；
B、用湿抹布擦拭正在正在工作的电饭煲，湿抹布导电容易使人触电，故B不符合安全用电原则；
C、安全用电的原则：不接触低压带电体，不靠近高压带电体。在高压线下放风筝很危险，故C不符合安全用电原则；
D、使用试电笔时，手要接触笔尾金属体。这样测电笔才能正常工作，故D符合安全用电原则。
故选：D。
3．【解答】解：A、家用电饭锅正常工作时的功率在1000W左右，正常工作时的电流约为I＝＝≈4.55A左右，故A符合实际；
B、家用冷暖空调的功率在1000W以上，故B不符合实际；
C、使用任何机械做功时，都一定会有额外功，机械效率都小于100%，故C不符合实际；
D、一名中学生重力G约600N，从一楼登上三楼上升的高度为h＝2×3m＝6m，该同学登楼做的功W＝Gh＝600N×6m＝3600J，故D不符合实际。
故选：A。
4．【解答】解：由题意可知，当水流温度低于40℃，感应开关S1闭合，只有绿灯照亮水流，说明感应开关S1只控制绿灯，因此感应开关S1与绿灯串联；
当水温达40℃及以上，感应开关S2闭合，只有红灯照亮水流，说明感应开关S2只控制红灯，因此感应开关S2与红灯串联；
因为绿灯和红灯工作时互不影响、独立工作，所以绿灯与红灯并联，故B正确。
故选：B。
5．【解答】解：A、两电阻串联，计数器（电压表）测R1的电压，已知当有光照射时电阻变小，故激光被遮挡瞬间电阻R1变大，故A错误；
B、由串联电阻的规律，电路的总电阻变大，由欧姆定律可知，电路的电流变小，故B错误；
CD、根据U＝IR可知，电流变小时，R2两端的电压变小，由于电源电压不变，由串联电路的电压规律可知，则R1两端的电压变大，故C正确、D错误。
故选：C。
6．【解答】解：电路正常工作时，R与灯泡L串联，电流表测量电路中的电流，电压表V测电源两端的电压，电压表V1测L两端的电压；
①若灯泡L断路，电路中无电流，电流表示数变为0，此时两个电压表测量的都是电源电压，有示数，故①正确；
②若灯泡L短路，电路是通路，电路中有电流，电流表有示数；根据U＝IR可知，电压表V1示数为0；电压表V测电源两端的电压，有示数，故②正确；
③若电阻R断路，电路中无电流，电流表示数变为0；电压表V1与电源两极之间是断开的，无示数，电压表V测电源两端的电压，有示数，故③错误；
④若电阻R短路，电路是通路，电路中有电流，电流表有示数；此时两个电压表测量的都是电源电压，有示数，故④错误。
故选：A。
7．【解答】解：∵P＝UI，
∴灯泡额定电流：
I甲＝＝＝0.25A，
I乙＝＝＝0.5A，
串联电路电流处处相等，
两灯泡串联时，为保护电路，电路电流不超过I甲＝0.25A，
因为P＝，
所以两只灯泡的电阻分别为R甲＝＝＝48Ω，
R乙＝＝＝12Ω；
当电源电压为U＝15V时，
电路电流为I＝＝＝0.25A，
因为I＝I甲，所以甲灯泡正常发光。
故选A。
故选：A。
8．【解答】解：AD、由图可知，该表是电能表；电能表的读数：数字方框中最后一位是小数，单位是kW•h，由图可知，此时电能表的读数为8633.5kW•h，故A正确，D错误；
B、电能表上的“10A”表示电能表允许通过的最大电流为10A，家中干路中的总电流为20A时，超过了最大电流，该电能表不能工作，故B错误；
C、3600r/（kW•h）表示电路中用电器每消耗1kW•h电能，电能表的转盘转过3600圈，故C正确。
故选：B。
9．【解答】解：
A、返回舱下落过程中质量不变，速度变大，高度变小，所以动能增加，重力势能减少，此过程中重力势能转化为动能，故A错误；
B、返回舱加速下落过程中质量不变，速度变大，其动能增大，故B正确；
C、返回舱下落过程中与大气摩擦，机械能转化为内能，使其内能增加，外表面温度升高，故C正确；
D、返回舱下落过程中，航天员相当于地面发生了位置变化，所以航天员是运动的，故D正确。
故选：A。
10．【解答】解：
AB、由图像可知，当I＝0.2A时，U1＝2.0V，U2＝1.0V，根据欧姆定律可知R1＝＝＝10Ω，R2＝＝＝5Ω＜R1，故AB错误；
C、将R1、R2串联接入电路，串联电路的电流处处相等，且R1＞R2，根据U＝IR可知通电后R1两端的电压大于R2两端的电压，故C正确；
D、将R1、R2并联接入电路，根据并联电路的电压特点可知R1、R2两端的电压相等，且R1＞R2，根据I＝可知通电后通过R1的电流小于通过R2的电流，故D错误。
故选C。
二、填空与作图题（共9小题，计22分）
11．【解答】解：（1）由电路图可知，闭合开关S，电阻R1、R2并联，电流表A、A1分别测量干路和电阻R1支路中的电流。
因为并联电路干路中的电流等于各支路中的电流之和，所以电流表A的示数为0.5A，即干路中的电流为：I＝0.5A，
电流表A1的示数为0.2A，即通过电阻R1的电流为：I1＝0.2A，通过电阻R2的电流为：I2＝I﹣I1＝0.5A﹣0.2A＝0.3A；
电源电压：U＝U2＝I2R2＝0.3A×20Ω＝6V，
（2）U1＝U＝6V，R1＝＝＝30Ω；
（3）通电1min整个电路消耗的电能为：W＝UIt＝6V×0.5A×1×60s＝180J。
故答案为：6；30；180。
12．【解答】解：由图可知，单缸四冲程汽油机的进气门和排气门都关闭，活塞向上运动，是压缩冲程，压缩冲程是将机械能转化成内能；
汽油机活塞每秒对外做功30次，则1s有30个工作循环，因一个工作循环中飞轮转2圈，则1s飞轮转动60r，1min飞轮转动3600r，即飞轮转速是3600r/min。
故答案为：压缩；机械；内；3600。
13．【解答】解：水的比热容比较大，吸热能力强，相同质量的水和沙子相比，相同时间内吸收相同的热量，水升高的温度比沙子少，因此炎炎夏日的中午感觉沙滩很烫，而海水凉爽。
故答案为：大；一样多；少。
14．【解答】解：不同物质的分子彼此进入对方的现象叫扩散，扩散现象说明了分子在不停地做无规则运动；
分子运动无规则运动的速度与温度有关，且温度越高，分子的运动越剧烈；同时将两滴黑墨水同时滴入温度不同的热水和冷水中，看到盛有热水的杯中先整杯水都变成黑色，就是由于温度高的热水分子运动的剧烈造成的，所以乙杯装的是热水。
故答案为：乙；扩散；温度越高，分子的无规则运动越剧烈。
15．【解答】解：用铁锤锻打工件，工件会发热，属于做功改变物体内能。把烧红的铁器放到冷水中“淬火”，铁器放出热量，铁块的温度会降低，属于热传递减小物体内能。
故答案为：做功；热传递；减小。
16．【解答】解：用干绸布擦拭穿衣镜，擦过的镜面很容易吸上细小绒毛，这是由于此时的镜面因摩擦而带了电，带电体有吸引轻小物体的性质；摩擦起电是电子由一个物体转移到另一个物体的结果。
故答案为：摩擦；吸引轻小物体；电子。
17．【解答】解：由图可知，要使两灯并联，则电流的路径有两条，此时电压表测量的是电源的电压，故应增加的导线是：灯泡L1右端连接到灯泡L2左端的导线；如图所示：

18．【解答】解：灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故。既能控制灯泡，又能更安全，如图所示：

19．【解答】解：当船左倾到一定程度时，绿灯亮、电铃响，开关接a，绿灯与电铃串联接入电路；
当船右倾到一定程度时，红灯亮、电铃响，开关接b，红灯与电铃串联接入电路；
由题意可知，红灯与绿灯互不影响，能独立工作，它们是并联的，
不论开关接a还是接b，电铃都接入电路，电铃串联在干路中，电路图如图所示：
。
三、实验与探究题（共4小题，每空1分，共计22分）
20．【解答】解：（1）根据比较吸热能力的两种方法，应控制不同物质的质量相同，故在两烧杯中分别装入初温相同且质量相等的沙子和水；
（2）为了使沙子和水受热均匀，实验中应用玻璃棒不断搅拌；
（3）温度计每一个小格代表1℃，示数是52℃；
（4）实验中用相同的酒精灯加热，加热相同的时间，水和沙子吸收的热量相同；有同学认为此过程中沙子吸收热量比水吸收热量多，该观点是错误的；
（5）根据表格中的数据可知，质量相同的水和沙子，加热相同的时间，吸收相同的热量，水的温度升高的慢，则水的吸热能力大，水的比热容大，沙子的比热容小于水的比热容。
故答案为：（1）质量；（2）使沙子和水受热均匀；（3）52；（4）错误；（5）小于。
21．【解答】解：
（2）闭合开关前，滑动变阻器的滑片调至最大阻值处，是为了保护电路；
（4）小亮从数据中发现，小灯泡的电阻是变化的，你认为影响小灯泡电阻变化的主要原因是灯的电阻随温度的变化而变化；
（5）①闭合开关S，S1，调节R1的滑片，使电压表的示数为U额；
②接着，保持变阻器R1的滑片位置不动，再断开S1闭合S2，移动变阻器R2使电压表不变；
根据等效替代的方法，此时R2＝RL；
③将R1的滑片P调至最左端，记下电压表的示数为U1；再将R1的滑片P调至最右端，记下电压表的示数为U2，
在③中，将R1的滑片P调至最右端，R1连入电路中的电阻为0，电压表的示数为U1即为电源电压；再将R1的滑片P调至最左端，此时两变阻器串联，电压表的示数为U2，即为R2的电压，
根据串联电路电压的规律和欧姆定律有：＝＝，解得，
R2＝R0﹣﹣﹣﹣﹣①；
小灯泡额定功率的表达式：
P＝﹣﹣﹣﹣﹣﹣②，
由①②得：
P＝×（U1﹣U2）。
故答案为：（2）保护电路；（4）灯的电阻随温度的变化而变化；（5）①S、S1；②S1；S2；④×（U1﹣U2）。
22．【解答】解：
（1）当通过导体的电流相同时，根据欧姆定律可知，导体两端的电压与导体中的电阻成正比，可以利用电压表的示数来反映导体电阻的大小；
要探究导体的电阻跟导体的横截面积的关系，就要保证导体的材料和长度都相同，而导体的横截面积不同，所以选择a和c电阻丝；
电压表0﹣3V的量程对应的分度值为0.1V，根据指针位置电压为1V；
（2）在得到上表数据的过程中，为了保证电压不变，不能改变滑动变阻器滑片的位置；
为得到更可靠的实验结论，应改变电阻两端电压进行多次实验，每次实验测量合金丝两端电压之前，需进行的一项实验操作是调节滑动变阻器的滑片到不同的位置；
（3）n条长为l、电阻为R的导体，我们可以把它看成是由n段长度同为l电阻同为R的导体串联而成的，这n段导体的材料、横截面积都相同，则总长度为nL，总电阻为nR；
合金丝b的长度是a的2倍，所以b两端的电压U＝2×1V＝2V。
故答案为：
（1）电阻；c；1；
（2）不能；调节滑动变阻器的滑片到不同的位置；
（3）nR；2。
23．【解答】解：（1）实验中，电源电压为3V，所以电压表选用0～3V的量程与电阻并联，电路图如下所示：
；
（2）为了保护电路闭合开关前滑片放在阻值最大处；
图乙中电流表选择的是0～0.6A量程，分度值是0.02A，读出电流表示数为0.4A；
（3）定值电阻R两端电压为：
U定＝IR定＝0.4A×5Ω＝2V，即实验中控制电压表的示数为2V；
探究电流与电阻的关系时，应控制定值电阻两端的电压不变，根据串联分压原理知，当定值电阻由5Ω变为10Ω、20Ω时，分得的电压也变大，由串联分压特点知，需要增大滑动变阻器分得的电压，根据分压原理知需要增大滑动变阻器接入电路中的电阻，所以应将滑动变阻器的滑片P向左移动，直到电压表的示数为2V；
（4）分析实验数据得出结论，在电压一定时，电流与电阻成反比，或电流与电阻的倒数成正比，故丙图的B图正确，A图错误。
故答案为：（1）见解析；（2）左；0.4；（3）左；2；（4）B。
四、综合题（共2小题，计16分）
24．【解答】解：（1）由电路图可知，只闭合开关S1时，电路为R1的简单电路，此时电路中的总电阻较大（比并联的总电阻大），根据P＝UI＝可知，煮茶器的总功率小，处于保温挡，
由P＝UI＝可得R1的电阻：
R1＝＝＝484Ω；
（2）由P＝可得，加热过程中煮茶器消耗的电能：
W＝P加热t＝900W×700s＝6.3×105J；
（3）由η＝可得，吸收热量：
Q吸＝ηW＝80%×6.3×105J＝5.04×105J；
由Q吸＝cmΔt可求得煮茶器中水的质量：
m＝＝＝1.5kg。
答：（1）发热电阻R1的阻值为484Ω；
（2）加热过程中煮茶器消耗的电能为6.3×105J；
（3）煮茶器中水的质量为1.5kg。
25．【解答】解：（1）已知汽车匀速行驶时受到的阻力为f＝1200N，
由二力平衡的条件可知汽车的牵引力为：F＝f＝1200N，
则牵引力做的功为：W＝Fs＝1200N×3×103m＝3.6×106J；
（2）这些汽油完全燃烧放出的热量为：Q放＝qm＝4.6×107J/kg×0.3kg＝1.38×107J；
（3）发动机的效率为：η＝＝≈26.1%。
答：（1）牵引力做了3.6×106J的功；
（2）这些汽油完全燃烧放出的热量为1.38×107J；
（3）发动机的效率为26.1%。
