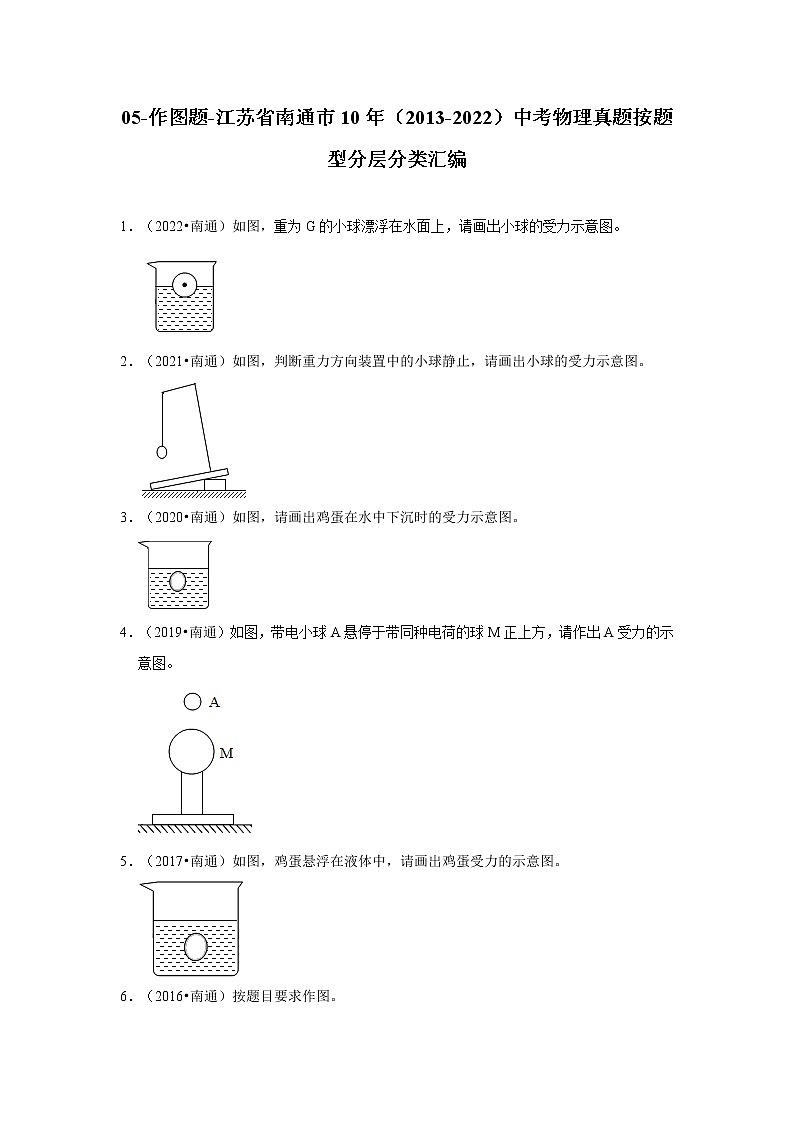

05-作图题-江苏省南通市10年（2013-2022）中考物理真题按题型分层分类汇编（原卷板）

这是一份05-作图题-江苏省南通市10年（2013-2022）中考物理真题按题型分层分类汇编（原卷板），共5页。试卷主要包含了按题目要求作图，按照题目要求作图等内容，欢迎下载使用。
05-作图题-江苏省南通市10年（2013-2022）中考物理真题按题型分层分类汇编 1．（2022•南通）如图，重为G的小球漂浮在水面上，请画出小球的受力示意图。2．（2021•南通）如图，判断重力方向装置中的小球静止，请画出小球的受力示意图。3．（2020•南通）如图，请画出鸡蛋在水中下沉时的受力示意图。4．（2019•南通）如图，带电小球A悬停于带同种电荷的球M正上方，请作出A受力的示意图。5．（2017•南通）如图，鸡蛋悬浮在液体中，请画出鸡蛋受力的示意图。6．（2016•南通）按题目要求作图。   （1）如图甲，观光缆车沿轨道斜向上做匀速直线运动，画出车中重物A所受力的示意图。   （2）如图乙，画出入射光线对应的反射光线和大致的折射光线。   （3）如图丙，举着哑铃的前臂骨骼可看成杠杆，画出动力F1的示意图及阻力F2的力臂l2。7．（2013•南通）按照题目要求作图。（1）如图甲所示，重物随升降机一起向上做匀速直线运动，请画出重物所受重力和支持力的示意图。（2）图乙是一个不完整的电路图，其中箭头所指的方向表示电路接通时的电流方向，请在图中两个空缺的位置分别补画电池和电压表的符号，使之成为一个完整的串联电路。（3）如图丙所示，小磁针静止在通电螺线管的正右方，请根据磁感线方向，在图中标出小磁针的N、S极和电源的正、负极。8．（2014•南通）按照题目要求作图。（1）如图甲所示，物块A随传送带一起水平向右匀速运动，请画出物块A所受力的示意图。（不计空气阻力）（2）图乙是用木棒撬石块的示意图，请在图中用小黑点标出支点，用符号O表示，并画出动力F的力臂l。（3）请在图丙中用笔画线代替导线将电灯和开关、插座分别接入电路。9．（2015•南通）按照题目要求作图。（1）如图甲，小球悬挂在弹簧下端处于静止，请画出小球所受力的示意图。（2）如图乙，通过滑轮组向下用力提升物体，请画出滑轮组的绕线。（3）如图丙，小磁针静止在通电螺线管左侧，请标出磁感线方向及小磁针的N极。10．（2018•南通）按题目要求作图：如图，物体A沿光滑斜面下滑，作出物体所受重力和弹力的示意图。11．（2021•南通）如图，轻质杠杆平衡，请作出动力F1的力臂l1和杠杆所受阻力F2的示意图。 12．（2018•南通）如图，O为轻质杠杆的支点，A点挂一重物，杠杆在图示位置平衡，作出阻力臂L2和最小动力F1的示意图。13．（2019•南通）如图，O为轻质杠杆的支点，左端挂一重物，杠杆在图示位置平衡，请作出最小动力F1的示意图和阻力的力臂L2。14．（2022•南通）如图，物体AB正立在平面镜前，请作出物体AB在平面镜中所成的像。15．（2017•南通）如图，作出物体AB在平面镜中所成的像。16．（2020•南通）如图，请作出入射光线在玻璃砖AC面上的反射光线和大致的折射光线。17．（2019•南通）如图，一束光从水中斜射入空气，请作出它的反射光线和大致的折射光线。18．（2021•南通）如图，小磁针静止在通电螺线管右侧，请标出磁感线方向及小磁针的N极。 19．（2018•南通）如图，小磁针静止在通电螺线管的正上方，请在图中标出电源的正、负极和磁感线方向。20．（2022•南通）如图，请用笔画线代替导线，将三孔插座、开关和电灯分别接入电路。21．（2020•南通）如图，请用笔画线代替导线将两孔插座、电灯和开关分别接入电路。22．（2017•南通）请在图中用笔画线代替导线将电灯和开关、插座分别接入电路。
