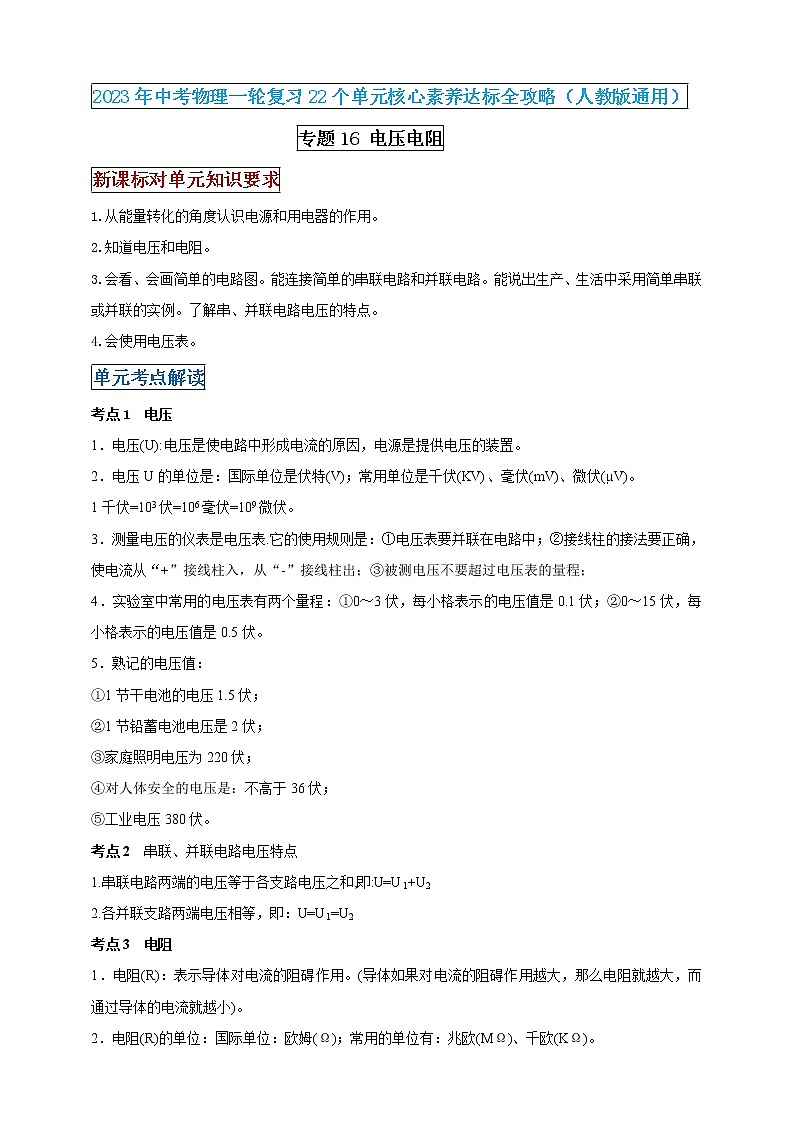

新课标对单元知识要求
1.从能量转化的角度认识电源和用电器的作用。
2.知道电压和电阻。
3.会看、会画简单的电路图。能连接简单的串联电路和并联电路。能说出生产、生活中采用简单串联或并联的实例。了解串、并联电路电压的特点。
4.会使用电压表。
单元考点解读
考点1 电压
1．电压(U):电压是使电路中形成电流的原因，电源是提供电压的装置。
2．电压U的单位是：国际单位是伏特(V)；常用单位是千伏(KV)、毫伏(mV)、微伏(µV)。
1千伏=103伏=106毫伏=109微伏。
3．测量电压的仪表是电压表.它的使用规则是：①电压表要并联在电路中；②接线柱的接法要正确，使电流从“+”接线柱入，从“-”接线柱出；③被测电压不要超过电压表的量程；
4．实验室中常用的电压表有两个量程：①0～3伏，每小格表示的电压值是0.1伏；②0～15伏，每小格表示的电压值是0.5伏。
5．熟记的电压值：
①1节干电池的电压1.5伏；
②1节铅蓄电池电压是2伏；
③家庭照明电压为220伏；
④对人体安全的电压是：不高于36伏；
⑤工业电压380伏。
考点2 串联、并联电路电压特点
1.串联电路两端的电压等于各支路电压之和,即:U=U1+U2
2.各并联支路两端电压相等，即：U=U1=U2
考点3 电阻
1．电阻(R)：表示导体对电流的阻碍作用。(导体如果对电流的阻碍作用越大，那么电阻就越大，而通过导体的电流就越小)。
2．电阻(R)的单位：国际单位：欧姆(Ω)；常用的单位有：兆欧(MΩ)、千欧(KΩ)。
1兆欧=103千欧；1千欧=103欧。
3．决定电阻大小的因素：导体的电阻是导体本身的一种性质，它的大小决定于导体的材料、长度、横截面积和温度。（电阻与加在导体两端的电压和通过的电流无关）
考点4 滑动变阻器
1.滑动变阻器：
① 原理：改变接入电路中电阻线的长度来改变电阻的。
② 作用：通过改变接入电路中的电阻来改变电路中的电流和电压。
③ 铭牌：如一个滑动变阻器标有“50Ω2A”表示的意义是：最大阻值是50Ω，允许通过的最大电流是2A。
④ 正确使用：A．应串联在电路中使用；B．接线要“一上一下”；C．通电前应把阻值调至最大的地方。
2.电阻箱：是能够表示出电阻值的变阻器。
单元例题解析

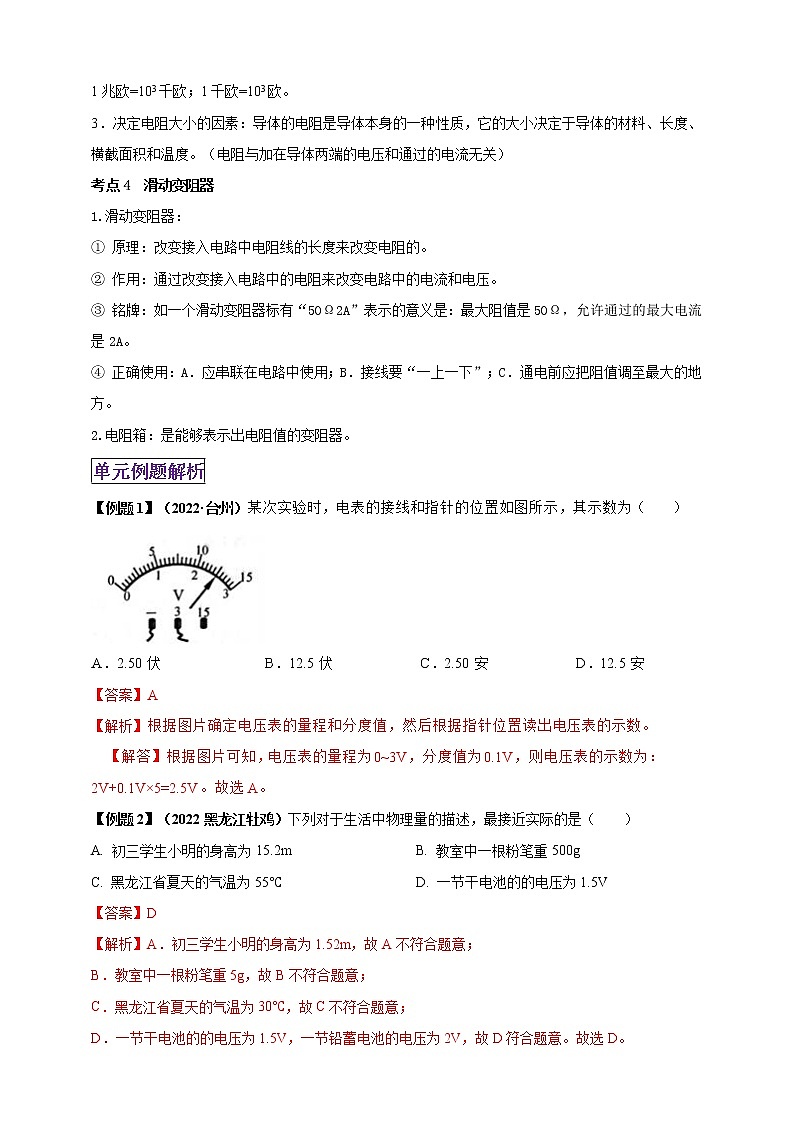

【例题1】（2022·台州）某次实验时，电表的接线和指针的位置如图所示，其示数为（ ）
A．2.50伏B．12.5伏C．2.50安D．12.5安
【答案】A
【解析】根据图片确定电压表的量程和分度值，然后根据指针位置读出电压表的示数。
【解答】根据图片可知，电压表的量程为0~3V，分度值为0.1V，则电压表的示数为：2V+0.1V×5=2.5V。故选A。
【例题2】（2022黑龙江牡鸡）下列对于生活中物理量的描述，最接近实际的是（ ）
A. 初三学生小明的身高为15.2mB. 教室中一根粉笔重500g
C. 黑龙江省夏天的气温为55℃D. 一节干电池的的电压为1.5V
【答案】D
【解析】A．初三学生小明的身高为1.52m，故A不符合题意；
B．教室中一根粉笔重5g，故B不符合题意；
C．黑龙江省夏天的气温为30℃，故C不符合题意；
D．一节干电池的的电压为1.5V，一节铅蓄电池的电压为2V，故D符合题意。故选D。

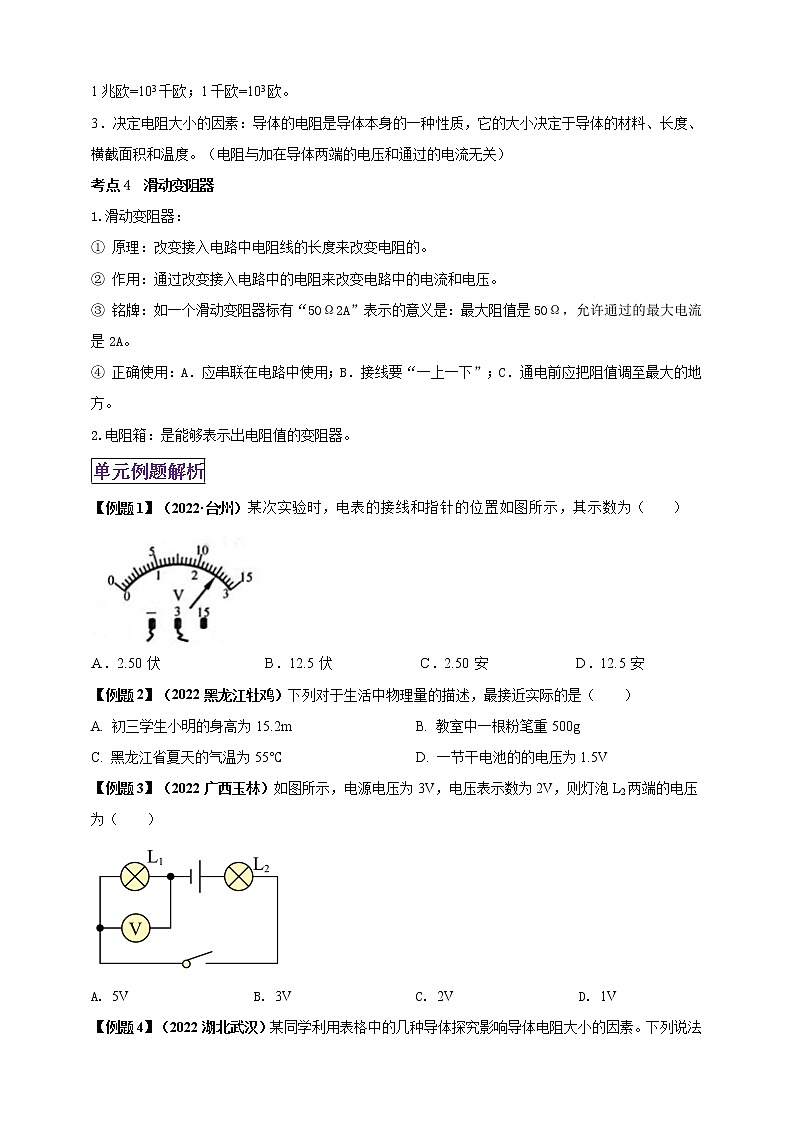

【例题3】（2022广西玉林）如图所示，电源电压为3V，电压表示数为2V，则灯泡L2两端的电压为（ ）
A. 5VB. 3VC. 2VD. 1V
【答案】D
【解析】由电路图可知，两灯泡串联，电压表并联在L1两端，电压表测量L1两端的电压，灯泡L1两端的电压U1=2V；由串联电路电压的特点可知，L2两端的电压
U2=U-U1=3V-2V=1V
故D符合题意，ABC不符合题意。

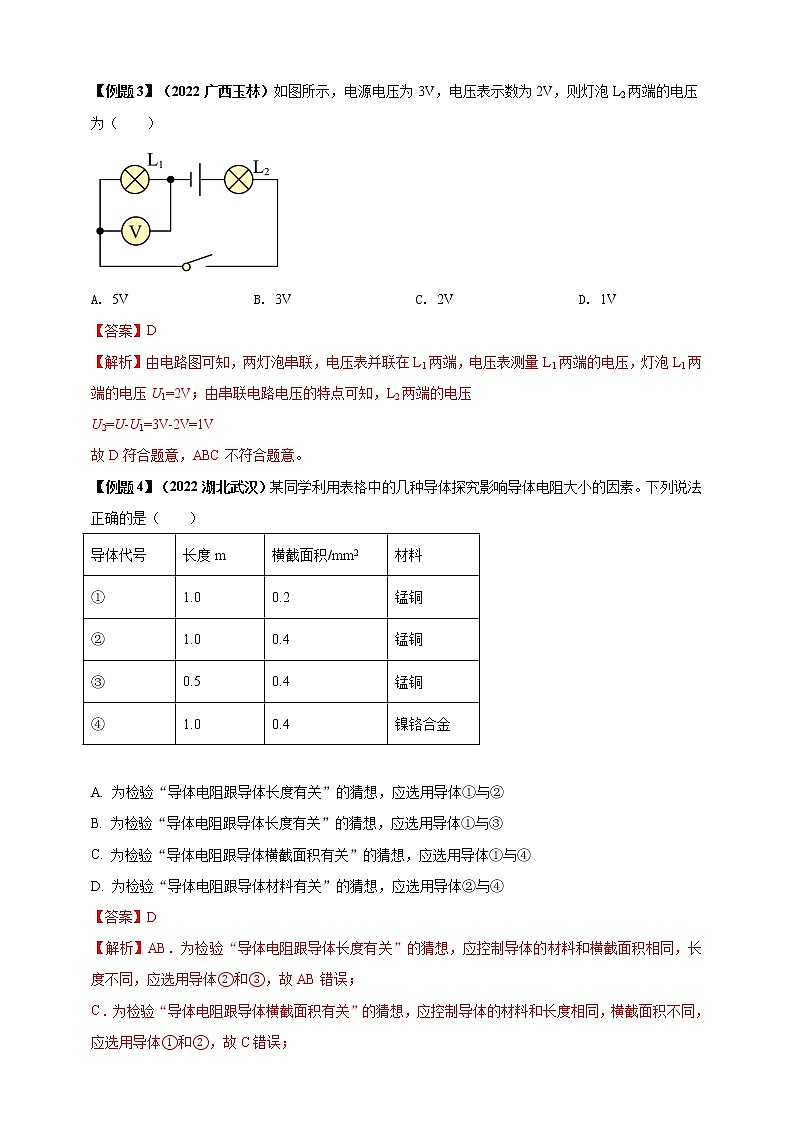

【例题4】（2022湖北武汉）某同学利用表格中的几种导体探究影响导体电阻大小的因素。下列说法正确的是（ ）
A. 为检验“导体电阻跟导体长度有关”的猜想，应选用导体①与②
B. 为检验“导体电阻跟导体长度有关”的猜想，应选用导体①与③
C. 为检验“导体电阻跟导体横截面积有关”的猜想，应选用导体①与④
D. 为检验“导体电阻跟导体材料有关”的猜想，应选用导体②与④
【答案】D
【解析】AB．为检验“导体电阻跟导体长度有关”的猜想，应控制导体的材料和横截面积相同，长度不同，应选用导体②和③，故AB错误；
C．为检验“导体电阻跟导体横截面积有关”的猜想，应控制导体的材料和长度相同，横截面积不同，应选用导体①和②，故C错误；
D．为检验“导体电阻跟导体材料有关”的猜想，应控制导体的长度和横截面积相同，材料不同，应选用导体②与④，故D正确、故选D

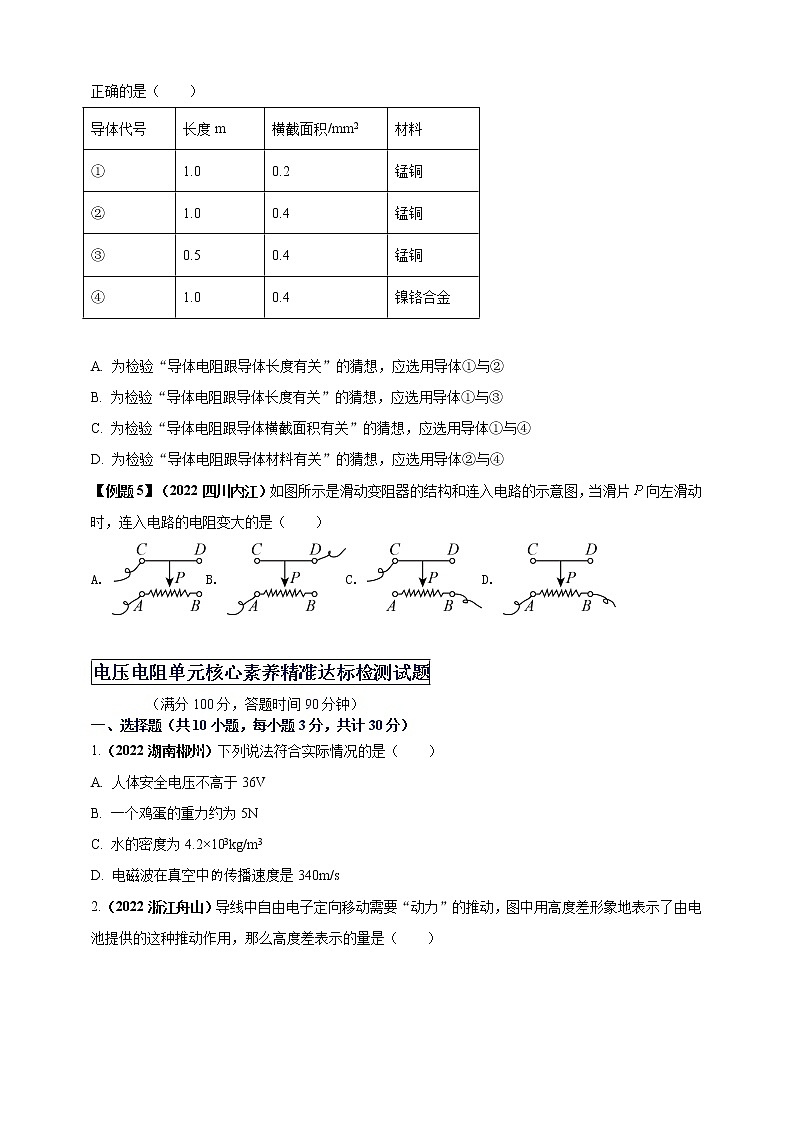

【例题5】（2022四川内江）如图所示是滑动变阻器的结构和连入电路的示意图，当滑片向左滑动时，连入电路的电阻变大的是（ ）
A. B. C. D.
【答案】C
【解析】A．滑片向左移动时，滑动变阻器接入电路的电阻丝变短，滑动变阻器连入电路的电阻变小，故A不符合题意；
B．滑动变阻器的左下方接线柱和右上方接线柱接入电路中，当滑片向左滑动时，电阻丝接入电路的长度变短，所以电阻变小，故B不符合题意；
C．滑动变阻器的左上方接线柱和右下方接线柱接入电路中，当滑片向左滑动时，电阻丝接入电路的长度变长，所以电阻变大，故C符合题意；
D．滑动变阻器的两个下方接线柱接入电路中，此时滑动变阻器接入电路的电阻最大且不变，故D不符合题意。故选C。
电压电阻单元核心素养精准达标检测试题
（满分100分，答题时间90分钟）
一、选择题（共10小题，每小题3分，共计30分）
1.（2022湖南郴州）下列说法符合实际情况的是（ ）
A. 人体安全电压不高于36V
B. 一个鸡蛋的重力约为5N
C. 水的密度为4.2×103kg/m3
D. 电磁波在真空中传播速度是340m/s
【答案】A
【解析】A．我们日常生活中，人体安全电压是不高于36V的，故A符合题意；
B．一个鸡蛋质量约为50g，它的重力约为0.5N，故B不符合题意；
C．一般情况下，水的密度为1.0×103kg/m3，故C不符合题意；
D．在真空中，电磁波的传播速度大约为，故D不符合题意。故选A。
2.（2022浙江舟山）导线中自由电子定向移动需要“动力”的推动，图中用高度差形象地表示了由电池提供的这种推动作用，那么高度差表示的量是（ ）
A. 电流B. 电阻C. 电压D. 电功
【答案】C
【解析】自由电子定向移动形成电流，电压是形成电流的原因。图中用高度差形象地表示了由电池提供的这种推动作用，动力即为电压，故C符合题意，A、B、D不符合题意。故选C。
3.（2022山东济南）在电路中，把电能转化为其他形式能的是（ ）
A. 电源B. 开关C. 用电器D. 电能表
【答案】C
【解析】ABC．电源在电路是可提供电能，开关可控制电路的通断；用电器是消耗电能的装置，工作过程中将电能转化为其它能量，故AB不符合题意，C符合题意；
D．电能表是计量用电器消耗电能多少的装置，故D不符合题意。故选C。
4.（2022海南）小明在做电学实验时，连接电路如图所示。闭合开关，灯不发光，发光，电流表有示数，电压表无示数。电路故障可能（ ）
A. 电流表断路B. 电压表短路C. 灯断路 D. 灯短路
【答案】B
【解析】A．若为电流表断路，则两灯泡串联电流中都没有电流，灯、都不发光，电流表将无示数，故A不符合题意；
B．若为电压表短路，则也被短路，则电路中依然有电流，灯不发光，发光，电流表有示数，电压表短路会导致电压表无示数，故B符合题意；
C．若为灯断路，则两灯泡串联的电流中都没有电流，灯、都不发光，电流表无示数，故C不符合题意；
D．若为灯短路，则电路中依然有电流，灯不发光，发光，电流表有示数，此时电压表测量电源电压，电压表有示数，故D不符合题意。故选B。
5.（2022黑龙江龙东）请你仔细观察并分析电路图，下列说法正确的是（ ）
A. 两灯串联，两电压表示数相同B. 两灯并联，两电压表示数不同
C. 两灯串联，两电压表示数不同D. 两灯并联，两电压表示数相同
【答案】C
【解析】由电路图可知，电流从电源正极流出，依次流过开关、灯泡L1、灯泡L2后流回电源负极，即两灯串联，电压表V1测电源电压，电压表V2测灯泡L2两端的电压，由串联电路电压规律可知，电压表V1示数大于电压表V2。故ABD错误，C正确。故选C。
6.（2022广西百色）如图所示电路，闭合开关S1、S2，小灯泡L1和L2正常发光，电流表和电压表均有示数。下列关于电路的分析不正确的是（ ）
A. 灯L1与灯L2并联
B. 电压表测量灯L1两端的电压
C. 只断开开关S1，灯L2正常发光
D. 电流表测量电路总电流
【答案】D
【解析】A．由图可知，闭合开关S1、S2，灯L1与灯L2并联，故A正确，不符合题意；
B．由图可知，电压表并联在灯泡L1两端，所以电压表测量灯L1两端的电压，故B正确，不符合题意；
C．由图可知，闭合开关S1、S2，灯L1与灯L2并联，两灯独立工作互不干扰，所以若只断开开关S1，灯泡L2不受影响，将会正常发光，故C正确，不符合题意；
D．由图可知，电流表与灯泡L2串联，所以电流表测的是通过灯L2的电流，故D错误，符合题意。
7.（2022四川自贡）如图所示电路，开关闭合后两灯L1、L2均发光，以下说法正确的是（ ）
A. 电流表A的示数一定等于A1的示数B. 电流表A的示数一定等于A1示数的2倍
C. 电压表V的示数一定小于V1的示数D. 电压表V的示数一定等于V1的示数
【答案】D
【解析】AB．由电路图可知，小灯泡L1与L2并联，电流表A1测流过小灯泡L1的支路电路，电流表A测干路电流，因干路电流大于各支路电流，故电流表A的示数一定大于A1的示数，因两灯泡的规格未给出，则流过两灯泡的电流不一定相等，故电流表A的示数不一定等于A1示数的2倍，故AB错误；
CD．由电路图可知，电压表V1测L1两端电压，电压表V测电源电压，因两灯泡并联，故两灯泡两端电压均等于电源电压，则电压表V的示数一定等于V1的示数，故C错误，D正确。故选D。
8（2022·台州）如图，当滑动变阻器的滑片P向右移动时，接入电路的阻值变大。选择的接线柱是（ ）
A．ABB．CDC．BDD．AD
【答案】D
【解析】根据滑动变阻器的使用方法判断。当滑动变阻器的滑片P向右移动时，PB之间的电阻丝长度变小，即电阻变小，而PA之间的电阻丝长度变大，即电阻变大，因此应该将左下角的A接入，然后再从上面任选一个接线柱即可，即选CA或BA。故选D。
9．在如图中，要使L1与L2串联，在“〇”处接入电流表或电压表，测量电路中的电流、L1两端的电压。以下做法正确的是（ ）
A．a为电流表，b为电流表B．a为电压表，b为电流表
C．a为电流表，b为电压表D．a为电压表，b为电压表
【答案】B
【解析】电压表应并联使用，如果将电压表串联在电路中，电路中将没有电流；电流表应串联使用，如果
将电流表与被测电路并联，则会造成被测用电器短路。
由图可知，a表跟灯泡L1并联，所以a应为电压表；b表串联在电路中，所以b应为电流表，此时电流表测量电路中的电流，电压表测量L1两端的电压。
10.（2022辽宁铁岭）学校走廊的消防应急灯由蓄电池、两个LED灯及一个自动控制开关组成。照明电路正常工作时应急灯不发光，可由照明电路为蓄电池充电；照明电路停电时，应急灯发光。下列说法正确的是（ ）
A. 两个LED灯一定串联
B. LED灯是用半导体材料制成的
C. 对蓄电池充电，电能转化为化学能
D. 应急灯发光时，蓄电池是消耗电能的装置
【答案】BC
【解析】A．为保证照明，两个LED灯应该在一个不发光时，另一个还可以发光，所以它们应该并联，故A错误；
B．LED是新型照明设备，相比传统的白炽灯节能，是由半导体材料制成的，故B正确；
C．蓄电池放电时，化学能转化为电能，而蓄电池充电时，电能转化为化学能储存起来，故C正确；
D．应急灯发光时，蓄电池是电源，把化学能转化为电能，提供电能供LED灯使用，故D错误。故选BC。
二、填空题（10小题，每空1分，共20分）
1. （2022辽宁抚顺）“葫芦烙画”是从民间进入课堂的手工技艺，传承了非物质文化遗产。如图是小明同学用电烙铁在葫芦上烙画的情景。电烙铁温度升高，利用了电流的 _______效应。插线板上的LED指示灯是由 _______材料制成的。
【答案】 热 半导体
【解析】电烙铁温度升高，说明烙铁产生了热量，所以利用了电流的热效应。
插线板上的LED灯是一种发光二极管，它是由半导体材料制成的。
2. （2022辽宁沈阳）为了保护孩子的视力，教室里日光灯更换成如图所示的护眼灯，每个教室里的9盏护眼灯的连接方式是_____联的。灯发光效率高，其发光部分主要由_____材料制成。
【答案】 并 半导体
【解析】如图所示的护眼灯，每个教室里的这9盏护眼灯是互不影响的，所以它们之间一定是并联的。
是发光二极管做成的，发光二极管是半导体材料。
3.（2022山东济南） 电光源的发明，照亮了人类生活的每一个角落。图甲所示的白炽灯是利用电流的_____（选填“热效应”“磁效应”或“化学效应”）使灯丝达到白炽状态而发光的，发光效率仅8%，更多能量都以内能的形式散失到周围环境中。现在用来照明的白炽灯已被图乙所示节能、环保的灯所替代，一只灯的亮度相当于一只100W白炽灯的亮度。灯主要是用_____（选填“纳米材料”“超导材料”或“半导体材料”）制成的。
【答案】 热效应 半导体材料
【解析】白炽灯是利用电流的热效应工作的，当电流通过灯丝时，电能主要转化为内能。
半导体的导电性能介于导体与绝缘体之间，LED灯主要是由半导体材料制成的。
4.（2022四川德阳）（2分）如图所示，有“3.8V”字样的两个小灯泡串联并接在电源电压为3V的电路中，在闭合开关时，两个小灯泡都发光。如果把一根完好导线接在小灯泡L2的两端，你所看到两小灯泡的变化情况是：（1）L1 ；（2）L2 （选填“熄灭”“变亮”或“变暗”）。
【答案】变亮；熄灭。
【解析】由图知：闭合开关，两只灯泡串联，都发光。
若把一根导线接在小灯泡L2的两端，L2被短路不能发光，但L1仍然有电流通过，照常发光。同时电源电压全部加在L1两端，所以L1变亮。
5.（2021辽宁阜新）如图所示的电路中，闭合开关S后，两灯均发光，则甲是______表，乙是______表（均选填“电流”或“电压”）
【答案】 ①电流 ②电压
【解析】闭合开关S后，两灯均发光，若有两条电流的路径，一条路径中电流从正极出发，经过L1，另一条经过L2和甲表，汇合后回到电源的负极，所以甲表是电流表，乙相当于断路，即是电压表。如果甲是电压表，乙是电流表，则L2被短路，不会发光。
6.如图所示，电源电压是3V且保持不变，S闭合后电压表示数为1V，则灯L2两端的电压为_____V； 若断开开关，电压表示数将_____（选填 “变大”“变小”或“不变”）。
【答案】 (1)1 (2)变大
【解析】（1）由电路图知，当S闭合后，两灯串联，电压表测的是灯两端的电压，故灯两端的电压为1V。（2）断开开关后，电压表测电源电压，此时示数为3V，故电压表示数将变大。
7.电压表并联在电路中电阻两端，指针指示的位置如图所示。则与电压表并联的电阻两端的电压的大小为_______。

【答案】2V或者10V。
【解析】需要讨论电压表哪两个接线柱接入电路。
当0—3两个接线柱接入电路电阻两端时，电阻两端电压读数根据表盘下端刻度读取，为2V。
当0—15两个接线柱接入电路电阻两端时，电阻两端电压读数根据表盘下端刻度读取，为10V。
8. （2022江苏徐州）如图所示，电源电压为3V，开关闭合后，电流表A的示数为0.3A，电流表A1的示数为0.2A灯泡L1、L2的连接方式是_____联，灯泡L1两端的电压为_____V，通过灯泡L2的电流为_____A。
【答案】 并 3 0.1
【解析】由电路图可知，灯泡L1、L2并列的接在电路两点间，所以L1、L2的连接方式是并联。
根据并联电路电压特点可知，L1和L2两端的电压等于电源电压，所以灯泡L1两端的电压为3V。
由电路图可知，电流表A1测通过L1的电流，电流表A测干路电流，根据并联电路电流特点可知，通过灯泡L2的电流为
I2=I-I1=0.3A-0.2A=0.1A
9.如图所示的电阻箱的示数是 Ω．
【答案】2098
【解析】按照电阻箱的读数方法，用△所对的数字乘以下面的倍数，然后把他们相加，就得出电阻箱的示数．电阻箱的示数，R=2×1000Ω+0×100Ω+9×10Ω+8×1Ω=2098Ω．
10.实验中所用的电流表、电压表以及两表的连接和示数如图所示。电压表的示数为 V,但通过观察发现电流表指针偏转过小，这样会导致实验误差偏 ，解决这一问题的措施是 。
【答案】10，大， 电流表改用小量程。
【解析】（1）电压表所用的量程为0—15V，一表盘上面的刻度为读数依据。一个大格代表5V, 每一个大格被平分10等份，每一个小格代表0.5V,指针正好过20个小格，2个大格，为10V.
（2）使用电流表的量程大了，电流表指针偏转过小，读数不方便，误差就会偏大。
（3）如果改用大量程，指针偏转角度大，读数误差小。
三、作图题（本大题有4个小题，每小题各5分，共20分）
1. 在如图所示电路的“O”内填上适当的电表符号。要求：当开关S闭合时，电路连接正确。
【答案】如图所示
【解析】电流从正极出发，经过开关后，分流，分别经过两电阻后，经过电阻R1直接回到负极，经过电阻R2经过下方圆圈后回到负极，故此圆圈是电流表，若上面的圆圈是电流表，则发生了电源短路，故上面的圆圈是电压表，两电阻并联，故如图所示。
2.（2022内蒙古赤峰）（1）如图甲所示，在路灯（A点表示）的照射下，地面上出现了小树BC的影子BD，请根据光的直线传播知识画图确定点D的位置；
（2）如图乙所示，用弹簧测力计测量钩码的重力，请作出钩码对测力计挂钩拉力F的示意图；
（3）根据图丙实物电路，在答题卡虚线框内画出对应的电路图。
【答案】如图所示。
（1）；（2）；（3）
【解析】（1）因为光是沿直线传播的，当光照射到小树BC上时，光线被遮挡，在小树的右边光照射不到的地方形成影子CD。如图所示，连接AC，并延长AC到水平面，与水平面交于D点，则BD为小树的影子，如图所示。
（2）用弹簧测力计测量钩码的重力，钩码受到弹簧测力计竖直向上的拉力，由于力的作用是相互的，钩码对测力计挂钩拉力F竖直向下，如图所示。
（3）由图丙可知，该电路为串联电路，电压表测的电压，则电路图如图所示。
3.如图甲是电位器的示意图，滑片P可随转动旋钮改变其在电阻丝上的位置，从而改变接入电路中的阻值大小。请将该电位器连入乙图中，要求顺时针旋转滑片P时，灯泡变暗。
【答案】如图所示：
【解析】由题知，顺时针旋转滑片P时，灯泡变暗，说明电路中电流变小了，电位器连入电路的阻值变大（连入电路的电阻丝变长），所以应将电位器的B、C接线柱接入电路中，由此将灯泡、电位器和开关依次连接在电源两极上。
4.如图所示，电源电压为12V，用笔画线代替导线，将图中元件连接成电路，要求：电压表测量灯泡两端的电压，当滑动变阻器的滑片向左移动时，灯泡变亮。
-
+
【答案】如图所示。
-
+
【解析】为了连线清晰，首先把灯、滑动变阻器、开关、点烟串联。再把电压表和灯泡并联，注意电源、电压表正负接线柱。
四、实验探究题（本大题有3小题，共计30分）
1.（10分）（2022广西贺州）在“探究影响导体电阻大小的因素”中，小明猜想导体电阻大小可能与下列因素有关
A、导体的材料 B、导体的长度 C.导体的横截面积
为了验证上述猜想，他用如图甲所示的器材进行实验，编号①②③是镍铭合金导体，④是锰铜导体。
（1） 状态。
（2）选用①②两根导体分别接入电路进行实验，可验证猜想 （选填猜想因素选项“A”“B”或“C”）。
（3）选用①④两根导体分别接入图中M、N两点间，闭合开关电流表的示数不同，可知在导体的长度和横截面积相同时，导体电阻大小跟导体的 有关。
（4）用②导体接在M、N两点间后，用电压表测出其两端电压如图乙所示，读数为 _V，此时电路中电流表示数为0.2A，则②导体的电阻为 Ω。
【答案】 （1）断开 （2）B （3）材料 （4）2.4 12
【解析】（1）为避免误操作引起短路现象，保护电路各个原件，连接电路时要求开关断开。
（2）两根导体的材料和模截面积相同，长度不同，根据控制变量法的要求，选择编号①②分别接入电路进行实验，可验证猜想导体的电阻与导体长度的关系，即验证猜想B。
（3）两根导体的长度和横截面积相同，材料不同，分别接入图中M、N两点间，闭合开关电流表的示数不同，说明电路中的电阻不同，由此可知：在导体的长度和横截面积相同时，导体电阻大小跟导体的材料有关。
（4）如图乙，电压表使用的是的量程，分度值为0.2V，示数是2.4V。
电路中电流表的示数为0.2A，则②导体的电阻为
2.（12分）（2022黑龙江绥化）“探究影响导体电阻大小的因素”的实验装置如图所示，在实验中使用四根电阻丝，其材料规格如下表所示。
（1）实验中通过观察 比较电阻丝电阻的大小；
（2）实验中采用的研究方法是 和转换法；
（3）分别将编号为 的电阻丝接入电路进行实验，可得出结论：导体的电阻大小与导体的材料有关；
（4）分别将编号为B、C电阻丝接入电路进行实验，可得出结论：导体的电阻大小与导体的 有关；
（5）分别将编号为C、D的电阻丝接入电路进行实验，其得到的实验结论被实际应用到了 的工作原理中；
A．电压表 B．电流表 C．滑动变阻器
（6）实验过程中某小组同学更换电阻丝后发现小灯泡亮度变化不明显，可用 代替小灯泡完成实验。
【答案】 （1）小灯泡亮度 （2）控制变量法 （3）A、B （4）横截面积 （5） C （6） 电流表
【解析】（1）在实验中，电阻的大小是通过观察灯泡的亮度来体现的，灯泡的亮度越暗，说明电阻越大。
（2）导体电阻的大小与导体的材料、长度、横截面积及温度有关，因此要研究电阻大小与每一个因素的具体关系时，要用到控制变量法；通过观察灯泡的亮度来体现电阻的大小，这是用到转换法，故本实验中采用的研究方法有控制变量法和转换法。
（3）电阻大小若不考虑温度的前提下，要研究导体的电阻大小与导体的材料有关，就要使导体的长度和横截面积保持不变，故选用编号A、B。
（4）编号B、C两根电阻丝，材料、长度都相同，横截面积不同，将电阻丝分别接入电路中，灯泡的发光情况不同，故可以得出结论：导体的电阻大小与导体的横截面积有关。
（5）编号C、D两根电阻丝，材料、横截面积都相同，长度不同，把他们分别接入电路中，灯泡的发光情况不同，且接编号D的电阻丝比接编号C的电阻丝，灯泡发光情况要暗，相当于改变电阻丝接入电路中的长度来改变接入电路中电阻的大小，与滑动变阻器的工作原理相同，故AB不符合题意，C符合题意。
故选C。
（6）更换电阻丝后，小灯泡的亮度不明显，说明电阻丝的电阻太大，流过小灯泡的电流太小，为了完成实验可以用电流表代替小灯泡。通过观察电流表示数的大小，来判断接入电路中电阻丝阻值的大小。
3.（8分）小芳在“探究串联电路电压特点”的实验中，连接好了的实物电路图如图甲所示，请你协助完成：
（1）在方框内画出与图甲对应的电路图，并在电路图中标上L1、L2。
（2）在某次测量时，电压表的示数如图乙所示，此时灯L1两端的电压为 V。
（3）闭合开关后，小芳发现L1、L2均不发光，电压表有示数且大小接近3V，则电路中出现的故障可能是L1发生了 （选填“短路”或“断路”）。
（4）排除故障后，小芳在测量了灯L1两端的电压后，断开开关，然后将导线AE的A端松开，接到D接线柱上，测量灯L2两端的电压，这一做法会造成 。
【答案】（1）见解析图；（2）1.9；（3）断路；（4）电压表的正负接线柱接反。
【解答】解：（1）由实物图分析可知，两盏灯串联，开关控制整个电路，电压表测量灯泡L1两端电压，画出相应的电路图如下：
（2）由图甲可知，电源由2节干电池串联组成，则电源电压大约3V，因此图乙电压表选用的是小量程，其分度值是0.1V，此时电压表的示数是1.9V。
（3）闭合开关S后，灯L1、L2均不发光，说明电路中可能有断路故障，而电压表的示数大小接近电源电压3V，说明此时电压表的正负接线柱与电源两极相连，故灯L1发生断路。
（4）如图，如果将AE导线的A端松开，接到D接线柱上来测量灯L2两端的电压，这样电流从电压表的“﹣”接线柱流入，从“+”接线柱流出了，即会造成电压表的正负接线柱接反。导体代号
长度m
横截面积/mm2
材料
①
1.0
0.2
锰铜
②
1.0
0.4
锰铜
③
0.5
0.4
锰铜
④
1.0
0.4
镍铬合金
编号
材料
长度/m
横截面积/mm2
灯泡亮度
A
锰铜合金
0.5
0.8
亮
B
镍铬合金
0.5
0.8
较亮
C
镍铬合金
0.5
0.4
较暗
D
镍铬合金
1.0
0.4
暗
