【中考一轮复习】2023届初三物理学案 专题15 电路电流（原卷版＋解析版）
展开
这是一份【中考一轮复习】2023届初三物理学案 专题15 电路电流（原卷版＋解析版），文件包含专题15电路电流解析版doc、专题15电路电流原卷版doc等2份学案配套教学资源，其中学案共28页， 欢迎下载使用。

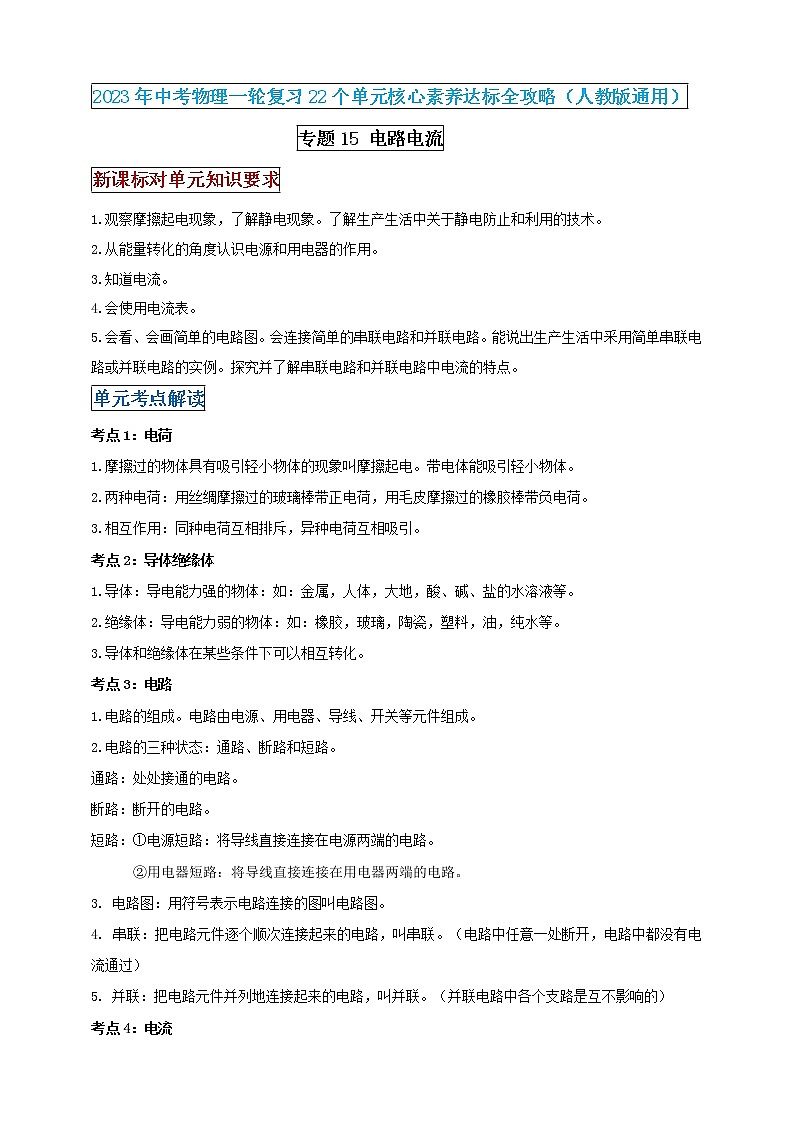

新课标对单元知识要求
1.观察摩擦起电现象，了解静电现象。了解生产生活中关于静电防止和利用的技术。
2.从能量转化的角度认识电源和用电器的作用。
3.知道电流。
4.会使用电流表。
5.会看、会画简单的电路图。会连接简单的串联电路和并联电路。能说出生产生活中釆用简单串联电路或并联电路的实例。探究并了解串联电路和并联电路中电流的特点。
单元考点解读
考点1：电荷
1.摩擦过的物体具有吸引轻小物体的现象叫摩擦起电。带电体能吸引轻小物体。
2.两种电荷：用丝绸摩擦过的玻璃棒带正电荷，用毛皮摩擦过的橡胶棒带负电荷。
3.相互作用：同种电荷互相排斥，异种电荷互相吸引。
考点2：导体绝缘体
1.导体：导电能力强的物体：如：金属，人体，大地，酸、碱、盐的水溶液等。
2.绝缘体：导电能力弱的物体：如：橡胶，玻璃，陶瓷，塑料，油，纯水等。
3.导体和绝缘体在某些条件下可以相互转化。
考点3：电路
1.电路的组成。电路由电源、用电器、导线、开关等元件组成。
2.电路的三种状态：通路、断路和短路。
通路：处处接通的电路。
断路：断开的电路。
短路：①电源短路：将导线直接连接在电源两端的电路。
②用电器短路：将导线直接连接在用电器两端的电路。
3. 电路图：用符号表示电路连接的图叫电路图。
4. 串联：把电路元件逐个顺次连接起来的电路，叫串联。（电路中任意一处断开，电路中都没有电流通过）
5. 并联：把电路元件并列地连接起来的电路，叫并联。（并联电路中各个支路是互不影响的）

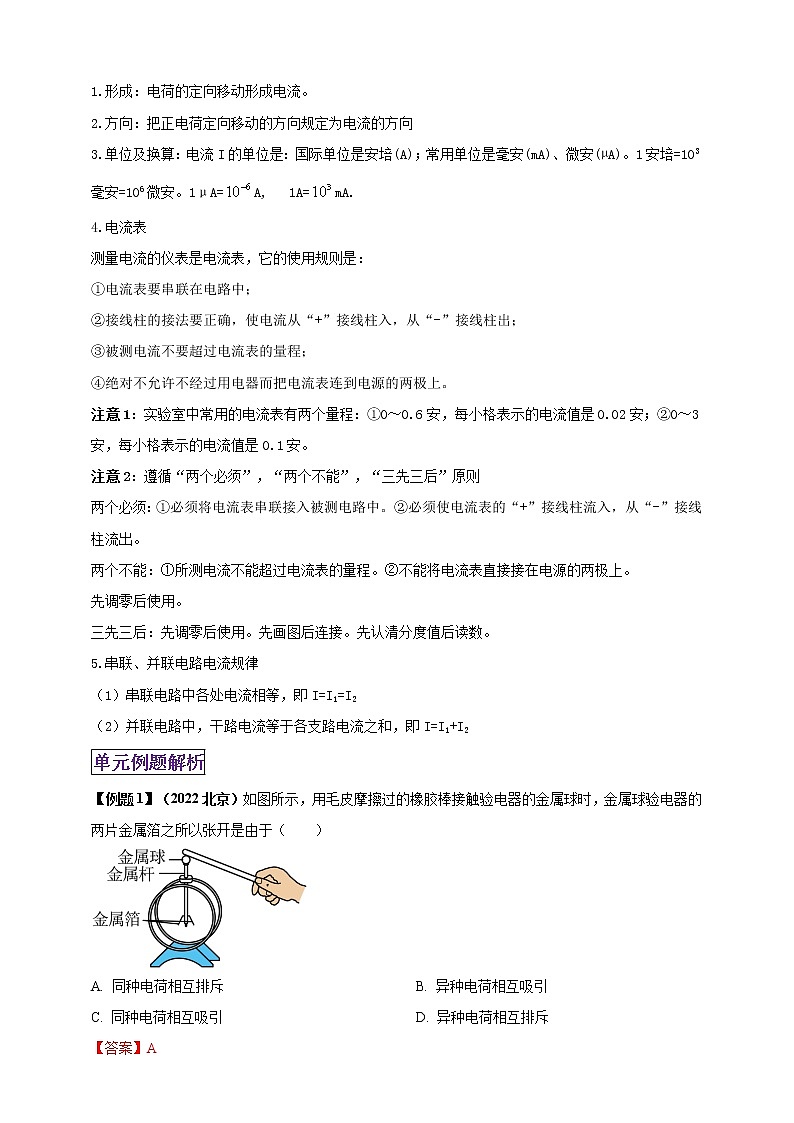

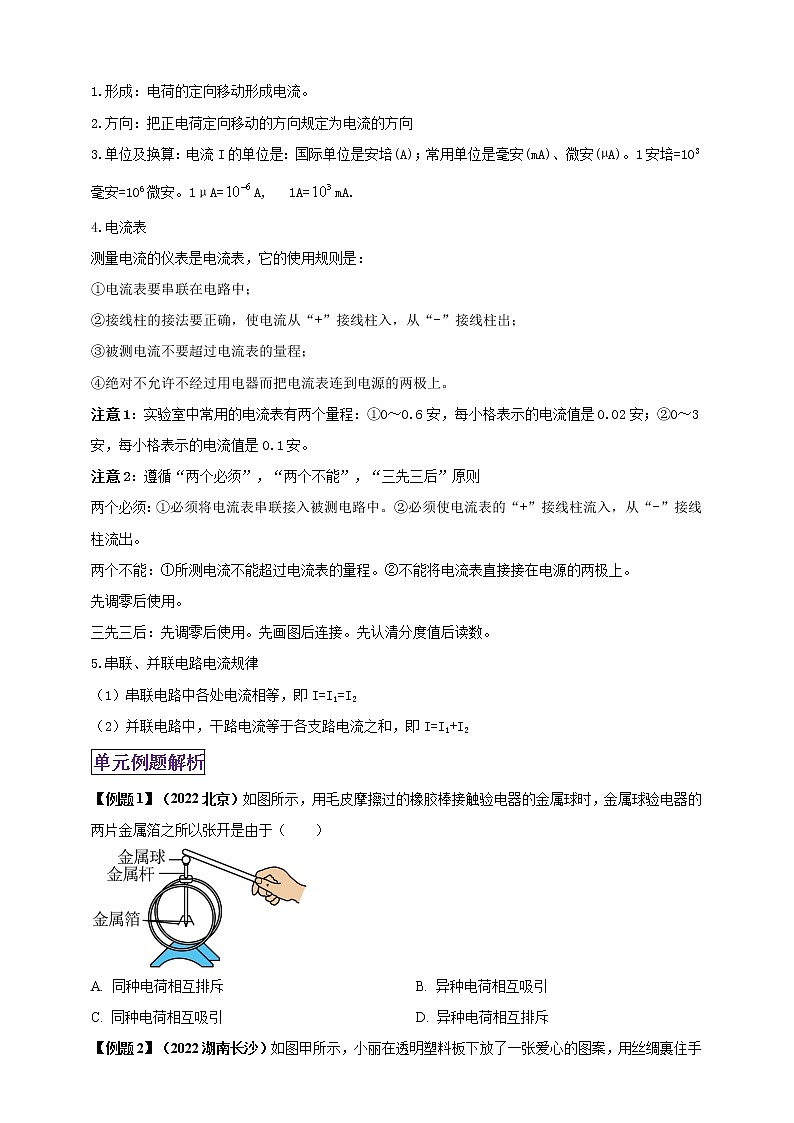

考点4：电流
1.形成：电荷的定向移动形成电流。
2.方向：把正电荷定向移动的方向规定为电流的方向
3.单位及换算：电流I的单位是：国际单位是安培(A)；常用单位是毫安(mA)、微安(µA)。1安培=103毫安=106微安。1μA=A, 1A=mA.
4.电流表
测量电流的仪表是电流表，它的使用规则是：
①电流表要串联在电路中；
②接线柱的接法要正确，使电流从“+”接线柱入，从“-”接线柱出；
③被测电流不要超过电流表的量程；
④绝对不允许不经过用电器而把电流表连到电源的两极上。
注意1：实验室中常用的电流表有两个量程：①0～0.6安，每小格表示的电流值是0.02安；②0～3安，每小格表示的电流值是0.1安。
注意2：遵循“两个必须”，“两个不能”，“三先三后”原则
两个必须：①必须将电流表串联接入被测电路中。②必须使电流表的“+”接线柱流入，从“-”接线柱流出。
两个不能：①所测电流不能超过电流表的量程。②不能将电流表直接接在电源的两极上。
先调零后使用。
三先三后：先调零后使用。先画图后连接。先认清分度值后读数。
5.串联、并联电路电流规律
（1）串联电路中各处电流相等，即I=I1=I2
（2）并联电路中，干路电流等于各支路电流之和，即I=I1+I2
单元例题解析
【例题1】（2022北京）如图所示，用毛皮摩擦过的橡胶棒接触验电器的金属球时，金属球验电器的两片金属箔之所以张开是由于（ ）
A. 同种电荷相互排斥B. 异种电荷相互吸引
C. 同种电荷相互吸引D. 异种电荷相互排斥
【答案】A

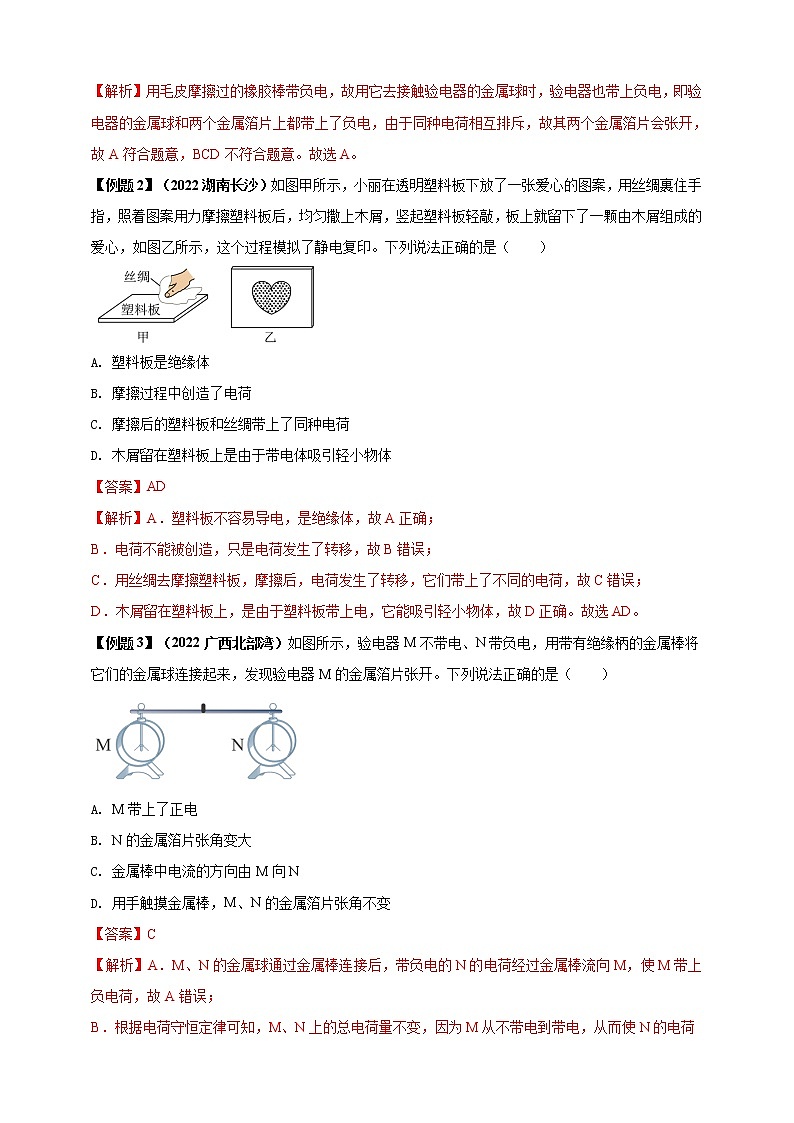

【解析】用毛皮摩擦过的橡胶棒带负电，故用它去接触验电器的金属球时，验电器也带上负电，即验电器的金属球和两个金属箔片上都带上了负电，由于同种电荷相互排斥，故其两个金属箔片会张开，故A符合题意，BCD不符合题意。故选A。

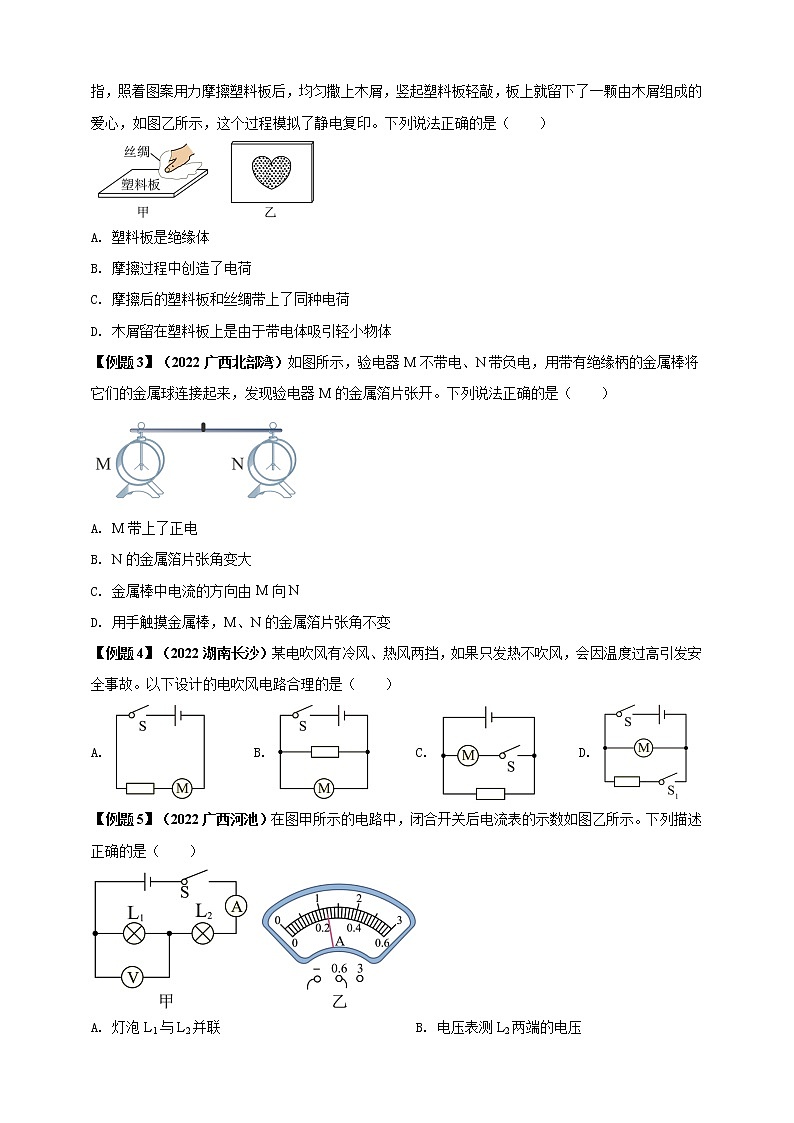

【例题2】（2022湖南长沙）如图甲所示，小丽在透明塑料板下放了一张爱心的图案，用丝绸裹住手指，照着图案用力摩擦塑料板后，均匀撒上木屑，竖起塑料板轻敲，板上就留下了一颗由木屑组成的爱心，如图乙所示，这个过程模拟了静电复印。下列说法正确的是（ ）
A. 塑料板是绝缘体
B. 摩擦过程中创造了电荷
C. 摩擦后的塑料板和丝绸带上了同种电荷
D. 木屑留在塑料板上是由于带电体吸引轻小物体
【答案】AD
【解析】A．塑料板不容易导电，是绝缘体，故A正确；
B．电荷不能被创造，只是电荷发生了转移，故B错误；
C．用丝绸去摩擦塑料板，摩擦后，电荷发生了转移，它们带上了不同的电荷，故C错误；
D．木屑留在塑料板上，是由于塑料板带上电，它能吸引轻小物体，故D正确。故选AD。
【例题3】（2022广西北部湾）如图所示，验电器M不带电、N带负电，用带有绝缘柄的金属棒将它们的金属球连接起来，发现验电器M的金属箔片张开。下列说法正确的是（ ）
A. M带上了正电
B. N的金属箔片张角变大
C. 金属棒中电流的方向由M向N
D. 用手触摸金属棒，M、N的金属箔片张角不变
【答案】C
【解析】A．M、N的金属球通过金属棒连接后，带负电的N的电荷经过金属棒流向M，使M带上负电荷，故A错误；
B．根据电荷守恒定律可知，M、N上的总电荷量不变，因为M从不带电到带电，从而使N的电荷量减少，所以验电器N的金属箔片张角变小，故B错误；
C．在金属棒中负电荷由N流向M，相当于正电荷由M流向N，我们规定电流的方向是正电荷的移动方向，所以金属棒中电流的方向由M向N，故C正确；
D．用手触摸金属棒，使负电荷通过人体流向大地，导致M、N上的总电荷量减少，所以M、N的金属箔片张角变小，故D错误。故选C。
【例题4】（2022湖南长沙）某电吹风有冷风、热风两挡，如果只发热不吹风，会因温度过高引发安全事故。以下设计的电吹风电路合理的是（ ）
A. B. C. D.
【答案】D
【解析】A．若开关闭合，只有热风，故A不符合题意；
B．若开关闭合，电动机和加热电阻一起工作，只有热风，故B不符合题意；
C．若开关不闭合，只加热，不吹风，会因温度过高引发安全事故，故C符合题意；
D．若开关S闭合，只吹冷风，再闭合S1，则吹热风，故D符合题意。故选D。
【例题5】（2022广西河池）在图甲所示的电路中，闭合开关后电流表的示数如图乙所示。下列描述正确的是（ ）
A. 灯泡L1与L2并联B. 电压表测L2两端的电压
C. 通过L1、L2的电流相等D. 通过L1的电流为0.22A
【答案】C
【解析】AC．由图甲可知，电流从电源正极流出，依次经L1、L2后，再通过电流表、开关，回到电源的负极。因此灯泡L1与L2串联。由串联电路的电流特点可知，通过L1、L2的电流相等。故A错误，C正确；
B．电压表接在灯泡L1的两端，与灯泡L1并联，因此测灯泡L1两端的电压。故B错误；
D．由图乙可知，导线接在“0.6”接线柱上，因此电流表选择小量程，分度值为0.02A，读数为0.24A，所以通过L1的电流为0.24A。故D错误。
故选C。
【例题6】同学们在探究“并联电路中干路的电流跟支路电流的关系”时，小岩所在小组的同学选用了两个“2.5V 0.3A”的小灯泡，按如图的电路做了两次实验，记录的数据如表一所示。
在对数据进行分析和论证时，小岩认为该实验应有如下结论：①并联电路中各支路电流都相等；②干路电流与支路电流的关系为I干=nI支。(n为支路条数)
由于本组其他同学对小岩得出的结论有异议，于是他们又选用了一个“3.8V 0.3A”和一个“2.5V 0.3A”的小灯泡，重新做了两次实验，得到的数据如表二所示。
表二
⑴在重新实验，拆接电路时，开关必须________。
⑵如果你是组内成员，根据表二数据，你如何评价小岩的观点?
⑶结合本次实验对你的启发，谈谈在探究物理规律时应该注意什么?（写出一条即可）
【答案】⑴断开 ⑵小岩的结论是在特殊情况下得出的，根据表二中的数据可知：IA≠IB，I干≠nI支，所以小岩的观点不具有普遍性。 ⑶分析实验数据总结规律的时候，不能只看到特殊情况，要注意寻找普遍规律等。
【解析】（1）做电学实验，为了安全， 实验前需要断开开关。在拆接电路时也要断开开关。
⑵小岩的结论是在特殊情况下 (两个支路灯泡相同)得出的，根据表二中的数据可知：IA≠IB，I干≠nI支，所以小岩的观点不具有普遍性。
（3）分析实验数据总结规律的时候，不能只看到特殊情况，要注意寻找普遍规律；注意进行多次实验，根据多组数据归纳得出结论；注意依据实验要求合理选择实验器材；注意与别人交流，思考别人的意见，改进自己的探究方案等。写出一条即可。
电路电流单元核心素养精准达标检测试题
（满分100分，答题时间90分钟）
一、选择题（共10小题，每小题3分，共计30分）
1. （2022湖南怀化）干燥的天气里，用塑料梳子梳头发，头发会随着梳子飘起来，而且会变得蓬松，下列说法正确的是（ ）
A. 头发随着梳子飘起来是因为头发和梳子带上了同种电荷
B. 梳子梳头后，头发带电而梳子不带电
C. 塑料梳子是导体
D. 摩擦起电的实质是电子发生了转移
【答案】D
【解析】AB．用塑料梳子梳头发时，塑料梳子与头发相互摩擦，发生了电荷的转移，从而使梳子和头发分别带上异种电荷而互相吸引，所以头发随着梳子飘起来，故AB错误；
C．塑料不容易导电是绝缘体，故C错误；
D．摩擦起电的实质是电子在物体之间发生了转移，摩擦过程中束缚电子本领弱的物体失去电子带正电，束缚电子能力强的物体得到电子带负电，故D正确。故选D。
2.（2022吉林省）下图是用毛皮摩擦过的橡胶棒靠近气球时的情形，则气球（ ）
A. 不带电 B. 带正电 C. 带负电 D. 无法判断
【答案】C
【解析】毛皮摩擦过的橡胶棒带负电，由图可知毛皮摩擦过的橡胶棒与气球相排斥，则根据同种电荷相互排斥可知，气球一定带负电荷，故C符合题意，ABD不符合题意。故选C。
3.（2022江苏常州）下列粒子中，带负电的是（ ）
A. 电子B. 质子C. 中子D. 原子核
【答案】A
【解析】原子由原子核和核外电子构成，原子不显电性，核外电子带负电，原子核带正电，原子核由中子和质子构成，中子不带电，质子带正电，所以带负电的是电子，故A符合题意，BCD不符合题意。故选A。
4.（2022湖南湘潭）通常情况下属于绝缘体的是（ ）
A. 橡皮擦B. 钢直尺C. 铅笔芯D. 铜钥匙
【答案】A
【解析】铜钥匙、铅笔芯、钢直尺都容易导电，属于导体，橡皮擦不容易导电，属于绝缘体，故BCD不符合题意，A符合题意。故选A。
5.（2022湖南郴州）如图所示，甲验电器的金属箔片张开，乙验电器的金属箔片闭合。用绝缘手套选取以下哪种材料连接两验电器的金属球，可以观察到乙验电器的金属箔片张开（ ）
A. 干木条B. 橡胶棒C. 玻璃棒D. 石墨棒
【答案】D
【解析】验电器甲金属箔张开，说明甲带电。连接两验电器金属球，原来不带电的验电器乙金属箔张开，说明验电器乙带上了电，所以连接甲乙的物体应该是导体，干木条、橡胶棒、玻璃棒都是绝缘体，石墨棒是导体，故ABC不符合题意，D符合题意。故选D。
6.（2022广西玉林）在国际单位制中，电流的基本单位是（ ）
A. AB. VC. mD. W
【答案】A
【解析】A．A是电流的基本单位，故A符合题意；
B．V是电压的基本单位，故B不符合题意；
C．m是长度的基本单位，故C不符合题意；
D．W是电功率的基本单位，故D不符合题意。
7.（2022黑龙江绥化）下列电路图中正确的是（ ）
A. B. C. D.
【答案】B
【解析】电路的基本组成：电源、开关、用电器、导线。A没开关，闭合开关后C会短路，D开路，B正确。故选B。
8. （2022湖北十堰）如图所示，是2022年冬奥会闭幕式上控制舞台灯光与五环旗升降的电路原理图。闭合开关S1，舞台灯亮起，按下开关S2时，电动机才能启动控制五环旗升降；若舞台灯不亮，电动机也不启动。下列电路符合要求的是（ ）
A. B. C. D.
【答案】C
【解析】当闭合开关S1时，舞台灯亮起，此时电动机不工作；当按下开关S2时，电动机才能启动，说明指示灯与电动机互不影响，即两者是并联的，开关S1在干路上，开关S2在电动机所在支路，可知C符合题意，ABD不符合题意。故选C。
9.（2022湖北武汉）下列电路图中，与实物电路对应的是（ ）
A. B. C. D.
【答案】A
【解析】由实物图可知，开关S1在干路中，控制整个电路，两灯泡并联，S2控制L2，则A符合题意，BCD不符合题意。故选A。
10.（2022湖北孝感）给某型号电烤箱设定好工作时间和温度，即闭合定时开关S1和温控开关S2，再闭合启动开关S，电烤箱开始工作。当达到了设定的工作时间或温度时，定时开关S1或温控开关S2断开，电烤箱就停止工作。下列电路符合要求的是（ ）
A B. C. D.
【答案】A
【解析】由题意，当启动开关S、定时开关S1或温控开关S2断开时，电烤箱就停止工作，因此启动开关S、定时开关S1或温控开关S2为串联，故A符合题意，故BCD不符合题意。故选A。
二、填空题（10小题，每空1分，共21分）
1. （2022广西贺州）自然界只存在两种电荷，一种是正电荷，另一种是_____电荷。当甲乙两个通草球出现如图所示情形时，若甲带正电，则乙带_____电。
【答案】 负 正
【解析】自然界存在两种电荷：正电荷和负电荷。
图中所示甲乙两个小球互相排斥，所以甲乙小球带的是同种电荷，因为甲带正电，所以乙带正电。
2. （2022梧州）如图所示，用毛皮摩擦过的橡胶棒接触验电器的金属球，验电器的两片金属箔张开，其工作原理是同种电荷互相_____，此时金属箔带_____电。
【答案】 排斥 负
【解析】用毛皮摩擦橡胶棒，由于皮毛上的电子转移到橡胶棒上，所以橡胶棒带负电，用它去接触验电器的金属球时，橡胶棒上多余的电子会转移到验电器上，则验电器也带上负电，即验电器的金属球和两个金属箔片上都带上了负电，由于同种电荷相互排斥，故其两个金属箔片会张开。
3. （2022齐齐哈尔）毛皮摩擦过的橡胶棒因得到电子带_____电，将该橡胶棒靠近轻质小球，二者互相排斥，则小球与橡胶棒带_____种电荷（选填“同”或“异”）。
【答案】 负 同
【解析】毛皮与橡胶棒摩擦，橡胶棒得到电子带负电，毛皮失去电子带正电。同种电荷相排斥，异种电荷相吸引。橡胶棒靠近轻质小球，二者互相排斥，则小球与橡胶棒带同种电荷。
4. （2022黑龙江绥化）将a、b、c三个轻质小球悬挂起来，相互作用情况如图所示，已知a带正电，则c的具体带电情况是______；用毛皮摩擦过的橡胶棒靠近a球，二者将互相_______（选填“吸引”或“排斥”）。
【答案】 带负电或不带电 吸引
【解析】已知a带正电，a与b相互排斥，则b带正电，b和c之间相互吸引，则c可能带负电，异种电荷相吸，或者c不带电，带电体b吸引轻小物体c。
用毛皮摩擦过的橡胶棒带负电，a带正电，异种电荷相吸，则二者将互相吸引。
5.（2022广东）与毛皮摩擦过的橡胶棒因得到电子而带_______电。用带电的橡胶棒接触验电器的金属球，金属箔张开，如图所示。这两片金属箔带_______种电荷。
【答案】 负 同
【解析】摩擦起电的实质是电子的转移，与毛皮摩擦过的橡胶棒得到电子而带负电，毛皮失去电子而带正电。验电器的两片金属箔带上了同种电荷，同种电荷相互排斥，所以金属箔片会张开。
6. （2022湖南益阳）如图所示电路，灯泡、的连接方式是______。在闭合开关后，如果电流表示数为0.5A，电流表示数为0.3A，则通过小灯泡的电流是____A。
【答案】 并联 0.2
【解析】由电路图可看出，电路中电流从正极流出经过开关和电流表A1后分成两条支路，一条是L1，另一条L2和A2，最终一起流回负极，所以灯泡、的连接方式是并联。
由图，电流表A1测干路电流，即I=0.5A；电流表A2测支路L2中的电流，即通过灯L2的电流I2=0.3A；由并联电路的电流规律得，通过支路L1的电流为
I1=I- I2=0.5A-0.3A=0.2A
7.如图，当开关S1闭合，S2断开时，电流表A的示数为0.24 A，则通过灯L1的电流是_____，通过灯L2的电流是_____；当S1和S2都闭合时，电流表的示数为0.56 A，则此时通过灯L1电流为_____，通过灯L2的电流为_____。
【答案】0.24 A 0.24 A 0.56 A 0 A
【解析】由图可知，当S1闭合，S2断开时，电流从电源的正极出发，经过L2、L1、A、S1
回到电源的负极，只有一条通路，所以L1与L2串联，又因为串联电路的电流处处相等，所以通过灯L1和L2的电流与通过A的电流相等，都为0.24 A。当S1和S2都闭合时，电流从电源的正极出发，经过S2、L1、A、S1，回到电源的负极，可知电路中只有L1，故通过L1的电流与此时电流表的示数相等，为0.56 A。
8．如图所示，电流表的读数为 A，此时电流表分度值为 A。
【答案】0.5 0.02
【解析】电流表的读数：确定使用的量程，确定每一个大格和每一个小格各代表多少。
电流表使用的0～0.6A量程，每一个大格代表0.2A，每一个小格代表0.02A，电流为0.5A。
9．如图所示，闭合开关S后小灯泡L1、L2均正常发光，它们的连接方式是 联；一段时间后，有一个小灯泡熄灭，而电流表A的示数为零，则电路中出现的故障可能是 。
【答案】并； L1或电流表断路，L1和电流表均断路（答出一条即可）
【解析】（1）由电路图可知，闭合开关S后，电流从电源正极开始分支，分别经过两个灯泡再回到电源负极，因此两灯泡并联连接；
（2）图中电流表测L1支路的电流，电流表的示数为零，说明小灯泡L1不发光，L2无故障，则故障在L1上；若L1断路、电流表A断路或小灯泡L1与电流表A同时断路，均会出现L1不发光，电流表无示数，L2正常的情况。
10．如图所示，在探究“并联电路的电流规律”时，闭合开关S后，电流表A的示数是0.4A，A1的示数是0.1A，则通过小灯泡L1的电流为 A。
【答案】0.1A
【解析】由电路图可看出A1在支路上与L1串联，则A1测的是L1的电流，即A1的示数为通过L1的电流，所以通过小灯泡L1的电流为0.1A。
三、作图题（本大题有4个小题，每小题各4分，共16分）
1. （2022深圳）如图是某实物连接电路，请根据实物图在方框内画出对应的电路图。
【答案】如图所示。
【解析】实物图中电源、开关和电动机串联，所以电路图与实物图对应，作串联电路图。
2. （2022贵阳）如图所示是未完成连接的实物电路，请用笔画线代替导线完成该电路连接。要求：两灯并联，开关S同时控制两灯，电流表测量干路电流，导线不能交叉。
【答案】如图所示。
【解析】由题可知，两灯并联，则电流的路径有两条；开关控制干路，则开关接在干路上；电流表测量干路电流，则电流表串联在干路上，实物连接如图所示。
3.请根据如图所示的实物图，画出对应的电路图。
【答案】如图所示。
【解析】由实物图可知，两灯泡并联，开关S控制整个电路，电流表A2测干路上的电流，A1测L2支路电流，根据实物图完成电路图即可。
电流从正极出发，通过开关S和电流表A2后开始分支，一支经灯泡L1，另一支经灯泡L2、电流表A1，然后两支汇合回到电源负极。如图所示：
【点评】本题考查根据实物图画电路图，关键是知道电路中各个用电器的连接情况，画电路图是初中物理的重点也是难点。
4．健健为抗击新冠疫情设计一个病床呼叫电路。要求：病床1旁的开关S1控制指示灯L1和电铃；病床2旁的开关S2控制指示灯L2和电铃；患者只要按床旁的开关，医务人员就知道谁呼叫｡请在图中连线，形成符合要求的完整电路图｡
【答案】见解析
【解析】由题知，S1控制指示灯L1，S2控制指示灯L2，说明两灯互不影响，即两灯并联，而两个开关都能控制电铃，所以电铃串联在干路上，如图所示：
四、简答题（17分）
1.（5分）（2022甘肃金昌）善于观察的小华发现：穿羽绒服很轻，但在天气干燥时有些羽绒服表面容易吸附灰尘而变脏，请用物理知识解释羽绒服轻及容易吸附灰尘的原因。
【答案】选用密度比较小的绒毛，经摩擦后带电，容易吸引灰尘
【解析】羽绒服轻是因为选用密度比较小的绒毛，在体积一定时，质量小，而容易吸附灰尘的原因是因为天气干燥，羽绒服之间相互摩擦，后带电，能够吸引轻小的灰尘。
2.（6分）下列是某实验中的三个电路图，请仔细观察后回答．
(1) 该实验探究的问题是 _；
(2) 你的结论是 ；
(3)小明同学探究出的结论是：在并联电路中，干路电流大于任何一条支路的电流。小宁的结论是：在并联电路中，干路电流等于各支路电流之和。请你评估一下，谁得出的结论更加确切?为什么?
【答案】见解析：
【解析】（1）并联电路中干路总电流与各支路电流的关系；
（2）并联电路干路总电流等于各支路电流的和等；
（3）小宁同学的结论更加确切，他总结出了干路电流与支路电流之间的量的关系，它含有小明同学的结论。
3.（6分）如图所示，是实验室中常见的一种仪表的示意图，请你写出从图中得到的三条信息：
① ；
② ；
③ 。
0.6
－
3
A
【答案】①是一个电流表
②电流表选择的量程是0～3A
③电流表的示数为1.5A
【解析】这个表表盘上标有A,说明是电流表。
三个接线柱，其中有“-”、“3”两个接线柱接入电路，说明量成为0——3A。读数时要观察表盘上面刻度，确定分度值，再看指针所在位置，这样可以读出电流表示数。据以上事实可以写出很多信息。
五、实验探究题（本大题有2小题，共计16分）
1.（6分）在“探究串联电路的电流特点”的实验中,小虹同学选用两个不同的小灯泡组成了如图甲所示的串联电路,然后用一个电流表分别接在a、b、c三处去测量电流。
(1)她先把电流表接在a处，闭合开关后,发现两灯的亮度不稳定,电流表的指针也来回摆动。故障的原因可能是 。
A.某段导线断开 B.某接线柱处接触不良 C.某灯泡被短路 D.电流表被烧坏
(2)她排除故障后,重新闭合开关.电流表的指针指示位置如图乙所示.则所测的电流值为 A。
(3)她测量了a、b、c三处的电流,又改变灯泡的规格进行了多次实验,其中-次实验的测量数据如下表,在分析数据时,她发现三处的测量值有差异。下列分析正确的是 。
可能是因为测量误差造成的
B.是因为没有对电流表调零造成的
C.串联电路中各处的电流本来就不等
D.电流从电源正极流向负极的过程中,电流越来越小
【答案】（1）B（2）0.22A（3）A
【解析】（1）A和D中故障会导致电路中都没有电流，灯也不亮。C选项故障电流是稳定的，被短路的灯泡不亮，另一个灯泡亮度稳定。在题干的描述中发现有电流，灯亮度不稳定，有两种情况：一是电源电压不稳定，二是电路中就接触不良的接线柱，故此题只有B选项符合
（2）先看量筒量程，再注意分度值即可，难度较易。
（3）分析实验数据存在误差的原因，弄清楚实验误差和错误的区别。C和D选项的说法都是错误的。
2.（10分）（2022广西桂林）小桂和小林在“探究并联电路中电流的规律”的实验中：
（1）他们按如图甲的电路图连接电路，在图乙的实物图中还差一根导线没有连接，请在图中画出该条导线；
（2）在实验过程中，突然熄灭，亮度不变，电路可能出现的故障是 路；
（3）排除故障后，用电流表测出通过、和干路电流，记录如下表，第三次实验时电流表指针指在如图丙的位置，其读数应为 A；小桂分析实验数据后得出结论：并联电路干路电流等于各支路电流之和，且各支路电流相等。小林认为小桂的结论可能不正确，为了验证这个结论是否正确，他们应该更换规格 （选填“相同”或“不同”）的灯泡再次实验。
（4）本实验要进行多次实验的目的是 。
【答案】 （1）
（2）断 （3）0.24 不同 （4）寻找普遍规律
【解析】（1）如图甲所示，灯L1、L2并联，电流表A测干路电流，电流表A1测灯L1的电流，电流A2测灯L2的电流，差的一根线如图所示：
（2）灯L1、L2并联，互不干扰，在实验过程中，L2突然熄灭，L1亮度不变，若L2短路，则L1也熄灭，故原因是L2断路，。
（3）如图丙所示，电流表接0~0.6A量程，分度值为0.02A，读数为0.24A。
为使结论具有普遍性，应更换不同规格的灯泡进行实验。
（4）本实验是找规律类实验，多次实验的目的是寻找普遍规律。
A点的电流
IA／A
B点的电流
IB／A
C点的电流
IC／A
第一次测量
0.22
0.26
0.48
第二次测量
0.18
0.22
0.40
Ia（A）
Ib（A）
Ic（A）
0.16
0.15
0.14
实验次数
1
2
3
电流表的示数/A
0.18
0.2
电流表的示数/A
0.18
0.2
电流表的示数/A
0.36
0.4
新课标对单元知识要求
1.观察摩擦起电现象，了解静电现象。了解生产生活中关于静电防止和利用的技术。
2.从能量转化的角度认识电源和用电器的作用。
3.知道电流。
4.会使用电流表。
5.会看、会画简单的电路图。会连接简单的串联电路和并联电路。能说出生产生活中釆用简单串联电路或并联电路的实例。探究并了解串联电路和并联电路中电流的特点。
单元考点解读
考点1：电荷
1.摩擦过的物体具有吸引轻小物体的现象叫摩擦起电。带电体能吸引轻小物体。
2.两种电荷：用丝绸摩擦过的玻璃棒带正电荷，用毛皮摩擦过的橡胶棒带负电荷。
3.相互作用：同种电荷互相排斥，异种电荷互相吸引。
考点2：导体绝缘体
1.导体：导电能力强的物体：如：金属，人体，大地，酸、碱、盐的水溶液等。
2.绝缘体：导电能力弱的物体：如：橡胶，玻璃，陶瓷，塑料，油，纯水等。
3.导体和绝缘体在某些条件下可以相互转化。
考点3：电路
1.电路的组成。电路由电源、用电器、导线、开关等元件组成。
2.电路的三种状态：通路、断路和短路。
通路：处处接通的电路。
断路：断开的电路。
短路：①电源短路：将导线直接连接在电源两端的电路。
②用电器短路：将导线直接连接在用电器两端的电路。
3. 电路图：用符号表示电路连接的图叫电路图。
4. 串联：把电路元件逐个顺次连接起来的电路，叫串联。（电路中任意一处断开，电路中都没有电流通过）
5. 并联：把电路元件并列地连接起来的电路，叫并联。（并联电路中各个支路是互不影响的）
考点4：电流
1.形成：电荷的定向移动形成电流。
2.方向：把正电荷定向移动的方向规定为电流的方向
3.单位及换算：电流I的单位是：国际单位是安培(A)；常用单位是毫安(mA)、微安(µA)。1安培=103毫安=106微安。1μA=A, 1A=mA.
4.电流表
测量电流的仪表是电流表，它的使用规则是：
①电流表要串联在电路中；
②接线柱的接法要正确，使电流从“+”接线柱入，从“-”接线柱出；
③被测电流不要超过电流表的量程；
④绝对不允许不经过用电器而把电流表连到电源的两极上。
注意1：实验室中常用的电流表有两个量程：①0～0.6安，每小格表示的电流值是0.02安；②0～3安，每小格表示的电流值是0.1安。
注意2：遵循“两个必须”，“两个不能”，“三先三后”原则
两个必须：①必须将电流表串联接入被测电路中。②必须使电流表的“+”接线柱流入，从“-”接线柱流出。
两个不能：①所测电流不能超过电流表的量程。②不能将电流表直接接在电源的两极上。
先调零后使用。
三先三后：先调零后使用。先画图后连接。先认清分度值后读数。
5.串联、并联电路电流规律
（1）串联电路中各处电流相等，即I=I1=I2
（2）并联电路中，干路电流等于各支路电流之和，即I=I1+I2
单元例题解析
【例题1】（2022北京）如图所示，用毛皮摩擦过的橡胶棒接触验电器的金属球时，金属球验电器的两片金属箔之所以张开是由于（ ）
A. 同种电荷相互排斥B. 异种电荷相互吸引
C. 同种电荷相互吸引D. 异种电荷相互排斥
【答案】A
【解析】用毛皮摩擦过的橡胶棒带负电，故用它去接触验电器的金属球时，验电器也带上负电，即验电器的金属球和两个金属箔片上都带上了负电，由于同种电荷相互排斥，故其两个金属箔片会张开，故A符合题意，BCD不符合题意。故选A。
【例题2】（2022湖南长沙）如图甲所示，小丽在透明塑料板下放了一张爱心的图案，用丝绸裹住手指，照着图案用力摩擦塑料板后，均匀撒上木屑，竖起塑料板轻敲，板上就留下了一颗由木屑组成的爱心，如图乙所示，这个过程模拟了静电复印。下列说法正确的是（ ）
A. 塑料板是绝缘体
B. 摩擦过程中创造了电荷
C. 摩擦后的塑料板和丝绸带上了同种电荷
D. 木屑留在塑料板上是由于带电体吸引轻小物体
【答案】AD
【解析】A．塑料板不容易导电，是绝缘体，故A正确；
B．电荷不能被创造，只是电荷发生了转移，故B错误；
C．用丝绸去摩擦塑料板，摩擦后，电荷发生了转移，它们带上了不同的电荷，故C错误；
D．木屑留在塑料板上，是由于塑料板带上电，它能吸引轻小物体，故D正确。故选AD。
【例题3】（2022广西北部湾）如图所示，验电器M不带电、N带负电，用带有绝缘柄的金属棒将它们的金属球连接起来，发现验电器M的金属箔片张开。下列说法正确的是（ ）
A. M带上了正电
B. N的金属箔片张角变大
C. 金属棒中电流的方向由M向N
D. 用手触摸金属棒，M、N的金属箔片张角不变
【答案】C
【解析】A．M、N的金属球通过金属棒连接后，带负电的N的电荷经过金属棒流向M，使M带上负电荷，故A错误；
B．根据电荷守恒定律可知，M、N上的总电荷量不变，因为M从不带电到带电，从而使N的电荷量减少，所以验电器N的金属箔片张角变小，故B错误；
C．在金属棒中负电荷由N流向M，相当于正电荷由M流向N，我们规定电流的方向是正电荷的移动方向，所以金属棒中电流的方向由M向N，故C正确；
D．用手触摸金属棒，使负电荷通过人体流向大地，导致M、N上的总电荷量减少，所以M、N的金属箔片张角变小，故D错误。故选C。
【例题4】（2022湖南长沙）某电吹风有冷风、热风两挡，如果只发热不吹风，会因温度过高引发安全事故。以下设计的电吹风电路合理的是（ ）
A. B. C. D.
【答案】D
【解析】A．若开关闭合，只有热风，故A不符合题意；
B．若开关闭合，电动机和加热电阻一起工作，只有热风，故B不符合题意；
C．若开关不闭合，只加热，不吹风，会因温度过高引发安全事故，故C符合题意；
D．若开关S闭合，只吹冷风，再闭合S1，则吹热风，故D符合题意。故选D。
【例题5】（2022广西河池）在图甲所示的电路中，闭合开关后电流表的示数如图乙所示。下列描述正确的是（ ）
A. 灯泡L1与L2并联B. 电压表测L2两端的电压
C. 通过L1、L2的电流相等D. 通过L1的电流为0.22A
【答案】C
【解析】AC．由图甲可知，电流从电源正极流出，依次经L1、L2后，再通过电流表、开关，回到电源的负极。因此灯泡L1与L2串联。由串联电路的电流特点可知，通过L1、L2的电流相等。故A错误，C正确；
B．电压表接在灯泡L1的两端，与灯泡L1并联，因此测灯泡L1两端的电压。故B错误；
D．由图乙可知，导线接在“0.6”接线柱上，因此电流表选择小量程，分度值为0.02A，读数为0.24A，所以通过L1的电流为0.24A。故D错误。
故选C。
【例题6】同学们在探究“并联电路中干路的电流跟支路电流的关系”时，小岩所在小组的同学选用了两个“2.5V 0.3A”的小灯泡，按如图的电路做了两次实验，记录的数据如表一所示。
在对数据进行分析和论证时，小岩认为该实验应有如下结论：①并联电路中各支路电流都相等；②干路电流与支路电流的关系为I干=nI支。(n为支路条数)
由于本组其他同学对小岩得出的结论有异议，于是他们又选用了一个“3.8V 0.3A”和一个“2.5V 0.3A”的小灯泡，重新做了两次实验，得到的数据如表二所示。
表二
⑴在重新实验，拆接电路时，开关必须________。
⑵如果你是组内成员，根据表二数据，你如何评价小岩的观点?
⑶结合本次实验对你的启发，谈谈在探究物理规律时应该注意什么?（写出一条即可）
【答案】⑴断开 ⑵小岩的结论是在特殊情况下得出的，根据表二中的数据可知：IA≠IB，I干≠nI支，所以小岩的观点不具有普遍性。 ⑶分析实验数据总结规律的时候，不能只看到特殊情况，要注意寻找普遍规律等。
【解析】（1）做电学实验，为了安全， 实验前需要断开开关。在拆接电路时也要断开开关。
⑵小岩的结论是在特殊情况下 (两个支路灯泡相同)得出的，根据表二中的数据可知：IA≠IB，I干≠nI支，所以小岩的观点不具有普遍性。
（3）分析实验数据总结规律的时候，不能只看到特殊情况，要注意寻找普遍规律；注意进行多次实验，根据多组数据归纳得出结论；注意依据实验要求合理选择实验器材；注意与别人交流，思考别人的意见，改进自己的探究方案等。写出一条即可。
电路电流单元核心素养精准达标检测试题
（满分100分，答题时间90分钟）
一、选择题（共10小题，每小题3分，共计30分）
1. （2022湖南怀化）干燥的天气里，用塑料梳子梳头发，头发会随着梳子飘起来，而且会变得蓬松，下列说法正确的是（ ）
A. 头发随着梳子飘起来是因为头发和梳子带上了同种电荷
B. 梳子梳头后，头发带电而梳子不带电
C. 塑料梳子是导体
D. 摩擦起电的实质是电子发生了转移
【答案】D
【解析】AB．用塑料梳子梳头发时，塑料梳子与头发相互摩擦，发生了电荷的转移，从而使梳子和头发分别带上异种电荷而互相吸引，所以头发随着梳子飘起来，故AB错误；
C．塑料不容易导电是绝缘体，故C错误；
D．摩擦起电的实质是电子在物体之间发生了转移，摩擦过程中束缚电子本领弱的物体失去电子带正电，束缚电子能力强的物体得到电子带负电，故D正确。故选D。
2.（2022吉林省）下图是用毛皮摩擦过的橡胶棒靠近气球时的情形，则气球（ ）
A. 不带电 B. 带正电 C. 带负电 D. 无法判断
【答案】C
【解析】毛皮摩擦过的橡胶棒带负电，由图可知毛皮摩擦过的橡胶棒与气球相排斥，则根据同种电荷相互排斥可知，气球一定带负电荷，故C符合题意，ABD不符合题意。故选C。
3.（2022江苏常州）下列粒子中，带负电的是（ ）
A. 电子B. 质子C. 中子D. 原子核
【答案】A
【解析】原子由原子核和核外电子构成，原子不显电性，核外电子带负电，原子核带正电，原子核由中子和质子构成，中子不带电，质子带正电，所以带负电的是电子，故A符合题意，BCD不符合题意。故选A。
4.（2022湖南湘潭）通常情况下属于绝缘体的是（ ）
A. 橡皮擦B. 钢直尺C. 铅笔芯D. 铜钥匙
【答案】A
【解析】铜钥匙、铅笔芯、钢直尺都容易导电，属于导体，橡皮擦不容易导电，属于绝缘体，故BCD不符合题意，A符合题意。故选A。
5.（2022湖南郴州）如图所示，甲验电器的金属箔片张开，乙验电器的金属箔片闭合。用绝缘手套选取以下哪种材料连接两验电器的金属球，可以观察到乙验电器的金属箔片张开（ ）
A. 干木条B. 橡胶棒C. 玻璃棒D. 石墨棒
【答案】D
【解析】验电器甲金属箔张开，说明甲带电。连接两验电器金属球，原来不带电的验电器乙金属箔张开，说明验电器乙带上了电，所以连接甲乙的物体应该是导体，干木条、橡胶棒、玻璃棒都是绝缘体，石墨棒是导体，故ABC不符合题意，D符合题意。故选D。
6.（2022广西玉林）在国际单位制中，电流的基本单位是（ ）
A. AB. VC. mD. W
【答案】A
【解析】A．A是电流的基本单位，故A符合题意；
B．V是电压的基本单位，故B不符合题意；
C．m是长度的基本单位，故C不符合题意；
D．W是电功率的基本单位，故D不符合题意。
7.（2022黑龙江绥化）下列电路图中正确的是（ ）
A. B. C. D.
【答案】B
【解析】电路的基本组成：电源、开关、用电器、导线。A没开关，闭合开关后C会短路，D开路，B正确。故选B。
8. （2022湖北十堰）如图所示，是2022年冬奥会闭幕式上控制舞台灯光与五环旗升降的电路原理图。闭合开关S1，舞台灯亮起，按下开关S2时，电动机才能启动控制五环旗升降；若舞台灯不亮，电动机也不启动。下列电路符合要求的是（ ）
A. B. C. D.
【答案】C
【解析】当闭合开关S1时，舞台灯亮起，此时电动机不工作；当按下开关S2时，电动机才能启动，说明指示灯与电动机互不影响，即两者是并联的，开关S1在干路上，开关S2在电动机所在支路，可知C符合题意，ABD不符合题意。故选C。
9.（2022湖北武汉）下列电路图中，与实物电路对应的是（ ）
A. B. C. D.
【答案】A
【解析】由实物图可知，开关S1在干路中，控制整个电路，两灯泡并联，S2控制L2，则A符合题意，BCD不符合题意。故选A。
10.（2022湖北孝感）给某型号电烤箱设定好工作时间和温度，即闭合定时开关S1和温控开关S2，再闭合启动开关S，电烤箱开始工作。当达到了设定的工作时间或温度时，定时开关S1或温控开关S2断开，电烤箱就停止工作。下列电路符合要求的是（ ）
A B. C. D.
【答案】A
【解析】由题意，当启动开关S、定时开关S1或温控开关S2断开时，电烤箱就停止工作，因此启动开关S、定时开关S1或温控开关S2为串联，故A符合题意，故BCD不符合题意。故选A。
二、填空题（10小题，每空1分，共21分）
1. （2022广西贺州）自然界只存在两种电荷，一种是正电荷，另一种是_____电荷。当甲乙两个通草球出现如图所示情形时，若甲带正电，则乙带_____电。
【答案】 负 正
【解析】自然界存在两种电荷：正电荷和负电荷。
图中所示甲乙两个小球互相排斥，所以甲乙小球带的是同种电荷，因为甲带正电，所以乙带正电。
2. （2022梧州）如图所示，用毛皮摩擦过的橡胶棒接触验电器的金属球，验电器的两片金属箔张开，其工作原理是同种电荷互相_____，此时金属箔带_____电。
【答案】 排斥 负
【解析】用毛皮摩擦橡胶棒，由于皮毛上的电子转移到橡胶棒上，所以橡胶棒带负电，用它去接触验电器的金属球时，橡胶棒上多余的电子会转移到验电器上，则验电器也带上负电，即验电器的金属球和两个金属箔片上都带上了负电，由于同种电荷相互排斥，故其两个金属箔片会张开。
3. （2022齐齐哈尔）毛皮摩擦过的橡胶棒因得到电子带_____电，将该橡胶棒靠近轻质小球，二者互相排斥，则小球与橡胶棒带_____种电荷（选填“同”或“异”）。
【答案】 负 同
【解析】毛皮与橡胶棒摩擦，橡胶棒得到电子带负电，毛皮失去电子带正电。同种电荷相排斥，异种电荷相吸引。橡胶棒靠近轻质小球，二者互相排斥，则小球与橡胶棒带同种电荷。
4. （2022黑龙江绥化）将a、b、c三个轻质小球悬挂起来，相互作用情况如图所示，已知a带正电，则c的具体带电情况是______；用毛皮摩擦过的橡胶棒靠近a球，二者将互相_______（选填“吸引”或“排斥”）。
【答案】 带负电或不带电 吸引
【解析】已知a带正电，a与b相互排斥，则b带正电，b和c之间相互吸引，则c可能带负电，异种电荷相吸，或者c不带电，带电体b吸引轻小物体c。
用毛皮摩擦过的橡胶棒带负电，a带正电，异种电荷相吸，则二者将互相吸引。
5.（2022广东）与毛皮摩擦过的橡胶棒因得到电子而带_______电。用带电的橡胶棒接触验电器的金属球，金属箔张开，如图所示。这两片金属箔带_______种电荷。
【答案】 负 同
【解析】摩擦起电的实质是电子的转移，与毛皮摩擦过的橡胶棒得到电子而带负电，毛皮失去电子而带正电。验电器的两片金属箔带上了同种电荷，同种电荷相互排斥，所以金属箔片会张开。
6. （2022湖南益阳）如图所示电路，灯泡、的连接方式是______。在闭合开关后，如果电流表示数为0.5A，电流表示数为0.3A，则通过小灯泡的电流是____A。
【答案】 并联 0.2
【解析】由电路图可看出，电路中电流从正极流出经过开关和电流表A1后分成两条支路，一条是L1，另一条L2和A2，最终一起流回负极，所以灯泡、的连接方式是并联。
由图，电流表A1测干路电流，即I=0.5A；电流表A2测支路L2中的电流，即通过灯L2的电流I2=0.3A；由并联电路的电流规律得，通过支路L1的电流为
I1=I- I2=0.5A-0.3A=0.2A
7.如图，当开关S1闭合，S2断开时，电流表A的示数为0.24 A，则通过灯L1的电流是_____，通过灯L2的电流是_____；当S1和S2都闭合时，电流表的示数为0.56 A，则此时通过灯L1电流为_____，通过灯L2的电流为_____。
【答案】0.24 A 0.24 A 0.56 A 0 A
【解析】由图可知，当S1闭合，S2断开时，电流从电源的正极出发，经过L2、L1、A、S1
回到电源的负极，只有一条通路，所以L1与L2串联，又因为串联电路的电流处处相等，所以通过灯L1和L2的电流与通过A的电流相等，都为0.24 A。当S1和S2都闭合时，电流从电源的正极出发，经过S2、L1、A、S1，回到电源的负极，可知电路中只有L1，故通过L1的电流与此时电流表的示数相等，为0.56 A。
8．如图所示，电流表的读数为 A，此时电流表分度值为 A。
【答案】0.5 0.02
【解析】电流表的读数：确定使用的量程，确定每一个大格和每一个小格各代表多少。
电流表使用的0～0.6A量程，每一个大格代表0.2A，每一个小格代表0.02A，电流为0.5A。
9．如图所示，闭合开关S后小灯泡L1、L2均正常发光，它们的连接方式是 联；一段时间后，有一个小灯泡熄灭，而电流表A的示数为零，则电路中出现的故障可能是 。
【答案】并； L1或电流表断路，L1和电流表均断路（答出一条即可）
【解析】（1）由电路图可知，闭合开关S后，电流从电源正极开始分支，分别经过两个灯泡再回到电源负极，因此两灯泡并联连接；
（2）图中电流表测L1支路的电流，电流表的示数为零，说明小灯泡L1不发光，L2无故障，则故障在L1上；若L1断路、电流表A断路或小灯泡L1与电流表A同时断路，均会出现L1不发光，电流表无示数，L2正常的情况。
10．如图所示，在探究“并联电路的电流规律”时，闭合开关S后，电流表A的示数是0.4A，A1的示数是0.1A，则通过小灯泡L1的电流为 A。
【答案】0.1A
【解析】由电路图可看出A1在支路上与L1串联，则A1测的是L1的电流，即A1的示数为通过L1的电流，所以通过小灯泡L1的电流为0.1A。
三、作图题（本大题有4个小题，每小题各4分，共16分）
1. （2022深圳）如图是某实物连接电路，请根据实物图在方框内画出对应的电路图。
【答案】如图所示。
【解析】实物图中电源、开关和电动机串联，所以电路图与实物图对应，作串联电路图。
2. （2022贵阳）如图所示是未完成连接的实物电路，请用笔画线代替导线完成该电路连接。要求：两灯并联，开关S同时控制两灯，电流表测量干路电流，导线不能交叉。
【答案】如图所示。
【解析】由题可知，两灯并联，则电流的路径有两条；开关控制干路，则开关接在干路上；电流表测量干路电流，则电流表串联在干路上，实物连接如图所示。
3.请根据如图所示的实物图，画出对应的电路图。
【答案】如图所示。
【解析】由实物图可知，两灯泡并联，开关S控制整个电路，电流表A2测干路上的电流，A1测L2支路电流，根据实物图完成电路图即可。
电流从正极出发，通过开关S和电流表A2后开始分支，一支经灯泡L1，另一支经灯泡L2、电流表A1，然后两支汇合回到电源负极。如图所示：
【点评】本题考查根据实物图画电路图，关键是知道电路中各个用电器的连接情况，画电路图是初中物理的重点也是难点。
4．健健为抗击新冠疫情设计一个病床呼叫电路。要求：病床1旁的开关S1控制指示灯L1和电铃；病床2旁的开关S2控制指示灯L2和电铃；患者只要按床旁的开关，医务人员就知道谁呼叫｡请在图中连线，形成符合要求的完整电路图｡
【答案】见解析
【解析】由题知，S1控制指示灯L1，S2控制指示灯L2，说明两灯互不影响，即两灯并联，而两个开关都能控制电铃，所以电铃串联在干路上，如图所示：
四、简答题（17分）
1.（5分）（2022甘肃金昌）善于观察的小华发现：穿羽绒服很轻，但在天气干燥时有些羽绒服表面容易吸附灰尘而变脏，请用物理知识解释羽绒服轻及容易吸附灰尘的原因。
【答案】选用密度比较小的绒毛，经摩擦后带电，容易吸引灰尘
【解析】羽绒服轻是因为选用密度比较小的绒毛，在体积一定时，质量小，而容易吸附灰尘的原因是因为天气干燥，羽绒服之间相互摩擦，后带电，能够吸引轻小的灰尘。
2.（6分）下列是某实验中的三个电路图，请仔细观察后回答．
(1) 该实验探究的问题是 _；
(2) 你的结论是 ；
(3)小明同学探究出的结论是：在并联电路中，干路电流大于任何一条支路的电流。小宁的结论是：在并联电路中，干路电流等于各支路电流之和。请你评估一下，谁得出的结论更加确切?为什么?
【答案】见解析：
【解析】（1）并联电路中干路总电流与各支路电流的关系；
（2）并联电路干路总电流等于各支路电流的和等；
（3）小宁同学的结论更加确切，他总结出了干路电流与支路电流之间的量的关系，它含有小明同学的结论。
3.（6分）如图所示，是实验室中常见的一种仪表的示意图，请你写出从图中得到的三条信息：
① ；
② ；
③ 。
0.6
－
3
A
【答案】①是一个电流表
②电流表选择的量程是0～3A
③电流表的示数为1.5A
【解析】这个表表盘上标有A,说明是电流表。
三个接线柱，其中有“-”、“3”两个接线柱接入电路，说明量成为0——3A。读数时要观察表盘上面刻度，确定分度值，再看指针所在位置，这样可以读出电流表示数。据以上事实可以写出很多信息。
五、实验探究题（本大题有2小题，共计16分）
1.（6分）在“探究串联电路的电流特点”的实验中,小虹同学选用两个不同的小灯泡组成了如图甲所示的串联电路,然后用一个电流表分别接在a、b、c三处去测量电流。
(1)她先把电流表接在a处，闭合开关后,发现两灯的亮度不稳定,电流表的指针也来回摆动。故障的原因可能是 。
A.某段导线断开 B.某接线柱处接触不良 C.某灯泡被短路 D.电流表被烧坏
(2)她排除故障后,重新闭合开关.电流表的指针指示位置如图乙所示.则所测的电流值为 A。
(3)她测量了a、b、c三处的电流,又改变灯泡的规格进行了多次实验,其中-次实验的测量数据如下表,在分析数据时,她发现三处的测量值有差异。下列分析正确的是 。
可能是因为测量误差造成的
B.是因为没有对电流表调零造成的
C.串联电路中各处的电流本来就不等
D.电流从电源正极流向负极的过程中,电流越来越小
【答案】（1）B（2）0.22A（3）A
【解析】（1）A和D中故障会导致电路中都没有电流，灯也不亮。C选项故障电流是稳定的，被短路的灯泡不亮，另一个灯泡亮度稳定。在题干的描述中发现有电流，灯亮度不稳定，有两种情况：一是电源电压不稳定，二是电路中就接触不良的接线柱，故此题只有B选项符合
（2）先看量筒量程，再注意分度值即可，难度较易。
（3）分析实验数据存在误差的原因，弄清楚实验误差和错误的区别。C和D选项的说法都是错误的。
2.（10分）（2022广西桂林）小桂和小林在“探究并联电路中电流的规律”的实验中：
（1）他们按如图甲的电路图连接电路，在图乙的实物图中还差一根导线没有连接，请在图中画出该条导线；
（2）在实验过程中，突然熄灭，亮度不变，电路可能出现的故障是 路；
（3）排除故障后，用电流表测出通过、和干路电流，记录如下表，第三次实验时电流表指针指在如图丙的位置，其读数应为 A；小桂分析实验数据后得出结论：并联电路干路电流等于各支路电流之和，且各支路电流相等。小林认为小桂的结论可能不正确，为了验证这个结论是否正确，他们应该更换规格 （选填“相同”或“不同”）的灯泡再次实验。
（4）本实验要进行多次实验的目的是 。
【答案】 （1）
（2）断 （3）0.24 不同 （4）寻找普遍规律
【解析】（1）如图甲所示，灯L1、L2并联，电流表A测干路电流，电流表A1测灯L1的电流，电流A2测灯L2的电流，差的一根线如图所示：
（2）灯L1、L2并联，互不干扰，在实验过程中，L2突然熄灭，L1亮度不变，若L2短路，则L1也熄灭，故原因是L2断路，。
（3）如图丙所示，电流表接0~0.6A量程，分度值为0.02A，读数为0.24A。
为使结论具有普遍性，应更换不同规格的灯泡进行实验。
（4）本实验是找规律类实验，多次实验的目的是寻找普遍规律。
A点的电流
IA／A
B点的电流
IB／A
C点的电流
IC／A
第一次测量
0.22
0.26
0.48
第二次测量
0.18
0.22
0.40
Ia（A）
Ib（A）
Ic（A）
0.16
0.15
0.14
实验次数
1
2
3
电流表的示数/A
0.18
0.2
电流表的示数/A
0.18
0.2
电流表的示数/A
0.36
0.4
相关学案
【中考一轮复习】2023届初三物理学案 专题9 压强（原卷版＋解析版）： 这是一份【中考一轮复习】2023届初三物理学案 专题9 压强（原卷版＋解析版），文件包含专题9压强解析版doc、专题9压强原卷版doc等2份学案配套教学资源，其中学案共33页， 欢迎下载使用。
【中考一轮复习】2023届初三物理学案 专题7 力（原卷版＋解析版）： 这是一份【中考一轮复习】2023届初三物理学案 专题7 力（原卷版＋解析版），文件包含专题7力解析版doc、专题7力原卷版doc等2份学案配套教学资源，其中学案共29页， 欢迎下载使用。
【中考一轮复习】2023届初三物理学案 专题4 光现象（原卷版＋解析版）： 这是一份【中考一轮复习】2023届初三物理学案 专题4 光现象（原卷版＋解析版），文件包含专题4光现象解析版doc、专题4光现象原卷版doc等2份学案配套教学资源，其中学案共27页， 欢迎下载使用。
