【中考一轮复习】2023年中考物理专题卷 20 电与磁（有解析）

这是一份【中考一轮复习】2023年中考物理专题卷 20 电与磁（有解析），共19页。试卷主要包含了单选题，多选题，填空题，作图题，实验探究题，科普阅读题，综合题等内容，欢迎下载使用。
一、单选题

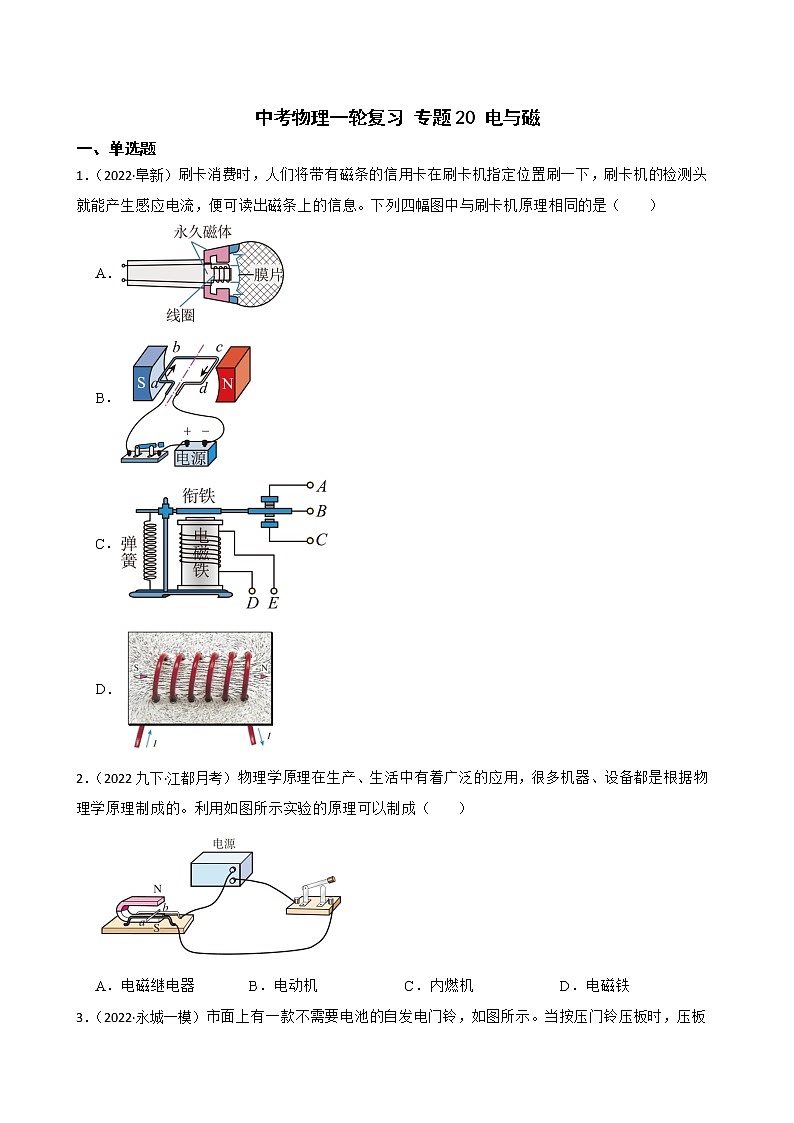

1．（2022·阜新）刷卡消费时，人们将带有磁条的信用卡在刷卡机指定位置刷一下，刷卡机的检测头就能产生感应电流，便可读出磁条上的信息。下列四幅图中与刷卡机原理相同的是（ ）
A．
B．
C．
D．
2．（2022九下·江都月考）物理学原理在生产、生活中有着广泛的应用，很多机器、设备都是根据物理学原理制成的。利用如图所示实验的原理可以制成（ ）
A．电磁继电器B．电动机C．内燃机D．电磁铁
3．（2022·永城一模）市面上有一款不需要电池的自发电门铃，如图所示。当按压门铃压板时，压板后面的弹簧会带动磁体运动，从而在线圈中产生电流，发声元件便可以发出声音。这种门铃发电的原理是（ ）
A．电磁感应现象B．电流的磁效应
C．磁极间的相互作用D．通电导体在磁场中受力运动
4．（2022·天河模拟）导体产生感应电流的b是闭合回路一部分在磁场中按照v的方向运动，能明显产生感应电流的是（X表示磁场垂直纸面向里，O表示导体棒垂直纸面，回路的其他部分不产生感应电流）（ ）
A．B．
C．D．
5．（2022·沂水模拟）如图所示，当螺线管与电源接通时，能在水平面内自由转动的小磁针的N极（黑色一端）。将会（ ）
A．与通电螺线管相互吸引
B．与通电螺线管相互排斥
C．静止在原来的位置
D．可能相互吸引，也可能相互排斥
二、多选题

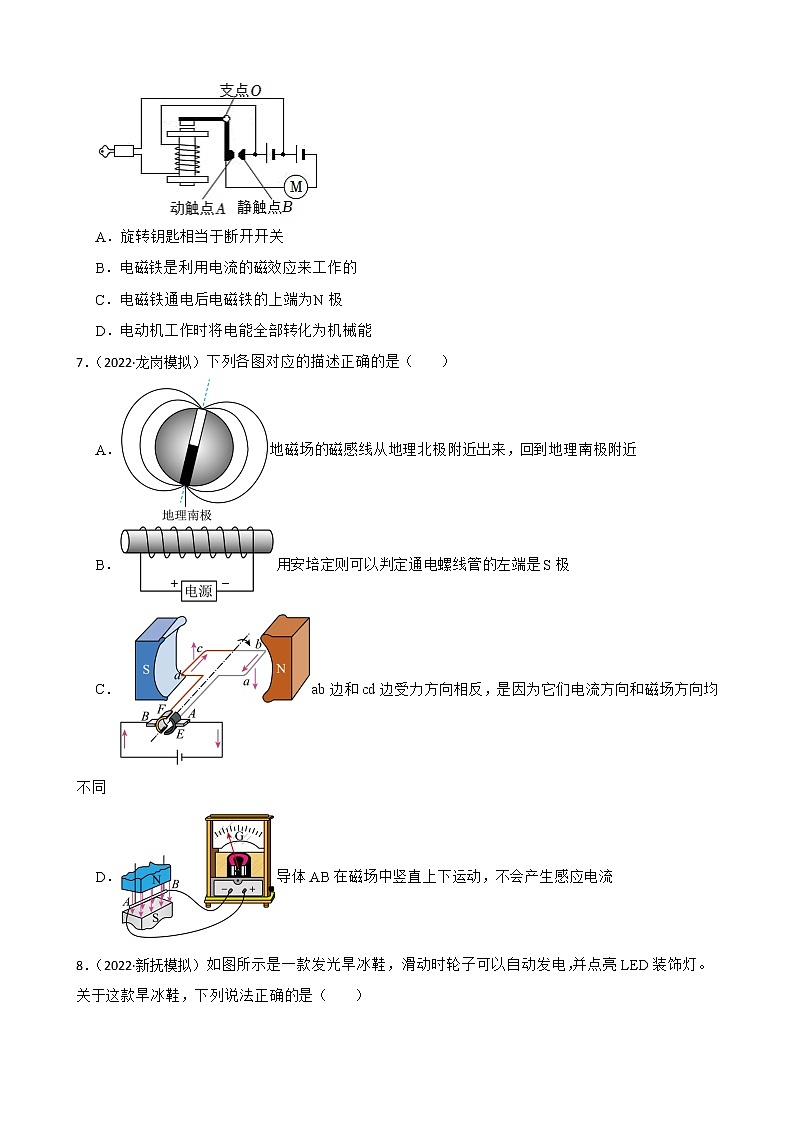

6．（2022·沈丘模拟）如图所示是燃油汽车启动装置的电路简图。汽车启动时，需将钥匙插入仪表板上的钥匙孔并旋转，则下列分析正确的是（ ）
A．旋转钥匙相当于断开开关
B．电磁铁是利用电流的磁效应来工作的
C．电磁铁通电后电磁铁的上端为N极
D．电动机工作时将电能全部转化为机械能
7．（2022·龙岗模拟）下列各图对应的描述正确的是（ ）
A．地磁场的磁感线从地理北极附近出来，回到地理南极附近
B．用安培定则可以判定通电螺线管的左端是S极
C．ab边和cd边受力方向相反，是因为它们电流方向和磁场方向均不同
D．导体AB在磁场中竖直上下运动，不会产生感应电流
8．（2022·新抚模拟）如图所示是一款发光旱冰鞋，滑动时轮子可以自动发电，并点亮LED装饰灯。关于这款旱冰鞋，下列说法正确的是（ ）
A．轮子转动发电是利用电磁感应原理
B．LED装饰灯是由半导体材料制成的
C．LED装饰灯在电路中相当于用电器
D．轮子中的LED装饰灯一定是串联的
9．（2021九上·红桥期末）物理学是认识世界、改变世界、服务人类的应用型学科。请仔细分析图中的几个探究实验，选出图对应规律的应用发明描述正确的一项（ ）
A．发电机的发明应用了①图的实验探究结论
B．话筒的发明应用了②图的实验探究结论
C．电磁继电器的发明应用了③图的实验探究结论
D．磁悬浮列车的发明应用了④图的实验探究结论
10．（2022·潍城模拟）电梯均有额定运载人数标准，当人员超载时，电梯内报警装置会发出声音提示，此时乘客应主动减员，退出电梯。电梯的工作原理如图所示， R1 为保护电阻， R2 为压敏电阻，其阻值随压力的增大而减小。下列说法正确的是（ ）
A．电磁铁上端是N极B．电梯正常运行时，K与A接触
C．电梯超载时，电磁铁磁性增强D．电梯超载时，响铃的同时亮灯
三、填空题
11．（2022·安徽）将小磁针放置在通电螺线管右侧，小磁针静止时，其N极的指向如图所示。由此可知电流是从 （选填“A”或“ B ”）端流入螺线管的。
12．（2022·桂林）在如图所示的装置中，闭合开关后，导体AB在磁场中沿 （选填“左右”或“上下”）方向运动时，会产生感应电流，这就是电磁感应现象。人们根据此现象发明了 机。
13．（2022·株洲）如图是我国古代发明的指南针——司南，能指示南北方向。因为地球周围存在地磁场，指南针静止时它的南极指向地理的 极附近。指南针放在通电导线附近发生了轻微偏转，是因为通电导体周围存在 。
14．（2022·黄冈模拟）中考考生进入考场前均要进行安检，如图所示为安检时使用的某种探测器。当探测器靠近 （选填“金属”或“非金属”）物体时就会产生感应电流，探测器发出警报，这种现象叫做 现象。 （选填“发电”或“电动”）机也是利用这个原理制成的。
15．（2022·新吴模拟）如图所示，是用铁屑模拟蹄形磁铁周围部分磁感线，由图可知，b点的磁场比a点的磁场 （选填“强”或“弱”）；b点磁场方向为 （选填“b指向P”或“b指向Q”处）。
16．（2022·三原模拟）闯红灯拍照的原理是：在红灯周期内，电子眼会采用感应线来感应路面上的汽车传来的压力，如果同时产生两个连续脉冲信号（前后轮都过线）就会拍照。其示意图如图所示。控制电路中的电磁铁的上端为 （选填“N”或“S”极），光控开关接收到红绿灯发出的红光时会自动闭合，压敏电阻若同时受到车的压力，电阻变小，电流变大，电磁铁的磁性 （选填“变大”或“变小”），衔铁与触点 （选填“1”或“2”）接触，电控照相机工作，拍摄违规车辆。
17．（2022·旌阳模拟）如图所示是某同学设计的压力计电路原理图。当闭合开关S，A板受到向下的压力增大时，R2接入电路的阻值 （选填“增大”或“减小”），为实现压力增大，压力计示数增大，应把 表改装为压力计。
四、作图题
18．（2022·郑州模拟）如图甲所示的磁悬浮地球仪的球体内有一个条形磁体，下方底座内有一个电磁铁。开关闭合后，地球仪就可以悬浮在空中。图乙是其内部结构示意图，请根据图示磁感线的方向，在图乙中标出球体内条形磁体的N、S极和电源的“+、一”极。
19．（2022·资阳模拟）如图所示，电源接通后，位于螺线管上方的小磁针处于静止状态。请在图中标出电源的正负极、螺线管中电流的方向、通电螺线管的N、S极和螺线管内部a点的磁感线方向。
20．（2022·毕节）根据图中小磁针N极的指向标出通电螺线管外部的磁感线方向，并在括号内标出电源的“+”或“﹣”极。
21．（2022·六盘水）如图所示，甲、乙两磁环用轻质无弹性细线相连后套在足够长的光滑圆柱形塑料杆上，保持静止（乙磁环固定在水平面）。剪断细线后甲磁环沿塑料杆向上运动，经A点后最终到达最高点B。已知磁极间的相互作用力随距离的增大而减小，且设甲磁环经过A点后就不再受磁极间的相互作用力。请画出从剪断细线时开始运动到B点的过程中，甲磁环所受合力大小随运动距离变化关系的大致图象。
五、实验探究题
22．（2022·河池）学习电磁感应现象后，小昌同学想进一步探究感应电流的大小跟哪些因素有关。他使用如图所示的装置，让导体棒ab在U形磁铁中做切割磁感线运动而产生感应电流，记录的实验数据如下表所示。
（1）比较1、2、3三组数据，可以探究感应电流的大小与导体切割磁感线速度的关系。当磁场强弱一定时，导体切割磁感线速度越 ，感应电流越大；
（2）比较 三组数据，可以探究感应电流的大小与磁场强弱的关系。当导体棒切割磁感线速度一定时，磁场越 ，感应电流越大。
23．（2022九下·姜堰月考）研究电动机的工作过程。
（1）电动机的工作原理是磁场对 有力的作用。甲图中，线圈左右两边框ab、cd的受力方向相反，其原因是 。
（2）乙图中的线圈可以持续转动，是因为它加装了 ，该装置能在线圈 (选填“刚转到”、“即 将转到”或“刚转过”)平衡位置时，自动改变线圈中的电流方向。
（3）丙图中用漆包线绕成矩形线圈，将线圈两端的漆全部刮去后放入磁场，闭合开关，可观察到线圈在磁场中 (选填“能”或“不能”)沿某一方向持续转动，图中线圈 (选填“处于”或“不处于”)平衡位置。
六、科普阅读题
24．（2022·榆次模拟）阅读短文，回答问题。
磁吸式手机充电线
市场上有一种磁吸式手机充电线，能通过磁铁公母对吸方式达到接通的充电线。产品结构方面，磁吸式充电线包括公端组件 以及与公端组件同轴的母端组件，利用磁性原理达到吸附的效果。磁吸线的使用过程是比较容易的，在它的一端固定有磁铁，另一 端固定有易磁化的物质，只要将两端靠近，就可以达到对吸充电。
该磁吸式手机充电线主要应用于智能穿戴（如手表、手环、蓝牙耳机）、车载导航、无人机设备等电子产品。手机充电时，电池相当于用电器。拨打电话时，电能转化为光、声等其他形式的能量，接听电话时可按免提键将听筒发声转为扬声器发声。
（1）在磁吸式手机充电线的另一端固定的物质可能是 （选填“铜”、“铝” 或“铁镍合金”）；
（2）手机充电时，将电能转化为 能，手机背面扬声器的工作原理与 （选填“发电机”或“电动机”）相同，都是将电能转化为机械能。
七、综合题
25．（2022·和县模拟）通电螺线管的外部磁场与条形磁体周围磁场相似，其磁极可以用安培定则判定。
（1）图中螺线管的A端是 极；
（2）螺线管实际上就是由多个单匝圆形圈组成，通电螺线管的磁场可以看成由每一个单匝圆形通电线圈的磁场组合而成，因此应用安培定则也可以判断单匝圆形通电线圈的磁极，现一单匝圆形通电线圈中的电流方向如图所示，则其B端是 极；
（3）地球周围存在的磁场，有学者认为，地磁场是由于地球带电自转形成圆形电流引起的，地球自转的方向自西向东，则形成圆形电流方向与地球自转方向 （选填“相同”或“相反”）。
答案解析部分
1．【答案】A
【知识点】电磁感应；动圈式话筒的构造和原理
【解析】【解答】A．刷卡机的工作原理是电磁感应。动圈式话筒是利用振动膜片带动线圈在磁场中做切割磁感线运动，产生随声音信号变化的感应电流工作的，用的是电磁感应现象，A符合题意；
B．刷卡机的工作原理是电磁感应。该装置是电动机的工作原理图，电动机的工作原理是通电导体在磁场中受力运动，B不符合题意；
C．刷卡机的工作原理是电磁感应。该装置电磁继电器，其主要部件是电磁铁，电磁铁的工作原理是电流的磁效应，C不符合题意；
D．刷卡机的工作原理是电磁感应。螺线管通电后具有磁性，这是电流的磁效应，D不符合题意。
故答案为：A。
【分析】刷卡时利用了电磁感应的工作原理，麦克风的工作利用了电磁感应。
2．【答案】B
【知识点】实用电动机的构造、特点和应用
【解析】【解答】该实验装置中有电源、导轨、磁体和金属棒，研究通电导体在磁场中受力而运动，利用此原理制造了电动机，B符合题意，ACD不符合题意。
故答案为：B。
【分析】通电导体在磁场中受到力的作用，将电能转化为机械能。
3．【答案】A
【知识点】发电机的构造和原理
【解析】【解答】当按压门铃压板时，压板后面的弹簧会带动磁体运动，从而在线圈中产生电流，这是电磁感应现象，此过程将机械能转化为电能。A符合题意，BCD不符合题意。
故答案为：A。
【分析】闭合电路的一部分导体在磁场中做切割磁感线运动时，会产生感应电流，这是电磁感应现象。
4．【答案】C
【知识点】产生感应电流的条件
【解析】【解答】闭合电路一部分导体在磁场中做切割感线运动时，导体中会产生感应电流。
AB．导体棒运动时均没有切割感线，故没有产生感应电流，AB不符合题意；
C．磁场垂直纸面向里，导体棒b水平向右运动，导体棒切割磁感线，产生感应电流，C符合题意；
D．磁场垂直纸面向里，导体棒b垂直纸面，导体棒b水平向右运动，没有切割磁感线，不产生感应电流，D不符合题意；
故答案为：C。
【分析】产生感生电流的条件：①电路必须闭合；②只是电路的一部分导体在磁场中；③这部分导体做切割磁感线运动。
5．【答案】A
【知识点】通电螺线管的磁场；安培定则
【解析】【解答】电流从螺线管的左侧流入，根据安培定则可知，螺线管的左端为N极，右端为S极，由于异名磁极相互吸引，所以小磁针与通电螺线管相互吸引，A符合题意，BCD不符合题意。
故答案为：A。
【分析】电流从螺线管的左侧流入，根据安培定则判断磁场方向；异名磁极相互吸引。
6．【答案】B,C
【知识点】通电直导线周围的磁场；电磁铁的构造和原理
【解析】【解答】A．将钥匙插入仪表板上的钥匙孔并旋转，汽车启动，由图可知旋转钥匙相当于闭合开关，故A错误；
B．电磁铁通电时才有磁性，是利用电流的磁效应来工作的，B符合题意；
C．读图可知，电流从电磁铁的上端流入，用右手握住电磁铁，使四指指向电流的方向，则大拇指所指的上端为电磁铁的N极，C符合题意；
D．电动机能够将电能大部分转化为机械能，但一部分电能也会转化为内能，D不符合题意。
故答案为：BC。
【分析】电磁继电器利用电流的磁效应工作；根据安培定则判断通电螺线管的磁极位置；电动机工作时，电能转化为机械能和内能。
7．【答案】B,D
【知识点】地磁场；通电螺线管的磁场；磁场对通电导线的作用；电磁感应
【解析】【解答】A．地理南北极与地磁南北极相反，地磁场的磁感线是从地磁的北极出来，即地理南极附近出来，从地理北极附近进入地球，A不符合题意；
B．安倍定则：用右手握住螺线管，四指弯向电流的方向，大拇指所指的方向即为螺线管的N极；用安培定则可以判定通电螺线管的右端是N极，则左端是S极。B符合题意；
C．通电导体在磁场中的受力方向与电流的方向和磁场的方向有关；ab边和cd边在同一磁场中，磁场方向相同，电流方向相反，受力方向也相反。C不符合题意；
D．导体AB在磁场中竖直上下运动，不能切割磁感线，不会产生感应电流，D符合题意。
故答案为：BD。
【分析】地磁场的磁场从北极出来回到南极；根据安培定则可以判断通电螺线管的磁极；磁场对电流的作用，使导体在磁场中受力运动；闭合电路的部分导体在磁场中切割磁感线，产生感应电流，是电磁感应现象。
8．【答案】A,B,C
【知识点】电磁感应
【解析】【解答】A．滑动时轮子可以自动发电，说明机械能转化为电能，是电磁感应原理，A符合题意；
B．LED装饰灯的核心是二极管，是由半导体材料制成，B符合题意；
C．LED装饰灯在电路中消耗电能，相当于用电器，C符合题意；
D．轮子中的LED装饰灯由一个不亮，其他的不受影响，说明是并联的，D不符合题意。
故答案为：ABC。
【分析】电磁感应：闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就产生电流，这种现象叫电磁感应，产生的电流叫感应电流。发电机的原理是根据电磁感应现象制成的。
9．【答案】A,C,D
【知识点】通电直导线周围的磁场；磁场对通电导线的作用；影响电磁铁磁性强弱的因素及其探究
【解析】【解答】A．由图①可知，这是电磁感应现象，闭合电路的部分导体在磁场中做切割磁感线运动时，导体中会产生感应电流，将机械能转化为电能，发电机就是应用了这一原理，A符合题意；
B．图②实验装置是用来研究通电导线在磁场中受力的作用的实验，而动圈式话筒的原理是电磁感应现象，B不符合题意；
C．图③探究的是电磁铁磁性强弱的影响因素，电磁继电器就是利用电磁铁来工作的，C符合题意；
D．磁悬浮列车是利用同名磁极相互排斥的原理工作的，D符合题意。
故答案为：ACD。
【分析】闭合电路的部分导体在磁场中做切割磁感线运动时，导体中就会产生感应电流，发电机就是利用这个原理制成的。
通电导体在磁场中受到力的作用，电动机就是利用这个原理制成的。
电磁铁是利用电流的磁效应。
磁极间的相互作用：同名磁极相互排斥，异名磁极相互吸引。
10．【答案】A,B,C,D
【知识点】电磁继电器的组成、原理和特点
【解析】【解答】A．由图可知，电流从下端流入电磁铁，根据安培定则可知，电磁铁上端是N极，A符合题意；
B．当电梯正常运行（即电梯不超载）时，压敏电阻较大，电磁铁磁性较弱，衔铁被弹簧拉起，动触点K与静触点A接触时，电动机转动，电梯正常运行，B符合题意；
CD．电梯超载时，压力增大，压敏电阻阻值减小，根据 I=UR 可知，电流增大，所以电磁铁磁性增强，衔铁被吸下，动触点K与静触点B接触，响铃的同时灯亮，CD符合题意。
故答案为：ABCD。
【分析】根据安培定则，判断通电螺线管的磁极位置；电磁铁的磁性随电流的增大而增大；电磁继电器中电磁铁磁性越强，吸引衔铁，接通电路。
11．【答案】B
【知识点】通电螺线管的磁场；安培定则
【解析】【解答】小磁针左端为N极，根据磁极间的相互作用可知，同名磁极相互排斥，异名磁极相互吸引，故该螺线管右端为S极，螺线管的左端为N极，根据安培定则，右手大拇指的方向为N极的指向，四指的方向即为电流的方向，故电流从B端流入。
【分析】根据小磁针判断螺线管的磁极，利用安培定则判断通电螺线管中的电流方向。
12．【答案】左右；发电
【知识点】电磁感应；发电机的构造和原理
【解析】【解答】如图所示，磁感线是竖直方向，当AB左右运动时，会切割磁感线，产生感应电流，是电磁感应现象。
发电机是根据电磁感应原理制造而成。
【分析】导体切割磁感线时，电路中产生感应电流，是发电机的工作原理。
13．【答案】南；磁场
【知识点】地磁场；通电直导线周围的磁场
【解析】【解答】地球是一个大磁体，司南是一个小磁体，根据磁极间的作用判断地磁场的磁极，根据地磁南极在地理北极附近，地磁北极在地理南极附近，指南针静止时它的南极指向地理的南方。
指南针放在通电导线附近发生了轻微偏转，说明受到磁场作用力，可以判断电流周围存在磁场。
【分析】根据磁极间的作用判断地磁场的磁极，指南针静止时它的南极指向地理的南方；电流周围存在磁场。
14．【答案】金属；电磁感应；发电
【知识点】电磁感应；发电机的构造和原理
【解析】【解答】金属探测器内有磁铁和线圈，当靠近金属物体时，相当于闭合电路的部分导体在切割磁感线，从而产生了感应电流，探测器发出警报，这种现象叫做电磁感应现象。
发电机的原理与它相同，也是利用电磁感应原理制成的。
【分析】电磁感应：闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就产生电流，这种现象叫电磁感应，产生的电流叫感应电流。发电机的原理是根据电磁感应现象制成的。
15．【答案】弱；b指向Q
【知识点】磁感线及其特点
【解析】【解答】由图可知，b点的磁感线较疏， a点磁感线较密，磁感线分布越密集该处的磁场越强，所以b点的磁场比a点的磁场弱。
磁体外部磁感线方向由N极指向S极，由此可知b点磁场方向为b指向Q。
【分析】磁感线的分布疏密可以反映磁场的强弱，越密越强，反之越弱。磁感线是有方向的，磁感线上的任何一点的切线方向跟小磁针放在该点的北极指向一致。
16．【答案】S；变大；2
【知识点】安培定则；电磁继电器的组成、原理和特点
【解析】【解答】根据线圈中电流方向和右手螺旋定则，可知电磁铁的下端为N极，上端为S极；
电磁铁的磁性与电流的大小有关，电流变大，则磁性变大。
由图可知，衔铁与触点2接触，电控照相机工作，拍摄违规车辆。
【分析】根据安培定则判断螺线管的磁极位置；电磁铁的磁性随电流的增大而增大；根据电磁继电器的工作原理，判断工作的用电器。
17．【答案】增大；电压
【知识点】电磁继电器的组成、原理和特点
【解析】【解答】由电路图可知，定值电阻与滑动变阻器串联接入电路，电流表测电路电流，当A板上压力增大时，滑动变阻器滑片向下移动，滑动变阻器接入电路的阻值变大，滑动变阻器分压变大，电压表示数变大，电路总电阻变大，由I=UR可知，电路中的电流变小，电流表示数变小，因此为使压力增大时，压力计的示数增大，应把电压表改装为压力计。
【分析】首先根据电路图分析电路的连接方式，然后结合欧姆定律和滑动变阻器接入电路电阻的变化分析电压表和电流表随压力增大其示数如何变化，示数增大的电表可改装为压力计。
18．【答案】解：如图所示：
【知识点】磁现象；通电螺线管的磁场；通电螺线管的极性和电流方向的判断
【解析】【解答】由题知，电磁铁外部的磁感线从N极出发回到S极，所以电磁铁上端为N极，下端是S极，因为地球仪悬浮，所以条形磁体和电磁铁相互靠近的部分为同名磁极，所以电磁铁的上端是S极，下端是N极；根据安培定则，可以判断电流从下端进入电磁铁，从上端流出，所以电源的下端是正极，上端是负极，如图所示：
【分析】磁极间同名磁极相互排斥；根据磁场方向判断磁极位置，结合安培定则判断螺线管中电流的方向。
19．【答案】解：如图所示：

【知识点】通电螺线管的磁场；通电螺线管的极性和电流方向的判断
【解析】【解答】小磁针N极方向是该处磁场方向，所以通电螺线管外部磁场方向从左向右，通电螺线管左边是N极，由右手定则可知导线中电流方向是顺向环绕，电源的右边是正极，如图所示：
【分析】根据安培定则判断出电流的方向从而判断电源的正负极。
20．【答案】解：如图所示：
【知识点】磁现象；安培定则
【解析】【解答】小磁针N极靠近螺线管的左端，由磁极间的相互作用规律可知，所以螺线管的左端为S极，右端为N极，根据安培定则，螺线管中的电流应由左侧流进，右侧流出，所以电源左端为正极，右端为负极；螺线管外部磁感线由N极到S极，如图所示：
。
【分析】磁极间的相互作用规律及安培定则，进行解答。
21．【答案】解：如图所示：
【知识点】磁现象
【解析】【解答】由题意可知，剪断细线后，甲向上做加速运动，甲受到的合力方向向上，随着甲乙之间的距离增加，排斥力不断减小，因此在甲加速上升的过程中，甲受到的合力不断减小，当排斥力减小到与甲的重力相等时，甲受到的合力为零，由于惯性，此时甲会继续向上运动，甲受到的排斥力进一步减小，重力大于排斥力，此时甲受到的合力方向向下，大小小于甲的重力，但合力的大小逐渐增大，当甲到达A点后向B点运动的过程中，甲只受到竖直向下的重力，甲的合力方向竖直向下，大小为甲的重力大小，因此整个过程中甲受到合力先减小后增加到重力大小再保持不变，方向是先向上后向下，大致图象如图所示：
【分析】磁极间同名磁极相互排斥；磁极间距离减小，磁性变强；物体静止时，受到平衡力。
22．【答案】（1）快
（2）1、4、5；强
【知识点】产生感应电流的条件；探究电磁感应现象的实验
【解析】【解答】（1）比较1、2、3三组数据可知，在磁场强弱一定时，导体切割磁感线速度越快，电流计指针偏转格数越大，说明产生的感应电流越大，说明感应电流的大小与导体切割磁感线速度有关，当磁场强弱一定时，导体切割磁感线速度越快，感应电流越大。
（2）要探究感应电流的大小与磁场强弱的关系，要控制导体切割磁感线速度相同，只改变磁场强弱，比较电流计指针偏转格数，电流计指针偏转格数越大，说明产生的感应电流越大，因此由1、4、5三组数据可知，当导体棒切割磁感线速度一定时，磁场越强，产生的感应电流越大。
【分析】（1）探究感应电流的大小和导线切割磁感线的速度的关系时，改变切割的速度，保持其他不变；
（2）探究感应电流大小和磁场强弱的关系时，要使磁场强弱不同，其他条件相同；磁场越强，感应电流越大。
23．【答案】（1）电流/通电线圈；电流方向相反
（2）换向器；刚转过
（3）不能；不处于
【知识点】直流电动机的构造原理与工作过程
【解析】【解答】（1） 电动机的工作原理是磁场对电流有力的作用；甲图中，线圈左右两边框ab、cd中电流方向相反，所以两边框ab、cd的受力方向相反；
（2）乙图中的线圈加装了换向器，所以可以持续转动；工作原理是该装置能在线圈刚转过平衡位置时，自动改变线圈中的电流方向；
（3）丙图中用漆包线绕成矩形线圈，将线圈两端的漆全部刮去后放入磁场，不能改变线圈中电流方向，所以闭合开关，线圈在磁场中不能沿某一方向持续转动；
线圈平面和磁场垂直的位置为平衡位置，所以图丙中不是平衡位置。
【分析】（1） 电动机的工作原理是磁场对电流有力的作用；力的方向与磁场方向和线圈中电流方向有关；
（2）电动机中的换向器工作原理：在线圈刚转过平衡位置时，自动改变线圈中的电流方向，让线圈沿某一方向持续转动；
（3）线圈平面和磁场垂直的位置为平衡位置。
24．【答案】（1）铁镍合金
（2）化学；电动机
【知识点】磁场对通电导线的作用
【解析】【解答】（1）铁镍合金是磁性材料能被磁铁吸引，铝和铜不是磁性材料，不能被磁铁吸引。
（2）给手机在充电时，消耗电能，得到化学能，电池把电能转化为化学能储存起来。
手机中的扬声器的原理与电动机的原理相同，在工作时利用磁场对电流的作用，将电能转化为机械能。
【分析】（1）铁能被磁铁吸引，铝、铜、锌不能被磁铁吸引。
（2）判断能量转化过程，关键看清该过程中消耗了哪种形式的能，进而又产生了那种形式的能即可；动圈式话筒的原理与发动机原理都是把动能转成电能，利用的是电磁感应规律；而扬声器的原理与电动机的原理是相同的，都是把电能转化为机械能。
25．【答案】（1）N
（2）N
（3）相反
【知识点】安培定则；通电螺线管的极性和电流方向的判断
【解析】【解答】（1）根据安培定则，伸出右手握住螺线管，四指弯向电流的方向，拇指指向螺线管的A端，所以A端为N极。
（2）根据安培定则，伸出右手握住螺线管，四指弯向电流的方向，拇指指向螺线管的B端，所以B端为N极。
（3）由于地磁北极在地理南极附近，根据安培定则，用拇指指向N极，四指的方向为电流方向，所以电流自东向西，与地球自转的方向相反。
【分析】（1）根据安培定则判断通电螺线管的磁极位置；
（2）根据安培定则，判断通电直导线的磁场；
（3）利用安培定则，结合磁极位置和电流方向，判断切割方向。实验次数
1
2
3
4
5
磁场强弱（磁铁个数）
1个
1个
1个
2个
3个
导体切割磁感线速度
慢速
中速
快速
慢速
慢速
电流计指针偏转格数
1格
2.5格
4格
2格
3格
