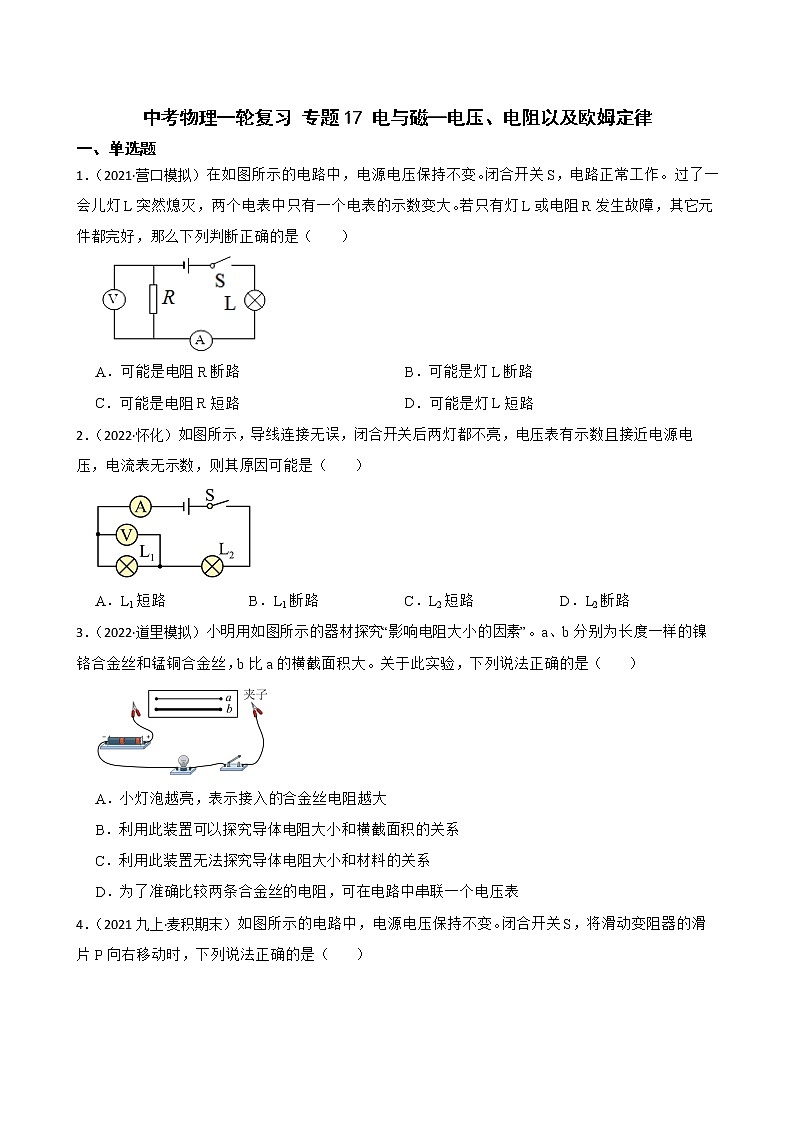

一、单选题
1．（2021·营口模拟）在如图所示的电路中，电源电压保持不变。闭合开关S，电路正常工作。过了一会儿灯L突然熄灭，两个电表中只有一个电表的示数变大。若只有灯L或电阻R发生故障，其它元件都完好，那么下列判断正确的是（ ）
A．可能是电阻R断路B．可能是灯L断路
C．可能是电阻R短路D．可能是灯L短路
2．（2022·怀化）如图所示，导线连接无误，闭合开关后两灯都不亮，电压表有示数且接近电源电压，电流表无示数，则其原因可能是（ ）
A．L1短路B．L1断路C．L2短路D．L2断路
3．（2022·道里模拟）小明用如图所示的器材探究“影响电阻大小的因素”。a、b分别为长度一样的镍铬合金丝和锰铜合金丝，b比a的横截面积大。关于此实验，下列说法正确的是（ ）
A．小灯泡越亮，表示接入的合金丝电阻越大
B．利用此装置可以探究导体电阻大小和横截面积的关系
C．利用此装置无法探究导体电阻大小和材料的关系
D．为了准确比较两条合金丝的电阻，可在电路中串联一个电压表

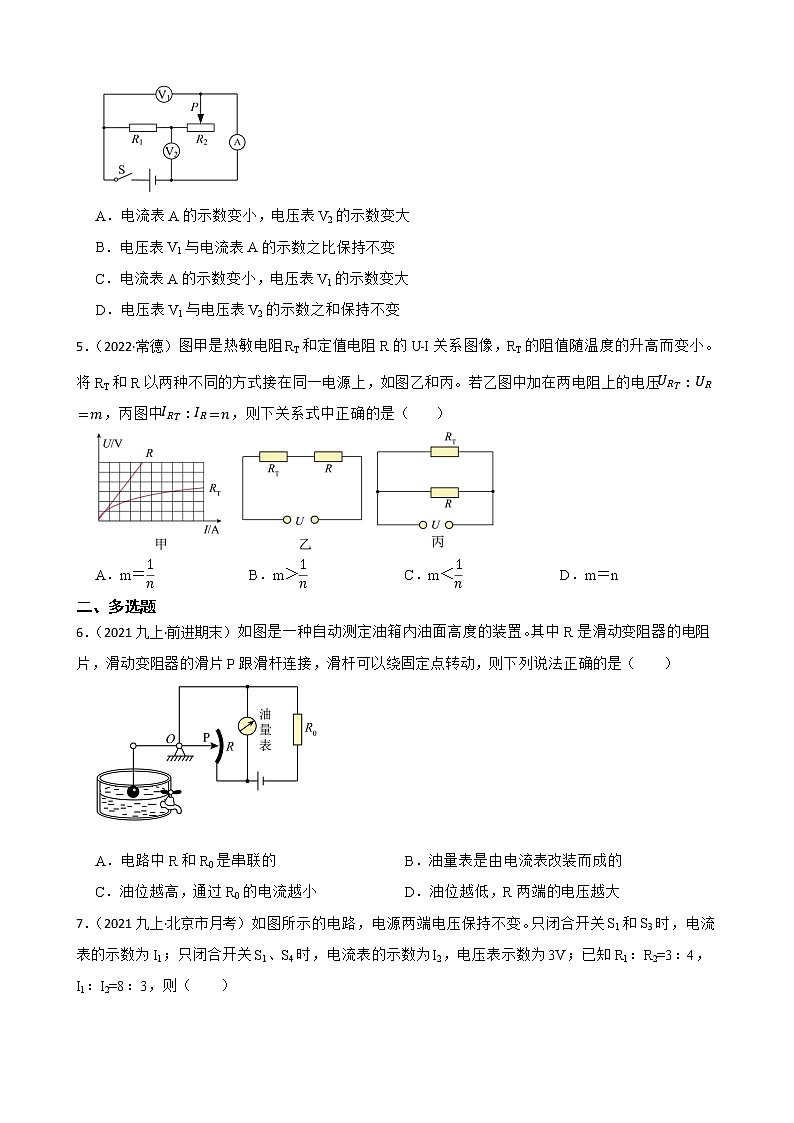

4．（2021九上·麦积期末）如图所示的电路中，电源电压保持不变。闭合开关S，将滑动变阻器的滑片P向右移动时，下列说法正确的是（ ）
A．电流表A的示数变小，电压表V2的示数变大
B．电压表V1与电流表A的示数之比保持不变
C．电流表A的示数变小，电压表V1的示数变大
D．电压表V1与电压表V2的示数之和保持不变
5．（2022·常德）图甲是热敏电阻RT和定值电阻R的U﹣I关系图像，RT的阻值随温度的升高而变小。将RT和R以两种不同的方式接在同一电源上，如图乙和丙。若乙图中加在两电阻上的电压URT：UR＝m，丙图中IRT：IR＝n，则下关系式中正确的是（ ）
A．m＝1nB．m＞1nC．m＜1nD．m＝n
二、多选题
6．（2021九上·前进期末）如图是一种自动测定油箱内油面高度的装置。其中R是滑动变阻器的电阻片，滑动变阻器的滑片P跟滑杆连接，滑杆可以绕固定点转动，则下列说法正确的是（ ）
A．电路中R和R0是串联的B．油量表是由电流表改装而成的
C．油位越高，通过R0的电流越小D．油位越低，R两端的电压越大

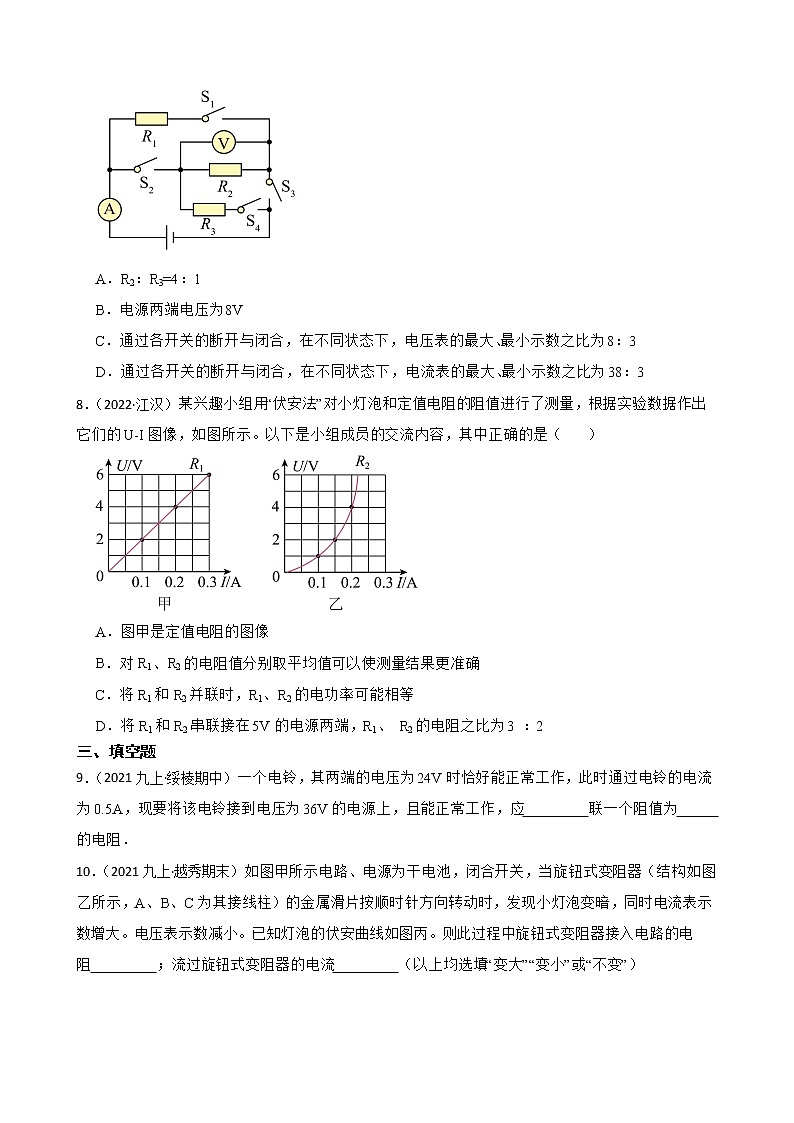

7．（2021九上·北京市月考）如图所示的电路，电源两端电压保持不变。只闭合开关S1和S3时，电流表的示数为I1；只闭合开关S1、S4时，电流表的示数为I2，电压表示数为3V；已知R1：R2=3：4，I1：I2=8：3，则（ ）
A．R2：R3=4：1
B．电源两端电压为8V
C．通过各开关的断开与闭合，在不同状态下，电压表的最大、最小示数之比为8：3
D．通过各开关的断开与闭合，在不同状态下，电流表的最大、最小示数之比为38：3
8．（2022·江汉）某兴趣小组用“伏安法”对小灯泡和定值电阻的阻值进行了测量，根据实验数据作出它们的U-I图像，如图所示。以下是小组成员的交流内容，其中正确的是（ ）
A．图甲是定值电阻的图像
B．对R1、R2的电阻值分别取平均值可以使测量结果更准确
C．将R1和R2并联时，R1、R2的电功率可能相等
D．将R1和R2串联接在5V的电源两端，R1、 R2的电阻之比为3 ：2
三、填空题
9．（2021九上·绥棱期中）一个电铃，其两端的电压为24V时恰好能正常工作，此时通过电铃的电流为0.5A，现要将该电铃接到电压为36V的电源上，且能正常工作，应 联一个阻值为 的电阻．
10．（2021九上·越秀期末）如图甲所示电路、电源为干电池，闭合开关，当旋钮式变阻器（结构如图乙所示，A、B、C为其接线柱）的金属滑片按顺时针方向转动时，发现小灯泡变暗，同时电流表示数增大。电压表示数减小。已知灯泡的伏安曲线如图丙。则此过程中旋钮式变阻器接入电路的电阻 ；流过旋钮式变阻器的电流 （以上均选填“变大”“变小”或“不变”）
11．（2022·江西）如图所示，电源电压不变。当开关S1断开时，电压表的示数 ，电流表的示数 。（均选填“变大”“变小”或“不变”）
12．（2022·龙江模拟）利用如图甲所示的电路，实验探究“保持电压不变时，电流跟电阻的关系”。实验中，先用5Ω的电阻做完实验后，接着断开开关将电阻改成10Ω，闭合开关后，应向 （选填左或右）端移动变阻器滑片P，直到电压表的示数为 V（图乙）为止，读出电流表的示数。
13．（2022·广元）如图所示电路中，a、b、c分别是三只电表（电压表或电流表），R1=10Ω，R2=20Ω，电源电压恒为6V，闭合开关S。当电表a、b为电流表，c为电压表时，电表a的示数为 A；当电表a、b为电压表，c为电流表，电表b的示数为 V。
14．（2022·桂林）在物理兴趣小组的活动中，小桂按如图所示的电路图连接电路，电源电压恒定为10V，R0为滑动变阻器，R、Rx为定值电阻，且R
