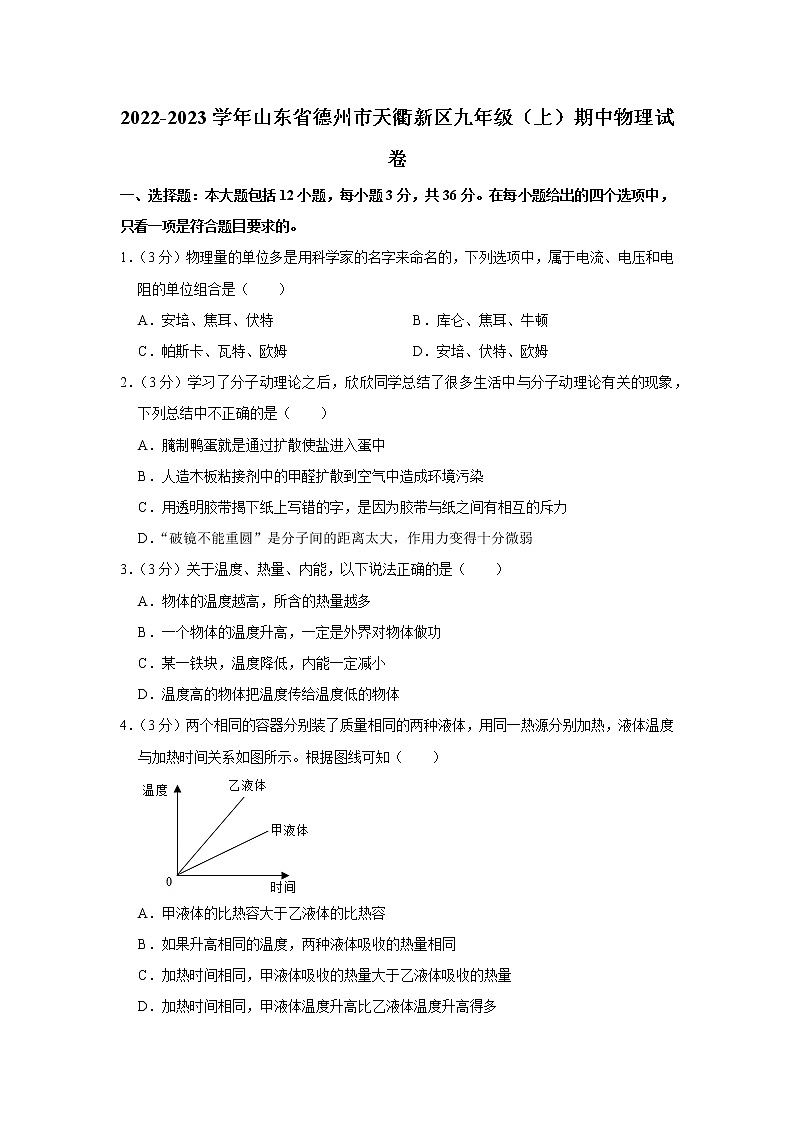

2022-2023学年山东省德州市天衢新区九年级（上）期中物理试卷
一、选择题：本大题包括12小题，每小题3分，共36分。在每小题给出的四个选项中，只看一项是符合题目要求的。
1．（3分）物理量的单位多是用科学家的名字来命名的，下列选项中，属于电流、电压和电阻的单位组合是（　　）
A．安培、焦耳、伏特 B．库仑、焦耳、牛顿
C．帕斯卡、瓦特、欧姆 D．安培、伏特、欧姆
2．（3分）学习了分子动理论之后，欣欣同学总结了很多生活中与分子动理论有关的现象，下列总结中不正确的是（　　）
A．腌制鸭蛋就是通过扩散使盐进入蛋中
B．人造木板粘接剂中的甲醛扩散到空气中造成环境污染
C．用透明胶带揭下纸上写错的字，是因为胶带与纸之间有相互的斥力
D．“破镜不能重圆”是分子间的距离太大，作用力变得十分微弱
3．（3分）关于温度、热量、内能，以下说法正确的是（　　）
A．物体的温度越高，所含的热量越多
B．一个物体的温度升高，一定是外界对物体做功
C．某一铁块，温度降低，内能一定减小
D．温度高的物体把温度传给温度低的物体
4．（3分）两个相同的容器分别装了质量相同的两种液体，用同一热源分别加热，液体温度与加热时间关系如图所示。根据图线可知（　　）

A．甲液体的比热容大于乙液体的比热容
B．如果升高相同的温度，两种液体吸收的热量相同
C．加热时间相同，甲液体吸收的热量大于乙液体吸收的热量
D．加热时间相同，甲液体温度升高比乙液体温度升高得多

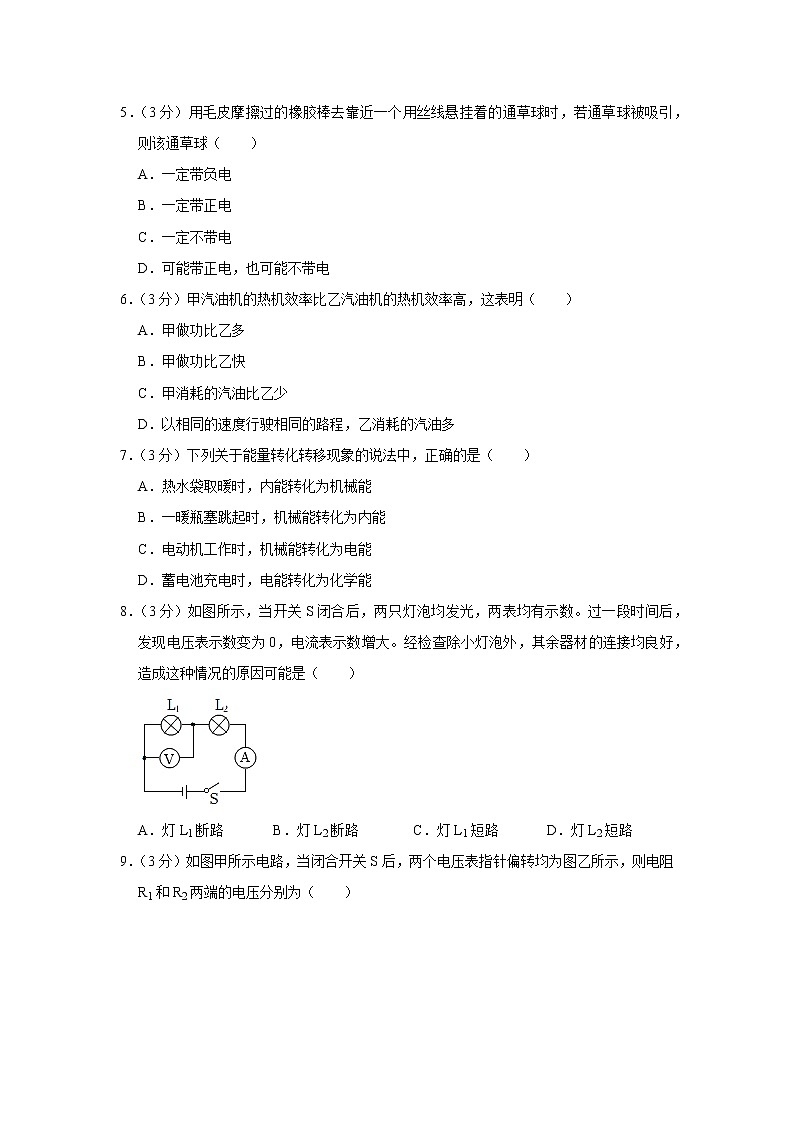

5．（3分）用毛皮摩擦过的橡胶棒去靠近一个用丝线悬挂着的通草球时，若通草球被吸引，则该通草球（　　）
A．一定带负电
B．一定带正电
C．一定不带电
D．可能带正电，也可能不带电
6．（3分）甲汽油机的热机效率比乙汽油机的热机效率高，这表明（　　）
A．甲做功比乙多
B．甲做功比乙快
C．甲消耗的汽油比乙少
D．以相同的速度行驶相同的路程，乙消耗的汽油多
7．（3分）下列关于能量转化转移现象的说法中，正确的是（　　）
A．热水袋取暖时，内能转化为机械能
B．一暖瓶塞跳起时，机械能转化为内能
C．电动机工作时，机械能转化为电能
D．蓄电池充电时，电能转化为化学能
8．（3分）如图所示，当开关S闭合后，两只灯泡均发光，两表均有示数。过一段时间后，发现电压表示数变为0，电流表示数增大。经检查除小灯泡外，其余器材的连接均良好，造成这种情况的原因可能是（　　）

A．灯L1断路 B．灯L2断路 C．灯L1短路 D．灯L2短路
9．（3分）如图甲所示电路，当闭合开关S后，两个电压表指针偏转均为图乙所示，则电阻R1和R2两端的电压分别为（　　）

A．8V 2V B．10V 2V C．2V 8V D．2V 10V
10．（3分）如图所示的电路中，电源两端电压保持不变。开关S闭合，灯L正常发光，将滑动变阻器的滑片P向右滑动，则下列说法中正确的是（　　）

A．电压表的示数变大，灯L变亮
B．电压表的示数变小，灯L变暗
C．电流表的示数变大，灯L变暗
D．电流表的示数变小，灯L变亮
11．（3分）根据欧姆定律的公式I＝可以推导出R＝，关于这个导出公式的说法正确的是（　　）
A．导体电阻的大小跟导体两端的电压成正比
B．导体电阻的大小跟导体中的电流成反比
C．当导体两端的电压为零时，导体的电阻也为零
D．导体的电阻跟导体两端的电压和通过导体的电流强弱无关
12．（3分）为保证司乘人员的安全，轿车上设有安全带未系提示系统，当乘客坐在座椅上时，座椅下的开关S1闭合，若未系安全带，则开关S2断开，仪表盘上的指示灯亮起；若系上安全带，则开关S2闭合，指示灯熄灭。下列设计最合理的电路图是（　　）
A． B．
C． D．
二、填空题：本大题包括6个小题，每个空1分，共18分。
13．（2分）春天梅花绽放的时候，距离梅花很远的地方就能闻到花的香味，这是 　 　现象，炒菜是通过 　 　方式增大菜的内能的。
14．（3分）跟丝绸摩擦过的玻璃棒带　 　电，如图所示，用该玻璃棒去接触验电器的金属球，金属箱片张开一定的角度，此时金属箱片　 　了电子（选填“失去”或“得到”），发现验电器的金属箔片张开，其原因是　 　。

15．（4分）如图所示是某四冲程汽油机工作状态的示意图，由图可以看出，此时它正处在　 　冲程，该冲程能量转化的情况是　 　。若该汽油机飞轮转速为1800r/min，则它每秒钟对外做功　 　次。

16．（3分）如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中，刚这两段导体的电阻关系为RAB　 　RBC（填＞、＜、＝），通过它们的电流大小关系为IAB　 　IBC（填＞、＜、＝），两端的电压UAB　 　UBC（填＞、＜、＝）。

17．（2分）如图所示，若电源电压为8V，电压表的示数是3V，则灯L1两端的电压为　 　V，灯L2两端的电压为　 　V。

18．（4分）如图所示，当开关S闭合时，电流表A1的示数是4A，电流表A2的示数是1.5A，电流表A3的示数是3.5A，则通过灯L1的电流是　 　A，通过灯L2的电流是　 　A，通过灯L3的电流是　 　A．在此电路中，L1、L2、L3的连接方式是　 　联。

三、作图与实验题：本大题包括6个小题，共30分。
19．（3分）请根据如图所示的实物图，在方框中画出对应的电路图。

20．（3分）小明利用如图所示的装置探究“水和沙子吸热本领的大小”，实验数据记录如下：
（1）设计实验方案时，小明确定以下需控制的变量，其中多余的是 　 　。
A.采用完全相同的加热方式
B.酒精灯里所加的酒精量相同
C.取质量相同的水和沙子
D.盛水和沙子的容器相同
（2）在此实验中，用 　 　来表示物质吸收热量的多少。
（3）分析实验数据可知：质量相同的水和沙子，升高相同的温度时，水吸收的热量 　 　（填“大于”或“小于”）沙子吸收的热量。

21．（5分）在探究“串联电路电压的规律”实验中，小明将两节新干电池串联作为电源。
（1）按如图甲所示的电路图连接电路，小明刚连接好最后一根导线，两灯立即发光，这说明他在连接电路时没有 　 　；
（2）如果甲组的同学发现电压表出现了如图乙所示的现象，则他们在实验时出现问题的原因可能是 　 　；
（3）在测量过L1两端的电压后，小明为了节省时间，采用以下方法测量L2的电压；电压表所接的B接点不动，只断开A接点，并改接到C接点上。实验中他发现不能测出L2两端电压原因是 　 　；
（4）最终测出AB、BC、AC间的电压记录在表格中，小明同学依据本次实验数据得出的结论。这个实验在设计方案上存在的不足之处是 　 　，可进行的改进是 　 　。
UAB/V
UBC/V
UAC/V
3.1
1.4
4.5
22．（6分）在探究影响导体电阻大小的因素时，小明作出了如下猜想：导体的电阻可能与①导体的长度有关、②导体的横截面积有关、③导体的材料有关。
实验室提供了4根电阻丝，其规格、材料如表所示。
编号
材料
长度/m
模板面积
/mm2
A
镍铬合金
0.5
0.5
B
镍铬合金
1.0
0.5
C
镍铬合金
0.5
1.0
D
锰铜合金
0.5
0.5
（1）如图所示电路图是“探究影响导体电阻大小因素”的实验电路，在M、N之间分别接上不同的导体，则通过观察 　 　的示数来比较导体电阻的大小，这种研究方法叫 　 　，在本次实验中还采用了物理学中另一种研究方法叫 　 　。
（2）有同学认为：可以根据灯泡亮度的变化来判断接入的电阻丝的变化情况，老师指出：此实验中这种方法不够严谨。这是因为电源电压一定时，所选电阻丝的阻值相差太小，灯泡亮度变化 　 　（选填“明显”或“不明显”）。
（3）为了验证上述猜想①，应该选用编号 　 　两根电阻丝分别接入电路进行实验。
（4）分别将A和C两电阻丝接入如图电路中M、N两点间，C的电流表示数大，由此，初步得到的结论是：　 　。

23．（7分）某学习小组在“探究通电导体中电流与电阻的关系”的实验中，连接了如图甲所示的电路（电源电压保持4.5V不变）。

（1）请你用笔画线代替导线将甲图的实物电路连接完整（要求：滑动变阻器的滑片P向右移动时电路中的电流变大，导线不能交叉）。
（2）连接电路时，开关应该 　 　（选填“闭合”或“断开”）、闭合开关前，滑动变阻器的滑片P应置于最 　 　（选填“左”或“右”）端。
（3）连接好电路后，闭合开关，发现电压表示数接近电源电压，电流表几乎无示数，则故障为定值电阻R 　 　（选填“断路”或“短路”）。
（4）当R的电阻由5Ω更换为10Ω时，闭合开关后，应该将滑动变阻器的滑片P向 　 　（选填“左”或“右”）端滑动，从而达到控制R两端的 　 　不变的目的。
（5）分析图乙得到的结论是：　 　。
24．（6分）用如图甲所示电路测量正常工作时电压为2.5V的小灯泡的电阻，根据实验数据绘制的小灯泡的I﹣U图象如图丙所示。

（1）用笔画线代替导线，将图甲所示电路补充完整。
（2）排除故障后进行实验，当滑动变阻器的滑片位于某一位置时，电流表示数如图乙所示，为 　 　A。
（3）由图丙可知，小灯泡正常发光时的电阻为 　 　Ω。
（4）从图象还可以看出，小灯泡灯丝的电阻随电压的增大而逐渐 　 　（选填“变大”或“变小”）。从物理学角度分析，造成这一现象的原因是 　 　。
（5）实验中测出了小灯泡在不同电压下的灯丝电阻，有些同学认为可以进一步求出它们的平均值以减小误差，这个做法 　 　（选填“正确”或“不正确”）。
四、计算题：本大题包括3个小题，共16分。解答时应写出必要的文字说明、公式和重要的演算步骤，只写最后答案的不能得分。
25．（6分）国家提倡节能减排，各地“煤改气”正在积极进行，某同学计算他家天然气烧水的热效率，将2kg的水倒入烧水壶中，并测出水温为20℃，在一个标准大气压下，把水刚加热到100℃时，测出消耗天然气0.048m3，已知水的比热容c水＝4.2×103J/（kg•℃），天然气热值约为q＝4.0×107J/m3。
求：（1）将这些水烧开，需吸收多少热量；
（2）在这种情况下，燃烧的天然气放出了多少热量；
（3）他家天然气灶的效率。
26．（6分）如图所示的电路，R1＝30Ω，R2＝20Ω，开关S闭合后，电流表A的示数为0.4A．求：
（1）电源的电压；
（2）通过R2的电流；
（3）干路中的电流。

27．（4分）在如图所示的电路中，电源两端的电压为10V保持不变，电阻R1＝4Ω。当开关闭合后，电压表示数为6V，求：
（1）电流表的示数I；
（2）电阻R2的阻值。


2022-2023学年山东省德州市天衢新区九年级（上）期中物理试卷
参考答案与试题解析
一、选择题：本大题包括12小题，每小题3分，共36分。在每小题给出的四个选项中，只看一项是符合题目要求的。
1．【解答】解：物理学中，电流、电压和电阻的单位分别是安培、伏特、欧姆，故ABC错误，D正确。
故选：D。
2．【解答】解：
A、把鸭蛋放在盐水里一段时间，鸭蛋就变咸了，这就是鸭蛋与盐之间的扩散现象，是分子热运动的表现，故A正确；
B、由于分子在不停地做无规则的运动，故人造木板粘接剂中的甲醛扩散到空气中造成环境污染，故B正确；
C、用透明胶带揭下纸上写错的字，是因为胶带与纸之间有相互的引力，故C错误；
D、当分子间的距离大于分子直径的10倍时，分子间的作用力就变得十分微弱了，“破镜不能重圆”就是分子间的距离太大，作用力变得十分微弱的缘故，故D正确。
故选：C。
3．【解答】解：A、热量是一个过程量，只能说吸收热量或放出热量，故A错误；
B、一个物体的温度升高，不一定是外界对物体做功，还可能是吸收了热量。故B错误；
C、物体的内能变化，温度不一定发生变化，但是温度发生变化时，内能一定发生变化。故C正确；
D、发生热传递的条件是存在温度差，热量从高温物体传向低温物体，故D错误。
故选：C。
4．【解答】解：A、根据下面的图象可知：质量相同的甲、乙两种液体升高相同的温度，甲的加热时间更长，吸收的热量更多，根据公式Q吸＝cm（t﹣t0），质量、升高的温度一定时，吸收的热量和物质的比热容成正比，甲吸收的热量多说明甲的比热容大，所以A是正确的；
B、根据下面的图象可知：质量相同的甲、乙两种液体升高相同的温度，甲的加热时间更长，吸收的热量更多，所以B是错误的；
C、同一热源加热，相同的时间内甲、乙两种液体吸收的热量就是相同的，所以C是错误的；
D、根据下面的图象可知：质量相同的甲、乙两种液体加热相同的时间，乙的温度升高值更大，所以D是错误的。
图象如下：

故选：A。
5．【解答】解：两个物体相互吸引时，两个物体可带异种电荷或：一个带电，另一个不带电。
毛皮摩擦过的橡胶棒带负电，则通草球可能带正电，也可能不带电。
故选：D。
6．【解答】解：
AC、汽油机的效率是汽油机用来做有用功的能量与燃料完全燃烧放出的能量之比。
甲的汽油机效率比乙的汽油机效率高，说明消耗相同的油，甲做的功多；做同样多的功，甲消耗的油少。AC没有注意控制变量，故AC都错；
B、机械效率是表示热机性能的，与做功快慢（功率）无关，故B错误；
D、以相同的速度行驶相同的路程，意思是说做了相同的有用功，乙消耗的汽油多（总功多），乙的效率低，故D正确。
故选：D。
7．【解答】解：A、利用热水袋取暖时，热水袋温度降低内能减少，人体获得热量，所以是内能的转移，故A错误；
B、暖瓶塞跳起时，瓶内空气的内能减少，瓶塞获得了机械能，所以是内能转化为机械能，故B错误；
C、电动机工作时，消耗电能，得到机械能，所以是电能转化为机械能，故C错误；
D、蓄电池充电时，消耗电能得到化学能，所以是电能转化为化学能，故D正确。
故选：D。
8．【解答】解：根据电路图可知，两灯泡串联，电压表测量L1两端电压，电流表测量电路中的电流；
A、如果灯L1断路，则电路中无电流，电流表示数为0；电压表与电源之间是接通的，测量的是电源电压，有示数，故A错误；
B、如果灯L2都断路，则整个电路断路，电路中无电流，两表都无示数，故B错误；
C、如果灯L1短路，电压表被短路，电压表无示数，电路为L2的基本电路，电流表示数变大，故C正确；
D、如果灯L2短路，则电压表测量的是电源电压，电压表有示数，电流表有示数，示数变大，故D错误。
故选：C。
9．【解答】解：由电路图可知，两电阻串联，电压表V1测电源的电压，电压表V2测R2两端的电压，
因串联电路中总电压等于各分电压之和，且两电压表指针位置相同确定量程，
所以，电压表V1的量程为0～15V，分度值为0.5V，则电源的电压U＝10V，
电压表V2的量程为0～3V，分度值为0.1V，则R2两端的电压U2＝2V，
则R1两端的电压：
U1＝U﹣U2＝10V﹣2V＝8V。
故选：A。
10．【解答】解：将滑动变阻器的滑片P向右滑动时，接入电路的电阻变大，电路的总电阻变大；
根据I＝可知，电路中的电流变小，即电流表的示数变小；
根据U＝IR可知，灯泡两端的电压变小，由P＝UI可知，灯泡的实际功率变小，故灯泡变暗。
故选：B。
11．【解答】解：公式R＝只说明导体电阻的大小是导体两端的电压与通过导体的电流大小的比值，与它两端的电压和通过的电流无关，当电压为0时，电阻大小不变。
故选：D。
12．【解答】解：
由题知，S1闭合、开关S2断开指示灯亮，S2闭合，指示灯熄灭。
A、指示灯与S1串联，与S2并联，乘客坐下时S1闭合指示灯亮，系上安全带时S2闭合，指示灯被短路熄灭，但出现电源短路，不符合题意；
B、两开关并联后与指示灯串联，无论是乘客坐下时S1闭合还是系上安全带时S2闭合，指示灯都会发光，不符合题意；
C、两开关串联，只有乘客坐下，系上安全带S2闭合时指示灯才会发光，不符合题意；
D、指示灯与S1串联，与S2并联，乘客坐下时S1闭合指示灯亮，系上安全带时S2闭合，指示灯被短路熄灭，并且不会出现电源短路，符合题意。
故选：D。
二、填空题：本大题包括6个小题，每个空1分，共18分。
13．【解答】解：距离梅花很远的地方就能闻到花的香味，这是扩散现象，说明分子在不停无规则运动；炒菜是通过热传递方式增大菜的内能的。
故答案为：扩散；热传递。
14．【解答】解：用丝绸摩擦过的玻璃棒带正电，接触验电器的金属球，电荷通过验电器的金属球传给金属杆传给两片金属箔，两片金属箔带同种电荷，即由于同种电荷相互排斥而张开。带正电是由于失去电子而导致的，所以此时验电器的金属箔上带正电，所以金属箔失去电子。
故答案为：正；失去；同种电荷相互排斥。
15．【解答】解：（1）从图中可以看出，火花塞点火和活塞向下移动的特点，可以判断这个冲程是做功冲程，此冲程中，内能转化为机械能。
（2）飞轮的转速是1800r/min，所以每秒转动的圈数为30r，因为飞轮转动一圈完成两个冲程，所以1s可以完成2×30＝60个冲程；
因为完成四个冲程，对外做功一次，所以1s可以做功15次。
故答案为：做功；内能转化为机械能；15。
16．【解答】解：导体AB和BC由同种材料制成、长度相同，由图可知导体AB横截面积比BC的小，则RAB＞RBC；
两段导体串联，通过两导体的电流相等，即IAB＝IBC；
根据U＝IR可知，UAB＞UBC。
故答案为：＞；＝；＞。
17．【解答】解：由图可知，电压表V与灯泡L2并联，测量的是L2两端的电压；则灯L2 两端的电压为3V；
由串联电路电压规律可知，L1两端电压U1＝U﹣U2＝8V﹣3V＝5V。
故答案为：5；3。
18．【解答】解：由电路图可知，三个灯泡并联，电流表A1测干路电流，电流表A3测流过灯L1与L2的电流，电流表A2测流过灯L2与L3的电流；
根据并联电路电流规律可知：
I1+I2+I3＝4A﹣﹣﹣﹣①
I1+I2＝3.5A﹣﹣﹣﹣②
I2+I3＝1.5A﹣﹣﹣﹣③
解得，I1＝2.5A；I2＝1A；I3＝0.5A。
则通过灯L1的电流是2.5A，通过灯L2的电流是1A，通过灯L3的电流是0.5A。
故答案为：2.5；1；0.5； 并。
三、作图与实验题：本大题包括6个小题，共30分。
19．【解答】解：由实物图知，两灯并联，开关S和电流表A2在干路上，电流表A1在L2支路上，由此画出电路图如图所示：

20．【解答】解：1）AD、采用完全相同的加热方式，盛水和沙子的容器相同是为了确保水和沙子吸热相同，AD有必要；
B、酒精灯里所加的酒精量相同，与实验无关，B没有必要；
C、实验中要控制不同物质的质量相同，故取质量相同的水和沙子，C有必要；
故选B；
（3）根据转换法，在此实验中，用加热时间来表示物质吸收热量的多少；
（4）分析实验数据可知：质量相同的水和沙子，升高相同的温度时，水加热时间长，即水吸收的热量大于沙子吸收的热量。
故答案为：（1）B；（2）加热时间；（3）大于。
21．【解答】解：（1）按如图甲所示的电路图连接电路，小明刚连接好最后一根导线，两灯立即发光，这说明他在连接电路时没有断开开关；
（3）已测量L1两端的电压，则与A相连的为电压表的正接线柱，与B相连的为电压表的负接线柱，若电压表所接的B接点不动，只断开A接点，并改接到C接点上，则电流从电压表负接线柱流入了，即实验中电压表正负接线柱接反了，故不能测出L2两端电压。
（4）这个实验在设计方案上存在的不足之处是：只根据一组数据得出的结论有偶然性；为得出普遍性的结论，要换用不同规格的灯泡多次实验。
故答案为：（1）断开开关；（2）电压表的量程选择过大；（3）电压表的正负接线柱接反了；（4）只根据一组数据得出的结论有偶然性；为得出普遍性的结论，要换用不同规格的灯泡多次实验。
22．【解答】解：（1）在M、N之间分别接上不同的导体，则通过观察电流表的示数来比较导体电阻的大小，这里用到了转换法；在本次实验中要研究多个变量对导体电阻的影响，还采用了控制变量法；
（2）有同学认为：电阻越小，电路中的电流越大，灯泡越亮，可以根据灯泡亮度的变化来判断接入的电阻丝阻值的变化情况。老师指出：此实验中这种方法不可取，这是因为电源电压一定时，所选电阻丝的阻值相差太小，灯泡亮度变化不明显；
（3）根据控制变量法，可知要探究“导体的电阻可能与导体的长度有关”，要保持导体的材料和横截面积相同，而导体长度不同，由此分析表格数据可知应该选用编号A和B的导体；
（4）将A和C两电阻丝接入图示电路中从M、N两点间，发现接C电阻丝时电流表示数较大，可知C对电流的阻碍作用小，说明C电阻丝的阻值小于A电阻丝，而分析表格数据可知A和C两电阻的材料和长度相同，横截面积不同，且SA＜SB，由此可知得出结论：当导体的材料和长度相同，导体电阻跟导体的横截有关，且横截面积越小，阻值越大；横截面积越大，阻值越小。
故答案为：（1）电流表；（2）不明显；（3）A；B；（4）当导体的材料和长度相同，导体电阻跟导体的横截有关，且横截面积越小，阻值越大；横截面积越大，阻值越小。
23．【解答】解：（1）滑动变阻器的滑片P向右移动时电路中的电流变大，说明滑动变阻器阻值变小，故滑动变阻器选用右下接线柱与定值电阻串联在电路中，如下图所示：
；
（2）为了保护电路，连接电路时，开关应该断开，闭合开关前，滑动变阻器的滑片P应置于阻值最大处，即最左端；
（3）连接好电路后，闭合开关，发现电流表几乎无示数，说明电路可能断路，电压表示数接近电源电压，说明电压表与电源连通，则与电压表并联的电路以外的电路是完好的，则与电压表并联的电路断路了，即故障为定值电阻R断路；
（4）实验中，当把5Ω的电阻换成10Ω的电阻后，根据分压原理，电阻两端的电压变大，研究电流与电阻关系时要控制电压不变，根据串联电路电压的规律，要增大滑动变阻器两端的电压，由分压原理，要增大滑动变阻器电阻阻值，故应把滑动变阻器滑片向左端滑动，从而达到控制R两端的电压不变的目的
（5）由图乙可知，电流与电阻的乘积为U＝IR＝0.6A×5Ω＝……＝0.2A×15Ω＝3V，为一定值，故得出的结论为：当电压一定时，通过导体的电流与导体的电阻成反比。
故答案为：（1）见解答图；（2）断开；左；（3）断路；（4）左；电压；（5）当电压一定时，通过导体的电流与导体的电阻成反比。
24．【解答】解：（1）根据电压表要与被测电路并联进行连接，由图丙测量数据可知电压表选择的量程是0﹣3V，完整电路如下图所示：
；
（2）由图丙实验数据知电流表选择的是0﹣0.6A的量程，分度值是0.02A，指针在0.16A位置，故电流表示数为0.16A。
（3）灯泡正常工作时电压为2.5V，由图丙知正常工作时的电流为0.25A，小灯泡正常发光时的电阻R＝＝10Ω。
（4）从图象中可以分析出小灯泡灯丝的电阻随电压的增大而逐渐变大，原因是随着电压的增大，灯泡的功率变大，灯泡变亮，灯丝的温度升高，灯丝的电阻随温度的升高而增大。
（5）本实验中不同电压下，灯丝的温度不同，灯丝的电阻不同，求它们的平均值没有意义。
故答案为：（1）如上图所示；（2）0.16；（3）10；（4）变大；随着电压的增大，灯泡的功率变大，灯泡变亮，灯丝的温度升高，灯丝的电阻随温度的升高而增大；（5）不正确。
四、计算题：本大题包括3个小题，共16分。解答时应写出必要的文字说明、公式和重要的演算步骤，只写最后答案的不能得分。
25．【解答】解：
（1）水吸收的热量：
Q吸＝c水m（t﹣t0）＝4.2×103J/（kg•℃）×2kg×（100℃﹣20℃）＝6.72×105J；
（2）天然气完全燃烧放出的热量：
Q放＝qV＝4.0×107J/m3×0.048m3＝1.92×106J；
（3）他家天然气灶的效率：
η＝×100%＝×100%＝35%。
答：（1）将这些水烧开，需吸收6.72×105J的热量；
（2）在这种情况下，燃烧的天然气放出了1.92×106J的热量；
（3）他家天然气灶的效率为35%。
26．【解答】解：由电路图可知，两电阻并联，电流表测R1支路的电流。
（1）由I＝得：
电源的电压：
U＝U2＝U1＝I1R1＝0.4A×30Ω＝12V；
（2）通过R2的电流：
I2＝＝＝0.6A，
（3）干路电流：
I＝I1+I2＝0.4A+0.6A＝1A。
答：（1）电源的电压为12V；
（2）通过R2的电流为0.6A；
（3）干路中的电流为1A。
27．【解答】解：（1）由电路图知电阻R1与R2串联，电压表测电阻R2两端的电压，电流表测量电路中的电流，
由串联电路的总电压等于各用电器两端的电压之和知，电阻R1两端的电压：
U1＝U﹣U2＝10V﹣6V＝4V；
则根据串联电路的电流处处相等的特点可知电流表的示数为：
I＝＝＝1A；
（2）由欧姆定律得，电阻R2阻值：
R2＝＝＝6Ω；
答：（1）电流表的示数I为1A；
（2）电阻R2的阻值是6Ω。
