山东省济宁市汶上县南站中学2022-2023学年九年级上学期期末物理试题-(含答案)

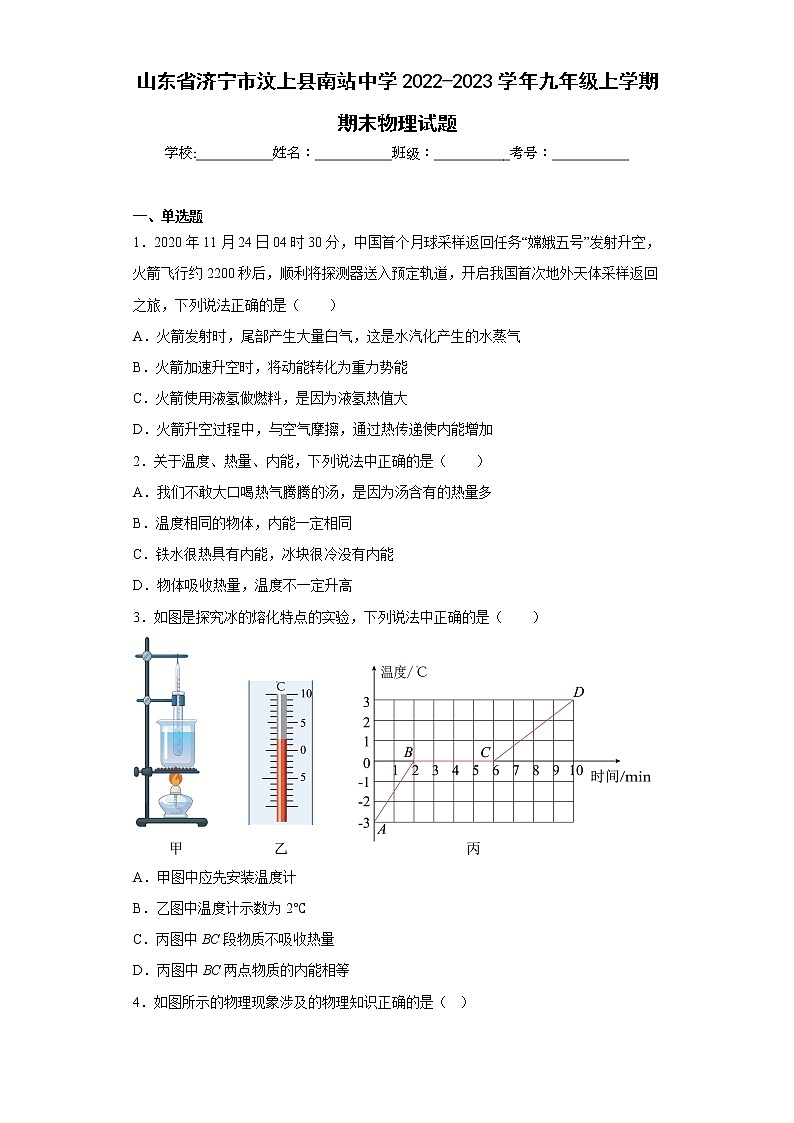

山东省济宁市汶上县南站中学2022-2023学年九年级上学期期末物理试题

学校:___________姓名：___________班级：___________考号：___________

一、单选题

1．2020年11月24日04时30分，中国首个月球采样返回任务“嫦娥五号”发射升空，火箭飞行约2200秒后，顺利将探测器送入预定轨道，开启我国首次地外天体采样返回之旅，下列说法正确的是（　　）

A．火箭发射时，尾部产生大量白气，这是水汽化产生的水蒸气

B．火箭加速升空时，将动能转化为重力势能

C．火箭使用液氢做燃料，是因为液氢热值大

D．火箭升空过程中，与空气摩擦，通过热传递使内能增加

2．关于温度、热量、内能，下列说法中正确的是（　　）

A．我们不敢大口喝热气腾腾的汤，是因为汤含有的热量多

B．温度相同的物体，内能一定相同

C．铁水很热具有内能，冰块很冷没有内能

D．物体吸收热量，温度不一定升高

3．如图是探究冰的熔化特点的实验，下列说法中正确的是（　　）

A．甲图中应先安装温度计

B．乙图中温度计示数为2℃

C．丙图中BC段物质不吸收热量

D．丙图中BC两点物质的内能相等

4．如图所示的物理现象涉及的物理知识正确的是（   ）

A．图甲：摩擦起电的实质是创造了新的电荷

B．图乙：家用电能表是一种测量电功率的仪表

C．图丙：电动机正常工作时将机械能转化为电能

D．图丁：验电器的工作原理是同种电荷相互排斥

5．如图所示电路中，电源电压为6V，L1、L2是小灯泡，当开关S闭合时，电压表的示数为2.5V，忽略温度对灯丝电阻的影响，则（　　）

A．L1两端的电压为3.5V B．L2两端的电压为2.5V

C．L1与L2的灯丝电阻之比为1：3 D．通过L1与L2的电流之比为1：1

6．做实验时经常遇到以下情况，在如图所示电路中，当开关S闭合时，灯L1、L2均不亮，我们可以用一根导线去查找电路的故障。将导线先并联接在灯L1两端时发现灯L2亮，灯L1不亮；然后再并联接在L2两端时发现两灯均不亮，由此可以判断（　　）

A．灯L1断路 B．灯L2断路 C．灯L1短路 D．灯L2短路

7．用石墨烯制成的湿敏电阻，其阻值会随湿度的增大而增大。如图所示，用石墨烯湿度检测装置监测家中的空气湿度，当空气湿度减小时（　　）

A．电流表、电压表示数均减小

B．电流表、电压表示数均增大

C．电流表示数减小，电压表示数增大

D．电流表示数增大，电压表示数减小

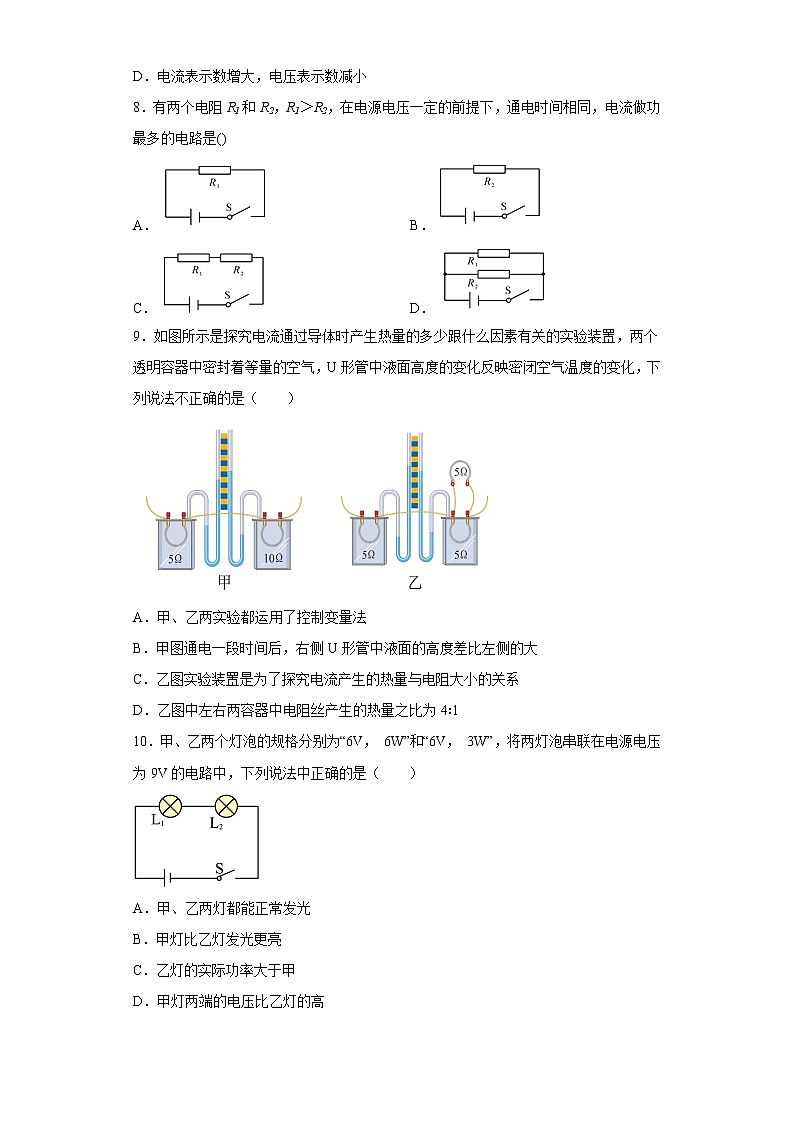

8．有两个电阻R1和R2，R1＞R2，在电源电压一定的前提下，通电时间相同，电流做功最多的电路是()

A． B．

C． D．

9．如图所示是探究电流通过导体时产生热量的多少跟什么因素有关的实验装置，两个透明容器中密封着等量的空气，U形管中液面高度的变化反映密闭空气温度的变化，下列说法不正确的是（　　）

A．甲、乙两实验都运用了控制变量法

B．甲图通电一段时间后，右侧U形管中液面的高度差比左侧的大

C．乙图实验装置是为了探究电流产生的热量与电阻大小的关系

D．乙图中左右两容器中电阻丝产生的热量之比为4∶1

10．甲、乙两个灯泡的规格分别为“6V， 6W”和“6V， 3W”，将两灯泡串联在电源电压为9V的电路中，下列说法中正确的是（　　）

A．甲、乙两灯都能正常发光

B．甲灯比乙灯发光更亮

C．乙灯的实际功率大于甲

D．甲灯两端的电压比乙灯的高

二、填空题

11．冬天玻璃上的冰花是一种______现象（填物态变化名称），它出现在玻璃的______（选填“内侧”或“外侧”）。

12．人们常用水来给汽车发动机降温，这是通过 _____方式改变发动机的内能；如图所示是四冲程汽油机工作状态示意图，由图可以看出，此时它正处在 _____冲程，某效率为25%的汽油机在一个工作循环中消耗了4kg汽油，该汽油机对外做的机械功为 _____J（汽油热值为4.6×107J/kg）。

13．在如图（a）所示的电路中，当开关闭合后，两灯都发光，两个电流表A和A1的指针所指位置均为图（b）所示，则通过L1的电流是 ______，通过L2的电流是 ______。

14．将小灯泡L和电阻R接入如图甲所示的电路中，电源电压不变，只闭合开关S1时，小灯泡L的实际功率为1W，图乙是小灯泡L和电阻R的I﹣U图像，则电源电压为______V；再闭合开关S2后，电路的总功率为______。

15．小明家的电能表上标有3000r/kW•h，小明让他家的某用电器单独工作15min，这段时间内电能表的转盘刚好转了300转，电路中消耗的电能为______kW•h，该用电器的实际功率为______W。

三、作图题

16．如图所示的插座和电灯（带开关）是组成家庭电路的常用器件，请你用笔画线代替导线将它们分别正确的接入电路中。

四、实验题

17．为了比较水和煤油的吸热能力，小明同学用两个相同的装置做了如图甲所示的实验

（1）在两个相同的烧杯中应加入初温度相同、______相同的a和b；

（2）本实验中运用了控制变量法之外，还运用了______；

（3）a和b温度随加热时间变化如图乙所示，可以发现a的温度比b的温度升高得______（选填“快”或“慢”），这表明______（选填“a”或“b”）吸热本领更强；

（4）实验中，可以通过______（选填“升高的温度”或“加热时间”）来比较两种液体吸收热量的多少。

18．某同学在“探究电流与电阻关系”的实验中，已知电源电压为6V且保持不变，实验用到的电阻阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω。

（1）按要求将实物图连接完整（要求：滑片P向右滑时电路中电流变小）；______

（2）在连接电路的过程中，开关必须处于______状态，滑动变阻器的滑片P应放在最______（选填“左”或“右”）端；

（3）该同学在实验过程中，将15Ω电阻换成10Ω时，应将滑片向______（选填“左”或“右”）移动；

（4）由图可知，实验中应控制电压表的示数为______V。

19．某同学要测量一个额定电压为2.5V的小灯泡的额定功率，电路图如图甲所示。使用的电源电压为6V，滑动变阻器的规格是“20Ω 2A”。

（1）该同学连接电路闭合开关后，发现电压表的示数较大，电流表无示数，出现这种情况的原因是______；

（2）闭合开关，观察到电压表的示数如图乙所示，此时小灯泡两端的电压为______V，为了使小灯泡正常发光，应将滑动变阻器的滑片向______（填“左”或“右”）调节；

（3）当小灯泡正常发光时，电流表示数为0.5A，则小灯泡的额定功率是______W，此时滑动变阻器接入电路中的阻值为______Ω。

五、计算题

20．如图所示，是某种电热饮水机的简化电路示意图；它有加热和保温两种工作状态（由温控开关S0自动控制），阅读该饮水机说明书可知：饮水机的额定电压为220V，加热时的功率为400W，保温时的功率为40W，热水箱装满水质量为2kg。[c水＝4.2×103J/（kg•℃）]

（1）将装满水箱的水从20℃加热至100℃，水所吸收的热量？

（2）R1的电阻值是多大？

（3）如果电能转化为水的内能的效率是80%，饮水机正常工作时，将装满水箱的水从20℃加热至100℃，需要多长时间？

21．如图甲所示电源电压保持不变，小灯泡的额定电压为12V，闭合开关S后，当滑片P从最右端滑到最左端的过程中，小灯泡的I﹣U关系图像如图乙所示。求：

（1）小灯泡正常发光的电阻是多少？

（2）滑动变阻器的最大阻值为多少？

（3）该电路总功率变化范围是多少？

参考答案：

1．C

2．D

3．B

4．D

5．D

6．A

7．D

8．D

9．C

10．C

11．     凝华     内侧

12．     热传递     压缩     4.6×107

13．     0.32A     1.28A

14．     2     1.4W

15．     0.1     400

16．

17．     质量     转换法     快     b     加热时间

18．          断开     右     左     2.5

19．     灯泡断路     2.9     右     1.25     7

20．（1）6.72×105J；（2）121Ω；（3）2100s

21．（1）6Ω；（2）9Ω；（3）12W~24W
