江苏省淮安市涟水县2022—2023学年上学期九年级期末测试物理试题

（总分：80分 考试时间：80分钟）一、选择题（每题2分，共16分）

1.下面生活情境中有力对物体做功的是（▲）

A.吊臂吊着重物水平移动      B.运动员用力将杠铃举起

C.人用力推车车没动D.小明背着书包等车

2.如右图是粘辘取水的装置，下列说法错误的是（）

A.该装置能够省力

B.提水时克服摩擦做的功是额外功

C.该装置能够省功

D.使用更轻的桶可以提高机械效率

第2题图          第3题图

3.如图所示，甲、乙两个质量相同的小球从相同高度静止释放，下落起点到地面之间距离

用虚线划分，相邻虚线间距相等。中球下落过程中经过M、N两点，乙球经过P、Q两点。忽略空气阻力，下列说法正确的是（）

1. 甲球在M点的动能比它在N点的动能大
2.   乙球到Q点减少的重力势能比它增加的动能大
3.   甲球在N点时的速度比乙球在Q点的速度小

D.甲球在N点时与乙球在P点时的机械能相等

4.如图所示的是“利用水蒸气将软木塞冲起”的实验，软木塞被冲起时的能量转化与汽油

机四个冲程中哪个冲程相同（）

5.小明把两只不同规格且完好的小灯泡和两节干电池连接成如图所示的电路，当他检查电

路连接正确后，闭合开关，发现只有小灯泡L2不亮，原因可能是（  ）

A.小灯泡L1断路B.小灯泡L1短路C.小灯泡L2断路D.小灯泡L2短路

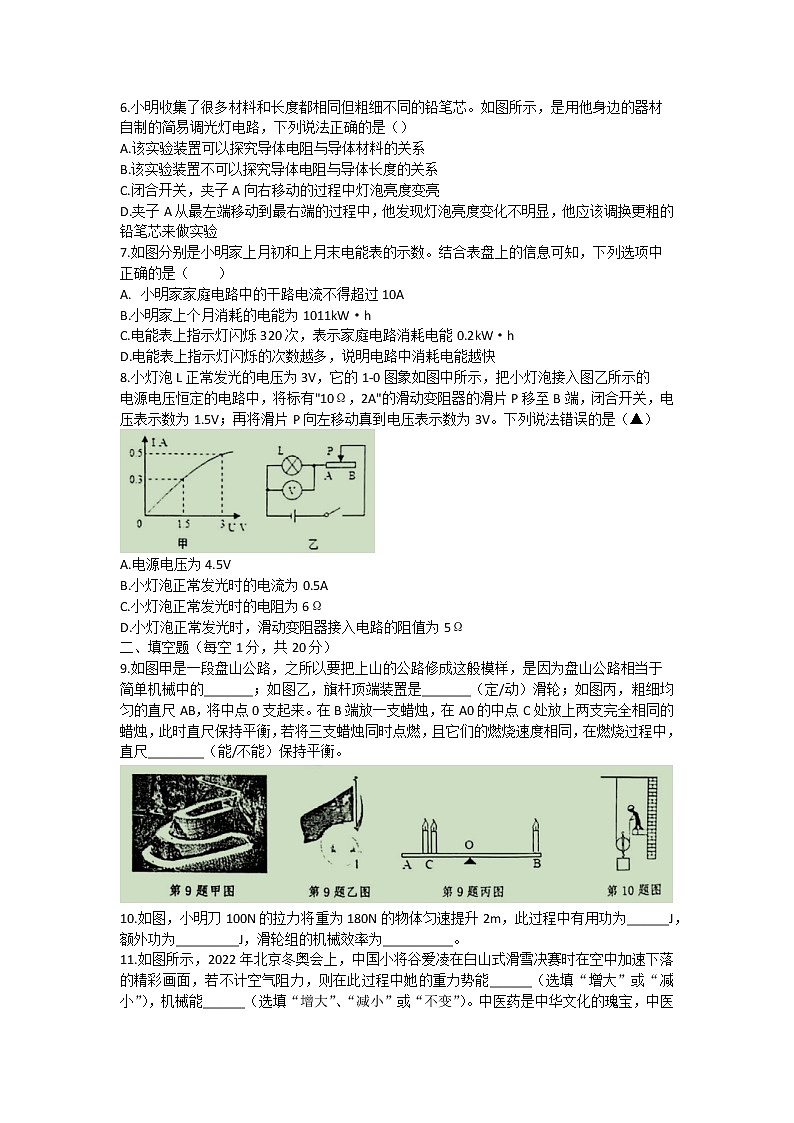

6.小明收集了很多材料和长度都相同但粗细不同的铅笔芯。如图所示，是用他身边的器材

自制的简易调光灯电路，下列说法正确的是（）

A.该实验装置可以探究导体电阻与导体材料的关系

B.该实验装置不可以探究导体电阻与导体长度的关系

C.闭合开关，夹子A向右移动的过程中灯泡亮度变亮

D.夹子A从最左端移动到最右端的过程中，他发现灯泡亮度变化不明显，他应该调换更粗的铅笔芯来做实验

7.如图分别是小明家上月初和上月末电能表的示数。结合表盘上的信息可知，下列选项中

正确的是（    ）

1. 小明家家庭电路中的干路电流不得超过10A

B.小明家上个月消耗的电能为1011kW·h

C.电能表上指示灯闪烁320次，表示家庭电路消耗电能0.2kW·h

D.电能表上指示灯闪烁的次数越多，说明电路中消耗电能越快

8.小灯泡L正常发光的电压为3V，它的1-0图象如图中所示，把小灯泡接入图乙所示的

电源电压恒定的电路中，将标有"10Ω，2A"的滑动变阻器的滑片P移至B端，闭合开关，电压表示数为1.5V；再将滑片P向左移动真到电压表示数为3V。下列说法错误的是（▲）

A.电源电压为4.5V

B.小灯泡正常发光时的电流为0.5A

C.小灯泡正常发光时的电阻为6Ω

D.小灯泡正常发光时，滑动变阻器接入电路的阻值为5Ω

二、填空题（每空1分，共20分）

9.如图甲是一段盘山公路，之所以要把上山的公路修成这般模样，是因为盘山公路相当于

简单机械中的_______；如图乙，旗杆顶端装置是_______（定/动）滑轮；如图丙，粗细均匀的直尺AB，将中点0支起来。在B端放一支蜡烛，在A0的中点C处放上两支完全相同的蜡烛，此时直尺保持平衡，若将三支蜡烛同时点燃，且它们的燃烧速度相同，在燃烧过程中，直尺________（能/不能）保持平衡。

10.如图，小明刀100N的拉力将重为180N的物体匀速提升2m，此过程中有用功为______J，额外功为_________J，滑轮组的机械效率为__________。

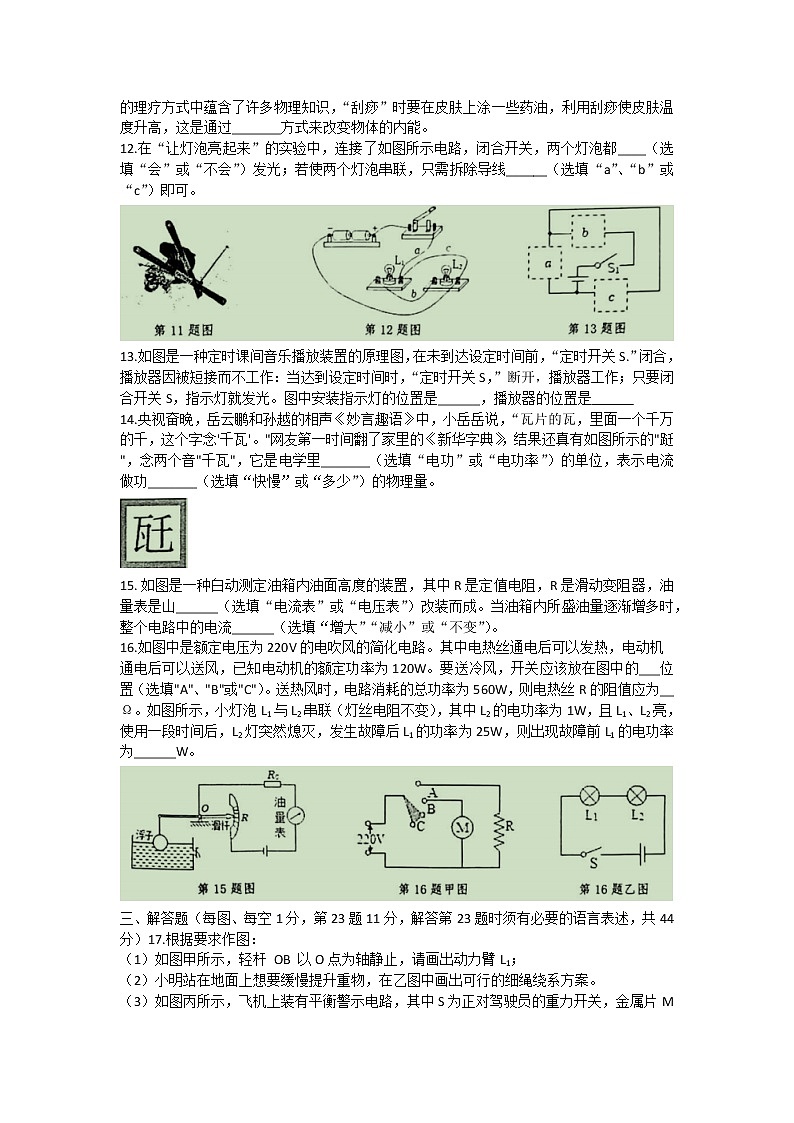

11.如图所示，2022年北京冬奥会上，中国小将谷爱凌在白山式滑雪决赛时在空中加速下落的精彩画面，若不计空气阻力，则在此过程中她的重力势能______（选填“增大”或“减小”），机械能______（选填“增大”、“减小”或“不变”）。中医药是中华文化的瑰宝，中医的理疗方式中蕴含了许多物理知识，“刮痧”时要在皮肤上涂一些药油，利用刮痧使皮肤温度升高，这是通过_______方式来改变物体的内能。

12.在“让灯泡亮起来”的实验中，连接了如图所示电路，闭合开关，两个灯泡都____（选填“会”或“不会”）发光；若使两个灯泡串联，只需拆除导线______（选填“a”、“b”或“c”）即可。

13.如图是一种定时课间音乐播放装置的原理图，在未到达设定时间前，“定时开关S.”闭合，播放器因被短接而不工作：当达到设定时间时，“定时开关S，”断开，播放器工作；只要闭合开关S，指示灯就发光。图中安装指示灯的位置是______，播放器的位置是

14.央视奋晚，岳云鹏和孙越的相声《妙言趣语》中，小岳岳说，“瓦片的瓦，里面一个千万的千，这个字念'千瓦'。"网友第一时间翻了家里的《新华字典》，结果还真有如图所示的"跹"，念两个音"千瓦"，它是电学里_______（选填“电功”或“电功率”）的单位，表示电流做功_______（选填“快慢”或“多少”）的物理量。

15. 如图是一种白动测定油箱内油面高度的装置，其中R是定值电阻，R是滑动变阻器，油量表是山______（选填“电流表”或“电压表”）改装而成。当油箱内所盛油量逐渐增多时，整个电路中的电流______（选填“增大”“减小”或“不变”）。

16.如图中是额定电压为220V的电吹风的简化电路。其中电热丝通电后可以发热，电动机

通电后可以送风，已知电动机的额定功率为120W。要送冷风，开关应该放在图中的___位置（选填"A"、"B"或"C"）。送热风时，电路消耗的总功率为560W，则电热丝R的阻值应为__Ω。如图所示，小灯泡L1与L2串联（灯丝电阻不变），其中L2的电功率为1W，且L1、L2亮，使用一段时间后，L2灯突然熄灭，发生故障后L1的功率为25W，则出现故障前L1的电功率为______W。

三、解答题（每图、每空1分，第23题11分，解答第23题时须有必要的语言表述，共44分）17.根据要求作图：

（1）如图甲所示，轻杆 OB 以O点为轴静止，请画出动力臂L1；

（2）小明站在地面上想要缓慢提升重物，在乙图中画出可行的细绳绕系方案。

（3）如图丙所示，飞机上装有平衡警示电路，其中S为正对驾驶员的重力开关，金属片M 可绕O点自由转动。当机翼水平时，M在a、b中间。当飞机严重左倾时，绿灯亮；当飞机严重右倾时，红灯亮。请完成电路连接。

18.在“探究杠杆平衡条件”的实验中：

（1）如图甲所示，是已经平衡的杠杆，若在两侧的钩码下再各增加一个相同的钩码，杠杆会失去平衡，那么只需将______（选填下列序号），杠杆就会重新平衡：

A.左侧钩码向左移动4个格  B.右侧钩码向左移动2个格  C.平衡螺母向左适当调节

（2）小明改用弹簧测力计做实验，如图乙所示，使杠杆在水平位置平衡，他这样做的主要日的是______（填字母，多选）：

A.便于直接读出拉力的大小B.便于提供不同方向的拉力

C.便于正确认识力臂D.便于测量力臂的大小

（3）实验中，若用如图丙所示的方式悬挂钩码，杠杆也能水平平衡（杠杆上每格等距），但

老师建议同学不宜采用这种方式，该种方式的不足主要是因为___________；

A.一个人无法独立操作B.力臂与杠杆不重合

C.力和力臂数目过多，不易得出结论D.杠杆受力不平衡

（4）若按如图丁所示进行实验，则此时弹簧测力计的示数是___________N；将弹簧测力计沿虚线A方向拉，仍然使杠杆在原来的位置平衡，此时拉力的力臂将______，弹簧测力计的示数将______（后两空均选填"变大"、"变小"或"不变"）；

（5）小明按如图戊所示实验，操作方法正确，数据记录准确，但分析实验数据后发现，得不到教材中的“杠杆的平衡条件”，造成该问题的原因是

19.如图所示是探究“物体的动能大小跟哪些因素有关”的实验装置。

（1）该实验中所探究的物体的动能是指_____（选填“木块”或“钢球”）的动能：老师

提议用钢球做实验最好选用刻有凹槽的斜面，使用这种斜面的好处是_________。

（2）若水平面绝对光滑，本实验将______（选填“能”或“不能”）达到探究日的。

（3）“十次车祸九次快”是在警醒驾驶员驾驶车辆时不要超速，为了研究超速带来的危害，应该选用甲、乙、丙中的_______两次实验进行比较。

20.利用如图所示的两套装置探究①“不同物质吸热升温的现象”以及②“不同燃料燃烧放热的现象”，两套装置完全相同，液体和燃料的质量以及种类根据实验的需要和方便进行正确选取。

（1）两个实验都要控制______的质量相等（选填“液体”、“燃料”或“液体和燃料”）；

（2）在探究“不同燃料燃烧放热的现象”时，燃料燃烧放热多少是通过______来反映的（选填"温度计上升的示数"或"加热时间"）。

（3）在探究“不同物质吸热升温的现象”时，根据所测数据画出了如图丙所示图像（不计热量的损失，两液体温度都未达到沸点），山图可以看出_______液体升温较快，_____的比热容较大（以上两空均选填“a”或“b”）。如果已知a液体的比热容是2.1×103J/（kg℃），则b液体的比热容是______J/（kg℃）。

21.某学习小组在"探究通电导体电流与电阻的关系"的实验中，小明连接了如图甲所示的电路（电源电压保持4.5V不变）。

（1）连接好电路，闭合开关，发现电压表示数接近于电源电压，电流表几乎无示数，则故障为定值电阻R_______（选填"短路"或"断路"）。

（2）图乙是小组根据测得的实验数据所绘制的电流l随电阻R变化的图像，由图像可知R两端的电压为_____V；当R的电阻由5Ω更换为10Ω时，闭合开关后，为使R两端的电压______（选填“改变”或“不变”），滑动变阻器的滑片应向_______（选填“左”或“右”）端滑动；若实验中R的阻值分别是5Ω、10Ω、15Ω，则滑动变阻器的阻值至少是_____Ω

（3）实验中不断需要更换电阻，操作比较麻烦，请你写出一条改进措施____________。

22.在“测量小灯泡额定功率”的实验中有如下器材：电源（电压恒为6V）开关、电压表

和电流表各一只、额定电压为2.5V的待测小灯泡（电阻约为10Ω）、滑动变阻器（“20 1A"）、导线若干。

（1）请用笔画线代替导线，将图甲中的实物图连接完整（要求：滑片向右移动灯泡变亮）。（2）闭合开关前电流表的指针如图乙所示，其原因是_____

（3）故障排除后，调节滑动变阻器的滑片，并绘制了小灯泡的电流随其两端电压变化的关系如图丙所示，则小灯泡的额定功率为_______W。从图象中还发现：当电压表的示数增大时，电压表与电流表的示数之比______（选填“变大”、“变小”或“不变”），这主要是受______的因素影响。

（4）由图丙推知：小灯泡的实际电压是额定电压一半时的电功率为P1，小灯泡的实际电流是额定电流一半时的电功率为P2，则P1____P2（选填“大于”、“小于”或“等于”）。

（5）若把这样的两只灯泡串联接在3V的电源土，则此时两个小灯泡消耗的实际功率总和是     W。

（6）小明打算增加一个已知阻值的电阻 Ro，只利用一只电流表，来测量这个小灯泡的额定功率。经过小组讨论设计了图丁和图戊两个电路图，你认为能测出灯泡额定功率的电路图是_____图。

23.如图甲所示为某“无人机”，它具有4个旋翼，可通过无线电进行操控，其在拍摄调查、

无人配送等方面具有广阔的应用前景。

（1）该无人机一个旋翼的电动机额定功率为30W，额定电压为15V，一个电动机正常工作时，通过的电流为多少？

（2）该机所需的能量是由一块输出电压为15V、容量为5000mA+h的电池提供，若电能的80%用于飞行，飞行时的实际功率为100W，则该机最多能飞行的时间为多少？

（3）该“无人机”携带的微型摄像机带有自动拍摄功能，未出现火情时处于待机状态，等到火情来临产生一定强度的红外线，摄像机将自主启动进入工作状态。小明利用红外探测器设计了一个“模拟自启系统”，如图乙所示。该系统山“自启电路”和“控制电路”等组成。其中电源由“无人机”的锂电池提供，锂电池额定电压为15V，R是电阻箱，RP是红外探测器，可视为可变电阻，它的阻值与红外线强度变化的对应关系如下表所示。（E为红外线强度，cd表示其单位）

①据表中数据，请在图丙坐标系中描点作出R-E的关系图线。

②若a、b两端电压必须等于或大于9V时，控制电路才能启动摄像机进入工作状态。小明设定红外线强度为4.5cd时启动摄像机工作，电阻箱的限值至少应调到多少？
