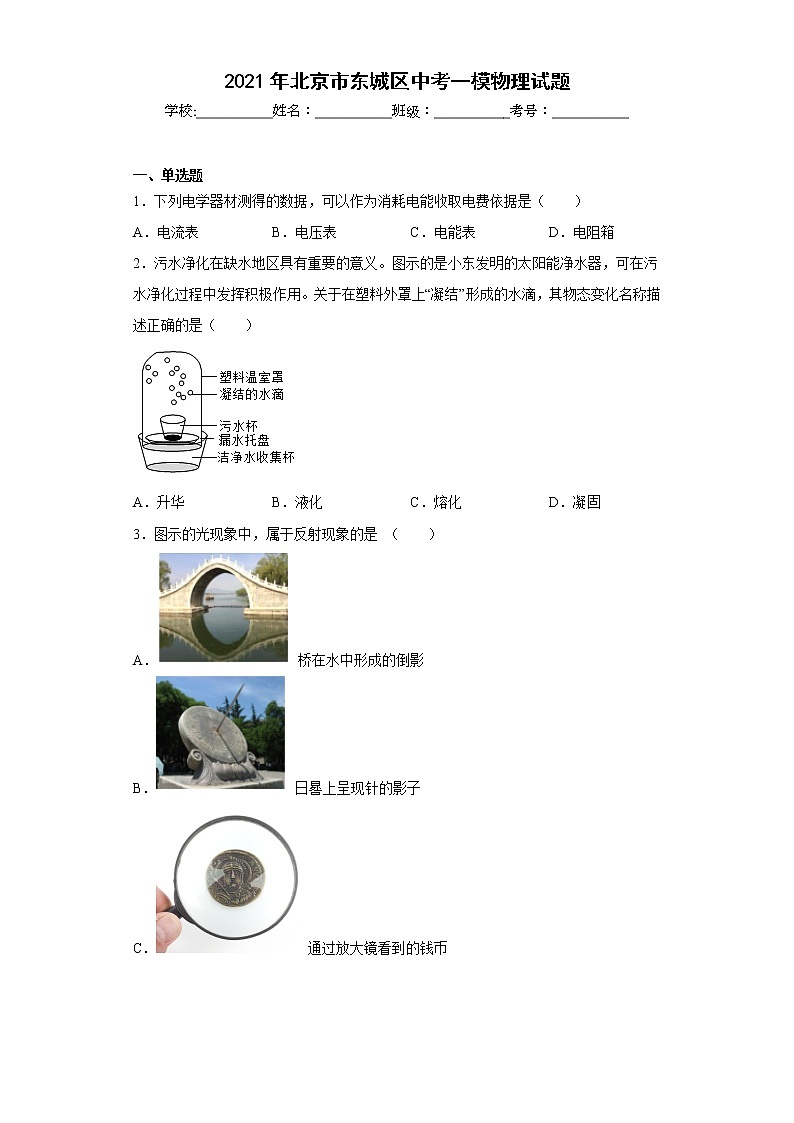

2021年北京市东城区中考一模物理试题
学校:___________姓名：___________班级：___________考号：___________

一、单选题
1．下列电学器材测得的数据，可以作为消耗电能收取电费依据是（　　）
A．电流表 B．电压表 C．电能表 D．电阻箱
2．污水净化在缺水地区具有重要的意义。图示的是小东发明的太阳能净水器，可在污水净化过程中发挥积极作用。关于在塑料外罩上“凝结”形成的水滴，其物态变化名称描述正确的是（　　）

A．升华 B．液化 C．熔化 D．凝固
3．图示的光现象中，属于反射现象的是  （　　）
A． 桥在水中形成的倒影
B． 日晷上呈现针的影子
C． 通过放大镜看到的钱币

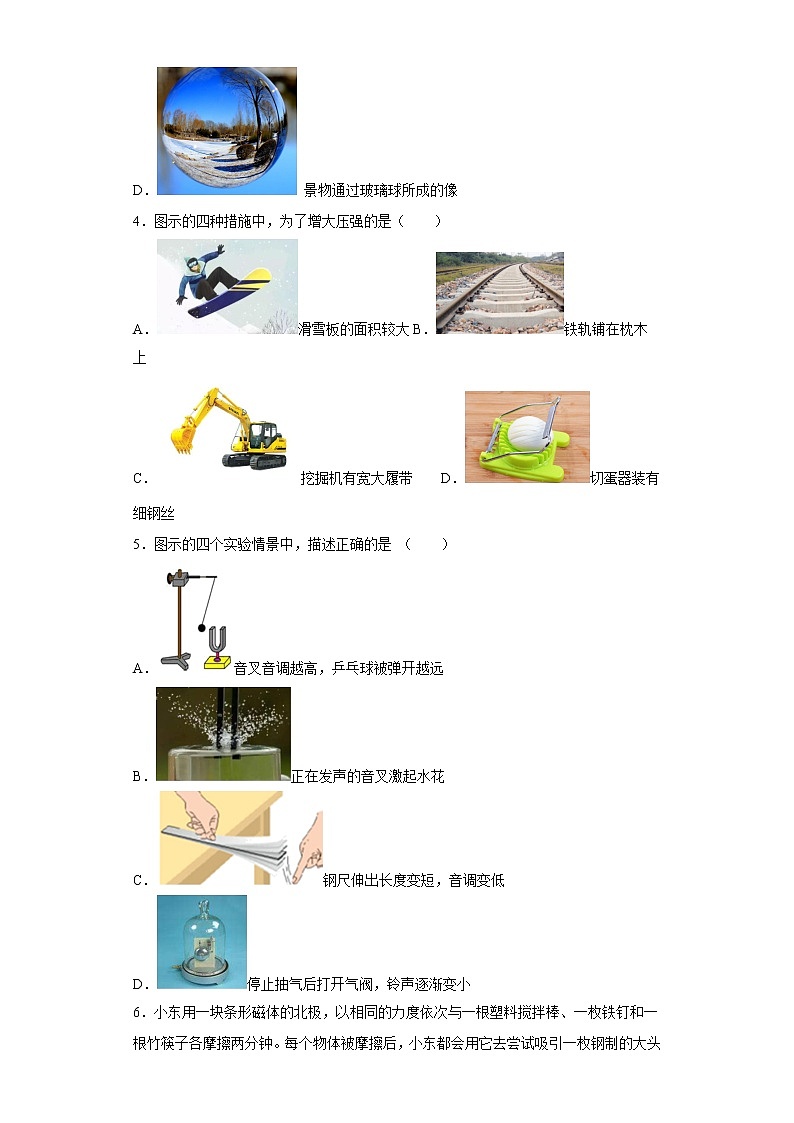

D． 景物通过玻璃球所成的像
4．图示的四种措施中，为了增大压强的是（　　）
A．滑雪板的面积较大 B．铁轨铺在枕木上
C．挖掘机有宽大履带 D．切蛋器装有细钢丝
5．图示的四个实验情景中，描述正确的是 （　　）
A．音叉音调越高，乒乓球被弹开越远
B．正在发声的音叉激起水花
C．钢尺伸出长度变短，音调变低
D．停止抽气后打开气阀，铃声逐渐变小
6．小东用一块条形磁体的北极，以相同的力度依次与一根塑料搅拌棒、一枚铁钉和一根竹筷子各摩擦两分钟。每个物体被摩擦后，小东都会用它去尝试吸引一枚钢制的大头针。小东所探究问题中的因变量是（　　）
A．所选实验材料的磁性质 B．摩擦时间
C．条形磁体的磁性强弱 D．摩擦的程度

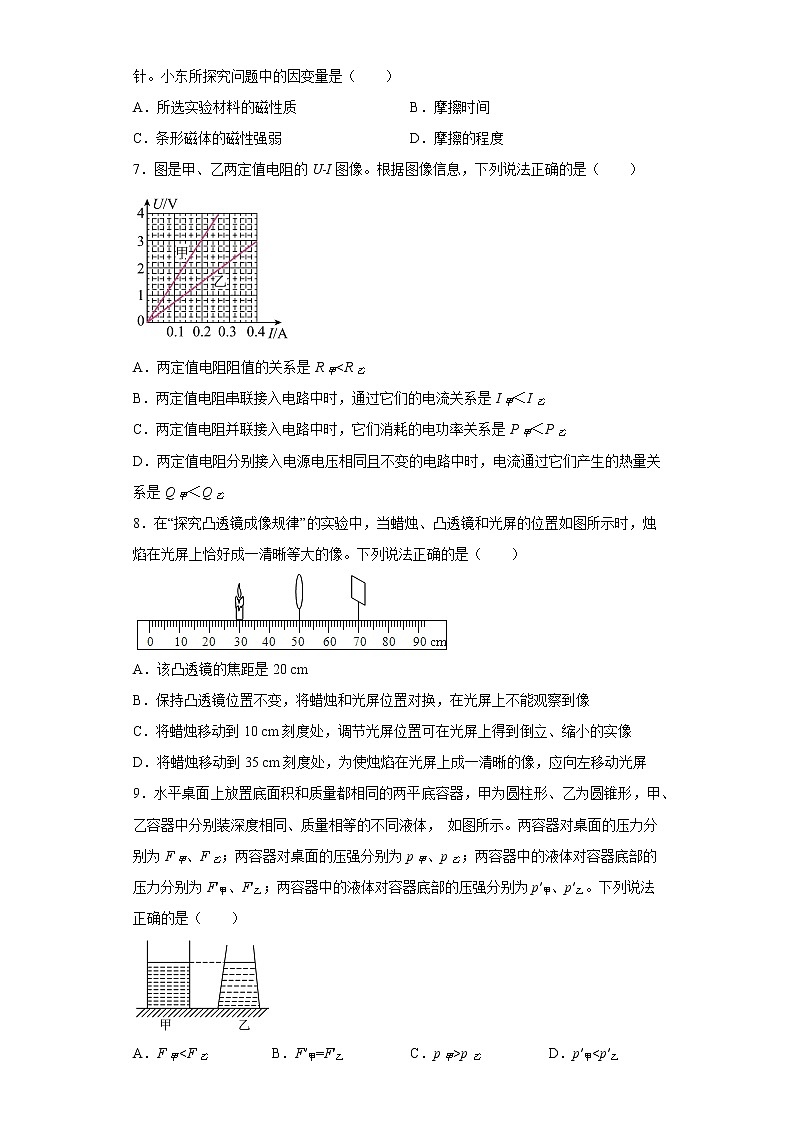

7．图是甲、乙两定值电阻的U-I图像。根据图像信息，下列说法正确的是（　　）

A．两定值电阻阻值的关系是R甲 B．两定值电阻串联接入电路中时，通过它们的电流关系是I甲＜I乙
C．两定值电阻并联接入电路中时，它们消耗的电功率关系是P甲＜P乙
D．两定值电阻分别接入电源电压相同且不变的电路中时，电流通过它们产生的热量关系是Q甲＜Q乙
8．在“探究凸透镜成像规律”的实验中，当蜡烛、凸透镜和光屏的位置如图所示时，烛焰在光屏上恰好成一清晰等大的像。下列说法正确的是（　　）

A．该凸透镜的焦距是20 cm
B．保持凸透镜位置不变，将蜡烛和光屏位置对换，在光屏上不能观察到像
C．将蜡烛移动到10 cm刻度处，调节光屏位置可在光屏上得到倒立、缩小的实像
D．将蜡烛移动到35 cm刻度处，为使烛焰在光屏上成一清晰的像，应向左移动光屏
9．水平桌面上放置底面积和质量都相同的两平底容器，甲为圆柱形、乙为圆锥形，甲、乙容器中分别装深度相同、质量相等的不同液体， 如图所示。两容器对桌面的压力分别为F甲、F乙；两容器对桌面的压强分别为p甲、p乙；两容器中的液体对容器底部的压力分别为F′甲、F′乙；两容器中的液体对容器底部的压强分别为p′甲、p′乙。下列说法正确的是（　　）

A．F甲p乙 D．p′甲 10．物块A放在粗糙程度相同的水平桌面上，用平行于桌面的细线通过定滑轮与小桶B相连，如图所示。现向小桶B中加入细沙，当小桶B与沙子的总质量为m时，物块A恰好做水平向右的匀速直线运动（忽略滑轮的摩擦）。下列说法正确的是（　　）

A．物块A受到的滑动摩擦力小于mg
B．物块A的重力与桌面对它的支持力是一对相互作用力
C．物块A受到的滑动摩擦力与小桶B受到的拉力是一对平衡力
D．继续向小桶B中加入沙子，使物块A在水平桌面上加速运动，此时物块A受到的滑动摩擦力大小不变
11．图示的电路中，电源电压6V保持不变，电流表量程为0~0.6A，电压表量程为0~3V，定值电阻R1的规格为“10Ω  0.5A”，滑动变阻器R2的规格为“20Ω  1A”。为了保证电路安全，闭合开关S，移动变阻器滑片的过程中，下列说法正确的是（　　）

A．电阻R1消耗电功率的最大值为2. 5 W
B．电流表的最大示数为0. 5 A
C．滑动变阻器R2接入电路的最小阻值为10Ω
D．电路消耗总电功率的最小值为1. 8 W
12．桔槔是利用杠杆原理工作的取水工具，如图甲所示，是我国古代劳动人民利用桔槔灌溉的场景。为了更好地研究该场景中的桔槔配重对需要搬动的重物的影响，小东将桔槔抽象成简单的杠杆模型，如图乙所示，轻质细杆AB代表桔槔，质量较大的物块M模拟重物，质量较小的物块m模拟搬动重物时的配重。支点O在AB的中点，M放置在水平地面上并用细绳悬挂在A点，m悬挂在杠杆上C点，C点可以在OB之间根据需要移动位置，l表示OC的距离。用TA表示细绳对A点的拉力，T表示细绳对C的拉力，F表示地面对M的支持力，p表示M对地面的压强。已知AB始终保持水平位置平衡，则下列关于TA、T、F、p随l大小变化关系的图像中正确的是（　　）

A． B．
C． D．

二、多选题
13．下列说法正确的是（　　）
A．扩散的快慢跟温度无关
B．分子间的引力和斥力总是同时存在的
C．物体吸收热量，温度一定升高
D．摩擦生热是通过做功的方式改变物体内能的
14．2020年7月23日，我国“天问一号”火星探测器由长征五号遥四运载火箭发射升空，开始火星探测之旅，如图11所示。“天问一号”在到达火星附近时，通过“刹车”减速进入环绕火星运行的轨道（“天问一号”在火星大气层外运行，不受火星大气阻力）。在某次环绕火星的椭圆轨道上运行时，“近火点”A高度约280 km， “远火点”B高度约5. 9 ×104 km。下列说法正确的是（　　）

A．火箭放置在发射台上准备发射时，发射台对火箭没有做功
B．火箭发射加速升空时，“天问一号”探测器相对于火箭是运动的
C．“天问一号”在火星附近“刹车”减速后，具有的机械能减小
D．“天问一号”从“近火点” A运动到“远火点” B的过程中，动能转化为重力势能
15．工人师傅为了搬运装修材料，设计了如图所示的滑轮组，已知图中的每个滑轮均重50N。在一次施工中，工人师傅用此装置将重为400 N的材料匀速提升到4.5m高的楼上用时30s。此过程中，绳重和摩擦忽略不计，g取10N/kg。下列说法正确的是（　　）

A．绳自由端移动的速度为0. 45m/s
B．天花板受到竖直向下500N的拉力
C．工人做的有用功是2025J
D．滑轮组的机械效率约为88. 9%

三、填空题
16．（1）如图所示，温度计读数是___________℃；

（2）如图所示，根据条形磁体周围磁感线分布情况，判断磁体的右端为___________极。（选填“N”或“S”）

17．小东在探究“产生感应电流的条件”的实验中，按照如图所示的装置组装实验器材。其中导体棒ab与马蹄形磁体的N、S磁极右边缘对齐。他闭合开关后，迅速向右移动导体棒ab，将观察到的现象是___________，理由是___________。

18．请阅读《三峡升船机》。
三峡升船机
三峡大坝是世界上最大的水力发电工程，它横亘于西陵峡中段。船只若要实现过坝通航，除了可利用船闸外，还可以借助升船机。通俗地说，升船机就是一部“船舶电梯”，可使驶入其中的船只在三峡大坝这座“高大建筑物”中实现最大垂直升降113米，进而在约40分钟的时间内，完成上下游间的通航。

我们以一艘轮船从上游过坝通航到下游为例，来说明它的工作过程。需要过坝的轮船先驶入水面与上游航道水位齐平的承船箱中，如图甲所示。当轮船靠泊完毕， 关闭轮船驶入一侧的闸门，承船箱就载着里面的轮船开始下降，如图乙所示。抵达下游，当承船箱内水面刚好与下游航道水面齐平时，如图丙所示，再将驶出承船箱一侧的闸门打开，轮船就可以平稳地从承船箱驶出，完成过坝，如图丁所示。三峡升船机是世界上迄今规模最大的升船机。它的最大提升总质量为1.55×105吨，可通过最大排水量为3000吨的船舶。它的下降或爬升是依靠两侧对应位置安装的齿轮、齿条来驱动的。更为巧妙的是在升船机两侧塔柱内布置了与提升总重相同的平衡重组。正是由于平衡重组的配重，使得承船箱爬升时只需要再受到400吨左右的力量，就可以克服系统机械摩擦阻力，进而实现轻松升降。三峡升船机是在没有先例和参考标准的情况下，由我国技术人员大胆创新、攻坚克难，完成的一项世界奇迹。根据上述材料，回答下列问题：
（1）三峡升船机可将轮船提升的最大高度是______m，在此过程中轮船的重力势能 ______；（选填“增大”、“减小”或“不变”）
（2）在一次下降作业中，承船箱抵达下游后，在打开闸门前，承船箱内的水面与下游航道 水位是______的；
（3）若升船机将一艘排水量为3000吨的轮船运送到上游后，紧接着又计划将一艘排水量 为1000吨的轮船运送到下游，平衡重组的配重应______。
A．增加    B．减少    C．保持不变

四、实验题
19．水平实验桌上放有如图所示的实验装置。用支架固定的透明薄玻璃板作为平面镜， 垂直放置于白纸上。A、B、C为三只粗细相同的蜡烛，其中A、B长度相同，C较短。小东计划利用这些器材证明“平面镜所成像的大小与物体到平面镜的距离无关”。

请将小东的实验步骤补充完整：
（1）将蜡烛A放在玻璃板前适当位置。
（2）将蜡烛___________（选填“B”或“C”）置于玻璃板后方，并调节它的位置，在玻璃板前面透过玻璃板从不同角度观察，___________。
（3）___________，仿照（2）进行实验。
20．为了探究“电流与电压的关系”，小东同学设计了如图甲所示的电路。

（1）依据图甲，小东连接了如图乙所示的部分电路，请你用笔画线代替导线将图乙的电路连接完整，使滑片P向左滑动时滑动变阻器连入电路的电阻变小______；（导线不能交叉）
（2）调节滑片位置，改变定值电阻R两端的电压，观察到电流表和电压表示数如图丙和图丁所示。则电流表的示数为______A，电压表的示数为______V，R的阻值为______Ω；
（3）实验中调节滑动变阻器的滑片P到不同位置，测得定值电阻R两端的电压U和通过 R的电流I，并记录在表格中。根据表中数据可得出实验结论：______。
U/V
0. 5
1.0
1.5
2. 0
2. 5
3. 0
I/A
0. 1
0.2
0. 3
0.4
0. 5
0. 6


21．如图所示的是同学们自制的气压计和温度计，请回答下列 问题。

（1）其中______（选填“甲”或“乙”）为自制气压计，自制温度计的原理为______；
（2）把自制气压计从1楼带到5楼的过程中，发现玻璃管中的水柱高度h变大，说明外界大气压______；（选填“降低”、“升高”或“不变”）
（3）把自制气压计从1楼带到5楼的过程中，采用______（选填“用手竖直持握”或“用水平托盘端着”）的方式更为合理，理由是______。
22．A、B两组同学计划用如图甲所示的装置探究水沸腾时温度变化的特点（所用器材均相同）。实验完成后，A、B两组同学根据实验数据分别绘制了水的温度随时间变化的图像a和b，如图乙所示。

（1）A组同学实验时水的沸点是___________℃。在交流合作时两组同学发现测得的水的沸点不同。经过分析后发现是由于有一组同学组装器材时没有安装盖板。从实验数据可判断出是___________组同学没有加盖板。（选填“A”或“B”）
（2）分析图像a和b，如假定A、B组同学实验时被加热的水单位时间吸收的热量相等，则你认为___________组同学实验时烧杯中水的质量较大（选填“A”或“B”），判断依据是___________。
23．某物理兴趣小组计划测量实验室常用钩码的密度。他们选用的器材有托盘天平、细线、装有适量水的小烧杯和待测钩码。
（1）请将实验步骤补充完整：
①用已调平的托盘天平测出装有适量水的小烧杯的质量记为m0，并记入表格；
②用细线栓好钩码，___________，在右盘中加减砝码并移动游码使天平平衡，读出此时砝码和游码的总质量记为m1，并记入表格；
③___________，继续在右盘中加减砝码并移动游码使天平平衡，读出此时砝码和游码的总质量记为m2，并记入表格。
（2）请用测出的物理量m0、m1 和m2，写出钩码密度的表达式ρ=___________。（已知水的密度为ρ水）
24．小陆同学利用平放在桌面上的小黑板和两块湿润程度相同的抹布进行实验，研究影响液体蒸发快慢的因素。实验时她左右手各拿一块抹布，在小黑板左半侧和右半侧同时涂抹了两块大小不一样的水印。一段时间后她发现小块的水印先消失了。于是小陆同学得出初步结论“蒸发快慢与液体的质量有关”。请利用托盘天平、两个完全相同的小烧杯、适量水和计时器，设计一个实验证明小陆同学的观点是错误的。

五、计算题
25．图示的电路中，源两端电压为6 V保持不变，定值电阻R1为10 Ω，开关S 闭合后，求：
（1）当滑动变阻器R接入电路的电阻R2为50 Ω 时，通过电阻R1的电流I ；
（2）当滑动变阻器接入电路的电阻R3为20 Ω 时，通过电阻R1的电功率P1

26．如图所示，把弹簧测力计上端固定在铁架台上。用粗铁丝做一个框，挂在弹簧测力计的挂钩上。在粗铁丝框的上端用细绳（细绳体积和质量忽略不计）悬挂一个体积为100cm3的铝块，下端放一水杯，铝块、粗铁丝框和水杯的总质量m总为350 g。在铝块的正下方，有一个装满水的溢水杯，放置在铁架台的支架上。平稳抬高支架，升高溢水杯可使铝块浸在水中，同时溢出的水恰好可以被下方的水杯盛接。（已知ρ铝>ρ水，g取10N/kg）求：
（1）铝块未浸入水中时，弹簧测力计的示数F1 ；
（2）当平稳抬高支架至某位置，使铝块有一半体积浸在水中时，铝块受到的浮力F浮；
（3）①继续平稳抬高支架至某位置，使铝块完全浸没在水中且不触碰溢水杯底，待溢出的水全部被下方水杯盛接后，铝块处于静止状态，弹簧测力计的示数F2；
②若继续平稳抬高支架至另一位置，使铝块接触溢水杯底且细绳松弛，铝块处于静止状态，此时弹簧测力计示数为F3。请比较F2与F3的大小关系并说明理由。


参考答案：
1．C
【详解】收取电费时要知道这段时间内用电器消耗的电能，测量用电器消耗电能多少的仪表是电能表，所以电能表是作为消耗电能收取电费的依据，故ABD不符合题意，C符合题意。
故选C。
2．B
【详解】净水器中的水分首先从液态变成气态的水蒸气，发生汽化现象，然后水蒸气遇到温度较低的塑料外罩，凝结成液态的小水珠，发生液化现象，小水珠越积越多，最后落下来，被收集到洁净水收集杯中。
故选B。
3．A
【详解】A．桥在水中形成“倒影”，是平面镜成像，属于光的反射现象，故A符合题意；
B．日晷面上呈现晷针的影子，是光的直线传播形成的，故B不符合题意；
C．透过放大镜看到放大的字，放大镜是凸透镜，对光具有会聚作用，属于光的折射现象，故C不符合题意；
D．景物通过玻璃球成像属于凸透镜成像，利用的是光的折射，故D不符合题意。
故选A。
4．D
【详解】A．滑雪板的面积较大，是在压力一定时，通过增大受力面积来减小压强；故A不符合题意；
B．铁轨铺在枕木上，是在压力一定时，通过增大受力面积来减小压强；故B不符合题意；
C．挖掘机有宽大履带，是在压力一定时，通过增大受力面积来减小压强，故C不符合题意；
D．切蛋器装有细钢丝，是在压力一定时，通过减小受力面积来增大压强；故D符合题意。
故选D。
5．B
【详解】A．音叉响度越大，振幅越大，乒乓球被弹起的越远，故A错误；
B．正在发声的音叉正在振动，音叉振动可以溅起水花，故B正确；
C．钢尺伸出的长度越短，钢尺越容易振动，频率越高，音调越高，故C错误；
D．逐渐抽掉玻璃罩内的空气，空气越来越稀薄，空气传声能力越差，铃声越来越小，反之，停止抽气后打开气阀，铃声逐渐变大，故D错误。
故选B。
6．A
【详解】题目中实验的自变量是不同材料的物体，这些不同材料的物体与磁体的北极摩擦后，用它去尝试吸引一枚钢制的大头针，判断是否有磁性，所选实验材料的磁性质是因变量。
故选A。
7．C
【详解】A．由图可知，当电流相同时，甲两端的电压较大，即
U甲＞U乙
由可知
R甲＞R乙
故A错误；
B．两定值电阻串联接入电路中时，通过它们的电流相等，即I甲=I乙，故B错误；
C．两定值电阻并联接入电路中时，它们两端的电压相等，因为
R甲＞R乙
由可知
P甲＜P乙
故C正确；
D．两定值电阻分别接入电源电压相同且不变的电路中时，由可知， 不知道它们通电时间的长短，无法比较它们产生的热量大小，故D错误。
故选C。
8．C
【详解】A．如图所示，烛焰在光屏上恰好成一清晰等大的实像，此时物距等于二倍焦距成倒立等大实像，即
2f=20cm
得f=10cm，故A错误；
B．保持凸透镜位置不变，将蜡烛和光屏位置对换，由光路的可逆性可知，在光屏上能观察到像，故B错误；
C．将蜡烛移动到10 cm刻度处，此时物距为
50cm-10cm=40cm＞2f
调节光屏位置可在光屏上得到倒立、缩小的实像，故C正确；
D．凸透镜成实像时，物近像远像变大，将蜡烛移动到35 cm刻度处，物距减小，为使烛焰在光屏上成一清晰的像，增大像距，应向右移动光屏，故D错误。
故选C。
9．D
【详解】AC．两个容器的质量相等，容器内液体的质量相等，所以它们的总质量相等，由G=mg可知它们的总重力相等，容器对桌面的压力等于它们的总重力，所以容器对桌面的压力
F甲=F乙
两个容器的底面积相等，由可知容器对桌面的压强
p甲=p乙
故AC错误；
BD．两容器的底面积相同，液体深度相同，则甲中液体的体积大于乙中液体的体积；因为两液体的质量相同，所以根据可知
ρ甲＜ρ乙
两容器中液体的深度相同，根据p=ρgh知，液体对杯底的压强
p′甲 因为两容器的底面积相同，由F=pS可知液体对容器底部的压力
F甲′ 故B错误，D正确。
故选D。
10．D
【详解】A．沙桶与沙的总重力为G=mg，使用定滑轮不能改变力的大小（忽略细线与滑轮之间的摩擦），则木块受到的拉力大小为mg，因为物块做匀速直线运动，拉力和滑动摩擦力是一对平衡力，所以滑动摩擦力的大小为mg，故A错误；
B．物块A的重力与桌面对它的支持力是一对平衡力，故B错误；
C．物块A受到的滑动摩擦力与小桶B受到的拉力作用物体不同，不是一对平衡力，故C错误；
D．继续向小桶中加入沙子，木块对接触面的压力没变，接触面的粗糙程度不变，故滑动摩擦力不变，故D正确。
故选D。
11．C
【详解】ABC．由题意知，当电压表的最大测量值为3V时，此时定值电阻R1两端的电压U1=3V，电路中的电流
I1=I=I2==0.3A
通过定值电路的最大电流是0.3A，通过变阻器的最大电流是1A，电流表的量程是0-0.6A，因此电路中的最大电流为0.3A；电流表的最大示数是0.3A，电阻R1消耗电功率的最大值
P1最大=I2R1=(0.3A)2×10Ω=0.9W
滑动变阻器接入电路中的最小电阻
R2==10Ω
故AB错误，C正确；
D．当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，即
I1′==0.2A
电路消耗总电功率的最小值
P小=UI1′=6V×0.2A=1.2W
故D错误。
故选C。
12．D
【详解】A．由杠杆的平衡条件可知
mgl=TAlOA
TA=
因为lOA和mg不变，TA与l成正比，故A错误；
B．细绳对C的拉力等于物体的重力，即
T=mg
物体的重力不变，所以T随着l的增大而不变，故B错误；
C．由力的作用相互性可知绳对M的拉力
FM=TA
地面对M的支持力
F=Mg-FM= Mg- TA= Mg-
因为lOA、Mg和mg不变，F随着l的增大而减小，故C错误；
D．由力的作用相互性可知M对地面的压力
F压=F= Mg-
M对地面的压强
p=
因为lOA、S、Mg和mg不变，当l为零时，压强最大为

当l＞0时，p随着l的增大而减小，故D正确。
故选D。
13．BD
【详解】A．扩散现象与温度有关，温度越高，扩散现象越明显，故A错误；
B．分子间同时存在引力和斥力，故B正确；
C．物体吸收热量，温度不一定升高，如晶体熔化时，吸热但温度不变，故C错误；
D．摩擦生热是通过做功的方法改变物体的内能，将机械能转化为内能，故D正确。
故选BD。
14．ACD
【详解】A．火箭放置在发射台上准备发射时，物体没有移动距离，故没有做功，故A正确；
B．升空时，“天问一号”探测器与火箭相对静止，故B错误；
C．在火星附近减速后，速度减小，动能减小，重力势能不变，故机械能减小，故C正确；
D．“天问一号”从近火点到远火点，重力势能增加，动能减小，动能转化为重力势能，故D正确。
故选ACD。
15．AD
【详解】A．由题意可知，材料匀速被提升4.5m，用时30s，根据速度公式可知，材料移动的速度

材料移动的速度是0.15m/s，从图中可以看到，三条绳子托着动滑轮，则绳自由端移动的速度

绳自由端移动的速度是0. 45m/s，故A正确；
B．力的作用是相互的，滑轮组对天花板的拉力大小等于天花板对滑轮组的拉力，设天花板对滑轮组的拉力是，把滑轮组和材料看成一个整体，这个整体匀速上升，处于平衡状态，受到重力、天花板对滑轮组的拉力、绳自由端受到的拉力，绳重和摩擦忽略不计，则

三条绳子托着动滑轮，绳重和摩擦忽略不计，则绳自由端受到的拉力符合下式

解得；由上述可知，这个整体受到重力、天花板对滑轮组的拉力、绳自由端受到的拉力，这三力平衡，可得

解得

天花板对滑轮组的拉力是350N，即天花板受到竖直向下350 N的拉力，故B错误；
C．工人所做的有用功

工人所做的有用功是1800J，故C错误；
D．三条绳子托着动滑轮，材料匀速提升4.5m高，则绳端移动的距离

自由端受到的拉力，则工人所做的总功

由C解析可知，工人所做的有用功，则滑轮组的机械效率

滑轮组的机械效率约为88. 9%，故D正确。
故选AD。
16．     -4     S
【详解】（1）[1]由图可知，温度计的分度值是1℃，液柱的液面在0℃的下方，所以温度计的示数为-4℃。
（2）[2]磁体外部，磁体的磁感线从N极出发回到S极，磁体的右端为S极。
17．     灵敏电流计指针发生偏转     见解析
【详解】[1][2]闭合开关后，迅速向右移动导体棒ab，闭合电路中的部分导体（导体棒）做切割磁感线运动，产生感应电流，灵敏电流计指针发生偏转。
18．     113     增大     齐平     C
【详解】（1）[1][2]升船机就是一部“船舶电梯”，可使驶入其中的船只在三峡大坝这座“高大建筑物”中实现最大垂直升降113米，在此过程中轮船的高度升高，轮船的重力势能增大。
（2）[3]抵达下游，当承船箱内水面刚好与下游航道水面齐平时，如图丙所示，再将驶出承船箱一侧的闸门打开，轮船就可以平稳地从承船箱驶出，完成过坝。
（3）[4]在升船机两侧塔柱内布置了与提升总重相同的平衡重组，若升船机将一艘排水量为3000吨的轮船运送到上游后，紧接着又计划将一艘排水量 为1000吨的轮船运送到下游，由杠杆平衡原理可知，只需改变力臂，平衡重组的配重保持不变。
19．     B     使其能与蜡烛A的像完全重合     改变蜡烛A到玻璃板的距离
【详解】（2）[1][2]为了比较像与物大小，因为AB等大，所以将蜡烛B置于玻璃板后方，调节它的位置，并在玻璃板前面透过玻璃板从不同角度观察，使其都能与蜡烛A的像完全重合。
（3）[3]要证明“平面镜所成像的大小与物体到平面镜的距离无关”，所以要改变蜡烛A到玻璃板的距离多次实验。
20．          0.3     1.5     5     导体的电阻一定时，通过导体的电流跟导体两端电压成正比
【详解】（1）[1]根据电路图可知，电压表和电阻并联，电流表和电阻串联，滑动变阻器和电阻串联，滑片P向左滑动时滑动变阻器连入电路的电阻变小，故应接滑动变阻器的左下接线柱，如图

（2）[2][3]图丙中电流表使用的是0~0.6A量程，分度值为0.02A，读数为0.3A；图丁中电压表使用的是0~3V量程，分度值为0.1V，读数为1.5V。
[4]R的阻值

（3）[5]根据表中数据，可知

由上式可知：电阻一定时，电流与电压的比值是一个定值，导体两端的电压越大通过该导体的电流越大，即导体电阻一定时，通过导体的电流和导体两端的电压成正比。
21．     乙     物体的热胀冷缩     降低     用水平托盘端着     排除热胀冷缩带来的干扰
【详解】（1）[1][2]研究大气压与高度的关系的气压计，应该制成图中的乙；图甲是自制温度计，根据物体的热胀冷缩的原理制成的。
（2）[3]把自制气压计从1楼带到5楼，玻璃管中的水柱高度变大，瓶内外的气体压强差变大，可知外界大气压减小。
（3）[4][5]由于热胀冷缩会引起玻璃管中水柱的变化影响实验结果，所以在拿着它上下楼时，应保持瓶中的水的温度不变，采用水平托盘端着的方式更为合理。
22．     101     B     A     沸腾前A组同学的水升温较慢
【详解】（1）[1]由图可知，A组最后温度为101℃不变，所以A组同学实验时水的沸点是101℃。
[2]加盖板气压大沸点高，由图，A组沸点高，所以B组没加盖板。
（2）[3][4]假定A、B组同学实验时被加热的水单位时间吸收的热量相等，由图，A组在沸腾前升温慢，吸热多，所以A组质量大。
23．     将钩码浸没在水中，且不接触烧杯底和侧壁     松开细线，将钩码放入烧杯中沉底
【详解】（1）[1][2]实验中只有天平，没有量筒，无法测量钩码的体积，但是有烧杯、水的细线，所以可以根据阿基米德原理，利用钩码受到的浮力来算出钩码的体积；所以，在第二步，应该将钩码浸没在水中，且不接触烧杯底和侧壁，根据天平再次平衡时示数增加的质量，可求出钩码所受浮力大小，进而求出钩码的体积。松开细线，将钩码放入烧杯中沉底时，即把钩码直接放入烧杯中，此时天平平衡后的示数与最初的示数之差即为钩码的质量。
（2）[3]②中用细线栓好钩码，将钩码浸没在水中时，钩码排开水的质量为
m排= m1- m0
由得钩码的体积

根据钩码放到烧杯底部时天平的示数，可得钩码的质量为
m钩= m2- m0
由得钩码的密度

24．见解析
【详解】在两个烧杯中装质量不同的水，用调好的天平测出其质量为m1，和m2，将两烧杯放置在环境温度和通风条件相同的地方，放置相同的时间，用计时工具记录放置时间为t，然后用天平测量剩余质量分别为m′1和m′2，利用公式 和，计算出k1和k2，比较k1和k2的大小，发现k1=k2，说明蒸发快慢与液体质量无关，小陆的观点是错误的。（其它答案合理即给分）
25．（1）0.1A；（2）0.4W
【详解】解：（1）由电路图可知，变阻器R和R1串联，当滑动变阻器R接入电路的电阻R2为50 Ω 时，通过电路的电流

由串联电路电流的规律可知通过电阻R1的电流是0.1A。
（2）当滑动变阻器接入电路的电阻R3为20 Ω时，通过电路的电流

电阻R1的电功率

答：（1）当滑动变阻器R接入电路的电阻R2为50 Ω 时，通过电阻R1的电流是0.1A；
（2）当滑动变阻器接入电路的电阻R3为20 Ω 时，通过电阻R1的电功率是0.4W。
26．（1）3.5N；（2）0.5N；（3）①3.5N；②，见解析
【详解】解：（1）铝块未浸入水中时，弹簧测力计的示数

（2）铝块有一半体积浸在水中时，铝块受到的浮力

（3）①以铝块、粗铁丝框、水杯整体为研究对象，铝块浸没后受力分析如图1所示

由阿基米德原理可知

所以弹簧测力计的示数

②铝块触底后，以铝块、粗铁丝框、水杯整体为研究对象，受力分析如答图2所示

由阿基米德原理可知

由图可知

所以

答：（1）铝块未浸入水中时，弹簧测力计的示数F1是3.5N；
（2）当平稳抬高支架至某位置，使铝块有一半体积浸在水中时，铝块受到的浮力F浮是0.5N；
（3）①继续平稳抬高支架至某位置，使铝块完全浸没在水中且不触碰溢水杯底，待溢出的水全部被下方水杯盛接后，铝块处于静止状态，弹簧测力计的示数F2是3.5N；
②，见解析。
