伊川县2022-2023上期末九年级物理（无答案）

这是一份伊川县2022-2023上期末九年级物理（无答案），共7页。试卷主要包含了如图所示，电源两端电压为3V，等内容，欢迎下载使用。

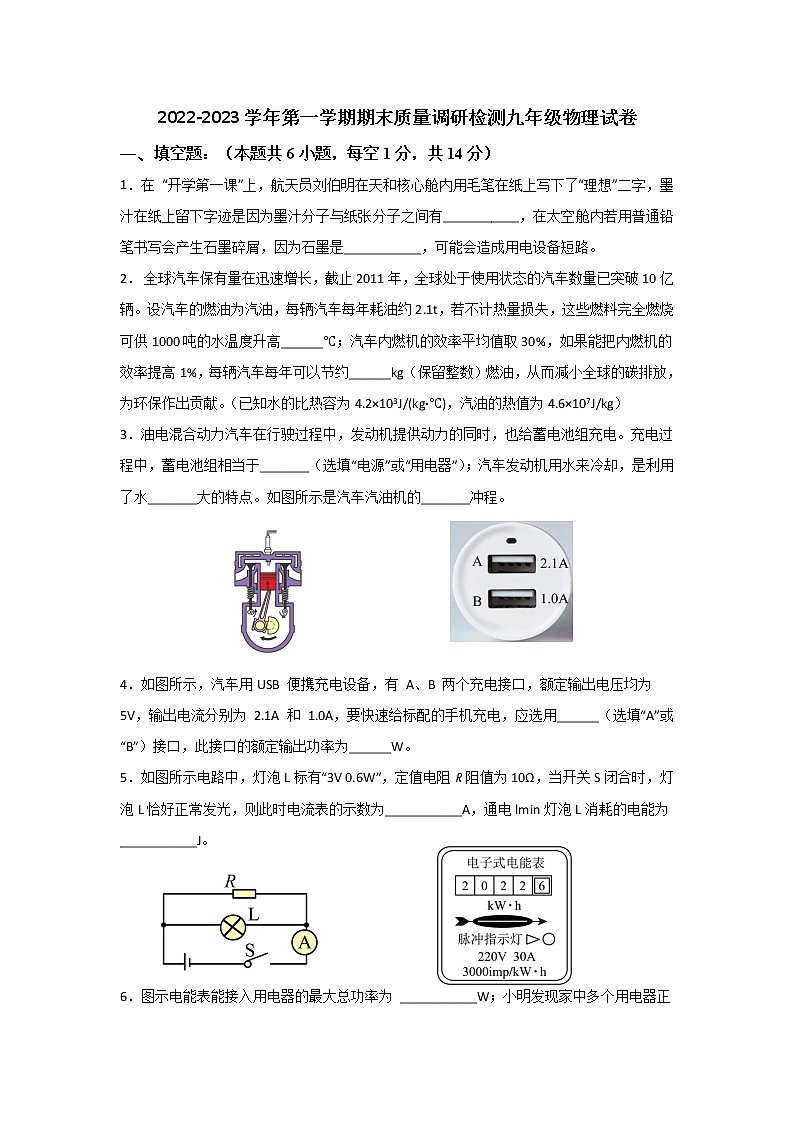

1．在 “开学第一课”上，航天员刘伯明在天和核心舱内用毛笔在纸上写下了“理想”二字，墨汁在纸上留下字迹是因为墨汁分子与纸张分子之间有___________，在太空舱内若用普通铅笔书写会产生石墨碎屑，因为石墨是___________，可能会造成用电设备短路。
2． 全球汽车保有量在迅速增长，截止2011年，全球处于使用状态的汽车数量已突破10亿辆。设汽车的燃油为汽油，每辆汽车每年耗油约2.1t，若不计热量损失，这些燃料完全燃烧可供1000吨的水温度升高______℃；汽车内燃机的效率平均值取30%，如果能把内燃机的效率提高1%，每辆汽车每年可以节约______kg（保留整数）燃油，从而减小全球的碳排放，为环保作出贡献。（已知水的比热容为4.2×103J/(kg⋅℃)，汽油的热值为4.6×107J/kg）
3．油电混合动力汽车在行驶过程中，发动机提供动力的同时，也给蓄电池组充电。充电过程中，蓄电池组相当于_______（选填“电源”或“用电器”）；汽车发动机用水来冷却，是利用了水_______大的特点。如图所示是汽车汽油机的_______冲程。
4．如图所示，汽车用USB 便携充电设备，有 A、B 两个充电接口，额定输出电压均为 5V，输出电流分别为 2.1A 和 1.0A，要快速给标配的手机充电，应选用______（选填“A”或“B”）接口，此接口的额定输出功率为______W。
5．如图所示电路中，灯泡L标有“3V 0.6W”，定值电阻R阻值为10Ω，当开关S闭合时，灯泡L恰好正常发光，则此时电流表的示数为___________A，通电lmin灯泡L消耗的电能为___________J。
6．图示电能表能接入用电器的最大总功率为 ___________W；小明发现家中多个用电器正常工作时，指示灯在1min内闪烁90次，这段时间内电路消耗的电能为 ___________kW·h；他再将额定功率为1000W的电水壶接入该电路，发现额定电流为30A的熔丝熔断了，这是因为电路发生了 ___________故障。
二、选择题（本题共8小题，每小题2分，共16分．第7～12题每小题只有一个选项符合题目要求；第13～14题，每小题有两个选项符合题目要求，全部选对得2分，只选一个且正确得1分，有选错的得0分．）
7．下列有关物质的结构和物质世界的尺度，说法正确的是（ ）
A．晶体在熔化过程中不断吸热，温度不断升高
B．一般分子的直径大小为10-10m
C．组成物质的所有分子只有在高温条件下才做无规则运动
D．“光年”不是长度单位而是时间单位
8．为做好疫情常态化防控，打造安全就医环境，很多医院启用了智能门禁系统。系统扫描到就医人员的健康码为绿码（模拟电路中的开关S1闭合）并且检测到其体温正常（开关S2闭合）时，门禁才会自动打开（电动机工作）。下列图中模拟电路符合上述要求的是（ ）
9．如图所示，电源两端电压保持不变，闭合开关S，将滑动变阻器的滑片适当左移，下列说法正确的是（ ）
A．电流表A1示数不变、电流表A2示数变小
B．电流表A1示数变大、电压表V示数不变
C．电流表A2示数变大、电压表V示数变小
D．电流表A2示数变大、电压表V示数不变
10．如图所示，电源两端电压为3V，。闭合开关S，电流表示数为0.1A，下列说法正确的是（ ）
A．通过的电流为0.6A B．的电阻为25Ω
C．两端的电压为3V D．两端的电压为2.5V
11．学习了电学知识后，下列说法你认为正确的是（ ）
A．用毛皮摩擦过的橡胶棒由于失去电子而带正电
B．验电器的工作原理是异种电荷互相吸引
C．规格不同的两只灯泡并联在电路中，两灯亮度不同，是因为流过两灯的电流不同
D．在电源外部，电流的方向是从电源的正极经过用电器流向负极
12．安全用电是每一位中学生应有的常识，下列做法符合安全用电原则的是（ ）
A．湿手拔用电器的插头 B．通电电线起火时立即泼水救火
C．断开电源开关后再更换灯泡 D．在一个插线板上同时使用多个大功率用电器
13．公路检查站的“地磅”可以检测货车是否超载。图是某种地磅的工作原理图，滑片P可在竖直放置的电阻R上滑动，当货车质量增大时，电表示数随之增大，由电表改装成的显示器的示数也增大。下列说法正确的是（ ）
A．接线柱“1”应与“3”连接
B．“显示器”由电压表改装而成
C．若货车质量增大，则电阻两端电压增大
D．为了节约电能，电阻R0可以去掉
14．如图所示，电源电压12V保持不变，小灯泡标有“4V 1.6W”字样（灯丝电阻不受温度影响），滑动变阻器标有“50Ω 1A”字样，电流表量程为0~0.6A，电压表量程为0~15V；闭合开关，保证各元件不损坏，下列选项正确的是（ ）
A．移动滑动变阻器滑片，小灯泡可能正常发光
B．电路中消耗的最大功率为4.8W
C．滑动变阻器两端电压变化范围为9~10V
D．当滑动变阻器滑片P置于b端时，滑动变阻器通电1min产生的热量为140J
三、作图题（本题共2小题，每小题2分，共4分）
15．在图中，将电源、电流表、电压表三个元件符号正确填进电路的空缺处。要求电键S闭合后，向右移动滑动变阻器的滑片P，电流表示数变小，电压表的示数变大。
16．请用笔画线代替导线将如图所示的家庭电路连接完整，开关只控制壁灯。
四、实验探究题（本题共3小题，第17题6分，第18题5分，第19题7分，共18分）
17．为测量某定值电阻Rx的阻值，实验探究小组设计了如图甲所示的电路图，并进行了实验。
（1）请根据实验电路图，用笔画线代替导线将图乙的实物连线图补充完整______；
（2）为不损坏电路元件，在闭合开关S前，滑动变阻器滑片应滑到最_____端（选填“左”或“右”）,让通过电流表的电流最______（选填“大”或“小”）；
（3）检查电路连接无误后闭合开关后，无论怎样移动滑动变阻器的滑片P，电流表几乎无示数，电压表有示数且不变，原因可能是_______；
A．R短路 B．R断路 C．滑动变阻器断路
（4）排除故障后继续实验,调节滑动变阻器，记录电压表和电流表的读数，其中某次测量数据如图丙所示，此次电压表读数为______V；
（5）根据实验数据，该小组作出了电压U随电流I的变化图像，如图丁所示，根据图像，可得电阻Rx= ______Ω。
18．在测量额定电压为3.8V小灯泡的电功率实验中：
（1）图甲为小华连接的电路，其中有一根导线连接错误，请你在连接错误的这根导线上打“×”，并用笔画线代替导线画出正确的接线；( )
（2）电路连接正确后，闭合开关，发现小灯泡不亮，电流表和电压表示数都很小，接下来小华应进行的操作是___________；（填字母）
A．更换小灯泡 B．移动滑动变阻器滑片
C．检查开关是否接触不良 D．检查电压表是否断路
（3）电压表示数为3.8V时，电流表示数如图乙所示，则小灯泡的额定功率为___________W；
（4）下表是另一组同学在测量额定电压为2.5V小灯泡的电功率时的数据及发光情况。在交流讨论过程中，小华发现该组有一次实验中的电流值是编造的。你认为是第___________次，判断的理由是：___________。
19．认识短路的危害
设计实验
目的：认识短路的危害
器材：低压电源(直流6 V)、开关、额定电流为1 A的保险丝、额定电压为6 V的灯泡、
导线、电流表(演示电流表，0～5 A档)
进行实验
(1)在图中，CD间接上一段保险丝，AB间接入电流表，其它部分按图所示连接好电路．
(2)当开关闭合时，灯泡________(填“发光”或“不发光”)，电流表________(填“有”或“无”)示数．
(3)断开开关，在B、D间接一根粗铜丝，当闭合开关的瞬间，你将会观察到________
A．电流表的指针迅速摆动较大的幅度，保险丝也随即熔断
B．电流表的指针无示数，保险丝不会熔断
C．电流表读数稳定不变，灯泡正常发光
D．电流表读数稳定不变，灯泡不亮
分析论证
B、D间接入铜丝时，灯泡被短路．根据欧姆定律知道，闭合开关的瞬间，线路中的电流________，通过保险丝和导线的电流________（选填“相同”或“不相同”），但是保险丝的电阻比导线大很多，在电流相同时，导体的电功率跟电阻成________比，所以保险丝的电功率比铜丝的电功率大得多，使保险丝的温度升高，这实际是我们学过的电流的________效应．
五、综合应用题（20题9分，21题9分，共18分）
20．“开车不饮酒，酒后不开车”是每一位司机都必须遵守的交通法规。图（甲）是气体中酒精浓度测试仪的原理图，电源电压U＝12V，是气敏电阻，其阻值随气体中酒精浓度的变化规律如图（乙）所示。气体中酒精浓度大于或等于20mg/100mL小于80mg/100mL为酒驾，大于或等于80mg/100mL为醉驾。测试仪使用前应先调零，即当气体中酒精浓度为0时，，调节滑动变阻器的滑片，使电压表示数，调零后的滑片位置保持不变。求：
（1）调零后接入电路中的阻值；
（2）当时，消耗的电功率；
（3）在某次检测中，电流表示数为0.3A，试通过计算分析，判断该司机属于酒驾还是醉驾？
21．为给运动员加热食品提供方便，某校师生用电阻丝自制了100台电烘箱。其中一台电烘箱在220V电压下工作时，每分钟产生的热量为6.6×104J。假设电烘箱的电阻丝的电阻不随温度变化。
（1）求这台电烘箱在220V电压下工作时的电功率；
（2）求制作这台电烘箱所用电阻丝的电阻值；
（3）小明家供电线路的总空气开关上标有“C32”字样，通过查阅资料知道，当电流达到或超过32A时，总空气开关就会跳闸，切断电路，起到保护作用。短暂的跳闸能影响正在工作的家用电器，引起不必要的麻烦，例如：电冰箱突然断电；正在播放的电视节目中断；电灯突然熄灭等。小明家现有家用电器的总功率为5600W，在它们都正常工作的情况下，能否将这台电烘箱连接到他家同时使用？实验次数
电压U/V
电流I/A
电功率P/W
灯泡发光情况
1
2.5
0.30
0.75
正常发光
2
3.0
0.50
1.50
比正常发光亮
3
2.0
0.26
0.52
比正常发光暗
