初中物理中考复习 考点29 电阻及变阻器-备战2019年中考物理考点一遍过
展开
这是一份初中物理中考复习 考点29 电阻及变阻器-备战2019年中考物理考点一遍过，共36页。试卷主要包含了电阻，变阻器等内容，欢迎下载使用。

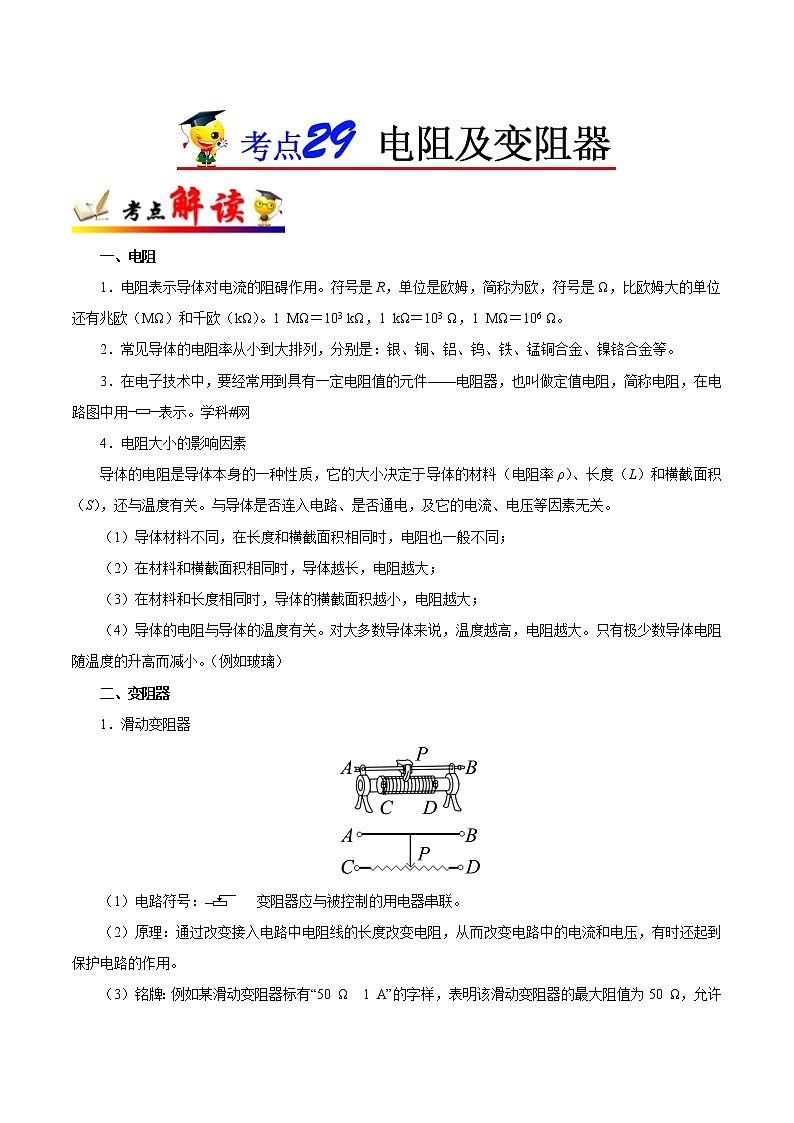

一、电阻
1．电阻表示导体对电流的阻碍作用。符号是R，单位是欧姆，简称为欧，符号是Ω，比欧姆大的单位还有兆欧（MΩ）和千欧（kΩ）。1 MΩ＝103 kΩ，1 kΩ＝103 Ω，1 MΩ＝106 Ω。
2．常见导体的电阻率从小到大排列，分别是：银、铜、铝、钨、铁、锰铜合金、镍铬合金等。
3．在电子技术中，要经常用到具有一定电阻值的元件——电阻器，也叫做定值电阻，简称电阻，在电路图中用表示。学科#网
4．电阻大小的影响因素
导体的电阻是导体本身的一种性质，它的大小决定于导体的材料（电阻率ρ）、长度（L）和横截面积（S），还与温度有关。与导体是否连入电路、是否通电，及它的电流、电压等因素无关。
（1）导体材料不同，在长度和横截面积相同时，电阻也一般不同；
（2）在材料和横截面积相同时，导体越长，电阻越大；
（3）在材料和长度相同时，导体的横截面积越小，电阻越大；
（4）导体的电阻与导体的温度有关。对大多数导体来说，温度越高，电阻越大。只有极少数导体电阻随温度的升高而减小。（例如玻璃）
二、变阻器
1．滑动变阻器
（1）电路符号： 变阻器应与被控制的用电器串联。
（2）原理：通过改变接入电路中电阻线的长度改变电阻，从而改变电路中的电流和电压，有时还起到保护电路的作用。
（3）铭牌：例如某滑动变阻器标有“50 Ω 1 A”的字样，表明该滑动变阻器的最大阻值为50 Ω，允许通过的最大电流为1 A。

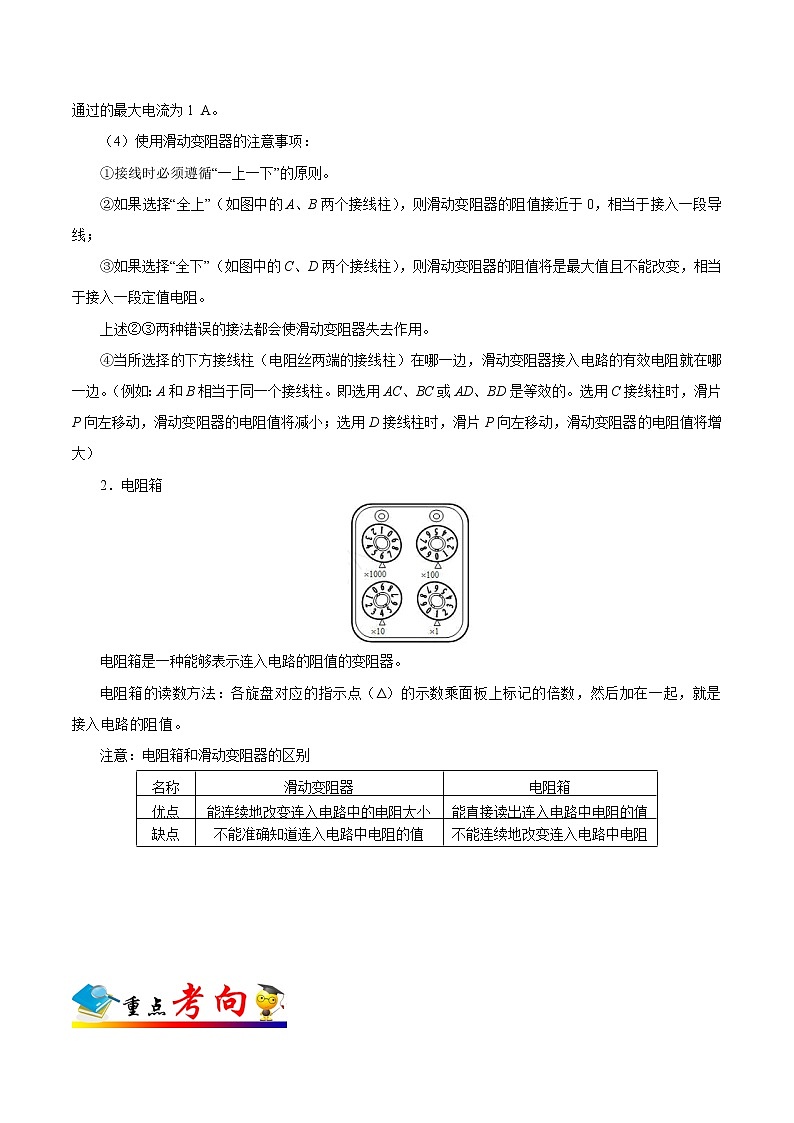

（4）使用滑动变阻器的注意事项：
①接线时必须遵循“一上一下”的原则。
②如果选择“全上”（如图中的A、B两个接线柱），则滑动变阻器的阻值接近于0，相当于接入一段导线；
③如果选择“全下”（如图中的C、D两个接线柱），则滑动变阻器的阻值将是最大值且不能改变，相当于接入一段定值电阻。
上述②③两种错误的接法都会使滑动变阻器失去作用。
④当所选择的下方接线柱（电阻丝两端的接线柱）在哪一边，滑动变阻器接入电路的有效电阻就在哪一边。（例如：A和B相当于同一个接线柱。即选用AC、BC或AD、BD是等效的。选用C接线柱时，滑片P向左移动，滑动变阻器的电阻值将减小；选用D接线柱时，滑片P向左移动，滑动变阻器的电阻值将增大）
2．电阻箱
电阻箱是一种能够表示连入电路的阻值的变阻器。
电阻箱的读数方法：各旋盘对应的指示点（Δ）的示数乘面板上标记的倍数，然后加在一起，就是接入电路的阻值。
注意：电阻箱和滑动变阻器的区别
名称
滑动变阻器
电阻箱
优点
能连续地改变连入电路中的电阻大小
能直接读出连入电路中电阻的值
缺点
不能准确知道连入电路中电阻的值
不能连续地改变连入电路中电阻大小

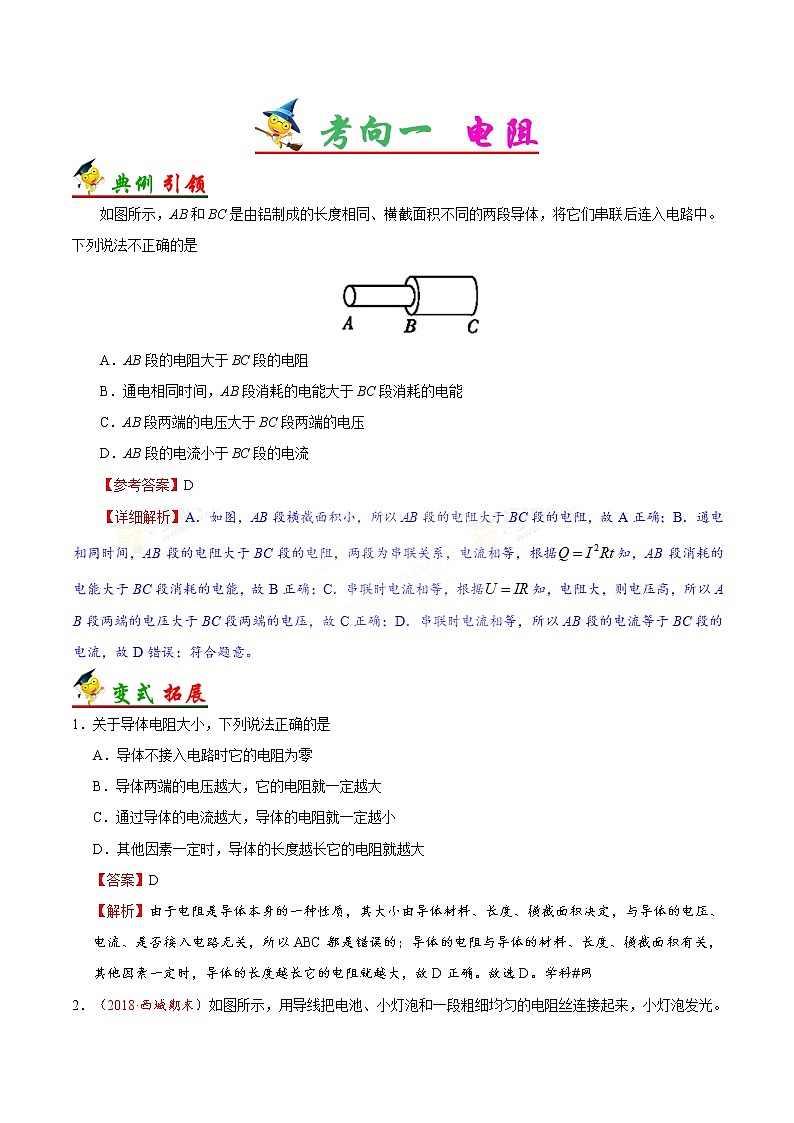

如图所示，AB和BC是由铝制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中。下列说法不正确的是
A．AB段的电阻大于BC段的电阻
B．通电相同时间，AB段消耗的电能大于BC段消耗的电能
C．AB段两端的电压大于BC段两端的电压
D．AB段的电流小于BC段的电流
【参考答案】D
1．关于导体电阻大小，下列说法正确的是
A．导体不接入电路时它的电阻为零
B．导体两端的电压越大，它的电阻就一定越大
C．通过导体的电流越大，导体的电阻就一定越小
D．其他因素一定时，导体的长度越长它的电阻就越大
【答案】D
【解析】由于电阻是导体本身的一种性质，其大小由导体材料、长度、横截面积决定，与导体的电压、电流、是否接入电路无关，所以ABC都是错误的；导体的电阻与导体的材料、长度、横截面积有关，其他因素一定时，导体的长度越长它的电阻就越大，故D正确。故选D。学科#网
2．（2018·西城期末）如图所示，用导线把电池、小灯泡和一段粗细均匀的电阻丝连接起来，小灯泡发光。当金属夹从电阻丝上的a点，沿电阻丝向左移动的过程中
A．电阻丝中的自由电子向左定向移动
B．电阻丝接入电路的电阻变大
C．小灯泡的亮度逐渐变暗
D．小灯泡的电阻逐渐变大
【答案】D
将滑动变阻器的滑片向左移动时，图中哪一种连接方法可使滑动变阻器接入电路中电阻减小
A． B．
C． D．
【参考答案】A
【详细解析】A、这种连接方式接入电路的是左半部分，当滑动变阻器的滑片P向左移动时，接入电路的电阻丝长度变小，电阻变小，符合题意；B、连接下面两个接线柱，连入电路中的是一个定值电阻（最大电阻），这种接法是不能变阻的，不符合题意；C、连接上面两个接线柱，连入电路中的是0，这种接法是不能变阻的，不符合题意；D、这种连接方式接入电路的是右半部分，当滑动变阻器的滑片P向左移动时，接入电路的电阻丝长度变大，电阻变大，不符合题意；故选A。学*科网
1．（2018·房山期末）电位器和滑动变阻器都是变阻器，它们的原理都是通过改变导体的长度从而改变接入电路中的电阻。如图是某电位器的结构示意图，电阻片R的两端分别与接线端A、C相连，滑动片P的一端通过转轴O与接线端B相连，另一端与电阻片R接触良好，并能绕转轴O在电阻片R上滑动。已知电阻片R的总电阻为10 W，将电位器A、B两个接线端接在电压为3 V的电源两端。当滑动片P位于如图所示的位置时，已知接线端A、B间的电阻为3 W。则下列说法中正确的是
A．滑动片P逆时针向C端滑动的过程中，接入电路中的电阻变小
B．接线端B、C间的电压为7 V
C．通过A、B间电阻的电流为0.3 A
D．电位器消耗的电功率为3 W
【答案】D
2．题图是由电灯和滑动变阻器组成的电路，选项中的各图与题图连接方式相同的图是
A． B．
C． D．
【答案】AD
1．如图所示，用一条中间较窄的锡箔纸把电池正、负极相连，稍候发现锡箔纸较窄处的纸先燃烧起来。关于此情景下列说法中正确的是
A．锡箔中电子从电池正极流向负极
B．锡箔较窄处的电阻较小
C．锡箔升温是电流热效应造成的
D．锡箔较窄处的电流较小
2．（2018·朝阳期末）家庭电路中用铜导线而不用铁导线的主要原因是
A．铜比铁的密度大
B．铜比铁的导电性能好
C．铜比铁的价格高
D．铜比铁在自然界中的储存量丰富
3．为维护消费者权益，技术监督部门对市场上的电线产品进行抽查，发现有一个品牌的铜芯电线不符合规格：①用镀铜的铝芯冒充铜芯；②电线直径明显比说明书上标定的直径要小．引起这种电线不符合规格的主要原因是
A．电线的长度引起电阻偏大
B．电线的横截面积引起电阻偏大
C．电线的材料引起电阻偏小
D．电线的温度引起电阻偏大
4．（2018·浦东期末）滑动变阻器的工作原理是改变接入电路中电阻丝的
A．长度 B．粗细
C．温度 D．密度
5．两个导体并联后的总电阻小于其中任何一个导体的电阻，因为并联相当于
A．减小了导体长度 B．减小了导体横截面积
C．增大了导体长度 D．增大了导体横截面积
6．（2018·闵行期末）如图所示，AC、DF分别是直径、长度均相同的康铜合金丝和镍铬合金丝，B、E是各自的中点。分别将AB、EF接入电路中，这是为了研究导体电阻与哪个因素的关系
A．电压 B．电流
C．长度 D．材料
7．有关决定一个导体电阻大小的因素的说法，正确的是
A．决定于导体的长度、横截面积和材料
B．决定于导体两端的电压和通过的电流
C．不通电时A对，通电时B对
D．A、B都不正确
8．（2018·西安铁一中期末）关于导体的电阻，下列说法中正确的是
A．导体两段的电压为0 V时，导体的电阻为0 Ω
B．粗细相同的铜导线，长导线比短导线电阻小
C．长度相同的铜导线，粗导线比细导线电阻小
D．导体电阻与它两端的电压成正比，与通过它的电流成反比
9．下列不是反映材料物理属性的物理量是
A．电阻 B．电压 C．密度 D．硬度
10．（2018·安达期末）集成电路是二十世纪最重要的发明之一，现代的收音机、电视机、手机、计算机等设备中都有集成电路。如图所示，是某数码相机的图象传感器。关于集成电路主要是由下列哪一种材料制成
A．超导体 B．半导体
C．金属导体 D．绝缘体
11．超市使用的条形码识别仪的光敏二极管主要材料
A．导体 B．半导体
C．绝缘体 D．超导体
12．（2018·苏州期末）青少年科技创新材料中有一种变光二极管，奥秘在于其内部封装有一红一绿两个发光二极管，电流从其P端流入时发红光，从其Q端流入时发绿光，二极管（符号为）具有单向导电性；当电流从“+”极流入时二极管能通电且发光，当电流从“一”极流入时二极管不发光，电流不能通过。则该变光二极管的内部结构可能是下图中的
A． B．
C． D．
13．超导是科学世界中最奇妙的现象之一，超导态中材料电阻为零．当超导体处于超导态时，下列科学原理、定律、应用对超导体仍适用的是
A．电磁铁
B．短路时保险丝熔断
C．欧姆定律
D．焦耳定律
14．（2018·宜宾期末）在下图所示的为滑动变阻器的结构和连入电路情况示意图，当滑片向右滑时，连入电路的电阻变小的为
A． B．
C． D．
15．超导是指电阻为零的现象，目前发现某些物质在温度降到足够低时会出现超导现象．如果研制出常温下的超导材料，你认为它最适合用来制作
A．输电导线
B．电炉丝
C．白炽灯丝
D．保险丝
16．（2018·安达期末）电位器是滑动变阻器的一种．如图所示，如果把电位器与灯泡串联起来，利用它改变 灯的亮度，下列说法正确的是
A．连接A、B使滑动触头逆时针转动，灯泡变暗
B．连接A、C使滑动触头逆时针转动，灯泡变亮
C．连接A、C使滑动触头顺时针转动，灯泡变暗
D．连接B、C使滑动触头顺时针转动，灯泡变亮
17．如图所示，要使滑片向左移动时，电阻变小，应选择的接线柱是
A．A和B B．B和D
C．C和D D．D和A
18．（2018·北京八中期末）某髙速公路收费站对过往的超载货车实施计重收费，小明同学结合所学的物理知识设计了如图所示的称重表原理图，对于小明同学的设计你认为
A．此设计可行，称重表由电压表改装
B．此设计可行，称重表由电流表改装
C．此设计不可行，当车辆越重时电路中电流越小
D．此设计不可行，电路中的R1没有作用
19．有一款新型充电宝，既可以利用太阳能给自身充电，又能给手机等电子设备充电。下列说法正确的是
A．太阳能电池可以把太阳能转化为电能
B．给手机充电时手机电池相当于用电器
C．太阳能属于不可再生能源
D．LED指示灯是由超导材料制成的
20．（2018·北京八中期末）在收音机中，有一种叫电位器的变阻器。电位器的外形及其内部构造如图所示。图中、、三个焊接点相当于变阻器的三个接线柱。使用电位器时只把和接入电路，当顺时针旋动滑片时，电位器接入电路的电阻值
A．变大 B．不变
C．变小 D．无法确定
21．如图甲所示电路，将一滑动变阻器接在a、b两点间，灯泡能发光。现要使滑动变阻器滑片P向左移动时，灯泡变亮，则图乙中的滑动变阻器连入电路的接线柱应是
A．A和B B．A和C
C．A和D D．B和D
22．（2018·西安校级期末）在如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片向右端滑动时灯逐渐变亮，应选择下列哪种接法
A．接，接
B．接，接
C．接，接
D．接，接
23．（2018·上海校级期末）图所示滑动变阻器四种接法中，滑片向右滑动时，接入电路电阻变小的是
A． B．
C． D．
24．（2018·朝阳期末）小阳想探究影响电阻大小的因素。他连接了如图所示的电路进行实验，其中两根镍铬合金丝的粗细相同。将两根电阻丝分别接入电路中，闭合开关后，记录两次实验电流表的示数。根据上述实验，下列说法中正确的是
A．此实验探究的是导体的电阻与长度的关系
B．此实验探究的是导体的电阻与温度的关系
C．此实验需要保持电源电压不变
D．此实验中用电流表示数的大小反映电阻的大小
25．（2018·龙岩期末）把两根材料相同、横截面积相等、长度不等的电阻丝并联在电路中，则
A．通过短电阻丝的电流大
B．通过长电阻丝的电流大
C．短电阻丝两端的电压大
D．长电阻丝两端的电压大
26．当一个导体两端的电压为8 V时，通过它的电流为0.5 A，则这个导体的电阻为___________Ω。当该导体两端电压为4V时，则通过导体的电流为___________A。
27．（2018·海南校级期末）科学家发明一种由石墨烯制成的“排热被”，把它覆盖在电子元件上，能大幅度的降低电子元件工作时的温度。这说明石墨烯具有良好的____________（选填“导电性”或“导热性”）；LED太阳能路灯环保、节能。LED是一种发光二极管，它是利用__________材料制成的。
28．甲、乙、丙三根镍铬合金丝，其横截面积关系为S甲＞S乙=S丙，长度关系为L甲=L乙＜L丙，则电阻最大的是________镍铬合金丝；将三根镍铬合金丝分别接在同一电源两端，则通过的电流最大的是________镍铬合金丝（均选填“甲”、“乙”或“丙”）。
29．（2018·广州抽测）拆开如图中玩具，发现电源、开关、发光二极管（简称“LED”）、电动机（用符号表示）各一个及连接导线。闭合开关，电动机顺时针转动，LED亮。将电动机一端连线断开，闭合开关，LED亮。
（1）在方框内画出玩具的电路图。
（2）把电动机断开的连线接回原处。将电源正、负极反接，闭合开关，电动机__________（选填“不”、“顺时针”或“逆时针”）转动，LED__________（选填“亮”或“不亮”），原因是：它具有_______（选填“单向”或“双向”）导电性。
30．如图所示，用导线把电池、小灯泡和一段粗细均匀的铅笔芯连接起来，使A端的导线固定，B端的导线向左移动的过程中(导线与铅笔芯接触良好)，小灯泡的亮度________(选填“变暗”“变亮”或“不变”)，这表明导体电阻的大小跟导体的________有关。
31．（2018·武汉调研）如图所示，用A、B、C、D四个金属片插入两个水果中组成一个水果电池，用这个水果电池点亮了发光二极管。发光二极管的主要材料为_______（“导体”、“半导体”或“绝缘体”），已知发光二极管具有______________的性质，电流只能从它的正极流进从负极流出（如图乙所示）。则在这个水果电池中B、C这两个金属片中相当于电池正极的金属片是_______，在水果电池中C、D这两个金属片之间电流的方向为_______（选填“从C到D”或“从D到C”）。
32．超导体的应用有十分诱人的前景。假如有一天，科学家研制出室温下的超导材料，那么下面哪一个用电器的效率可大大提高？________。理由：_________________________________________________________。
A．白炽灯 B电风扇 C 电水壶 D 电饭锅
33．（2018·黄石校级期末）导体导电性能好，绝缘体导电性能比较差。有一些材料，例如锗、硅，导电性能介于导体和绝缘体之间，常常称做_________，没有它就没有我们今天的现代化生活。20世纪初，科学家发现，某些物质在很低的温度时，电阻就变成了0，这就是________现象。
34．2016年5月8日，福州地铁1号线南段（一期）开通试运营，标志福州正式进入地铁时代。列车的车轮加装阻尼环降低噪声，使噪声在____________处减弱。车内LED显示屏的核心元件是二极管，制作二极管的材料属于____________（填“导体”或“半导体”）。
35．（2018·广州校级期末）如图所示为一款新型台灯，它白天吸收太阳能，以化学能的形式储存在蓄电池中，夜晚台灯上的LED灯就能发光照明。LED灯是一种发光二极管，它是由_____________（选填“半导体”或“超导体”）材料制成的。夜晚蓄电池将内部的_________能转化为____________能，供台灯发光。
36．如图所示，电阻箱的示数是_____Ω。
37．（2018·邵阳期末）如图所示是电视机、收音机、复读机上的“音量Volume”址钮。它是通过调节电路的_____，从而控制声音的响度，它的实质是一个_______________。若要使声音的响度变大，则应将滑片b向_____（a或c）方向滑动。
38．滑动变阻器是靠改变电阻线________来改变电阻，从而________电路中的电流强度。滑动变阻器________改变连入电路中的电阻，但不能表示________，________是一种能够表示出阻值的变阻器。
39．（2018·兰州期末）滑动变阻器是靠改变连入电路中的电阻线的_______来改变电阻,从而改变电路中的电压和电流。制作LED灯的发光二极管是_______材料（选填“导体”、“绝缘体”、“半导体”或“超导体”）。
40．电位器实质上是一个________，它是靠________来改变连入电路的电阻的，它在电路图中的符号是________。
41．（2018·吉林校级期末）在探究影响导体电阻大小的因素时，小明做出了如下猜想：导体的电阻可能与①导体的长度有关、②导体的横截面积有关、③导体的材料有关。实验室提供了4根电阻丝，其规格、材料如下表所示。
（1）按照如图所示“探究影响导体电阻大小因素”的实验电路，在M、N之间分别接上不同的导体，则通过观察__________________来比较导体电阻的大小。
（2）为了验证上述猜想③，应该选用编号_______两根电阻丝分别接入电路进行实验。
（3）分别将A和B两电阻丝接入如图电路中M、N两点间，电流表示数不相同，由此，初步得到的结论是：当________相同时，导体电阻跟__________有关。
编号
材料
长度/m
横截面积/m2
A
镍铬合金
0.5
0.5
B
镍铬合金
1.0
0.5
C
镍铬合金
0.5
1.0
D
锰铜合金
0.5
0.5
42．某实验小组在“探究影响电阻大小的因素”时，选出符合要求的学生电源、滑动变阻器、电流表、开关、导线若干以及几种电阻丝，电阻丝的参数如下表。
小组成员做出了如下猜想：
猜想1：电阻大小与导体的长度有关；
猜想2：电阻大小与导体的材料有关；
猜想3：电阻大小与导体的横截面积有关；
设计了如图所示电路，请回答下列问题：
（1）实验通过比较____________________的大小，来比较电阻丝电阻的大小。
（2）若要验证猜想1，则应该选用_____两根电阻丝（填编号）进行对比实验。
（3）选用c、d两根电阻丝进行对比实验，目的是为了验证猜想__________。
43．（2018·广元校级期末）小芳在探究影响导体电阻大小的因素时，猜想导体的电阻可能与下列因素有关：
A、导体的材料；B、导体的长度；C、导体的横截面积。
为验证上述猜想，小芳用图甲的器材进行实验，其中①、②、③是镍铬合金丝，④是锰铜丝。
（1）连接电路时，开关应处于_______状态，在M、N之间分别接上不同的导体，闭合开关后通过观察__________________来比较导体电阻的大小。
（2）为验证猜想B，应选用编号为_______两根金属丝分别接入电路进行实验。
（3）分别将①、③两金属丝接入图中M、N两点间，电流表的示数不同，由此得到的结论是：当材料和长度相同时，导体电阻跟___________有关。
44．做“决定电阻大小因素”实验时，为了便于研究而采用控制变量法进行实验，即每次选出两根合适的导线，测出通过它们的电流，然后进行比较，最后得出结论。
导线代号
A
B
C
D
E
F
G
长度（m）
1.0
0.5
1.5
1.0
1.2
1.5
0.5
横截面积（mm2）
3.2
0.8
1.2
0.8
1.2
1.2
1.2
材料
锰铜
钨
镍铬丝
锰铜
钨
锰铜
镍铬丝
（1）为了研究电阻与导体材料有关，应选用的导线是________；
（2）为了研究电阻与导体的长度有关，应选用导线C和导线________；
（3）为了研究电阻与________的关系，应选用导线A和导线________；
（4）实验表明电阻的大小与________、________、________有关，另外还受________的影响．
45．（2018·龙岩期末）学习了电学知识后，小明对影响导体电阻大小的部分因素进行了进一步的探究，器材有：开关、电流表、电源（电压恒为1.5 V）各一个，三根完全相同的合金丝，导线若干。
实验过程：电路如图甲所示。将合金丝以不同方式分别接入电路A、B之间，闭合开关S后，记录的数据如下表所示，请回答下列问题：
连接方式
一根
两根串联
三根串联
两根并联
三根并联
电流表读数/A
0.3
0.2
1.2
1.8
（1）图乙是一根合金丝接入电路时电流表的读数，请将记录数据的表格补充完整。
（2）分析表格中的数据，得到以下结论：
A．电阻的大小与长度的关系是：横截面积相同的同种导体，_____________________________________；
B．电阻的大小与横截面积的关系是：长度相同的同种导体，_____________________________________。
（3）进行多次测量的目的是_______________________________________________________。
（4）本实验中一根合金丝的电阻为__________Ω。
46．如图，是一种自动测定油箱内油面高度的装置，R′是电阻，R是滑动变阻器，它的金属滑片是杠杆的一端，从油量表指针所指的刻度就可以知道油面的高度。
（1）油量表其实是_______表；
（2）油面升高，R_______（填“变大”或“变小”），油量指针偏转_______（填“较大”或“较小”）.
（3）电阻R′是否多余？__________它有什么作用？____________．
47．康康进行“改变小灯泡的亮度”的实验时，他已连接好了部分电路，如图所示。已知电源电压为3 V且保持不变，小灯泡的正常发光电压为2.5 V，请你接着完成下列步骤。
（1）电路中只缺少一根导线，请你用笔画线代替导线，将图甲中电路连接完整（要求：滑片向右滑动时，灯泡变亮）；
（2）实验前，连接电路时开关S应当处于________状态，应将滑片P置于电阻________的位置；实验中，移动滑动变阻器的滑片P到某一位置，电压表的示数如图乙所示，此时灯泡两端电压是________，为了测量小灯泡正常发光时的电压，应将滑片P向________端移动（选填“左”或“右”）；
（3）当电压表的示数如图乙所示时，电流表的示数如图丙所示，则通过小灯泡的电流大小为________A。实验中小灯泡突然不亮了，但两表仍然有示数，原因是____________________________。
48．如图所示的装置中，滑动变阻器标有“20 Ω 0.5 A”字样，连接情况如图所示。
（1）滑动变阻器上标的“20 Ω”表示____________________________________________。
（2）闭合开关前，应将滑片移动到________端（填“A”或“B”）。
（3）闭合开关后，当滑片向左移动时，电流表的示数变________（填“大”或“小”）。
49．如图所示的电路中，M、N，是两个接线柱，准备连接滑动变阻器。
（1）当A接M，D接N时，滑片向右移，连入电路的电阻将________；
（2）当A接M，C接N时，滑片向左移，连入电路的电阻将________；
（3）当A接M，B接N时，滑片向右移，连入电路的电阻将________；
（4）当B接M，D接N时，滑片向左移，连入电路的电阻将________。
50．（2018·乐山）一根粗细均匀的金属导线其电阻值为R，将其剪成相等的两段后，再进行并联，则并联后的电阻值为
A．2R B．R C． D．
51．（2018·滨州）下列说法中正确的是
A．绝缘体不容易导电是因为绝缘体中几乎没有电荷
B．两个完全相同的灯泡串联，靠近电源正极的灯泡较亮
C．电压一定的情况下，导体的电阻与导体中的电流成反比
D．把导线A剪为相等的两段，其中一段拉长到原来的长度，其阻值大于导线A的原阻值
52．（2018·玉林）下列关于导体电阻的说法正确的是
A．长度长的导体，电阻一定大
B．横截面积大的导体，电阻一定小
C．导体的电阻由其两端的电压和通过的电流来决定
D．导体的电阻与导体的材料、长度和横截面积等因素有关
53．（2018·嘉兴）如图是未连接完整的电路，若要求闭合开关后，滑动变阻器的滑片P问左移动时，灯泡变亮。则下列接法符合要求的是
A．M接A，N接D
B．M接B，N接C
C．M接A，N接B
D．M接C，N接D
54．（2018·潍坊）如图是实验电路连接完毕后，滑动变阻器接入电路的四种情形，已经可以闭合开关进行实验的是
A． B． C． D．
55．（2018·怀化）如图所示，当滑片向左滑动时连入电路的电阻变大的是
A． B． C． D．
56．（2018·济宁）下图中各实验结论中，不能解释对应的生活应用或工作原理的是
A．做功冲程 B．照相机
C．僵持的“人象大战” D．滑动变阻器
57．（2017·乐山）如图所示是油量自动测定装置的示意图，O为杠杆支点，R0为定值电阻，Rx是滑动变阻器，当闭合开关S后
A．滑动变阻器Rx连入电路的阻值随油量的增加而增大
B．电流表的读数随油量的增加而减小
C．电压表的读数随油量的增加而增大
D．电压表改装成油量表刻度均匀
58．（2017·岳阳）如图所示，A是悬挂在弹簧测力计下的条形磁铁，B是螺线管。闭合开关，待弹簧测力计示数稳定后，将滑动变阻器的滑片缓慢向右移动的过程中，下列说法正确的是
A．电压表示数变大，电流表示数也变大
B．电压表示数变小，电流表示数也变小
C．螺线管上端是N极，弹簧测力计示数变小
D．螺线管上端是S极，弹簧测力计示数变大
59．（2016·新疆）如图所示，当滑片P向右移动时，滑动变阻器连入电路的电阻变小的是
A． B．
C． D．
60．（2016·荆门）某些物质在温度很低的情况下，电阻就变成0，这种现象叫超导现象．如果把超导现象应用于实际，则
A．可用超导材料制作电炉丝
B．可用超导材料制作输电线
C．可用超导材料制滑动变阻器的电阻丝
D．可用超导材料制作白炽灯泡的灯丝
61．（2017·广西四市）如图所示，将一根铅笔芯通过两个夹子接入电路中。当只把右端夹子向左移动时，接入电路的电阻变小，小灯泡变亮。导致铅笔芯接入电路的电阻变小的主要因素是
A．材料 B．长度 C．温度 D．横截面积
62．（2017·崇左）由同种材料制成的AB和BC两段导体，长度相同，AB的横截面积比BC的小，将它们按照如图所示的方式串联接入电路中，不计温度的影响，下列判断正确的是
A．通过两段导体的电流：IAB＜IBC
B．两段导体的电阻值：RAB=RBC
C．两段导体的电阻值：RAB＞RBC
D．两段导体发热的功率：PAB＜PBC
63．（2018·沈阳）如图所示，甲为亮度可调的台灯，电位器是调节其亮度的装置；乙为电位器的内部结构示意图，a、b、c 是它的三个接线柱，旋钮带动滑片转动。若顺时针旋转旋钮时灯泡发光变亮，则需将________（选填“a和b”、“a和c”或“b和c”）接线柱接入电路。关于电位器上电阻丝的材料，应该选用________（选填“铜丝”或“镍铬合金丝”）。
64．（2018·贵港）在用实验探究“电阻的大小与哪些因素有关”时，如图是某实验小组进行探究的实验装置，演示板上固定了四条合金电阻线，a、b、c的长度均是1 m，d的长度是0.5m；a、b、d的横截面积相同，c的横截面积比a、b的小，a、c是镍铬合金线，b、d是锰铜合金线。当依次把M、N跟a、c的两端连接时，探究的是导体电阻大小与导体_____的关系。实验中采用的方法叫________。
65．（2018·宜昌）把很多二极管，三极管和电阻等电子元件做在芯片上，就成了集成电路，其中二极管、三极管是用_____材料制成的。随着科技的进步，未来的电子元件如果用_____材料来制作，由于没有电阻，不必考虑散热问题，就可以实现电子设备的微型化。
66．（2017·十堰）图中电阻箱的阻值为_____Ω。
67．（2017·黔南）如图所示，是一种自动测定油箱内油面高度的装置，其中，油量表是用________表改装的；当油箱中的油面下降时，的电阻值将________，油量表的示数将________。（填“增大”、“减小”或“不变”）
68．（2017·大连）收音机收到的信号是通过________波（填“超声”或“电磁”）传递的；集成电路中的三极管是利用_____（填“半导体”或“超导体”）材料制成的。
69．（2017·乐山）当温度降低到足够低时，有些材料的电阻会变为零，这就是_____现象。利用这类材料输电，可最大限度地减少电能转化为______（选填“核能”、“化学能”或“内能”）所造成的能量损失。
70．（2017·齐齐哈尔）据《生活报》讯，2017年4月14日起，插线板新国家标准正式实施，要求插线板的插孔须设置“保护门”，“保护门”可有效防止儿童将手指插入插孔而造成触电事故，同时可避免灰尘长期沉积而造成的内部 （选填“断路”或“短路”）。在线材方面要求：如果最大工作电流16 A的延长线插座，导线的最小横截面积由原来的1 mm2增加到1.5 mm2。请你根据所学物理知识解释增加导线横截面积的好处。
71．（2018·天津）在“探究影响导体电阻大小的因素”时，某实验小组想利用图所示的电路分别对导体电阻跟它的长度、橫截面积、材料有关的猜想进行实验验证：
（1）为验证“导体电阻跟长度有关”，下表中可选用的三种导体是_____（填导体代号）；
（2）若实验中将电路中的电流表更换为小灯泡，通过观察_____也可以判断导体电阻大小，但不足之处是_____________________________________________________________。
72．（2018·广东）某实验小组探究金属丝电阻大小与长度的关系，他们取一段粗细均匀的金属丝拉直连接在、接线柱上，在金属丝上安装一个可滑动的金属夹P。实验室还提供了下列器材：电压表、电流表、电池组（电压3 V）、滑动变阻器（20 Ω 2 A）、刻度尺、开关和导线若干。
（1）为了测量段的电阻，他们连接了如图甲所示的电路，请用笔画线代替导线，把图中还没有连接的一根导线上，使电路完整。
（2）连接电路时开关应________，滑动变阻器的滑片移至最________（选填“左”或“右”）端。
（3）某次实验中测得电压表的读数为2.1 V，电流表指针偏转如图乙所示，则电流表的读数为________A。
（4）实验中移动金属夹，分别测出段的长度和对应的电阻值，数据如表，分析表中数据，可知___________________________________________。
（5）小虎同学认为，由于电源电压没有超过电压表所选量程的最大值，因此在闭合开关前，可以将变阻器的滑片置于任意位置，你认为他的想法是________（选填“正确”或“错误”）的，理由是：_________________________________________________________。
2．B【解析】铜的导电性能比铁的导电性能好（即电阻率小），在通过相同的电流时，电能损失小，所以，通常家用电路的电线用铜做导电体，而不用铁。故选B。
3．B【解析】AD．电线的长度、电线的温度对导线的电阻有影响，但不是引起这种电线不符合规格的主要原因，故AD错误；B．电线直径比说明书上标定的直径小，即横截面积减小了，当材料、长度一定时，横截面积减小，电阻增大，故B正确；C.铝的电阻率比铜的大，即长度、横截面积一定时，铝比铜的电阻大，用镀铜的铝芯冒充铜，增大了电阻，故C错误；故选B。学#科网
4．A【解析】滑动变阻器移动滑片时，改变接入电路电阻丝的长度，不能改变接入电阻丝的横截面积和材料，所以，滑动变阻器工作原理是：通过移动滑片改变接入电路电阻丝的长度，来改变接入电路的电阻，故选A。
5．D【解析】导体的电阻取决于导体的长度、材料和横截面积，同种材料的导体越长、横截面积越小，导体的电阻越大；两个电阻并联，相当于增加了导体的横截面积，总电阻要变小，并且比任何一个电阻都小，故D正确。故选D。
6．D【解析】分别将AB、EF接入电路中，AB和EF直径、长度相同，材料不同，可以探究导体电阻与材料的关系。故选D。
7．A【解析】电阻是导体的属性，由导体的长度、横截面积和材料决定，有时还要考虑温度的影响；而电阻与导体两端的电压和通过的电流无关，即电阻的阻值一般是不变的，即使电阻不接入电路使用时，仍然保持其阻值不变。故A正确，BCD错误。
9．B【解析】根据物理属性的特点−−−在化学实验前后物质都没有发生改变，可知电阻、密度、硬度都是物理属性；而电压不是，导体接通电源，它两端有电压，不接电源，它两端就没有电压。故选B。
10．B【解析】二极管、集成电路芯片、数码相机的图象传感器等都属于半导体器件，由半导体材料制成。故选B。
11．B【解析】当光照发生变化时，由半导体材料做成的光敏电阻的阻值可发生变化，则可以感知条形码；而其他材料都不具有此种性质，故选B。
12．B【解析】因为二极管具有单向导电性，当电流从二极管的正接线柱流入，负接线柱流出时，二极管将电路接通；当电流从二极管的负接线柱流入时，二极管在电路中处于断开状态；根据题意可知，电流从其P端流入时发红光，从其Q端流入时发绿光，所以两二极管并联，且红发光二极管的正接线柱在P端，负接线柱在Q端，绿发光二极管的正接线柱在Q端，负接线柱在P端，所以B图正确。故选B。
13．A【解析】假如常温下就能使用超导体，适合制作人们不需要电热的地方，如：输电导线、电磁铁、电动机和发电机线圈等，保险丝、欧姆定律、焦耳定律都是用电流的热效应工作的，电阻为零无法将电能转化为内能，因此不能用超导体制作，故选A。
14．A【解析】由A图知道，连入电路的是滑片右侧电阻丝，当滑片P右移时，连入电路的电阻线长度变短，即电阻变小，故符合题意；由B图知道，连入电路的是滑片左侧的电阻丝，当滑片P右移时，连入电路的电阻线长度变长，电阻变大，故不符合题意；由C图知道，连入电路的是全部电阻，当滑片P右移时，不能改变电阻的大小，故不符合题意；由D图知道，没有电阻线连入电路，当滑片P右移时，不能改变电路中的电阻，故不符合题意，故选A。
16．D【解析】A、连接A、B使滑动触头逆时针转动时，电位器接入电路的电阻减小，电流增大，灯泡的功率P=I2R，P增大，灯泡变亮。故A错误。BC、连接A、C，电位器接入电路的电阻不变，电流不变，灯光亮度不变。故BC错误。D、连接B、C使滑动触头顺时针转动时，电位器接入电路的电阻减小，电流增大，灯泡变亮。故D正确。故选D。
17．D【解析】滑片向左移动，电阻变小，所以滑动变阻器左边部分接入电路中。一定接A，上面接C、D都可以。
18．B【解析】由图知道，称重表与电阻串联，所以应是由电流表改装，若为电压表，则两个电阻只相当于是导线，电压表测量电源电压，示数不改变，故A错误，B正确；由图知道，当车辆越重时，弹簧越短，即滑片向下滑，R接入电路的阻值越小，由欧姆定律知道，电路的电流会变大，称重表的示数也会大，故C错误；若物体很重时，滑片会滑到最下端，此时若没有电阻R1，则会造成电源短路，烧坏电源和电流表，所以，电路中的R1具有保护称重表的作用，故D错误，故选B。
19．AB【解析】A、太阳能电池工作时可以将太阳能转化为电能，故A正确；B、在给手机电池充电的过程中，电能转化为电池的化学能，在电路中手机电池消耗电能，所以手机电池相当于用电器，故B正确；C、太阳能是一种短时间就能得到补充的能源，是可再生能源，故C错误；D、充电宝上的LED指示灯是利用半导体材料制成的，故D错误。故选AB。
20．C【解析】根据题意知道，电位器是一个滑动变阻器，当把A、C接入电路时，相当于定值电阻，当把B、C接入电路时，则接入电路的是定值电阻的右半段，当顺时针旋动滑片时，连入电路的电阻丝变长，即电阻变小，故选C。学*科网
21．BC【解析】灯泡变亮说明电流变大，电路中的电流变大，滑片要向滑动变阻器下面的接线柱靠近，根据题目中所说“当滑片P向左移动时，灯泡变亮”，因此要接左边的A接线柱，同时上面的接线柱可以选择C或D。即选项B、C均符合要求。故选BC。
22．B【解析】滑动变阻器的滑片右移，灯泡变亮，功率变大，根据，电路中电流变大。电源电压不变，电流变大，电阻变小，滑动变阻器接入电路的电阻丝变短，M应该接A或B，N接D。故选B。
24．ACD【解析】AB、由控制变量法可知材料、横截面积相同，长度不同，故实验探究的是导体的电阻与长度的关系，故A正确，B错误；C、电阻是导体对电流的阻碍作用大小，此实验中用电流表示数的大小反映电阻的大小，故C正确；D、根据控制变量法的思路，在研究影响电阻大小的因素时，需要保持电压不变，故D正确。故选：ACD。
25．A【解析】两电阻的材料相同，横截面积相同，则长度较大的电阻丝电阻较大，短的电阻丝电阻较小；而电阻并联在电路中，则两电阻两端的电压相等，故CD错误；则由欧姆定律可知，短电阻丝中通过的电流较大，故A正确，故B错误。故选A。
26．16 0.25
【解析】导体两端的电压为8 V时，通过它的电流为0.5 A，则这个导体的电阻为；当该导体两端电压为4 V时，是导体的电阻不变，仍为16 Ω，此时电流为。
27．导热性 半导体
【解析】石墨烯制成的“排热被”能排热，能大幅度降低电子元件工作时的温度，这说明石墨烯具有良好的导热性；LED是一种发光二极管，用半导体材料制成的二极管具有单向导电性。
28．丙 甲
【解析】导体的电阻与导体的材料、长度、横截面积和温度有关，其他条件相同时，导体越长、横截面积越小，导体的电阻越大，因为三根镍铬合金丝的材料相同，且S甲＞S乙＝S丙，L甲＝L乙＜L丙，所以R甲＜R乙＜R丙，电阻最大的是丙；根据I＝可知，它们分别接在同一电路中时两端的电压相等，所以通过它们的电流大小关系是I甲＞I乙＞I丙，通过的电流最大的是甲。
29．（1）如图所示 （2）逆时针 不亮 单向
【解析】（1）根据题意知道，断开电动机，LED灯还能亮，即电动机和LED互不影响，是并联关系，且开关位于干路，电路图如图。
（2）把电动机断开的连线接回原处，将电源正、负极反接，闭合开关，则应是电动机逆时针转动，但LED不亮，因为二极管具有单向导电性。
30．变亮 长度
【解析】铅笔B端的导线向左移动过程中，铅笔芯接入电路的电阻减小，电路电流增大；由公式P＝I2R知，在灯丝电阻一定时，电流增大，实际功率增大。所以灯泡变亮。铅笔B端导线向左移动过程中，灯泡变亮，说明电路电流增大，电阻减小，此时铅笔芯接入电路长度减小。所以电阻与导体长度有关。
32．B 超导体的电阻为零，用超导材料做电动机的线圈可以减少电能损耗
【解析】假如科学家已研制出常温下就能使用的超导体，超导材料的特点就是在温度很低时电阻为零，当电阻为零时用超导材料做电动机线圈可以减少电能损耗，也可用作输电导线等。所有利用电流热效应工作的电阻都不能用超导体制作。A、C、D中都是利用电流热效应工作的，B电风扇中有线圈，若用超导体来做可减少电能的损耗，故B正确。学科@网
33．半导体 超导
【解析】锗、硅等材料的导电性能介于导体和绝缘体之间，我们称做半导体，半导体是电子元件的核心材料，现代化的生活中处处都有半导体材料的应用。某些物质在很低的温度时，电阻变为0的现象，称为超导现象。
34．声源 半导体
【解析】列车的车轮加装阻尼环降低噪声使噪声在声源处减弱；车内LED显示屏的核心元件是二极管，发光二极管具有单向导电性，制作二极管的主要材料是半导体。
35．半导体 化学 电
【解析】LED灯是一种发光二极管，它是由半导体材料制成的。夜晚蓄电池放电时，消耗电池内部的化学能，产生电能，故是将电池内部的化学能转化为电能的过程，供台灯发光。
36．15
【解析】由图知，电阻箱的示数：R＝0×1 000 Ω+0×100 Ω+1×10 Ω+5×1 Ω＝15 Ω。
37．电流 滑动变阻器器 a
38．长度 改变 能 阻值 变阻箱
【解析】滑动变阻器和变阻箱都是通过改变连入电路的长度，来改变连入电路的电阻，从而改变电路中的电流。滑动变阻器不能准确表示连入电路的电阻值，变阻箱能准确表示连入电路的电阻值。
39．长度 半导体
【解析】滑动变阻器是靠改变电阻线在电路中的长度来改变电阻，从而逐渐改变电路中的电流大小。制作LED灯的发光二极管是半导体材料。
40．滑动变阻器 改变连入电路的电阻丝的长度
【解析】电位器实质是一个滑动变阻器，滑动变阻器的工作原理：改变连入电路的电阻丝的长度，来改变连入电路的电阻值，从而改变电路中的电流。滑动变阻器的符号为：。
41．（1）电流表的示数 （2）AD （3）横截面积、材料 长度
42．（1）电流表示数 （2）b、c （3）2
【解析】（1）实验中采用了转换法比较电阻大小，即通过比较电流表示数来比较导体电阻的大小；
（2）若要验证猜想1导体的电阻与导体的材料有关时，应控制导体的长度和横截面积不变，编号b、c的电阻丝符合；
（3）选用c、d两根电阻丝可知，两者的横截面积和长度相同、材料不同，是验证导体的电阻与导体的材料是否有关，即验证了猜想2。
43．（1）断开 电流表指针偏转程度或灯泡的明亮程度 （2）①② （3）横截面积
【解析】（1）为避免误操作引起短路现象，连接电路时要求开关断开；根据电流表指针偏转程度或灯泡的亮度能判定出电流的大小，从而判定出电阻的大小。
（2）为研究电阻与导体的长度关系，要控制材料和横截面积一定，所以要选择编号①②。
（3）①③两金属丝材料都是镍铬合金，长度相同，模截面积不同，所以是研究导体电阻跟横截面积的关系。
44．（1）C、F （2）G （3）横截面积 D （4）导体的材料 长度 横截面积 温度
【解析】（1）要研究材料与导体电阻大小的关系，就要控制导体的长度、横截面积相同，导体的材料不同，在表格中给的导线中，只有C、F符合条件；
（2）要研究长度与导体电阻大小的关系，就要控制导体的材料、横截面积相同，导体的长度不同，在表格中给的导线中，只有C、G符合条件；
（3）导体的电阻与材料、长度、横截面积有关，已经探究了导体的电阻与材料和长度的关系，所以下一步应该探究电阻与横截面积的关系，要研究横截面积与导体电阻大小的关系，就要控制导体的材料、长度相同，导体的横截面积不同，在表格中给的导线中，只有D与A的材料、长度相同，而横截面积不同，故选D；
（4）实验表明电阻的大小与导体的材料、长度、横截面积有关，另外还受温度的影响。
45．（1）0.6 （2）导体的电阻跟长度成正比 导体的电阻跟横截面积成反比 （3）得出普遍规律，使结论具有普通性 （4）2.5
46．（1）电流 （2）变小 较大 （3）不多余 保护电路
【解析】（1）滑动变阻器与定值电阻串联，电流表串联在电路中，因此油量表其实是电流表；
（2）油面升高，浮子上升，滑片下降，滑动变阻器连入电路的电阻变小，电路中电流增大，因此油量表的示数较大；学科.网
（3）当油面升高到一定程度时，滑动变阻器连入阻值为零，因此定值电阻起到保护电路的作用。
47．（1） （2）断开 最左端 1.3 V 右 （3）0.2 小灯泡短路
【解析】（1）由图知，电压表两个接线柱分别连接了灯泡右侧和开关右侧，所以不可能与灯泡并联，因此是与滑动变阻器并联。根据“滑片向右滑动时，灯泡变亮”的要求，需要将滑动变阻器的右下接线柱连接灯泡的右接线柱。如下图所示。
48．这个变阻器的最大电阻值是20 Ω B 大
【解析】（1）变阻器铭牌上常标着两个数据：电阻和电流。其中“20 Ω”表示这个变阻器的最大电阻值是20 Ω；“0.5 A”表示允许通过的最大电流是0.5 A；
（2）闭合开关前，应将滑片移动到阻值最大处，故将滑片移到B端；
（3）闭合开关后将变阻器的滑片P向左移动过程中，接入电路中的电阻变小，电路中的总电阻变小，由欧姆定律可得，电路中的电流变大，即电流表的示数变大。
49．（1）变大 （2）变小 （3）不变 （4）变大
【解析】（1）当A接M，D接N时，滑动变阻器接入左半段，滑片向右移，连入电路的电阻变大。
（2）当A接M，C接N时，滑动变阻器接入左半段，滑片向左移，连入电路的电阻将变小。
（3）当A接M，B接N时，滑动变阻器都接入电路，滑片向右移，连入电路的电阻将不变。
（4）当B接M，D接N时，滑动变阻器接入右半段，滑片向左移，连入电路的电阻将变大。
50．D【解析】根据影响电阻大小的因素分析解答，即导体材料一定时，电阻与长度成正比，与横截面积成反比。一根粗细均匀的电阻值为R电阻丝，截成长度相等的两段后，则每段电阻变为原来的一半，即；再将两段并联起来使用，横截面积变为原来的2倍，阻值变为原来单个电阻的一半。故D正确。
51．D【解析】绝缘体不容易导电的原因是绝缘体内部中的自由电荷很少，而不是几乎没有电荷，故A错误；两个完全相同灯泡串联，则通过的电流相等，所以两灯泡的亮暗相同，故B错误；电阻是导体本身的一种性质，与两端的电压和通过的电流无关，故C错误；导体的电阻与其材料、长度、横截面积和温度有关，材料和温度相同，长度越大、横截面积越小，其电阻越大。若把导线A剪为相等的两段，其中一段拉长到原来的长度后，材料和温度、长度不变，横截面积变小，所以电阻变大，即其阻值大于导线A的原阻值，故D正确，故选D。
52．D【解析】影响导体电阻大小的因素有：导体的长度、横截面积、材料和温度决定；在相同条件下，长度越长电阻大；在相同条件下，横截面积大电阻小；故AB错误，D正确；C、导体的电阻是导体的一种性质，反映了导体对电流阻碍作用的大小；与导体两端电压和通过的电流无关；故C错误。故选：D。
53．A【解析】根据要求，闭合开关后，滑动变阻器的滑片P向左移动时，灯泡变亮，即电流变大，接入电路的电阻应变小。如图，选择滑动变阻器下方的A接线柱和上方任一接线柱接入电路时，AP段电阻接入电路，滑片向左移动时，电阻变小，电流变大，灯变亮。M接A，N接D，电阻线AP部分接入电路，滑片向左移动时，电阻变小，电流变大，灯变亮。故A正确；M接B，N接C，电阻线BP部分接入电路，滑片向左移动时，电阻变大，电流变小，灯变暗。故B错误；M接A，N接B，则电阻线全部接入电路，滑片移动时，接入电路电阻不变，故C错误；M接C，N接D，金属杆接入电路，且移动滑片电阻也不会变化，故D错误；故选A。
54．A【解析】滑动变阻器的接法的原则是一上一下，并且在闭合开关前，滑动变阻器的滑片应该调至最大阻值处，由图知道，B图没有把滑片调至最大阻值处，CD图是把滑片调至最小阻值处，只有A符合要求，故选A。
55．D【解析】A．滑动变阻器的左下方接线柱和左上方接线柱接入电路中，当滑片向左滑动时，电阻丝接入电路的长度变短，所以电阻变小，故A不符合题意；B．滑动变阻器的两个上方接线柱接入电路中，此时滑动变阻器接入电路的电阻为零且不变，故B不符合题意。C．滑动变阻器的两个下方接线柱接入电路中，此时滑动变阻器接入电路的电阻最大且不变，故C不符合题意；D．滑动变阻器的左上方接线柱和右下方接线柱接入电路中，当滑片向左滑动时，电阻丝接入电路的长度变长，所以电阻变大，故D符合题意。故选：D。
56．A【解析】A、向下压活塞时，机械能转化为内能，硝化棉温度升高，达到着火点燃烧，与汽油机的压缩冲程相同，而做功冲程是内能转化机械能，故A错误；B、如图凸透镜成像时，物距大于二倍焦距，成倒立缩小的实像，照相机就是利用此原理制成的，故B正确；C、如图实验保持静止时，二力平衡，人像大战僵持时，也为平衡状态，二力相等，故C正确；D、如图研究电阻与长度的关系，导体的材料、粗细相同时，导体越长电阻越大，滑动变阻器就是利用改变接入电路的电阻线的长度而工作的，故D正确；故选A。
57．C【解析】由电路图可知，定值电阻R0与滑动变阻器Rx串联，电流表串联在电路中，电压表测R0两端的电压；当油量增加时，浮标上移，在杠杆的作用下滑片下移，变阻器Rx接入电路的电阻减小，电路中的总电阻减小，故A错误；由I=U/R可知，电路中的电流增大，即电流表的示数增大，故B错误；由U=IR可知，R0两端的电压增大，即电压表的示数增大，故C正确；因串联电路中总电阻等于各分电阻之和，所以，电路中的电流I=，电压表的示数U0=IR0=R0，因U0与Rx不成正比，所以，电压表改装成油量表时，刻度不均匀，故D错误；故应选C。学&科网
58．C【解析】由图知道，定值电阻R0与滑动变阻器、螺线管串联，电压表测量的是R两端的电压；当将滑动变阻器的滑片向右滑动时，滑动变阻器R阻值变小，由串联电路电阻的特点可知，则电路中的总电阻变小，电路的电流变大，由串联电路分压特点得电压表示数变小，通电螺线管的磁性增强，由右手螺旋法则判断螺线管的上端为N极，和上面的磁极相互排斥，通电螺线管的磁性增强，排斥力变大，弹簧测力计示数变小。故选C。
59．D【解析】滑动变阻器要串联在电路中，采取“一上一下”的连接方式。由题图可知，A、连在电路中的电阻线为AP，当滑片P向右移动时，AP长度变大，滑动变阻器电阻变大，故A不符合题意。B、当滑片P向右移动时，电阻丝AP长度变大，滑动变阻器电阻变大，故B不符合题意。C、滑动变阻器两个下接线柱连接在电路中，滑动变阻器的电阻丝全部接在电路中，移动滑片P，电阻不变，故C不符合题意。D、滑动变阻器连入电路中的部分为PB，当滑片向右移动时，PB变短，电阻变小，D符合题意。
60．B【解析】电炉丝需要将电能转化为内能，电阻为零无法将电能转化为内能，A不合题意；用超导体做输电导线，可以减小由电能到内能的损耗，提高传输效率，故B符合题意；变阻器的电阻丝的电阻较大，通过滑片位置的改变调节连入电阻的大小，若电阻为零，它就不能改变阻值了，C不符合题意；白炽灯利用的是电流的热效应，电阻为零无法将电能转化为内能，就不能发光，D不符合题意，故选B。
61．B【解析】当只把右端夹子向左移时，铅笔芯接入电路中的长度变小，铅笔芯接入电路的电阻变小，电路中电流增大，小灯泡变亮；所以，可得出铅笔芯电阻和铅笔芯的长度有关，长度越小，电阻越小，故B正确。故选B。
62．C【解析】两段导体串联，串联电路中电流处处相等，所以IAB=IBC，故A错误；导体AB和BC由同种材料制成、长度相同，因为导体AB的横截面积比BC的小，所以RAB>RBC，故B错误，C正确；因为IAB=IBC，RAB>RBC，由P=I2R可知PAB>PBC，故D错误；故应选C。
63．b和c 镍铬合金丝
【解析】若顺时针旋转旋钮时灯泡发光变亮，说明顺时针旋转旋钮时电位器阻值减小，由此说明电位器使用右半部分，故需将b和c接线柱接入电路；相同条件下铜丝比镍铬合金丝的阻值小，应该选用镍铬合金丝。
64．横截面积 控制变量法
【解析】由题，a、c两根电阻线，长度相同、材料相同，横截面积不同，因此依次把M、N跟a、c的两端连接时，探究的是导体电阻大小与导体横截面积的关系，这种探究的方法叫做控制变量法。
65．半导体 超导体
【解析】常用的各种二极管、三极管是由半导体材料制成的，随着科技的进步，未来的电子元件如果用超导体材料来制作，超导材料的特点就是在温度很低时电阻为零，由于没有电阻，不必考虑散热问题，就可以实现电子设备的微型化。学@科网
66．2017【解析】图中电阻箱示数是2×1 000 Ω+0×100 Ω+1×10 Ω+7×1 Ω＝2 017 Ω。
67．电压 减小 减小
【解析】由图可知，油量表并联在两端，所以油量表是由电压表改装而成的；当油箱中的油面下降时，浮标下移，在杠杆的作用下滑片下移，接入电路中的电阻减小，电路中的总电阻减小，由可知，电路中的电流增大，由可知，R0两端的电压增大，因串联电路中总电压等于各分电压之和，R两端电压减小。
68．电磁 半导体
【解析】收音机收到的广播节目信号是通过电磁波传递的；集成电路中的三极管是用半导体材料制成的。
69．超导 内能
70．短路 材料、长度相同的导线，横截面积越大，电阻越小，由焦耳定律Q=I2Rt可知，电流和通电时间相同时，电阻越小，产生的热量越少，采用横截面积更大的导线可以避免外部绝缘皮过热，引起火灾。
【解析】灰尘长期沉积会造成插座内部短路，从而烧坏插座，“保护门”可以有效的防止这一安全隐患；材料、长度相同的导线，横截面积越大，电阻越小，由焦耳定律Q=I2Rt可知，电流和通电时间相同时，电阻越小，产生的热量越少，采用横截面积更大的导线可以避免外部绝缘皮过热，引起火灾。
71．（1）B、D、E （2）灯泡的亮度 当电路中电阻变化不大时，只凭灯泡的亮暗不易区分
【解析】（1）为了研究导体电阻与导体长度的关系，则需使导体的材料和横截面积相同，长度不同，应选用的三种导体是B、D、E；
（2）实验中将电路中的电流表更换为小灯泡，可通过观察灯泡亮度来判断电阻的大小，但是当电路中电阻变化不大时，只凭灯泡的亮暗不易区分，所以不科学。
72．（1） （2）断开 右 （3）0.42 （4）其它条件不变，导体的电阻与长度成正比 （5）错误 若电阻短路，则电路中电流会很大而烧坏电流表
【解析】（1）因为电池电压为3 V，所以电压表的量程选择0∼3 V的量程，将电压表3 V的接线柱与滑片P相连；将电流表与电阻串联，将电流表的负接线柱与接线柱P连接，如图所示。
一、电阻
1．电阻表示导体对电流的阻碍作用。符号是R，单位是欧姆，简称为欧，符号是Ω，比欧姆大的单位还有兆欧（MΩ）和千欧（kΩ）。1 MΩ＝103 kΩ，1 kΩ＝103 Ω，1 MΩ＝106 Ω。
2．常见导体的电阻率从小到大排列，分别是：银、铜、铝、钨、铁、锰铜合金、镍铬合金等。
3．在电子技术中，要经常用到具有一定电阻值的元件——电阻器，也叫做定值电阻，简称电阻，在电路图中用表示。学科#网
4．电阻大小的影响因素
导体的电阻是导体本身的一种性质，它的大小决定于导体的材料（电阻率ρ）、长度（L）和横截面积（S），还与温度有关。与导体是否连入电路、是否通电，及它的电流、电压等因素无关。
（1）导体材料不同，在长度和横截面积相同时，电阻也一般不同；
（2）在材料和横截面积相同时，导体越长，电阻越大；
（3）在材料和长度相同时，导体的横截面积越小，电阻越大；
（4）导体的电阻与导体的温度有关。对大多数导体来说，温度越高，电阻越大。只有极少数导体电阻随温度的升高而减小。（例如玻璃）
二、变阻器
1．滑动变阻器
（1）电路符号： 变阻器应与被控制的用电器串联。
（2）原理：通过改变接入电路中电阻线的长度改变电阻，从而改变电路中的电流和电压，有时还起到保护电路的作用。
（3）铭牌：例如某滑动变阻器标有“50 Ω 1 A”的字样，表明该滑动变阻器的最大阻值为50 Ω，允许通过的最大电流为1 A。
（4）使用滑动变阻器的注意事项：
①接线时必须遵循“一上一下”的原则。
②如果选择“全上”（如图中的A、B两个接线柱），则滑动变阻器的阻值接近于0，相当于接入一段导线；
③如果选择“全下”（如图中的C、D两个接线柱），则滑动变阻器的阻值将是最大值且不能改变，相当于接入一段定值电阻。
上述②③两种错误的接法都会使滑动变阻器失去作用。
④当所选择的下方接线柱（电阻丝两端的接线柱）在哪一边，滑动变阻器接入电路的有效电阻就在哪一边。（例如：A和B相当于同一个接线柱。即选用AC、BC或AD、BD是等效的。选用C接线柱时，滑片P向左移动，滑动变阻器的电阻值将减小；选用D接线柱时，滑片P向左移动，滑动变阻器的电阻值将增大）
2．电阻箱
电阻箱是一种能够表示连入电路的阻值的变阻器。
电阻箱的读数方法：各旋盘对应的指示点（Δ）的示数乘面板上标记的倍数，然后加在一起，就是接入电路的阻值。
注意：电阻箱和滑动变阻器的区别
名称
滑动变阻器
电阻箱
优点
能连续地改变连入电路中的电阻大小
能直接读出连入电路中电阻的值
缺点
不能准确知道连入电路中电阻的值
不能连续地改变连入电路中电阻大小
如图所示，AB和BC是由铝制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中。下列说法不正确的是
A．AB段的电阻大于BC段的电阻
B．通电相同时间，AB段消耗的电能大于BC段消耗的电能
C．AB段两端的电压大于BC段两端的电压
D．AB段的电流小于BC段的电流
【参考答案】D
1．关于导体电阻大小，下列说法正确的是
A．导体不接入电路时它的电阻为零
B．导体两端的电压越大，它的电阻就一定越大
C．通过导体的电流越大，导体的电阻就一定越小
D．其他因素一定时，导体的长度越长它的电阻就越大
【答案】D
【解析】由于电阻是导体本身的一种性质，其大小由导体材料、长度、横截面积决定，与导体的电压、电流、是否接入电路无关，所以ABC都是错误的；导体的电阻与导体的材料、长度、横截面积有关，其他因素一定时，导体的长度越长它的电阻就越大，故D正确。故选D。学科#网
2．（2018·西城期末）如图所示，用导线把电池、小灯泡和一段粗细均匀的电阻丝连接起来，小灯泡发光。当金属夹从电阻丝上的a点，沿电阻丝向左移动的过程中
A．电阻丝中的自由电子向左定向移动
B．电阻丝接入电路的电阻变大
C．小灯泡的亮度逐渐变暗
D．小灯泡的电阻逐渐变大
【答案】D
将滑动变阻器的滑片向左移动时，图中哪一种连接方法可使滑动变阻器接入电路中电阻减小
A． B．
C． D．
【参考答案】A
【详细解析】A、这种连接方式接入电路的是左半部分，当滑动变阻器的滑片P向左移动时，接入电路的电阻丝长度变小，电阻变小，符合题意；B、连接下面两个接线柱，连入电路中的是一个定值电阻（最大电阻），这种接法是不能变阻的，不符合题意；C、连接上面两个接线柱，连入电路中的是0，这种接法是不能变阻的，不符合题意；D、这种连接方式接入电路的是右半部分，当滑动变阻器的滑片P向左移动时，接入电路的电阻丝长度变大，电阻变大，不符合题意；故选A。学*科网
1．（2018·房山期末）电位器和滑动变阻器都是变阻器，它们的原理都是通过改变导体的长度从而改变接入电路中的电阻。如图是某电位器的结构示意图，电阻片R的两端分别与接线端A、C相连，滑动片P的一端通过转轴O与接线端B相连，另一端与电阻片R接触良好，并能绕转轴O在电阻片R上滑动。已知电阻片R的总电阻为10 W，将电位器A、B两个接线端接在电压为3 V的电源两端。当滑动片P位于如图所示的位置时，已知接线端A、B间的电阻为3 W。则下列说法中正确的是
A．滑动片P逆时针向C端滑动的过程中，接入电路中的电阻变小
B．接线端B、C间的电压为7 V
C．通过A、B间电阻的电流为0.3 A
D．电位器消耗的电功率为3 W
【答案】D
2．题图是由电灯和滑动变阻器组成的电路，选项中的各图与题图连接方式相同的图是
A． B．
C． D．
【答案】AD
1．如图所示，用一条中间较窄的锡箔纸把电池正、负极相连，稍候发现锡箔纸较窄处的纸先燃烧起来。关于此情景下列说法中正确的是
A．锡箔中电子从电池正极流向负极
B．锡箔较窄处的电阻较小
C．锡箔升温是电流热效应造成的
D．锡箔较窄处的电流较小
2．（2018·朝阳期末）家庭电路中用铜导线而不用铁导线的主要原因是
A．铜比铁的密度大
B．铜比铁的导电性能好
C．铜比铁的价格高
D．铜比铁在自然界中的储存量丰富
3．为维护消费者权益，技术监督部门对市场上的电线产品进行抽查，发现有一个品牌的铜芯电线不符合规格：①用镀铜的铝芯冒充铜芯；②电线直径明显比说明书上标定的直径要小．引起这种电线不符合规格的主要原因是
A．电线的长度引起电阻偏大
B．电线的横截面积引起电阻偏大
C．电线的材料引起电阻偏小
D．电线的温度引起电阻偏大
4．（2018·浦东期末）滑动变阻器的工作原理是改变接入电路中电阻丝的
A．长度 B．粗细
C．温度 D．密度
5．两个导体并联后的总电阻小于其中任何一个导体的电阻，因为并联相当于
A．减小了导体长度 B．减小了导体横截面积
C．增大了导体长度 D．增大了导体横截面积
6．（2018·闵行期末）如图所示，AC、DF分别是直径、长度均相同的康铜合金丝和镍铬合金丝，B、E是各自的中点。分别将AB、EF接入电路中，这是为了研究导体电阻与哪个因素的关系
A．电压 B．电流
C．长度 D．材料
7．有关决定一个导体电阻大小的因素的说法，正确的是
A．决定于导体的长度、横截面积和材料
B．决定于导体两端的电压和通过的电流
C．不通电时A对，通电时B对
D．A、B都不正确
8．（2018·西安铁一中期末）关于导体的电阻，下列说法中正确的是
A．导体两段的电压为0 V时，导体的电阻为0 Ω
B．粗细相同的铜导线，长导线比短导线电阻小
C．长度相同的铜导线，粗导线比细导线电阻小
D．导体电阻与它两端的电压成正比，与通过它的电流成反比
9．下列不是反映材料物理属性的物理量是
A．电阻 B．电压 C．密度 D．硬度
10．（2018·安达期末）集成电路是二十世纪最重要的发明之一，现代的收音机、电视机、手机、计算机等设备中都有集成电路。如图所示，是某数码相机的图象传感器。关于集成电路主要是由下列哪一种材料制成
A．超导体 B．半导体
C．金属导体 D．绝缘体
11．超市使用的条形码识别仪的光敏二极管主要材料
A．导体 B．半导体
C．绝缘体 D．超导体
12．（2018·苏州期末）青少年科技创新材料中有一种变光二极管，奥秘在于其内部封装有一红一绿两个发光二极管，电流从其P端流入时发红光，从其Q端流入时发绿光，二极管（符号为）具有单向导电性；当电流从“+”极流入时二极管能通电且发光，当电流从“一”极流入时二极管不发光，电流不能通过。则该变光二极管的内部结构可能是下图中的
A． B．
C． D．
13．超导是科学世界中最奇妙的现象之一，超导态中材料电阻为零．当超导体处于超导态时，下列科学原理、定律、应用对超导体仍适用的是
A．电磁铁
B．短路时保险丝熔断
C．欧姆定律
D．焦耳定律
14．（2018·宜宾期末）在下图所示的为滑动变阻器的结构和连入电路情况示意图，当滑片向右滑时，连入电路的电阻变小的为
A． B．
C． D．
15．超导是指电阻为零的现象，目前发现某些物质在温度降到足够低时会出现超导现象．如果研制出常温下的超导材料，你认为它最适合用来制作
A．输电导线
B．电炉丝
C．白炽灯丝
D．保险丝
16．（2018·安达期末）电位器是滑动变阻器的一种．如图所示，如果把电位器与灯泡串联起来，利用它改变 灯的亮度，下列说法正确的是
A．连接A、B使滑动触头逆时针转动，灯泡变暗
B．连接A、C使滑动触头逆时针转动，灯泡变亮
C．连接A、C使滑动触头顺时针转动，灯泡变暗
D．连接B、C使滑动触头顺时针转动，灯泡变亮
17．如图所示，要使滑片向左移动时，电阻变小，应选择的接线柱是
A．A和B B．B和D
C．C和D D．D和A
18．（2018·北京八中期末）某髙速公路收费站对过往的超载货车实施计重收费，小明同学结合所学的物理知识设计了如图所示的称重表原理图，对于小明同学的设计你认为
A．此设计可行，称重表由电压表改装
B．此设计可行，称重表由电流表改装
C．此设计不可行，当车辆越重时电路中电流越小
D．此设计不可行，电路中的R1没有作用
19．有一款新型充电宝，既可以利用太阳能给自身充电，又能给手机等电子设备充电。下列说法正确的是
A．太阳能电池可以把太阳能转化为电能
B．给手机充电时手机电池相当于用电器
C．太阳能属于不可再生能源
D．LED指示灯是由超导材料制成的
20．（2018·北京八中期末）在收音机中，有一种叫电位器的变阻器。电位器的外形及其内部构造如图所示。图中、、三个焊接点相当于变阻器的三个接线柱。使用电位器时只把和接入电路，当顺时针旋动滑片时，电位器接入电路的电阻值
A．变大 B．不变
C．变小 D．无法确定
21．如图甲所示电路，将一滑动变阻器接在a、b两点间，灯泡能发光。现要使滑动变阻器滑片P向左移动时，灯泡变亮，则图乙中的滑动变阻器连入电路的接线柱应是
A．A和B B．A和C
C．A和D D．B和D
22．（2018·西安校级期末）在如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片向右端滑动时灯逐渐变亮，应选择下列哪种接法
A．接，接
B．接，接
C．接，接
D．接，接
23．（2018·上海校级期末）图所示滑动变阻器四种接法中，滑片向右滑动时，接入电路电阻变小的是
A． B．
C． D．
24．（2018·朝阳期末）小阳想探究影响电阻大小的因素。他连接了如图所示的电路进行实验，其中两根镍铬合金丝的粗细相同。将两根电阻丝分别接入电路中，闭合开关后，记录两次实验电流表的示数。根据上述实验，下列说法中正确的是
A．此实验探究的是导体的电阻与长度的关系
B．此实验探究的是导体的电阻与温度的关系
C．此实验需要保持电源电压不变
D．此实验中用电流表示数的大小反映电阻的大小
25．（2018·龙岩期末）把两根材料相同、横截面积相等、长度不等的电阻丝并联在电路中，则
A．通过短电阻丝的电流大
B．通过长电阻丝的电流大
C．短电阻丝两端的电压大
D．长电阻丝两端的电压大
26．当一个导体两端的电压为8 V时，通过它的电流为0.5 A，则这个导体的电阻为___________Ω。当该导体两端电压为4V时，则通过导体的电流为___________A。
27．（2018·海南校级期末）科学家发明一种由石墨烯制成的“排热被”，把它覆盖在电子元件上，能大幅度的降低电子元件工作时的温度。这说明石墨烯具有良好的____________（选填“导电性”或“导热性”）；LED太阳能路灯环保、节能。LED是一种发光二极管，它是利用__________材料制成的。
28．甲、乙、丙三根镍铬合金丝，其横截面积关系为S甲＞S乙=S丙，长度关系为L甲=L乙＜L丙，则电阻最大的是________镍铬合金丝；将三根镍铬合金丝分别接在同一电源两端，则通过的电流最大的是________镍铬合金丝（均选填“甲”、“乙”或“丙”）。
29．（2018·广州抽测）拆开如图中玩具，发现电源、开关、发光二极管（简称“LED”）、电动机（用符号表示）各一个及连接导线。闭合开关，电动机顺时针转动，LED亮。将电动机一端连线断开，闭合开关，LED亮。
（1）在方框内画出玩具的电路图。
（2）把电动机断开的连线接回原处。将电源正、负极反接，闭合开关，电动机__________（选填“不”、“顺时针”或“逆时针”）转动，LED__________（选填“亮”或“不亮”），原因是：它具有_______（选填“单向”或“双向”）导电性。
30．如图所示，用导线把电池、小灯泡和一段粗细均匀的铅笔芯连接起来，使A端的导线固定，B端的导线向左移动的过程中(导线与铅笔芯接触良好)，小灯泡的亮度________(选填“变暗”“变亮”或“不变”)，这表明导体电阻的大小跟导体的________有关。
31．（2018·武汉调研）如图所示，用A、B、C、D四个金属片插入两个水果中组成一个水果电池，用这个水果电池点亮了发光二极管。发光二极管的主要材料为_______（“导体”、“半导体”或“绝缘体”），已知发光二极管具有______________的性质，电流只能从它的正极流进从负极流出（如图乙所示）。则在这个水果电池中B、C这两个金属片中相当于电池正极的金属片是_______，在水果电池中C、D这两个金属片之间电流的方向为_______（选填“从C到D”或“从D到C”）。
32．超导体的应用有十分诱人的前景。假如有一天，科学家研制出室温下的超导材料，那么下面哪一个用电器的效率可大大提高？________。理由：_________________________________________________________。
A．白炽灯 B电风扇 C 电水壶 D 电饭锅
33．（2018·黄石校级期末）导体导电性能好，绝缘体导电性能比较差。有一些材料，例如锗、硅，导电性能介于导体和绝缘体之间，常常称做_________，没有它就没有我们今天的现代化生活。20世纪初，科学家发现，某些物质在很低的温度时，电阻就变成了0，这就是________现象。
34．2016年5月8日，福州地铁1号线南段（一期）开通试运营，标志福州正式进入地铁时代。列车的车轮加装阻尼环降低噪声，使噪声在____________处减弱。车内LED显示屏的核心元件是二极管，制作二极管的材料属于____________（填“导体”或“半导体”）。
35．（2018·广州校级期末）如图所示为一款新型台灯，它白天吸收太阳能，以化学能的形式储存在蓄电池中，夜晚台灯上的LED灯就能发光照明。LED灯是一种发光二极管，它是由_____________（选填“半导体”或“超导体”）材料制成的。夜晚蓄电池将内部的_________能转化为____________能，供台灯发光。
36．如图所示，电阻箱的示数是_____Ω。
37．（2018·邵阳期末）如图所示是电视机、收音机、复读机上的“音量Volume”址钮。它是通过调节电路的_____，从而控制声音的响度，它的实质是一个_______________。若要使声音的响度变大，则应将滑片b向_____（a或c）方向滑动。
38．滑动变阻器是靠改变电阻线________来改变电阻，从而________电路中的电流强度。滑动变阻器________改变连入电路中的电阻，但不能表示________，________是一种能够表示出阻值的变阻器。
39．（2018·兰州期末）滑动变阻器是靠改变连入电路中的电阻线的_______来改变电阻,从而改变电路中的电压和电流。制作LED灯的发光二极管是_______材料（选填“导体”、“绝缘体”、“半导体”或“超导体”）。
40．电位器实质上是一个________，它是靠________来改变连入电路的电阻的，它在电路图中的符号是________。
41．（2018·吉林校级期末）在探究影响导体电阻大小的因素时，小明做出了如下猜想：导体的电阻可能与①导体的长度有关、②导体的横截面积有关、③导体的材料有关。实验室提供了4根电阻丝，其规格、材料如下表所示。
（1）按照如图所示“探究影响导体电阻大小因素”的实验电路，在M、N之间分别接上不同的导体，则通过观察__________________来比较导体电阻的大小。
（2）为了验证上述猜想③，应该选用编号_______两根电阻丝分别接入电路进行实验。
（3）分别将A和B两电阻丝接入如图电路中M、N两点间，电流表示数不相同，由此，初步得到的结论是：当________相同时，导体电阻跟__________有关。
编号
材料
长度/m
横截面积/m2
A
镍铬合金
0.5
0.5
B
镍铬合金
1.0
0.5
C
镍铬合金
0.5
1.0
D
锰铜合金
0.5
0.5
42．某实验小组在“探究影响电阻大小的因素”时，选出符合要求的学生电源、滑动变阻器、电流表、开关、导线若干以及几种电阻丝，电阻丝的参数如下表。
小组成员做出了如下猜想：
猜想1：电阻大小与导体的长度有关；
猜想2：电阻大小与导体的材料有关；
猜想3：电阻大小与导体的横截面积有关；
设计了如图所示电路，请回答下列问题：
（1）实验通过比较____________________的大小，来比较电阻丝电阻的大小。
（2）若要验证猜想1，则应该选用_____两根电阻丝（填编号）进行对比实验。
（3）选用c、d两根电阻丝进行对比实验，目的是为了验证猜想__________。
43．（2018·广元校级期末）小芳在探究影响导体电阻大小的因素时，猜想导体的电阻可能与下列因素有关：
A、导体的材料；B、导体的长度；C、导体的横截面积。
为验证上述猜想，小芳用图甲的器材进行实验，其中①、②、③是镍铬合金丝，④是锰铜丝。
（1）连接电路时，开关应处于_______状态，在M、N之间分别接上不同的导体，闭合开关后通过观察__________________来比较导体电阻的大小。
（2）为验证猜想B，应选用编号为_______两根金属丝分别接入电路进行实验。
（3）分别将①、③两金属丝接入图中M、N两点间，电流表的示数不同，由此得到的结论是：当材料和长度相同时，导体电阻跟___________有关。
44．做“决定电阻大小因素”实验时，为了便于研究而采用控制变量法进行实验，即每次选出两根合适的导线，测出通过它们的电流，然后进行比较，最后得出结论。
导线代号
A
B
C
D
E
F
G
长度（m）
1.0
0.5
1.5
1.0
1.2
1.5
0.5
横截面积（mm2）
3.2
0.8
1.2
0.8
1.2
1.2
1.2
材料
锰铜
钨
镍铬丝
锰铜
钨
锰铜
镍铬丝
（1）为了研究电阻与导体材料有关，应选用的导线是________；
（2）为了研究电阻与导体的长度有关，应选用导线C和导线________；
（3）为了研究电阻与________的关系，应选用导线A和导线________；
（4）实验表明电阻的大小与________、________、________有关，另外还受________的影响．
45．（2018·龙岩期末）学习了电学知识后，小明对影响导体电阻大小的部分因素进行了进一步的探究，器材有：开关、电流表、电源（电压恒为1.5 V）各一个，三根完全相同的合金丝，导线若干。
实验过程：电路如图甲所示。将合金丝以不同方式分别接入电路A、B之间，闭合开关S后，记录的数据如下表所示，请回答下列问题：
连接方式
一根
两根串联
三根串联
两根并联
三根并联
电流表读数/A
0.3
0.2
1.2
1.8
（1）图乙是一根合金丝接入电路时电流表的读数，请将记录数据的表格补充完整。
（2）分析表格中的数据，得到以下结论：
A．电阻的大小与长度的关系是：横截面积相同的同种导体，_____________________________________；
B．电阻的大小与横截面积的关系是：长度相同的同种导体，_____________________________________。
（3）进行多次测量的目的是_______________________________________________________。
（4）本实验中一根合金丝的电阻为__________Ω。
46．如图，是一种自动测定油箱内油面高度的装置，R′是电阻，R是滑动变阻器，它的金属滑片是杠杆的一端，从油量表指针所指的刻度就可以知道油面的高度。
（1）油量表其实是_______表；
（2）油面升高，R_______（填“变大”或“变小”），油量指针偏转_______（填“较大”或“较小”）.
（3）电阻R′是否多余？__________它有什么作用？____________．
47．康康进行“改变小灯泡的亮度”的实验时，他已连接好了部分电路，如图所示。已知电源电压为3 V且保持不变，小灯泡的正常发光电压为2.5 V，请你接着完成下列步骤。
（1）电路中只缺少一根导线，请你用笔画线代替导线，将图甲中电路连接完整（要求：滑片向右滑动时，灯泡变亮）；
（2）实验前，连接电路时开关S应当处于________状态，应将滑片P置于电阻________的位置；实验中，移动滑动变阻器的滑片P到某一位置，电压表的示数如图乙所示，此时灯泡两端电压是________，为了测量小灯泡正常发光时的电压，应将滑片P向________端移动（选填“左”或“右”）；
（3）当电压表的示数如图乙所示时，电流表的示数如图丙所示，则通过小灯泡的电流大小为________A。实验中小灯泡突然不亮了，但两表仍然有示数，原因是____________________________。
48．如图所示的装置中，滑动变阻器标有“20 Ω 0.5 A”字样，连接情况如图所示。
（1）滑动变阻器上标的“20 Ω”表示____________________________________________。
（2）闭合开关前，应将滑片移动到________端（填“A”或“B”）。
（3）闭合开关后，当滑片向左移动时，电流表的示数变________（填“大”或“小”）。
49．如图所示的电路中，M、N，是两个接线柱，准备连接滑动变阻器。
（1）当A接M，D接N时，滑片向右移，连入电路的电阻将________；
（2）当A接M，C接N时，滑片向左移，连入电路的电阻将________；
（3）当A接M，B接N时，滑片向右移，连入电路的电阻将________；
（4）当B接M，D接N时，滑片向左移，连入电路的电阻将________。
50．（2018·乐山）一根粗细均匀的金属导线其电阻值为R，将其剪成相等的两段后，再进行并联，则并联后的电阻值为
A．2R B．R C． D．
51．（2018·滨州）下列说法中正确的是
A．绝缘体不容易导电是因为绝缘体中几乎没有电荷
B．两个完全相同的灯泡串联，靠近电源正极的灯泡较亮
C．电压一定的情况下，导体的电阻与导体中的电流成反比
D．把导线A剪为相等的两段，其中一段拉长到原来的长度，其阻值大于导线A的原阻值
52．（2018·玉林）下列关于导体电阻的说法正确的是
A．长度长的导体，电阻一定大
B．横截面积大的导体，电阻一定小
C．导体的电阻由其两端的电压和通过的电流来决定
D．导体的电阻与导体的材料、长度和横截面积等因素有关
53．（2018·嘉兴）如图是未连接完整的电路，若要求闭合开关后，滑动变阻器的滑片P问左移动时，灯泡变亮。则下列接法符合要求的是
A．M接A，N接D
B．M接B，N接C
C．M接A，N接B
D．M接C，N接D
54．（2018·潍坊）如图是实验电路连接完毕后，滑动变阻器接入电路的四种情形，已经可以闭合开关进行实验的是
A． B． C． D．
55．（2018·怀化）如图所示，当滑片向左滑动时连入电路的电阻变大的是
A． B． C． D．
56．（2018·济宁）下图中各实验结论中，不能解释对应的生活应用或工作原理的是
A．做功冲程 B．照相机
C．僵持的“人象大战” D．滑动变阻器
57．（2017·乐山）如图所示是油量自动测定装置的示意图，O为杠杆支点，R0为定值电阻，Rx是滑动变阻器，当闭合开关S后
A．滑动变阻器Rx连入电路的阻值随油量的增加而增大
B．电流表的读数随油量的增加而减小
C．电压表的读数随油量的增加而增大
D．电压表改装成油量表刻度均匀
58．（2017·岳阳）如图所示，A是悬挂在弹簧测力计下的条形磁铁，B是螺线管。闭合开关，待弹簧测力计示数稳定后，将滑动变阻器的滑片缓慢向右移动的过程中，下列说法正确的是
A．电压表示数变大，电流表示数也变大
B．电压表示数变小，电流表示数也变小
C．螺线管上端是N极，弹簧测力计示数变小
D．螺线管上端是S极，弹簧测力计示数变大
59．（2016·新疆）如图所示，当滑片P向右移动时，滑动变阻器连入电路的电阻变小的是
A． B．
C． D．
60．（2016·荆门）某些物质在温度很低的情况下，电阻就变成0，这种现象叫超导现象．如果把超导现象应用于实际，则
A．可用超导材料制作电炉丝
B．可用超导材料制作输电线
C．可用超导材料制滑动变阻器的电阻丝
D．可用超导材料制作白炽灯泡的灯丝
61．（2017·广西四市）如图所示，将一根铅笔芯通过两个夹子接入电路中。当只把右端夹子向左移动时，接入电路的电阻变小，小灯泡变亮。导致铅笔芯接入电路的电阻变小的主要因素是
A．材料 B．长度 C．温度 D．横截面积
62．（2017·崇左）由同种材料制成的AB和BC两段导体，长度相同，AB的横截面积比BC的小，将它们按照如图所示的方式串联接入电路中，不计温度的影响，下列判断正确的是
A．通过两段导体的电流：IAB＜IBC
B．两段导体的电阻值：RAB=RBC
C．两段导体的电阻值：RAB＞RBC
D．两段导体发热的功率：PAB＜PBC
63．（2018·沈阳）如图所示，甲为亮度可调的台灯，电位器是调节其亮度的装置；乙为电位器的内部结构示意图，a、b、c 是它的三个接线柱，旋钮带动滑片转动。若顺时针旋转旋钮时灯泡发光变亮，则需将________（选填“a和b”、“a和c”或“b和c”）接线柱接入电路。关于电位器上电阻丝的材料，应该选用________（选填“铜丝”或“镍铬合金丝”）。
64．（2018·贵港）在用实验探究“电阻的大小与哪些因素有关”时，如图是某实验小组进行探究的实验装置，演示板上固定了四条合金电阻线，a、b、c的长度均是1 m，d的长度是0.5m；a、b、d的横截面积相同，c的横截面积比a、b的小，a、c是镍铬合金线，b、d是锰铜合金线。当依次把M、N跟a、c的两端连接时，探究的是导体电阻大小与导体_____的关系。实验中采用的方法叫________。
65．（2018·宜昌）把很多二极管，三极管和电阻等电子元件做在芯片上，就成了集成电路，其中二极管、三极管是用_____材料制成的。随着科技的进步，未来的电子元件如果用_____材料来制作，由于没有电阻，不必考虑散热问题，就可以实现电子设备的微型化。
66．（2017·十堰）图中电阻箱的阻值为_____Ω。
67．（2017·黔南）如图所示，是一种自动测定油箱内油面高度的装置，其中，油量表是用________表改装的；当油箱中的油面下降时，的电阻值将________，油量表的示数将________。（填“增大”、“减小”或“不变”）
68．（2017·大连）收音机收到的信号是通过________波（填“超声”或“电磁”）传递的；集成电路中的三极管是利用_____（填“半导体”或“超导体”）材料制成的。
69．（2017·乐山）当温度降低到足够低时，有些材料的电阻会变为零，这就是_____现象。利用这类材料输电，可最大限度地减少电能转化为______（选填“核能”、“化学能”或“内能”）所造成的能量损失。
70．（2017·齐齐哈尔）据《生活报》讯，2017年4月14日起，插线板新国家标准正式实施，要求插线板的插孔须设置“保护门”，“保护门”可有效防止儿童将手指插入插孔而造成触电事故，同时可避免灰尘长期沉积而造成的内部 （选填“断路”或“短路”）。在线材方面要求：如果最大工作电流16 A的延长线插座，导线的最小横截面积由原来的1 mm2增加到1.5 mm2。请你根据所学物理知识解释增加导线横截面积的好处。
71．（2018·天津）在“探究影响导体电阻大小的因素”时，某实验小组想利用图所示的电路分别对导体电阻跟它的长度、橫截面积、材料有关的猜想进行实验验证：
（1）为验证“导体电阻跟长度有关”，下表中可选用的三种导体是_____（填导体代号）；
（2）若实验中将电路中的电流表更换为小灯泡，通过观察_____也可以判断导体电阻大小，但不足之处是_____________________________________________________________。
72．（2018·广东）某实验小组探究金属丝电阻大小与长度的关系，他们取一段粗细均匀的金属丝拉直连接在、接线柱上，在金属丝上安装一个可滑动的金属夹P。实验室还提供了下列器材：电压表、电流表、电池组（电压3 V）、滑动变阻器（20 Ω 2 A）、刻度尺、开关和导线若干。
（1）为了测量段的电阻，他们连接了如图甲所示的电路，请用笔画线代替导线，把图中还没有连接的一根导线上，使电路完整。
（2）连接电路时开关应________，滑动变阻器的滑片移至最________（选填“左”或“右”）端。
（3）某次实验中测得电压表的读数为2.1 V，电流表指针偏转如图乙所示，则电流表的读数为________A。
（4）实验中移动金属夹，分别测出段的长度和对应的电阻值，数据如表，分析表中数据，可知___________________________________________。
（5）小虎同学认为，由于电源电压没有超过电压表所选量程的最大值，因此在闭合开关前，可以将变阻器的滑片置于任意位置，你认为他的想法是________（选填“正确”或“错误”）的，理由是：_________________________________________________________。
2．B【解析】铜的导电性能比铁的导电性能好（即电阻率小），在通过相同的电流时，电能损失小，所以，通常家用电路的电线用铜做导电体，而不用铁。故选B。
3．B【解析】AD．电线的长度、电线的温度对导线的电阻有影响，但不是引起这种电线不符合规格的主要原因，故AD错误；B．电线直径比说明书上标定的直径小，即横截面积减小了，当材料、长度一定时，横截面积减小，电阻增大，故B正确；C.铝的电阻率比铜的大，即长度、横截面积一定时，铝比铜的电阻大，用镀铜的铝芯冒充铜，增大了电阻，故C错误；故选B。学#科网
4．A【解析】滑动变阻器移动滑片时，改变接入电路电阻丝的长度，不能改变接入电阻丝的横截面积和材料，所以，滑动变阻器工作原理是：通过移动滑片改变接入电路电阻丝的长度，来改变接入电路的电阻，故选A。
5．D【解析】导体的电阻取决于导体的长度、材料和横截面积，同种材料的导体越长、横截面积越小，导体的电阻越大；两个电阻并联，相当于增加了导体的横截面积，总电阻要变小，并且比任何一个电阻都小，故D正确。故选D。
6．D【解析】分别将AB、EF接入电路中，AB和EF直径、长度相同，材料不同，可以探究导体电阻与材料的关系。故选D。
7．A【解析】电阻是导体的属性，由导体的长度、横截面积和材料决定，有时还要考虑温度的影响；而电阻与导体两端的电压和通过的电流无关，即电阻的阻值一般是不变的，即使电阻不接入电路使用时，仍然保持其阻值不变。故A正确，BCD错误。
9．B【解析】根据物理属性的特点−−−在化学实验前后物质都没有发生改变，可知电阻、密度、硬度都是物理属性；而电压不是，导体接通电源，它两端有电压，不接电源，它两端就没有电压。故选B。
10．B【解析】二极管、集成电路芯片、数码相机的图象传感器等都属于半导体器件，由半导体材料制成。故选B。
11．B【解析】当光照发生变化时，由半导体材料做成的光敏电阻的阻值可发生变化，则可以感知条形码；而其他材料都不具有此种性质，故选B。
12．B【解析】因为二极管具有单向导电性，当电流从二极管的正接线柱流入，负接线柱流出时，二极管将电路接通；当电流从二极管的负接线柱流入时，二极管在电路中处于断开状态；根据题意可知，电流从其P端流入时发红光，从其Q端流入时发绿光，所以两二极管并联，且红发光二极管的正接线柱在P端，负接线柱在Q端，绿发光二极管的正接线柱在Q端，负接线柱在P端，所以B图正确。故选B。
13．A【解析】假如常温下就能使用超导体，适合制作人们不需要电热的地方，如：输电导线、电磁铁、电动机和发电机线圈等，保险丝、欧姆定律、焦耳定律都是用电流的热效应工作的，电阻为零无法将电能转化为内能，因此不能用超导体制作，故选A。
14．A【解析】由A图知道，连入电路的是滑片右侧电阻丝，当滑片P右移时，连入电路的电阻线长度变短，即电阻变小，故符合题意；由B图知道，连入电路的是滑片左侧的电阻丝，当滑片P右移时，连入电路的电阻线长度变长，电阻变大，故不符合题意；由C图知道，连入电路的是全部电阻，当滑片P右移时，不能改变电阻的大小，故不符合题意；由D图知道，没有电阻线连入电路，当滑片P右移时，不能改变电路中的电阻，故不符合题意，故选A。
16．D【解析】A、连接A、B使滑动触头逆时针转动时，电位器接入电路的电阻减小，电流增大，灯泡的功率P=I2R，P增大，灯泡变亮。故A错误。BC、连接A、C，电位器接入电路的电阻不变，电流不变，灯光亮度不变。故BC错误。D、连接B、C使滑动触头顺时针转动时，电位器接入电路的电阻减小，电流增大，灯泡变亮。故D正确。故选D。
17．D【解析】滑片向左移动，电阻变小，所以滑动变阻器左边部分接入电路中。一定接A，上面接C、D都可以。
18．B【解析】由图知道，称重表与电阻串联，所以应是由电流表改装，若为电压表，则两个电阻只相当于是导线，电压表测量电源电压，示数不改变，故A错误，B正确；由图知道，当车辆越重时，弹簧越短，即滑片向下滑，R接入电路的阻值越小，由欧姆定律知道，电路的电流会变大，称重表的示数也会大，故C错误；若物体很重时，滑片会滑到最下端，此时若没有电阻R1，则会造成电源短路，烧坏电源和电流表，所以，电路中的R1具有保护称重表的作用，故D错误，故选B。
19．AB【解析】A、太阳能电池工作时可以将太阳能转化为电能，故A正确；B、在给手机电池充电的过程中，电能转化为电池的化学能，在电路中手机电池消耗电能，所以手机电池相当于用电器，故B正确；C、太阳能是一种短时间就能得到补充的能源，是可再生能源，故C错误；D、充电宝上的LED指示灯是利用半导体材料制成的，故D错误。故选AB。
20．C【解析】根据题意知道，电位器是一个滑动变阻器，当把A、C接入电路时，相当于定值电阻，当把B、C接入电路时，则接入电路的是定值电阻的右半段，当顺时针旋动滑片时，连入电路的电阻丝变长，即电阻变小，故选C。学*科网
21．BC【解析】灯泡变亮说明电流变大，电路中的电流变大，滑片要向滑动变阻器下面的接线柱靠近，根据题目中所说“当滑片P向左移动时，灯泡变亮”，因此要接左边的A接线柱，同时上面的接线柱可以选择C或D。即选项B、C均符合要求。故选BC。
22．B【解析】滑动变阻器的滑片右移，灯泡变亮，功率变大，根据，电路中电流变大。电源电压不变，电流变大，电阻变小，滑动变阻器接入电路的电阻丝变短，M应该接A或B，N接D。故选B。
24．ACD【解析】AB、由控制变量法可知材料、横截面积相同，长度不同，故实验探究的是导体的电阻与长度的关系，故A正确，B错误；C、电阻是导体对电流的阻碍作用大小，此实验中用电流表示数的大小反映电阻的大小，故C正确；D、根据控制变量法的思路，在研究影响电阻大小的因素时，需要保持电压不变，故D正确。故选：ACD。
25．A【解析】两电阻的材料相同，横截面积相同，则长度较大的电阻丝电阻较大，短的电阻丝电阻较小；而电阻并联在电路中，则两电阻两端的电压相等，故CD错误；则由欧姆定律可知，短电阻丝中通过的电流较大，故A正确，故B错误。故选A。
26．16 0.25
【解析】导体两端的电压为8 V时，通过它的电流为0.5 A，则这个导体的电阻为；当该导体两端电压为4 V时，是导体的电阻不变，仍为16 Ω，此时电流为。
27．导热性 半导体
【解析】石墨烯制成的“排热被”能排热，能大幅度降低电子元件工作时的温度，这说明石墨烯具有良好的导热性；LED是一种发光二极管，用半导体材料制成的二极管具有单向导电性。
28．丙 甲
【解析】导体的电阻与导体的材料、长度、横截面积和温度有关，其他条件相同时，导体越长、横截面积越小，导体的电阻越大，因为三根镍铬合金丝的材料相同，且S甲＞S乙＝S丙，L甲＝L乙＜L丙，所以R甲＜R乙＜R丙，电阻最大的是丙；根据I＝可知，它们分别接在同一电路中时两端的电压相等，所以通过它们的电流大小关系是I甲＞I乙＞I丙，通过的电流最大的是甲。
29．（1）如图所示 （2）逆时针 不亮 单向
【解析】（1）根据题意知道，断开电动机，LED灯还能亮，即电动机和LED互不影响，是并联关系，且开关位于干路，电路图如图。
（2）把电动机断开的连线接回原处，将电源正、负极反接，闭合开关，则应是电动机逆时针转动，但LED不亮，因为二极管具有单向导电性。
30．变亮 长度
【解析】铅笔B端的导线向左移动过程中，铅笔芯接入电路的电阻减小，电路电流增大；由公式P＝I2R知，在灯丝电阻一定时，电流增大，实际功率增大。所以灯泡变亮。铅笔B端导线向左移动过程中，灯泡变亮，说明电路电流增大，电阻减小，此时铅笔芯接入电路长度减小。所以电阻与导体长度有关。
32．B 超导体的电阻为零，用超导材料做电动机的线圈可以减少电能损耗
【解析】假如科学家已研制出常温下就能使用的超导体，超导材料的特点就是在温度很低时电阻为零，当电阻为零时用超导材料做电动机线圈可以减少电能损耗，也可用作输电导线等。所有利用电流热效应工作的电阻都不能用超导体制作。A、C、D中都是利用电流热效应工作的，B电风扇中有线圈，若用超导体来做可减少电能的损耗，故B正确。学科@网
33．半导体 超导
【解析】锗、硅等材料的导电性能介于导体和绝缘体之间，我们称做半导体，半导体是电子元件的核心材料，现代化的生活中处处都有半导体材料的应用。某些物质在很低的温度时，电阻变为0的现象，称为超导现象。
34．声源 半导体
【解析】列车的车轮加装阻尼环降低噪声使噪声在声源处减弱；车内LED显示屏的核心元件是二极管，发光二极管具有单向导电性，制作二极管的主要材料是半导体。
35．半导体 化学 电
【解析】LED灯是一种发光二极管，它是由半导体材料制成的。夜晚蓄电池放电时，消耗电池内部的化学能，产生电能，故是将电池内部的化学能转化为电能的过程，供台灯发光。
36．15
【解析】由图知，电阻箱的示数：R＝0×1 000 Ω+0×100 Ω+1×10 Ω+5×1 Ω＝15 Ω。
37．电流 滑动变阻器器 a
38．长度 改变 能 阻值 变阻箱
【解析】滑动变阻器和变阻箱都是通过改变连入电路的长度，来改变连入电路的电阻，从而改变电路中的电流。滑动变阻器不能准确表示连入电路的电阻值，变阻箱能准确表示连入电路的电阻值。
39．长度 半导体
【解析】滑动变阻器是靠改变电阻线在电路中的长度来改变电阻，从而逐渐改变电路中的电流大小。制作LED灯的发光二极管是半导体材料。
40．滑动变阻器 改变连入电路的电阻丝的长度
【解析】电位器实质是一个滑动变阻器，滑动变阻器的工作原理：改变连入电路的电阻丝的长度，来改变连入电路的电阻值，从而改变电路中的电流。滑动变阻器的符号为：。
41．（1）电流表的示数 （2）AD （3）横截面积、材料 长度
42．（1）电流表示数 （2）b、c （3）2
【解析】（1）实验中采用了转换法比较电阻大小，即通过比较电流表示数来比较导体电阻的大小；
（2）若要验证猜想1导体的电阻与导体的材料有关时，应控制导体的长度和横截面积不变，编号b、c的电阻丝符合；
（3）选用c、d两根电阻丝可知，两者的横截面积和长度相同、材料不同，是验证导体的电阻与导体的材料是否有关，即验证了猜想2。
43．（1）断开 电流表指针偏转程度或灯泡的明亮程度 （2）①② （3）横截面积
【解析】（1）为避免误操作引起短路现象，连接电路时要求开关断开；根据电流表指针偏转程度或灯泡的亮度能判定出电流的大小，从而判定出电阻的大小。
（2）为研究电阻与导体的长度关系，要控制材料和横截面积一定，所以要选择编号①②。
（3）①③两金属丝材料都是镍铬合金，长度相同，模截面积不同，所以是研究导体电阻跟横截面积的关系。
44．（1）C、F （2）G （3）横截面积 D （4）导体的材料 长度 横截面积 温度
【解析】（1）要研究材料与导体电阻大小的关系，就要控制导体的长度、横截面积相同，导体的材料不同，在表格中给的导线中，只有C、F符合条件；
（2）要研究长度与导体电阻大小的关系，就要控制导体的材料、横截面积相同，导体的长度不同，在表格中给的导线中，只有C、G符合条件；
（3）导体的电阻与材料、长度、横截面积有关，已经探究了导体的电阻与材料和长度的关系，所以下一步应该探究电阻与横截面积的关系，要研究横截面积与导体电阻大小的关系，就要控制导体的材料、长度相同，导体的横截面积不同，在表格中给的导线中，只有D与A的材料、长度相同，而横截面积不同，故选D；
（4）实验表明电阻的大小与导体的材料、长度、横截面积有关，另外还受温度的影响。
45．（1）0.6 （2）导体的电阻跟长度成正比 导体的电阻跟横截面积成反比 （3）得出普遍规律，使结论具有普通性 （4）2.5
46．（1）电流 （2）变小 较大 （3）不多余 保护电路
【解析】（1）滑动变阻器与定值电阻串联，电流表串联在电路中，因此油量表其实是电流表；
（2）油面升高，浮子上升，滑片下降，滑动变阻器连入电路的电阻变小，电路中电流增大，因此油量表的示数较大；学科.网
（3）当油面升高到一定程度时，滑动变阻器连入阻值为零，因此定值电阻起到保护电路的作用。
47．（1） （2）断开 最左端 1.3 V 右 （3）0.2 小灯泡短路
【解析】（1）由图知，电压表两个接线柱分别连接了灯泡右侧和开关右侧，所以不可能与灯泡并联，因此是与滑动变阻器并联。根据“滑片向右滑动时，灯泡变亮”的要求，需要将滑动变阻器的右下接线柱连接灯泡的右接线柱。如下图所示。
48．这个变阻器的最大电阻值是20 Ω B 大
【解析】（1）变阻器铭牌上常标着两个数据：电阻和电流。其中“20 Ω”表示这个变阻器的最大电阻值是20 Ω；“0.5 A”表示允许通过的最大电流是0.5 A；
（2）闭合开关前，应将滑片移动到阻值最大处，故将滑片移到B端；
（3）闭合开关后将变阻器的滑片P向左移动过程中，接入电路中的电阻变小，电路中的总电阻变小，由欧姆定律可得，电路中的电流变大，即电流表的示数变大。
49．（1）变大 （2）变小 （3）不变 （4）变大
【解析】（1）当A接M，D接N时，滑动变阻器接入左半段，滑片向右移，连入电路的电阻变大。
（2）当A接M，C接N时，滑动变阻器接入左半段，滑片向左移，连入电路的电阻将变小。
（3）当A接M，B接N时，滑动变阻器都接入电路，滑片向右移，连入电路的电阻将不变。
（4）当B接M，D接N时，滑动变阻器接入右半段，滑片向左移，连入电路的电阻将变大。
50．D【解析】根据影响电阻大小的因素分析解答，即导体材料一定时，电阻与长度成正比，与横截面积成反比。一根粗细均匀的电阻值为R电阻丝，截成长度相等的两段后，则每段电阻变为原来的一半，即；再将两段并联起来使用，横截面积变为原来的2倍，阻值变为原来单个电阻的一半。故D正确。
51．D【解析】绝缘体不容易导电的原因是绝缘体内部中的自由电荷很少，而不是几乎没有电荷，故A错误；两个完全相同灯泡串联，则通过的电流相等，所以两灯泡的亮暗相同，故B错误；电阻是导体本身的一种性质，与两端的电压和通过的电流无关，故C错误；导体的电阻与其材料、长度、横截面积和温度有关，材料和温度相同，长度越大、横截面积越小，其电阻越大。若把导线A剪为相等的两段，其中一段拉长到原来的长度后，材料和温度、长度不变，横截面积变小，所以电阻变大，即其阻值大于导线A的原阻值，故D正确，故选D。
52．D【解析】影响导体电阻大小的因素有：导体的长度、横截面积、材料和温度决定；在相同条件下，长度越长电阻大；在相同条件下，横截面积大电阻小；故AB错误，D正确；C、导体的电阻是导体的一种性质，反映了导体对电流阻碍作用的大小；与导体两端电压和通过的电流无关；故C错误。故选：D。
53．A【解析】根据要求，闭合开关后，滑动变阻器的滑片P向左移动时，灯泡变亮，即电流变大，接入电路的电阻应变小。如图，选择滑动变阻器下方的A接线柱和上方任一接线柱接入电路时，AP段电阻接入电路，滑片向左移动时，电阻变小，电流变大，灯变亮。M接A，N接D，电阻线AP部分接入电路，滑片向左移动时，电阻变小，电流变大，灯变亮。故A正确；M接B，N接C，电阻线BP部分接入电路，滑片向左移动时，电阻变大，电流变小，灯变暗。故B错误；M接A，N接B，则电阻线全部接入电路，滑片移动时，接入电路电阻不变，故C错误；M接C，N接D，金属杆接入电路，且移动滑片电阻也不会变化，故D错误；故选A。
54．A【解析】滑动变阻器的接法的原则是一上一下，并且在闭合开关前，滑动变阻器的滑片应该调至最大阻值处，由图知道，B图没有把滑片调至最大阻值处，CD图是把滑片调至最小阻值处，只有A符合要求，故选A。
55．D【解析】A．滑动变阻器的左下方接线柱和左上方接线柱接入电路中，当滑片向左滑动时，电阻丝接入电路的长度变短，所以电阻变小，故A不符合题意；B．滑动变阻器的两个上方接线柱接入电路中，此时滑动变阻器接入电路的电阻为零且不变，故B不符合题意。C．滑动变阻器的两个下方接线柱接入电路中，此时滑动变阻器接入电路的电阻最大且不变，故C不符合题意；D．滑动变阻器的左上方接线柱和右下方接线柱接入电路中，当滑片向左滑动时，电阻丝接入电路的长度变长，所以电阻变大，故D符合题意。故选：D。
56．A【解析】A、向下压活塞时，机械能转化为内能，硝化棉温度升高，达到着火点燃烧，与汽油机的压缩冲程相同，而做功冲程是内能转化机械能，故A错误；B、如图凸透镜成像时，物距大于二倍焦距，成倒立缩小的实像，照相机就是利用此原理制成的，故B正确；C、如图实验保持静止时，二力平衡，人像大战僵持时，也为平衡状态，二力相等，故C正确；D、如图研究电阻与长度的关系，导体的材料、粗细相同时，导体越长电阻越大，滑动变阻器就是利用改变接入电路的电阻线的长度而工作的，故D正确；故选A。
57．C【解析】由电路图可知，定值电阻R0与滑动变阻器Rx串联，电流表串联在电路中，电压表测R0两端的电压；当油量增加时，浮标上移，在杠杆的作用下滑片下移，变阻器Rx接入电路的电阻减小，电路中的总电阻减小，故A错误；由I=U/R可知，电路中的电流增大，即电流表的示数增大，故B错误；由U=IR可知，R0两端的电压增大，即电压表的示数增大，故C正确；因串联电路中总电阻等于各分电阻之和，所以，电路中的电流I=，电压表的示数U0=IR0=R0，因U0与Rx不成正比，所以，电压表改装成油量表时，刻度不均匀，故D错误；故应选C。学&科网
58．C【解析】由图知道，定值电阻R0与滑动变阻器、螺线管串联，电压表测量的是R两端的电压；当将滑动变阻器的滑片向右滑动时，滑动变阻器R阻值变小，由串联电路电阻的特点可知，则电路中的总电阻变小，电路的电流变大，由串联电路分压特点得电压表示数变小，通电螺线管的磁性增强，由右手螺旋法则判断螺线管的上端为N极，和上面的磁极相互排斥，通电螺线管的磁性增强，排斥力变大，弹簧测力计示数变小。故选C。
59．D【解析】滑动变阻器要串联在电路中，采取“一上一下”的连接方式。由题图可知，A、连在电路中的电阻线为AP，当滑片P向右移动时，AP长度变大，滑动变阻器电阻变大，故A不符合题意。B、当滑片P向右移动时，电阻丝AP长度变大，滑动变阻器电阻变大，故B不符合题意。C、滑动变阻器两个下接线柱连接在电路中，滑动变阻器的电阻丝全部接在电路中，移动滑片P，电阻不变，故C不符合题意。D、滑动变阻器连入电路中的部分为PB，当滑片向右移动时，PB变短，电阻变小，D符合题意。
60．B【解析】电炉丝需要将电能转化为内能，电阻为零无法将电能转化为内能，A不合题意；用超导体做输电导线，可以减小由电能到内能的损耗，提高传输效率，故B符合题意；变阻器的电阻丝的电阻较大，通过滑片位置的改变调节连入电阻的大小，若电阻为零，它就不能改变阻值了，C不符合题意；白炽灯利用的是电流的热效应，电阻为零无法将电能转化为内能，就不能发光，D不符合题意，故选B。
61．B【解析】当只把右端夹子向左移时，铅笔芯接入电路中的长度变小，铅笔芯接入电路的电阻变小，电路中电流增大，小灯泡变亮；所以，可得出铅笔芯电阻和铅笔芯的长度有关，长度越小，电阻越小，故B正确。故选B。
62．C【解析】两段导体串联，串联电路中电流处处相等，所以IAB=IBC，故A错误；导体AB和BC由同种材料制成、长度相同，因为导体AB的横截面积比BC的小，所以RAB>RBC，故B错误，C正确；因为IAB=IBC，RAB>RBC，由P=I2R可知PAB>PBC，故D错误；故应选C。
63．b和c 镍铬合金丝
【解析】若顺时针旋转旋钮时灯泡发光变亮，说明顺时针旋转旋钮时电位器阻值减小，由此说明电位器使用右半部分，故需将b和c接线柱接入电路；相同条件下铜丝比镍铬合金丝的阻值小，应该选用镍铬合金丝。
64．横截面积 控制变量法
【解析】由题，a、c两根电阻线，长度相同、材料相同，横截面积不同，因此依次把M、N跟a、c的两端连接时，探究的是导体电阻大小与导体横截面积的关系，这种探究的方法叫做控制变量法。
65．半导体 超导体
【解析】常用的各种二极管、三极管是由半导体材料制成的，随着科技的进步，未来的电子元件如果用超导体材料来制作，超导材料的特点就是在温度很低时电阻为零，由于没有电阻，不必考虑散热问题，就可以实现电子设备的微型化。学@科网
66．2017【解析】图中电阻箱示数是2×1 000 Ω+0×100 Ω+1×10 Ω+7×1 Ω＝2 017 Ω。
67．电压 减小 减小
【解析】由图可知，油量表并联在两端，所以油量表是由电压表改装而成的；当油箱中的油面下降时，浮标下移，在杠杆的作用下滑片下移，接入电路中的电阻减小，电路中的总电阻减小，由可知，电路中的电流增大，由可知，R0两端的电压增大，因串联电路中总电压等于各分电压之和，R两端电压减小。
68．电磁 半导体
【解析】收音机收到的广播节目信号是通过电磁波传递的；集成电路中的三极管是用半导体材料制成的。
69．超导 内能
70．短路 材料、长度相同的导线，横截面积越大，电阻越小，由焦耳定律Q=I2Rt可知，电流和通电时间相同时，电阻越小，产生的热量越少，采用横截面积更大的导线可以避免外部绝缘皮过热，引起火灾。
【解析】灰尘长期沉积会造成插座内部短路，从而烧坏插座，“保护门”可以有效的防止这一安全隐患；材料、长度相同的导线，横截面积越大，电阻越小，由焦耳定律Q=I2Rt可知，电流和通电时间相同时，电阻越小，产生的热量越少，采用横截面积更大的导线可以避免外部绝缘皮过热，引起火灾。
71．（1）B、D、E （2）灯泡的亮度 当电路中电阻变化不大时，只凭灯泡的亮暗不易区分
【解析】（1）为了研究导体电阻与导体长度的关系，则需使导体的材料和横截面积相同，长度不同，应选用的三种导体是B、D、E；
（2）实验中将电路中的电流表更换为小灯泡，可通过观察灯泡亮度来判断电阻的大小，但是当电路中电阻变化不大时，只凭灯泡的亮暗不易区分，所以不科学。
72．（1） （2）断开 右 （3）0.42 （4）其它条件不变，导体的电阻与长度成正比 （5）错误 若电阻短路，则电路中电流会很大而烧坏电流表
【解析】（1）因为电池电压为3 V，所以电压表的量程选择0∼3 V的量程，将电压表3 V的接线柱与滑片P相连；将电流表与电阻串联，将电流表的负接线柱与接线柱P连接，如图所示。
相关试卷
中考物理考点一遍过 考点29 电阻及变阻器： 这是一份中考物理考点一遍过 考点29 电阻及变阻器，共41页。试卷主要包含了“网络式”复习法，提高“回头率”，“空想法”，树形图，梳理错题法，“齐头并进”法，6A)等内容，欢迎下载使用。
初中物理中考复习 考点32 电阻的测量-备战2019年中考物理考点一遍过： 这是一份初中物理中考复习 考点32 电阻的测量-备战2019年中考物理考点一遍过，共23页。试卷主要包含了伏安法测电阻，测量电阻的其他方法等内容，欢迎下载使用。
初中物理中考复习 考点23 内能-备战2019年中考物理考点一遍过： 这是一份初中物理中考复习 考点23 内能-备战2019年中考物理考点一遍过，共27页。试卷主要包含了分子热运动，内能，内能的改变，温度等内容，欢迎下载使用。
