初中人教版7.3 重力练习

人教版物理八年级下第七章7.3细化知识点同步练习——重力方向、重心及示意图（1）

一、单选题

1．关于重力的说法正确的是（　　）

A．悬浮在空中的热气球不受重力作用

B．重力的大小与物体的质量成正比

C．物体的重力作用点一定在物体上

D．物体的重力大小与其所处位置有关

2．2022年北京冬奥会上，速度滑冰运动员快速过弯时身体压得很低，几乎贴近冰面，相比正常站立，运动员（　　）

A．重心升高 B．重心降低 C．重力增大 D．重力减小

3．如图所示，下列四个重力的示意图中正确的是（　　）

A． B．

C． D．

4．一块质地均匀的砖，以图所示a、b、c三种方式放置在同一水平面上，其重心位置（　　）

A．a最高 B．b最高 C．c最高 D．一样高

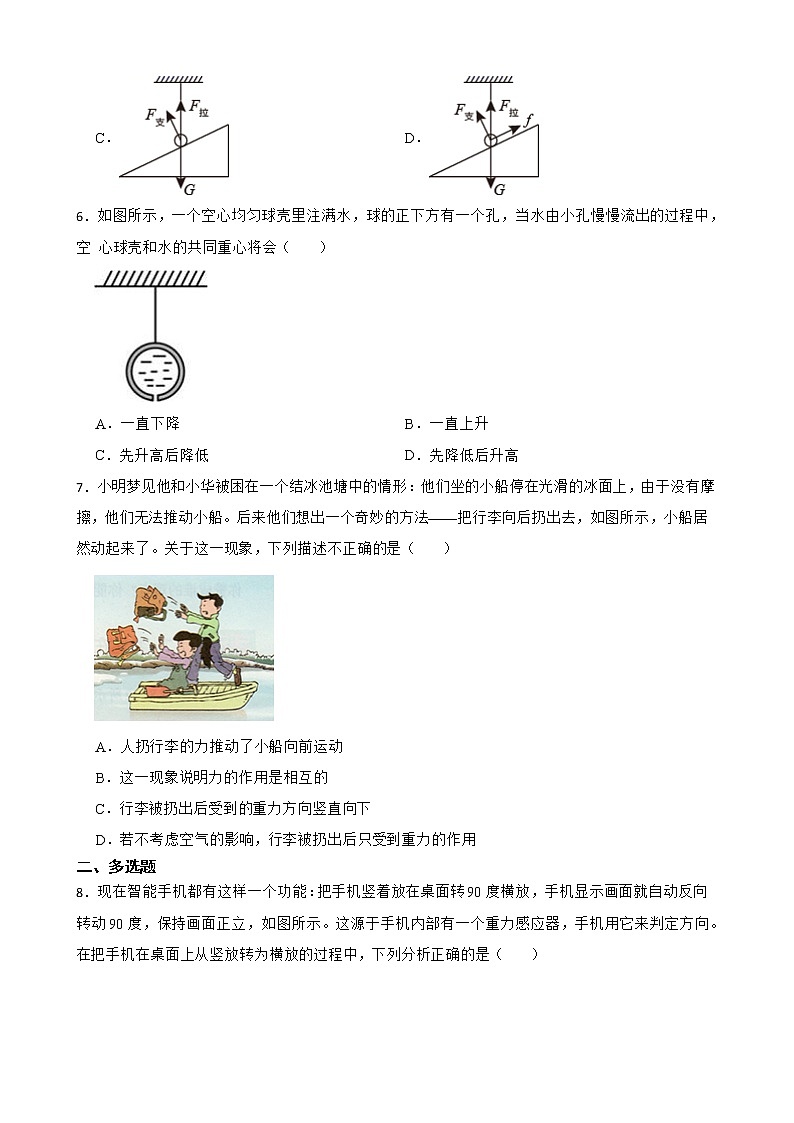

5．如图所示，细绳竖直拉紧，小球和光滑斜面接触并处于静止状态，下列对小球受力分析正确的是（　　）

A． B．

C． D．

6．如图所示，一个空心均匀球壳里注满水，球的正下方有一个孔，当水由小孔慢慢流出的过程中，空 心球壳和水的共同重心将会（　　）

A．一直下降 B．一直上升

C．先升高后降低 D．先降低后升高

7．小明梦见他和小华被困在一个结冰池塘中的情形：他们坐的小船停在光滑的冰面上，由于没有摩擦，他们无法推动小船。后来他们想出一个奇妙的方法——把行李向后扔出去，如图所示，小船居然动起来了。关于这一现象，下列描述不正确的是（　　）

A．人扔行李的力推动了小船向前运动

B．这一现象说明力的作用是相互的

C．行李被扔出后受到的重力方向竖直向下

D．若不考虑空气的影响，行李被扔出后只受到重力的作用

二、多选题

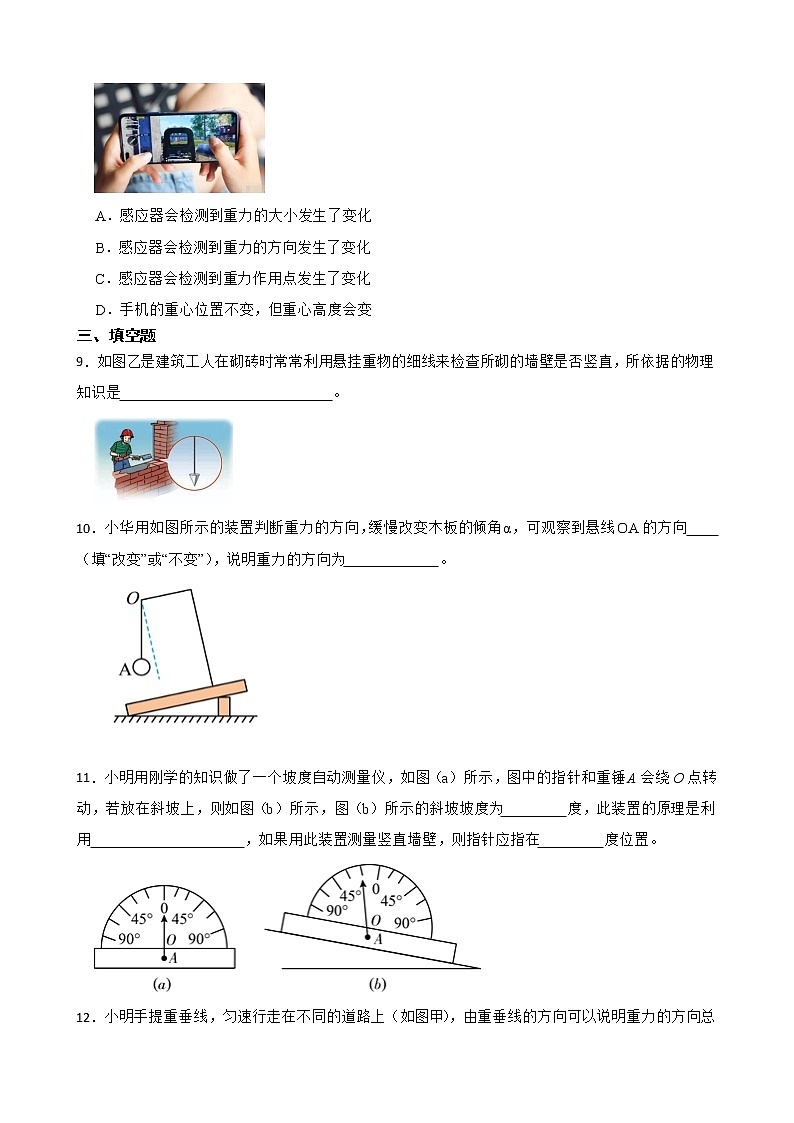

8．现在智能手机都有这样一个功能：把手机竖着放在桌面转90度横放，手机显示画面就自动反向转动90度，保持画面正立，如图所示。这源于手机内部有一个重力感应器，手机用它来判定方向。在把手机在桌面上从竖放转为横放的过程中，下列分析正确的是（　　）

A．感应器会检测到重力的大小发生了变化

B．感应器会检测到重力的方向发生了变化

C．感应器会检测到重力作用点发生了变化

D．手机的重心位置不变，但重心高度会变

三、填空题

9．如图乙是建筑工人在砌砖时常常利用悬挂重物的细线来检查所砌的墙壁是否竖直，所依据的物理知识是　                         　。

10．小华用如图所示的装置判断重力的方向，缓慢改变木板的倾角α，可观察到悬线OA的方向　     　（填“改变”或“不变”），说明重力的方向为　         　。

11．小明用刚学的知识做了一个坡度自动测量仪，如图（a）所示，图中的指针和重锤A会绕O点转动，若放在斜坡上，则如图（b）所示，图（b）所示的斜坡坡度为　     　度，此装置的原理是利用　                 　，如果用此装置测量竖直墙壁，则指针应指在　     　度位置。

12．小明手提重垂线，匀速行走在不同的道路上（如图甲），由重垂线的方向可以说明重力的方向总是　         　的；如图乙，赛车的车身很低，轮子相距尽量远，目的是增大赛车的支撑面，降低赛车的　     　，有助于提高赛车的稳定程度，在快速行驶时不易翻车。

13．如图是利用铅垂线做成的“水平仪”，可以用来检验平面是否水平，当把“水平仪”放到某桌面上时，根据“铅垂线”的方向，由此可判断出该桌面　     　（选填“左面高”“右面高”或“水平”）。

四、作图题

14．重10N的木块A静止在斜面上，请在图中画出A受到重力的示意图。

15．在水平向右匀速行驶的火车车厢顶端用细线悬挂一小球，在某时刻，发现小球位置如图所示，请画出此时小球所受重力的示意图。

16．如图所示是小明将重2.7 N的排球拍离手后在空中飞行的情景，请画出此时排球受重力的示意图。

17．如图甲所示，一男孩正在荡秋千，请在乙图中画出男孩所受重力的示意图。

18．如图所示照片中的旋转飞椅是常见的游乐设施，请在简化图中画出飞椅受到的重力和拉力的示意图。

​​​​

答案解析部分

1．【答案】D

【知识点】重力及其大小的计算；重心；重力的方向

【解析】【解答】A．地球附近的一切物体都会受到重力的作用，所以悬浮在空中的热气球受重力作用，A不符合题意；

B．根据G=mg可知，当g不变时，重力的大小与物体的质量成正比，B不符合题意；

C．物体的重心不一定在物体上，比如圆环、足球等，C不符合题意；

D．物体的位置不同，会使重力系数g的大小不同，根据G=mg可知，其物体的重力大小不同，所以物体的重力大小与其所处位置有关，D符合题意。

故答案为：D。

【分析】重力的作用点可以不在物体上；地球上的不同纬度，重力大小不同。

2．【答案】B

【知识点】重心

【解析】【解答】速度滑冰运动员快速过弯时身体压得很低时，重心降低，由于重力与质量有关，而质量与运动状态无关，所以不能增大重力，但可以增加稳定度，ACD不符合题意，B符合题意。

故答案为：B。

【分析】降低重心可以是物体稳定。

3．【答案】C

【知识点】重力示意图

【解析】【解答】物体受到重力的方向始终是竖直向下的，作用点在物体的重心上，C符合题意，ABD不符合题意。

故答案为：C。

【分析】物体受到的重力竖直向下。

4．【答案】B

【知识点】重心

【解析】【解答】形状规则的物体，重心一般在它的几何中心，b图高度最大，重心最高。

故答案为：B。

【分析】质地均匀形状规则的物体，重心在几何中心。

5．【答案】A

【知识点】力的三要素及力的示意图；重力示意图

【解析】【解答】小球和光滑斜面接触，受到重力和绳的拉力。因是光滑斜面，所以小球和光滑斜面之间没有摩擦力。斜面对小球没有弹力，如有弹力，小球将受到三个力作用，重力和绳的拉力在竖直方向上弹力垂直于斜面向上，三个力的合力不可能为零，小球将向左上方运动，与题设条件矛盾，故小球和光滑斜面接触，受到重力和绳的拉力，拉力竖直向上，重力竖直向下，A符合题意，BCD不符合题意。

故答案为：A。

【分析】作重力的示意图，力的作用点在物体几何中心上，方向竖直向下，重力用字母G表示。
作绳子拉力的示意图，力的作用点在接触点上，方向指向绳子收缩的方向，用字母F表示。
作支持力的示意图，力的作用点在物体的几何中心上，方向与接触面垂直，指向被支持物体，用字母F表示。

6．【答案】D

【知识点】重心

【解析】【解答】装满水时，重心在球心处，重心位置随着水从小孔流出而不断下降，当水流完后，只剩下空心球壳，重心又上升到球心处，因此重心的位置先下降后上升。
故答案为：D。

【分析】重心的位置与物体的质量分布和形状有关，开始时物体包括空心球壳与水，结束后只剩下空心球壳。

7．【答案】A

【知识点】力的作用效果；力作用的相互性；重力的方向

【解析】【解答】AB．人用力向后扔行李的同时，行李也对船施加一个向前的力，使船向前运动，这是因为物体间力的作用是相互的。A错误，符合题意；B正确，不符合题意；

C．行李被扔出后受到重力的作用，重力的方向始终是竖直向下的，C正确，不符合题意；

D．不计空气阻力，行李被扔出后只受到重力的作用。D正确，不符合题意；

故答案为：A。

【分析】（1）力作用是相互的；
（2）重力的方向总是竖直向下。

8．【答案】C,D

【知识点】重心；重力的方向

【解析】【解答】A．重力是物体由于地球的吸引而受到的力，在地球附近，物体的重力大小几乎不变，A不符合题意；

B．重力的方向始终是竖直向下的，横屏时重力方向不变，B不符合题意；

CD．物体的重力作用在重物的重心上，对于同一物体自身的重心不会改变，但是在把手机在桌面上从竖放转为横放的过程中，重心的高度变低，即重力的作用点位置变低，CD符合题意。

故答案为：CD。

【分析】物体的重力和质量有关；物体重力的方向竖直向下；重心变化，物体的平稳度变化。

9．【答案】重力的方向总是竖直向下的

【知识点】重力的方向

【解析】【解答】利用重力的方向是竖直向下的，制成重垂线，检查墙壁是否竖直。
【分析】重力的方向是竖直向下的。

10．【答案】不变；竖直向下

【知识点】重力的方向

【解析】【解答】由于地球的吸引而使物体受到的力叫重力，重力的施力物体是地球，重力的作用点叫重心，重力的方向竖直向下。

改变木板的倾角α，可观察到悬线OA的方向不变，依然是竖直向下，说明重力的方向竖直向下。

【分析】重力的方向竖直向下。

11．【答案】15；重力方向竖直向下；90

【知识点】重力的方向

【解析】【解答】这个坡度自动测量仪是利用重力的方向在任何情况下都是竖直向下的原理，如图所示，一大格为45°，则每一小格为15°，若放在斜坡上，则如图（b）所示，图（b）所示的斜坡坡度为15°，用此装置测量竖直墙壁，则指针应指90°。
【分析】重力是由于地球对物体的吸引而产生的力，方向竖直向下，重力大小与质量的关系为G=mg，在地球附近的物体都会受到重力，重力的施力物体地球。

12．【答案】竖直向下；重心

【知识点】重心；重力的方向

【解析】【解答】重垂线在静止时总保持竖直下垂，这是由于重垂受到方向为竖直向下的重力的作用。

增大支撑面，降低重心，赛车车身很低，轮子相距尽量远，从而增大了支撑面，降低了重心有助于提高赛车的稳定度。

【分析】重力方向竖直向下；降低重心可以使物体稳定。

13．【答案】左面高

【知识点】重力的方向

【解析】【解答】重力的方向是竖直向下的，如果桌面是水平的，铅垂线应该指着正下方，现在铅垂线向右偏，说明桌面的左面高。
【分析】重力的方向是竖直向下。

14．【答案】解：如图所示：

【知识点】重力示意图

【解析】【解答】木块A所受重力的作用点在木块的重心，方向竖直向下；过木块重心竖直向下画一条带箭头的线段，符号为G，大小为10N。如图所示：

【分析】物体受到的重力竖直向下。

15．【答案】解：如图所示：

【知识点】重力示意图

【解析】【解答】重力的方向总是竖直向下，小球的重心在小球的球心上，过球心做一条竖直向下的带箭头的线，在箭头旁标上重力符号G，即为小球重力的示意图，如图所示：

【分析】重力方向竖直向下。

16．【答案】解：如图所示：

【知识点】重力示意图

【解析】【解答】排球受到重力方向竖直向下，作用在球的重心上，大小为2.7N，如图所示：

【分析】物体受到的重力竖直向下。

17．【答案】解：如图所示：

【知识点】重力示意图

【解析】【解答】男孩所受的重力作用点在其重心上，方向竖直向下，重力的符号为G，如图所示：

【分析】重力方向竖直向下。

18．【答案】解：如图所示：

​​

【知识点】力的三要素及力的示意图；重力示意图

【解析】【解答】重力方向始终竖直向下，用G表示，绳子拉力沿着绳子收缩方向，用F表示，如图：

【分析】用带箭头的线段表示力的示意图，线段一端点表示力的作用点，一般将作用点画在重心。
