专项四  测量电功率（原卷版）

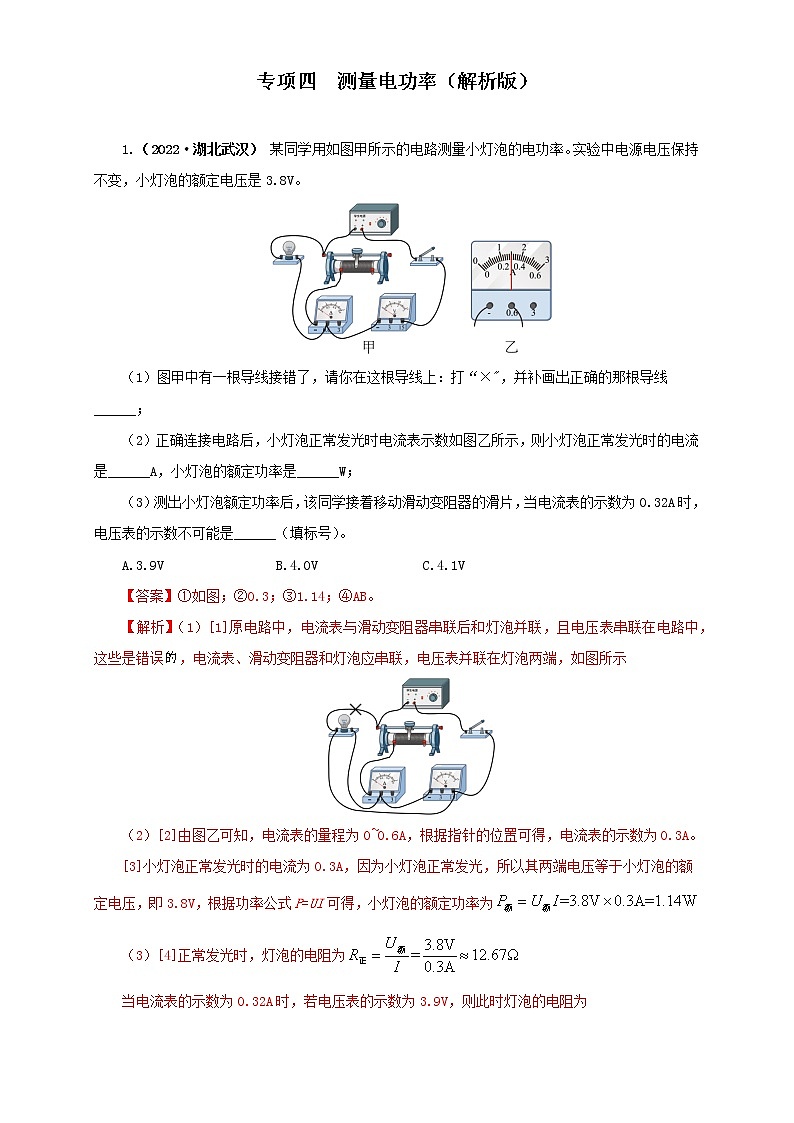

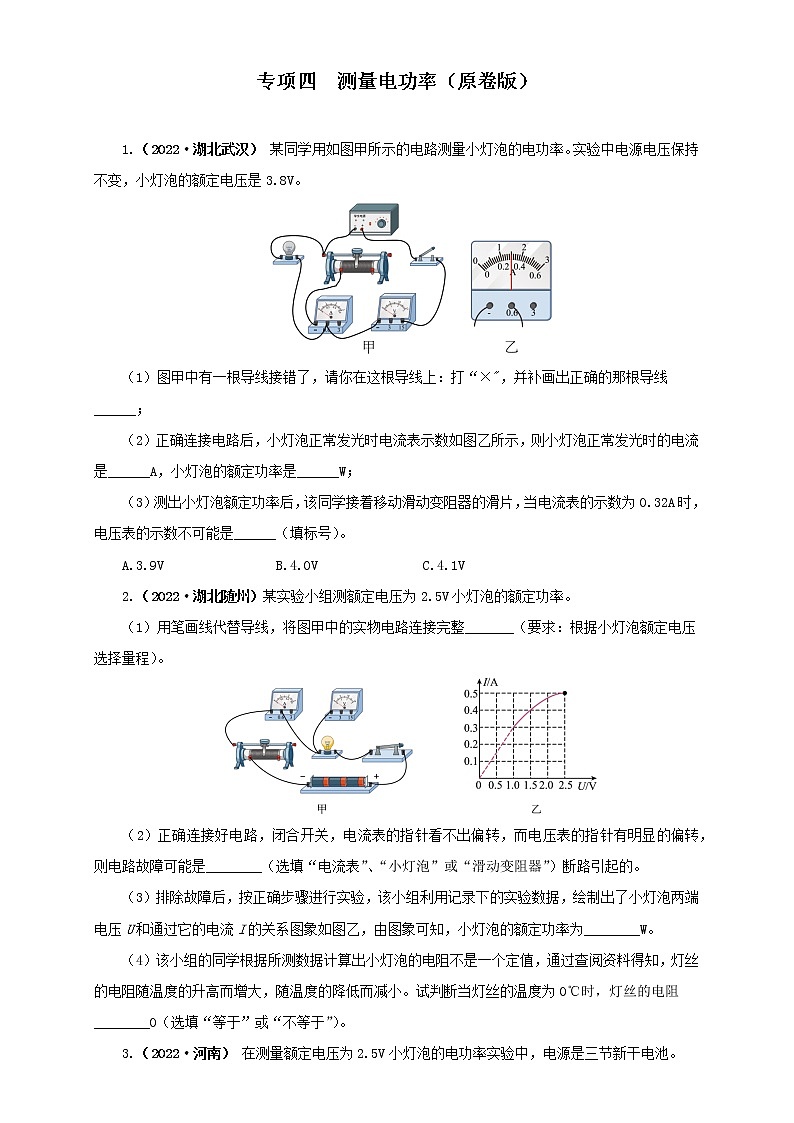

1.（2022·湖北武汉） 某同学用如图甲所示的电路测量小灯泡的电功率。实验中电源电压保持不变，小灯泡的额定电压是3.8V。

（1）图甲中有一根导线接错了，请你在这根导线上：打“×"，并补画出正确的那根导线______；

（2）正确连接电路后，小灯泡正常发光时电流表示数如图乙所示，则小灯泡正常发光时的电流是______A，小灯泡的额定功率是______W；

（3）测出小灯泡额定功率后，该同学接着移动滑动变阻器的滑片，当电流表的示数为0.32A时，电压表的示数不可能是______（填标号）。

A.3.9V                B.4.0V               C.4.1V

2.（2022·湖北随州）某实验小组测额定电压为2.5V小灯泡的额定功率。

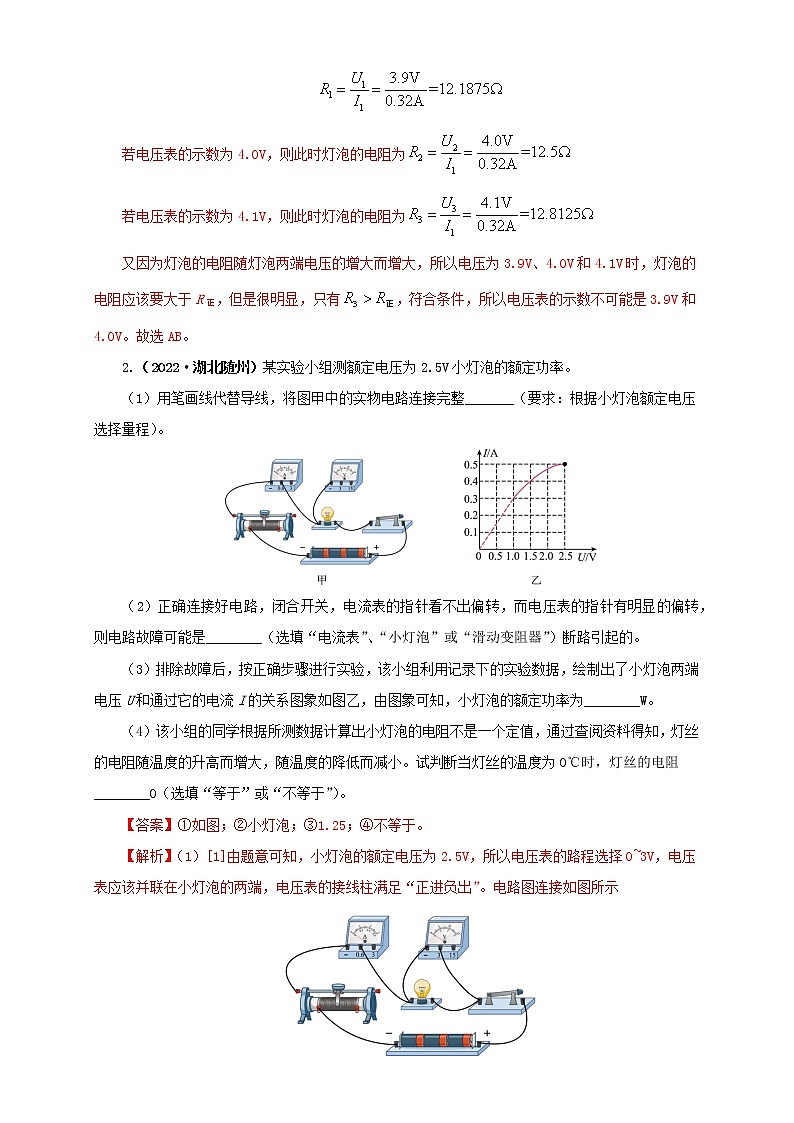

（1）用笔画线代替导线，将图甲中的实物电路连接完整_______（要求：根据小灯泡额定电压选择量程）。

（2）正确连接好电路，闭合开关，电流表的指针看不出偏转，而电压表的指针有明显的偏转，则电路故障可能是________（选填“电流表”、“小灯泡”或“滑动变阻器”）断路引起的。

（3）排除故障后，按正确步骤进行实验，该小组利用记录下的实验数据，绘制出了小灯泡两端电压U和通过它的电流I的关系图象如图乙，由图象可知，小灯泡的额定功率为________W。

（4）该小组的同学根据所测数据计算出小灯泡的电阻不是一个定值，通过查阅资料得知，灯丝的电阻随温度的升高而增大，随温度的降低而减小。试判断当灯丝的温度为0℃时，灯丝的电阻________0（选填“等于”或“不等于”）。

3.（2022·河南） 在测量额定电压为2.5V小灯泡的电功率实验中，电源是三节新干电池。

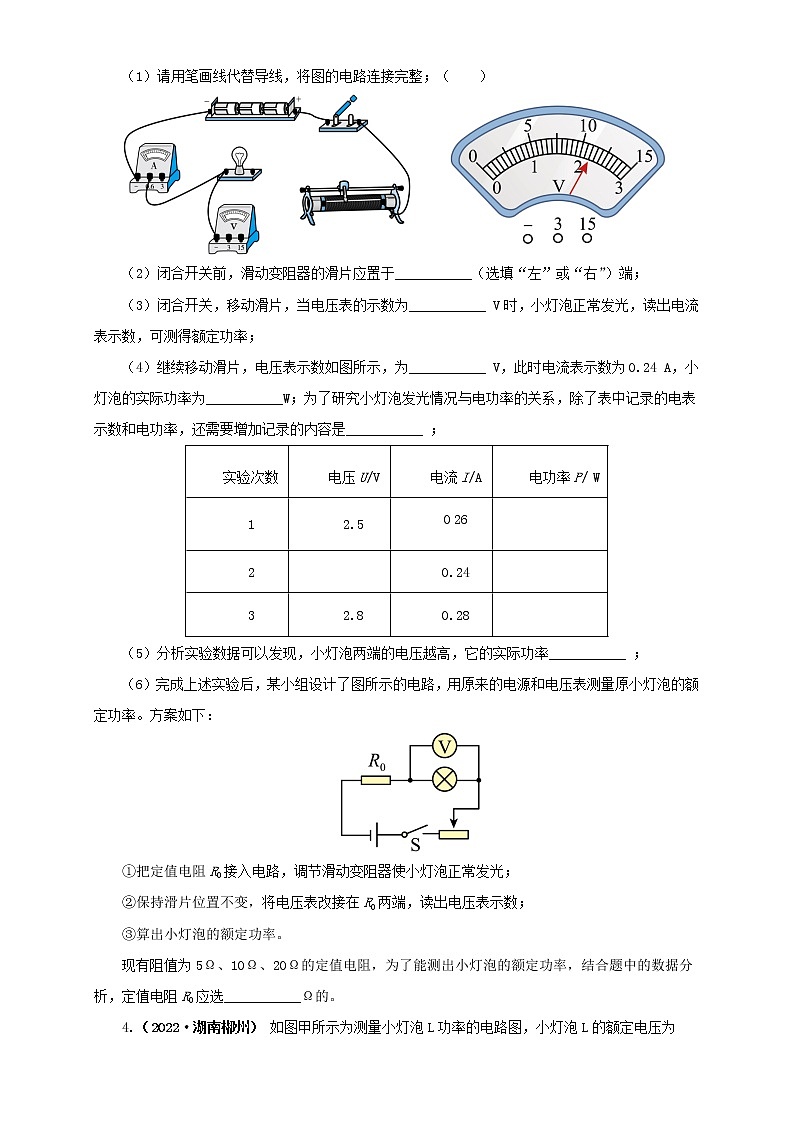

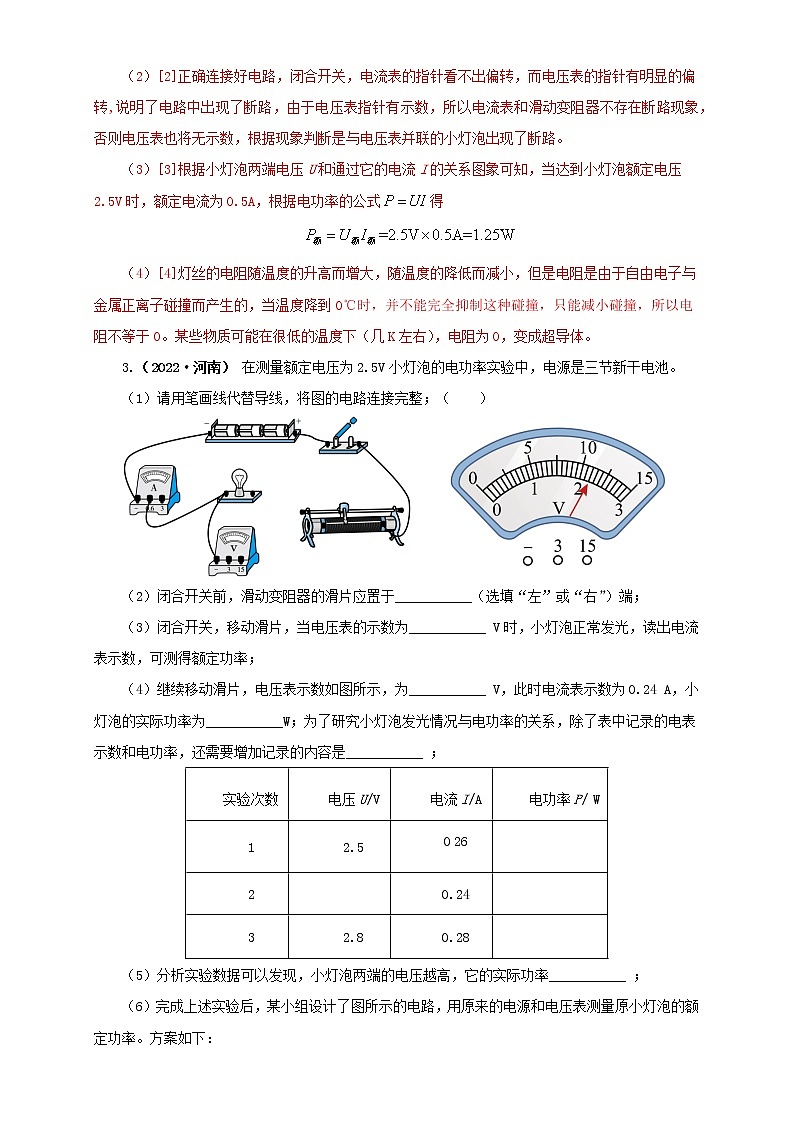

（1）请用笔画线代替导线，将图的电路连接完整；（    ）

（2）闭合开关前，滑动变阻器的滑片应置于___________（选填“左”或“右”）端；

（3）闭合开关，移动滑片，当电压表的示数为___________ V时，小灯泡正常发光，读出电流表示数，可测得额定功率；

（4）继续移动滑片，电压表示数如图所示，为___________ V，此时电流表示数为0.24 A，小灯泡的实际功率为___________W；为了研究小灯泡发光情况与电功率的关系，除了表中记录的电表示数和电功率，还需要增加记录的内容是___________ ；

（5）分析实验数据可以发现，小灯泡两端的电压越高，它的实际功率___________ ；

（6）完成上述实验后，某小组设计了图所示的电路，用原来的电源和电压表测量原小灯泡的额定功率。方案如下：

①把定值电阻R0接入电路，调节滑动变阻器使小灯泡正常发光；

②保持滑片位置不变，将电压表改接在R0两端，读出电压表示数；

③算出小灯泡的额定功率。

现有阻值为5Ω、10Ω、20Ω的定值电阻，为了能测出小灯泡的额定功率，结合题中的数据分析，定值电阻R0应选___________Ω的。

4.（2022·湖南郴州） 如图甲所示为测量小灯泡L功率的电路图，小灯泡L的额定电压为2.5V，电源电压恒为3V。实验中：

（1）在连接电路时，开关S应处于________状态；

（2）连接完电路后，闭合开关S，发现无论怎样移动滑动变阻器的滑片P，电流表示数始终为零，电压表示数始终为3V。假定电路中只有一处故障，则产生这一现象的原因可能是（       ）；

A.灯泡短路                B.灯泡断路

C.滑动变阻器短路          D.滑动变阻器断路

（3）排除故障后，继续实验，当电压表示数为2.5V时，电流表示数如图乙所示，则此时流过灯泡的电流是________A，小灯泡的额定功率为________W；

（4）如果要使灯泡两端电压由2.5V调到2V，应该把滑动变阻器的滑片向________滑动（选填“左”、“右”）；

（5）根据实验数据绘制出小灯泡的电流I与电压U的关系图像，如图丙所示。当电压表示数增大时，灯丝温度会发生变化，灯丝电阻将（       ）

A.变大        B.变小        C.不变        D.无法确定

5.（2022·四川凉山）某同学在“探究小灯泡亮度与实际功率关系”的实验中，找来了电压为3V的电源，额定电压为2.5V的小灯泡，电流表、电压表各一只，滑动变阻器一个，开关一个，导线若干，组装电路。

（1）如图甲所示，当滑动变阻器的滑片向右滑动时灯泡变亮，请你用笔画线代替导线将电路图正确连接_______；

（2）该同学共进行了3次测量，并将相关数据记录在下面表格中，当电压表示数为2.5V时，电流表示数如图乙所示，则小灯泡的额定功率为____________W；

（3）根据实验目的分析实验数据及现象，可以得出结论：小灯泡的亮度随着实际功率的增大而变____________（选填“亮”或“暗”）；

（4）通过分析还可以得出结论：小灯泡的电阻随着实际功率的增大而变____________（选填“大”或“小”）。

6.（2022·湖北十堰） 如图是小明测量小灯泡电功率的电路，小灯泡额定电压为2.5V，电阻为10Ω左右。

（1）用笔画线代替导线，将图甲电路连接完整_______；

（2）正确连接电路后，闭合开关，移动滑动变阻器滑片，发现小灯泡始终不亮。电流表指针几乎不动，电压表示数接近3V且保持不变。为排除故障，小明检查了开关并拧紧两端接线柱，小芳则将小灯泡与灯座拧紧。若电路中只有一处故障，_____（选填“小明”或“小芳”）排除故障的操作是正确的；

（3）排除故障后重新闭合开关，改变滑片位置，他们根据测量数据画出了通过灯丝电流与其两端电压关系的图像如图乙。根据图像可得小灯泡的额定功率为 _____W。研究发现，通过灯丝的电流与其两端电压不成正比，原因是：_____；

（4）在测量小灯泡电功率拓展实验过程中，电流表坏了，他们找来一只阻值合适的定值电阻R0，设计了如图丙电路图，操作步骤如下：

①断开S1，闭合S2，移动滑动变阻器滑片，使电压表示数等于小灯泡的额定电压U额；

②_____，断开S2，闭合S1，记下此时电压表示数为U；

则小灯泡额定功表达式P额＝_____（用U额、U和R0表示）。
