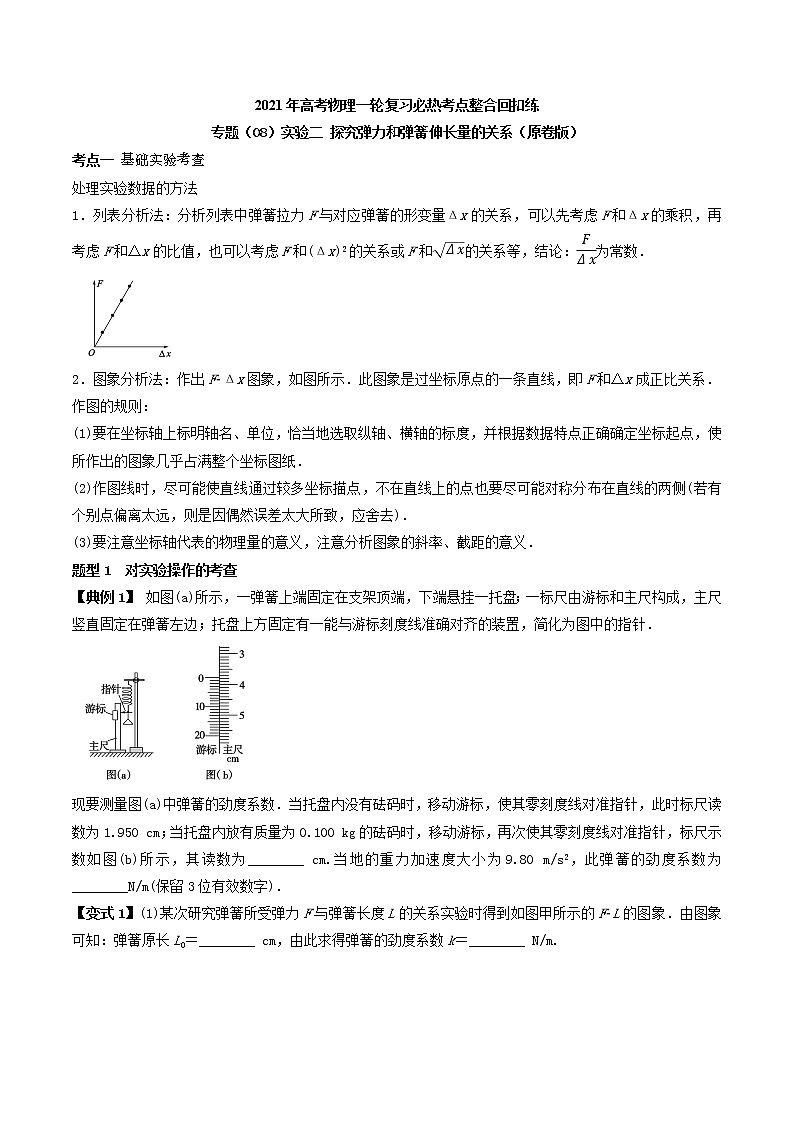

    高中物理高考 专题(08)实验二 探究弹力和弹簧伸长量的关系(原卷版)01

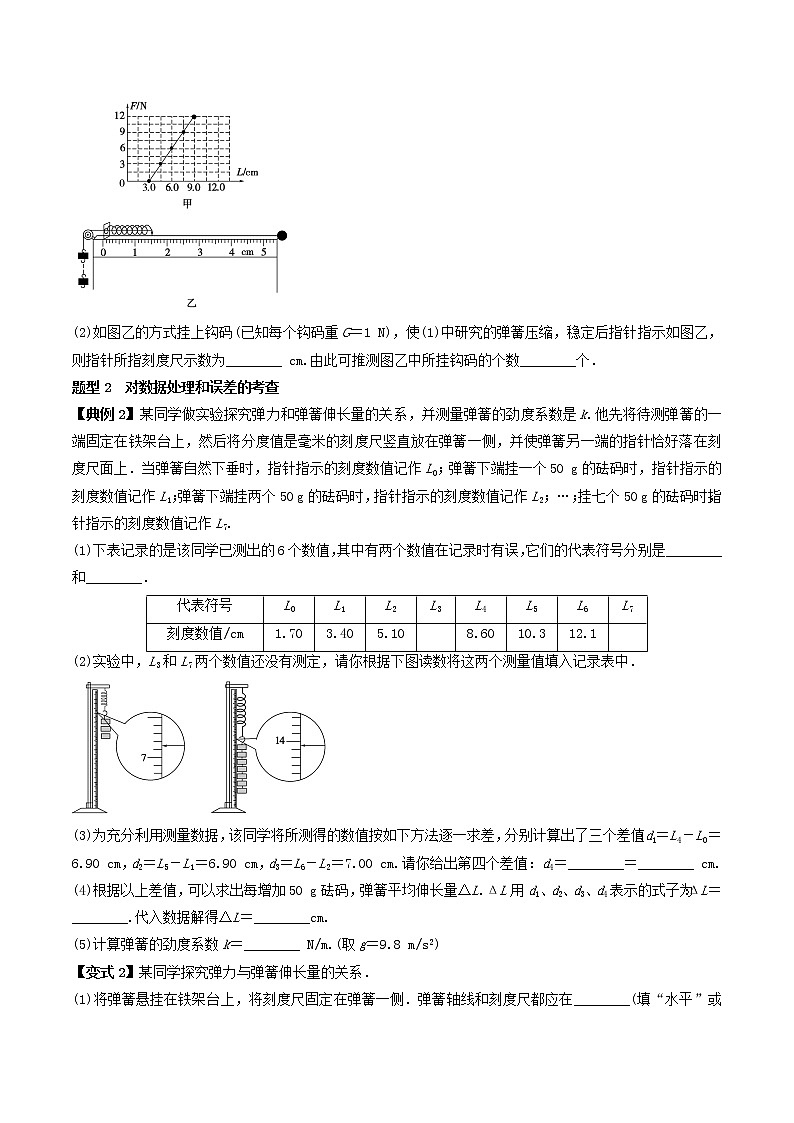

    高中物理高考 专题(08)实验二 探究弹力和弹簧伸长量的关系(原卷版)02
    还剩3页未读, 继续阅读
    下载需要10学贝 1学贝=0.1元
    使用下载券免费下载
    加入资料篮
    立即下载

    高中物理高考 专题(08)实验二 探究弹力和弹簧伸长量的关系(原卷版)

    展开
    这是一份高中物理高考 专题(08)实验二 探究弹力和弹簧伸长量的关系(原卷版),共5页。试卷主要包含了探究弹力和弹簧伸长量的关系,eq等内容,欢迎下载使用。

    2021年高考物理一轮复习必热考点整合回扣练

    专题(08)实验二 探究弹力和弹簧伸长量的关系(原卷版)

    考点一

    处理实验数据的方法

    1.列表分析法:分析列表中弹簧拉力F与对应弹簧的形变量Δx的关系,可以先考虑F和Δx的乘积,再考虑F和Δx的比值,也可以考虑F(Δx)2的关系或F的关系等,结论:为常数.

    2.图象分析法:作出F­Δx图象,如图所示.此图象是过坐标原点的一条直线,即F和Δx成正比关系.

    作图的规则:

    (1)要在坐标轴上标明轴名、单位,恰当地选取纵轴、横轴的标度,并根据数据特点正确确定坐标起点,使所作出的图象几乎占满整个坐标图纸.

    (2)作图线时,尽可能使直线通过较多坐标描点,不在直线上的点也要尽可能对称分布在直线的两侧(若有个别点偏离太远,则是因偶然误差太大所致,应舍去)

    (3)要注意坐标轴代表的物理量的意义,注意分析图象的斜率、截距的意义.

    题型1 对实验操作的考查

    【典例1 如图(a)所示,一弹簧上端固定在支架顶端,下端悬挂一托盘;一标尺由游标和主尺构成,主尺竖直固定在弹簧左边;托盘上方固定有一能与游标刻度线准确对齐的装置,简化为图中的指针.

    现要测量图(a)中弹簧的劲度系数.当托盘内没有砝码时,移动游标,使其零刻度线对准指针,此时标尺读数为1.950 cm;当托盘内放有质量为0.100 kg的砝码时,移动游标,再次使其零刻度线对准指针,标尺示数如图(b)所示,其读数为________ cm.当地的重力加速度大小为9.80 m/s2,此弹簧的劲度系数为________N/m(保留3位有效数字)

    变式1(1)某次研究弹簧所受弹力F与弹簧长度L的关系实验时得到如图甲所示的F­L的图象.由图象可知:弹簧原长L0________ cm,由此求得弹簧的劲度系数k________ N/m.

    (2)如图乙的方式挂上钩码(已知每个钩码重G1 N),使(1)中研究的弹簧压缩,稳定后指针指示如图乙,则指针所指刻度尺示数为________ cm.由此可推测图乙中所挂钩码的个数________个.

    题型2 对数据处理和误差的考查

    【典例2某同学做实验探究弹力和弹簧伸长量的关系,并测量弹簧的劲度系数是k.他先将待测弹簧的一端固定在铁架台上,然后将分度值是毫米的刻度尺竖直放在弹簧一侧,并使弹簧另一端的指针恰好落在刻度尺面上.当弹簧自然下垂时,指针指示的刻度数值记作L0;弹簧下端挂一个50 g的砝码时,指针指示的刻度数值记作L1;弹簧下端挂两个50 g的砝码时,指针指示的刻度数值记作L2;…;挂七个50 g的砝码时,指针指示的刻度数值记作L7.

    (1)下表记录的是该同学已测出的6个数值,其中有两个数值在记录时有误,它们的代表符号分别是________________

    代表符号

    L0

    L1

    L2

    L3

    L4

    L5

    L6

    L7

    刻度数值/cm

    1.70

    3.40

    5.10



    8.60

    10.3

    12.1



    (2)实验中,L3L7两个数值还没有测定,请你根据下图读数将这两个测量值填入记录表中.

    (3)为充分利用测量数据,该同学将所测得的数值按如下方法逐一求差,分别计算出了三个差值:d1L4L06.90 cmd2L5L16.90 cmd3L6L27.00 cm.请你给出第四个差值:d4________________ cm.

    (4)根据以上差值,可以求出每增加50 g砝码,弹簧平均伸长量ΔL.ΔLd1d2d3d4表示的式子为:ΔL________.代入数据解得ΔL________cm.

    (5)计算弹簧的劲度系数k________ N/m.(g9.8 m/s2)

    变式2某同学探究弹力与弹簧伸长量的关系.

    (1)将弹簧悬挂在铁架台上,将刻度尺固定在弹簧一侧.弹簧轴线和刻度尺都应在________(填“水平”或“竖直”)方向.

    (2)弹簧自然悬挂,待弹簧________时,长度记为L0;弹簧下端挂上砝码盘时,长度记为Lx;在砝码盘中每次增加10 g砝码,弹簧长度依次记为L1L6.数据如下表:

    代表符号

    L0

    Lx

    L1

    L2

    L3

    L4

    L5

    L6

    数值

    (cm)

    25.35

    27.35

    29.35

    31.30

    33.4

    35.35

    37.40

    39.30

    表中有一个数值记录不规范,代表符号为________.由表可知所用刻度尺的分度值为________

    (3)如图所示是该同学根据表中数据作的图,纵轴是砝码的质量,横轴是弹簧长度与________(填“L0”或“Lx)的差值.

    (4)由图可知弹簧的劲度系数为________ N/m;通过图和表可知砝码盘的质量为________(结果保留两位有效数字,重力加速度取9.8 m/s2)

    考点二

    本实验需要测量的物理量是弹力和弹簧的伸长量,命题创新的方向有:

    1.运用k来处理数据

    (1)将“弹力变化量”转化为“质量变化量”;

    (2)将“弹簧伸长量”转化为“弹簧长度变化量”.

    2.将弹簧平放在桌面上,消除弹簧自身重力的影响.

    3.利用计算机及传感器技术,得到弹簧弹力和弹簧形变量的关系图象.

    4.将弹簧换为橡皮条.

    题型 探究弹簧的劲度系数与其长度的关系

    【典例3某实验小组探究弹簧的劲度系数k与其长度(圈数)的关系.实验装置如图甲所示:一均匀长弹簧竖直悬挂,7个指针P0P1P2P3P4P5P6分别固定在弹簧上距悬点0102030405060圈处;通过旁边竖直放置的刻度尺,可以读出指针的位置,P0指向0刻度.设弹簧下端未挂重物时,各指针的位置记为x0;挂有质量为0.100 kg的砝码时,各指针的位置记为x.测量结果及部分计算结果如下表所示(n为弹簧的圈数,取重力加速度为9.80 m/s2).已知实验所用弹簧总圈数为60,整个弹簧的自由长度为11.88 cm.









    P1

    P2

    P3

    P4

    P5

    P6

    x0(cm)

    2.04

    4.06

    6.06

    8.05

    10.03

    12.01

    x(cm)

    2.64

    5.26

    7.81

    10.30

    12.93

    15.41

    n

    10

    20

    30

    40

    50

    60

    k(N/m)

    163

    56.0

    43.6

    33.8

    28.8

    (m/N)

    0.006 1

    0.017 9

    0.022 9

    0.029 6

    0.034 7

    (1)将表中数据补充完整:①________,②________.

    (2)n为横坐标,为纵坐标,在图乙给出的坐标纸上画出­n的图象.

    (3)图乙中画出的直线可近似认为通过原点.若从实验中所用的弹簧截取圈数为n的一段弹簧,该弹簧的劲度系数k与其圈数n的关系表达式为k________ N/m;该弹簧的劲度系数k与其自由长度l0(单位为m)的关系表达式为k________ N/m.

    变式3某研究性学习小组要研究弹簧的劲度系数与绕制弹簧的金属丝直径间的关系,为此他们选择了同种材料制成的不同直径的钢丝来绕制弹簧.

    (1)进行此项实验需要采用控制变量法,除了材料相同外,你认为还应控制哪些因素相同(写出两项即可)______________________________________________

    (2)用游标卡尺测量绕制弹簧的钢丝直径,某次测量示数如图所示,则该钢丝的直径为________mm.

    (3)根据下表中相关数据,分析可得:在其他条件相同的情况下,弹簧的劲度系数与其所用钢丝直径的________次幂成正比.



    劲度系数

    k(N/m)

    钢丝的直径

      D(mm)

    D1(mm1)

    D2(mm2)

    D3(mm3)

    D4(mm4)

    1

      132

     0.9

      1.11

      0.81

       0.73

     0.66

    2

     414

    1.2

       0.83

    1.44

      1.73

      2.07

    3

      1 012

      1.5

     0.67

      2.25

      3.38

      5.06
